示波器设计

示波器是用来测量交流电或脉冲电流波形状的仪器，能把肉眼看不见的电信号转换成可以看到的图像，有利于研究电现象的变化过程。示波器由电子管放大器、扫描振荡器、阴极射线管等组成，利用狭窄的由高速电子组成的电子束，打在涂有荧光物质的屏面上，产生细小的光点。可以观察各种不同信号幅度随时间变化的波形曲线，还可以测试各种不同的电量、电压强度、电流、频定频率、相位差、调幅度等。

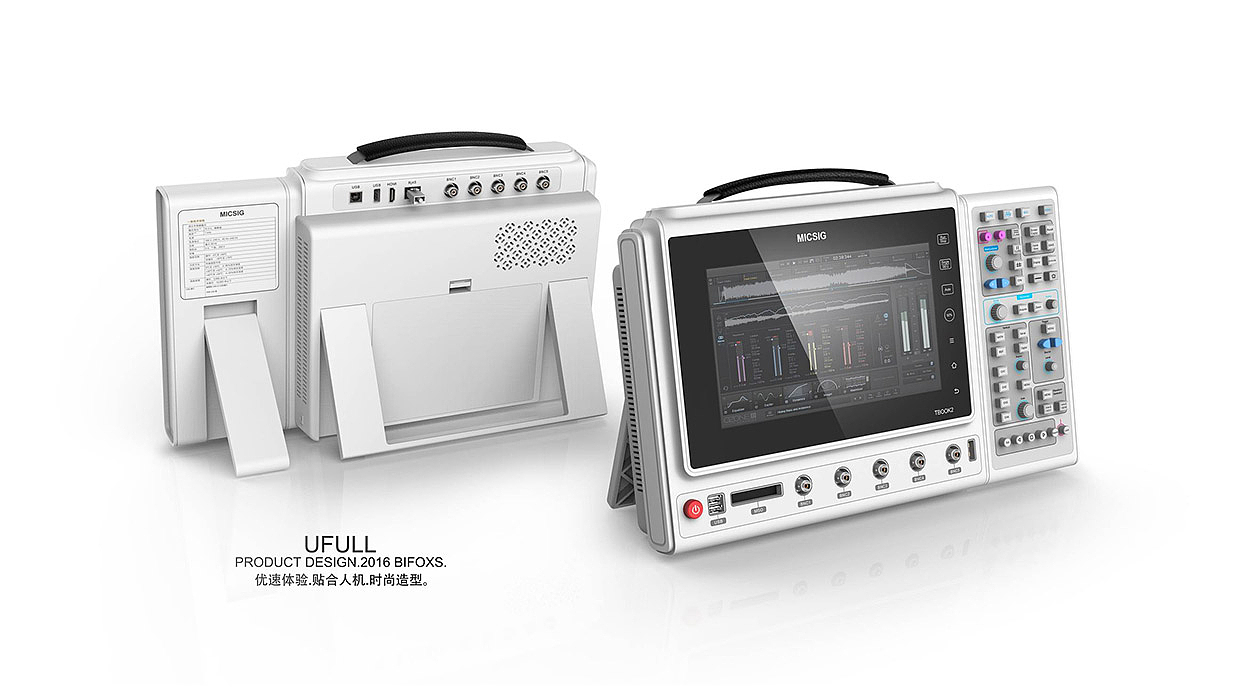

根据客户的委托，设计师从外观设计和结构设计进行改进改良，示波器外观设计简约圆润，造型轻薄时尚，紧凑耐用；小巧便捷的示波器配有高清晰度的大显示屏，支持标清、高清多种视频格式，加上三维波形显示效果，能够轻易的辨别信号是否正常，针对每种格式都设置的有合适的行、场触发，可以方便的找到所需的各式信号，让视频信号的调试变得简单方便；全新的人机体验，智能触屏控制与按键控制完美结合，显示屏与按键板采用无缝拆装，不仅美观大气，使用也非常的方便舒适；屏幕下方的插件槽是可以拆换的，能满足不同型号、不同大小的插件需求；测试精准度高、功能多样实用，给使用带来了方便。

示波器设计在功能方面，设置有多个模拟通道，可同时测量多个波形；超长的储存深度，配合过硬的ZOOM技术，可以把细节展示的更加完美。硬件快速双区显示技术，让波形响应速度大幅度提升；独特的电容触控设计，让波形的移动和浏览变得非常简单，上方区域可全局浏览，下方区域可细节查找，让调试速度不止快上一倍以上；相比普通的示波器，这款新的示波器设计具有快速存储功能，可一键将波形快速保存，而普通示波器需要进行多种操作才可以完成，不仅操作简单也节约了时间。独特的内置频谱分析功能由选配变为标配，功能非常适合用于射频分析。通过波形捕获能力发现真实信号，捕获更多信号细节。工具套件的设计能自动执行高速串行数据信号的设置、采集和分析，加快设计调试和一致性测试。
