100天UI学习笔记-灯光材质动画

内容整理自线下课程笔记。

使用软件：C4D R18

文章内容：学习C4D灯光、材质知识与简单动画

36、灯光的常用设置

（1）强度：调整灯光的明暗程度

（2）类型：

a、泛光灯：以一点向四周照射（类似灯泡），

b、聚光灯：以一点向一个方向照射（类似追光灯），想突出某个物体时可使用此灯光

c、区域光：以一个面向四周照射，灯片两侧均可照亮

（3）投影

投影类型：

a、阴影贴图：边缘较柔和的影子

b、光线追踪：边缘硬朗的影子

c、区域：边缘非常柔和的影子（近实远虚）

灯光属性面板-“投影”选项卡，调整阴影密度（影子的透明度）

注：可通过视窗左上角“选项” - 投影，查看视图中的阴影位置。

（4）衰减：能够使灯光有从强到弱的变化

a、灯光属性中 - 细节 - 衰减

b、常用衰减类型：

平方倒数（物理精度）：比较真实的衰减效果。

倒数立方限制：衰减较强，光源较弱，离物体近时不会曝光

c、可以通过调整衰减光圈的大小，控制衰减范围

（5）排除：使排除栏内的物体不受灯光影响

a、灯光属性 -工程 - 将物体拖拽到“对象”面板中

吧、默认是排除，可通过点击物体后面的按钮，使其效果（颜色、高光、投影、层级）恢复

37、全局光照

更真实的模拟环境的光照特点，画面中所有对象均会受光、反光。

（1）Ctrl+B打开渲染设置 - 点击左侧“效果”按钮 - 添加“全局光照”

（2）添加全局光照后，可直接使用默认设置渲染，如需更好的效果，可将“常规”选项卡 - 预设 - 改为“室内 - 高品质”(渲染成图时使用)

注：开启全局光照后，必须添加灯光。

38、摄像机应用

（1）Command+B设置渲染尺寸

（2）在透视视图调整合适的角度后，添加相机

（3）渲染角度调节完毕后，需在摄像机上点击右键 - CINEMA 4D标签 - 保护，将角度锁定。

（4）摄像机的“准星”标记：摄像机视图开启或关闭的调节开关，白色为打开状态，可调节最终渲染出图的角度。黑色为关闭状态，恢复到默认的透视视图。

39、纸质材质调节

（1）新建材质球，调整颜色

（2）勾选漫射，在“纹理”处点击三角按钮 - 加载图像 - 选择图片

（3）勾选凹凸，在“纹理”处 - 加载纸质纹理图片。凹凸强度：可改变凹凸的起伏变化（黑凹白凸）

（4）取消“反射”的勾选（纸材质没有反射）

（5）调整材质上纹理的大小：点击图层中对象后面的纹理标签 - 属性 - 标签 - 长度U、V（一般两个参数需保持一致，等比缩放）

40、月亮材质

（1）材质面板中，勾选发光，调整发光颜色

（2）去掉颜色与反射（会影响发光）

41、多通道渲染（方便在PS中抠图）

a、选择需调整的“对象”，右键 - CINEMA 4D标签 - 合成

b、点击“合成”标签 - 属性面板 - 对象缓存

c、勾选“启用”（数字不能重复使用）

d、Cmd+B渲染设置 - 勾选多通道 - 点击多通道渲染按钮 - 对象缓存（此处群组ID号要与第三步的数字对应）

e、shift+R渲染 - 存储为TIF（PSD格式）

f、在PS通道面板可载入分层的选区

42、打包

文件菜单 - 保存工程（包含资源）

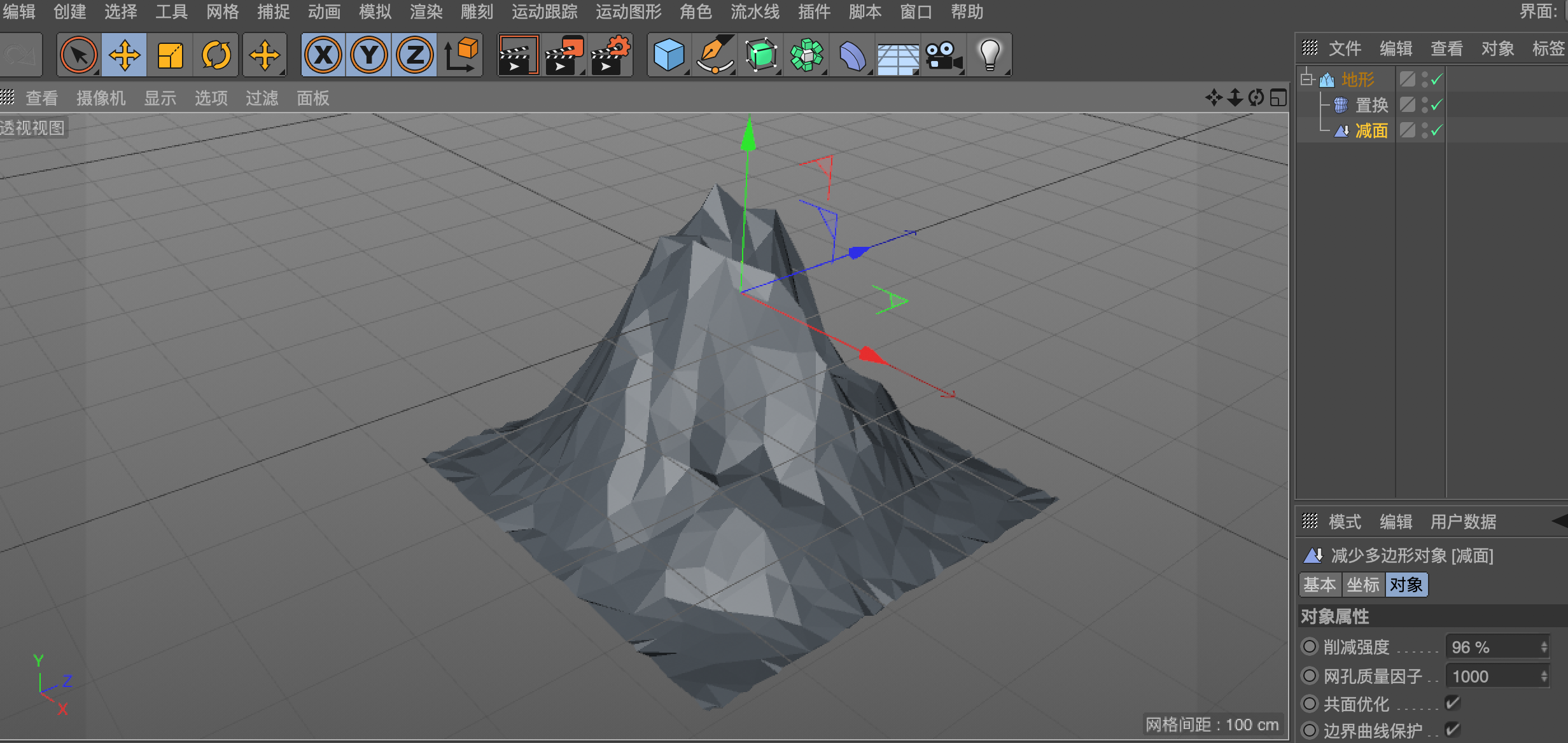

43、low poly（低多边形风格）

（1）删除指定对象的“平滑着色”标签

（2）给物体添加工具栏“置换（使物体随着贴图纹理的变化而变化）”

a、选中置换 - 属性 - 着色 - 着色器“噪波”

b、调整凹凸起伏：选择置换属性 - 对象 - 高度

c、调整噪波纹理大小：点击噪波图片缩略图 - 着色器 - “全局缩放”

（3）给物体添加 “减面”，属性 - 对象 - 削减强度（改变面的数量与大小）

注：为得到更好的效果，置换在上，减面在下。

44、渐变材质

（1）新建材质球 - 颜色 - 纹理 - 添加渐变

（2）单击渐变缩略图，进入渐变编辑器

（3）单击渐变后面的小三角 - 将打开面板中的“插值”改为“无”

（4）再调渐变滑块的颜色与位置

（5）选中物体后面的材质球 - 调整偏移、平铺。

45、多边形画笔

（网格菜单 - 创建工具 - 多边形画笔M~E）(制作小树杈)：可绘制扁平的面

（1）按住shift键，可继续绘制中断的结构

（2）按住cmd键拖拽，可将两个面焊接到一起

注：a、需在正视图中“面模式下绘制，多边形画笔工具属性中的绘制模式也要改成“面”

b、绘制过程中可以随时调整点的位置

c、给扁平的面做挤压时需要勾选右侧属性面板中的”创建封顶”

46、样条线细分

（1）调出矩形样条线，C掉

（2）选中一边，右键 - 细分，点击旁边的齿轮，设置细分数

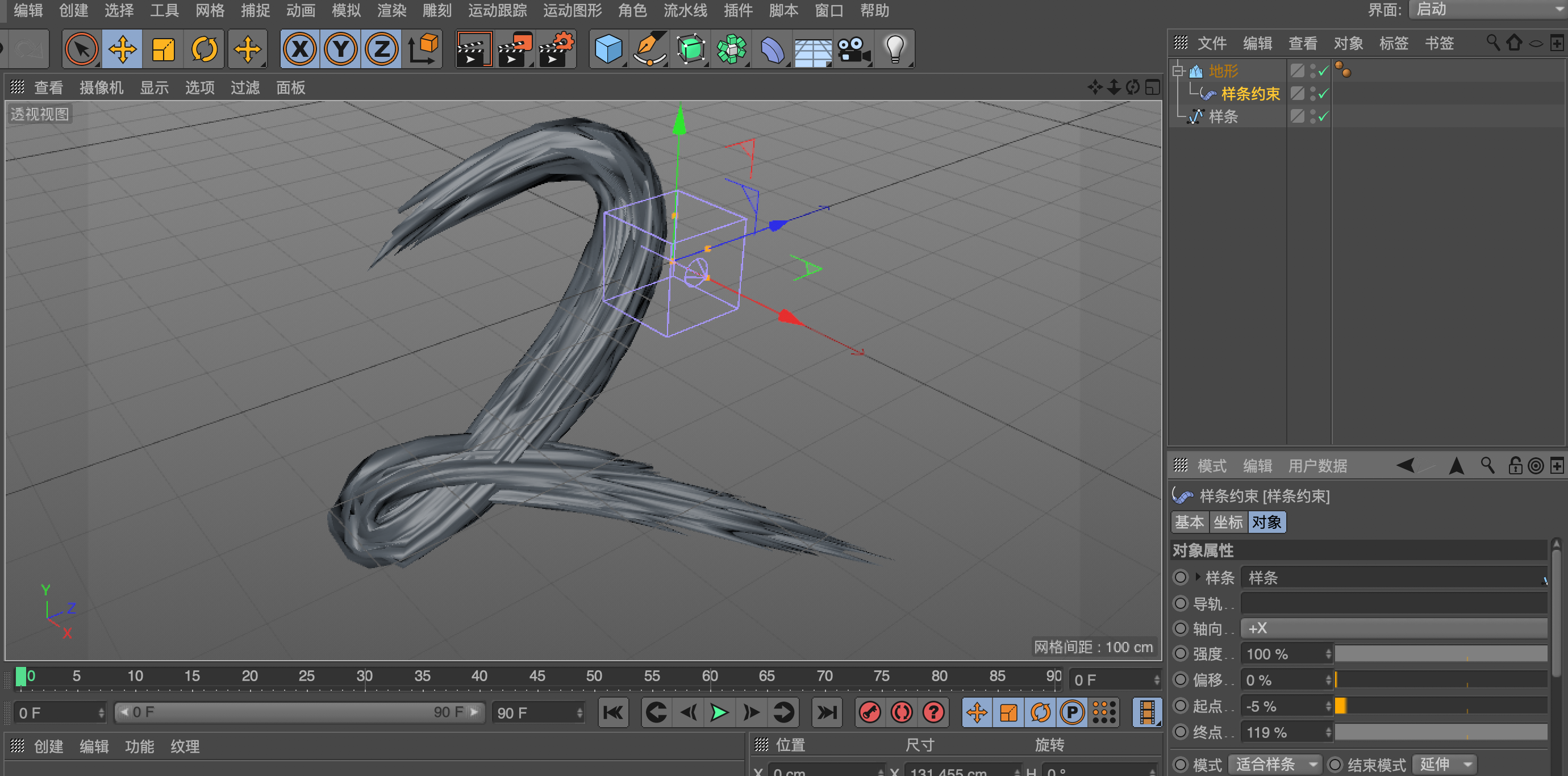

47、样条约束

使三维物体沿着设定的样条线变形（类似扫描）

（1）制作所需的样条路径线

（2）给物体添加“样条约束”(作为子级)，选中样条约束，将样条路径线拖拽到对象属性里的“样条”栏内，调整轴向

（3）展开“尺寸”和“旋转”卷展栏，调整大小和旋转

48、C4D变形工具组

（1）产生变形一般要先将物体的分段数提高

（2）多个变形工具可配合使用，但先后顺序产生的效果会不一样

（3）快捷键：按住SHIFT点击变形工具可变为物体的子级

（4）一般情况下直接作为子级使用， 有时物体不一定是多边形对象，可能是样条挤压的对象或克隆等，就需要把变形器和物体编组作为平级使用。

49、同一个物体添加多个材质

将物体C掉，使用“面模式”选择需添加材质的区域，赋予材质。（常规模型）

注：a、如果物体有添加变形工具（如：减面、置换等），需选择对象 - 右键 - 当前状态转为对象（类似盖印），可将变形工具与物体一起转为可编辑对象。

b、将当前状态转为对象后，会自动新建一个新的编辑对象，需将原本的对象关闭显示（编辑器&渲染器都关闭）或删除

50、平铺材质

（1）新建材质球，选择颜色 - 纹理 - 表面 - 平铺 - 图案：波动1

（2）调整颜色，填塞颜色是线条颜色，剩下的三个颜色是表面颜色

（3）图案可以设置平铺的图案效果

（4）填塞宽度调整的是线条的宽度，斜角宽度调整的是线条边角宽度（不能给0%）

（5）全局缩放、U、V缩放可以调整图案的大小

51、扭曲

(作为物体的子级使用)：通过调整变形框的尺寸与弯曲角度，并匹配父级，使物体变弯曲

（1）强度：调整弯曲的角度（30°、45°、90°……）

（2）角度：可调整物体弯曲的方向（前后左右弯）

52、物体上光的反射调节

在材质编辑器 - 反射 - 默认高光菜单下：

（1）类型：决定物体对光的反射状态（倒影的清晰程度）（强反射GGX/中反射Phong/弱反射Blinn、Irawan织物）

（2）粗糙度：材质表面的颗粒质感，光滑的物体10%以内

（3）反射强度：物体反射光线的能力(金属类60-80，镜子100)

（4）高光强度：反射的高光亮度

（5）层颜色：反射高光的颜色

（6）衰减：控制光线的衰减程度（光强自中心至四周的递减）

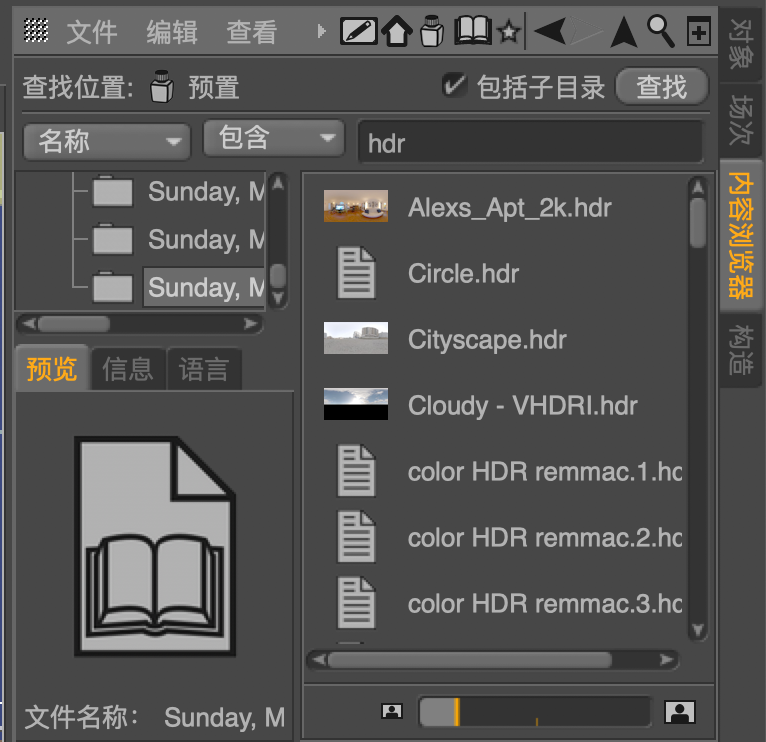

53、C4D 自带HDR贴图

窗口菜单 - 内容浏览器 - 点击查找图标 - 输入“hdr”搜索查找，将需要的图片拖到材质编辑器中 。

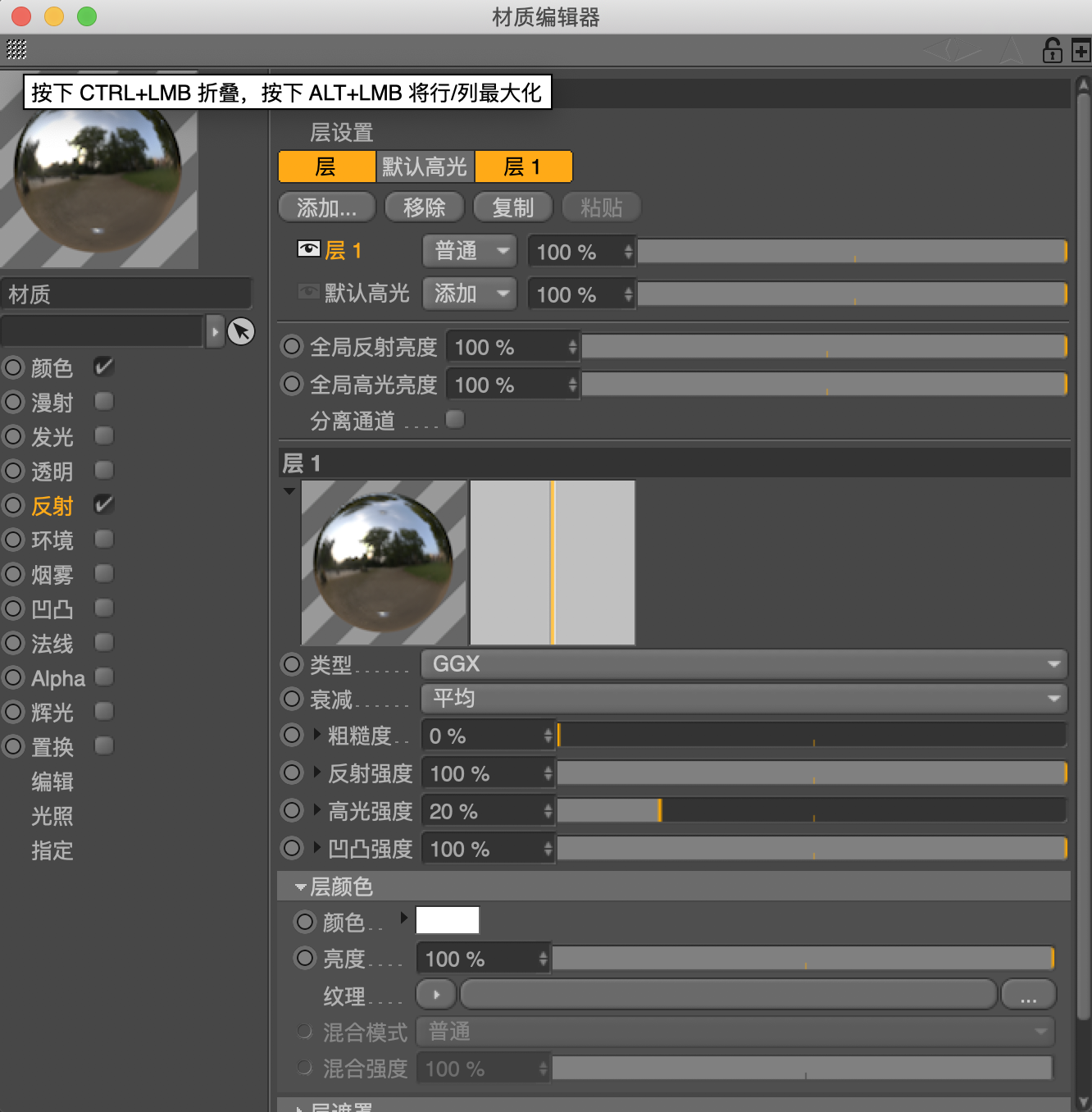

54、金属基础材质

（1）新建材质球（可以将颜色属性去除）

（2）打开“反射”属性 - 将“默认高光”关闭或移除

（3）添加 - GGX

（4）粗糙度可以改变金属的平滑度

（5）金属材质最主要的是对于周围环境的反射，所以一般在金属材质周围都需要配合灯光和环境来映射金属质感。

55、反光板

使物体上有大范围的高光区域

（1）新建圆盘，新建材质

（2）材质编辑器中勾选“发光”，调整颜色（一般颜色偏白）

（3）调整反光板的大小，位置与角度

（4）选择反光板右键 - C4D标签 - 合成 - 标签 - 将“摄像机可见”去除。

56、透明材质

完全透明的物体，颜色不起作用

（1）带颜色的水（例如：海水）在透明选项中调节颜色

（2）透明物体加颜色之后，透明度会降低

（3）不带颜色的半透明物体需要调节透明选项中的亮度，亮度越低，透明度越低

（4）磨砂玻璃：需要调节透明选项中的模糊值

57、玻璃材质

（1）新建材质球，将默认的颜色去除

（2）勾选“透明”

（3）调整折射率

（4）在反射属性中添加“GGX”

58、木纹凹凸材质

（1）调整颜色 - 纹理 - 加载图像

（2）点击纹理 - 过滤（目的是为了能够调整图像颜色）

（3）调整完成后点击纹理 - 复制着色器，勾选“凹凸” - 点击纹理 - 粘贴着色器。凹凸中的强度调整的是凹凸的起伏明显度。

（4）纹理的大小与位置调整

（5）选择对象层后面的材质球

（6）下方的长度UV可以调整纹理长宽，偏移UV可以调整纹理的位置

（7）反射：用默认的高光 - blinn(传统）

59、FFD（自由变形）

（1）给物体添加分段布线，将FFD工具作为物体的子级

（2）在点模式下，框选FFD要调整的点，拖拽变形

60、雕刻

菜单栏雕刻 - 笔刷（调节模型细节）

拉起：将多边形的表面向外鼓起

61、克隆到对象上

（1）给基本型添加克隆，将模式改为“对象”

（2）将附着的对象拖拽到克隆属性下的“对象”栏中（默认的分布方式为“顶点”，如果附着对象顶点非常多，可以将基本型先克隆在立方体上，将分布方式改为“表面”后再附着在复杂的对象上）

（3）数量调整克隆数量，种子可以调整分布的位置。

（4）选择克隆 - 变换属性 - 通过调整旋转、位置等参数改变克隆对象的状态

（5）选择克隆 - 点击菜单栏处“运动图形” - 效果器 - 随机，默认随机变化的是位置，可将位置去除，勾选缩放，再勾选等比缩放。

62、物理渲染调整

（1）Ctrl+B渲染设置 - 渲染器改为“物理” - 勾选“景深”

（2）采样器：如果是“自适应”选择“中”一般够用。也可以调整为“递增”（能够一直渲染下去）

（3）选择摄像机 - 对象 - 目标距离（点击后面的箭头，在场景中单击鼠标，所点击的位置将来渲染后是清晰的区域）

（4）摄像机 - 物理 - 光圈（数值越低景深的模糊效果越强，一般大场景给1-2，小场景1以内）

63、物理天空&环境

（1）添加物理天空可以模拟真实的天空效果

（2）主要调整的是天空的时间

（3）一般添加了物理天空后，就不需要再添加灯光、环境球等内容

（4）添加环境——可以设置场景中的雾气

64、动画（小球在线上运动）

（1）创建小球，添加克隆，将小球需要运动的路径线拖拽到对象栏中，调整数量

（2）在克隆 - 对象 - 偏移选项上调整关键帧

（3）先在0帧是设置偏移值为0，记录关键帧为红色。将时间滑块移动到90帧，再设置偏移值为100，再次记录关键帧为红色。

65、动力学（小圆锥上浮）

（1）创建圆锥

（2）给平面添加菜单栏“模拟” - 粒子 - 发射器

（3）选择发射器 - 属性 - 勾选“显示对象”

66、动画导出

（1）打开渲染设置 - 输出 - 帧范围：全部帧；

保存：指定文件位置，格式：TIFF（psd图层）或Quicktime影片

（2）shift+R渲染到图片查看器

（3）启动PS，找到文件菜单 - 打开 - 导入TIFF文件（勾选图像序列），

（4）在PS里调好后，找到文件菜单 - 导出 - 存储为web所用格式 - GIF，动画循环：永远，存储

67、材质覆写

渲染设置 - 材质覆写 - 自定义材质 - 拖入灰白材质球，实现白模效果

68、分裂

将物体的面选中，右键 - 分裂，被选中的区域会分离出来一个新的图层

课堂练习作品：
