写在前面：

是不是都以为今天不更文。

然而，并不是。

即日起，阿伟更文时间将设置为下午7点。

原因很简单，通过阿伟的考究，发现下午7点，正事伙伴们阅读文章的高峰期~~完！

来看看问题：

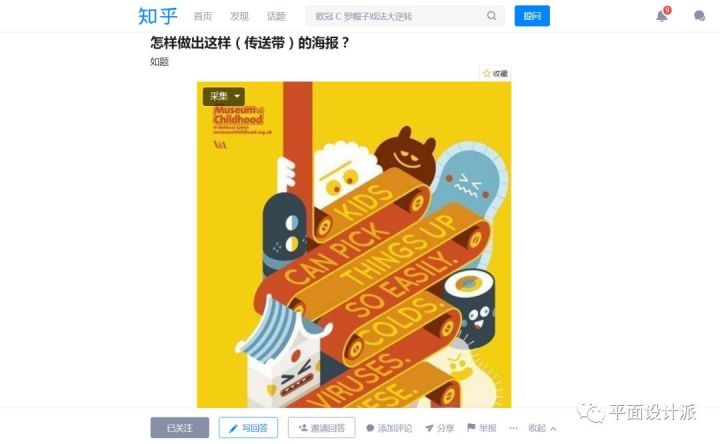

这篇教程是知乎一位伙伴邀请。看着也简单，我个人也比较喜欢，就这么简单的想出篇教程。

—高清图文教程—

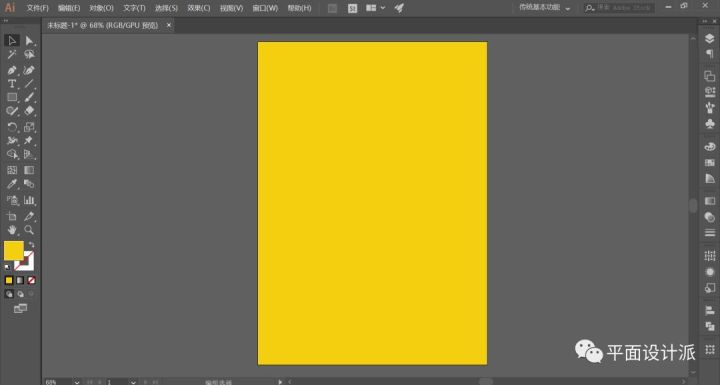

打开ai，新建一个黄色矩形充当背景，并且ctrl+2锁定：

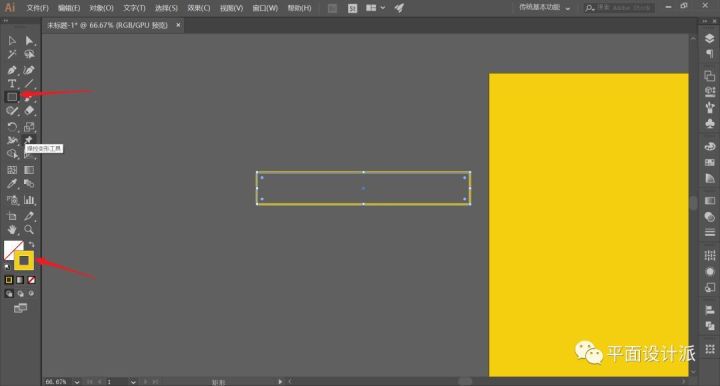

再次利用矩形工具，关掉填充，黄色描边。

调整描边大小，这里决定了传送带厚度及边缘颜色：

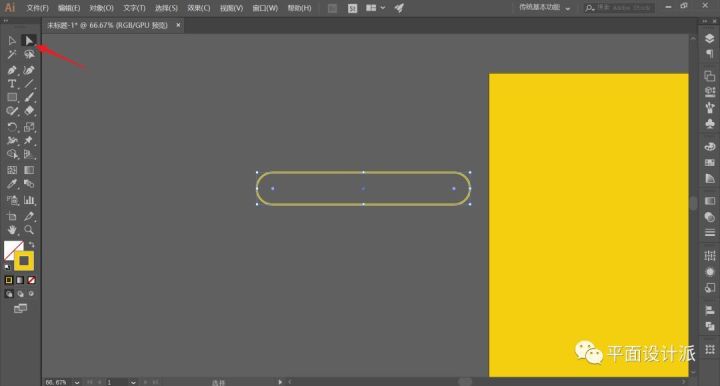

选择直接选择工具，将其改为圆角：

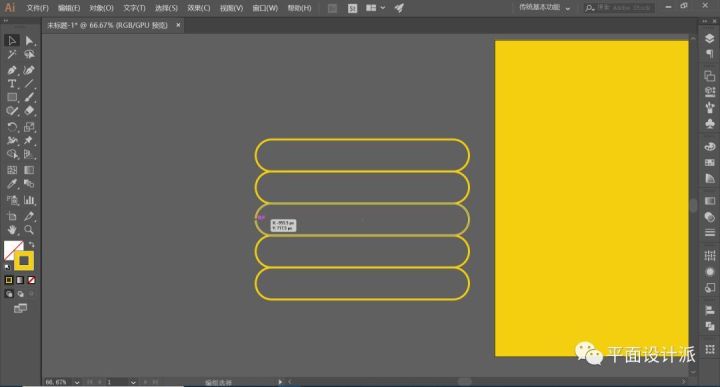

用选择工具选中形状，然后先按住Alt键往下移就可以复制出一个一样的图形出来，下移的过程中再按住shift即可垂直往下复制移动，大致复制5个出来，如图：

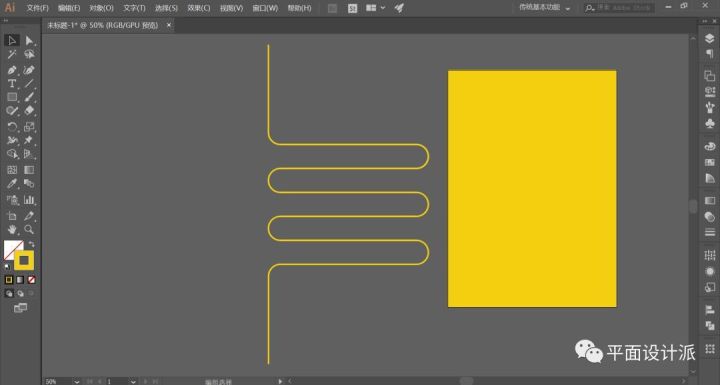

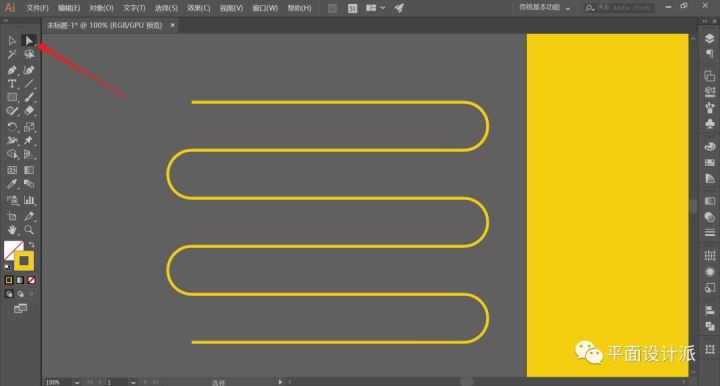

再用直接选择工具，通过点击锚点把多余的部分删掉，得到下图：

再补全开头和结尾处，选中所有对象以后ctrl+j将路径连接，或者执行对象-路径-连接：

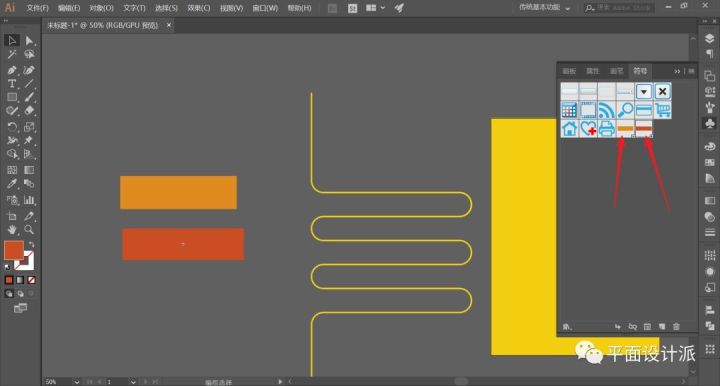

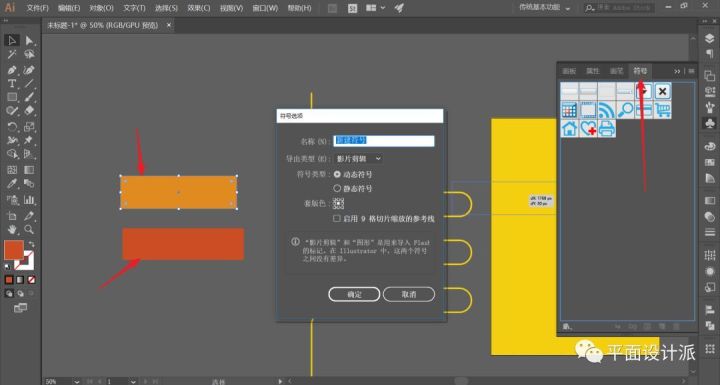

选择矩形工具，给填充上传送带上表面与下表面所需的颜色，并将其分别拖入符号面板内

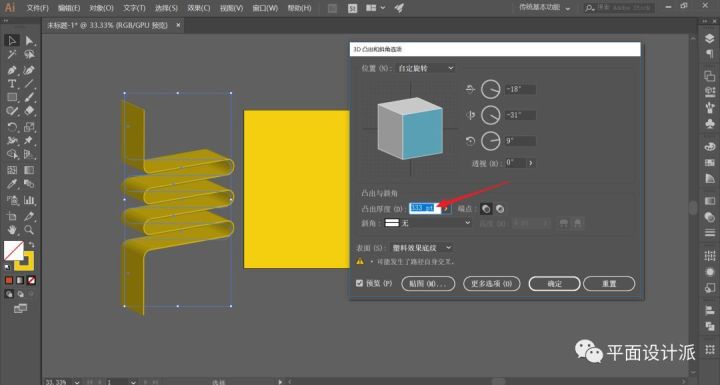

选择对象执行效果—3D—突出和斜角，调整角度及厚度值。这里得记住旋转角度值，后面需要：

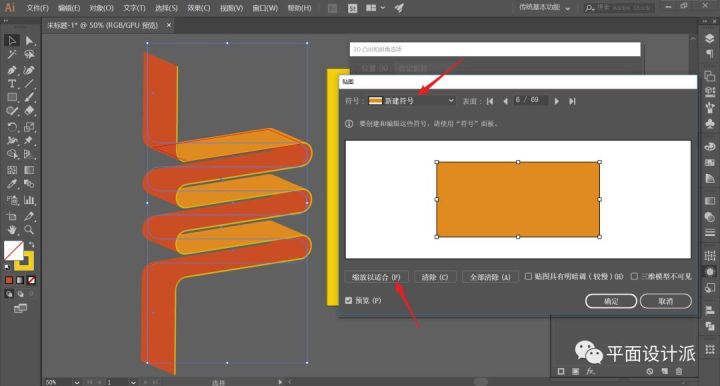

选择贴图。我的一共69张，贴图的时候，对象上会把当前贴图的位置以红线的方式显示出来，这里我们其实涉及到背面的部分都可以不用贴的，这里比较枯燥一点，大家耐心点，慢慢贴吧，贴完以后大概这样

现在传送带我们就制作好了：

现在我们开始制作传送带的滚轮

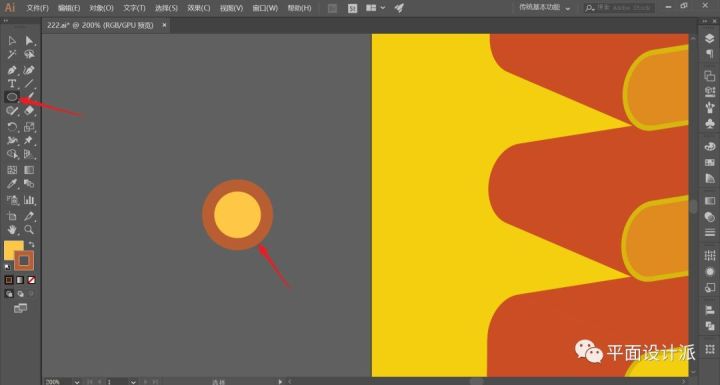

选择椭圆工具，画出正圆，增大描边，修改描边及填充色，得到下图效果：

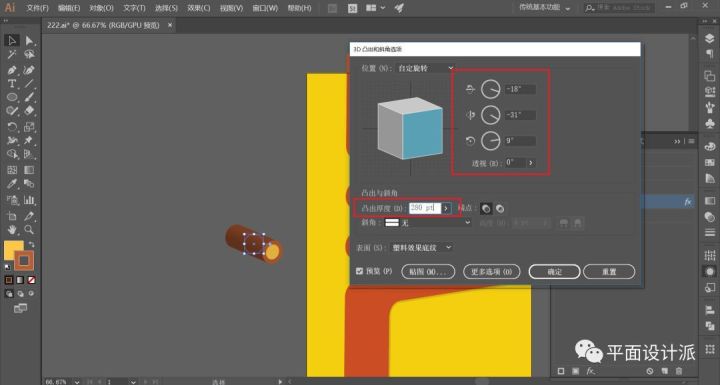

再次执行效果—3D—突出和斜角，调整其角度为先前记住的传送带旋转角度数值及厚度值，参数如图：

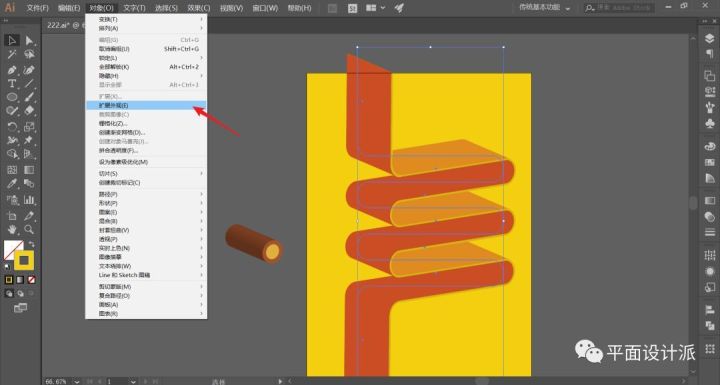

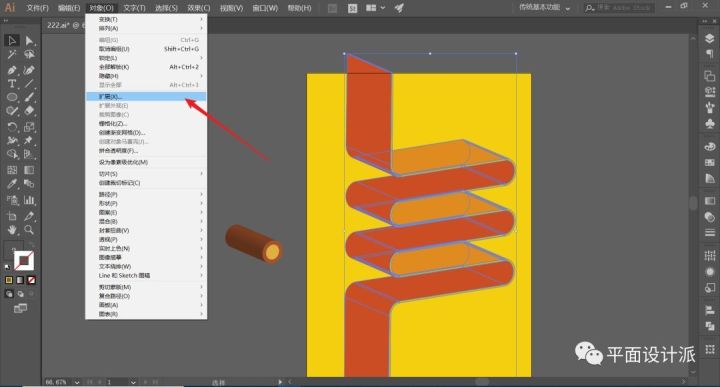

对传送带执行对象—扩展外观，接着又执行对象—外观：

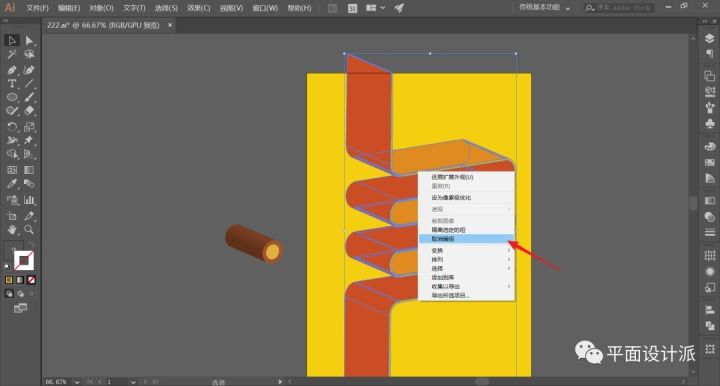

对传送带右键两次取消分组：

这样我们就可以将其打散，而不再是一个整体：

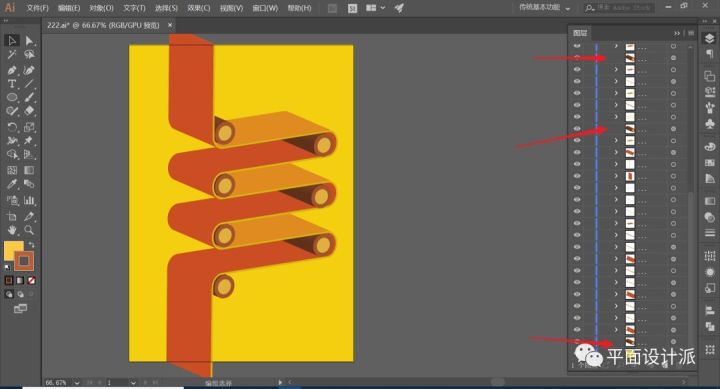

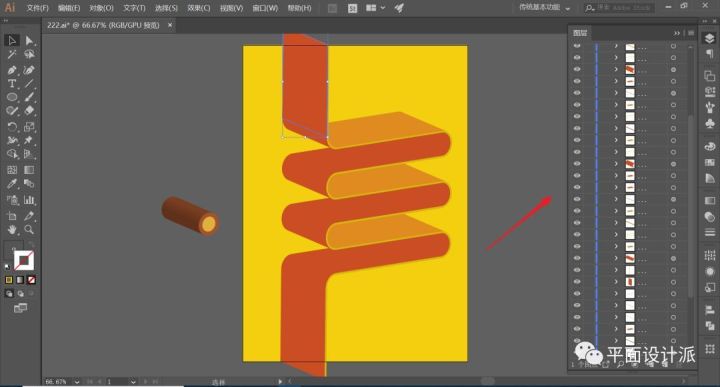

复制多份滚轮，打开图层面板，将每个滚轮放置在具体图层下方，如图所示：

现在我们制作文字。

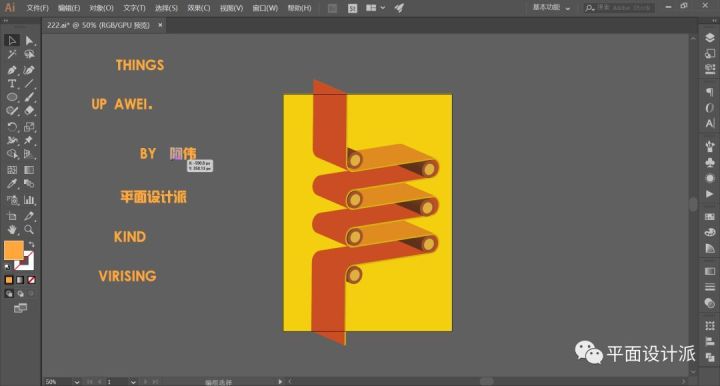

选择文字工具，输入所需文字：

我们先选择一组文字做试验。

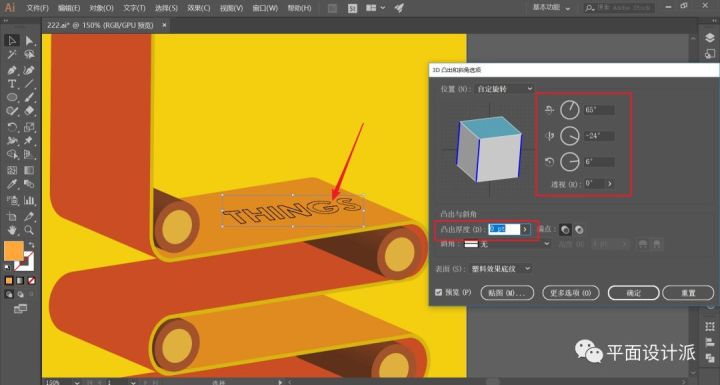

看看将其执行效果—3D—突出和斜角，将厚度更改为0 pt，尝试调整角度值为多少时能达到贴图效果：

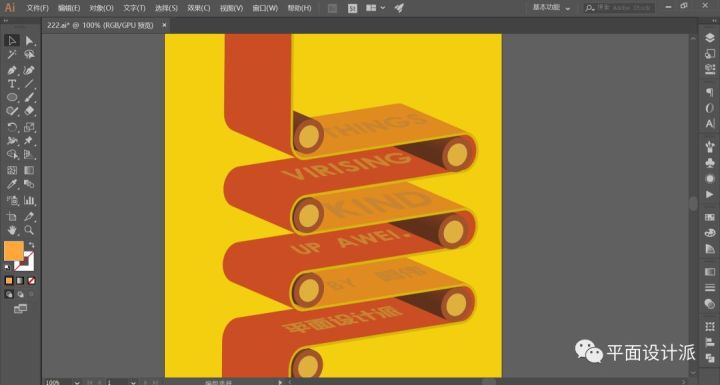

得到具体数值后，我们对其余文字同样处理，得到下图效果：

导出图片放进样机里看看效果呢：
