布尔运算

布尔运算，简单的来说就是图形的加加减减。

主要就是四个，合并形状、减去顶层形状、与形状区域相交和排除重叠形状。

合并形状，快捷键 Ctrl+E。

先画两个形状。

按住shift，选中两个形状图层，然后Ctrl+E，合并形状。

需要注意的是：减去顶层形状、与形状区域相交和排除重叠形状，都是在合并形状的基础上完成的。

减去顶层形状，在合并形状后，用路径选择工具选中需要减去形状的路径，点击图形工具属性栏的减去定层形状。

与形状区域相交，同样是在两个形状图层合并之后，用路径选择工具选中所有的路径。点击形状工具的属性栏中的与形状区域相交。得到的就是两个图层相交的形状。

排除重叠形状，在两个形状图层合并之后，用路径选择工具选中所有的路径。点击形状工具的属性栏中的排除重叠形状。得到如下形状。

用布尔工具画一个WiFi小图标。

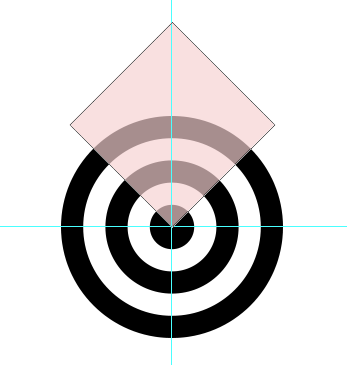

首先来分析一下这个小图标

可以看出半圆环的距离都是等距的，然后就是一个矩形和组合图形的与形状区域相交。

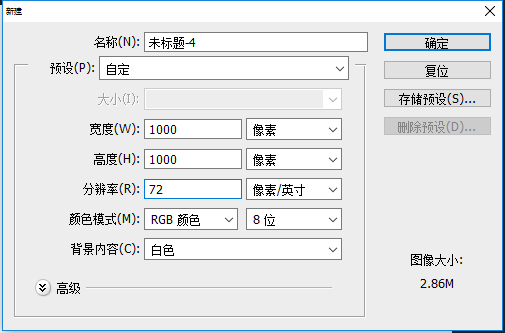

1. 新建一个文件。



2. 用图形选择工具中的椭圆工具，按住shift画出一个正圆。按住 ctrl+J 复制 椭圆1 图层，得到椭圆1 副本。将椭圆1图层隐藏。




3.CTRL+J 复制图层椭圆1 副本，得到椭圆1 副本2。用路径选择工具选中椭圆1 副本2。

  CRTL+T,使用自由变换工具，在属性栏上，改变圆的高度和宽度。

 选中椭圆1 副本和椭圆1 副本2 ，然后按住Ctrl+E,合并形状。，选中减去顶层形状。

4.运用相同的方式得到以下图形。

5.用图形工具中的矩形工具，画出一个矩形。

6.合并几个图层。ctrl+E

7.用路径选择工具，选中矩形的路径，点击属性栏中的与形状区域相交。即可得到WiFi图标。
