浪涌保护器（SPD，Surge Protective Device）是电气系统防雷与过电压防护的重要组成部分。
其作用是限制瞬态过电压（如雷击浪涌、操作过电压）幅值，将能量引入接地系统，从而保护电气设备安全运行。根据GB/T 18802.1—2020《低压配电系统的浪涌保护器（SPD）—第1部分：性能要求与试验方法》和GB 50057—2014《建筑物防雷设计规范》，SPD的设置、参数选型与安装布局需遵循系统性设计原则。
按照建筑物防雷分区（LPZ）原则，SPD应采用多级分布式保护结构：
第一级SPD（B级或Type 1）：安装于建筑物主配电柜总进线处，用于泄放直接雷击产生的高能量浪涌，要求具备10/350μs波形的冲击电流能力。
第二级SPD（C级或Type 2）：安装于楼层分配电箱或设备控制箱，用于吸收残余浪涌能量，防止过电压侵入末端设备。
第三级SPD（D级或Type 3）：设置在精密设备前端，如机房、通信设备、电气控制器等，用于抑制低幅高频浪涌，保护设备端口。
所有SPD的接地端必须与建筑物防雷接地系统等电位连接，形成统一的泄流通道。SPD接地线应尽量短且直，长度≤0.5 m，转弯半径≥20 cm，以减小感应阻抗。
以确保过电压能量逐级衰减，不发生“能量反弹”或“过度残压”现象。
SPD应依据系统接地形式（TN-S、TN-C-S、TT、IT）采用不同接线方式：
TN-S系统：N、PE线分开，SPD采用3P或4P结构。
TT系统：中性线与地线独立接地，建议SPD带N-PE保护模块。
IT系统：中性点不接地或高阻接地，应配置监测型SPD或绝缘监控装置。
根据GB/T 18802.1标准，SPD选型需考虑以下关键参数：
最大持续工作电压Uc：SPD长期承受的电压不动作值，Uc ≥ 1.1×系统额定电压
标称放电电流In：SPD在8/20μs波形下的测试电流，5 kA、10 kA（常见）
最大放电电流Imax：SPD可承受的最大8/20μs浪涌电流，20~80 kA（视级别）
冲击电流Iimp：Type 1 SPD特有，10/350μs波形电流，≥12.5 kA（单极）
电压保护水平Up：SPD限制残余电压峰值能力，≤设备绝缘耐压的80%
响应时间tA：SPD动作时间，≤25 ns（电源SPD）
失效模式与热脱扣：SPD应具备热脱扣及状态指示功能 必须符合GB/T 18802.3
总配电柜（I级防雷）：选用Iimp≥12.5 kA、Uc=385 V的SPD；
楼层分配箱（II级防雷）：选用Imax≥40 kA、Uc=385 V；
末端设备（III级防雷）：选用Up≤1.0 kV的精密SPD模块。
一级SPD安装于电源进线开关下端，与电源主开关并联；
截面积：主线≥16 mm²，接地线≥25 mm²；
根据GB/T 18802.11要求，SPD需配备合适的后备保护装置，防止SPD短路失效。
断路器型SCB：In≥SPD标称放电电流的1.25倍；

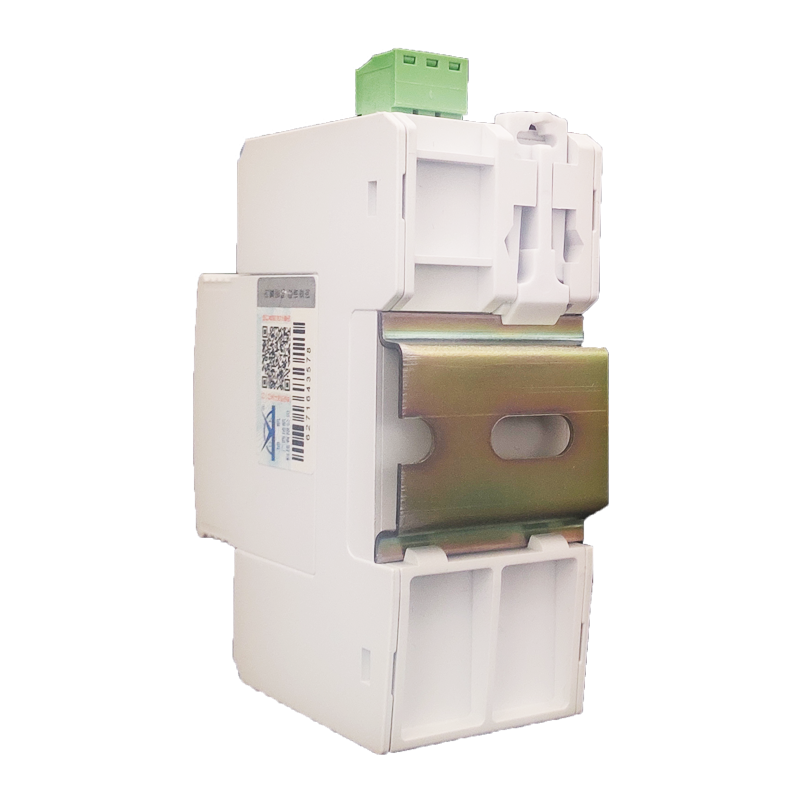

SPD应设有状态指示窗口（绿/红），必要时带遥信报警端子。建议每年雷雨季节前检测一次泄流能力与热脱扣状态。
四、地凯科技不同应用行业浪涌保护器的设置区别与建议
信号接口（4~20 mA、RS485）需配置信号SPD；
电源SPD Up≤1.0 kV，信号SPD带屏蔽与隔离；
直流侧采用DC SPD（Uc=1000V~1500V DC）；
充电桩SPD选用Type 2+Type 3组合模块。

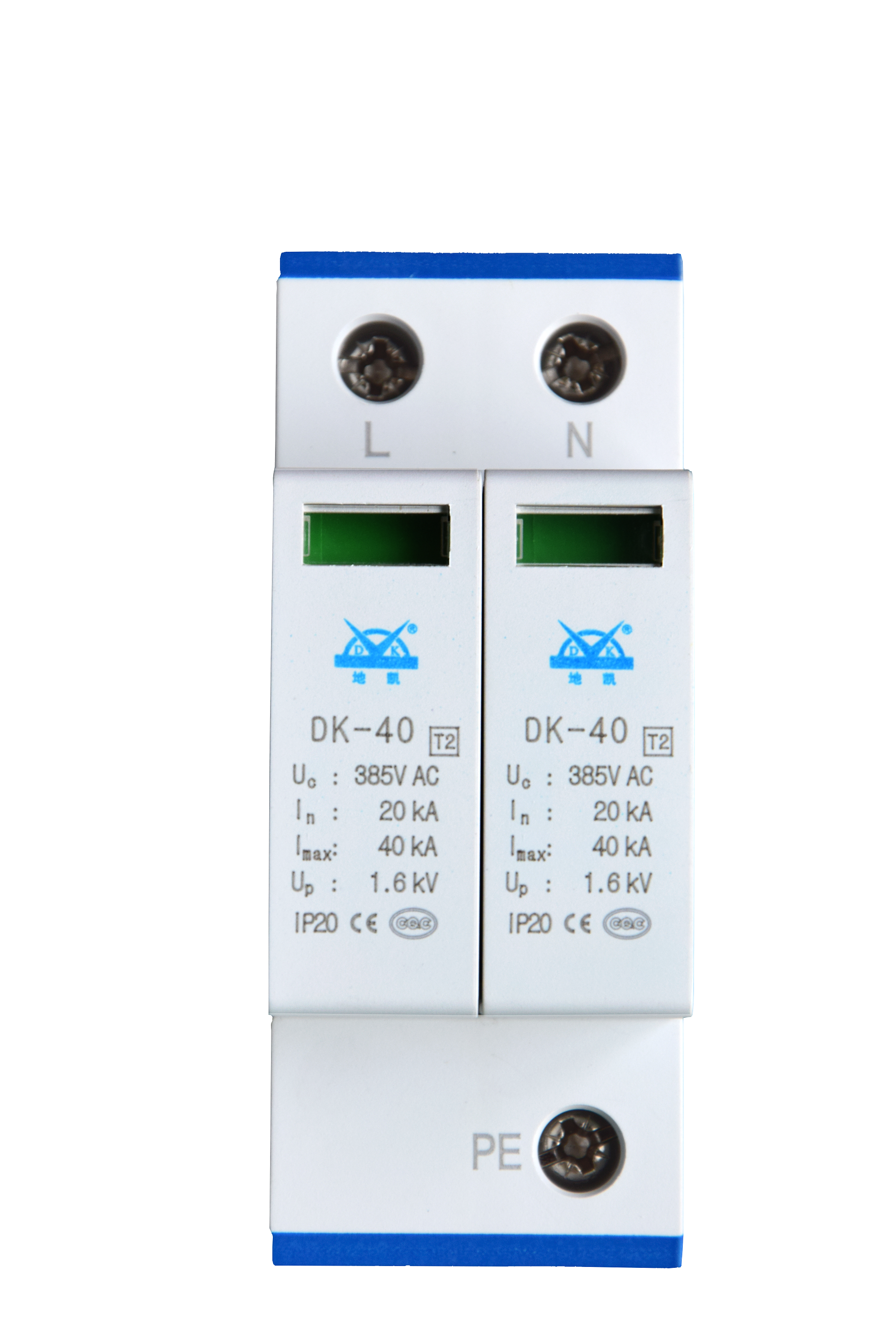

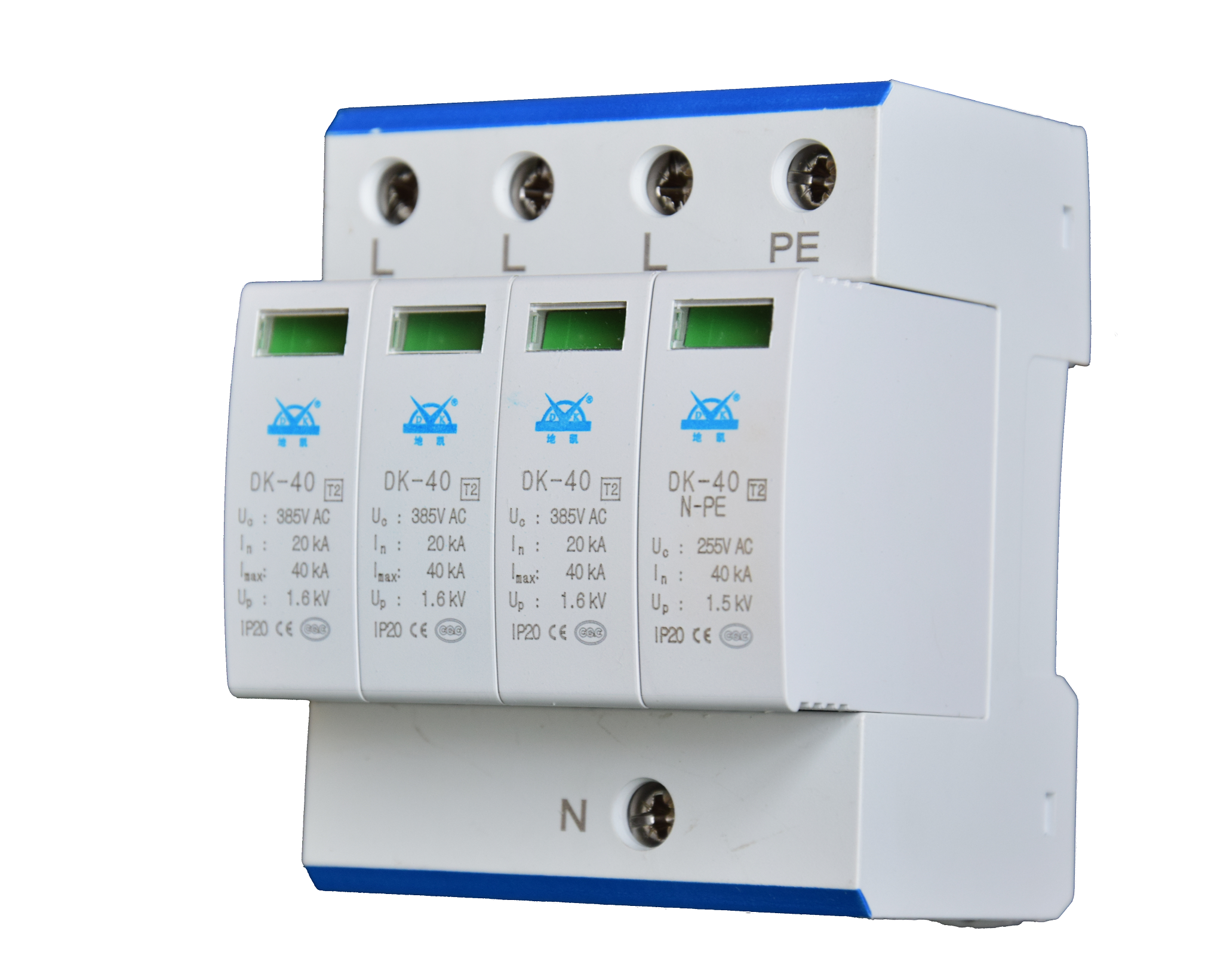

地凯科技浪涌保护器
的科学设置不仅取决于产品性能，更关键在于系统性防雷设计。遵循“分级保护、等电位联结、短线直接、匹配协调”的原则，结合不同行业的供电特点与环境要求，才能实现真正有效的雷电与浪涌防护。依据GB/T 18802系列标准执行SPD的选型与安装，不仅可大幅提升供电系统安全性，还可延长设备寿命、降低停机风险，实现防雷工程的长期可靠运行。
