光伏汇流柜是光伏阵列向逆变器/直流汇流屏过渡的配电与保护装置，光伏汇流柜（又称汇流箱、汇流箱/汇流柜）是将若干光伏串并联后汇入逆变器或直流配电母线的中间配电装置，承担分路保护、隔离开关、监测与防雷等功能。随着大型地面电站与高压集成化屋顶系统的普及，汇流柜在保证系统可靠性与寿命方面的角色愈发重要。
在光伏场站中，防雷保护通常采用“分级协同”策略（对应IEC/EN及国内实践的Type1/Type2/Type3或一级、二级、三级概念）：
一级（直击/高能冲击处置，Type1 / Iimp）：用于遭受高能雷击风险的入口位置或直击风险处，能承受10/350µs冲击（Iimp），常见优选值含12.5kA、25kA等规格。
二级（建筑/设备保护，Type2 / In 8/20µs）：放置在汇流柜内部或逆变器侧前，处理经地线或线路传入的中等能量浪涌，常用额定冲击电流In或Imax为10–40 kA（8/20µs）范围。
三级（设备端点精细保护，Type3）：靠近敏感电子设备的精细限压保护（更多见于交流侧或控制电源端）。
对光伏直流侧（汇流柜）的一般推荐：采用二级配合一级混合的做法——在阵列引入点或直击敏感地段配置能够承受10/350µs的一级或混合型SPD（若外场有直击风险）；并在每个汇流柜内安装光伏专用的二级/DC侧SPD，保证到逆变器端的剩余电压（Up）低于逆变器允许值。许多光伏汇流箱制造商已经在产品中集成“二级防雷器+通讯防雷”模块以适配1500V系统。
地凯防雷不同等级汇流柜的搭配使用（按典型工程划分）
SPD配置：直流侧安装Type2（DC），Uc≥Vsys×1.1（例如1000V系统选Uc≈1100V），In（8/20）≥10–20 kA/路或使用组合型40 kA。
备注：若场地无较高直击暴露等级（如LPL IV），可不必单装Type1。

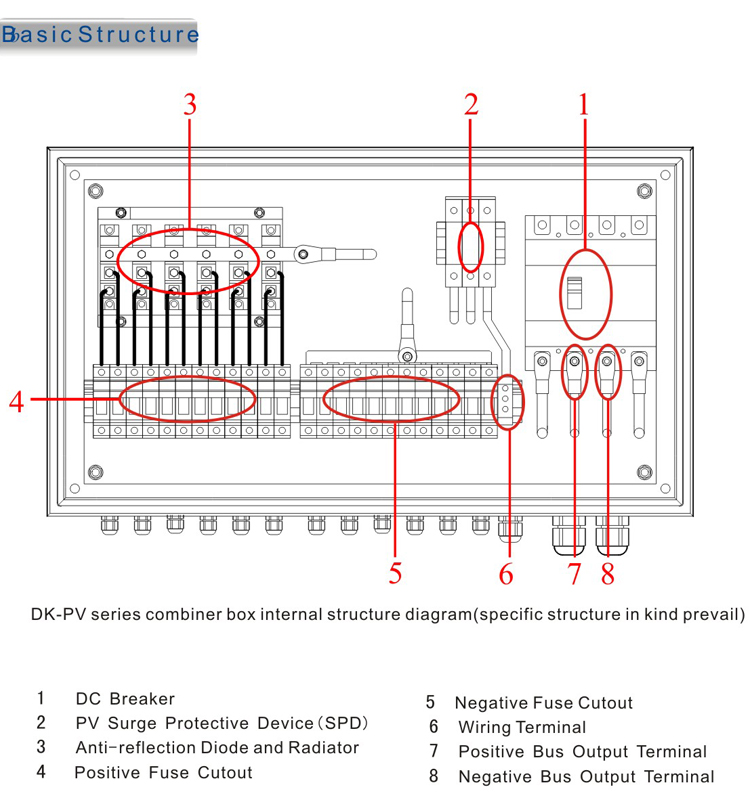

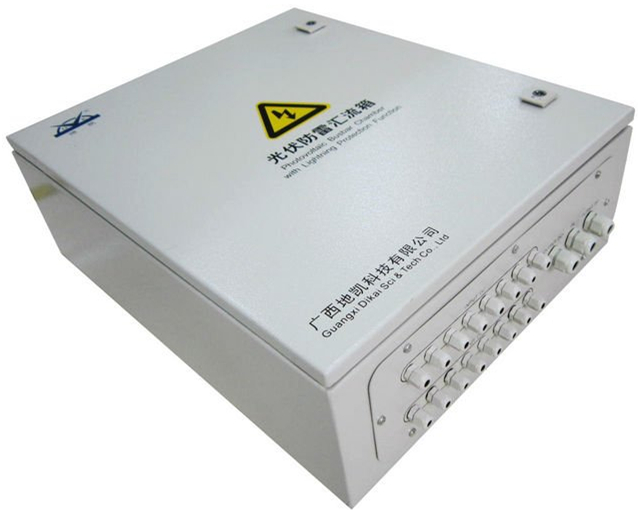

汇流柜类型：现场汇流柜（IP65、外壳接地、监测）。
SPD配置：场区入口或升压站处布置Type1或组合型（Type1+2）以承受10/350冲击（Iimp ≥12.5–25 kA）；每台汇流柜内再配Type2直流SPD作为二次保护，确保分级泄流。
在阵列附近设置接闪系统与等电位连接，并在汇流柜内外同时配置Type1（或外部并列气体放电管）+Type2组合，必要时每一路母排并联气体放电管以提升泄流能力。并严格按《光伏发电系统雷电防护装置检测规范》进行检测和接地设计。
系统电压与Uc：1000 V系统→SPD Uc≥1100 V；1500 V系统→SPD Uc≥1600 V（保留10%裕度）。
一级SPD（10/350 µs）：推荐Iimp ≥12.5 kA/通道，若站级入口建议25 kA或更高（视直击概率与保护区域等级）。
二级SPD（8/20 µs）：推荐In（8/20）20 kA–40 kA/通道；组合型模块可选Imax 40 kA/线以提高鲁棒性。
残压Up：选择残压Up应保证低于逆变器/熔断器及其他设备绝缘耐受值；实际选型时查逆变器厂商允许的最大直流端耐压作为上限（设计上建议留有20%裕度）。
额定持续运行电压 Uc_pv（或 Ucpv）：应 ≥ 系统最大开路电压 Voc 的 1.1 倍（工程常取整值）。
例如：系统额定 1000 V DC（Uoc 近似 1000 V）时，选择 Uc_pv ≥ 1100 V DC（常见 1100 V 或 1200 V 型号）；
对于 1500 V 系统，选择 Uc_pv ≥ 1600 V DC（或厂家标称 1500/1600 V 型号）。（选型原则：UC ≥ Uoc，且留安全裕度）。
额定放电电流 In（8/20μs）与最大放电能力 Imax（8/20μs）：
二级 SPD（T2/Class II）常见 In = 10–20 kA（8/20），Imax = 20–40 kA（8/20）；
组合型或一级（T1）器件其 Iimp（10/350μs） 指标通常为 6.25 kA ~ 12.5 kA（单次） 或更高（具体按产品）。工程级光伏 SPD 常见参数见厂商数据表（Imax 20–40 kA，Iimp（10/350）6.25 kA 等）。为提高可靠性，主入口/汇流箱推荐采用 Imax ≥ 20 kA（8/20）且支持 10/350 的 Iimp 标称。
残压 Up（Voltage Protection Level）：选择残压 Up ≤ 设备耐压 Uw 的 0.8×Uw 是常用工程规则；较低的 Up 提供更好保护，但通常残压与 Imax 成反比，需在性能与成本间取舍。
极数与接线：光伏直流侧常用 2P（+、-）或 3P（+、-、PE） SPD，若系统接地或隔离方式不同（IT/TT/PE），应选用匹配的接地极型 SPD。所有 SPD 必须并联安装且尽量短接地线（0.5 m 以下并使用粗截面铜线）以降低感应电压。
机械与环境指标：户外汇流柜中 SPD 要求 防护等级 ≥ IP65（或按现场），耐盐雾/抗紫外/工作温度范围在 -40℃ 到 +85℃ 为常见工业级。模块化可插拔、带失效指示与远程信号触点的 SPD 更利于维护。
