第十一课：设计与工程的桥梁——结构、脱模与量产

当设计从数字模型迈向实体产品时，便进入了一个充满约束的全新阶段。一个伟大的设计，必须是可制造的设计。本课将深入制造底层逻辑，教你如何让创意稳健地穿越工程与生产的重重关卡，最终完美落地。

一、理解模具：所有塑件设计的起点

绝大多数塑料产品通过注塑成型制造。模具是成型之母，设计必须尊重模具的物理原理。

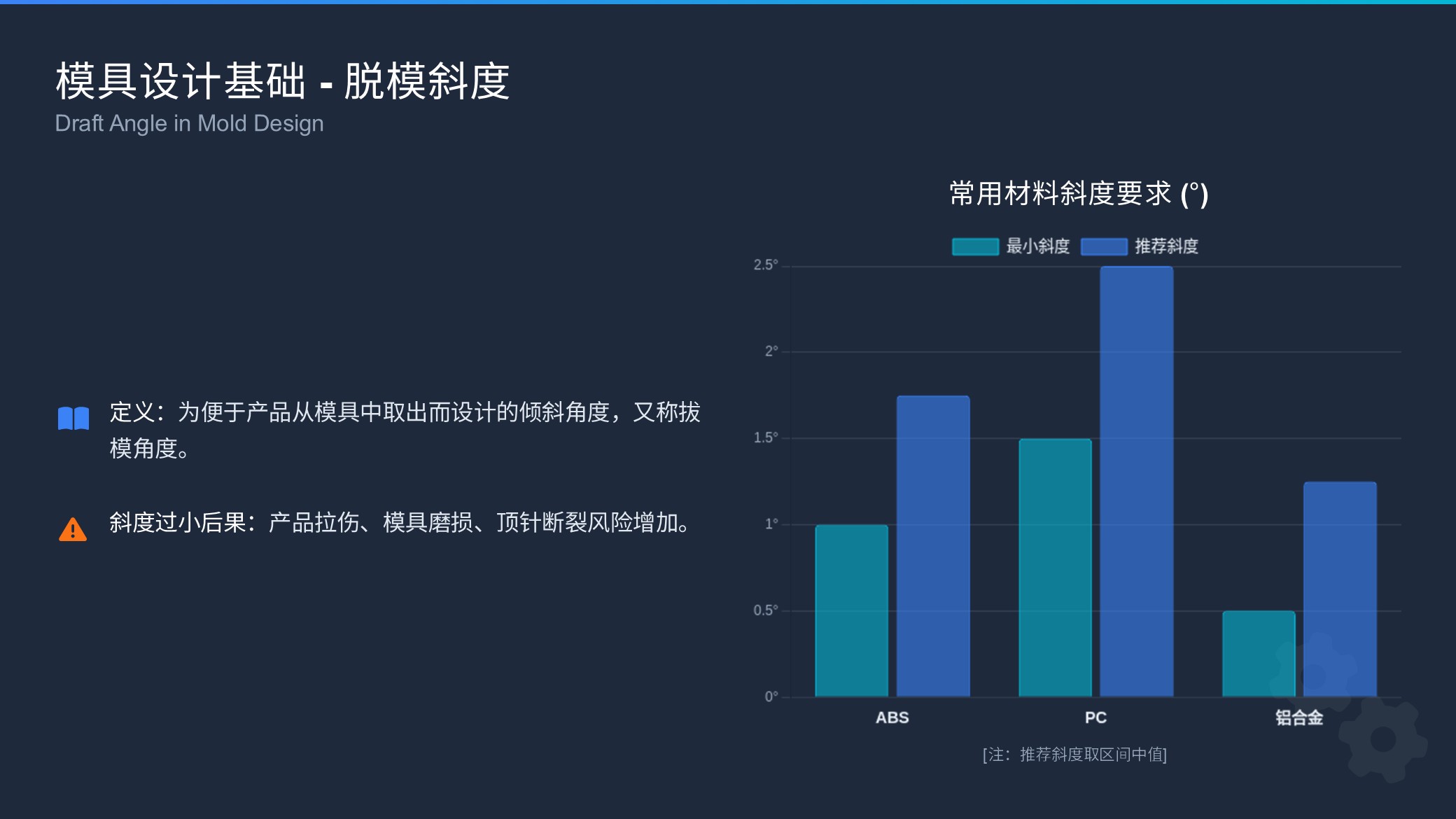

脱模斜度：
是什么：模具型腔侧壁必须设计的倾斜角度，否则产品将无法顶出或表面会被刮伤。
怎么做：通常外壁斜度需 1-2°，内壁（如加强筋）需 2-3° 或更大。纹理越深，所需斜度越大（需遵循“纹理深度:斜度”的行业规范，如VDI3400标准）。设计中必须为所有垂直于分型面的面添加斜度。

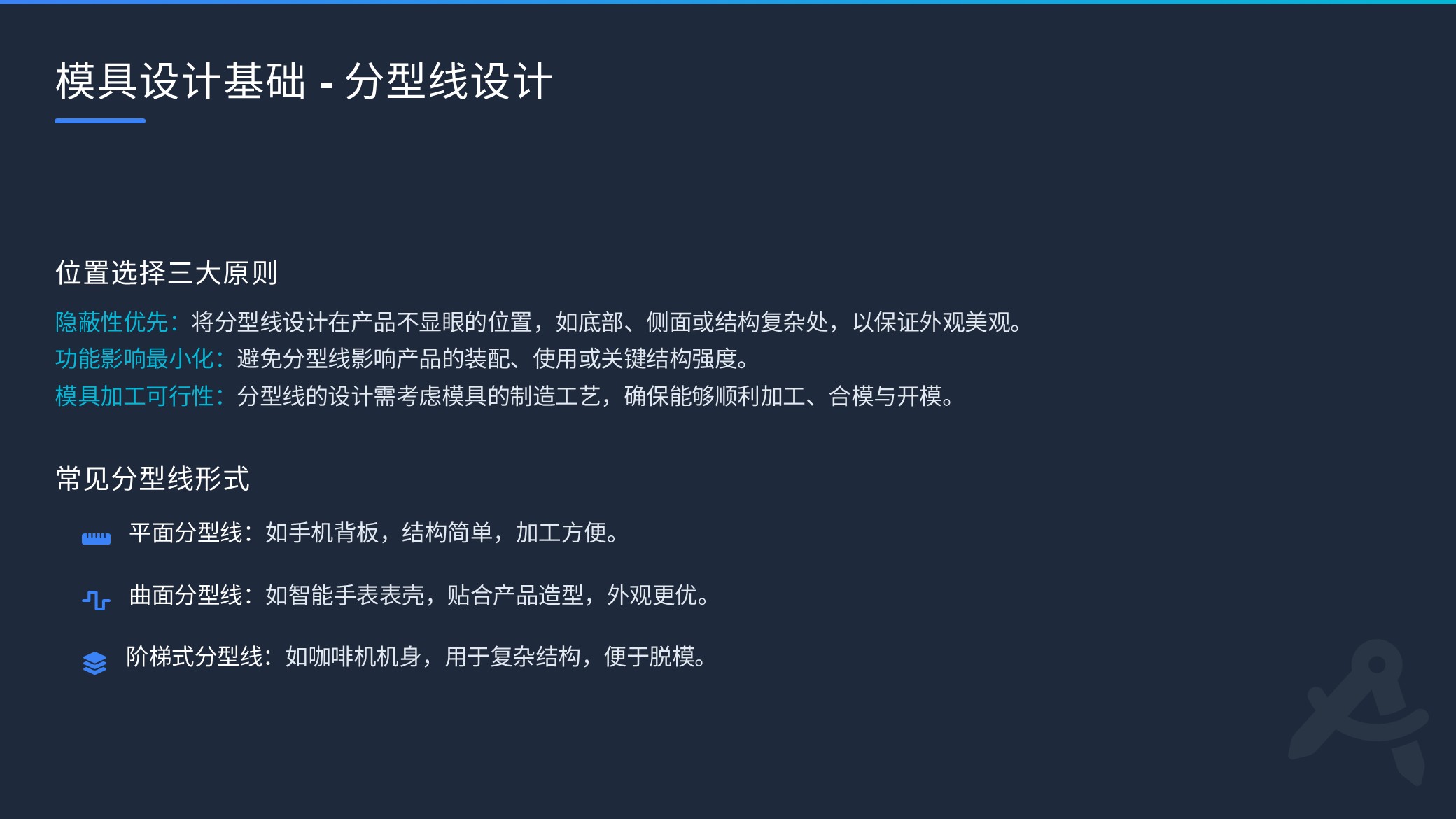

分型线：
不可逃避：必须接受PL线的存在，并主动思考如何利用它。
隐藏它：将PL线置于产品的视觉边缘或棱线上，使其融入造型。
强调它：通过设计一个明显的凹槽或饰带“拥抱”PL线，将其变为一个设计特征，而非一个缺陷。
是什么：模具动模与定模闭合时形成的接缝线，会在产品上留下一条可见的线。
设计策略：

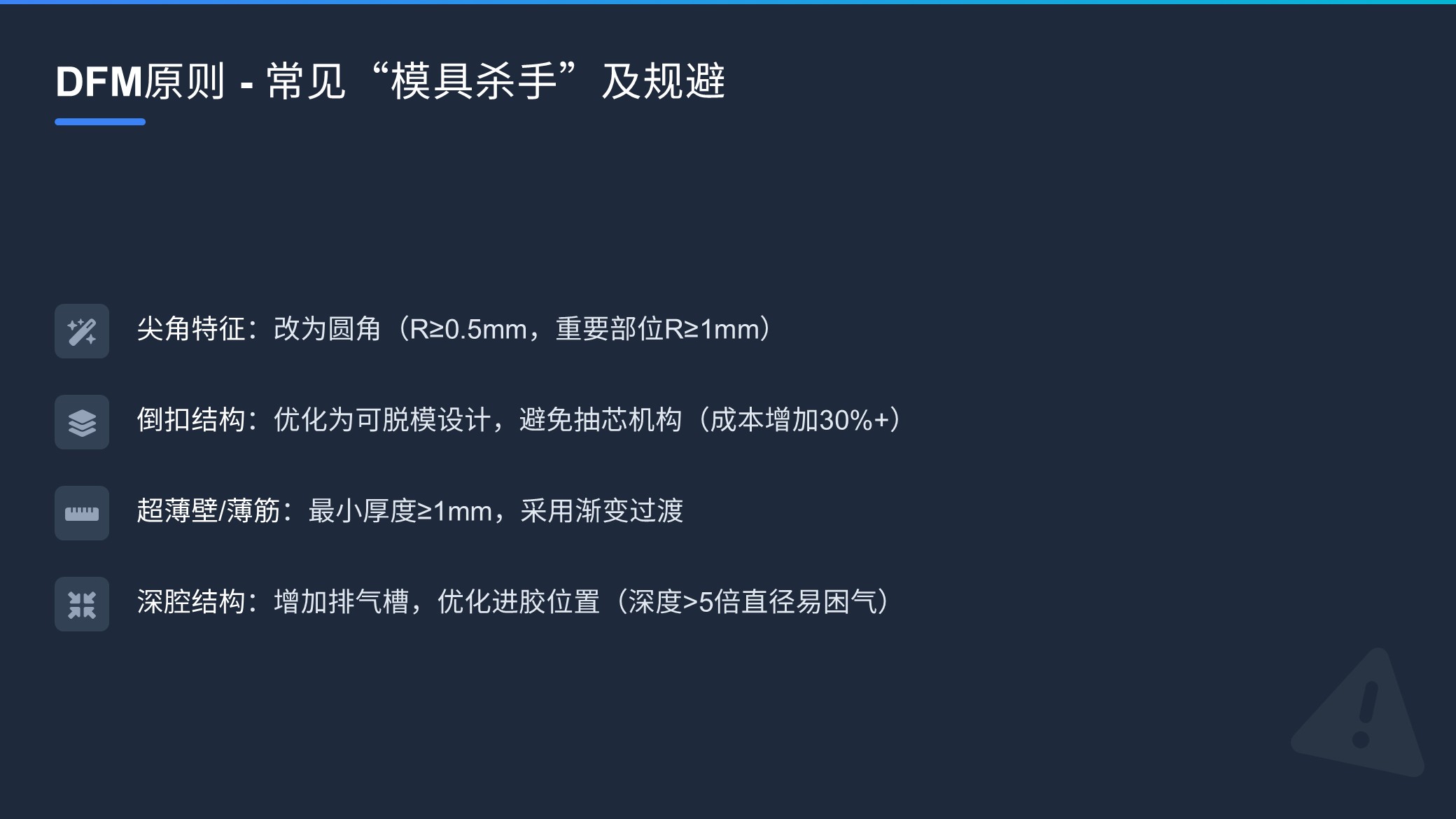

倒扣：
是什么：产品中阻止其直接从模具中脱出的结构。

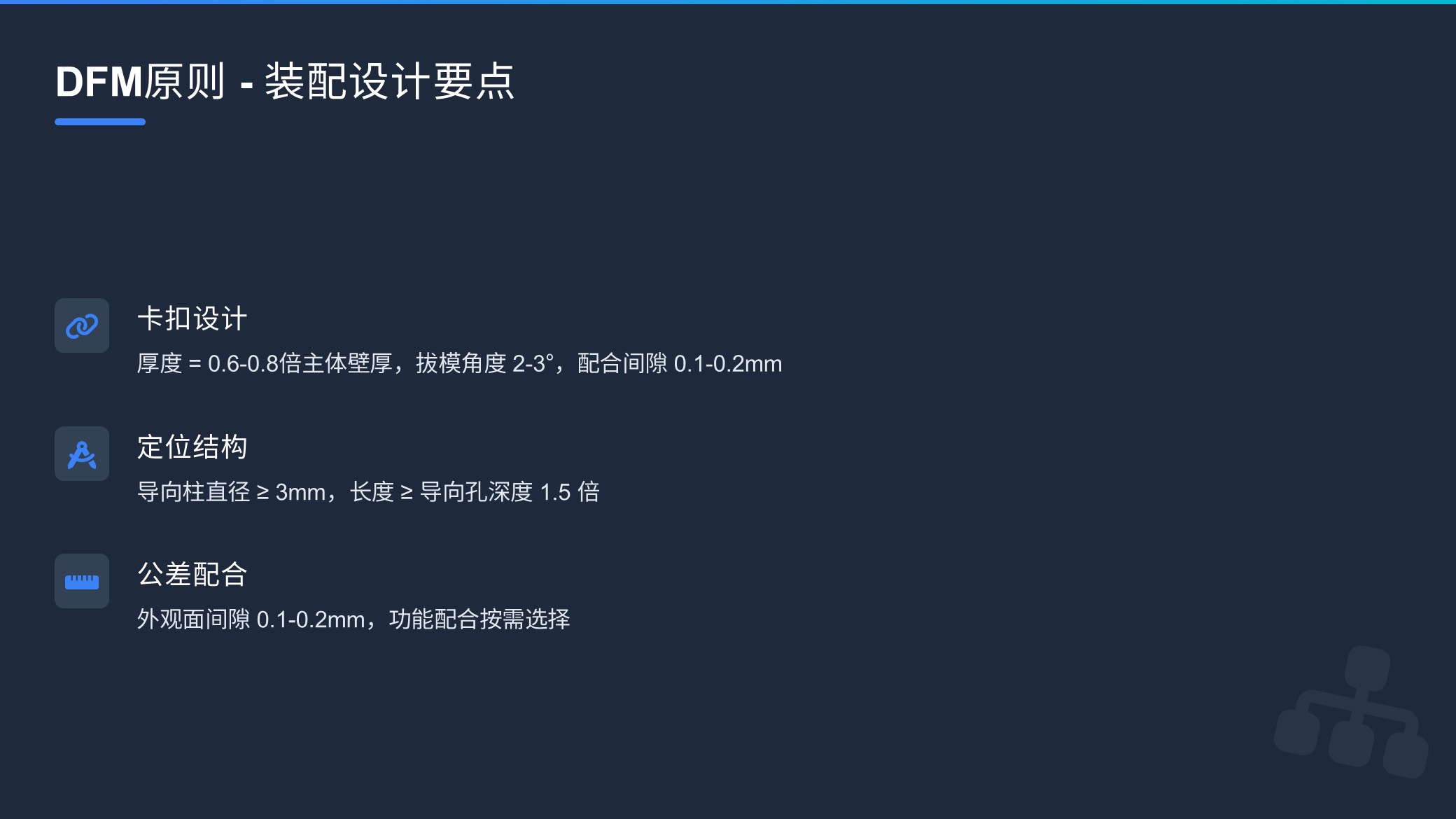

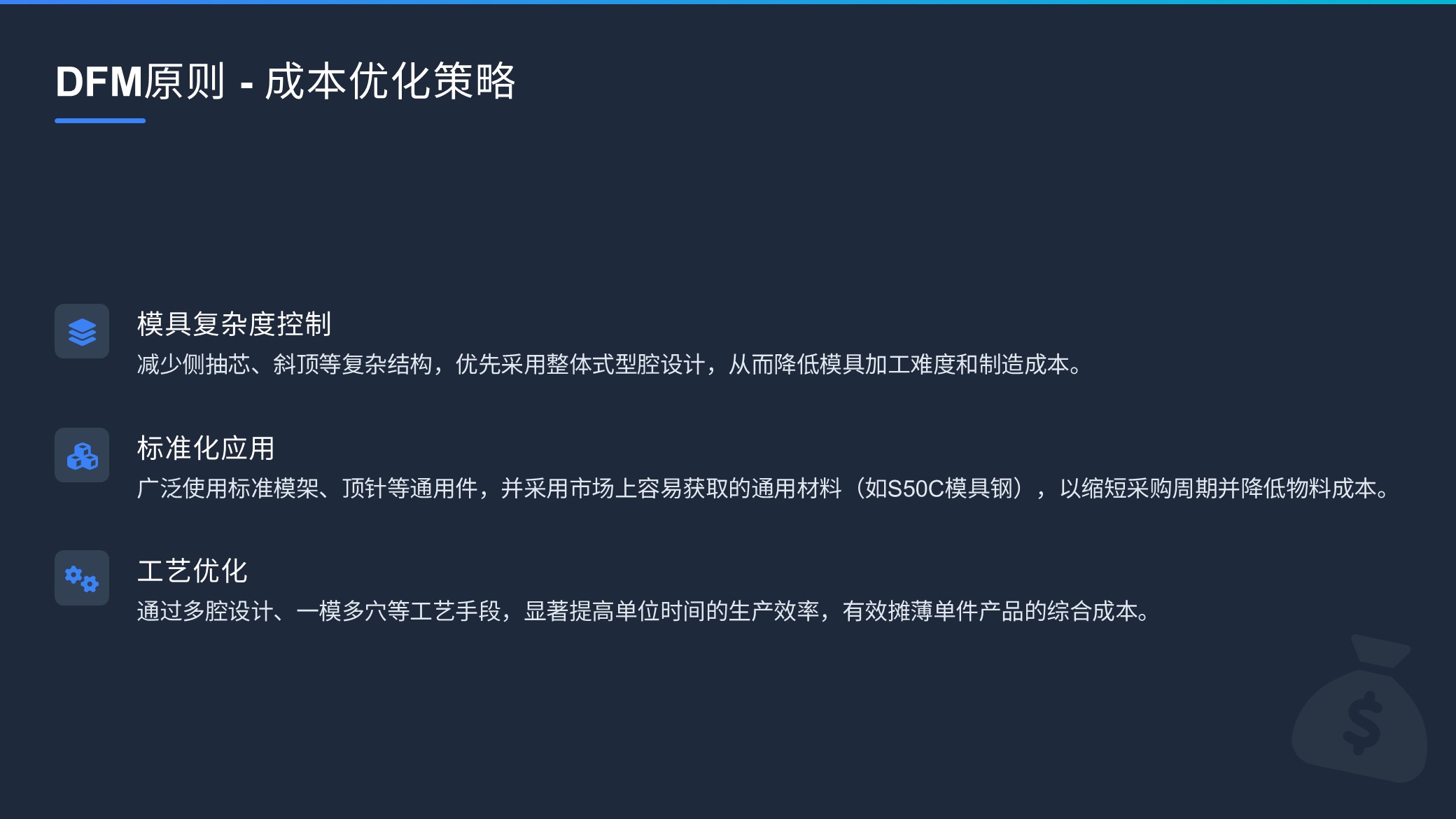

解决方案：除非必要，否则避免倒扣。若功能必需（如卡扣连接），则必须采用复杂的滑块或斜顶等模具机构，这会显著增加模具复杂度和成本。

二、结构设计基础：确保强度与可靠性

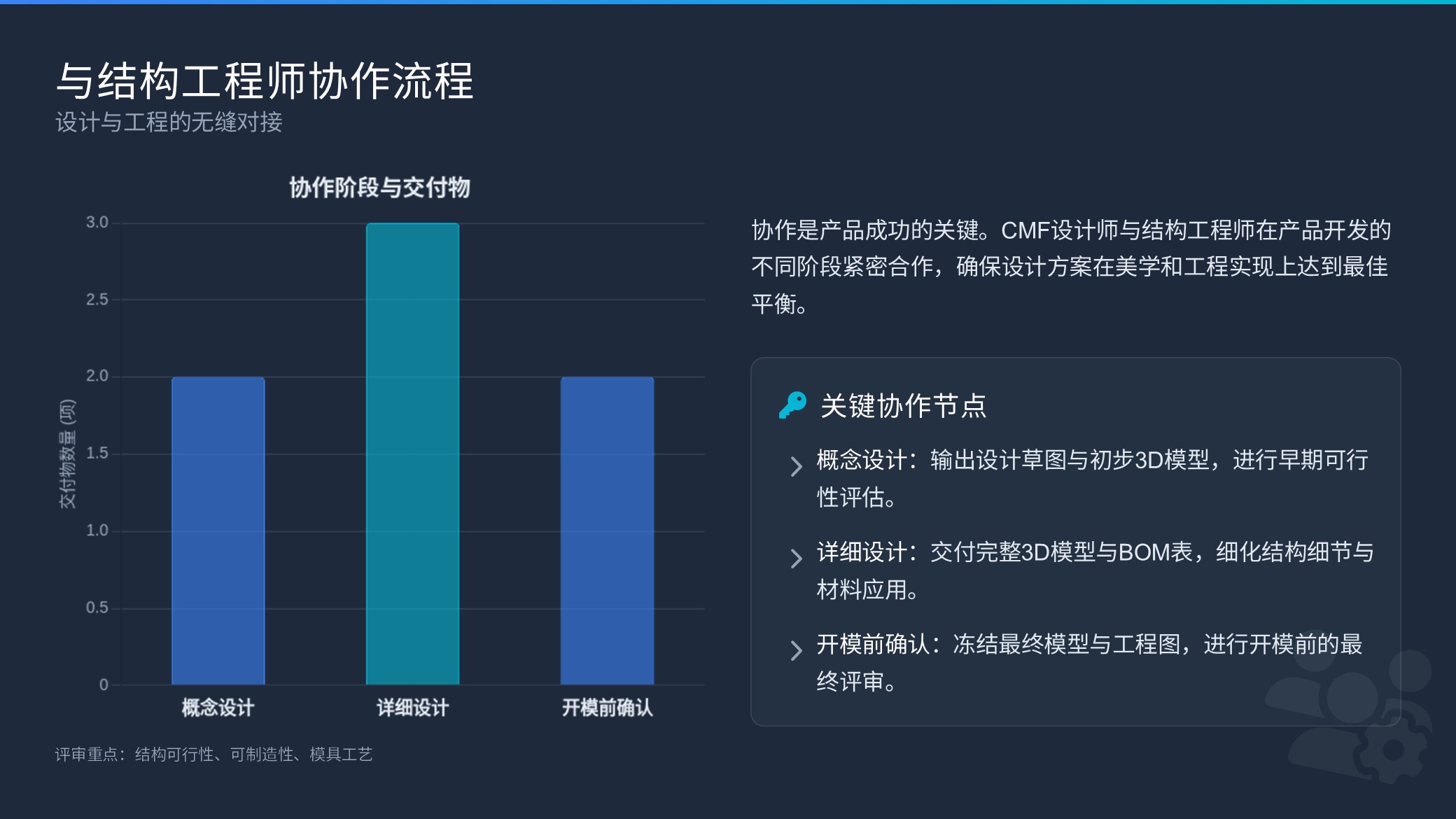

外观设计师需与结构工程师协同，确保产品坚固耐用。

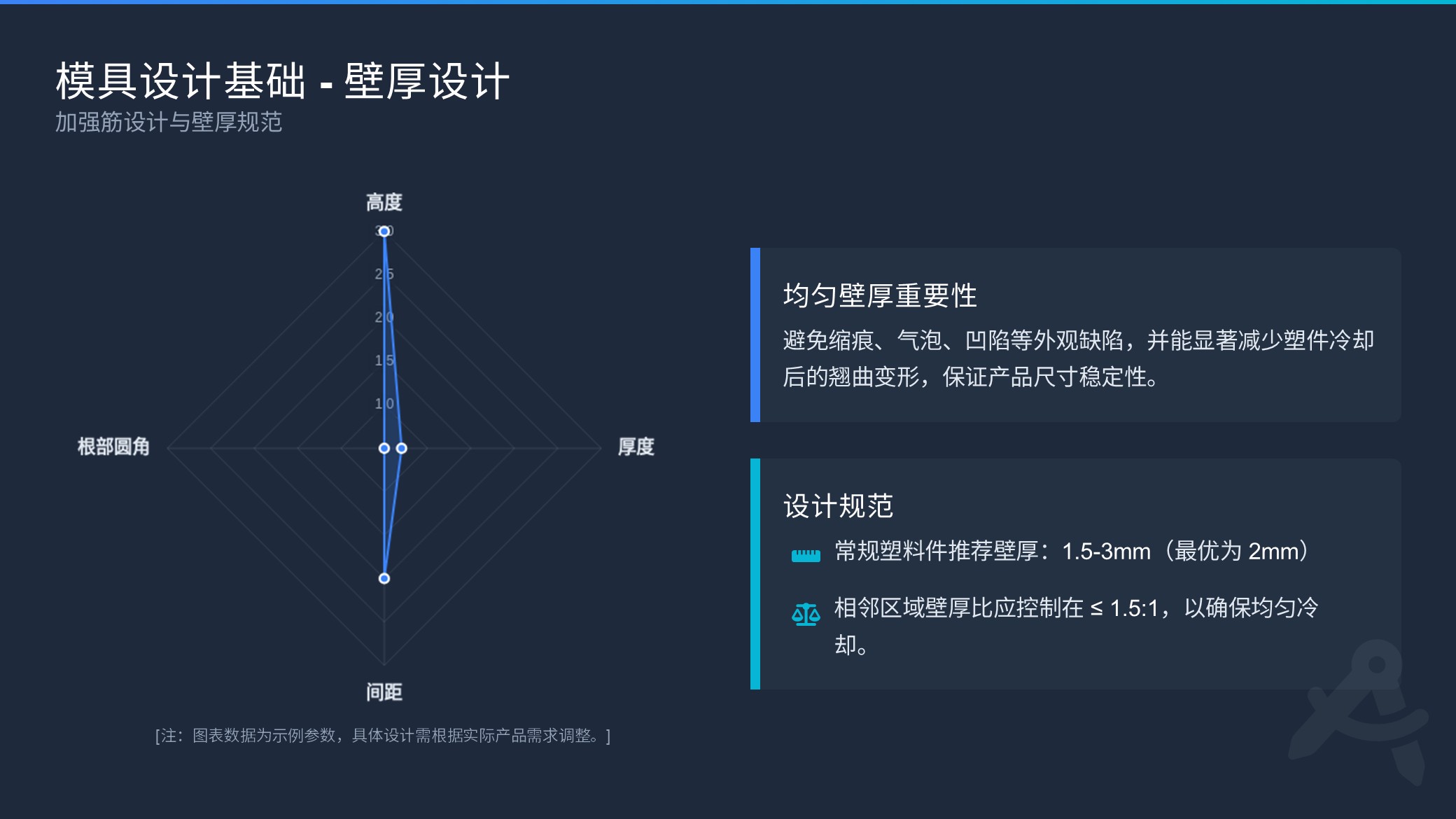

壁厚均匀：
黄金法则：塑胶件的壁厚应尽可能均匀一致。
为什么：不均匀的壁厚会导致冷却速率不同，产生缩水痕（表面凹陷）、内应力，甚至引起翘曲变形。典型缺陷：在一个厚实外壳的表面，正对着内部加强筋的位置，外观面会出现缩痕。
一般范围：ABS/PC等常用塑料壁厚通常在 2.0-3.0mm 之间，视产品大小而定。
加强筋：
厚度：筋的厚度不得超过其连接的主壁厚的 50-60%（以防背面产生缩痕）。
高度：不应超过主壁厚的3倍。
脱模斜度：必须提供足够的脱模斜度。
圆角：根部必须添加圆角（R角）以分散应力，避免开裂。
作用：在尽可能节省材料、保持壁厚均匀的前提下，大幅增加结构强度，防止弯曲。
设计准则：
圆角的重要性：
消除应力集中：尖锐的内角是应力的放大器，是产品在跌落或受载时破裂的起点。
改善流动：圆角使塑料熔体在模具内流动更顺畅，填充更好。
提升美感与安全：圆润的边角触感更舒适，视觉更高级，且更安全。
