智能防雷和防漏电在线监测系统综合方案

智能防雷系统是将传统防雷装置（避雷针、SPD浪涌保护器、接地系统等）与现代信息技术（物联网、传感器、大数据、云平台、人工智能）相结合的综合性防护体系。它不仅能对雷电活动进行实时监测与预警，还能对电气线路、接地系统、浪涌保护装置和漏电隐患进行在线监测，实现“主动预警+实时监控+远程运维”的全生命周期管理。

系统则是智能防雷系统中的安全电气监控模块，主要负责对电气回路、用电设备和接地回路漏电流进行实时监测、分析和预警，及时发现接地不良、绝缘损坏、漏电隐患，从而降低雷电和电气事故叠加导致的火灾或触电风险。

两者结合后，构成“智能防雷+防漏电在线监测”一体化平台，具备以下核心特征：

实时性：秒级采集数据并上传云端；

可视化：图形化界面展示雷电、接地、漏电等多维度数据；

联动性：可与断路器、声光报警器、应急照明等联动；

溯源性：自动记录雷电流峰值、接地电阻变化、漏电历史事件。

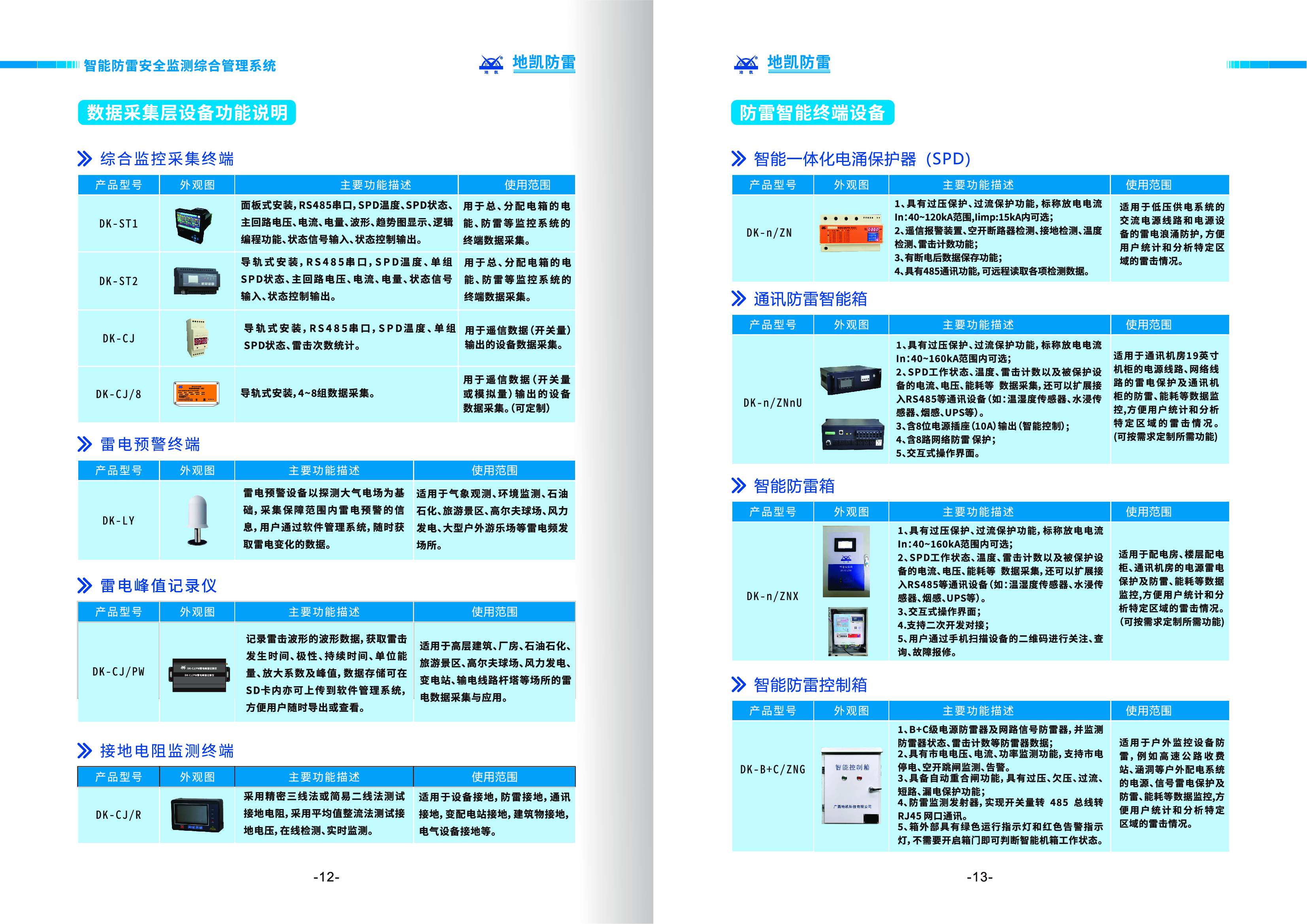

一个完整的智能防雷+防漏电在线监测系统，通常由以下四大功能模块组成：

1. 雷电预警模块

功能：通过大气电场传感器、雷电定位网、气象数据融合，对雷电活动进行提前10–30分钟预警。

典型参数（参考国标 GB/T 21714-2021《防雷预警系统技术要求》）：

电场探测范围：≥20 km；

电场强度测量范围：±20 kV/m，精度±5%；

预警等级：蓝、黄、橙、红四级；

通信接口：RS485 / Modbus-TCP / NB-IoT / 4G；

报警响应时间：≤3 s；

价值：提前关闭或切换敏感设备电源、暂停户外作业、启动备用电源和防护措施，降低直接雷击损失。

2. 接地电阻在线监测模块

功能：对防雷接地系统、保护接地系统、电力设备接地网的电阻值进行24小时在线监测，防止因接地松动、腐蚀或电解地极失效导致防雷能力下降。

典型参数（参考 GB/T 50065-2011《接地装置施工及验收规范》）：

测量范围：0.1 Ω–200 Ω；

精度：±2%FS；

测试电流：≤10 mA（不影响设备运行）；

数据上传周期：1–60 min可调；

报警阈值：按行业要求设定（如通信基站≤4 Ω，石化罐区≤1 Ω，变电站≤0.5 Ω）。

价值：实时掌握接地系统状态，避免雷电流无法有效泄放或电气设备外壳带电。

3. 雷电流记录模块

功能：在线采集SPD或引下线上的雷电流波形、峰值、能量和次数，为事后分析和保险理赔提供数据依据。

典型参数（参考 GB/T 18802.1-2020《浪涌保护器(SPD)》）：

测量电流：2 kA–200 kA（8/20 μs波形）；

峰值记录精度：±5%；

存储容量：≥2000次事件；

波形采样率：≥1 MS/s；

通信方式：4G/RS485；

价值：统计雷电次数、评估SPD剩余寿命、指导后续运维。

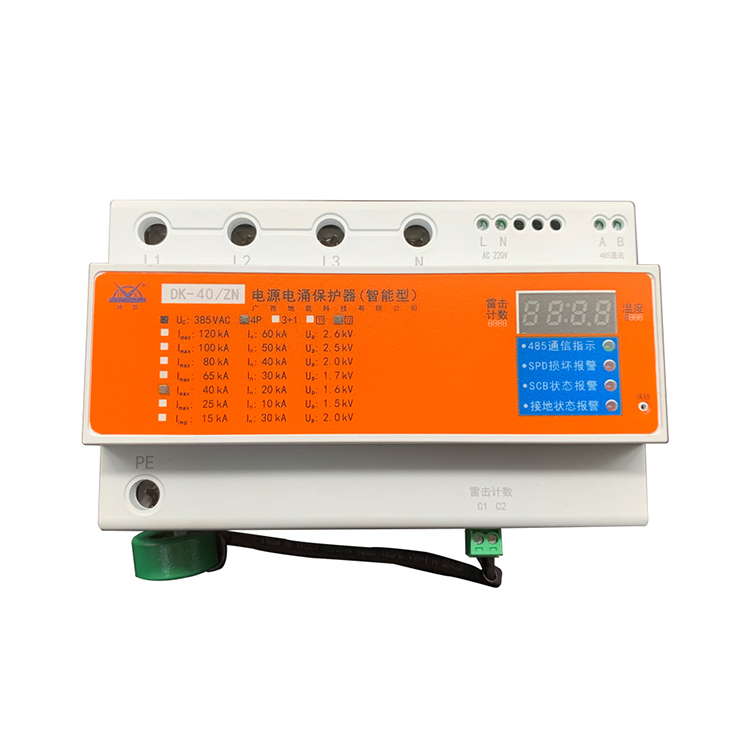

4. 闪电电涌隔离与防漏电模块

功能：在电源和信号线路侧安装高性能SPD并配合隔离器件，实现对浪涌和感应雷的隔离；同时对漏电流、剩余电流进行实时检测与保护。

典型参数：

SPD标称放电电流 In：20 kA（8/20 μs）；

最大放电电流 Imax：40–80 kA（8/20 μs）；

冲击耐受电流 Iimp（I级SPD）：12.5 kA（10/350 μs）；

漏电监测范围：10 mA–1000 mA，精度±1 mA；

自动跳闸时间：≤30 ms（当漏电流超过设定值）。

价值：减少浪涌耦合对下级设备的损坏，提前发现绝缘老化和漏电隐患。

智能防雷与防漏电在线监测系统一般采用“三层架构”：

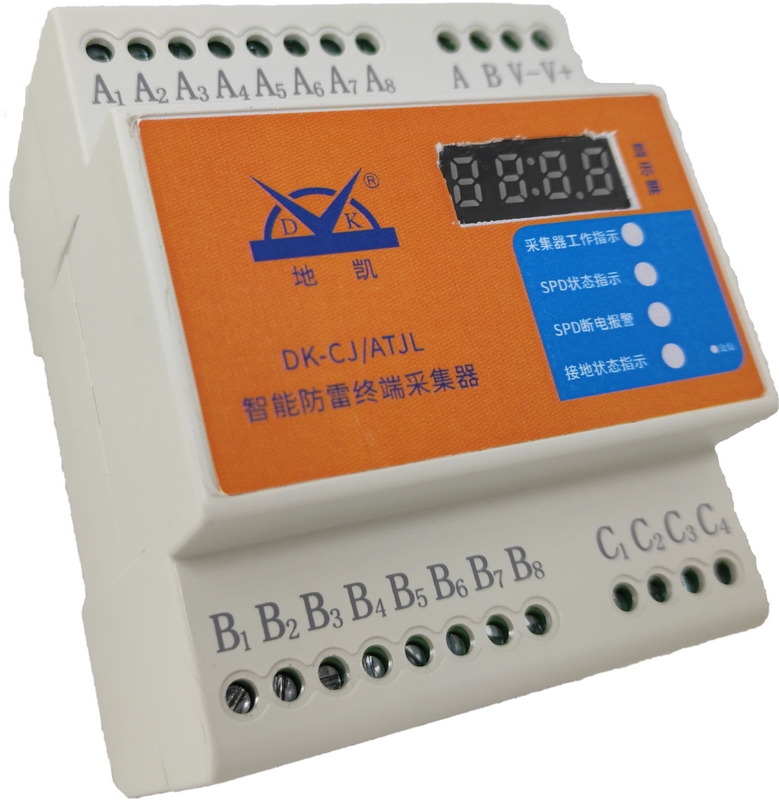

感知层：各类传感器（电场、接地、雷电流、漏电、温湿度、SPD状态）+前端采集单元；

传输层：支持多种通信协议（RS485、CAN、4G、NB-IoT、LoRa、以太网），采用冗余和加密；

平台层：云端大数据平台或本地服务器，提供数据存储、趋势分析、GIS地图展示、报警推送（短信/APP/微信/SCADA）。

平台可实现多站点集中监控，支持历史曲线、统计报表、寿命预测、远程配置阈值，符合《信息安全等级保护2.0》要求。

1. 通信基站与数据中心

需求：大量天馈线、机房设备对雷电与漏电极其敏感；

配置：

电场探测器+本地声光预警；

接地电阻监测≤4 Ω；

SPD选型：电源C级SPD（Imax 40 kA），信号防雷模块（RJ45 1.5 kA）；

漏电监测：30 mA动作阈值，自动切换UPS；

效益：减少基站中断率≥60%，延长SPD寿命。

2. 石化与危险化学品储罐区

需求：易燃易爆环境，接地和防静电要求高；

配置：

I级SPD（Iimp≥25 kA）+防爆接线箱；

接地电阻在线监测≤1 Ω；

漏电流在线监测+本安隔离栅；

雷电预警与防爆报警系统联动；

效益：防止雷电与静电叠加引发火灾爆炸。

3. 电力变电站与配电房

需求：关键供电节点，容错率低；

配置：

大气电场传感器覆盖半径≥30 km；

SPD：I级（Iimp≥12.5 kA）在总配电柜，II级（In≥20 kA）在分配电柜；

接地电阻监测≤0.5 Ω；

漏电保护装置200 mA动作阈值，防止误跳闸；

效益：提高供电可靠性，防止设备绝缘老化。

4. 轨道交通与机场

需求：人员密集、通信与信号系统复杂；

配置：

轨旁/塔台电场探测器+中央监控；

信号线防雷模块（通道数≥32，冲击电流5 kA）；

SPD状态+漏电状态云端集中监控；

效益：保障行车安全与航班调度连续性。

5. 光伏与新能源充电站

需求：直流高压、户外暴露、雷击多；

配置：

直流SPD（Ucpv 1000 V，Imax 40 kA）+熔断器；

接地电阻监测≤4 Ω；

漏电流在线监测直流10 mA起；

效益：降低组件烧毁与直流弧光事故。

与防漏电在线监测系统，是现代防雷技术向数字化、网络化、智能化发展的集中体现。它集成了雷电预警、接地电阻在线监测、雷电流记录、闪电电涌隔离及漏电保护等多功能模块，可在通信、电力、石化、轨道交通、机场、光伏等行业提供端到端的解决方案。
