二合一防雷器与三合一防雷器的区别与行业应用解决方案

在电子设备日益精密、系统互联愈发复杂的今天，雷电电磁脉冲（LEMP）带来的瞬态过电压威胁已成为关键挑战。防雷器作为电气与电子系统的“守护神”，其中二合一与三合一防雷器凭借其集成化设计，在特定场景下展现出显著优势。深入理解它们的区别并正确应用，是构建可靠防护体系的基础。

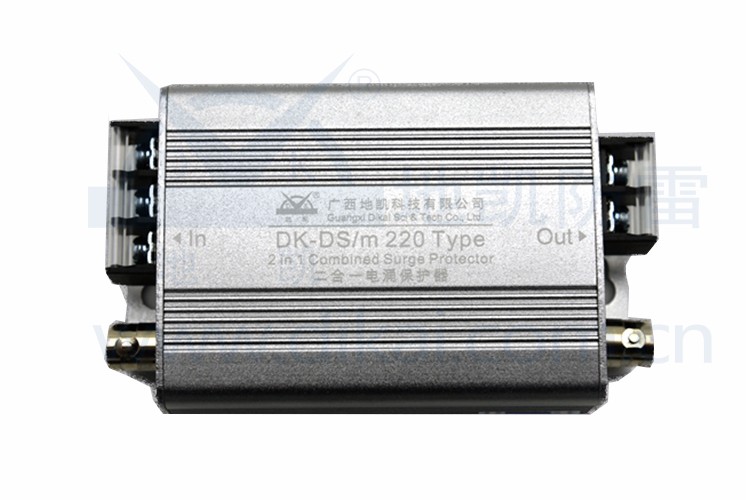

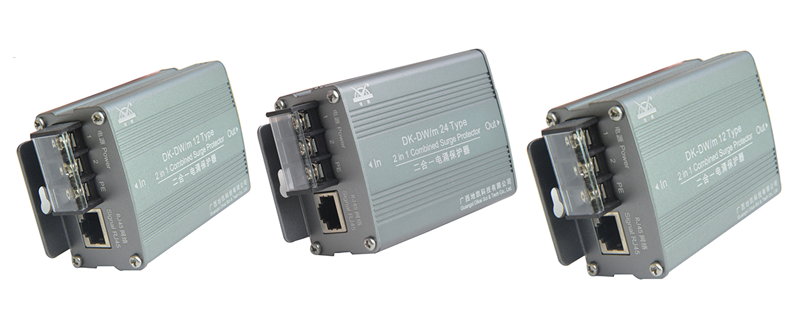

二合一防雷器 (2-in-1 SPD)

防护对象：电源线路 + 信号/控制线路。

典型构成：

一个电源浪涌保护模块（通常为MOV或GDT组合）。

一个信号/控制线路浪涌保护模块（通常为GDT、TVS或半导体放电管）。

设计目标： 为同时需要电源供电和信号传输/控制的单台设备提供一体化的基础防护。它将两种最基础的防护需求集成在一个紧凑外壳内。

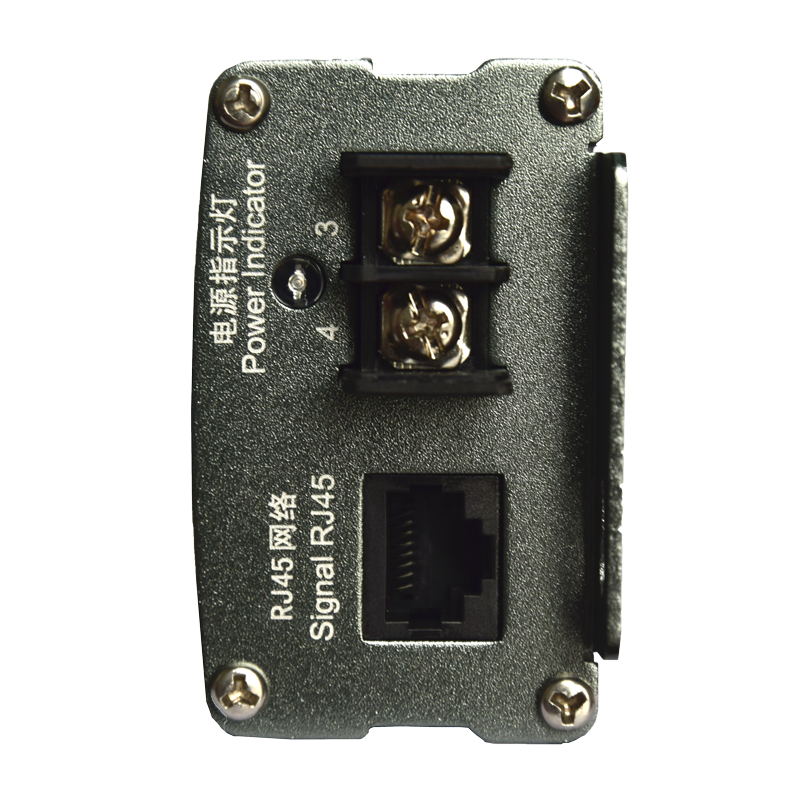

常见接口： 电源输入/输出端子（如接线端子或电源插头插座）+ 信号输入/输出端子（如RJ45、接线端子、同轴接口等）。

典型应用设备： 网络摄像机（PoE供电）、工业现场传感器/变送器（如温湿度传感器、压力变送器）、楼宇对讲门口机、部分安防报警探测器等。

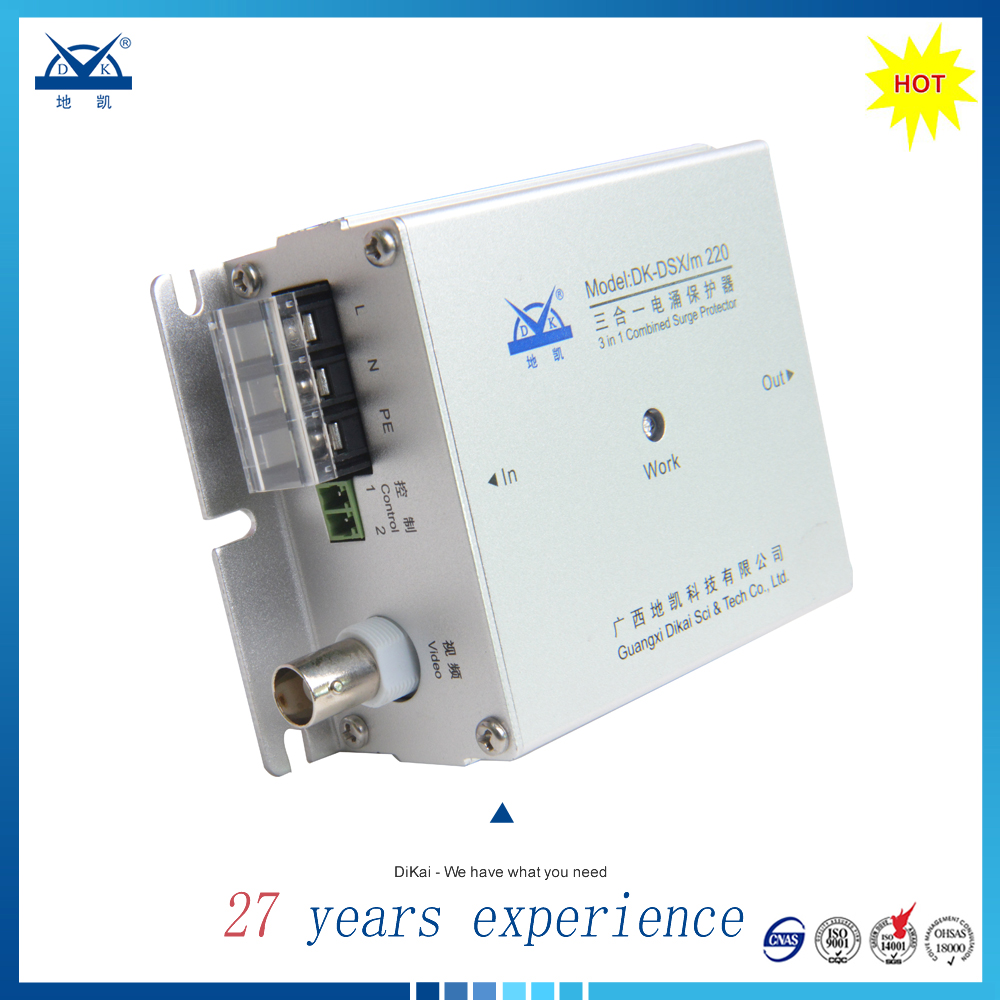

三合一防雷器 (3-in-1 SPD)

防护对象： 电源线路 + 信号/控制线路 + 视频线路。

典型构成：

一个电源浪涌保护模块。

一个信号/控制线路浪涌保护模块。

一个视频线路浪涌保护模块（通常为GDT、TVS或专用视频SPD芯片，需考虑阻抗匹配和带宽）。

设计目标： 为同时需要电源供电、信号传输/控制以及视频传输的单台设备提供全面的、一体化的浪涌防护。它是二合一防雷器的扩展，专门应对视频监控等场景的核心需求。

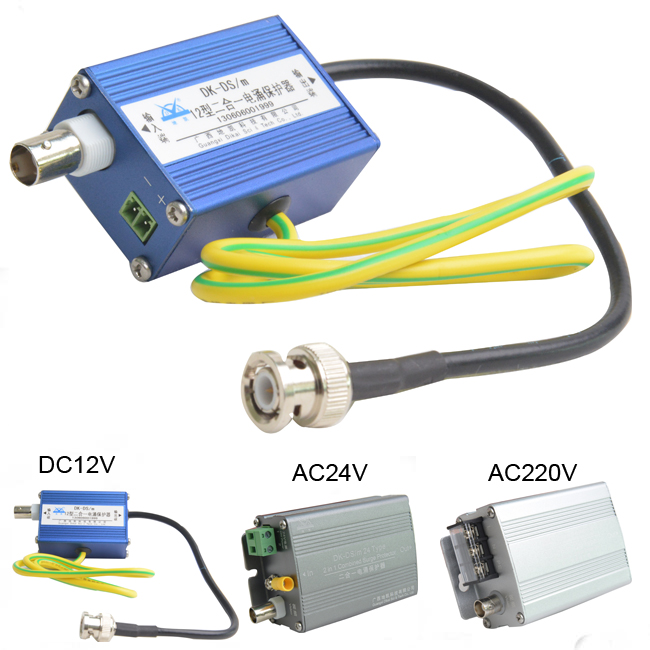

常见接口： 电源输入/输出端子 + 信号输入/输出端子 + 视频输入/输出端子（最常见的是BNC接口，用于模拟视频；也有用于网络视频的RJ45接口）。

典型应用设备： 室外监控摄像机（模拟摄像机、网络摄像机）是绝对主力应用对象。其他可能包括视频会议终端、带视频输出的工业HMI面板等。

智慧城市 & 安防监控 (核心应用领域)

挑战： 大量室外摄像机暴露在直击雷和感应雷威胁下，需同时保护电源（220V AC或PoE）、控制信号（RS485/RS232用于云台控制）、视频信号（模拟CVBS或网络视频）。

解决方案：

模拟摄像机： 三合一防雷器是标配。保护220V AC电源、RS485控制信号、模拟视频信号 (BNC)。安装在摄像机立杆下端或设备箱内，靠近摄像机侧。

网络摄像机 (PoE供电)：

方案一 (二合一)： 使用PoE二合一防雷器。保护PoE供电线路（同时承载电源和数据）和额外的控制信号线路（如RS485）。适用于仅需PoE供电和简单控制信号的球机或固定枪机。

方案二 (三合一)： 使用网络三合一防雷器。保护PoE供电线路（电源+数据）、额外的控制信号线路（RS485）以及为模拟输出接口（如果摄像机有）提供防护。适用于复杂功能摄像机。

关键点： 前端摄像机防护是整个监控系统防雷的重中之重。三合一或针对性的二合一是保障摄像头存活率和视频质量稳定性的关键。

智能交通系统 (ITS)

挑战： 电子警察、卡口、交通信号灯、可变情报板（VMS）、路侧单元（RSU）等设备位于道路旁，雷击风险高。设备通常需要电源、多种通信（光纤转换器、4G/5G、RS232/485）、有时还有视频（如电子警察抓拍）。

解决方案：

电子警察/卡口摄像机： 与安防监控类似，三合一防雷器（电源+控制信号+视频）是主流选择。

交通信号控制机/机柜： 在机柜内为主电源进线安装一级或二级电源SPD。为引出的信号灯电源线（到灯杆）安装电源SPD。为通信线路（如连接中心或相邻机柜的RS485、以太网）安装信号SPD。通常不直接使用二合一/三合一，而是独立模块组合。

可变情报板 (VMS)： 在显示屏控制器端或机柜内，为主电源安装电源SPD，为通信线路（光纤、GPRS/4G、RS232/485）安装对应的信号SPD。若VMS控制器与显示单元分离且有视频线连接，则需考虑视频SPD。

路侧单元 (RSU)： 通常需要电源和多种通信（以太网、RS232/485、CAN等）。根据具体接口，可选择在机箱内安装组合式SPD（电源+对应信号SPD），或采用定制化的多合一防护模块。二合一是常见基础配置。

关键点： ITS设备昂贵且关乎公共安全，需分层级防护（电源入口、设备前端）。二合一/三合一主要应用在设备前端接口。

新能源发电 (光伏、风电)

挑战： 电站地处空旷区域，易遭雷击。需要保护直流侧（PV组件至逆变器）、交流侧（逆变器输出至电网）、以及关键的监控和数据采集（SCADA）信号。

解决方案：

组串逆变器/微型逆变器直流侧： 在逆变器直流输入端安装光伏专用直流SPD (Type II)。此为独立电源SPD。

组串式逆变器交流侧： 在逆变器交流输出端安装交流电源SPD (Type II)。此为独立电源SPD。

数据采集器/通讯柜： 为通讯设备电源（通常为AC 220V或DC 24V/48V）安装对应的电源SPD。为关键的信号/通信线路（如连接逆变器、环境监测仪的RS485、连接远程监控中心的4G/光纤以太网）安装信号SPD。在通讯柜内，常使用组合方案（电源SPD模块 + 信号SPD模块）。

应用二合一/三合一场景： 位于室外远端的风机/光伏板环境监测传感器（如辐照仪、风速风向仪）。这类传感器通常需要工作电源（DC或AC）和信号输出（RS485/4-20mA）。为其安装二合一防雷器（电源+信号）是有效且经济的方案，直接保护传感器本体。

工业自动化与过程控制

挑战： PLC、DCS、现场仪表（压力、温度、流量变送器、阀门定位器）分布在工厂各处，连接线路长，易受感应雷和操作过电压影响。防护关乎生产连续性与安全性。

解决方案：

控制系统柜 (PLC/DCS)： 主电源进线安装电源SPD (Type II)。为I/O模块连接的现场信号总线（如Profibus DP、Modbus RTU RS485）安装总线型信号SPD。为以太网通信（连接HMI、SCADA）安装以太网SPD。通常为独立模块组合。

现场仪表：

二线制仪表 (4-20mA)： 在仪表端或安全栅端安装为4-20mA回路设计的专用信号SPD。保护仪表和控制系统输入卡。

需要独立电源的仪表/执行机构： 对于安装在现场且同时需要工作电源（24VDC或220VAC）和信号（RS485、以太网）的智能仪表或阀门，在其接线盒内安装二合一防雷器（电源+信号）是最直接有效的防护手段。

关键点： 工业现场环境复杂，需考虑防爆、防护等级（IP）要求。二合一防雷器在现场设备端的应用非常普遍且必要。

明确防护需求： 这是根本！仔细分析目标设备需要保护哪些线路：

只有电源和信号/控制线 -> 二合一防雷器。

有电源、信号/控制线，还有视频线-> 三合一防雷器。

只有电源-> 专用电源SPD。

只有信号 -> 专用信号SPD。

匹配电气参数：

电压等级： 电源SPD模块的Uc（最大持续运行电压）必须大于线路正常工作电压（考虑波动）。信号/视频SPD的工作电压需匹配线路信号电平。

电流/功率： 电源SPD需满足设备工作电流要求（特别是PoE二合一）。

信号类型与速率： 信号/视频SPD必须兼容信号类型（RS485、以太网、模拟视频、SDI等）并满足其带宽/数据传输速率要求，避免信号衰减或失真。网络视频防护需选择支持相应速率（如百兆、千兆）的SPD。

性能等级 (In / Imax / Iimp)：

根据安装位置（LPZ0-1边界需更高等级）和风险评估，选择满足IEC 61643或GB/T 18802系列标准要求的通流容量（In / Imax / Iimp）和电压保护水平（Up）。

接口与安装方式：

确保防雷器的输入/输出接口类型（端子排、插头、BNC、RJ45等）与现场线缆匹配。

选择适合现场安装环境的外壳（防护等级IP、防爆要求）和安装方式（导轨式、螺丝固定等）。

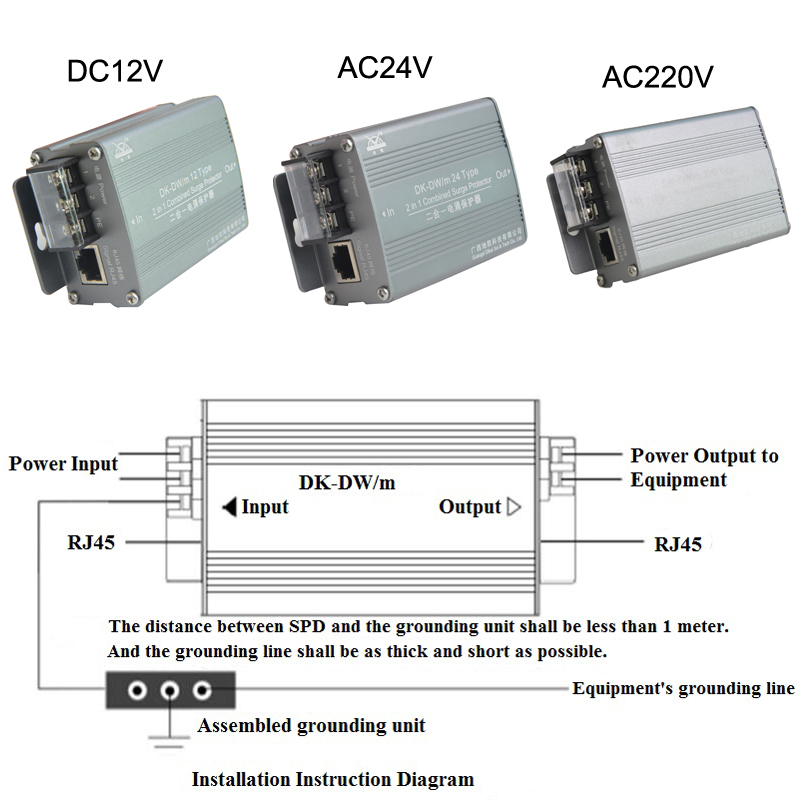

正确安装 (至关重要！)：

靠近被保护设备： 尽可能安装在设备进线端口处（< 0.5米），缩短设备与SPD间的导线长度。

良好接地： 防雷器的接地端子必须用短而粗的导线（建议≥6mm²，长度<0.5米）连接到等电位接地端子排或接地网。接地不良是防护失效的最常见原因！

接线规范： 所有线路（相线、中性线、PE线、信号线）应正确接入对应端子，避免接反。输入/输出不可接反。

状态指示与维护： 选用带遥信或可视状态指示（如窗口色标）的防雷器，便于巡检和维护更换。

是面向现代多接口电子设备“贴身防护”的利器，其核心价值在于集成化、便捷性和针对性。二合一专注于电源与信号/控制的双重防护，而三合一则在此基础上增加了对视频线路的关键保护。
