防雷箱与箱式浪涌保护器的综合应用方案

在现代电气系统和信息化基础设施广泛部署的背景下，雷击引发的过电压对设备安全构成了重大威胁。为应对这种风险，防雷箱和箱式浪涌保护器（SPD）在电力系统和各类建筑项目中被广泛应用。

将从作用、工作原理、安装与接线注意事项、以及行业应用方案等方面，系统介绍这两类防雷设备。

1. 防雷箱的作用

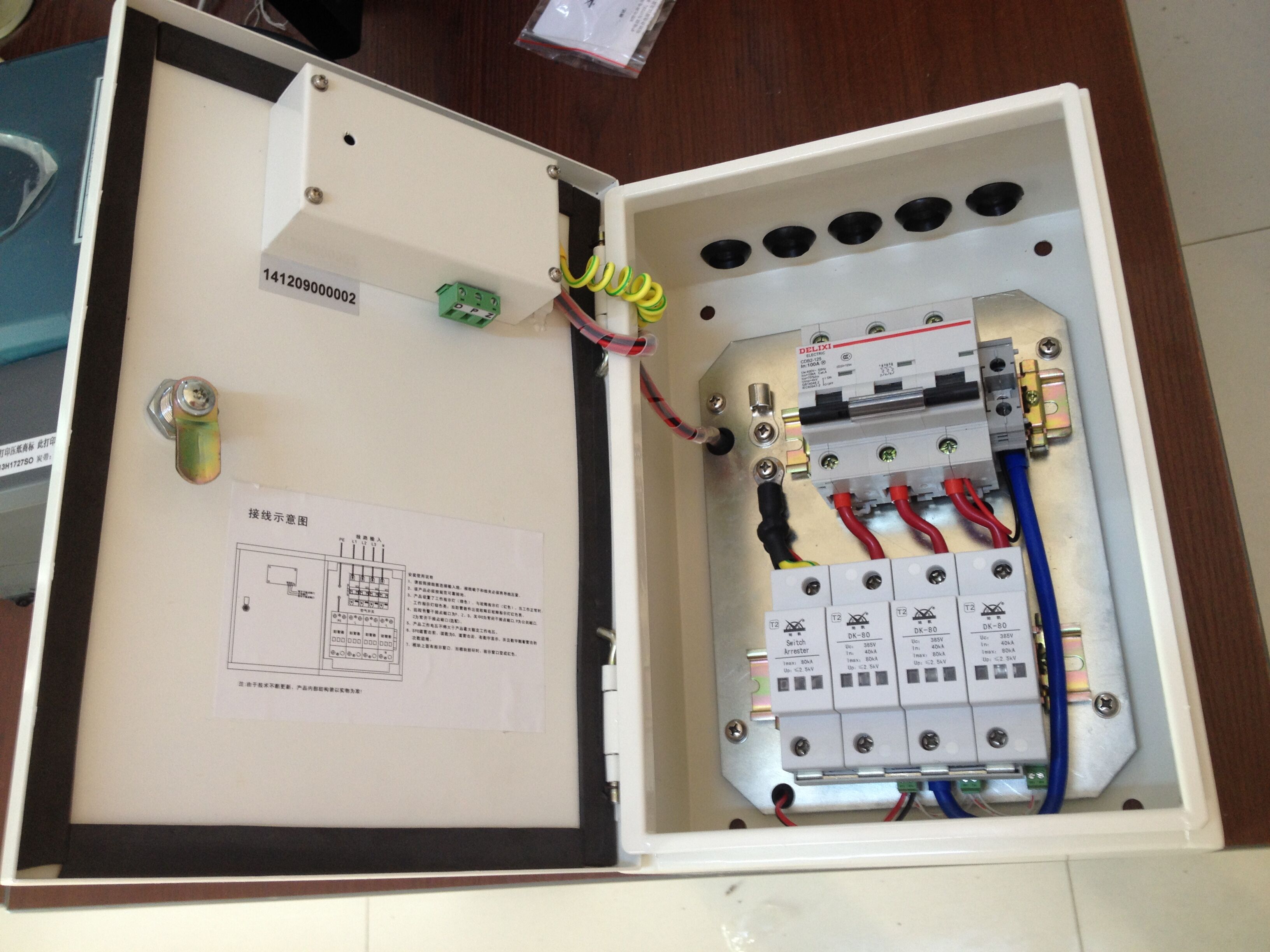

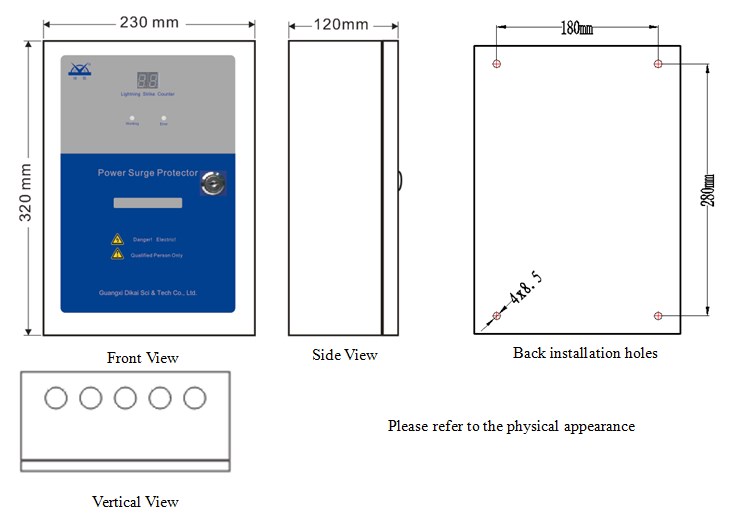

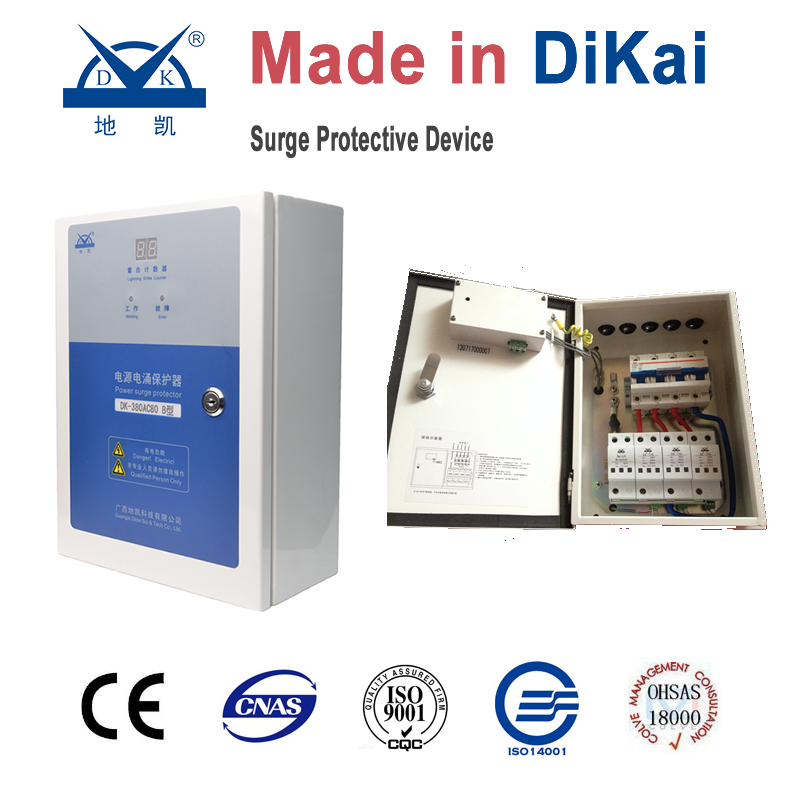

防雷箱是一种将多个浪涌保护模块、隔离器件、指示模块和接线装置集成于一体的配电型防雷设备。其主要功能包括：

防止雷击引入的浪涌电压进入用电设备；

实现系统级别的电源防雷、信号防雷、接地联动；

提供过电压泄放路径，降低设备端子电位差；

提升系统防雷等级，符合国家及行业标准要求。

2. 箱式浪涌保护器的作用

箱式浪涌保护器是指内置一体化SPD模块的防护设备，通常用于配电箱、控制柜的进线处，其特点是结构紧凑、安装方便。其作用为：

拦截和释放雷电浪涌能量；

保护下游电子设备免受瞬态过电压冲击；

支持状态监测与失效告警（部分型号配备遥信端子）；

适用于不同系统接地方式（TN-S、TN-C、TT、IT）。

1. 动作机制

无论是防雷箱还是箱式SPD，其基本原理均基于SPD的工作机理。SPD主要依赖以下元器件：

压敏电阻（MOV）：当电压超过其阈值（Uc）时迅速导通；

气体放电管（GDT）或火花间隙：用于承受大能量冲击；

泄流通道：将多余电压和电流快速泄放至地线；

后备保护器件（如SCB）：在SPD失效时切断电源，防止火灾。

2. 能量分段泄放

多级防雷箱或箱式SPD通常设计为三级结构：

一级SPD：高能泄放型，安装在主配电室，Iimp ≥ 12.5 kA；

二级SPD：中能保护，Imax ≥ 40 kA，保护区域包括楼层配电箱；

三级SPD：精密保护，Up ≤ 1.2 kV，用于精密终端设备。

1. 安装注意事项

选型匹配系统参数：包括系统电压、接地形式、SPD的Uc、电涌能力（Iimp、Imax）；

遵循国标规范：《GB 50057》《GB/T 18802.1》《GB 50343》为主要参考标准；

防雷接地必须规范：接地电阻≤4Ω，宜使用专用防雷接地极；

避免回路干扰：SPD进出线不应交叉，尽量短直，防止形成耦合；

具备遥信功能的SPD应连接至监控系统，实现远程告警。

2. 接线方法

接地方式区分：

TN-C系统：采用三相四线制接法，N-PE需合并；

TN-S系统：三相五线制，L1/L2/L3/N/PE各自独立接入SPD；

TT系统：SPD需具备独立接地系统；

IT系统：SPD需要配置对地电压不超过Uoc的保护方案。

接线图示说明：

L/N端接电源进线；

PE端接地线，短粗导线连接至接地汇流排；

遥信端子（可选）接至报警器或PLC系统；

后备保护器（SCB/MCB）串联于SPD前端。

1. 建筑配电系统

一级防雷箱：设于建筑物总配电室，采用I级SPD，泄放直击雷能量；

二级箱式SPD：布置在楼层分配电箱中，保护中压设备；

三级防雷插座或精密SPD：保护服务器、消防控制器等。

2. 通信与数据中心

安装信号防雷箱与电源防雷箱，兼具RJ45、RS485、视频同轴信号保护；

部署监控型SPD，通过RS485/BUS接入防雷监控系统，实现状态远程监控；

采用可更换模块式SPD，便于维护和更换。

3. 工业控制系统

配置工业级防雷箱，支持冗余电源与远程控制；

对PLC、电源驱动模块配置高响应速度的SPD模块；

多重防护，结合EMC滤波器和SPD进行联合布设。

4. 轨道交通与机场

防雷箱集成于信号机房、道岔控制柜、电源分配单元（PDU）；

防雷箱内部可配置浪涌保护模块、隔离变压器、雷电计数器等；

必须满足高雷电密度地区应用标准（如IEC 62305）。

5. 充电桩与新能源系统

配备直流和交流防雷箱，用于直流侧（600-1000VDC）与交流侧（AC380V）；

配合PV光伏系统，布设光伏专用SPD与电源分布箱一体化防雷箱；

必须具备高耐受电压冲击和高频干扰能力。

作为防雷系统中的关键组成部分，不仅提升了建筑电气系统的抗雷电能力，也为工业、通信、交通等关键领域提供了强有力的电气安全保障。正确的产品选型、规范的安装与合理的接线，是保障其防护效果的基础。随着智能化技术发展，集成遥测、监控和智能告警的智能防雷箱将成为未来发展的主流，为智慧城市和数字基础设施提供更可靠的雷电防护解决方案。
