二合一与三合一信号浪涌保护器的技术解析及行业应用

在电子设备和通信系统高度普及的今天，浪涌电压（如雷电感应、电网波动）已成为威胁设备安全的主要因素之一。

作为防护关键设备的核心组件，其技术选型直接影响系统的可靠性。二合一与三合一信号浪涌保护器因功能集成度的差异，在应用场景和技术特性上存在显著区别。

将从技术原理、行业应用、国家标准等多维度展开分析，为工程实践提供参考。

浪涌保护器（Surge Protection Device, SPD）的主要作用在于将突发的过电压信号吸收或旁路，避免高能浪涌通过被保护的电路，对敏感器件造成不可逆的损伤。一般来说，其基本原理是利用器件本身的非线性电压—电流特性，在电压超过设定阈值时迅速导通，将多余能量泄放至地线，从而使被保护的设备免受过高电压冲击。常用的保护元件包括：

金属氧化物压敏电阻（MOV）： 在浪涌来临时迅速降低阻抗，吸收能量；

瞬态电压抑制二极管（TVS）： 快速响应，能在纳秒级时间内将过电压钳位在安全电压；

气体放电管（GDT）： 对大能量浪涌具有较高的承受能力，常用于保护电信和电力系统中的高电压信号。

通过合理组合这些元件，设计人员可以实现针对不同应用场景的保护方案，有效地抑制各种外界电磁干扰和瞬态过电压的影响。

1. 定义与核心功能

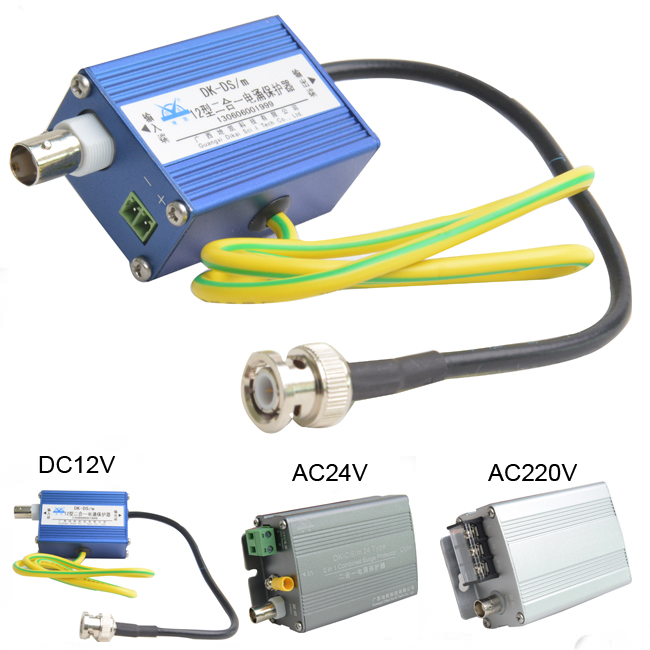

二合一信号浪涌保护器：整合两种独立的防护机制，通常为“电压钳位”与“电流泄放”功能的结合，或对两类信号线路（如电源+信号线）的协同保护。

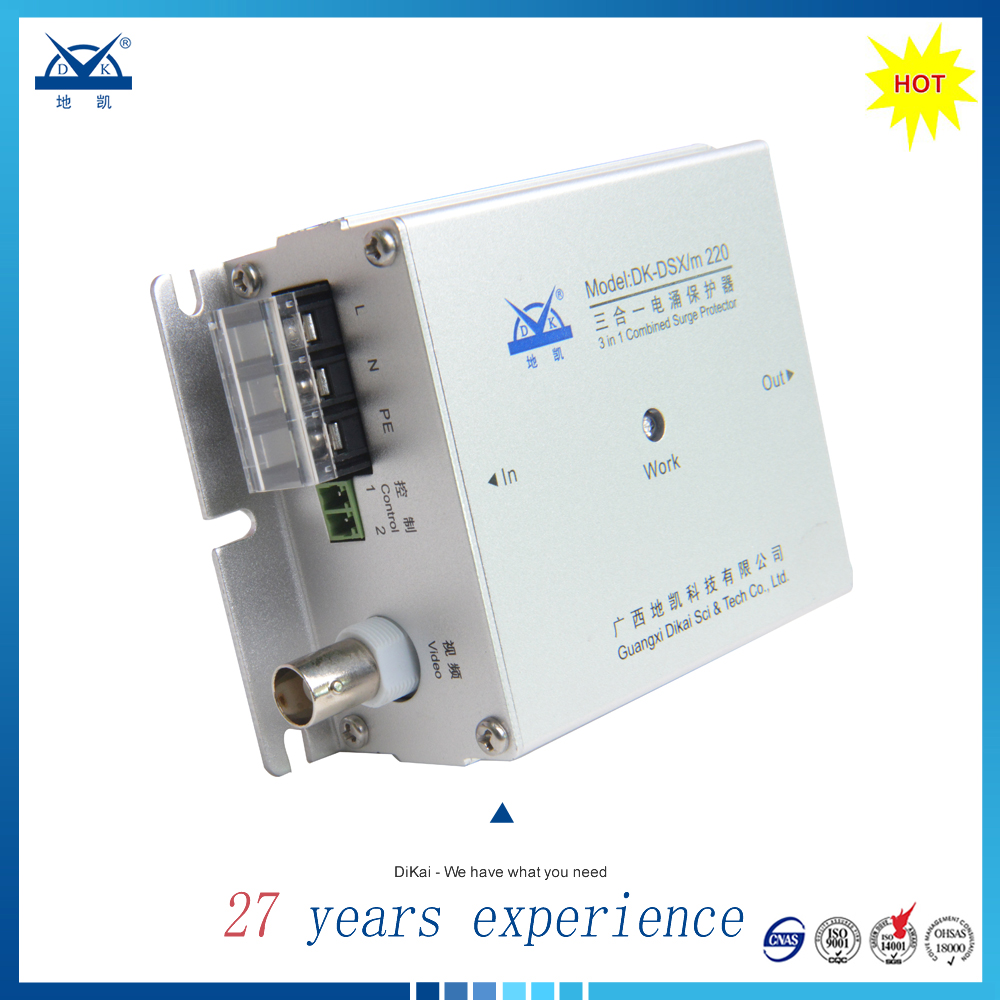

三合一信号浪涌保护器：在二合一基础上增加第三种防护维度，例如集成“滤波隔离”功能，或同时保护电源、数据、视频三类线路，实现多路径浪涌抑制。

2. 技术原理对比

二合一保护器：多采用“GDT（气体放电管）+TVS（瞬态抑制二极管）”组合，GDT负责泄放大电流，TVS快速钳位残压，适用于单一信号类型但需多级防护的场景。

三合一保护器：可能采用“GDT+TVS+滤波电路”结构，或在同一设备内设置独立模块分别处理电源、以太网、同轴信号，通过多级泄放和频段隔离降低干扰。

3. 关键参数差异

通流容量：三合一因需处理多线路浪涌，通常具备更高的通流能力（如20kA vs. 15kA）。

插入损耗：三合一因集成滤波功能，可能在高频信号场景下引入更低损耗（<0.5dB）。

响应时间：二合一依赖TVS的纳秒级响应，而三合一若含GDT则可能存在微秒级延迟。

1. 二合一信号浪涌保护器的典型场景

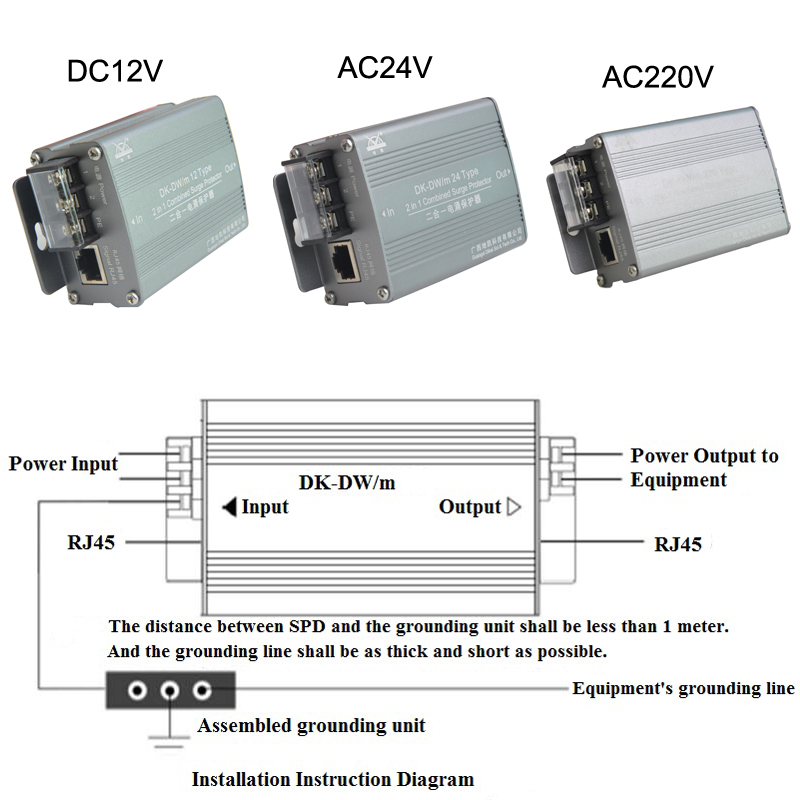

安防监控系统：保护摄像头供电（12V DC）与视频信号（同轴或RJ45），防止雷击沿电源线或视频线侵入。

工业RS485通信：在PLC控制网络中，同时对RS485数据线和24V电源线进行防护，确保工业现场总线稳定性（如地凯科技DK防雷器系列）。

2. 三合一信号浪涌保护器的复杂应用

智能交通系统：同步防护交通信号灯的220V AC电源、光纤通信模块及视频监控链路（如中天科技的ZT-SPD3系列），避免多线路浪涌导致系统瘫痪。

5G基站：在AAU（有源天线单元）中集成对直流电源、CPRI光纤接口及环境监控信号的保护。

3. 行业解决方案案例

电力配网自动化：

用于DTU（配电终端单元），防护交流采样、以太网通信及开关量信号，符合GB/T 32512-2016要求。

医疗影像设备：在CT机的X射线发生器与DICOM数据传输间部署二合一保护器，确保EMC兼容性（参考IEC 60601-1-2）。

三、核心作用与附加功能

1. 基础防护作用

泄放浪涌电流（8/20μs波形下可达40kA）。

钳位残压至设备耐受阈值以下（如<50V）。

阻断地电位反击引发的共模干扰。

2. 三合一保护器的增值功能

频域隔离：通过LC滤波抑制高频噪声（如100MHz以上），适用于工业以太网。

状态遥信：干接点输出故障报警信号，支持物联网远程运维。

热插拔设计：模块化替换避免系统停机，符合TIA-968-A标准。

通用标准

GB/T 18802.21-2016：《低压电涌保护器 第21部分：电信和信号网络的电涌保护器（SPD）性能要求和试验方法》——明确插入损耗、回波损耗等关键指标。

GB 50343-2012：《建筑物电子信息系统防雷技术规范》——规定SPD安装位置（如LPZ0-1边界）与级间配合。

行业专用标准

YD/T 1542-2016：《信号网络浪涌保护器技术要求和测试方法》——针对通信基站SPD的振动与高低温测试。

TB/T 2311-2017：《铁路信号设备防雷规范》——要求三合一保护器满足EN 50121-4的EMC性能。

选型原则

二合一：适用于信号类型单一、成本敏感的场景（如小型光伏逆变器）。

三合一：推荐用于多信号交织、可靠性要求高的系统（如轨道交通PIS系统）。

技术演进方向

智能化：集成自诊断芯片，实时监测劣化状态（如施耐德iSUP系列）。

宽频防护：应对5G毫米波频段（28GHz）的浪涌抑制需求。

的差异本质在于防护维度的扩展性。随着工业4.0与智慧城市的发展，三合一保护器在复杂系统中的占比将持续上升，但其设计需兼顾多标准合规性与定制化需求。工程师应在准确评估系统风险（如雷击密度Ae值）的基础上，结合国标与行业规范进行选型，以实现防护效能与经济效益的最优平衡。
