随着工业自动化、物联网（IoT）、智能建筑、能源管理和通信技术的广泛应用，信号系统和总线的稳定性变得至关重要。信号总线作为信息传输的载体，其稳定运行直接关系到系统的可靠性和安全性。然而，雷电、电力设施故障、设备切换、开关电器等因素可能导致信号总线发生浪涌，威胁到系统设备的正常运行。因此，选择适当的信号浪涌保护器，并合理布置与接线，是确保信号系统安全可靠的关键环节。
地凯科技
将深入分析信号总线浪涌保护器的选型方法、布置和接线方案，并根据不同行业的实际需求，提出相应的解决方案，力求为用户提供全面的指导。
信号浪涌保护器（SPD）用于保护信号线路免受浪涌电压（如雷电和电力系统故障等）对设备造成的损害。正确的选型对于保证设备和系统的安全至关重要。
保护电压：信号浪涌保护器应选择保护电压适应于信号系统工作电压的产品。对于低压系统（如RS-232、RS-485等信号总线），应选择能够承受较低工作电压的浪涌保护器。
浪涌电流承受能力：浪涌保护器需要具备较高的瞬时浪涌电流承受能力。应根据信号线的长度、所处环境（雷击频率等）以及设备的承受能力来选择适合的浪涌保护器。常见的浪涌电流承受能力从几千安培到上万安培不等。
响应时间 信号浪涌保护器应具备极短的响应时间，确保在浪涌电压产生的瞬间，设备能够及时得到保护。响应时间通常在纳秒级别，较短的响应时间有助于减少浪涌对信号传输的影响。
保护方式 根据保护信号线的种类和环境要求，可以选择不同的保护方式：
差模保护：用于防止两条信号线之间的电压差导致浪涌。
差模与共模保护组合：适用于高要求的复杂环境，能够提供全方位的保护。
气体放电管（GDT）型：适用于高能量浪涌的环境，但反应速度相对较慢，适合用于较粗的信号线。
金属氧化物压敏电阻（MOV）型：反应速度较快，适用于常见的信号系统。
硅二极管型：速度最快，适用于要求非常高的精确保护环境。
不同类型的信号系统（如RS-232、RS-485、CAN、以太网、光纤、I/O端口等）具有不同的电气特性和传输要求。浪涌保护器的选型需要考虑到以下因素：
信号电压和电流：根据信号线的工作电压和电流来选择合适的浪涌保护器，确保其能够承受信号线上的最大浪涌电压。
接口标准：不同的信号接口（如差分信号、单端信号）对浪涌保护器的要求不同。选择时需要确保浪涌保护器能够兼容所选接口的工作特性。
工作温度范围 不同的工作环境对浪涌保护器的温度要求不同。选择时应确保浪涌保护器的工作温度范围与现场的环境温度匹配，避免因高温或低温导致设备性能下降或失效。
信号浪涌保护器的布置和接线方案直接影响到其保护效果。合理的布置不仅能够提高保护效果，还能够避免在信号系统中引入额外的干扰。
靠近受保护设备：信号浪涌保护器应布置在接近受保护设备的位置，以最小化信号线中的浪涌电压传导路径。通常，浪涌保护器应安装在信号线路的进线端。
最小化接地电流回路：浪涌保护器需要与地之间建立一个低阻抗路径，尽量减少接地电流回路，以提高保护效果。
多重保护：对关键设备，如PLC、传感器、控制器等，建议采用多重保护措施。例如，信号线和电源线都可分别配置浪涌保护器。
接地方式：信号浪涌保护器的接地至关重要。接地应尽量短且粗，以减少电流流动的阻抗。对于系统中多个设备的接地，应该采用单点接地，避免形成地环路。

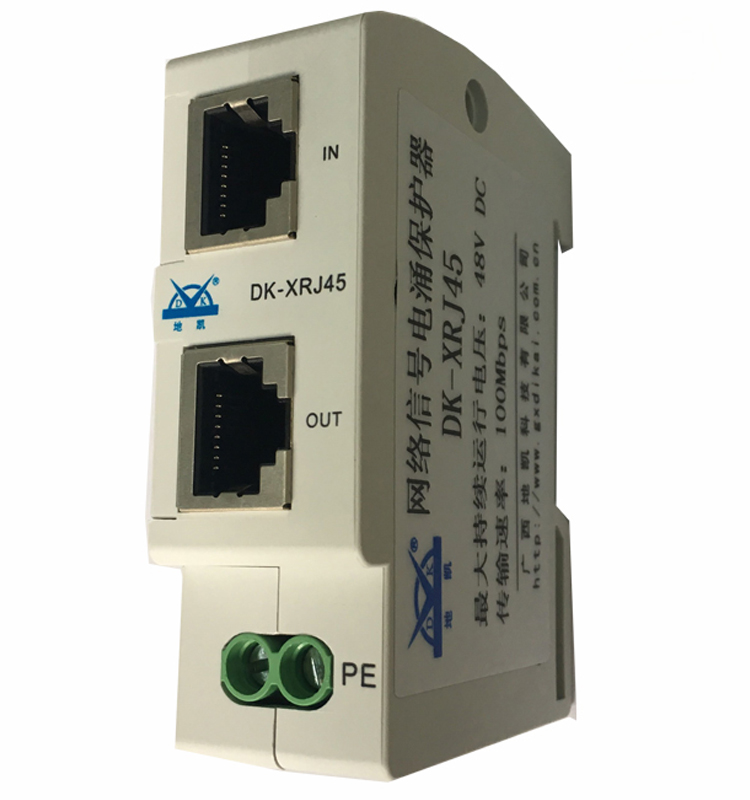

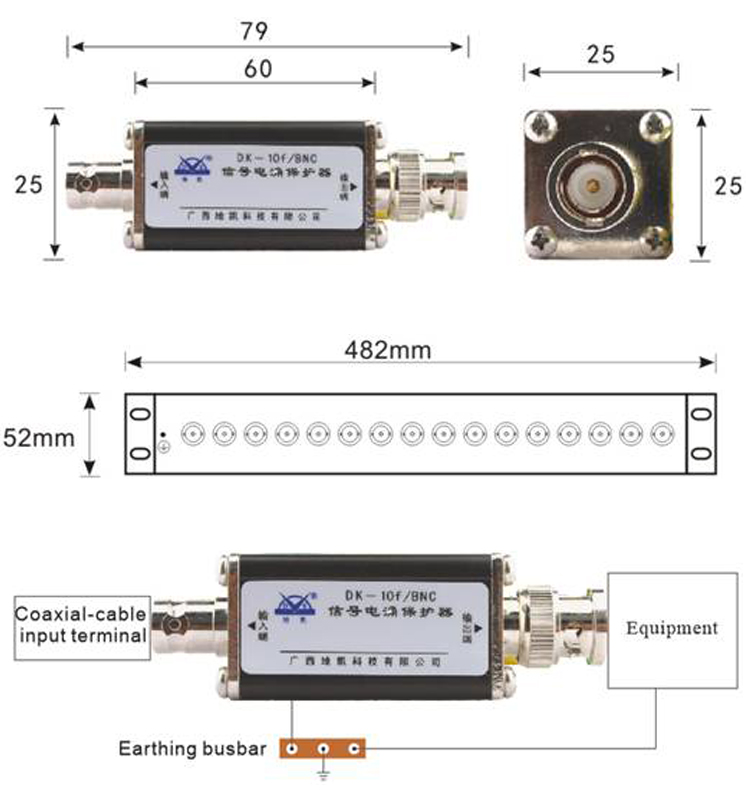

信号线与浪涌保护器的连接：在信号线路中，浪涌保护器应连接在信号线和地之间。连接时需要注意信号线路的极性，确保保护器与系统之间的匹配。
屏蔽线连接：对于存在电磁干扰的信号线，建议使用屏蔽线。屏蔽线应接地，以提供更好的保护效果。
并联配置：信号浪涌保护器通常采用并联配置，这样可以直接将浪涌电流引导至地，避免信号线路受到影响。
串联配置：在某些特殊情况下，例如需要精确控制信号波形的系统中，可以采用串联配置。串联配置可以有效限制信号的电流变化，但可能引入一定的信号衰减。单端接线：对于单端信号（如RS-232），可以通过将浪涌保护器并联连接在信号线与地之间来实现保护。
差分信号接线：对于差分信号（如RS-485、CAN），需要选择具有差分信号保护功能的浪涌保护器，这种保护器通常会在信号线与地之间并联接入保护电路，同时保证信号的对称性与完整性。
隔离与屏蔽：在一些高频信号或需要电磁兼容的场合，可以选择具有隔离功能的浪涌保护器，或者在保护器外加屏蔽来进一步减少干扰。
信号浪涌保护器的分段布置 在复杂的系统中，尤其是大范围分布的设备系统中，采用分段布置方式进行浪涌保护能够更有效地隔离浪涌源并降低系统损伤的风险。例如，在一个传感器网络中，可以在每个传感器与控制器之间安装单独的浪涌保护器。
不同的行业对信号浪涌保护器有不同的需求，下面是几种典型行业的解决方案。
需求：工业自动化领域常常依赖于PLC、DCS、HMI、传感器、执行器等设备，这些设备通常通过RS-485、CAN、Modbus等协议进行通信。浪涌电压可能会通过这些信号线路对设备造成破坏。
解决方案：对于工业环境，选择高承受能力、短响应时间的浪涌保护器，并合理布置于设备进线端，确保设备与控制系统之间的信号稳定性。可以使用气体放电管（GDT）型和金属氧化物压敏电阻（MOV）型浪涌保护器。
需求：智能建筑中的信号系统包括楼宇自动化系统、安防监控、门禁系统、智能灯光控制等，信号传输线路易受到雷击、电力设备切换等因素影响。
解决方案：选择低工作电压的浪涌保护器，并布置在主控制器和设备之间。对于长距离的信号传输线，采用分段保护方案。考虑到智能建筑的复杂性，使用多重保护措施，确保系统稳定性。
需求：通信系统的信号传输线路对浪涌保护要求极高，尤其是在雷电多发的地区。浪涌电压可能通过通信线路引发系统故障或损坏。
解决方案：采用硅二极管型信号浪涌保护器，能够提供最快的响应时间，并且可以与通信线路并联安装。在每个关键节点上布置浪涌保护器，并确保有良好的接地系统。
需求：随着新能源产业的发展，光伏、风电等新能源系统中也有大量的信号总线需要保护。信号浪涌可能通过传感器线路传递到控制系统。
解决方案：在信号线路和电力线之间设置信号浪涌保护器，尤其在电池管理系统（BMS）、逆变器与控制器之间需要重点保护。
地凯科技信号总线浪涌保护器
的选型、布置与接线方案在不同行业中的应用至关重要。通过科学的选型、合理的布置和接线，可以有效防止浪涌电压对设备的损害，提高系统的稳定性和可靠性。根据不同行业的需求，选择合适的浪涌保护器，并采取多重保护措施，将为设备提供坚实的防护，确保信号系统的稳定运行。
