产品结构爆炸图，工业设计师必备技能！

作为一名结构设计师，需要学习多方面知识比如机械学科，电子电信，材料科技，加工制造，表面工艺处理，尤其是需要熟练掌握产品内部结构和功能实现结构，而爆炸图的制作可谓是结构设计师必知必会的技能。

一、什么是产品爆炸图

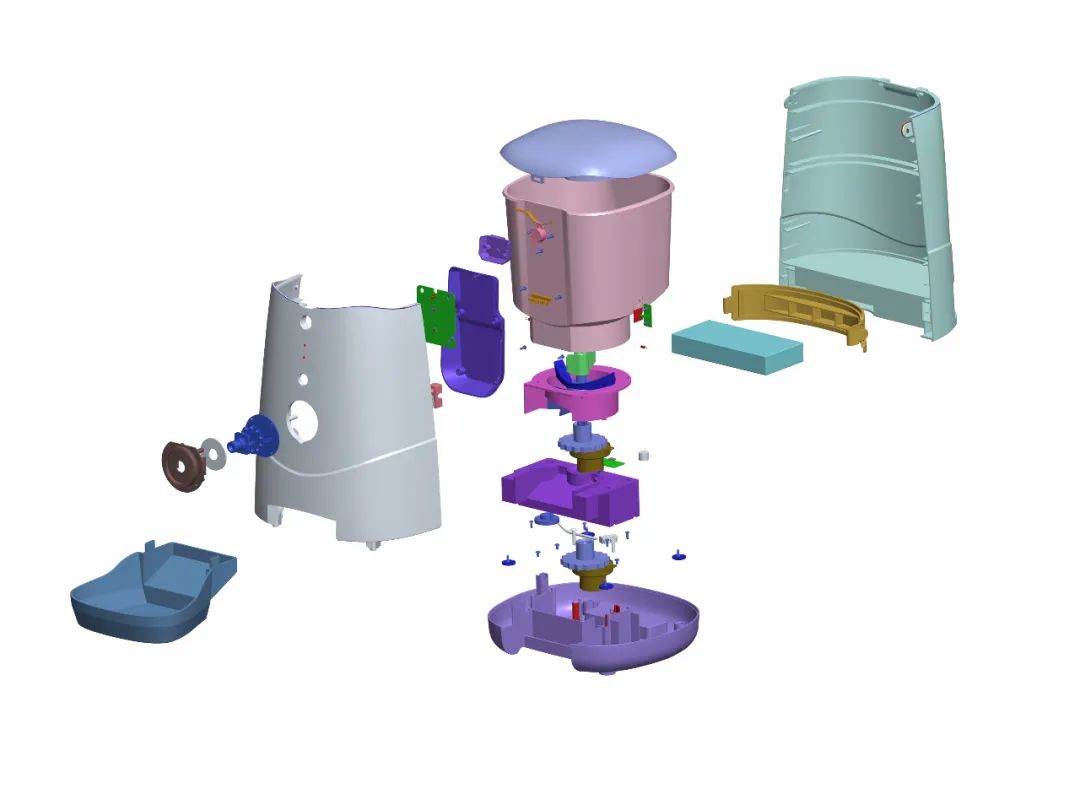

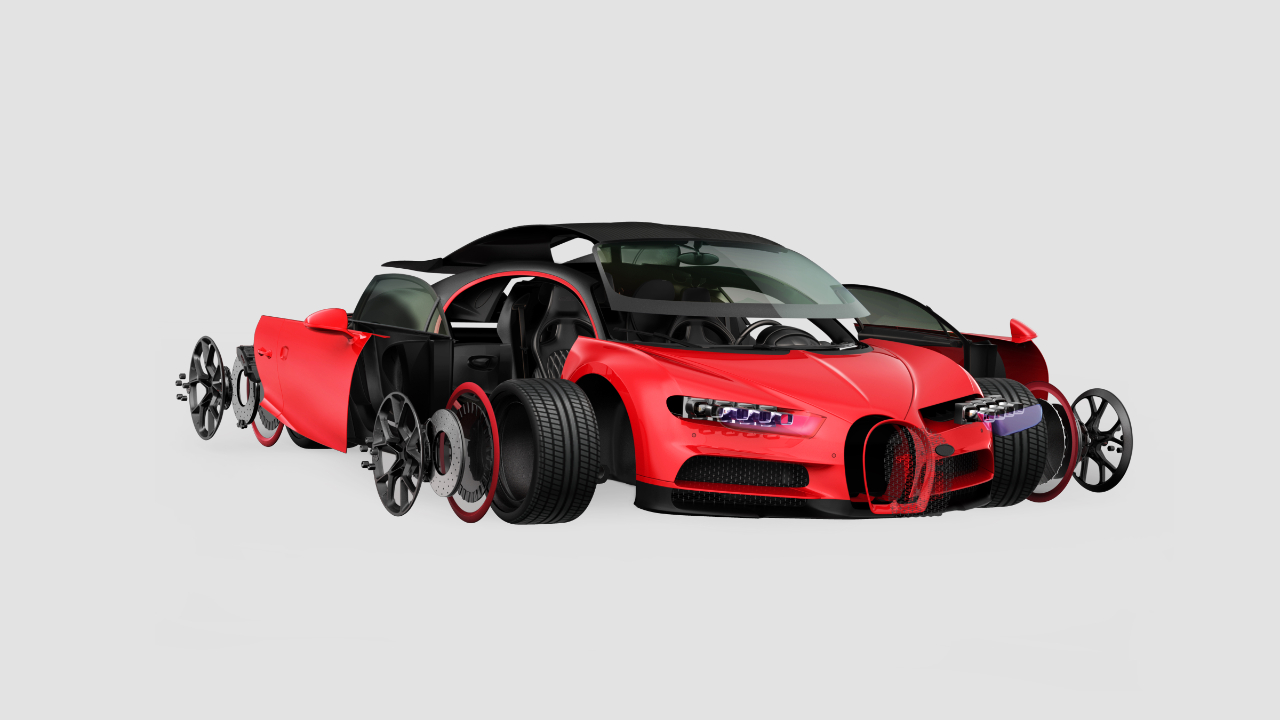

爆炸图，Exploded Views，就是立体装配图，具有立体感的分解说明图，一个最为简单的爆炸图，可以只爆炸产品某一关键的局部，当然也可以选择单项爆炸、项向爆炸和三项爆炸。产品爆炸图，又称产品拆解图，产品分件图，主要是为了阐明其产品每个部件的材质、名称以及结构拼接形式，让他更能理解其产品。

二、产品爆炸图的作用

在工业产品设计中，尤其是从事结构设计，产品内部结构是非常重要的一环，爆炸图就是一种常见的表现技法，制作精良的优秀爆炸图，能够为产品本身加一分，让设计更合理，对于验证产品结构可行性具有非常重要的作用。

（一）形象展示产品内部零件与外壳部分之间的关系，用来探讨装配时可能遇到的各种潜在问题，尤其是产品内部结构和功能实现结构方面的问题；

（二）通过产品爆炸图的展现形式（各部件结构、装配方式及数量），方便设计师与客户、结构设计师之间的交流以评判产品基本结构设计的合理性；

（三）展示产品细节和产品结构同时显示科技感或产品的用途，凸显工业设计的专业性，优秀的爆炸图能够从专业上更好打动和吸引客户决策及购买。
