（图文+视频）C4D野教程：烟雾浇灌字母动画的制作方法

今天分享内容的视频版如下，视频已添加进度条，大家可以根据自己的需求拖动到想要观看的部分，想要原视频以及源文件的鹿友后台撩我获取：

上次我们分享了一个恶心泡泡案例制作方法：

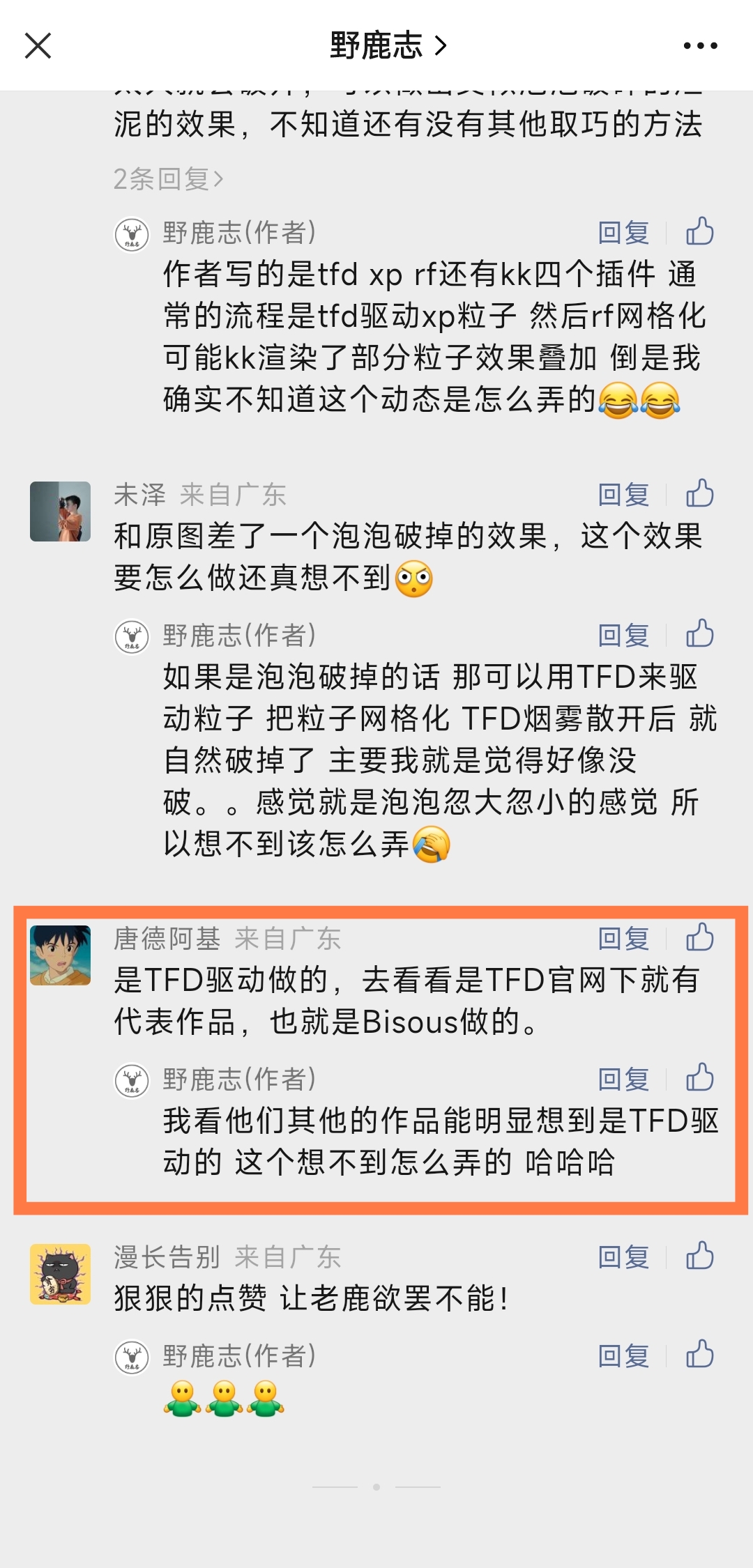

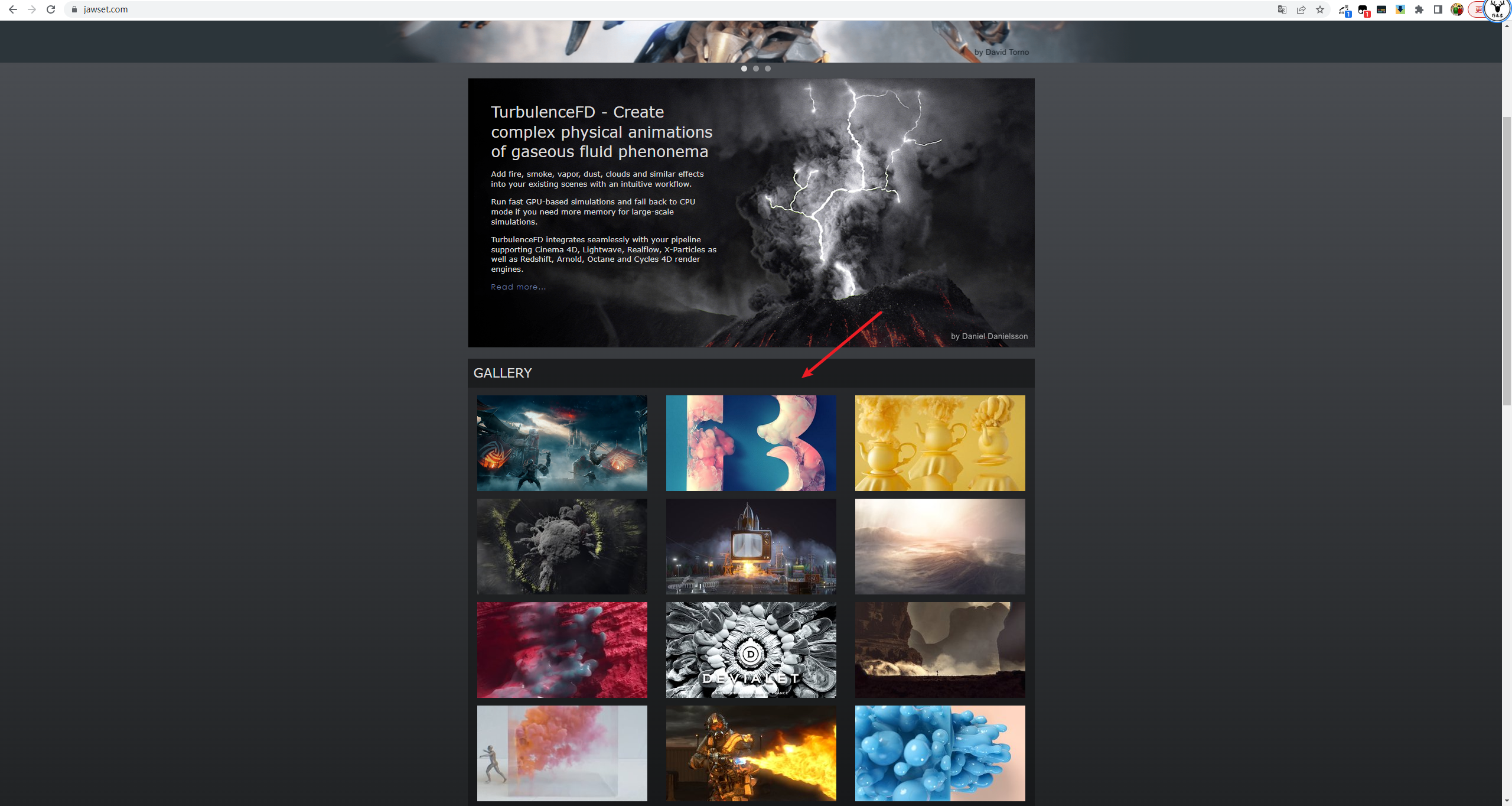

这篇文章的成品与原图的差异还是挺大的，我暂时也没想到该怎么弄，然后当时有鹿友提到TFD的官网有作品的展示：

于是我又去TFD官网逛逛的时候看到了另外一个很有趣的效果：

我觉得挺好看的，所以想要临摹一下，这里同样把它压缩成动图大家看看效果哈：

原图作者Juan Garcia Segura，入侵请联删

动图压缩的比较厉害哈，但涉及到的知识点大家应该能看明白，主要就是TFD烟雾流体在对象内部碰撞以及烟雾驱动粒子，其实这些知识点我们以前都分享过：

所以在尝试的时候大概的方向是知道的，只是在实际参数测试的时候也还是耽误了不少时间。

磕磕碰碰做了个大概，于是今天才整理发出来，这里额外吐槽一下TFD这款插件，感觉目前它的位置比较尴尬，首先新版本的C4D好像已经自带烟雾流体模拟了，我暂时还没用过。

其次之前一直用TFD的原因是支持GPU加速，XP暂时不支持，但是目前能够支持R21用的和谐版TFD不能使用GPU加速。

并且由于和谐版的原因，我测试过目前TFD没有办法用最新版的XP粒子驱动烟雾，官网下载的Demo版我试了一下是可以的。

好了，废话不多说了，今天我们就来看看这个烟雾流体字母是如何制作的吧！

01 模拟前的准备工作

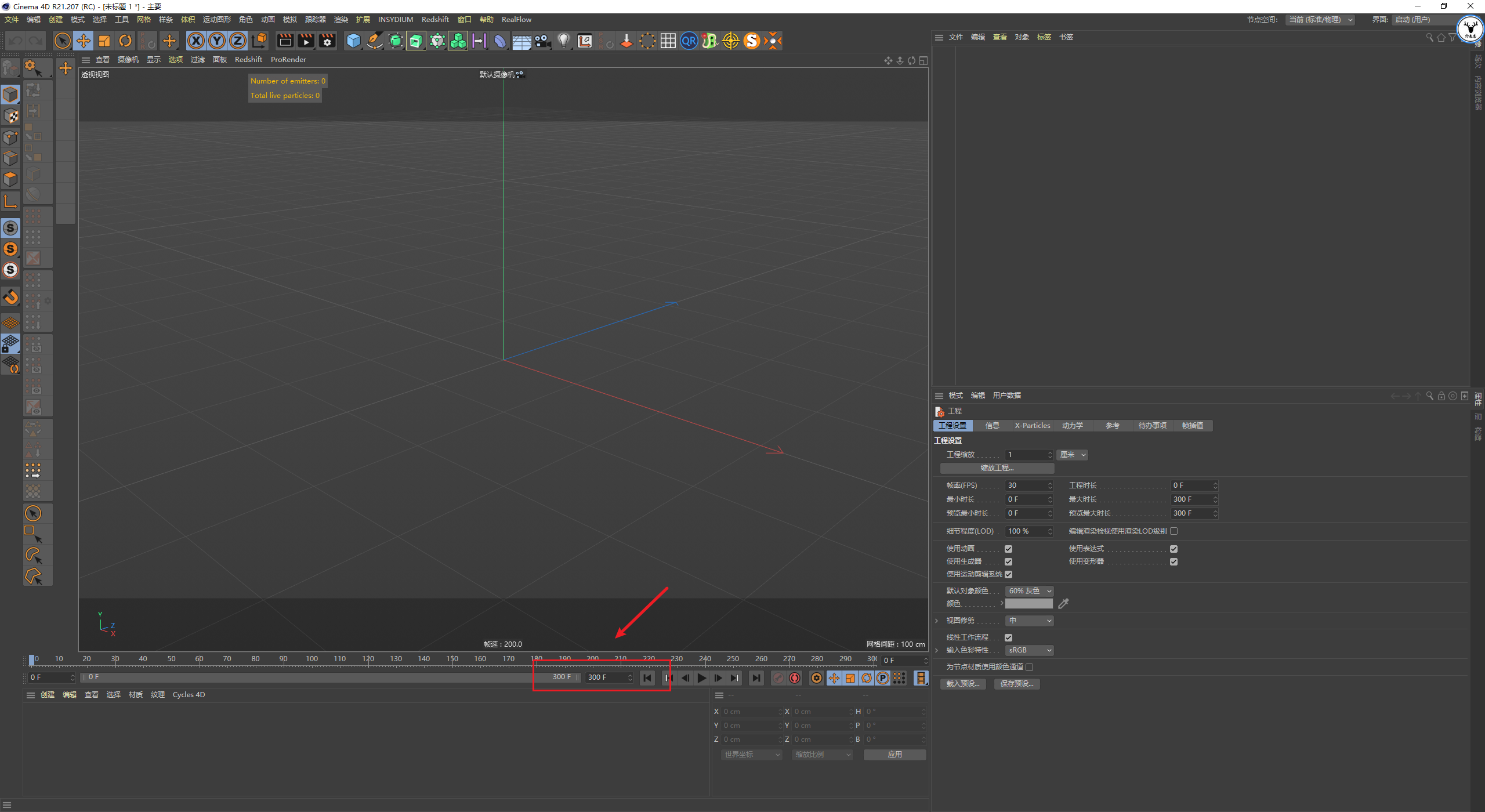

打开C4D，我们还是做300帧也就是10秒动画吧：

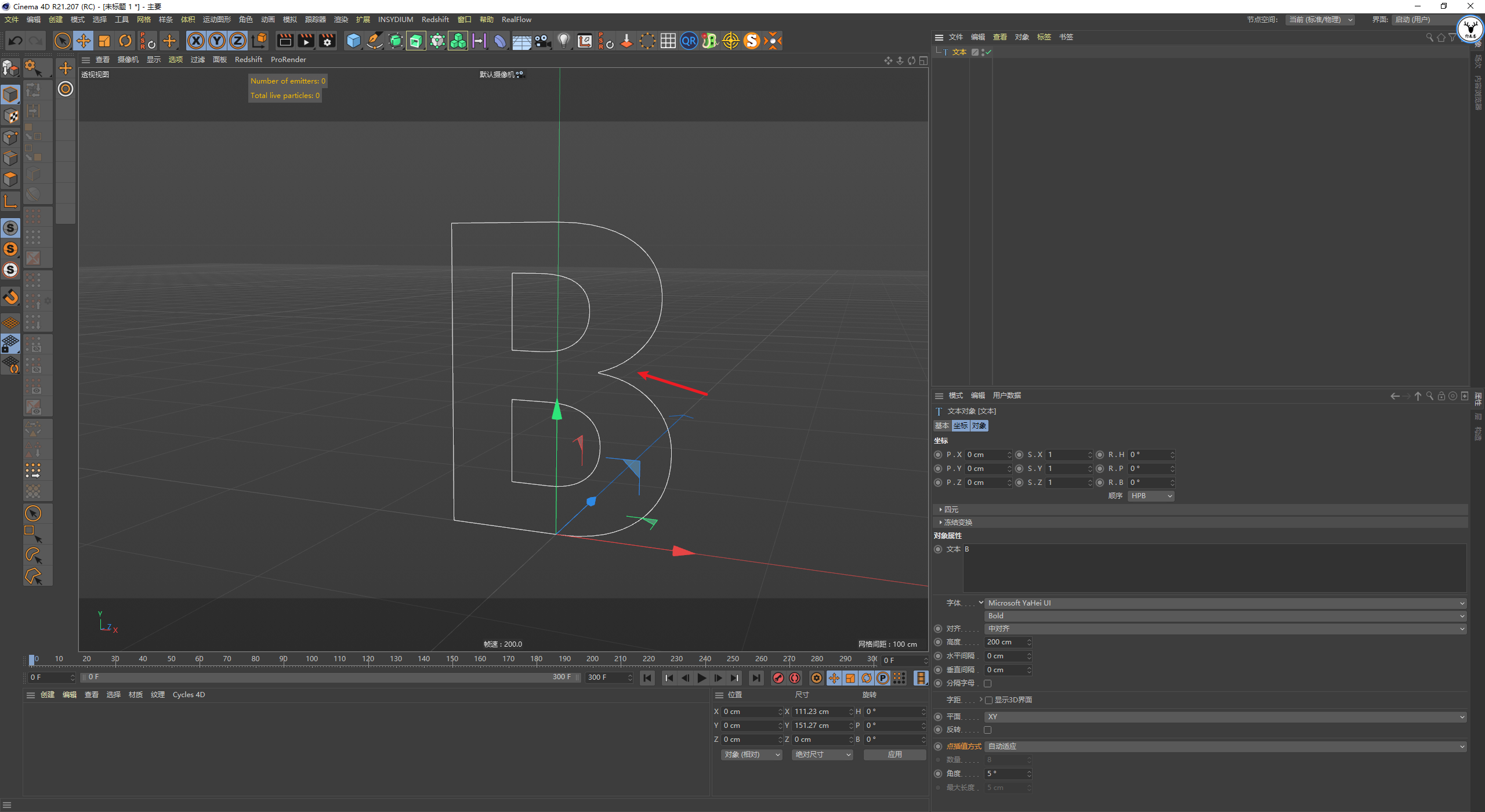

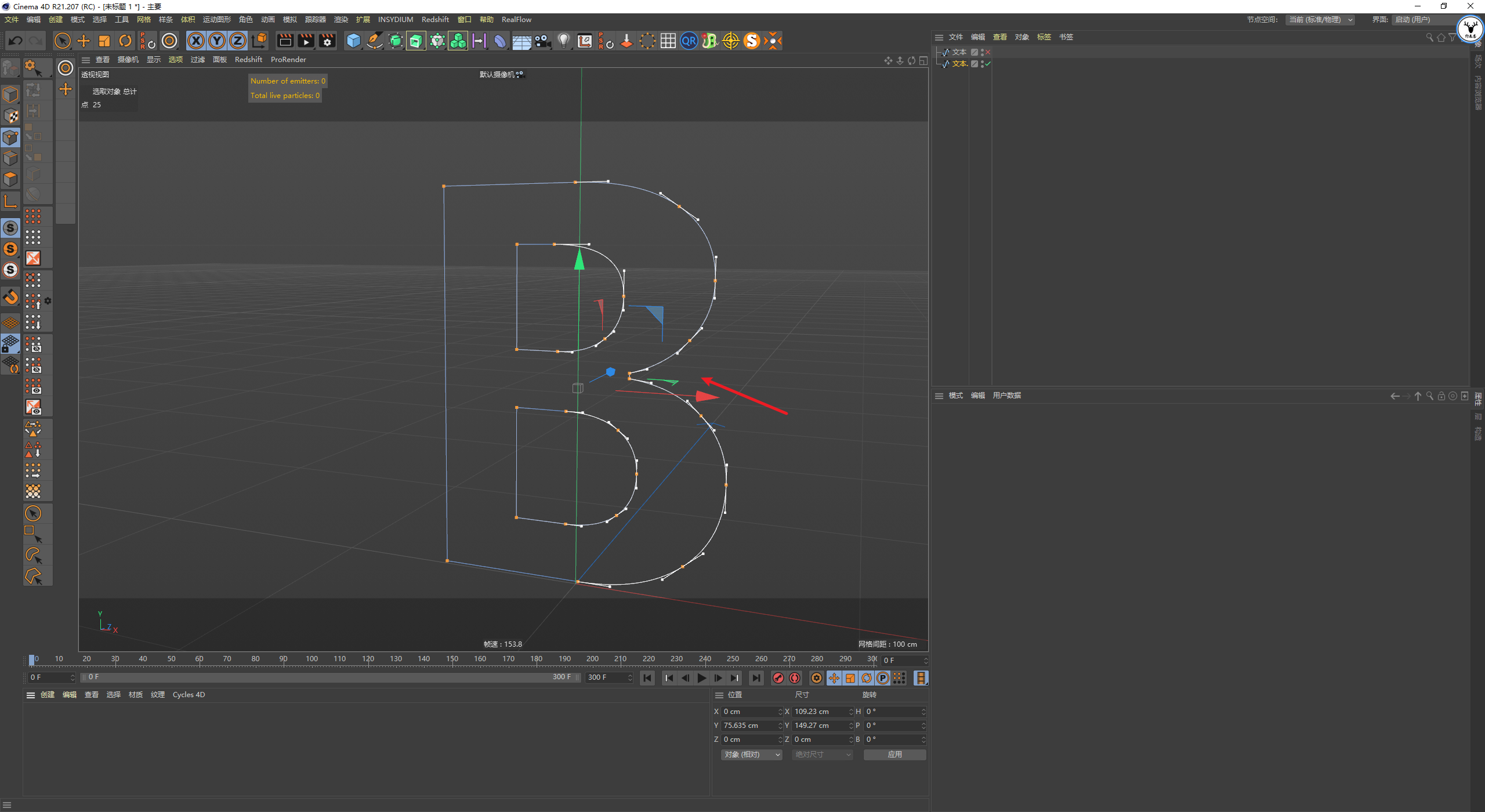

新建文本样条，选择一个字体打上字母，需要注意的是后面我们要做TFD在对象内部碰撞，这个字母的夹角处很容易让烟雾漏出来：

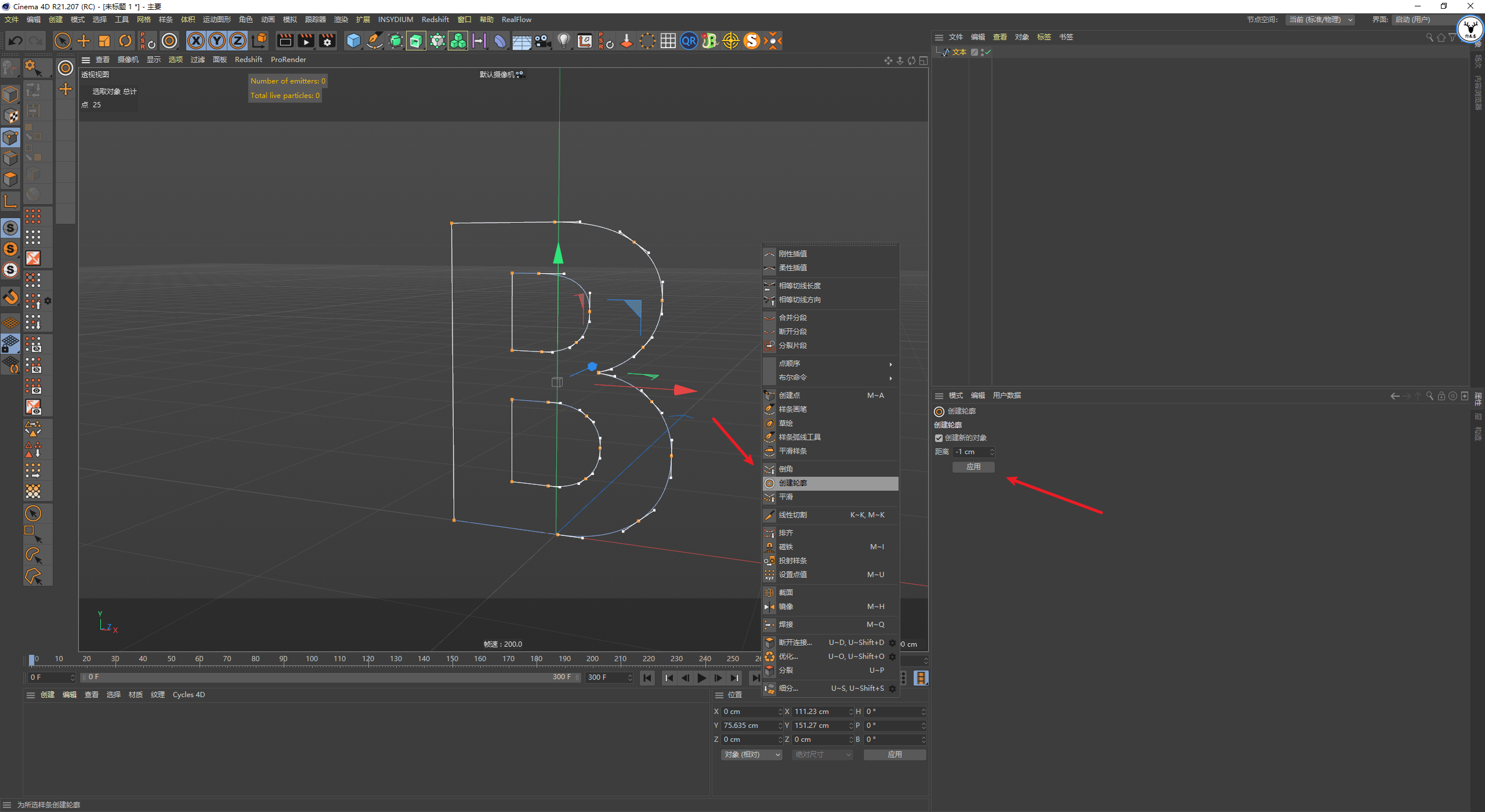

所以我们先要将样条处理一下，将样条C掉切换到点级别，全选点以后鼠标右键创建轮廓。

让样条往内部收缩一点点，记得勾选创建新对象，然后点击应用：

这样就得到了一个新的样条，但是夹角没有那么尖锐比较适合用于碰撞烟雾：

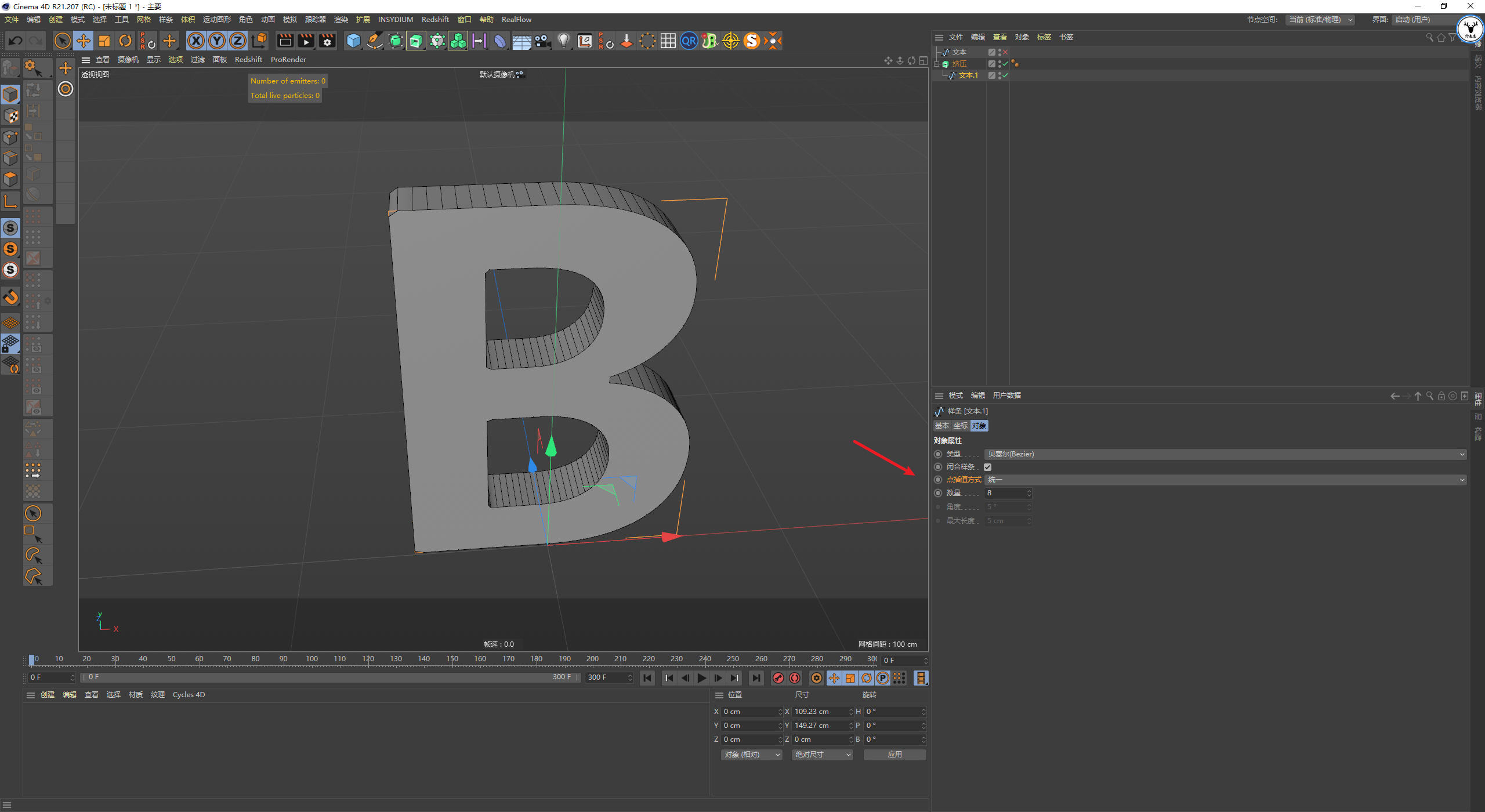

将样条挤压出模型来，把样条的点差值方式改为统一，这样布线分布会均匀一些：

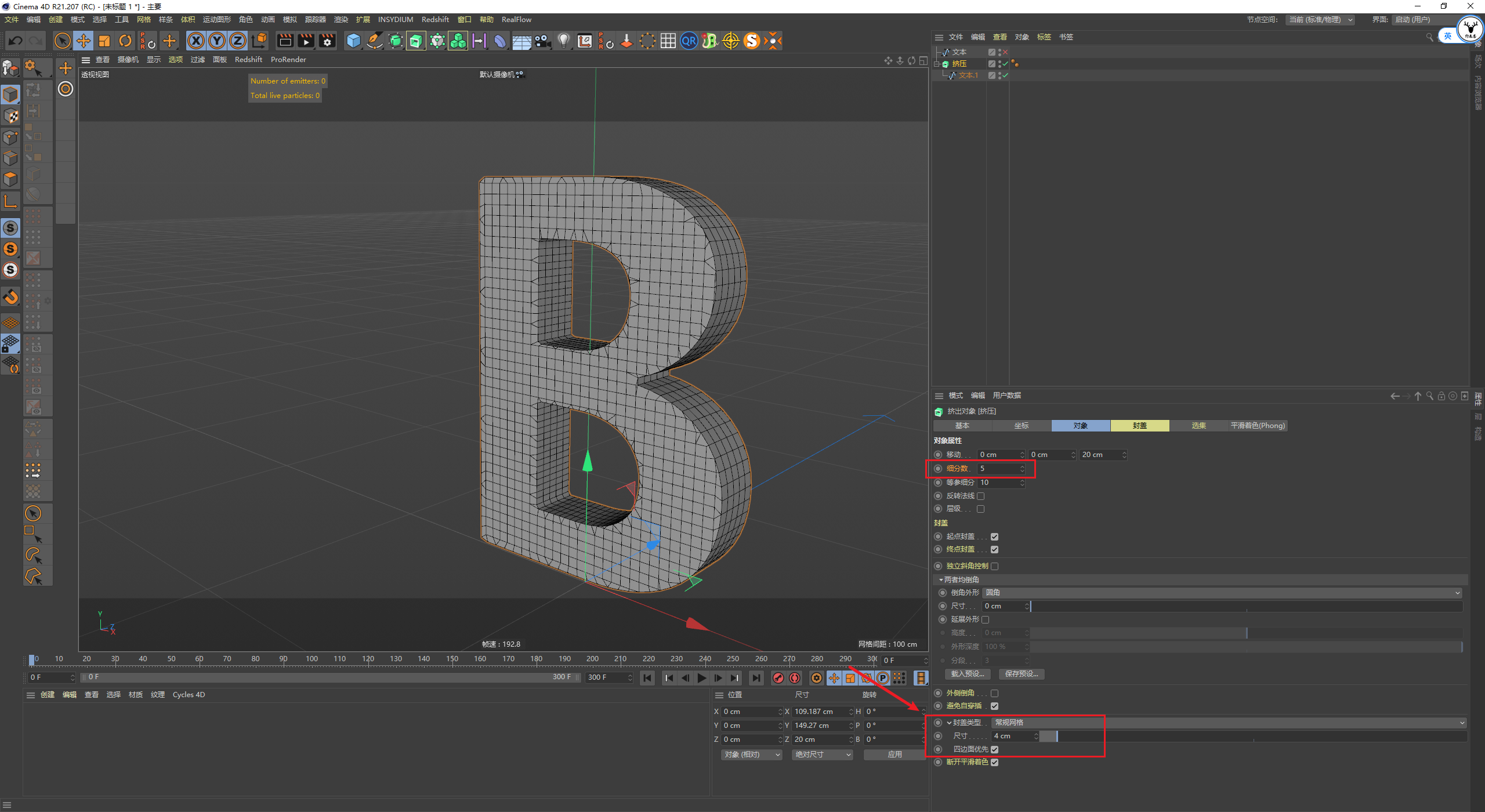

挤压里的细分也稍微提高一点，封顶类型改为常规网格，勾选优先四边面：

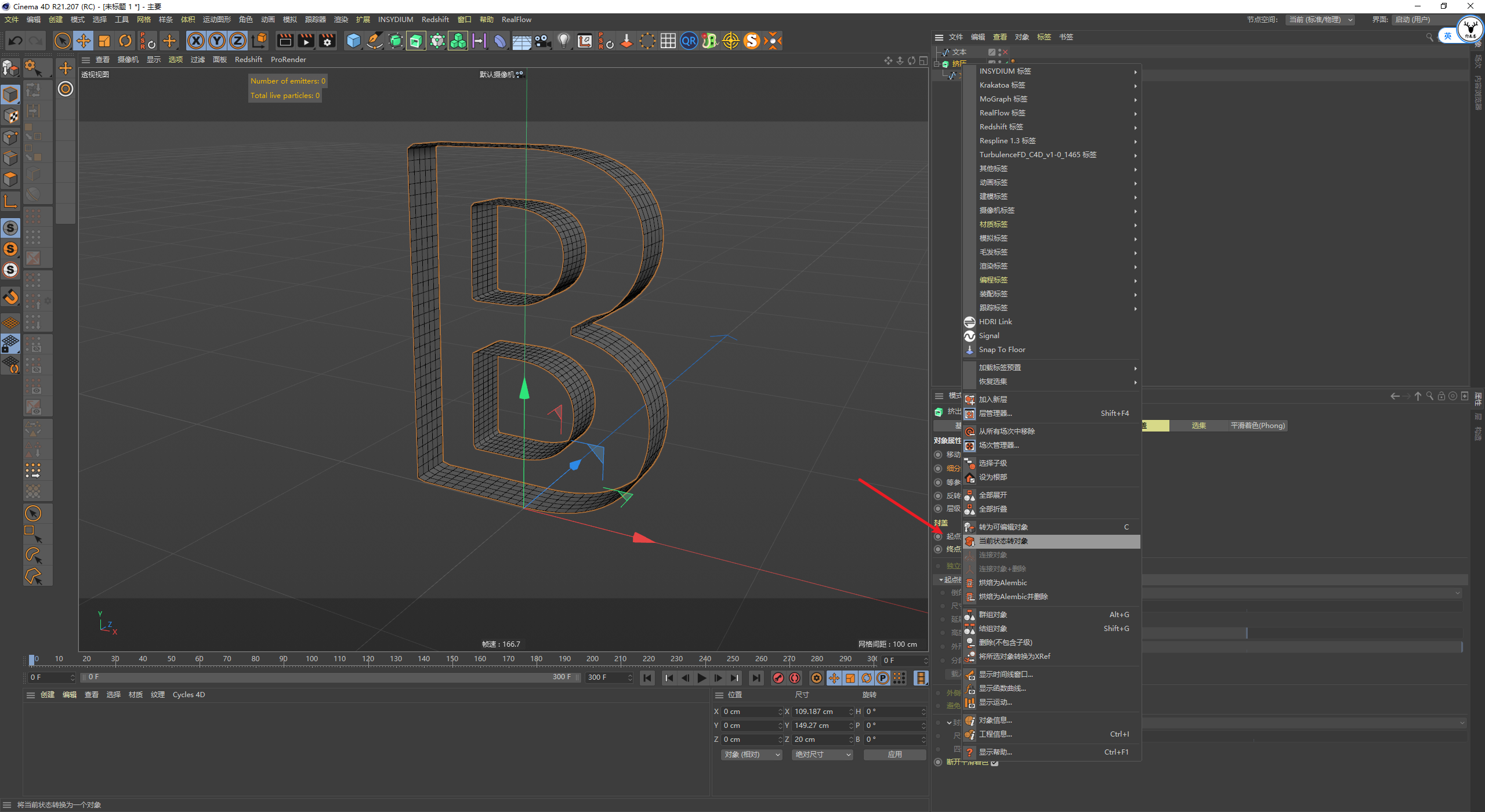

原图的烟雾和粒子大家可以看到实际是只有边缘的一圈在发射，所以先将挤压的封顶去掉，然后鼠标右键当前状态转对象：

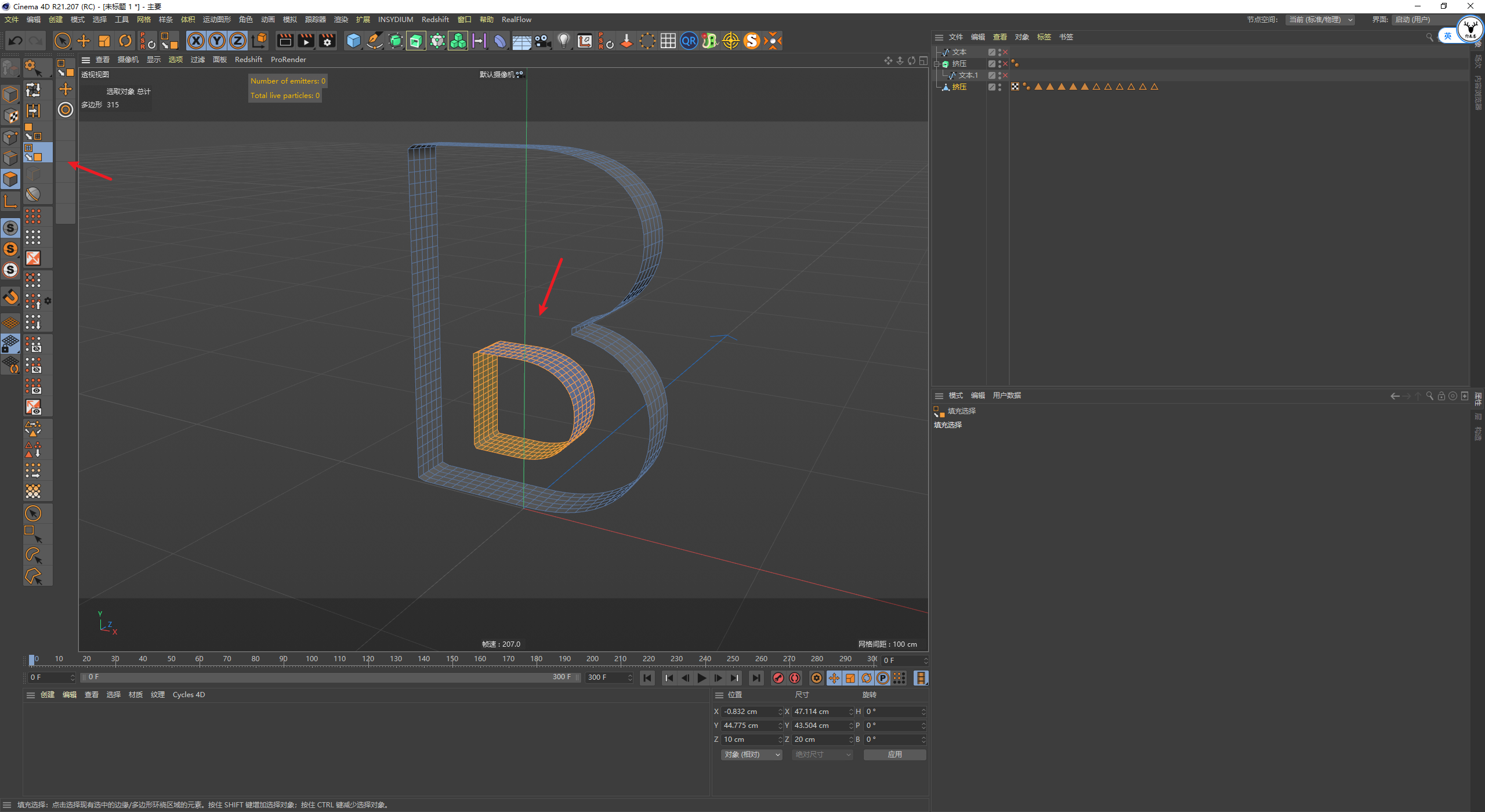

切换到面级别，用填充选择工具把中间两个不需要的部分删除掉，这一圈我们就作为发射烟雾和粒子用：

将挤压的封顶勾选上，然后再次鼠标右键当前状态转对象：

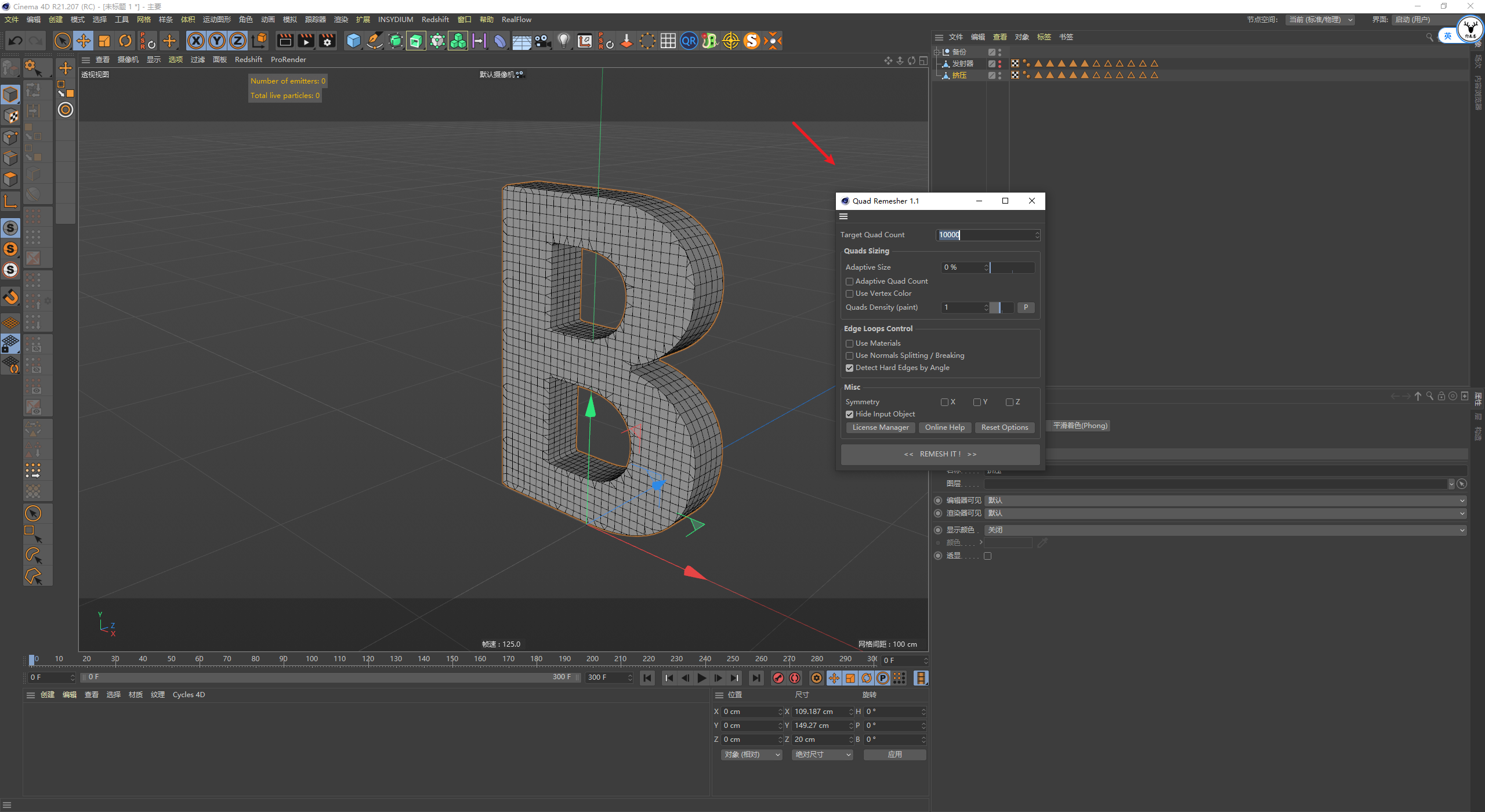

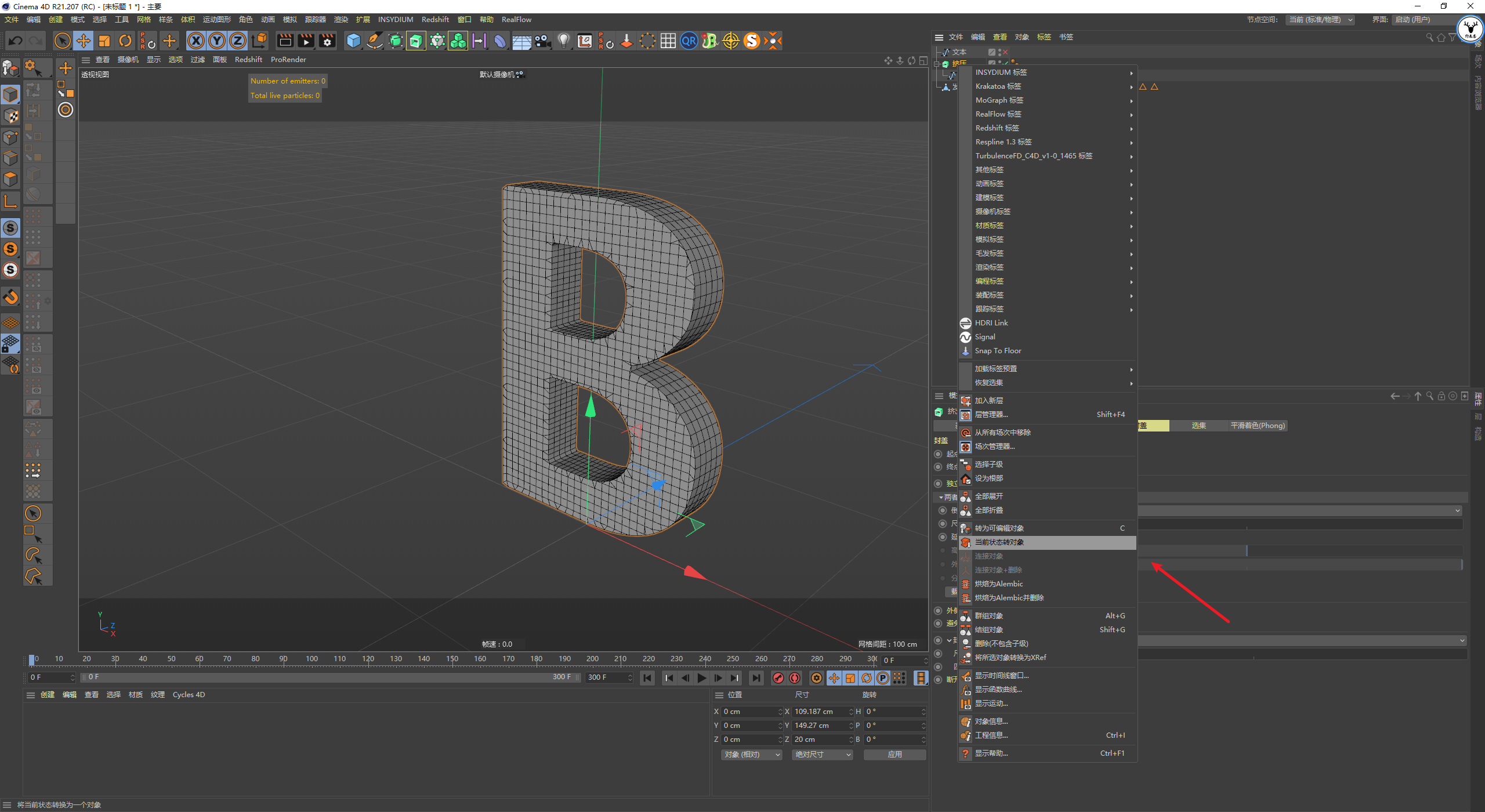

这里我借助Quad Remesher插件将对象再次重拓扑了一下，这样我觉得布线会更好一点：

02 TFD模拟部分

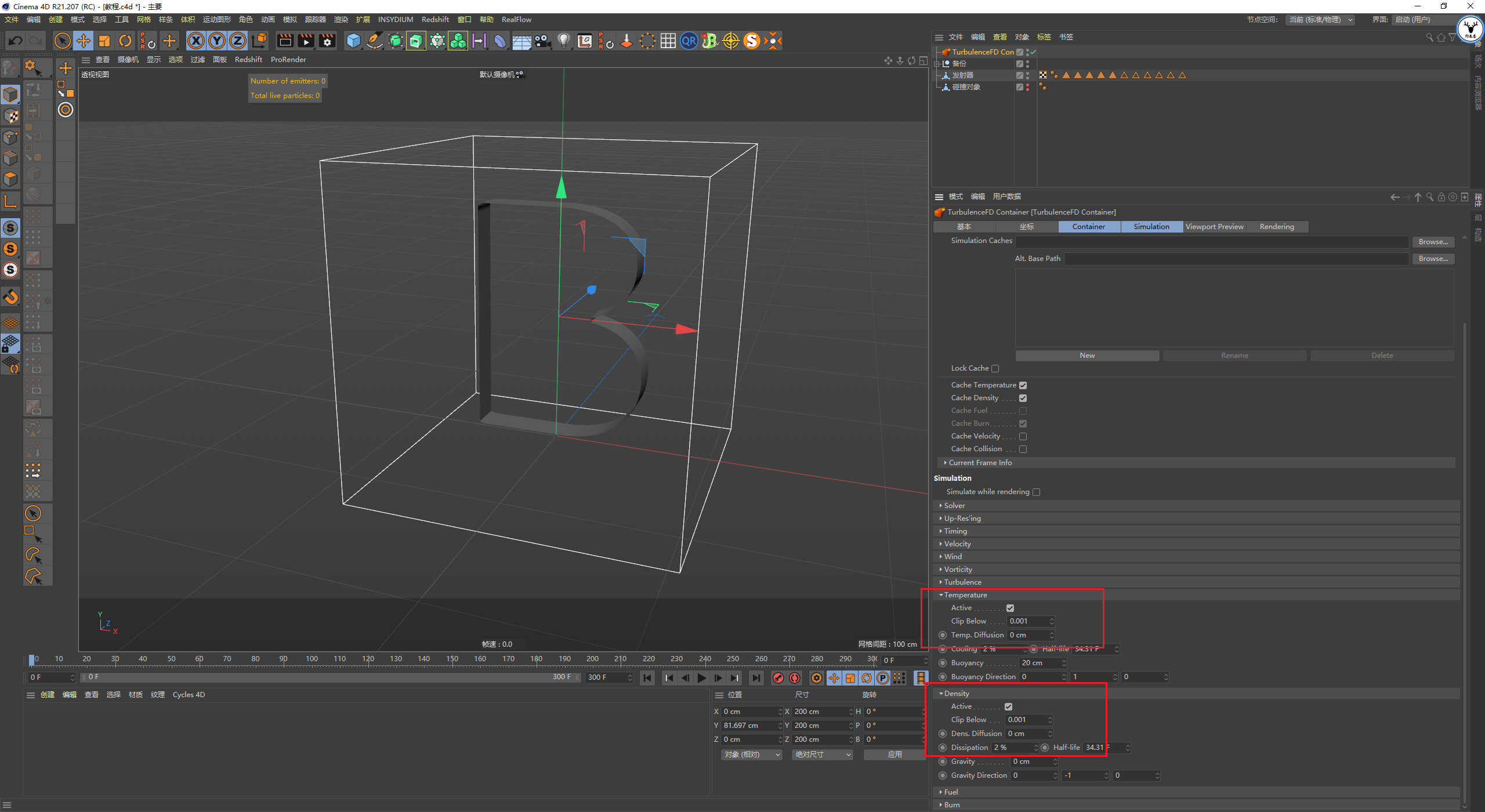

准备工作做完以后接下来正式进入TFD模拟部分，新建TFD容器，我这里把温度通道和密度通道都打开了。

密度通道用来模拟烟雾，温度通道后面视情况看要不要用发光通道来读取：

给发射器对象添加TFD发射器标签，温度和密度通道都给一定的数值，流体就能正常模拟出来了：

先让流体与对象产生碰撞吧，以前我们分享过TFD要在对象内部碰撞，碰撞对象需要有厚度。

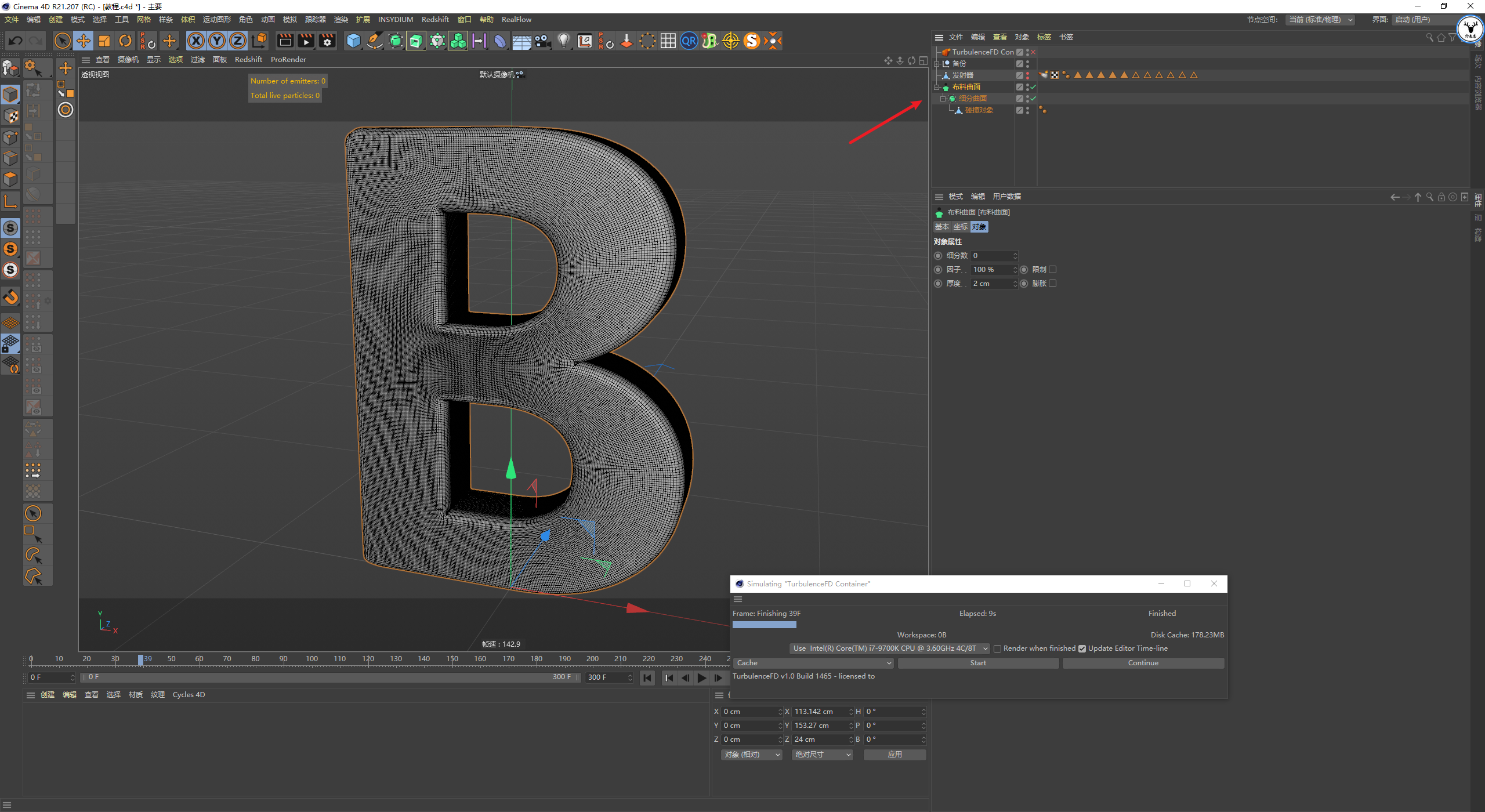

所以我这里先给碰撞对象添加了一个细分曲面，然后再用布料细分增加了点厚度：

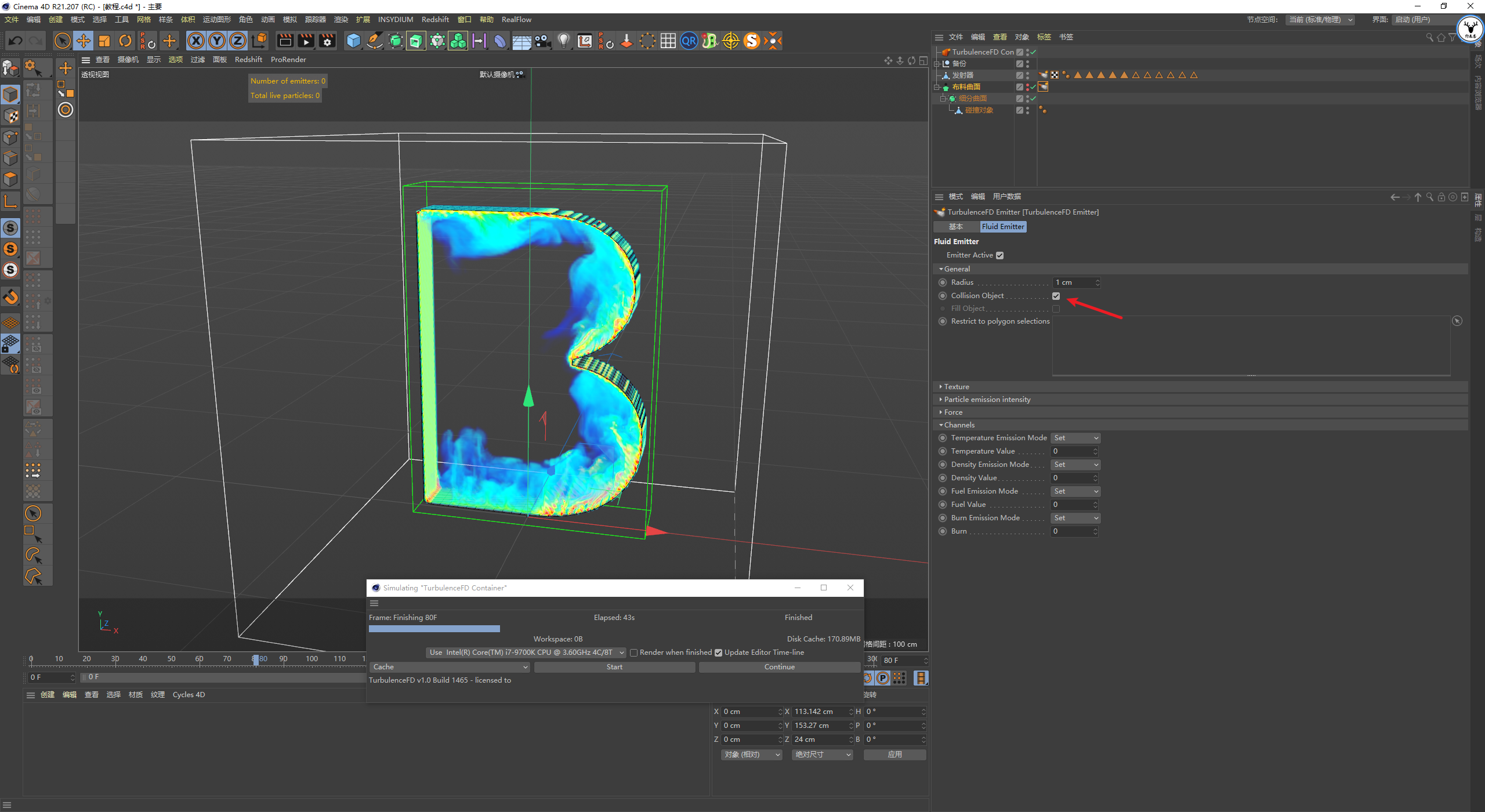

给碰撞的对象添加TFD发射器标签，勾选碰撞对象，再模拟一下可以看到烟雾已经在对象内部产生碰撞了：

接下来进一步调整流体的形态吧，首先原图不是整个字母都在同时发射流体的。

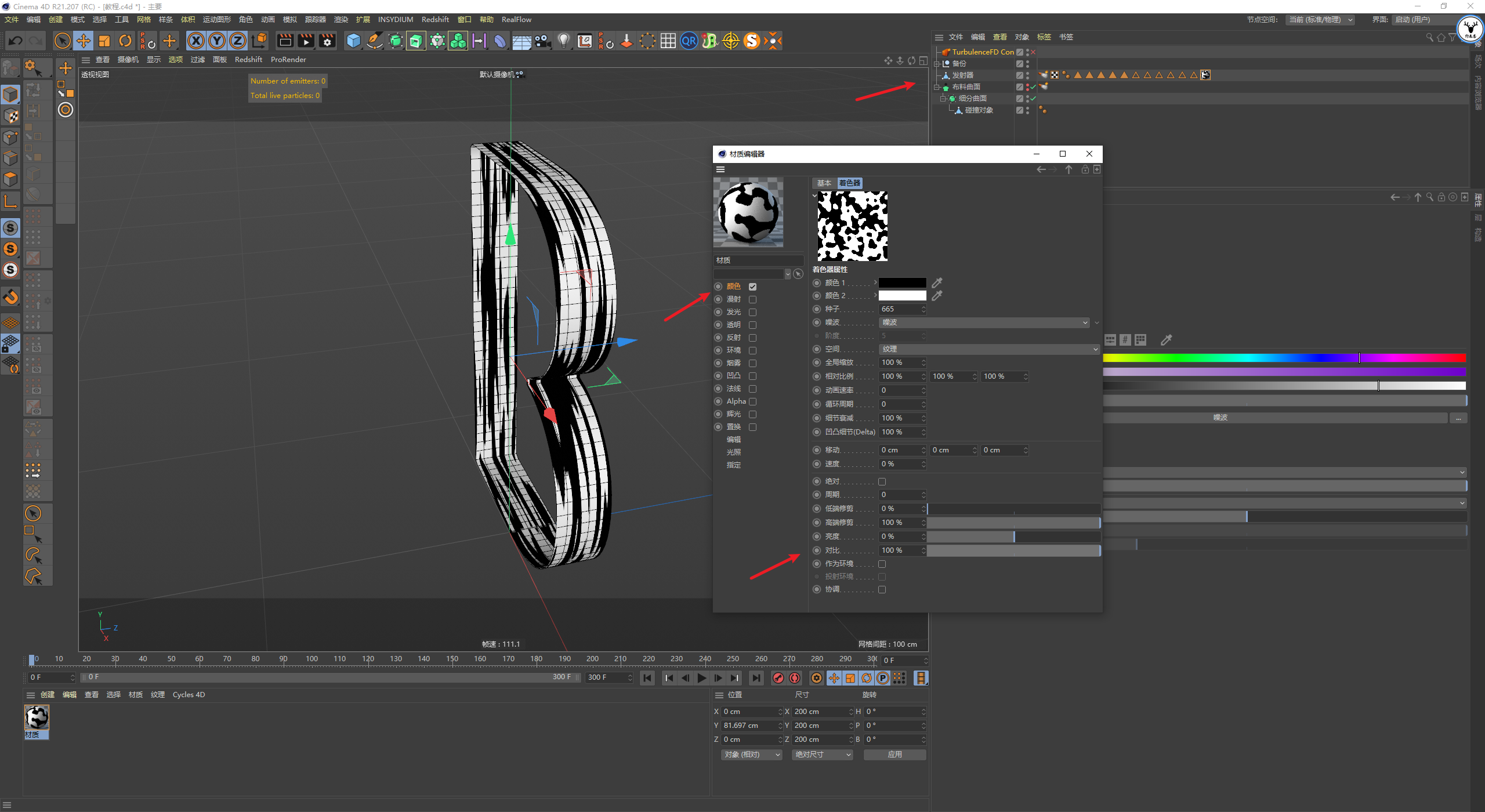

所以新建一个材质球给发射对象，颜色通道加载噪波，把对比度拉高：

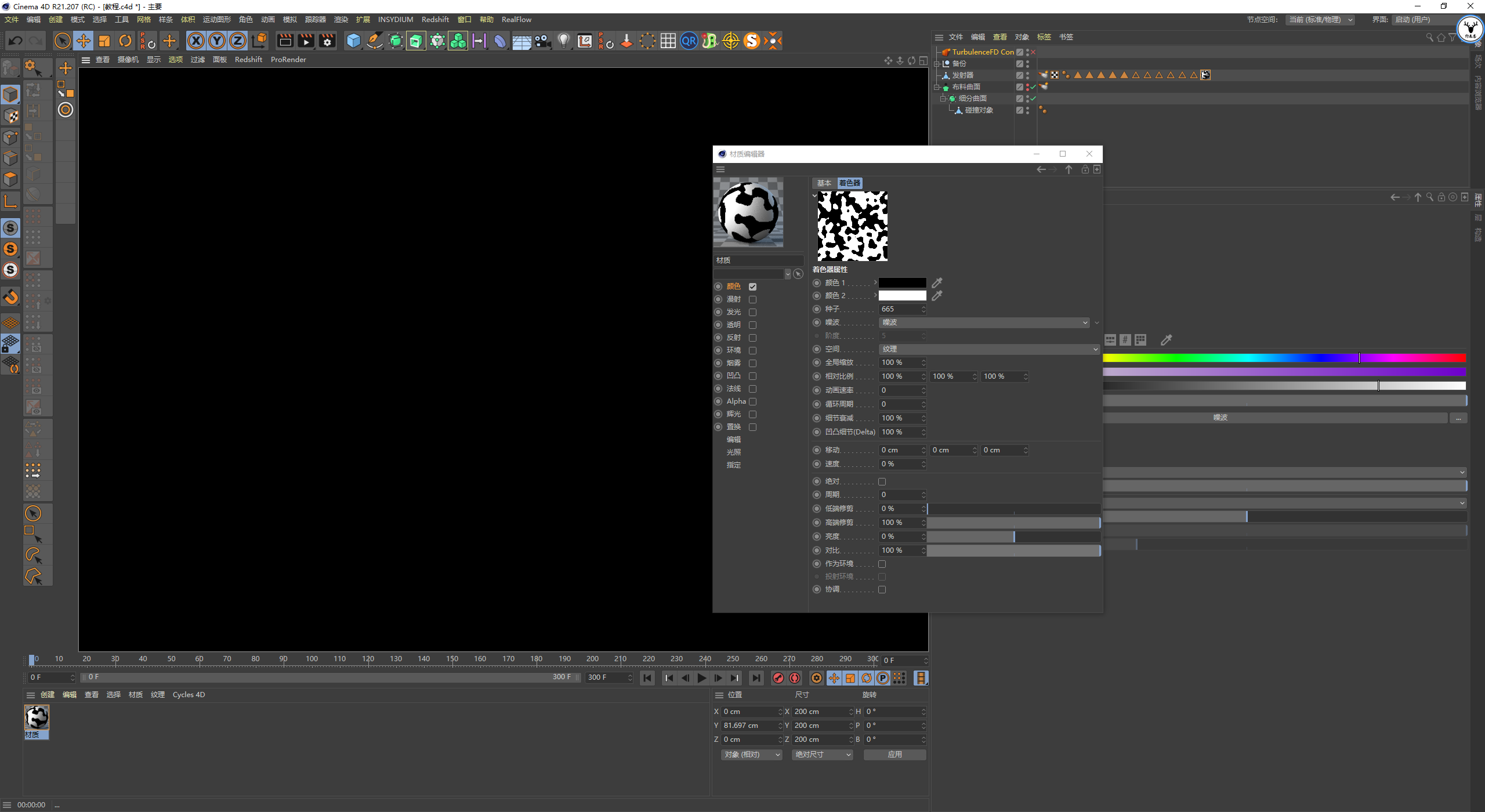

需要注意的是这个时候如果你康秋R渲染预览会发现漆黑一片，啥也没有：

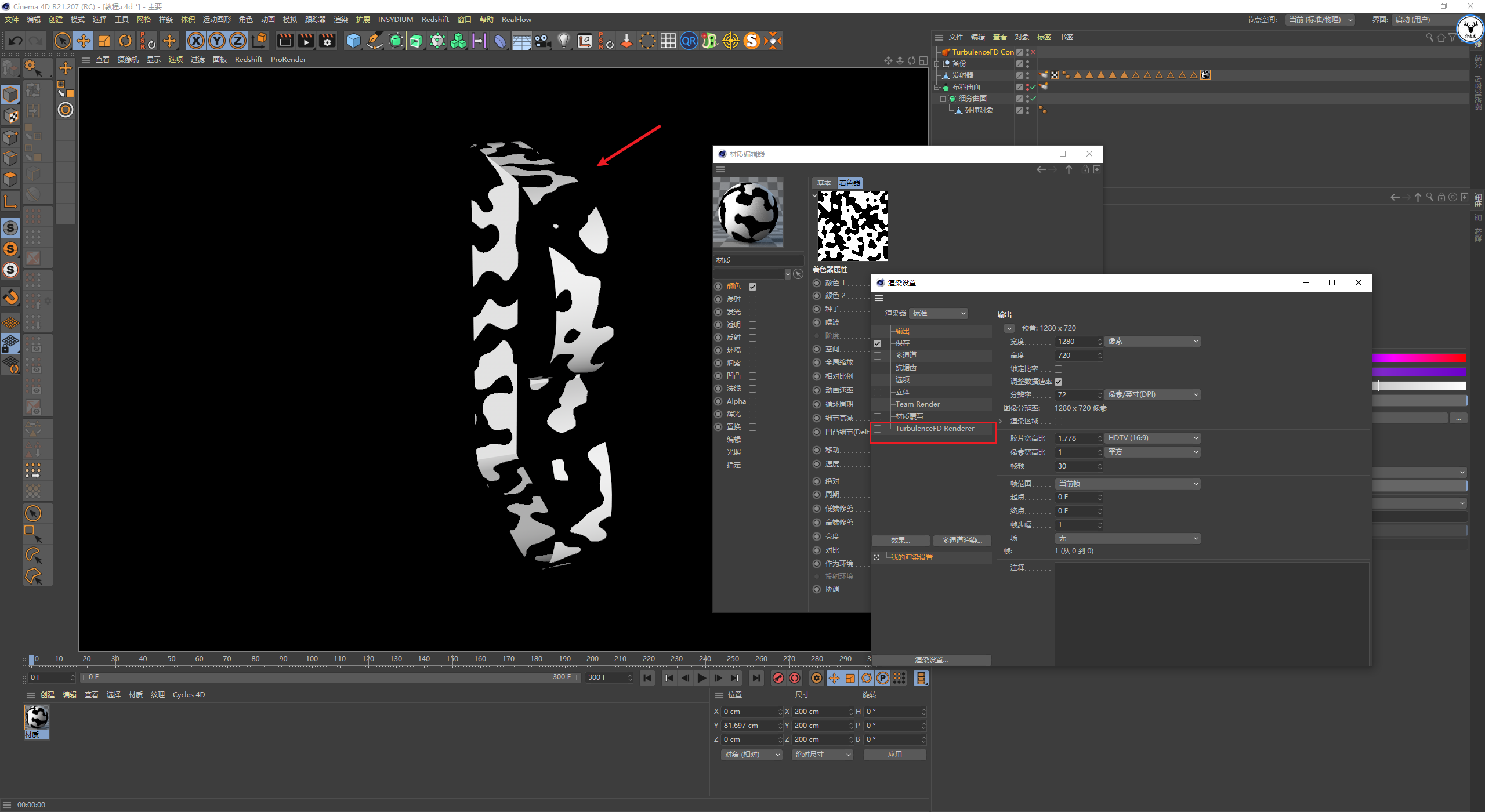

这是由于当你使用TFD的时候，默认激活了TFD渲染，我们把它取消勾选，就可以看到噪波的样子了：

不过现在的噪波和我们视图框里的不一样，把空间改为UV二维，这样就所见即所得了：

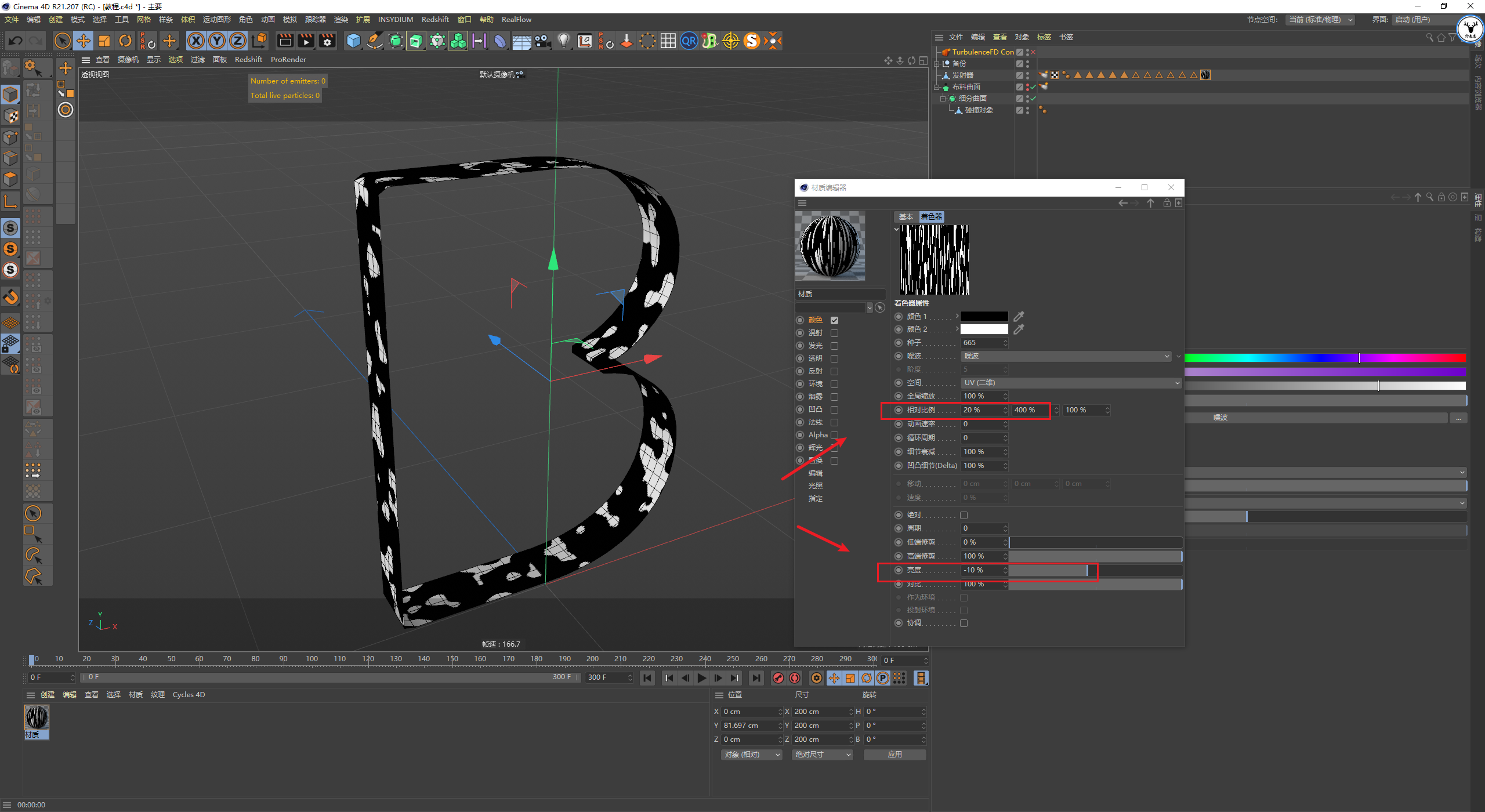

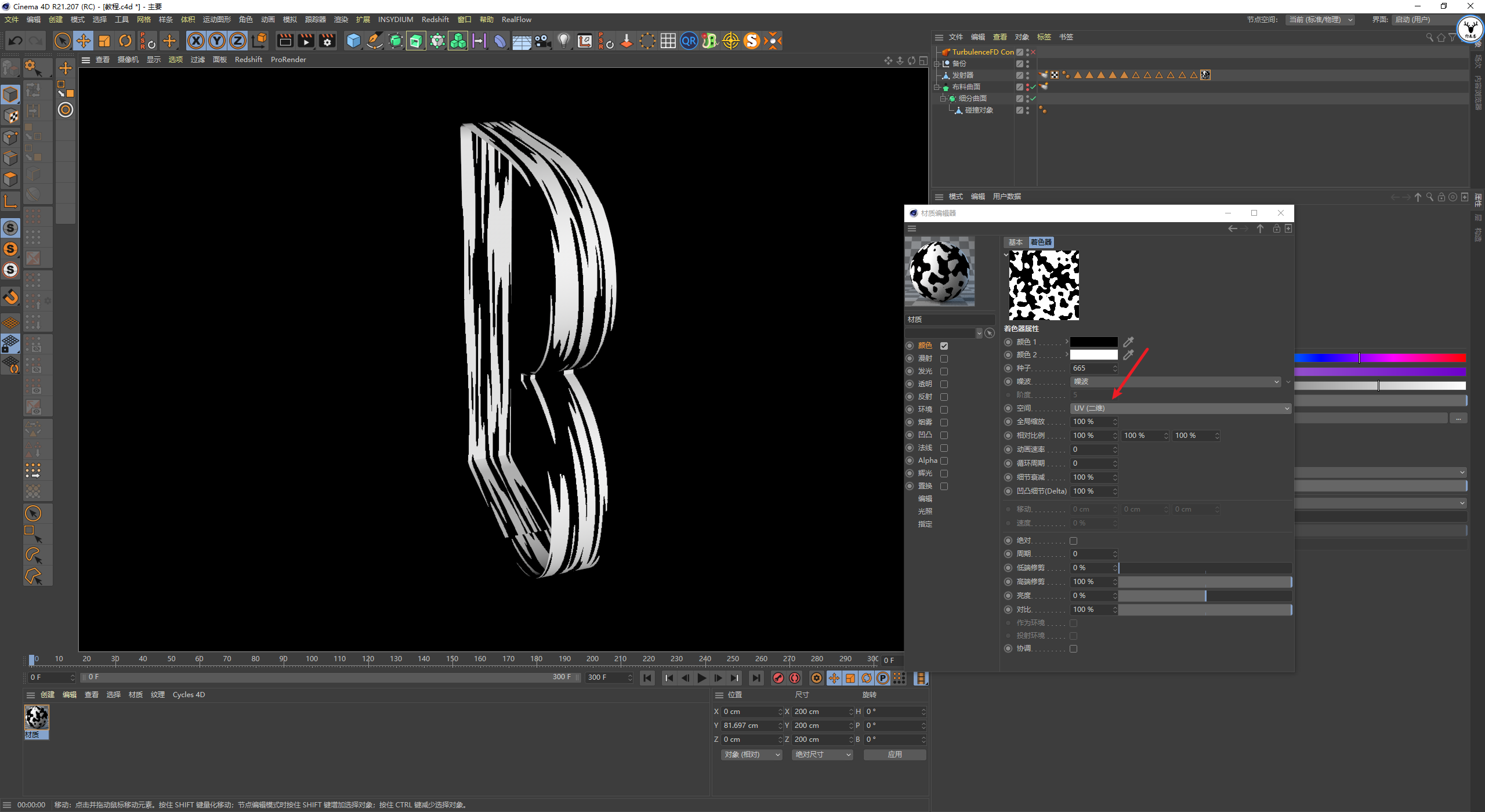

通过调整比例以及亮度得到自己想要的噪波效果，这个噪波白色的部分将会发射流体和粒子，黑色的部分则不会发射：

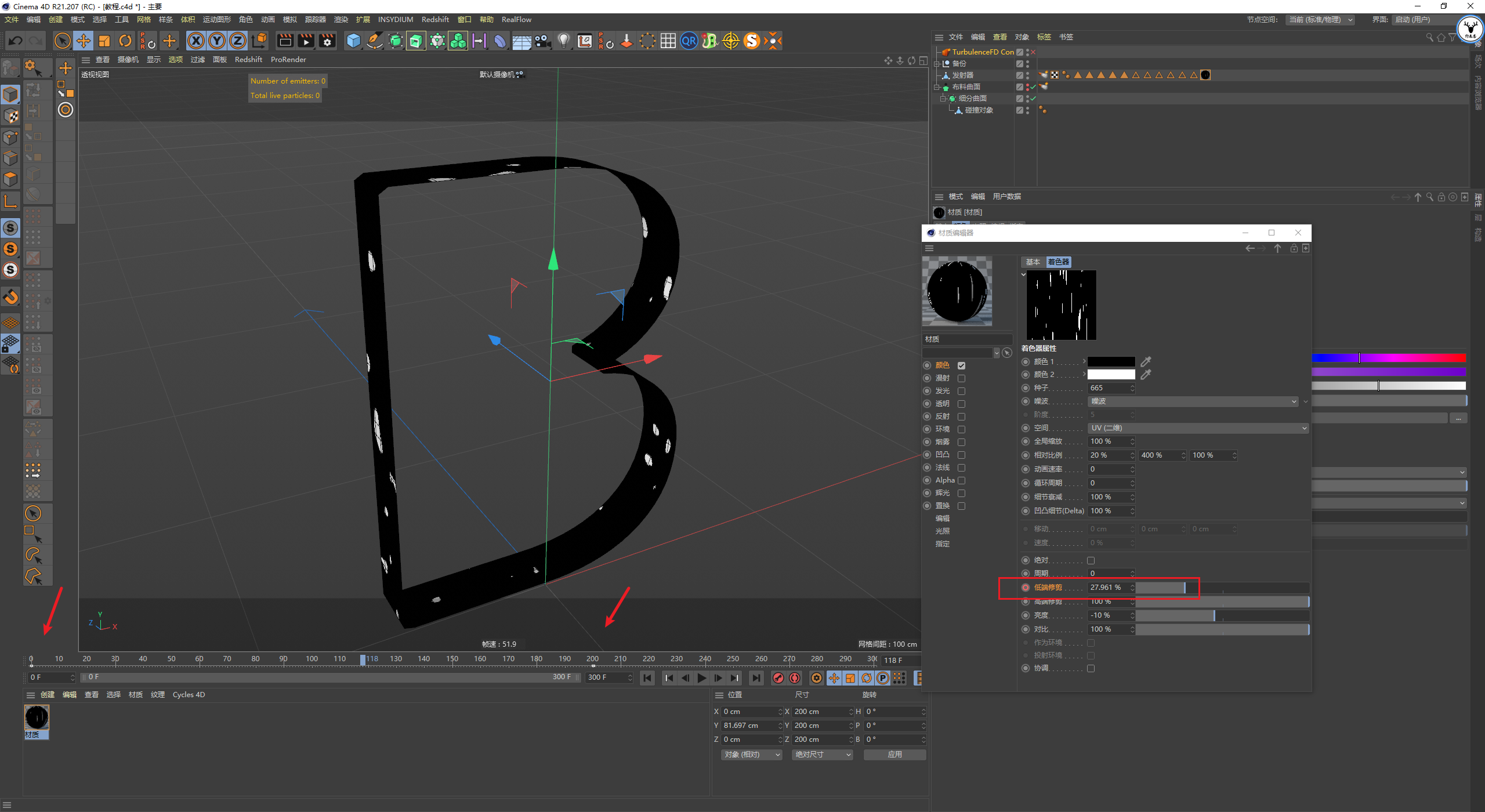

需要注意的是原图的流体是逐渐发射出来的，所以我们这里可以在低端修剪这里K一下关键帧，让一开始全黑，然后逐渐出现白色的部分：

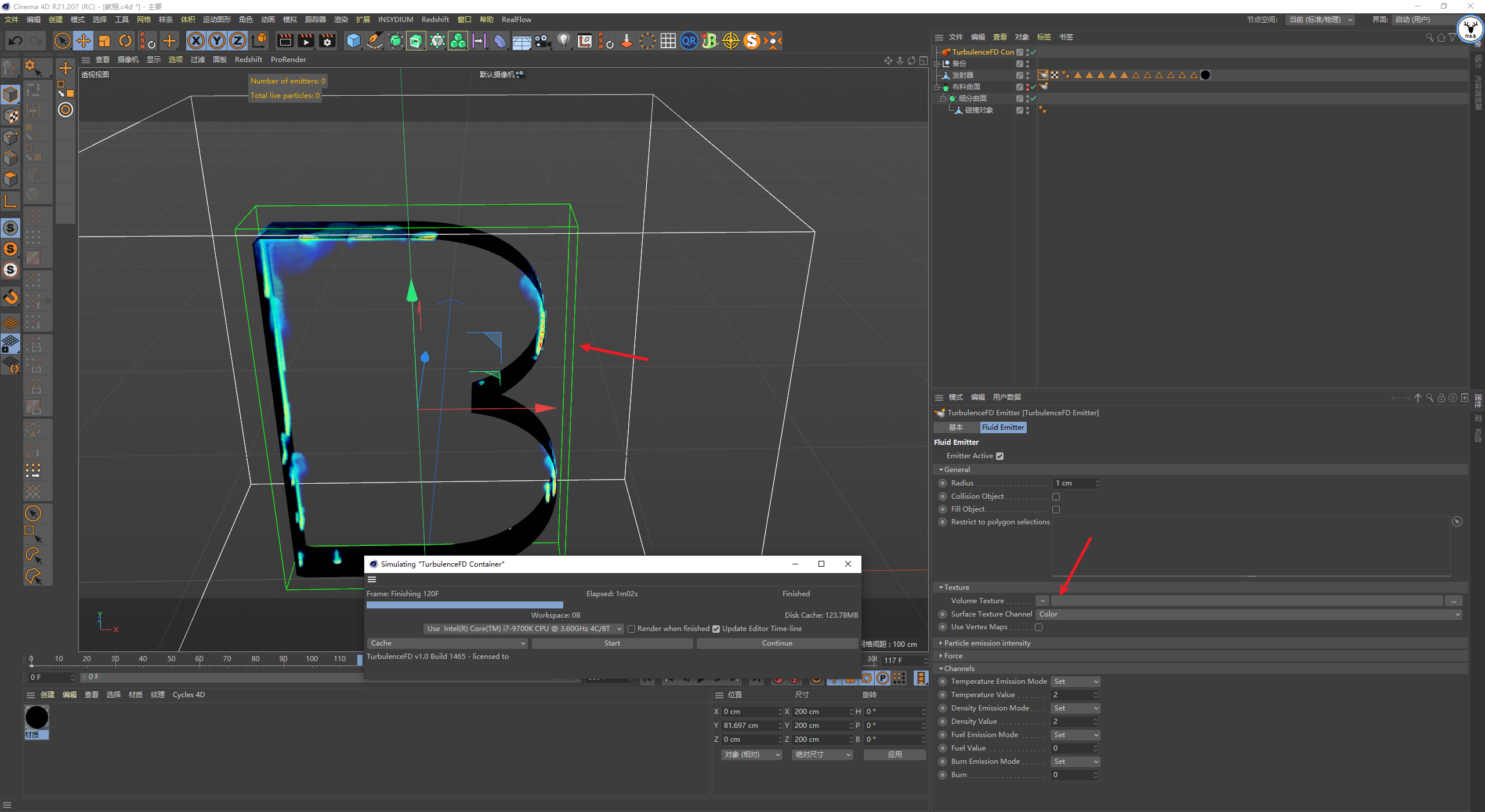

接下来再TFD发射器标签里，把贴图的通道切换为颜色通道，就可以看到流体从白色的部分发射出来了：

进一步调整流体的形态吧，参数方面大家可以多试试，我也是试了很久。

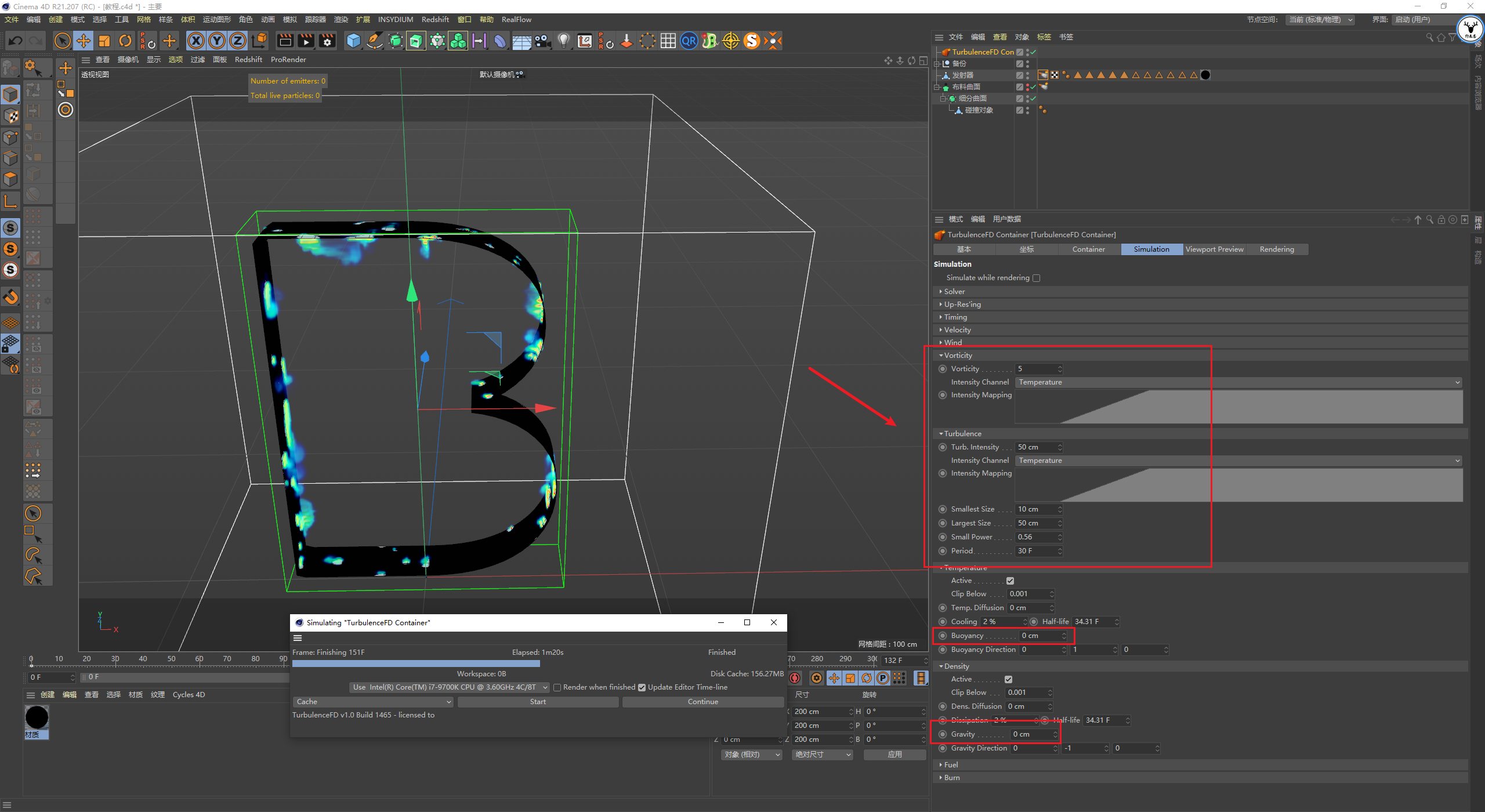

这里直接分享的是我自己的参数设置，首先我把温度和密度通道的浮力重力都关掉了。

然后湍流和涡度都给了一定的数值，并且让它们的强度映射到温度通道上：

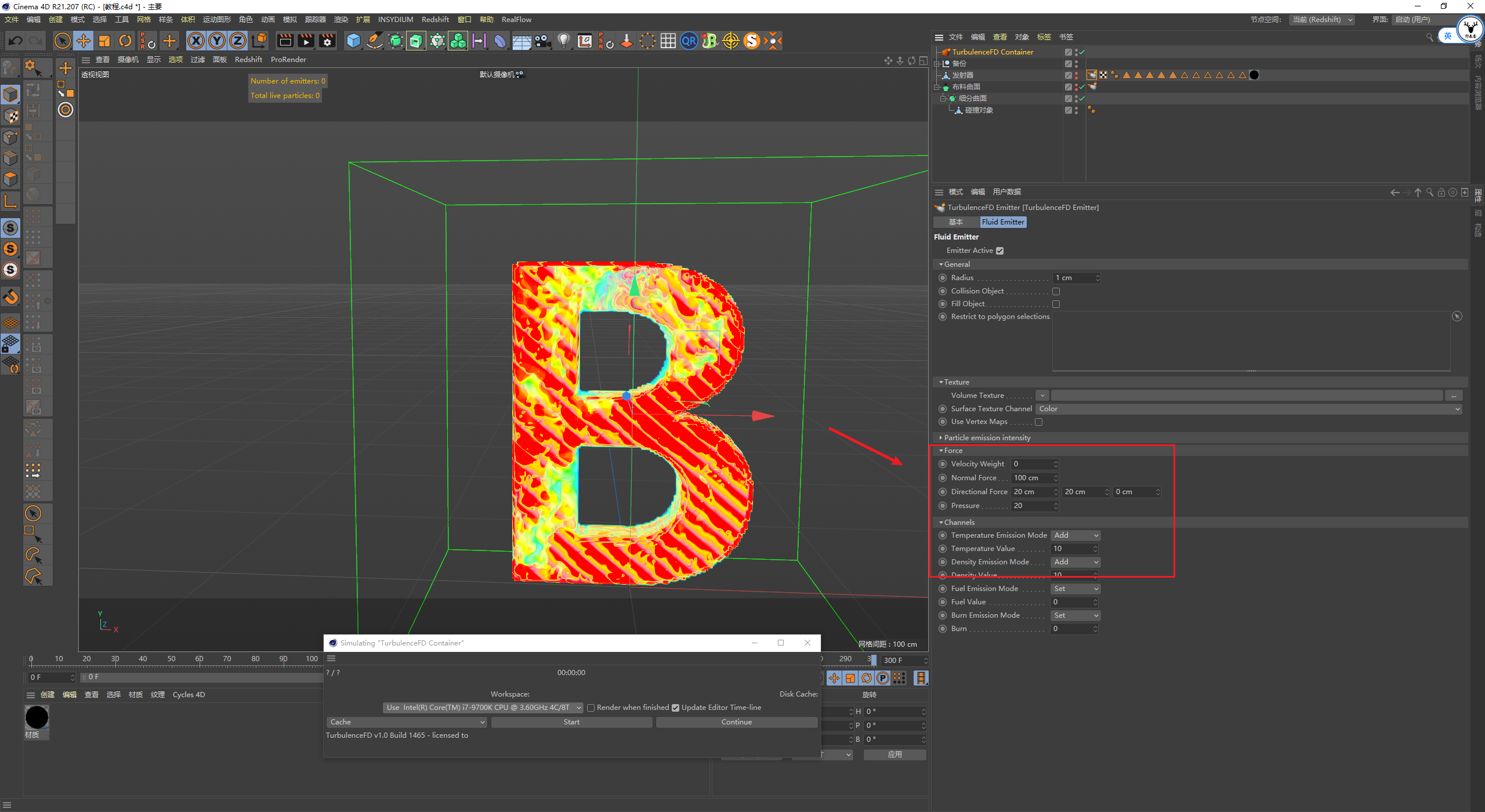

发射器标签里，我首先增加了法线力和压力，不然流体感觉很小，然后方向力的数值我也给了一些，让流体有点旋转的感觉。

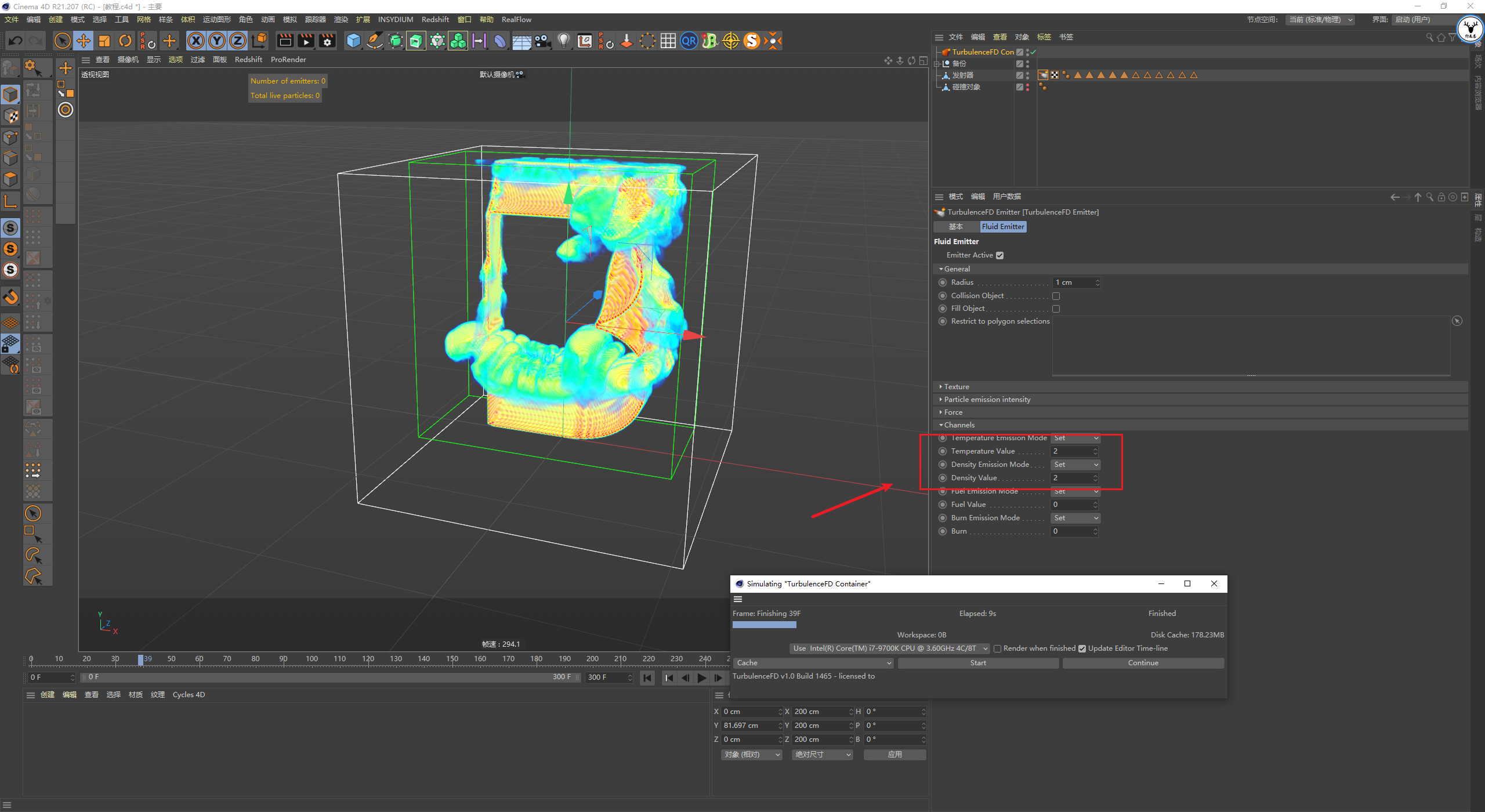

温度和密度通道的数值我改为了5，模式改为增加，主要是保证最后流体能够填充满整个对象：

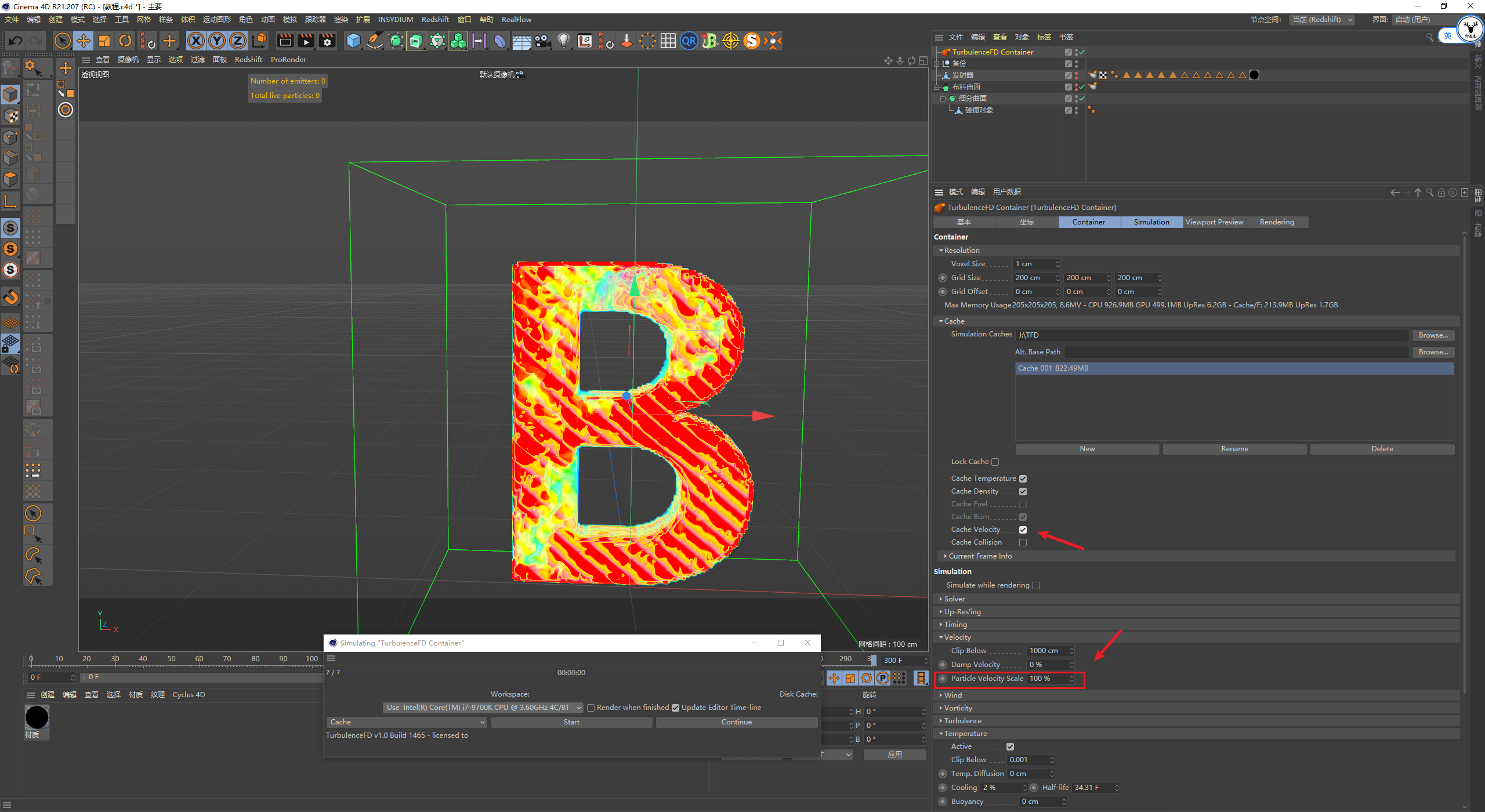

最后把速度里的粒子速度尺寸给到100，然后勾选缓存速度，这样后面才能驱动粒子，记得选一个空间大点的硬盘缓存吧：

03 X-Particles粒子部分

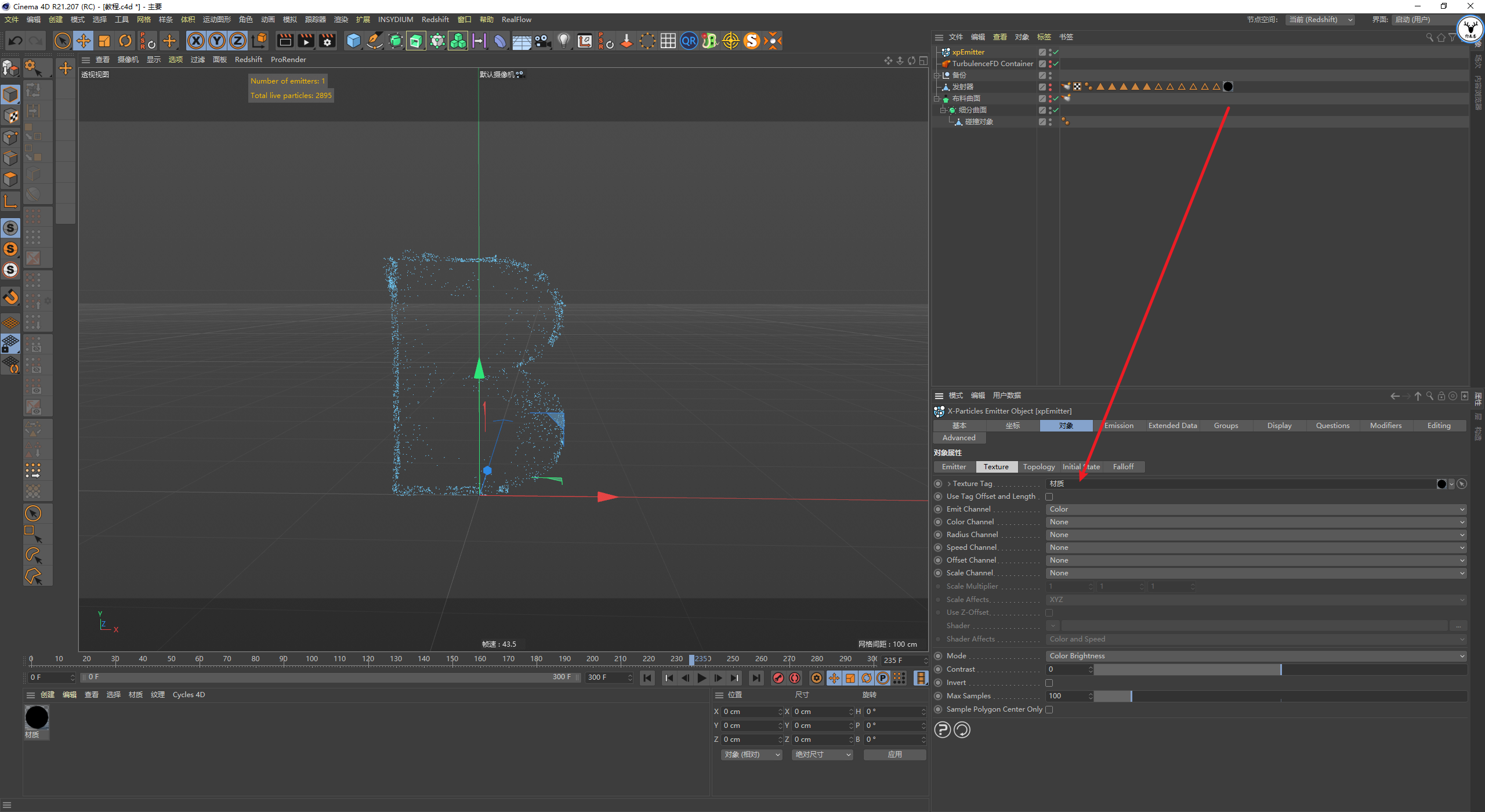

接下来到了XP粒子部分了，新建发射器以发射对象的纹理进行发射粒子：

纹理里面把材质拖进去，让粒子发射来源于颜色通道：

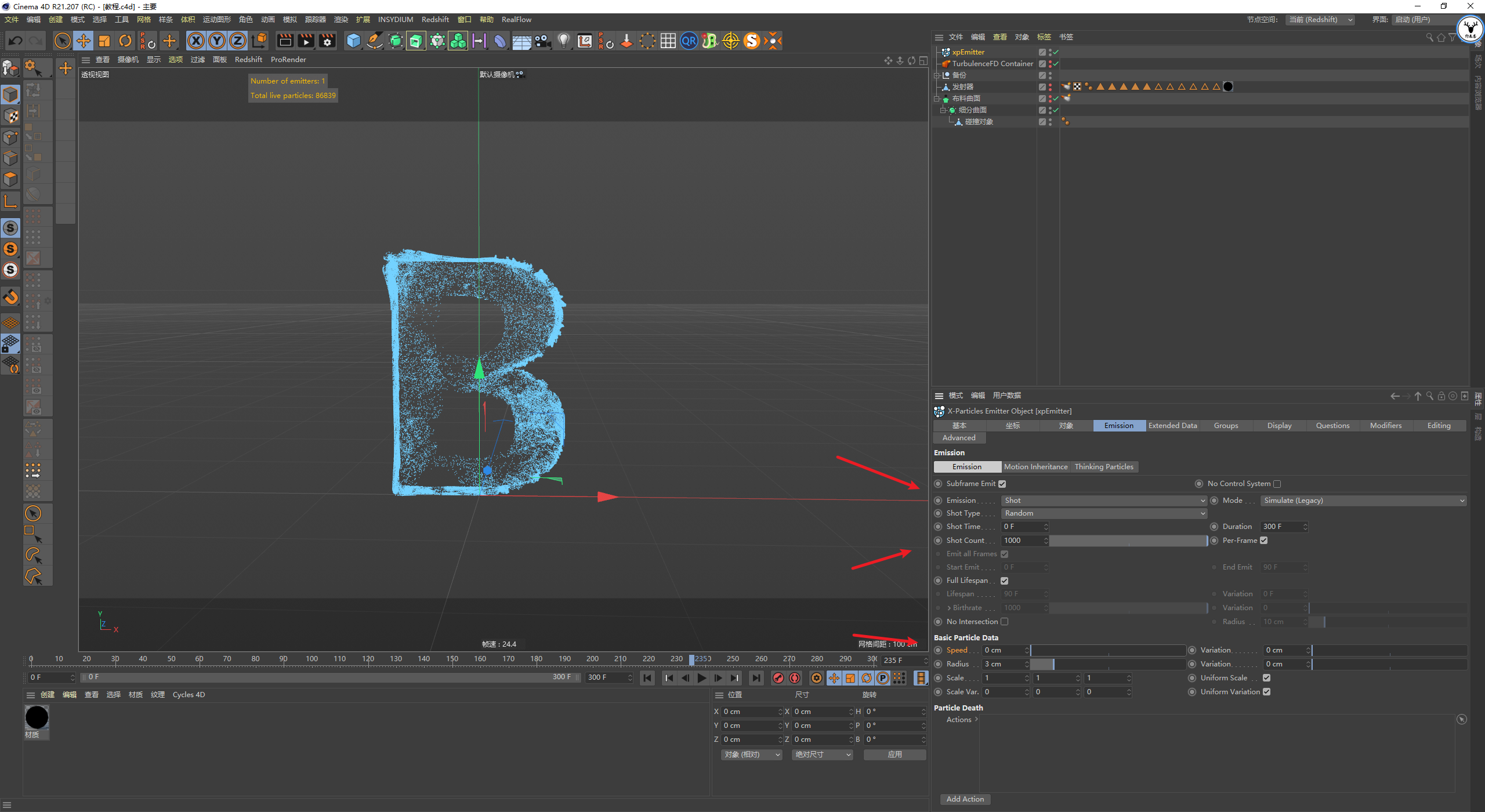

发射模式改为射击，让粒子射击持续300帧，粒子的速度改为0：

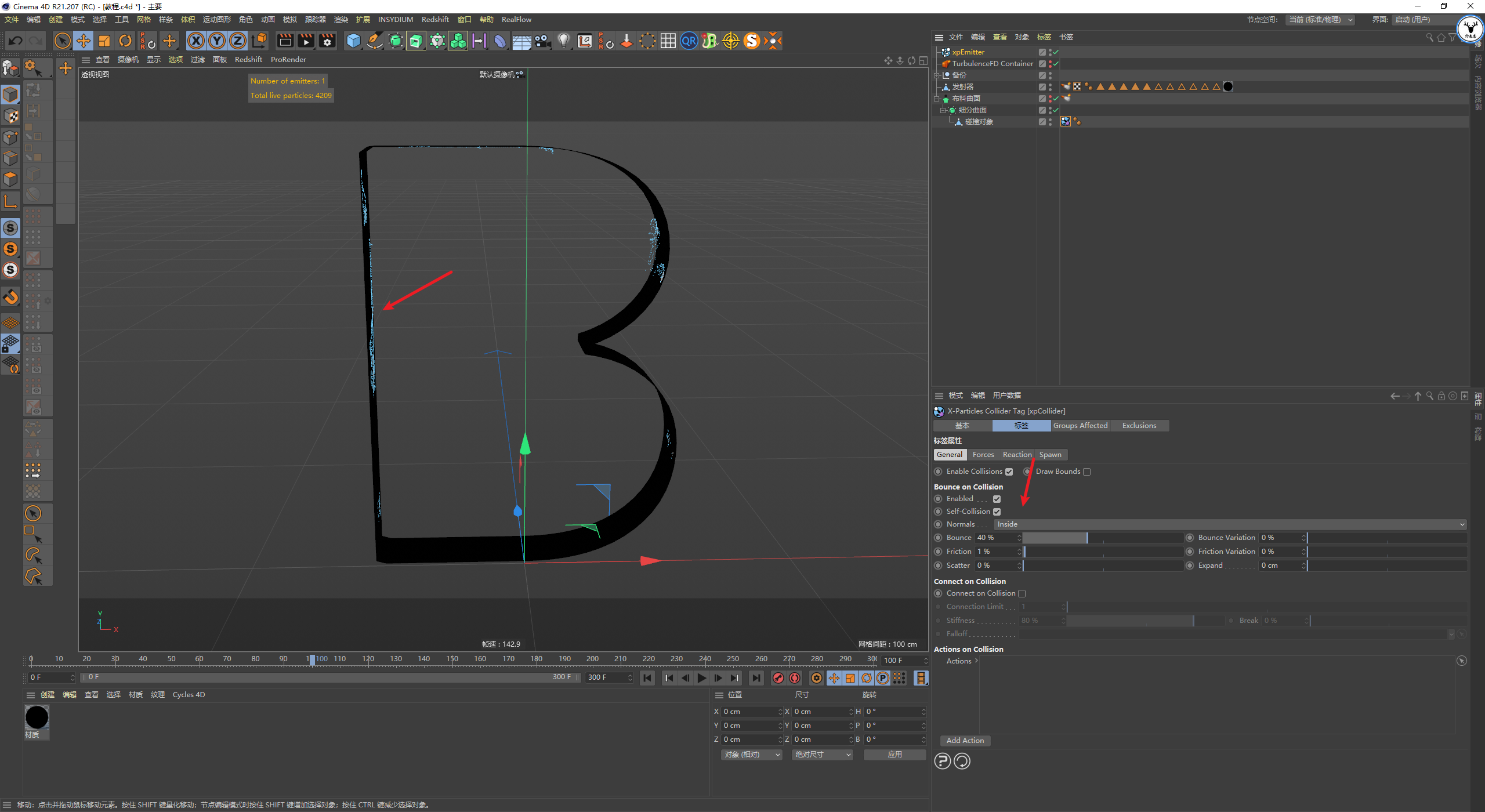

给碰撞对象添加XP碰撞标签，碰撞类型改为内部，点击播放以后你会发现粒子的形态好像和烟雾有些区别，有些烟雾很难受到粒子的驱动：

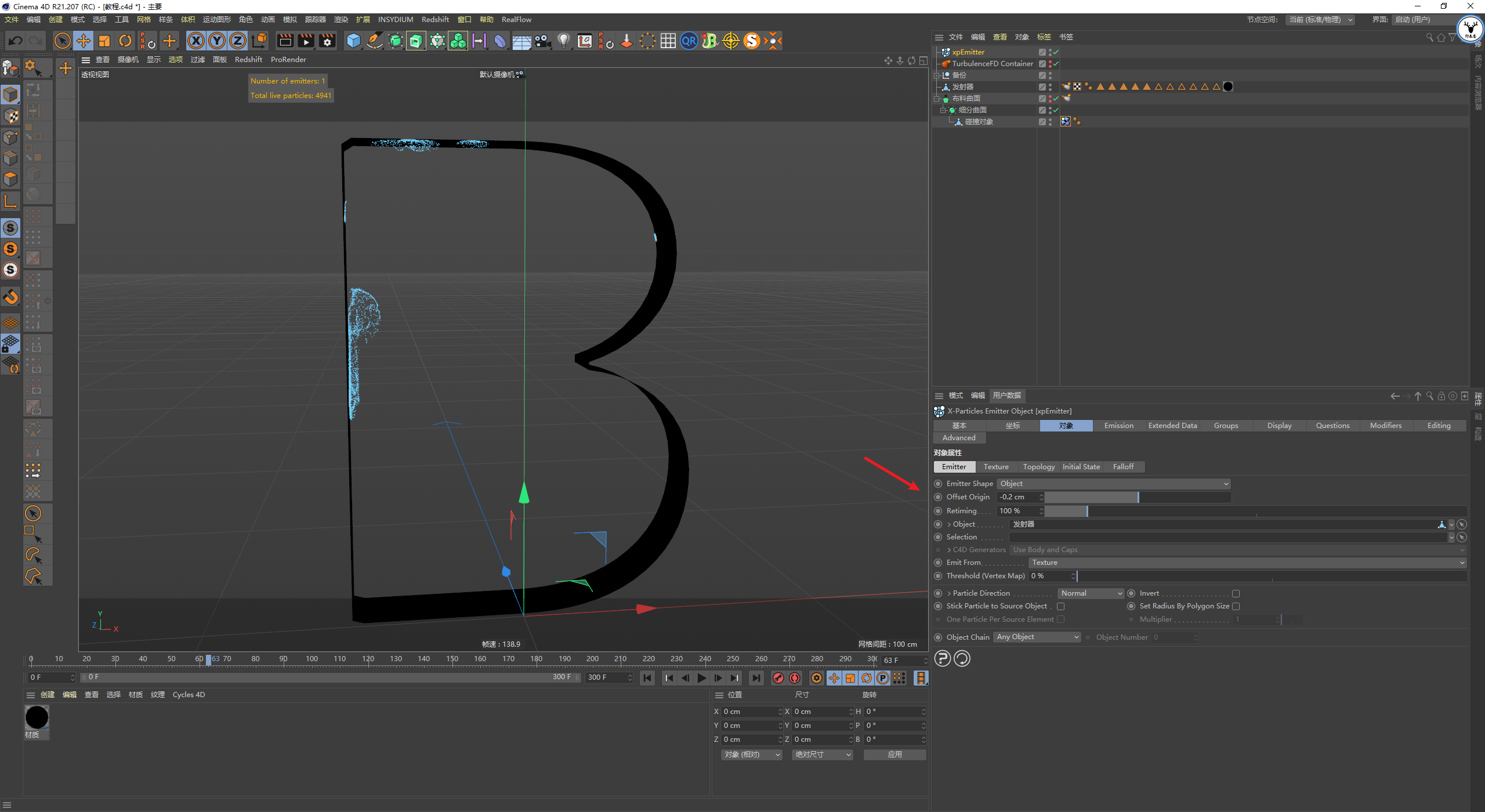

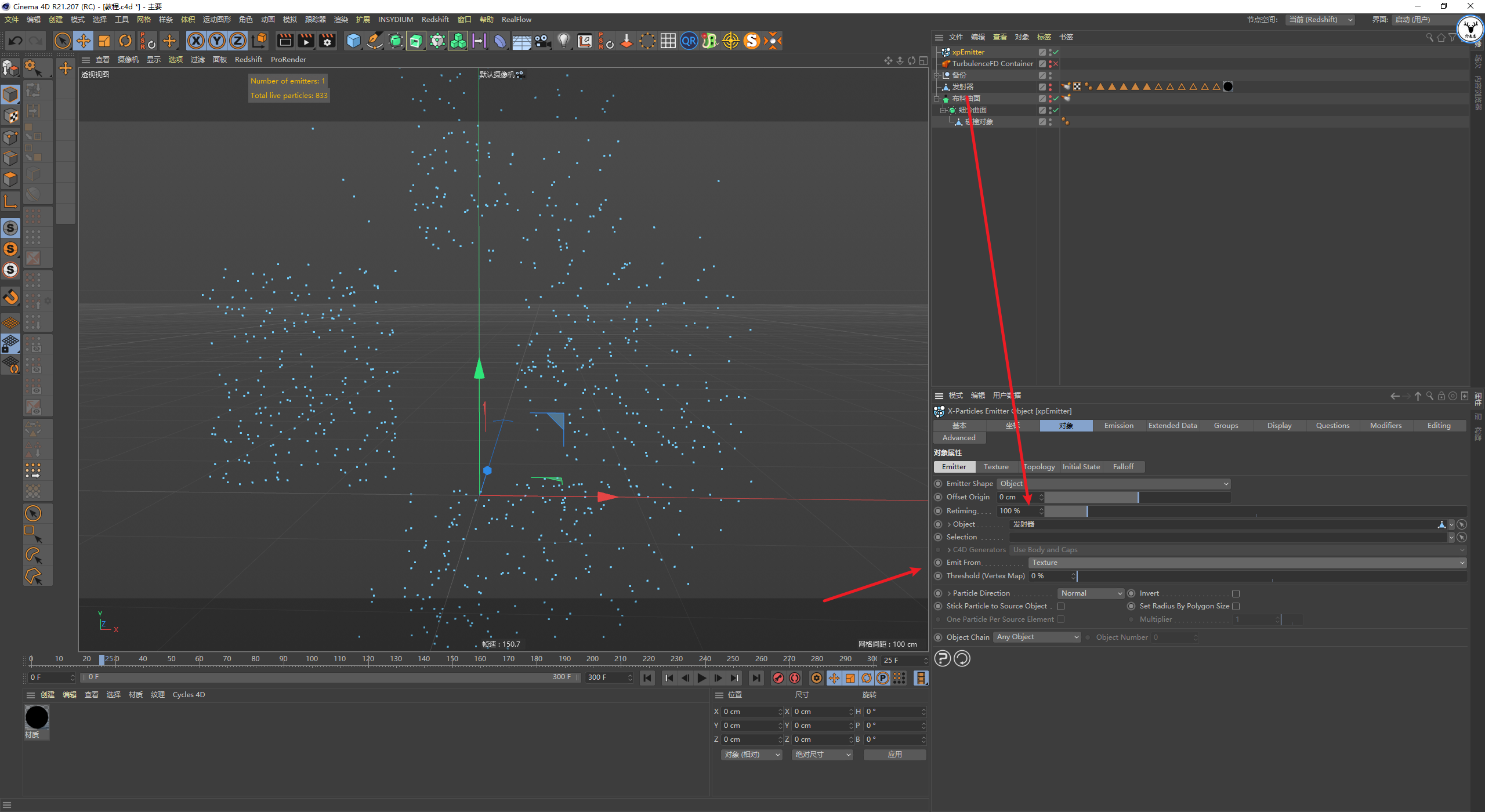

这是由于烟雾和粒子都是在完全相同的地方发射导致的，这里我们让粒子发射的位置往内部偏移一点点，可以看到有所改善，但还是有差异：

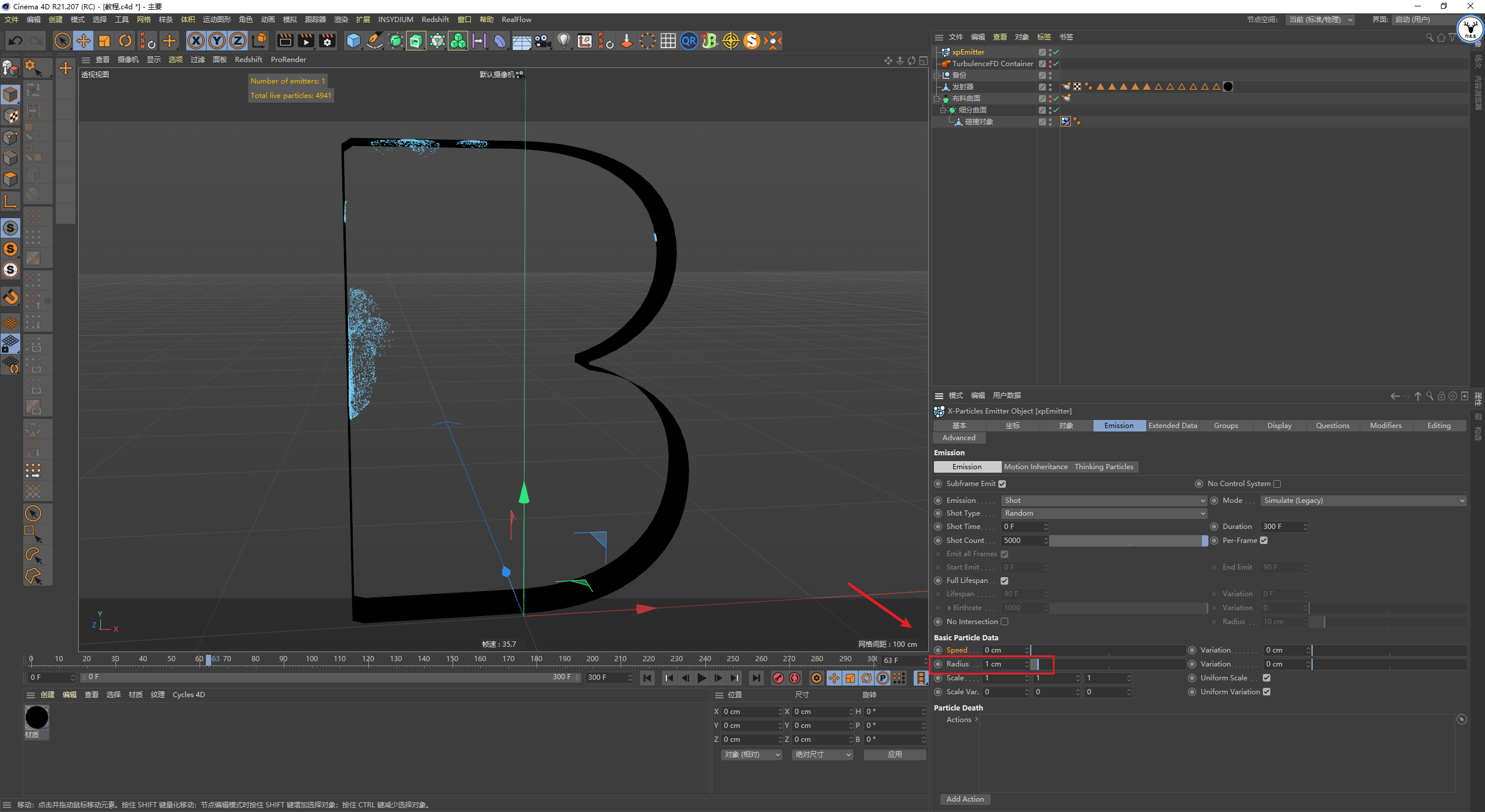

另外我们把粒子的半径改为1，这样基本就和烟雾的形态一致了：

由于粒子是基于纹理发射的，我觉得粒子在初期的时候数量还是太少了，后面网格化的效果可能会不好。

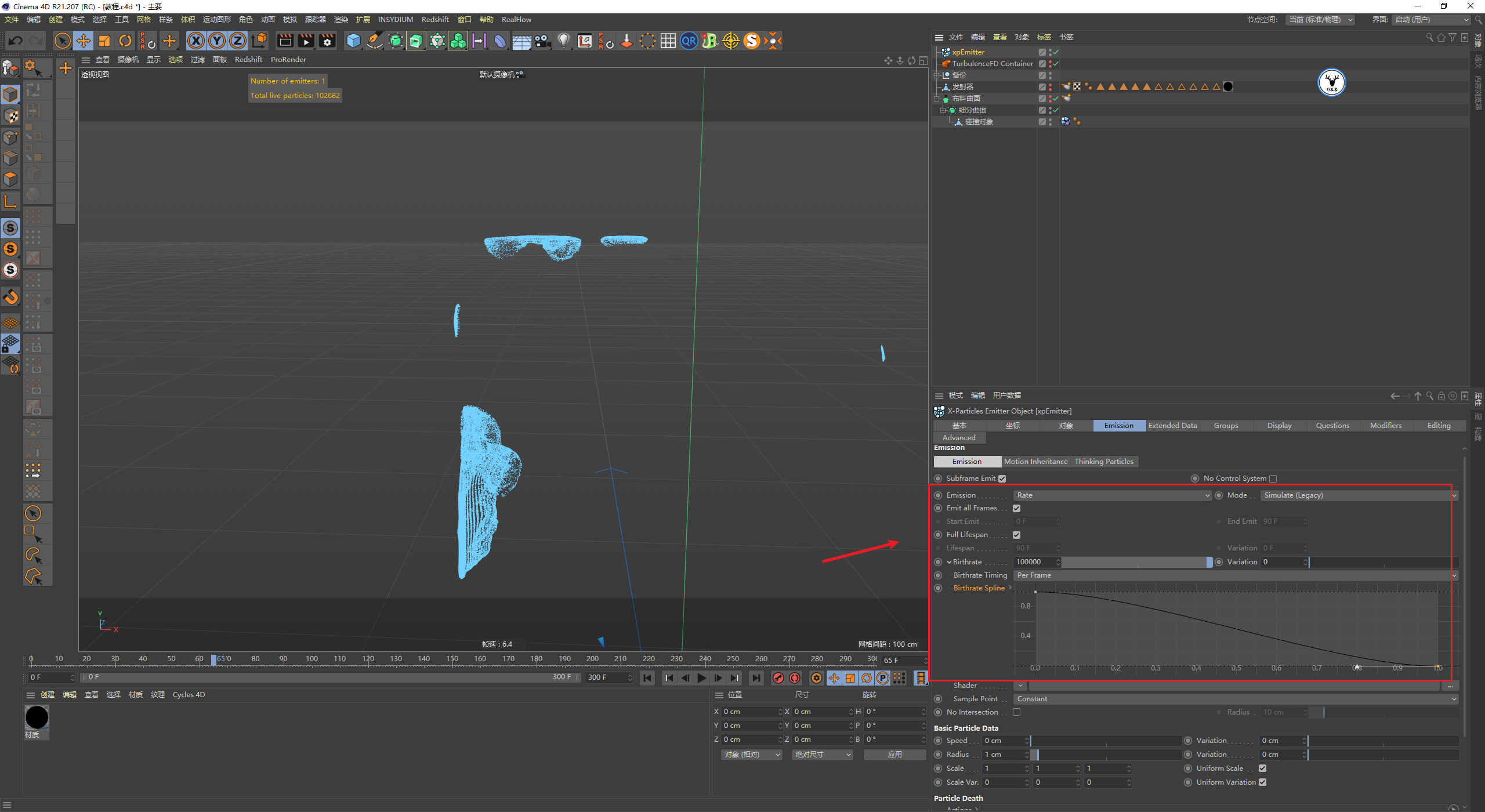

我希望的是一开始发射的粒子数量多一点，后面少发射一点也没有关系，所以我把发射模式改为了比率，粒子数量改为10W，然后通过曲线让后面粒子发射少一点：

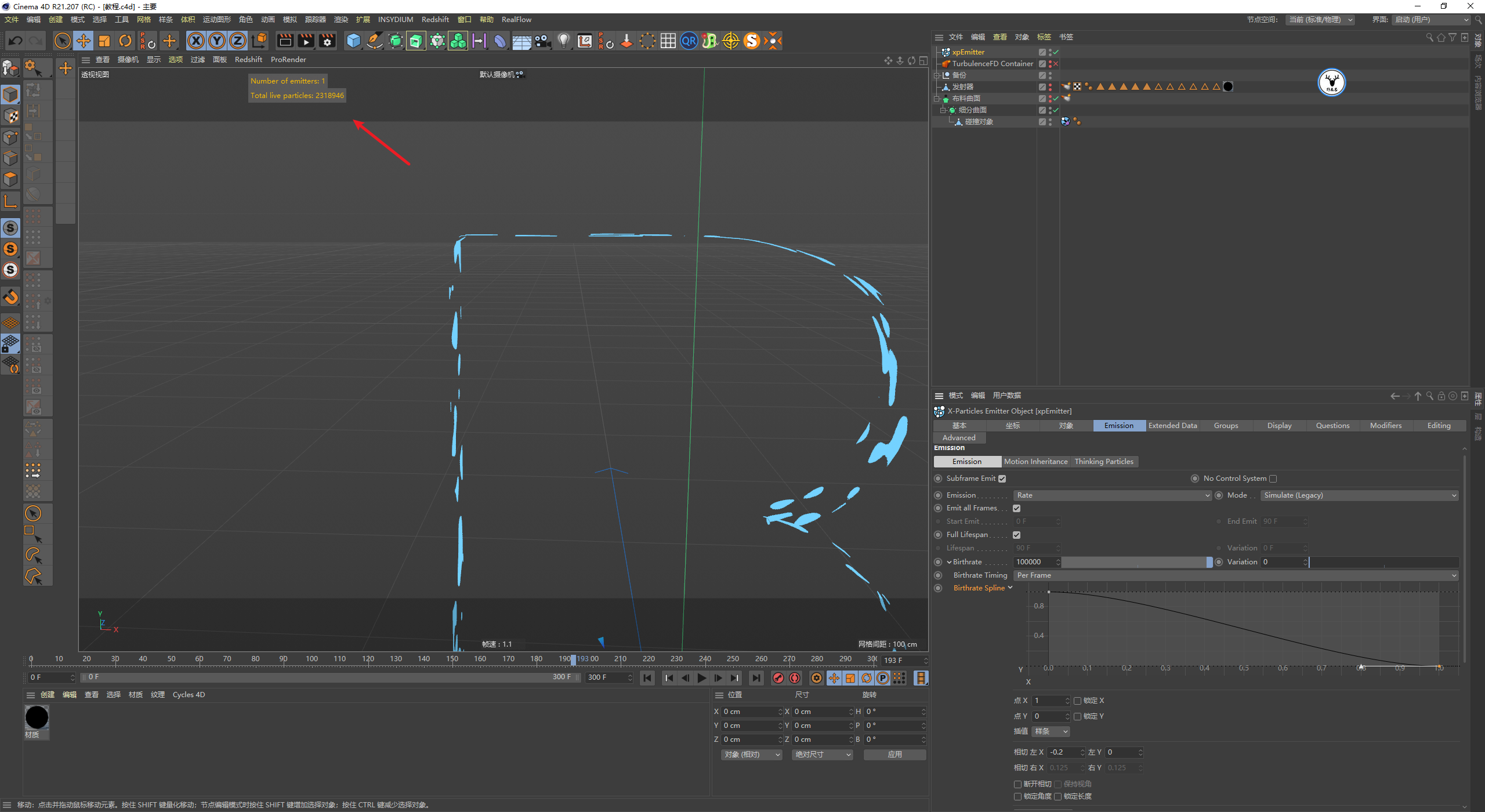

需要注意的是这里有个坑，我们这里暂时把TFD关掉播放一下粒子，可以看到粒子数量超过了100W：

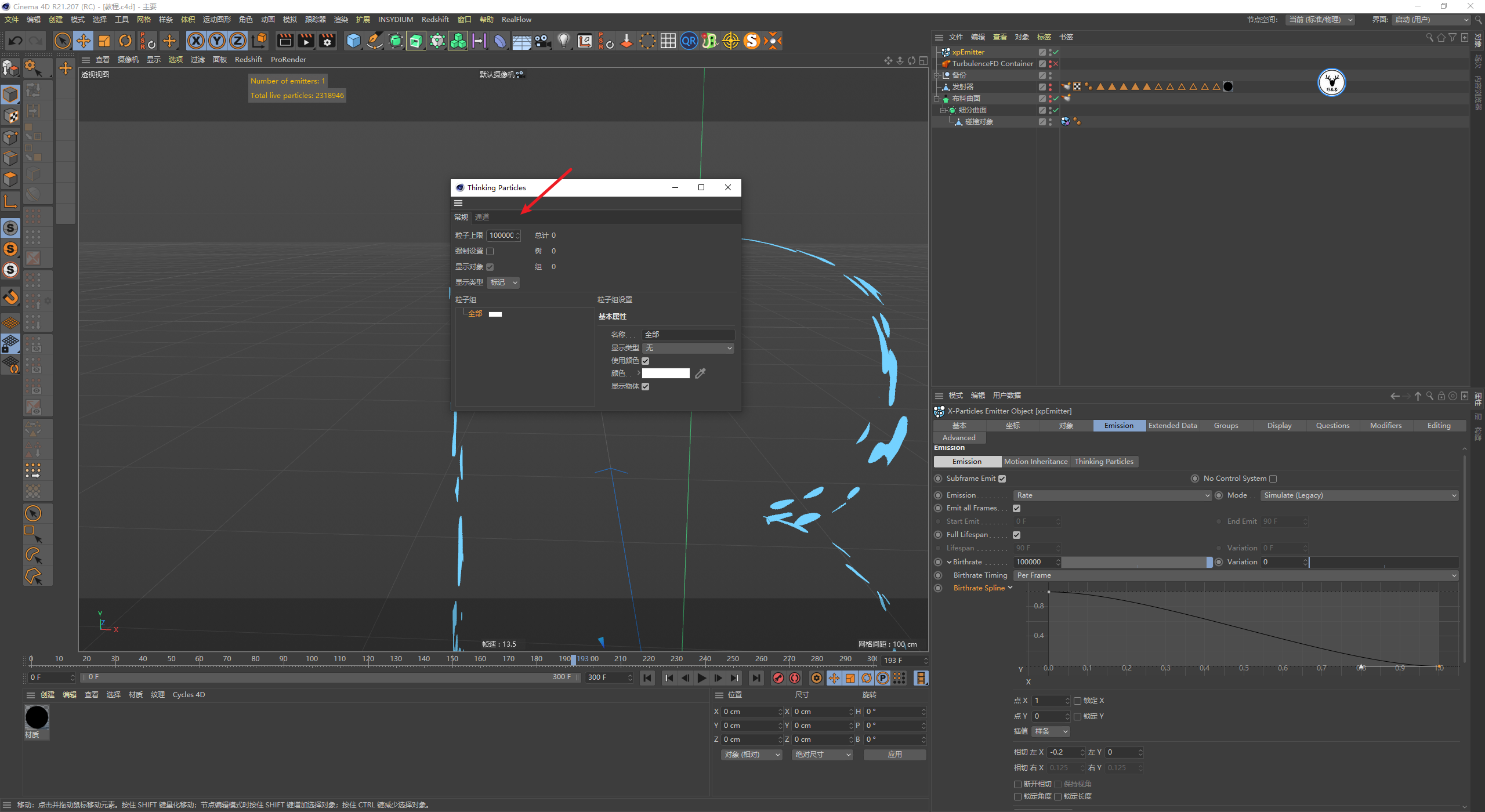

而默认情况下TP粒子系统设置的粒子上限只有100W个，所以我们这里可以把TP粒子的上限改为1000W，否则会出问题：

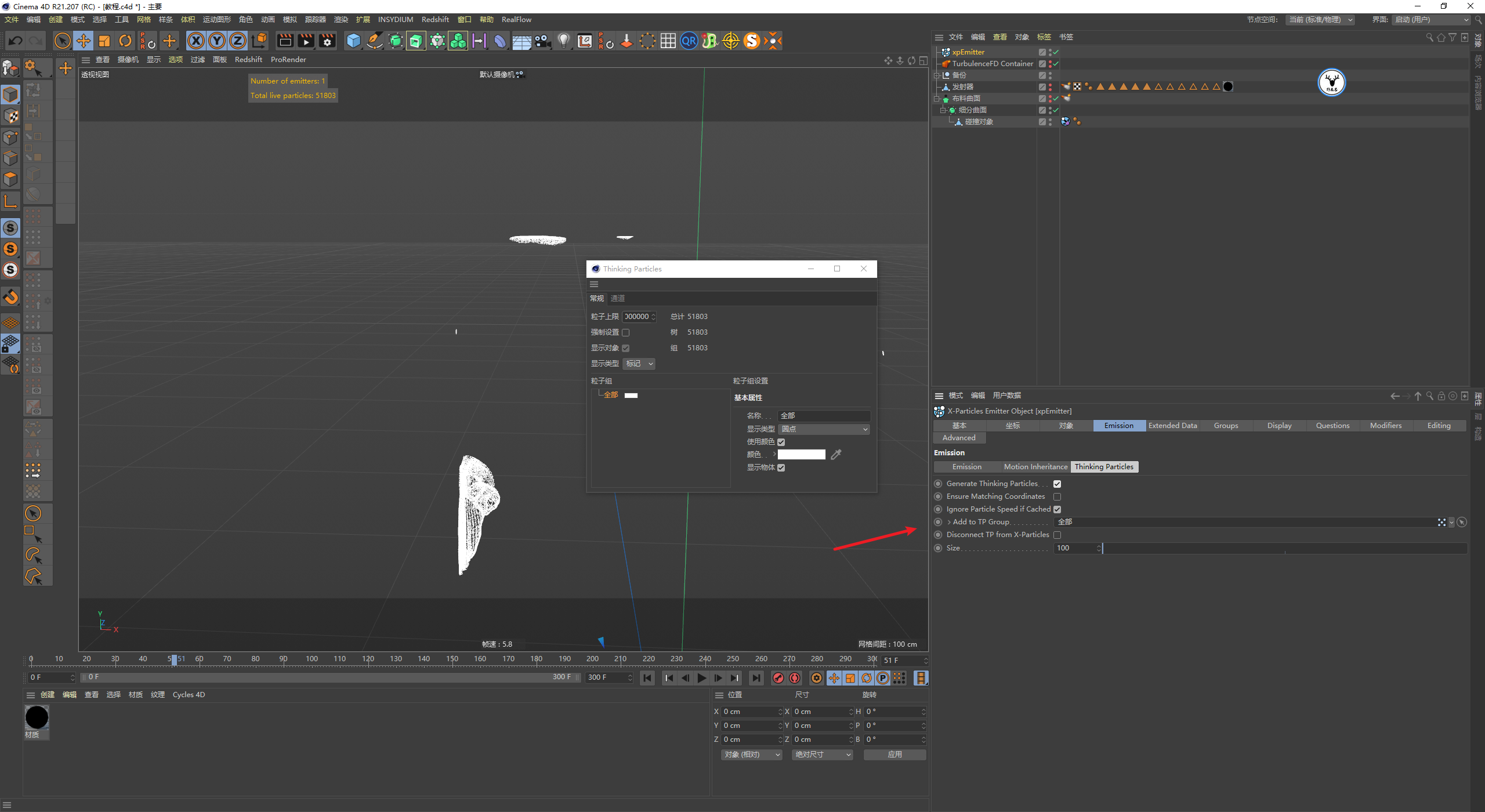

TP粒子上限修改了以后，就可以激活TP粒子了，然后把缓存忽略粒子速度也勾选上吧，避免缓存完拖放的时候TP粒子会回跳：

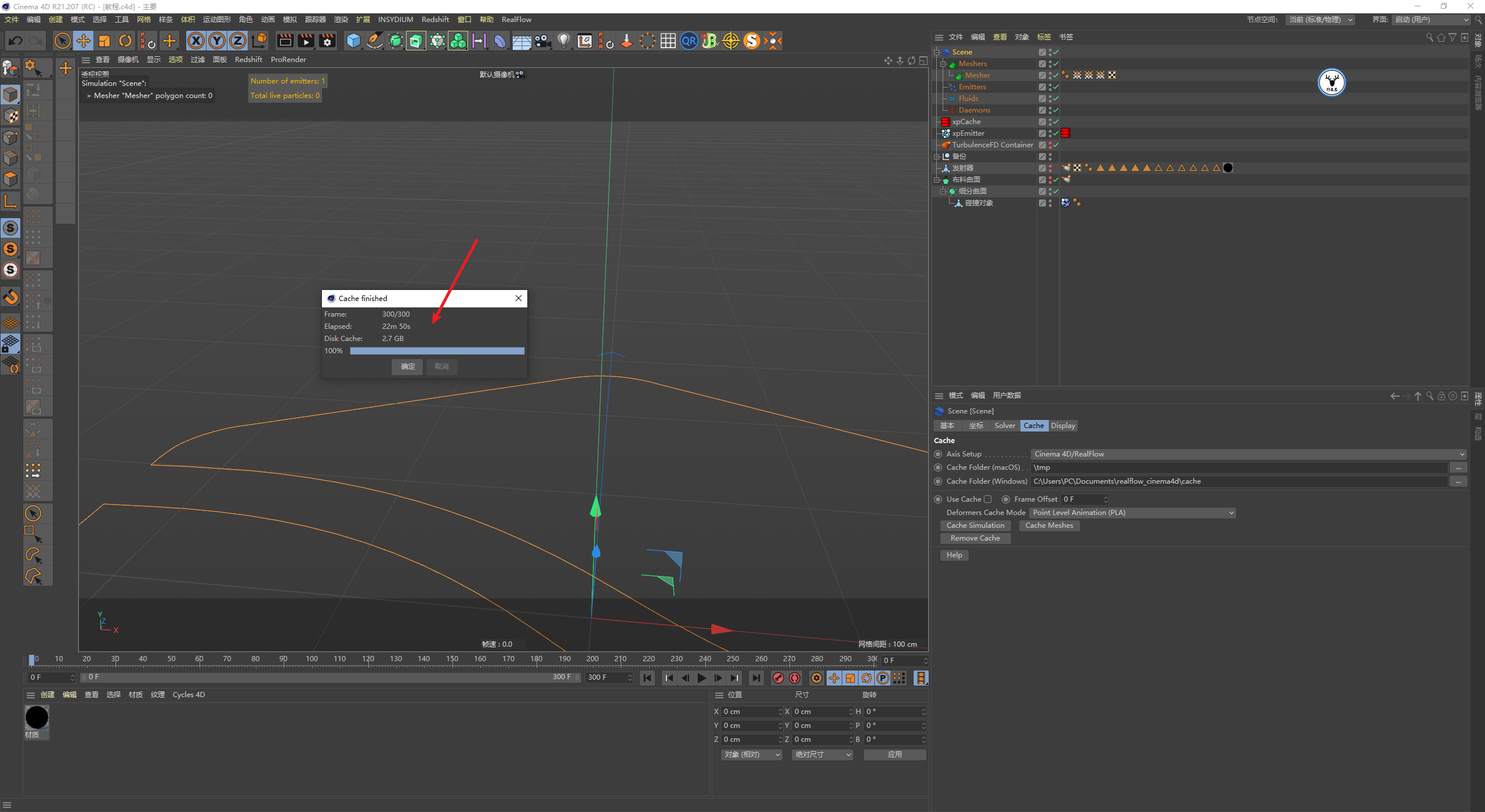

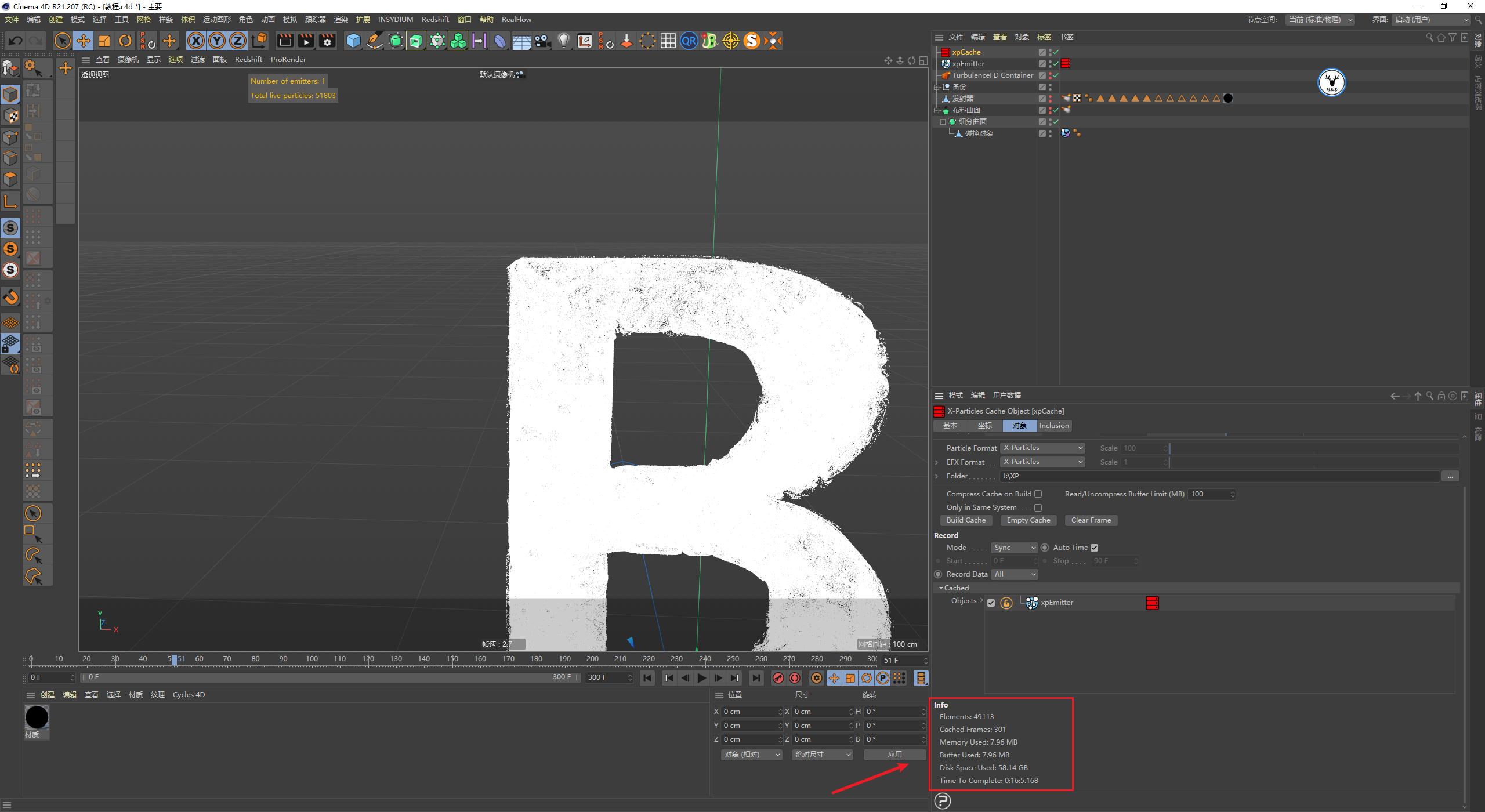

基本这样就可以将粒子缓存了，缓存的时间16分钟，但是体积挺大的，所以记得选择一个空间大的硬盘：

04 Realflow网格化部分

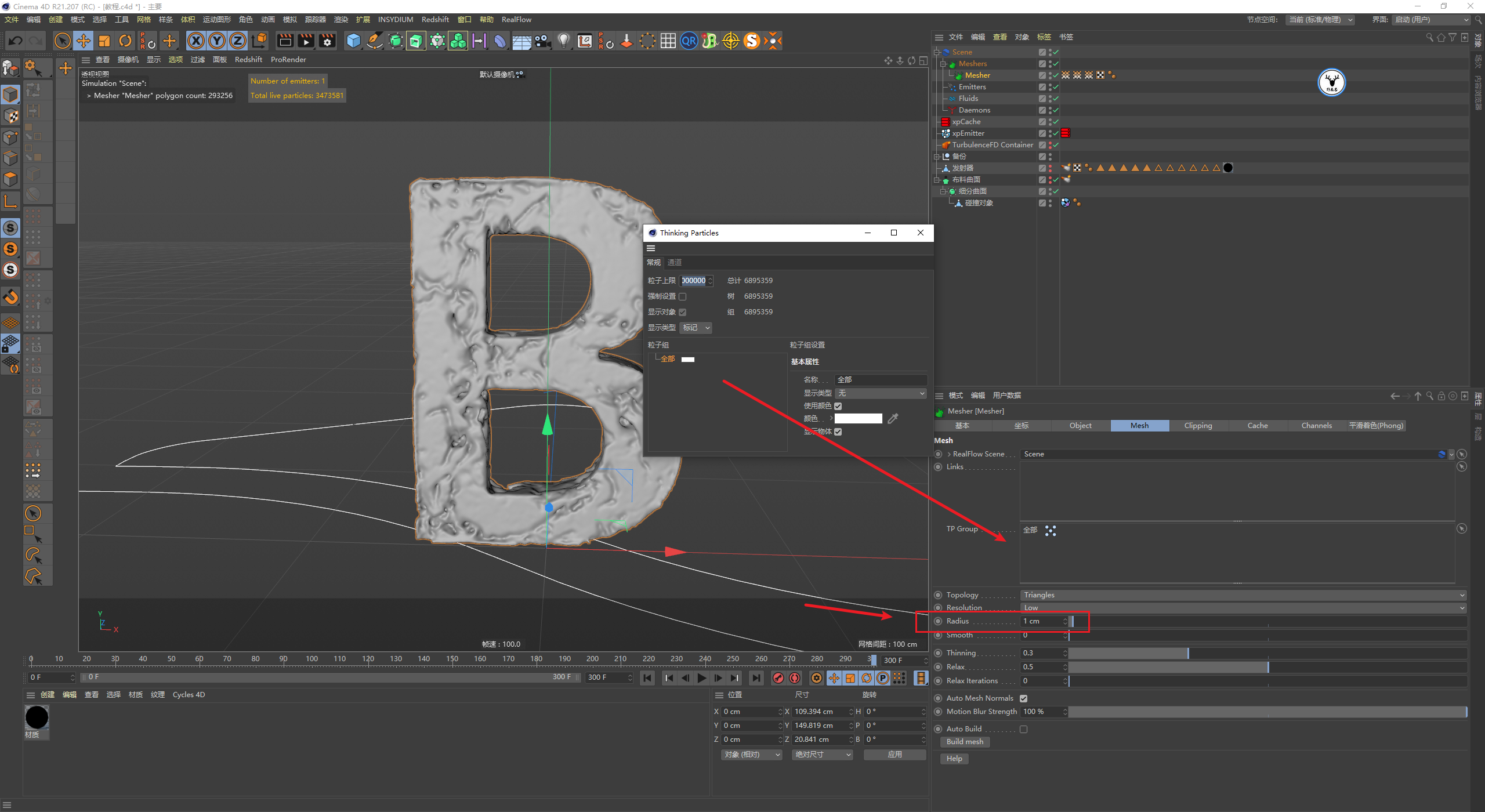

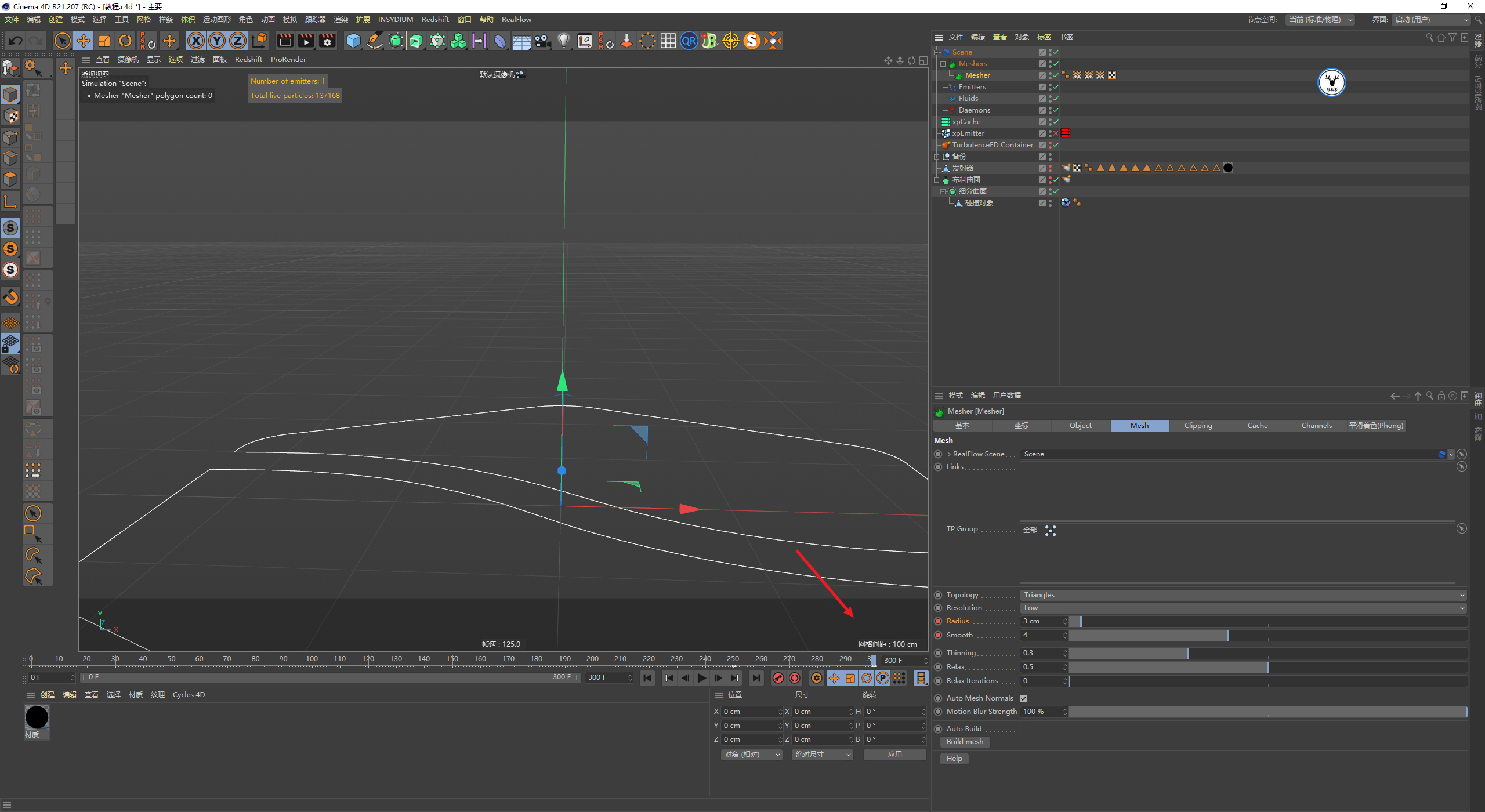

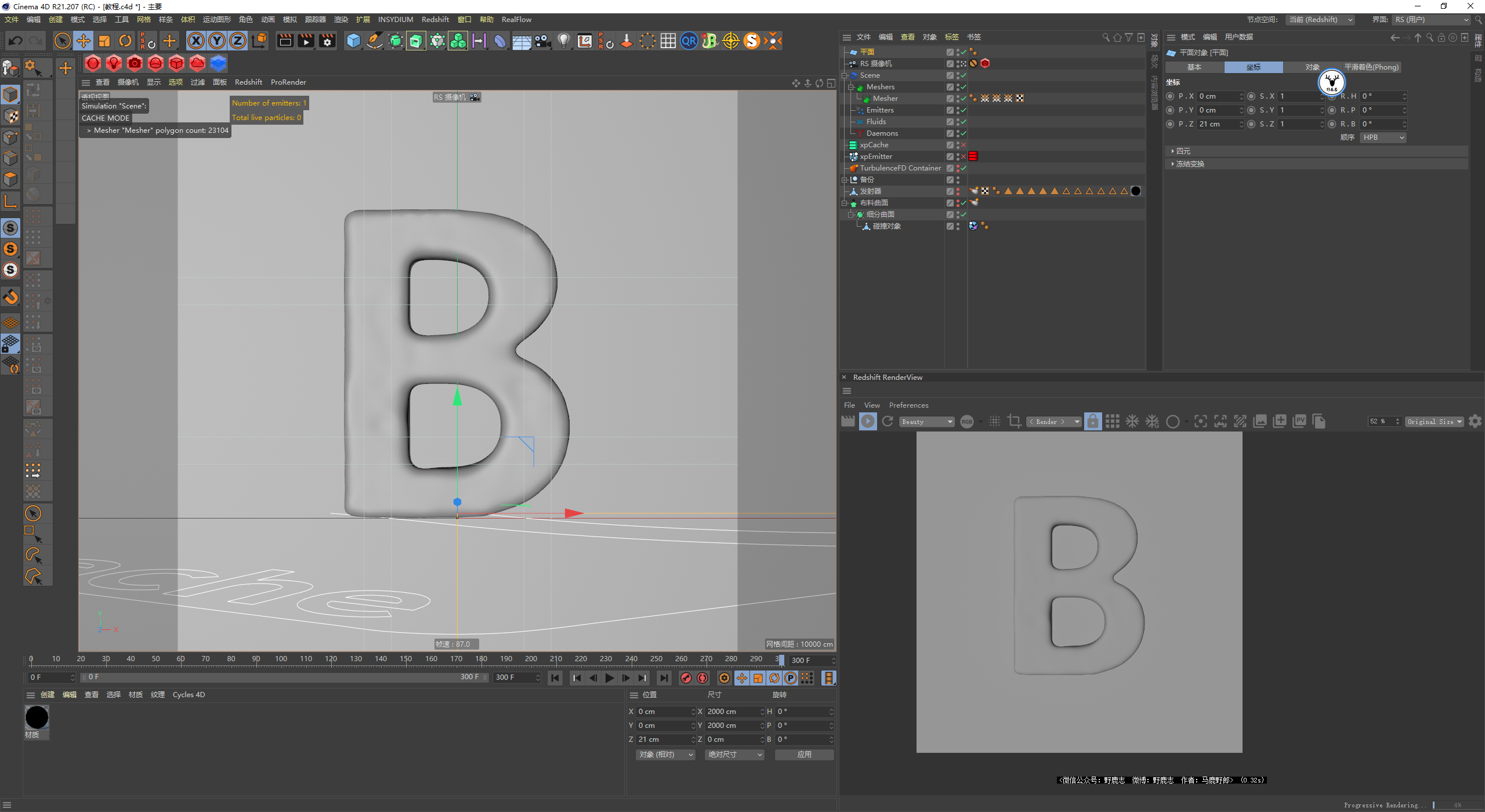

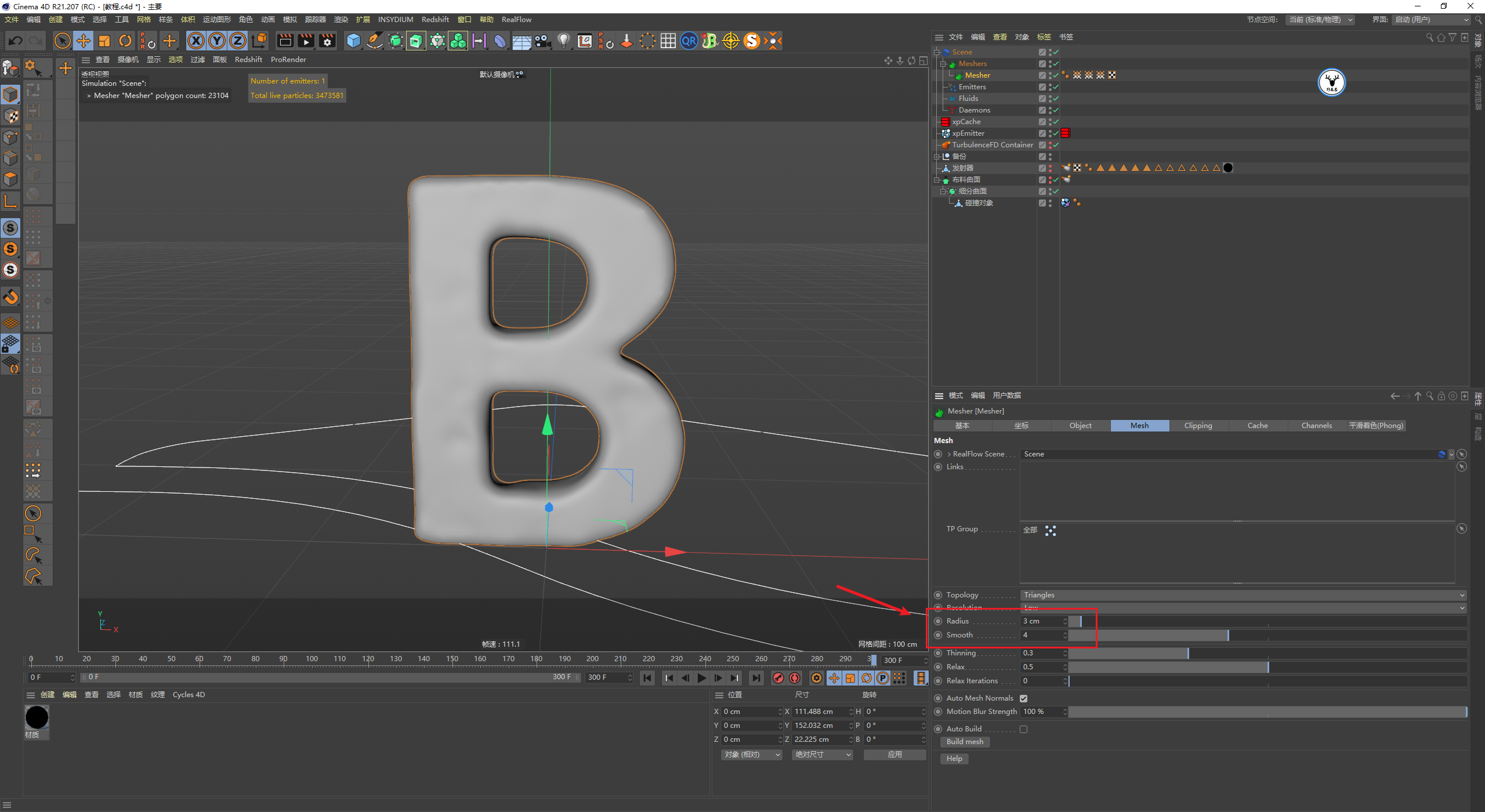

RF网格化其实很简单，我们把TP粒子组拖进网格里，把网格的半径改小一点看看，我们主要看最后一帧，网格的表面很不平滑：

把半径改到3，平滑4感觉字母的完整性就比较好了：

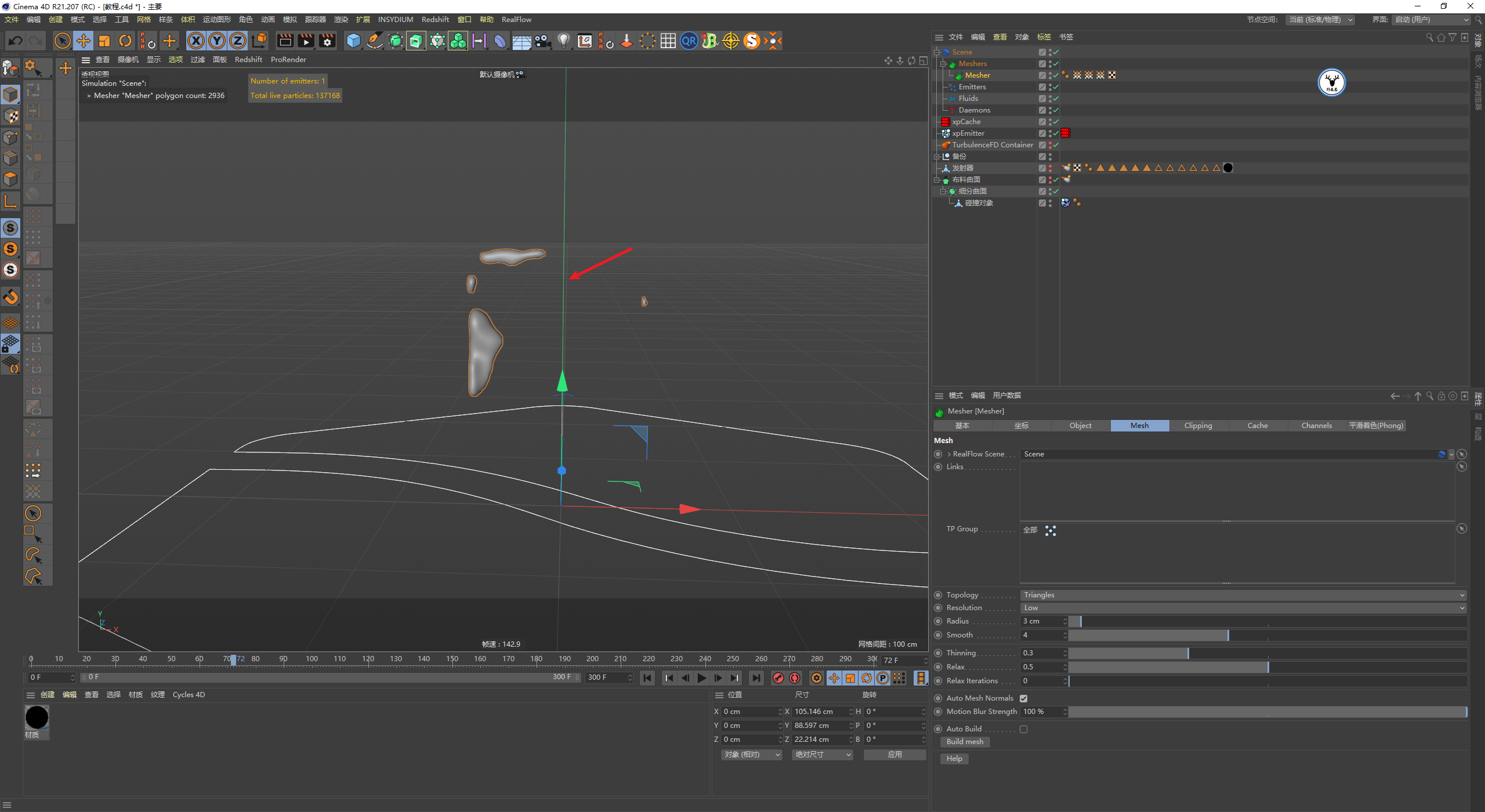

但是这样的话刚开始的网格就不太好看了：

所以我在半径和平滑上K了一下关键帧，这样感觉是我想要的状态：

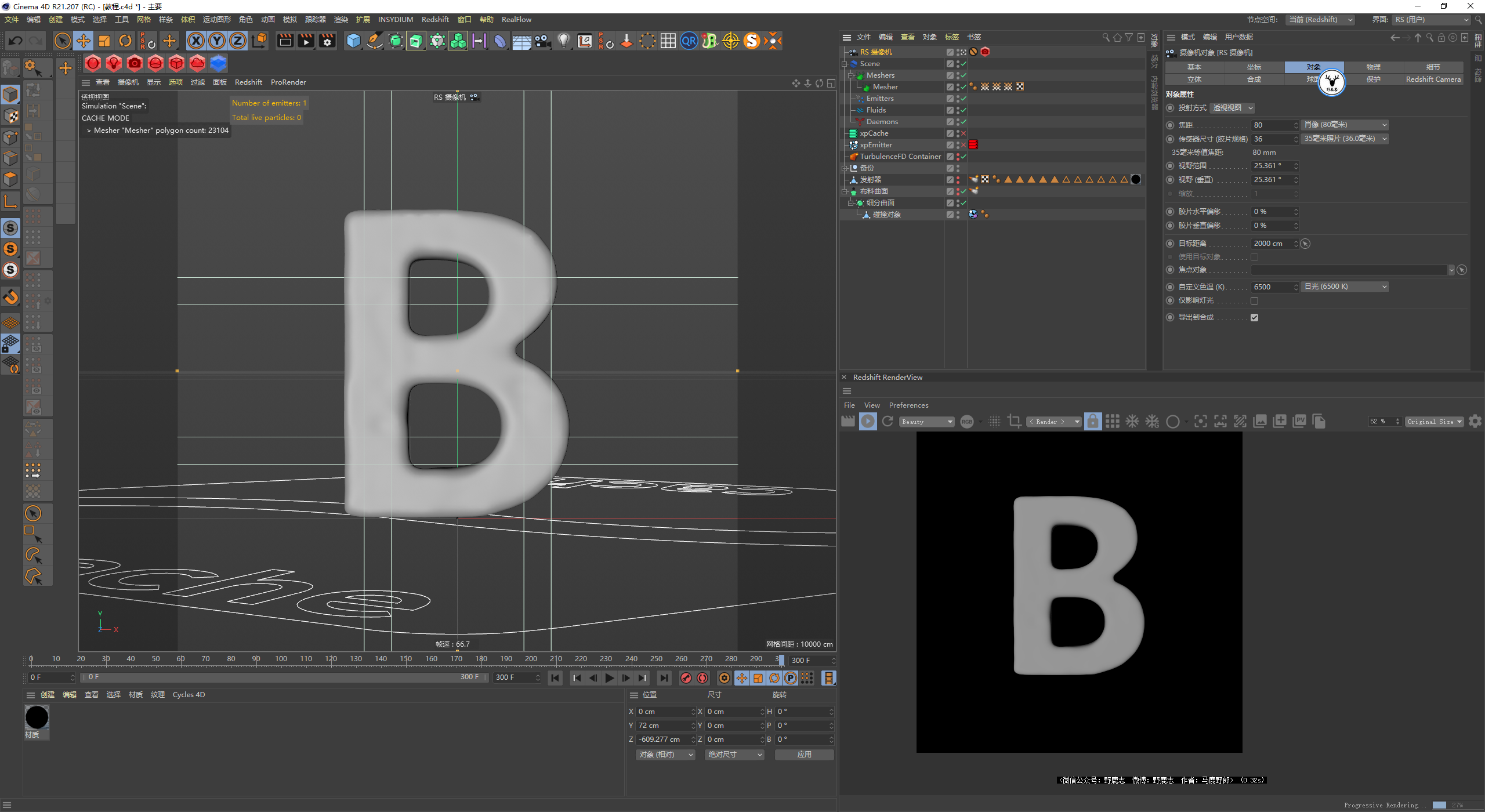

把网格也直接缓存了吧，缓存时间22分钟，还是挺长的：

05 Redshift渲染部分

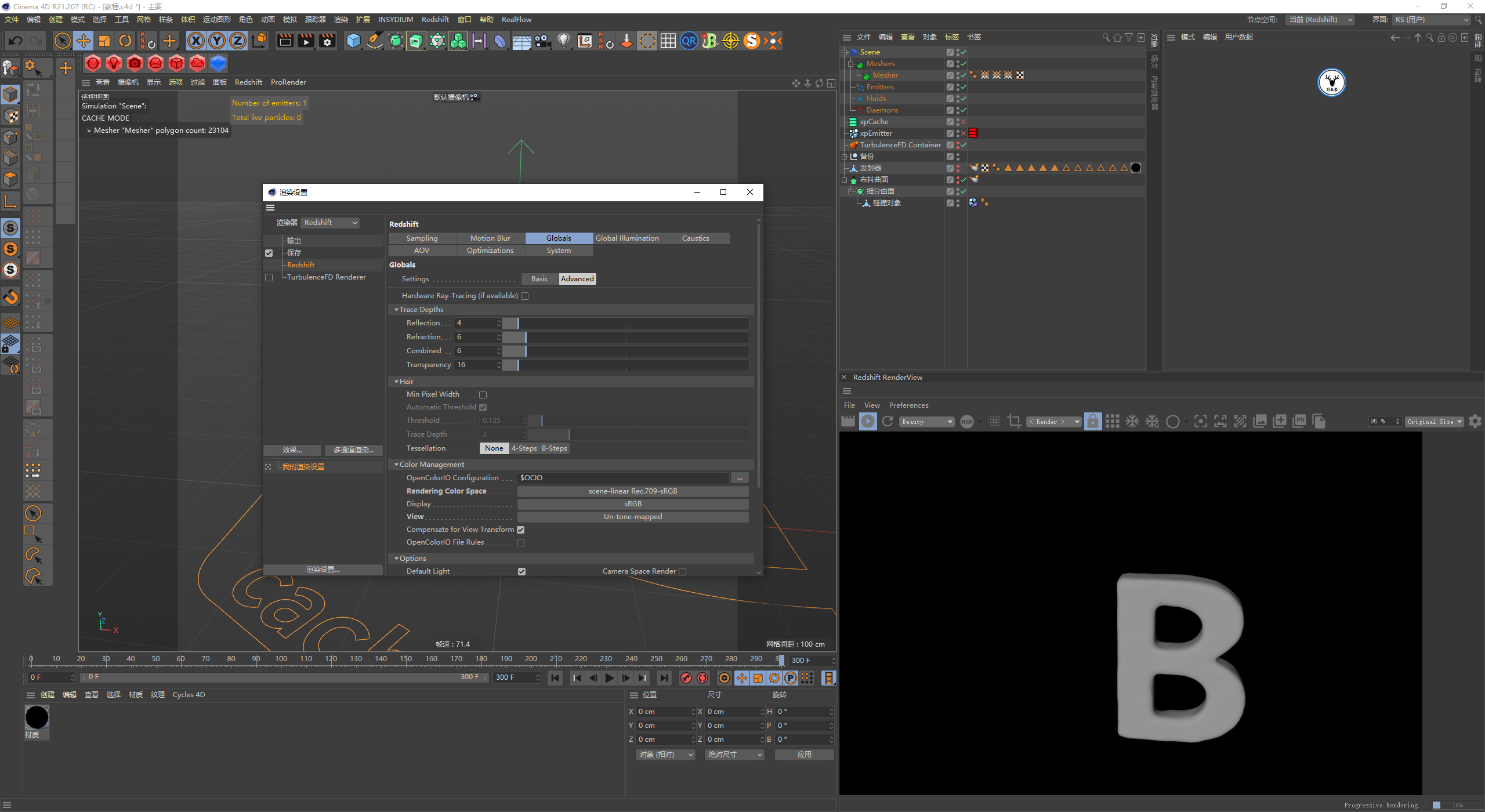

终于到渲染的环节了，设置渲染尺寸，调整色彩空间不用多说哈：

摄像机固定渲染视角，这个也不用多说哈：

新建一个大大的平面当作背景：

新建HDRI环境光，我这里把HDRI旋转了一下，然后把色相关掉避免环境光的颜色对场景产生影响：

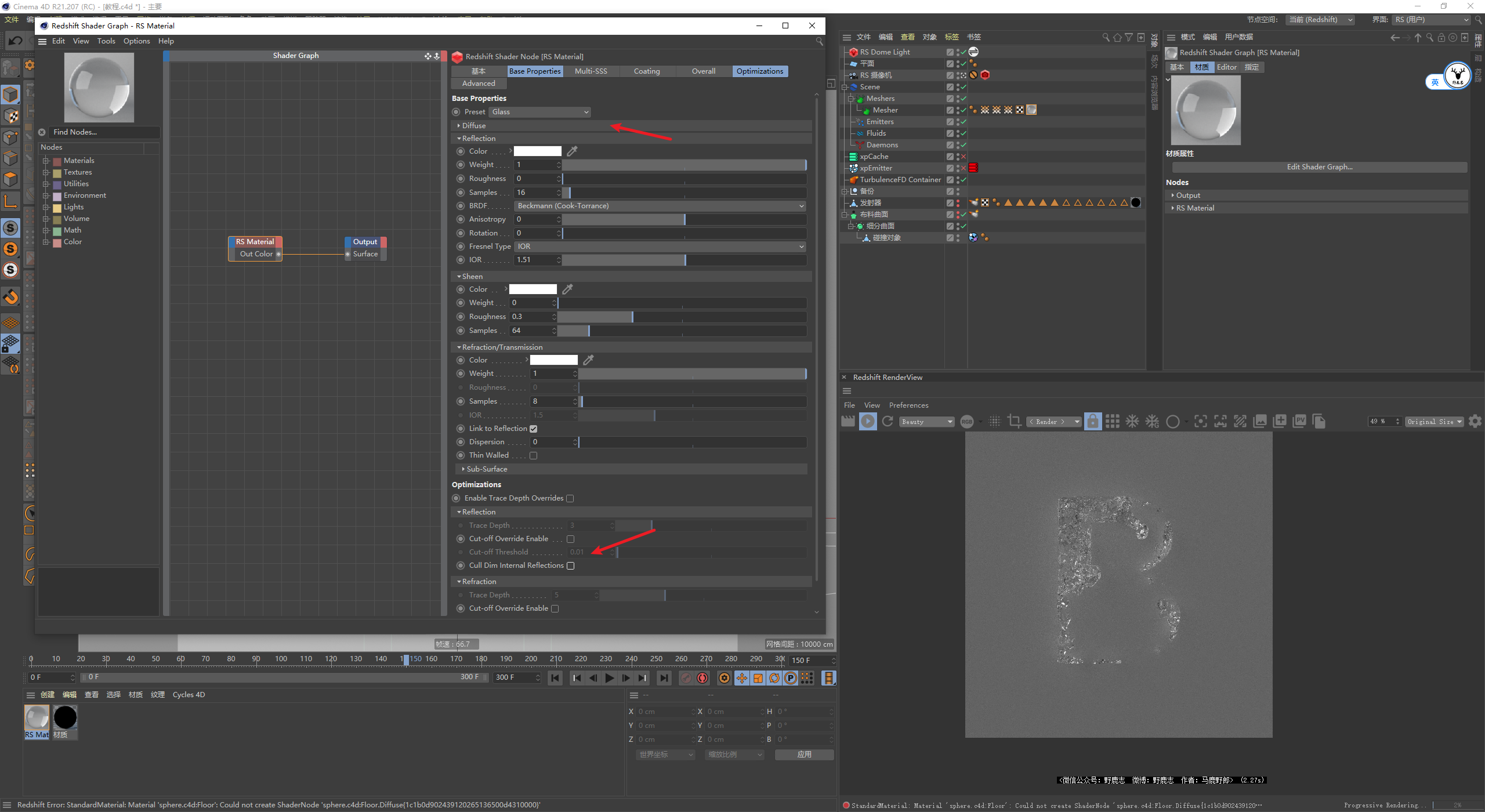

网格的材质是普通的玻璃材质，然后取消勾选了剔除内部多余折射：

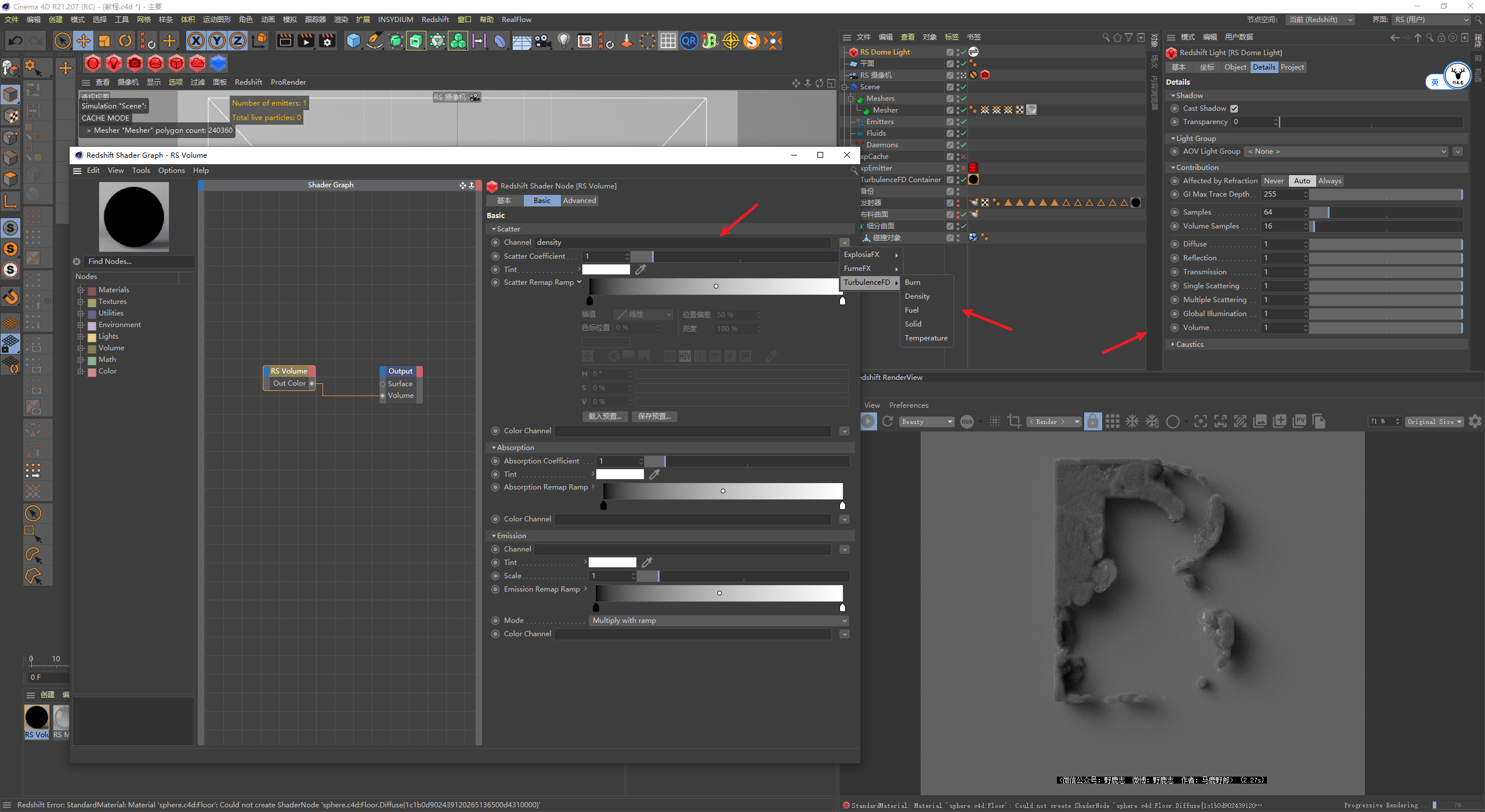

新建体积材质丢给TFD的容器，散射载入TFD的密度通道，烟雾就出现了。

因为我用的RS是3.0版本，所以灯光中默认体积渲染是打开了的，我记得2.6版本需要手动打开：

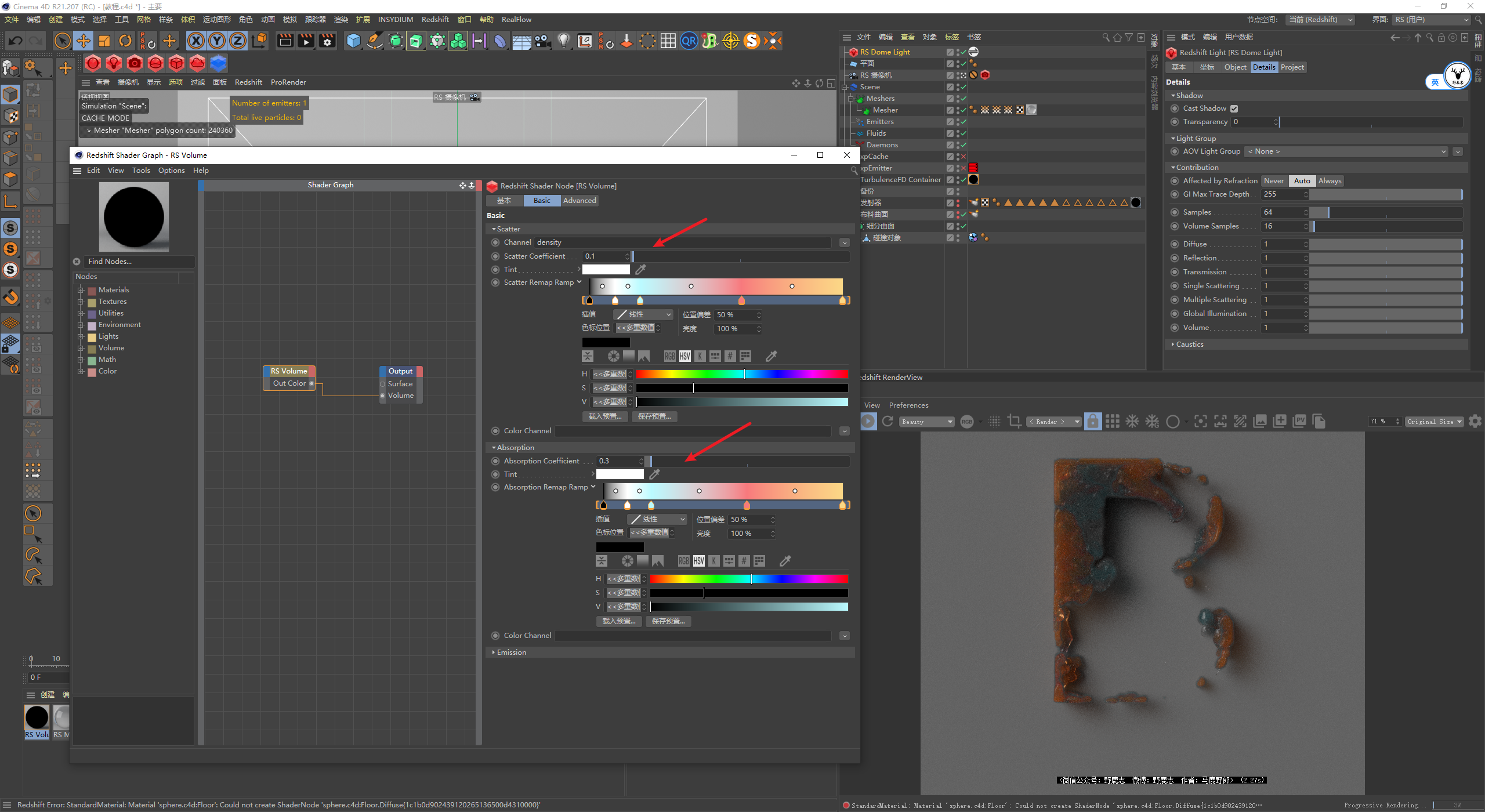

散射和吸收的系数配色这些大家多试试吧，我觉得这就是个尝试的过程，没什么好说的。

总之散射系数越高对象越亮，而吸收系数越高对象越不透明，渐变的话大家打开配色方案试试吧：

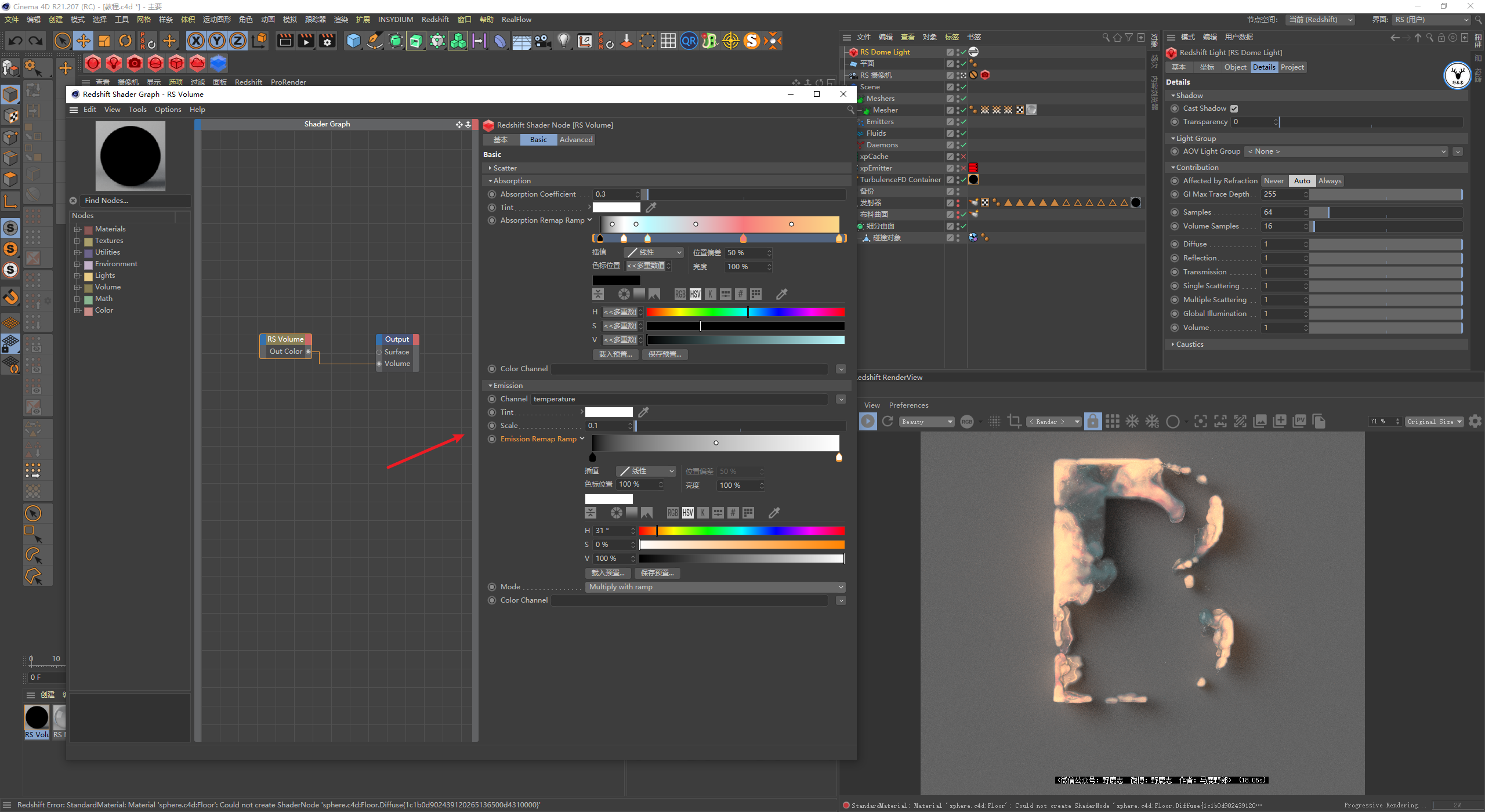

发光通道载入温度通道，将强度值改到了0.1，感觉发光不够实，不是我想要的：

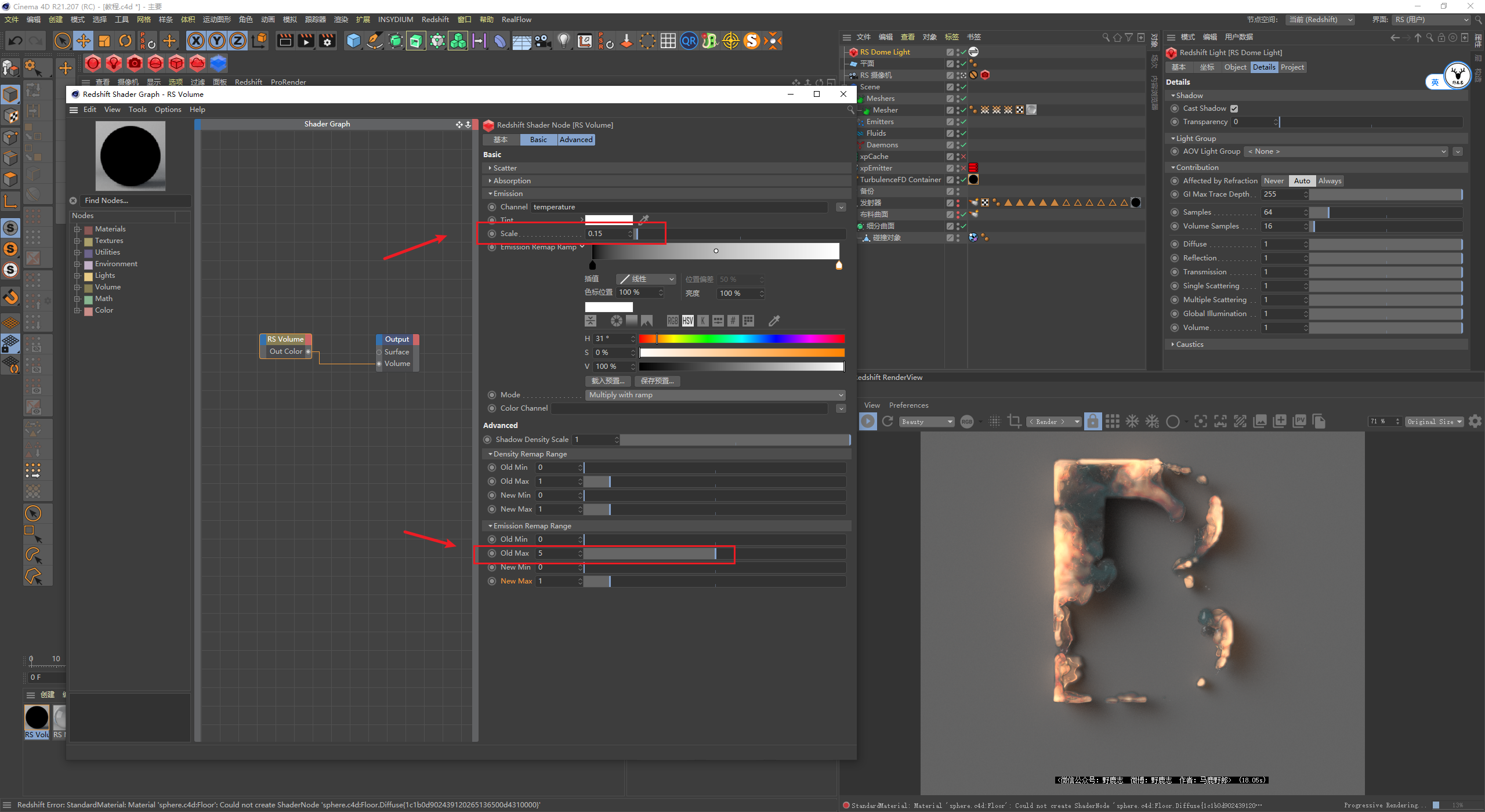

我们可以在高级里将最大输入数值重新调整一下，并且再配合发光的强度调整出自己想要的效果：

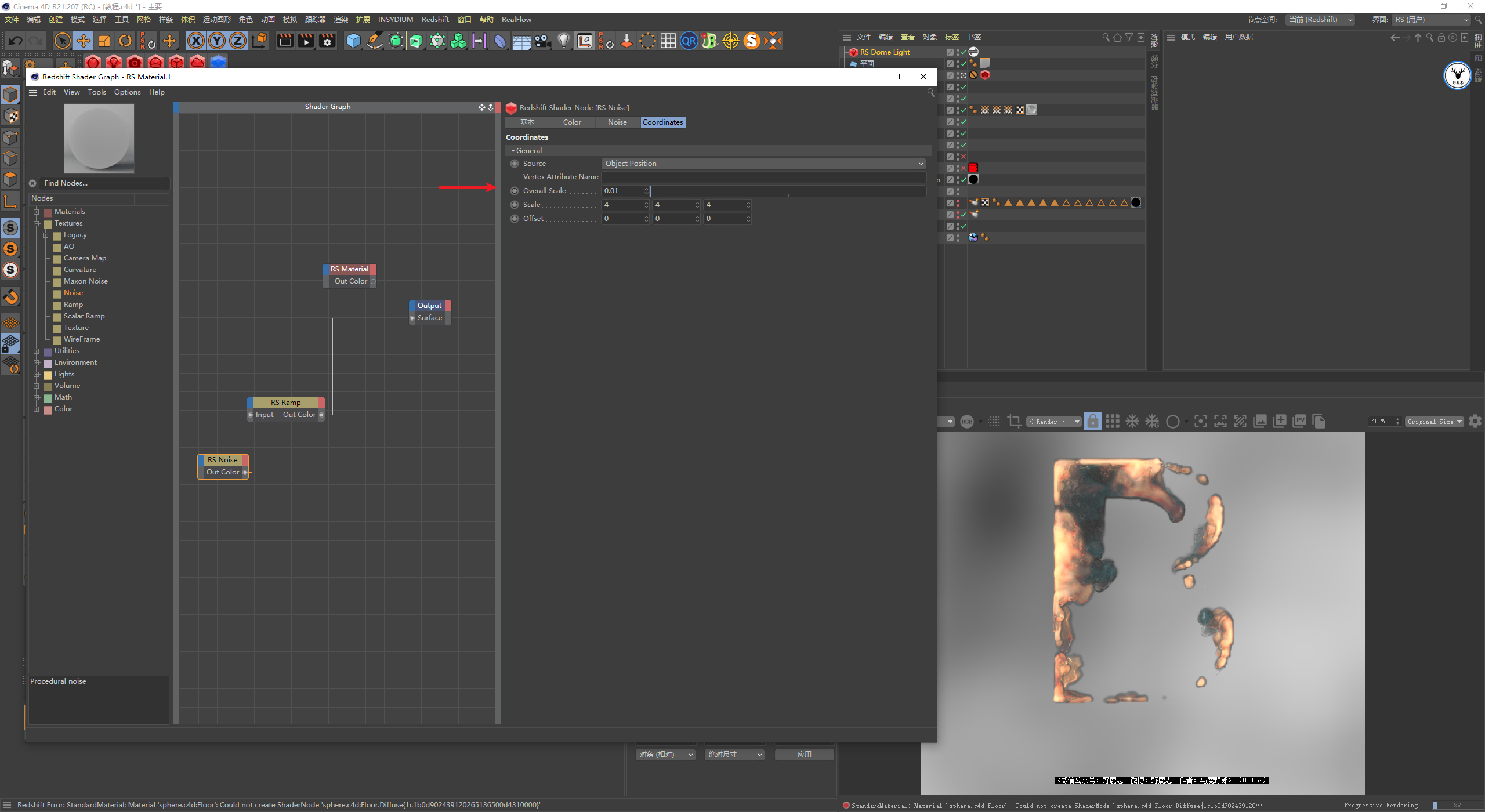

背景的材质是一个普通的漫射材质，我首先用噪波节点制作一个蒙板贴图，用渐变节点提高对比度：

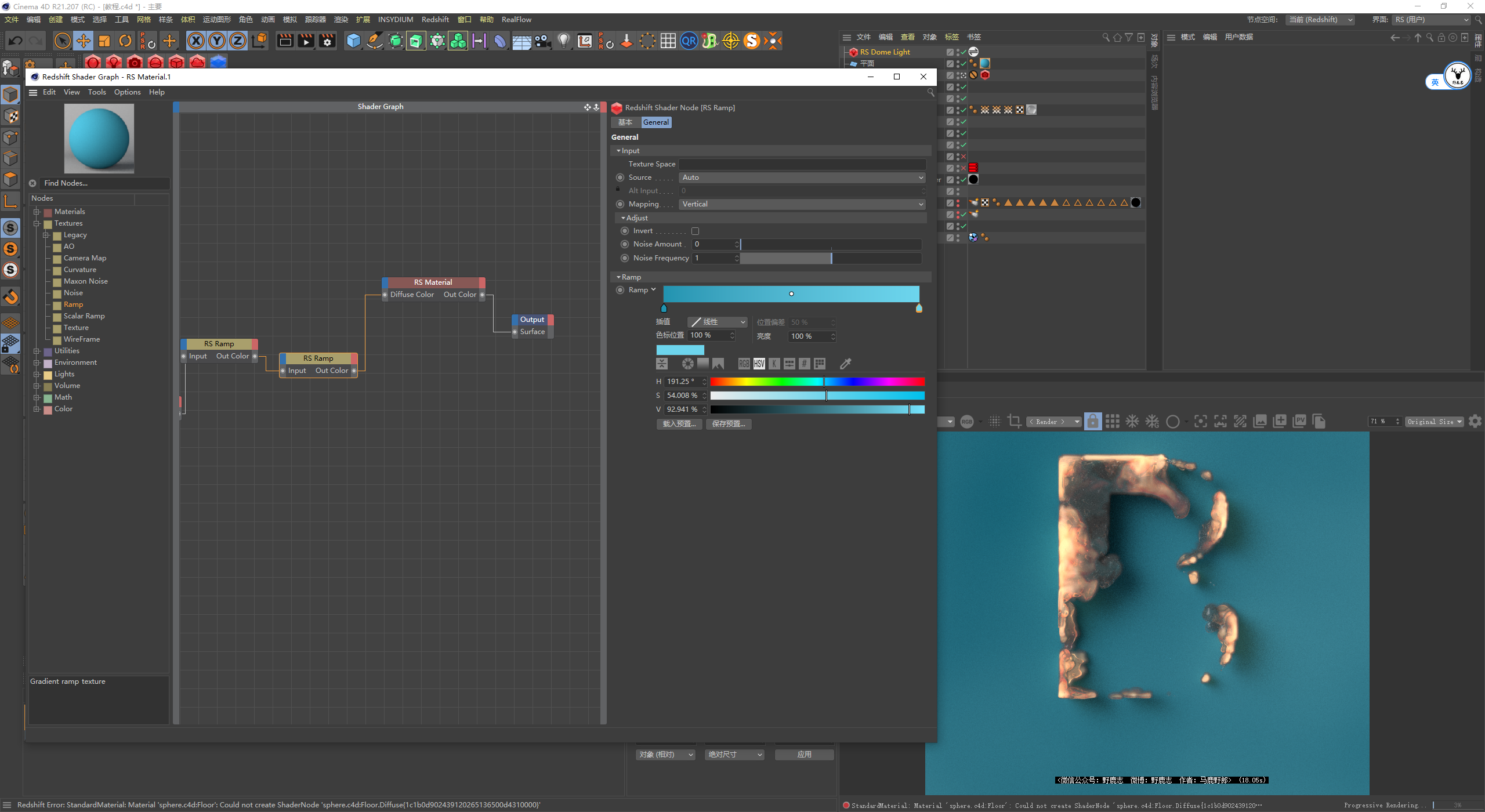

再用一个渐变节点将颜色进行重新映射并且连接到漫射颜色上：

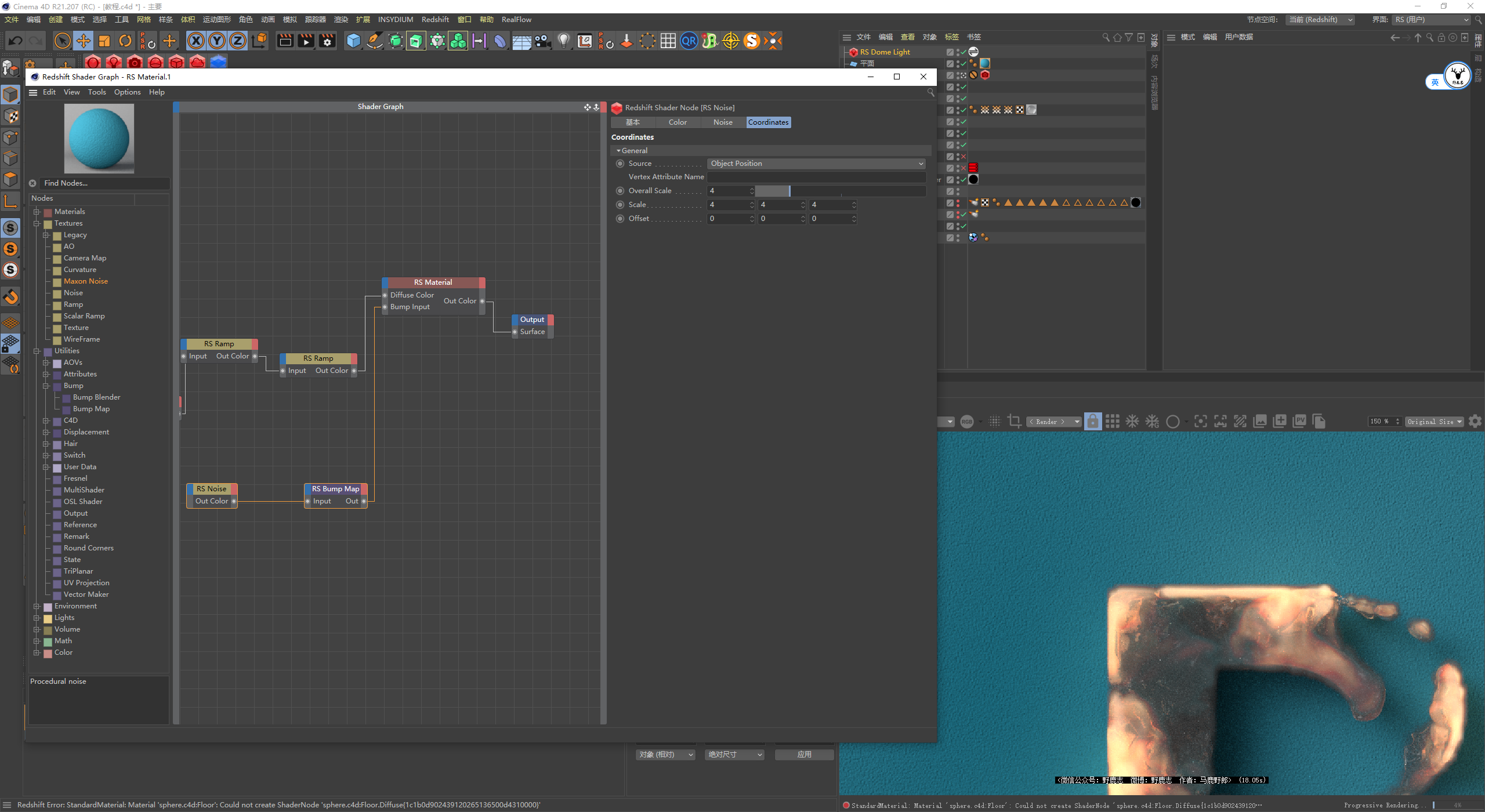

再用一个噪波节点把尺寸缩得很小，做了一点点凹凸的感觉出来：

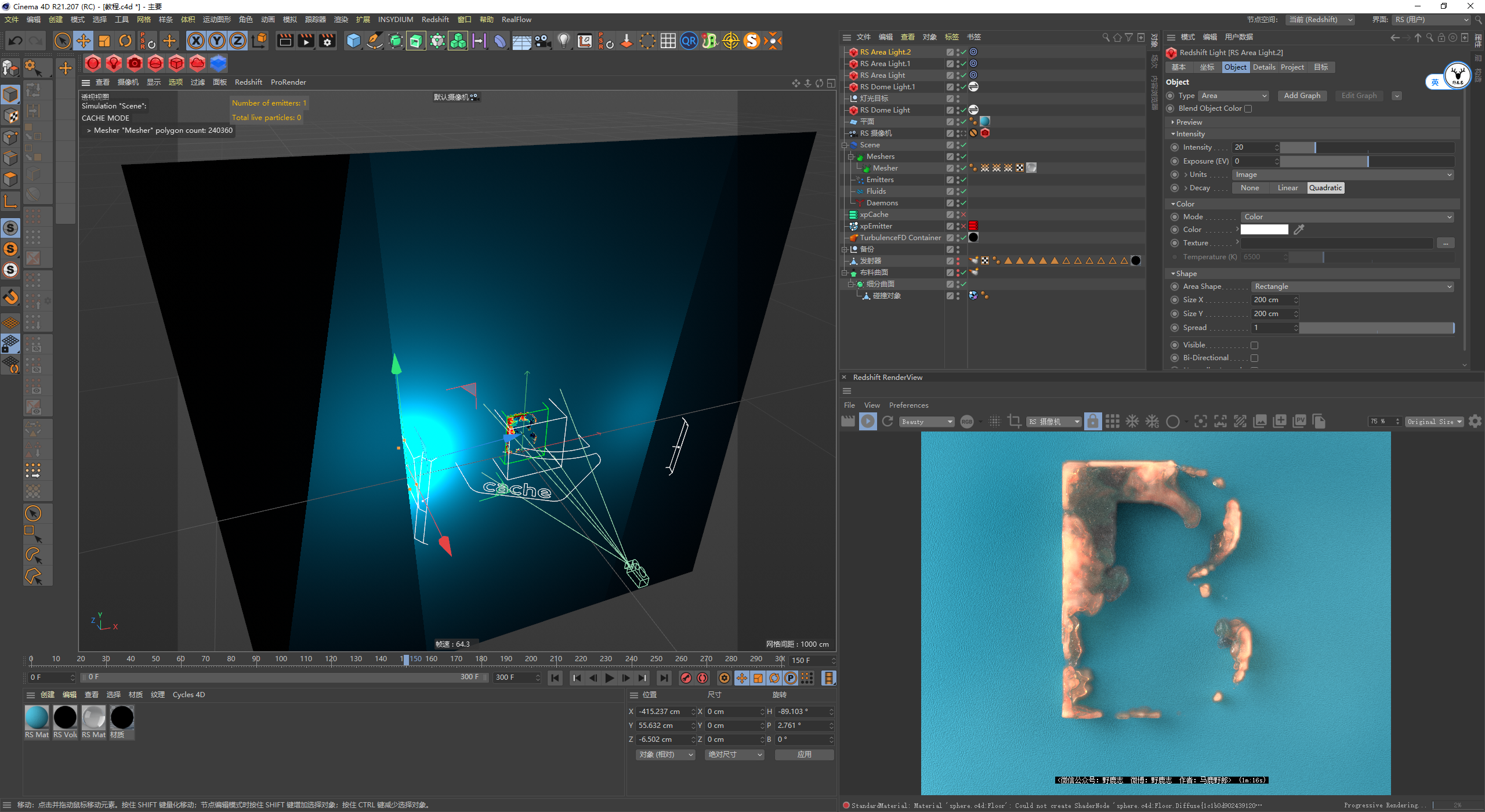

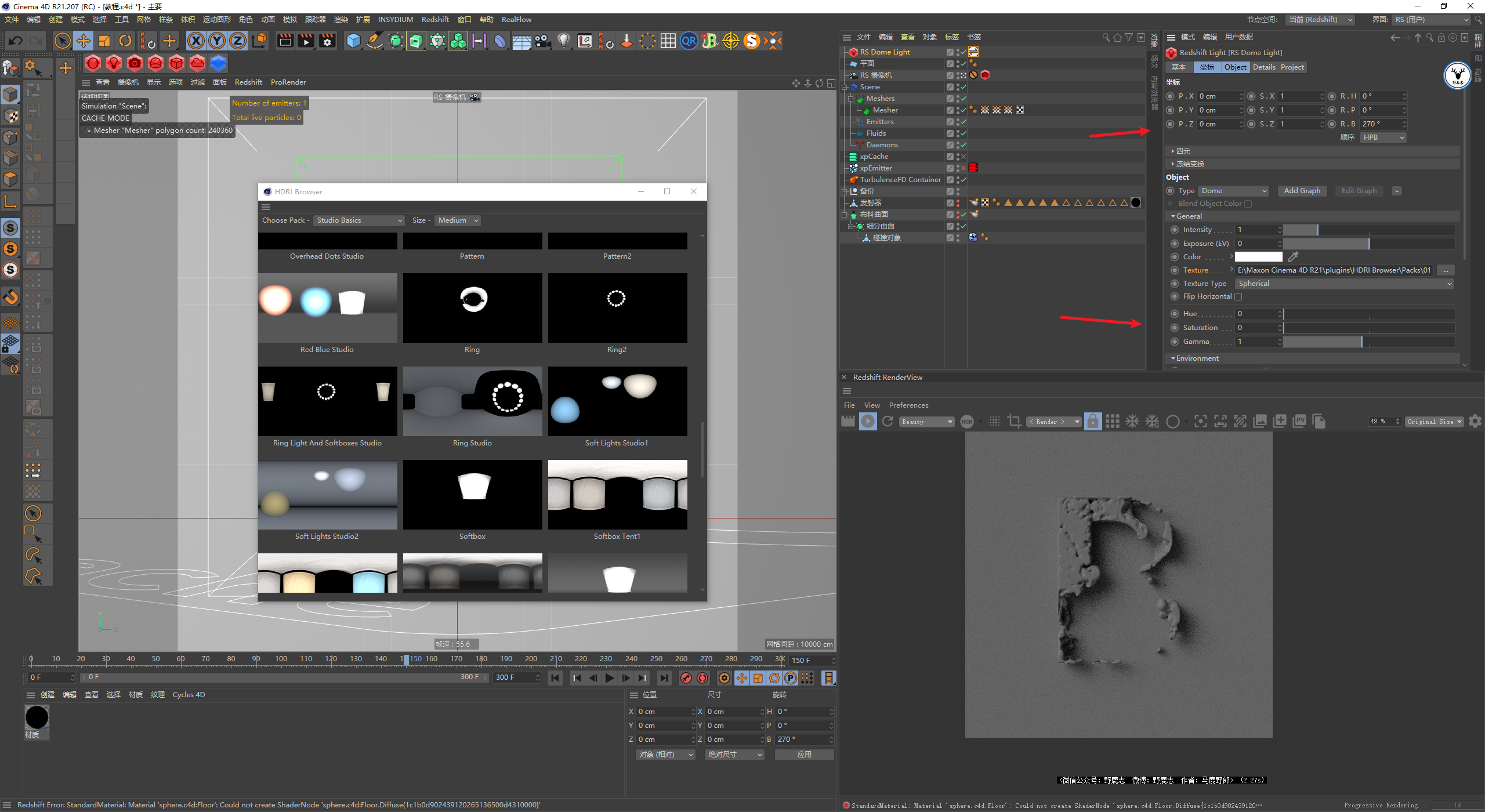

视情况补几盏灯吧：

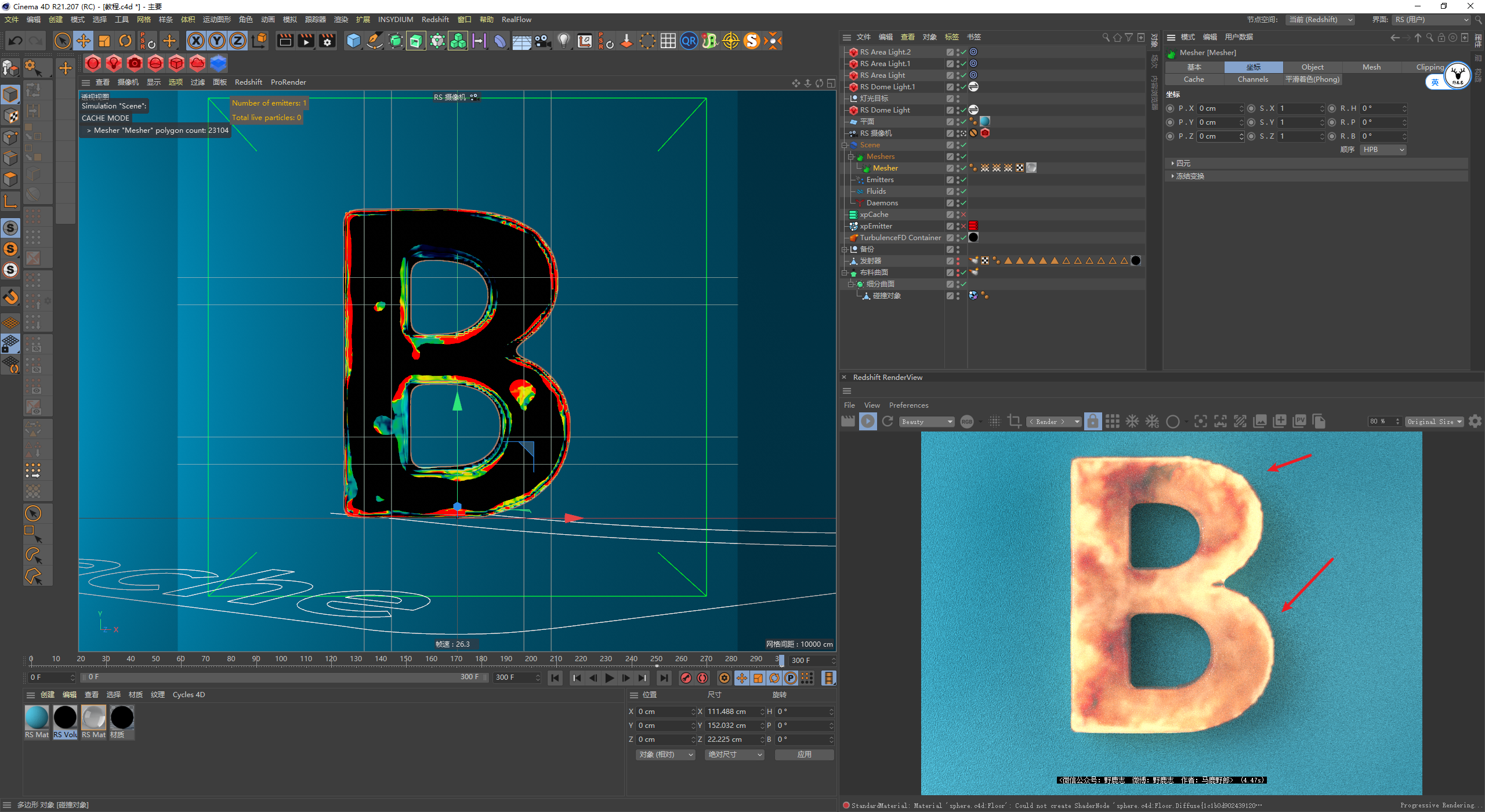

最后一点我们可以看到烟雾有点超出了网格，因此边缘看起来有点锯齿的感觉：

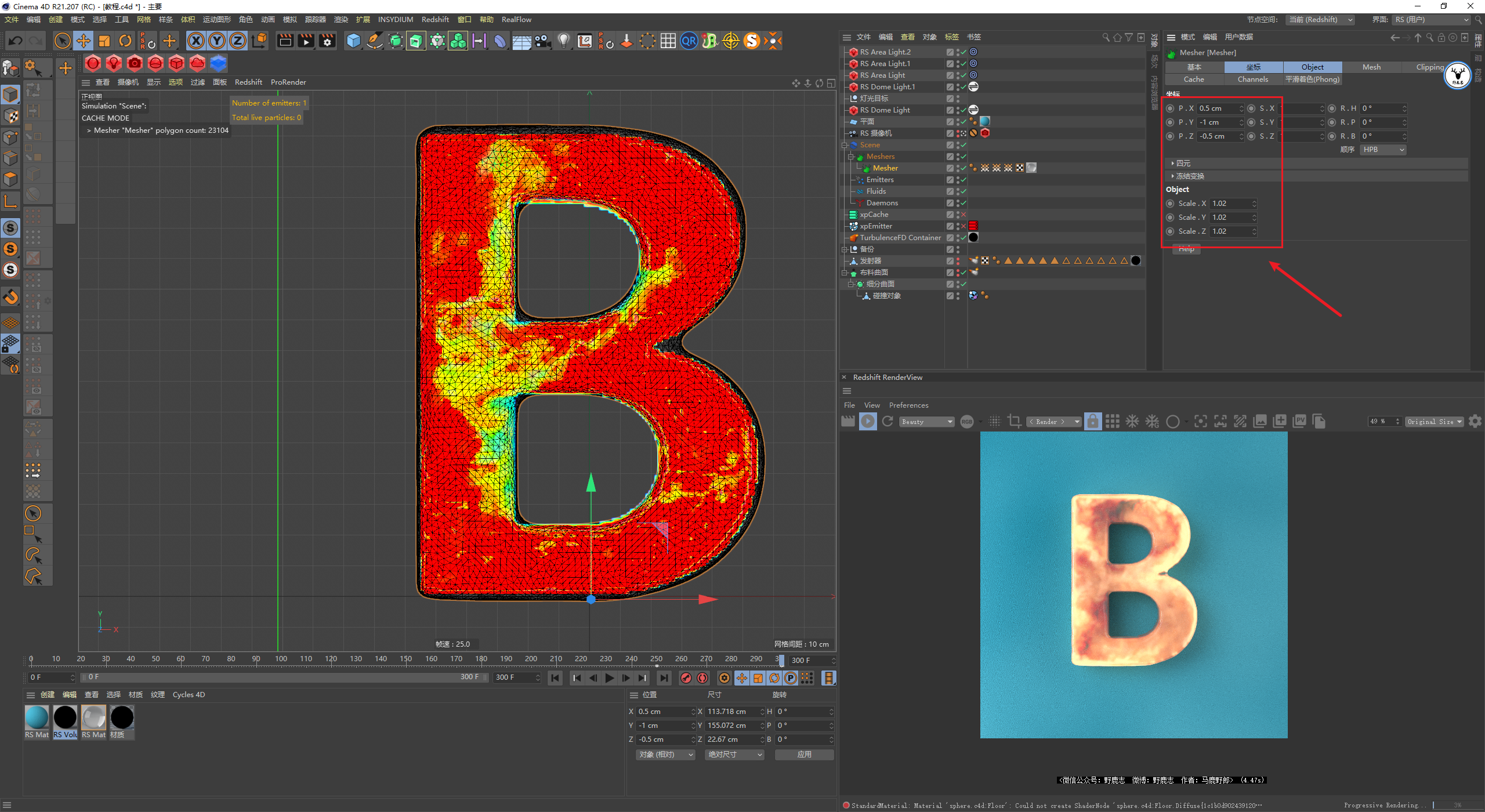

在RF的网格里，可以对网格进行稍微的缩放一下，然后调整一下位置，让它盖住烟雾就会好一点了：

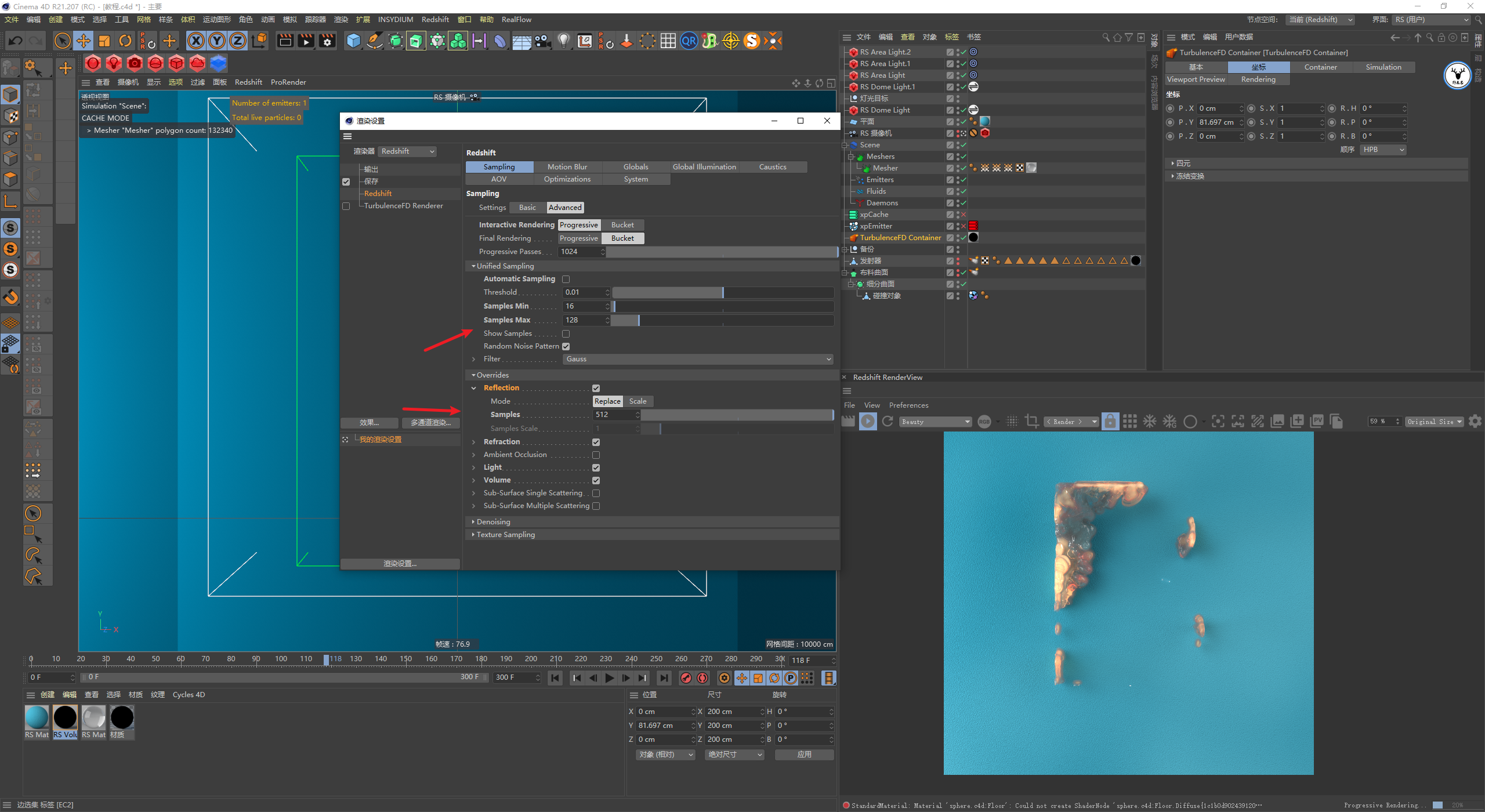

渲染设置方面最大最小主采样是128/16，其他本地采样512：

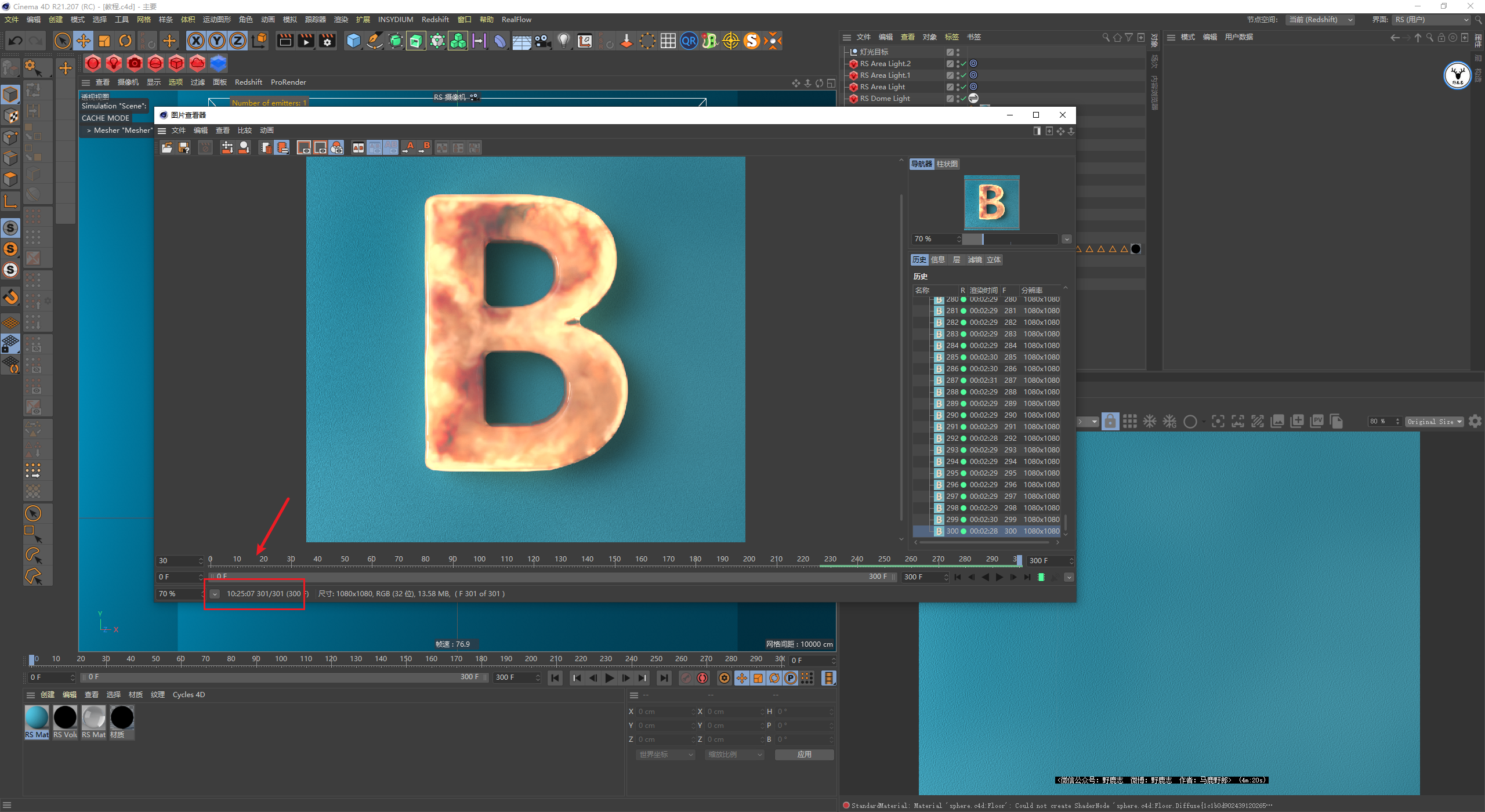

渲染总时长10个多小时，还能接受：

最后后期调色一下看看效果吧：

感觉玻璃没有原图的那么透哈，大概方法是这样吧，以上就是今天的内容，更文不易，希望鹿友们三连支持，我们下次再见吧！
