Sci科研制图 |如何用3ds max绘制表面凹凸不平的巨噬细胞

从编辑的角度看，科研成果展示中高质量配图使得文章的原创性高，可以提高文章的接收率。
从读者的角度看，高质量配图可以提高阅读兴趣，增加读者的印象。
此外好的配图可获得更大的转载量，因为其他作者在自己文章中引用一些配图时，首先考虑的就是一张具有代表性又能够吸引人的高质量配图。

图研科技，致力于助力科研学者们科研成果展示更具竞争力，专业从事科研绘图服务、科研绘图培训，记得收藏+关注微信公众号：科技绘图颜习社，开启今天的免费学习如何用3ds max绘制巨噬细胞的基础教程吧！

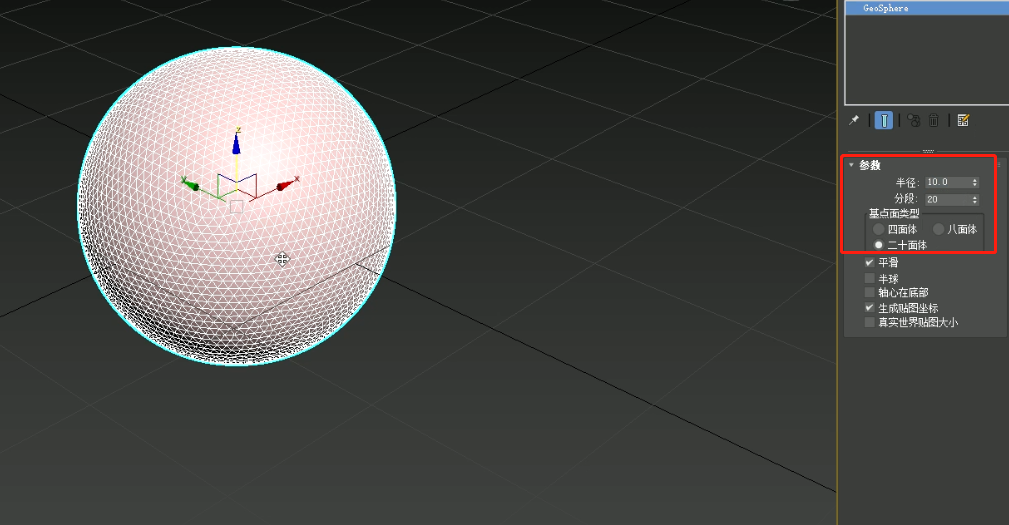

1、首先打开3ds max，新建一个几何球体，打开边面显示，调节几何球体的参数。由于巨噬细胞表面的纹理比较细小，所有我们几何球体的参数选择细分多一点的。半径为10cm,细分20，基点面类型为二十面体。

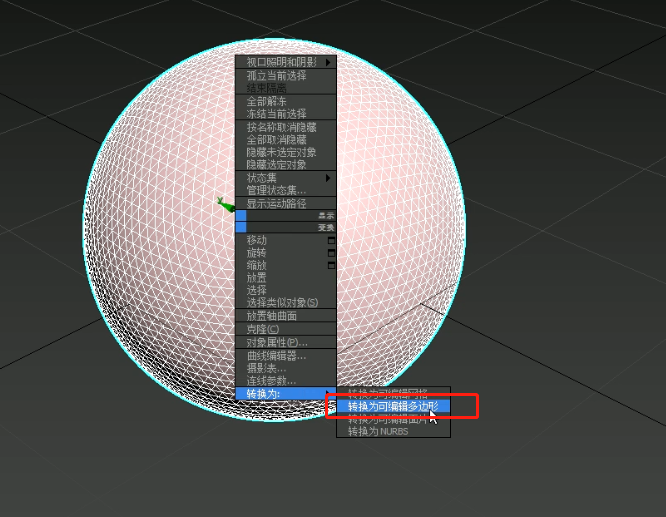

2、转换为可编辑多边形。

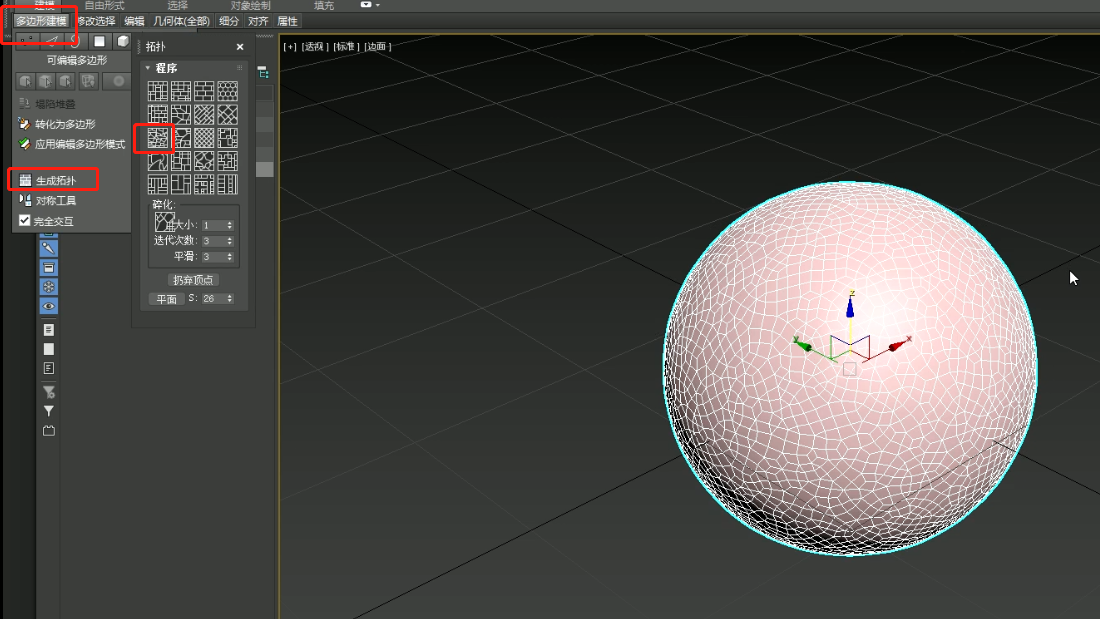

3、选择可编辑多边形，在多边形建模中选择生成拓扑的蒙皮，生成蒙皮纹理。

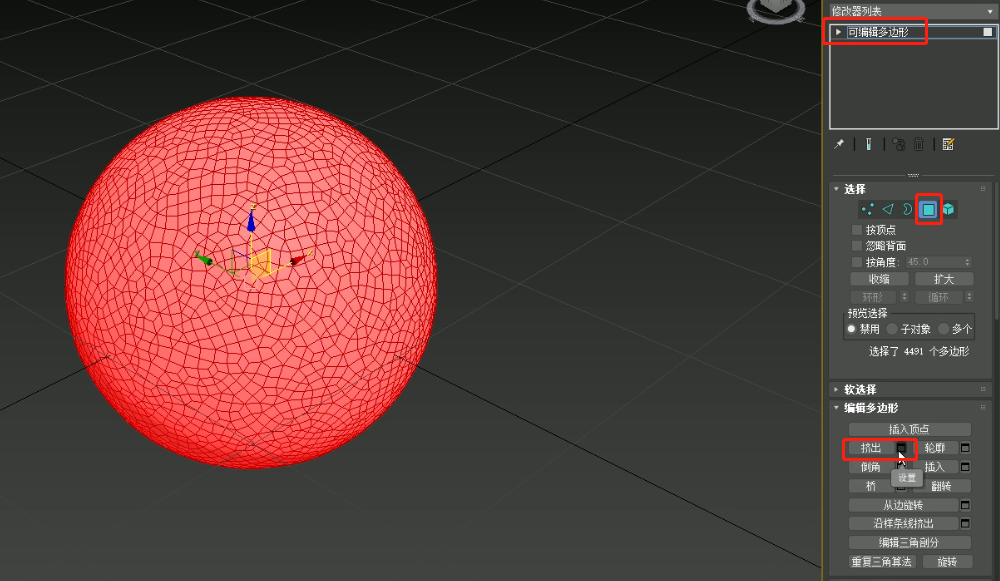

4、在可编辑多边形的面模式下，全选所有面，选择挤出面。

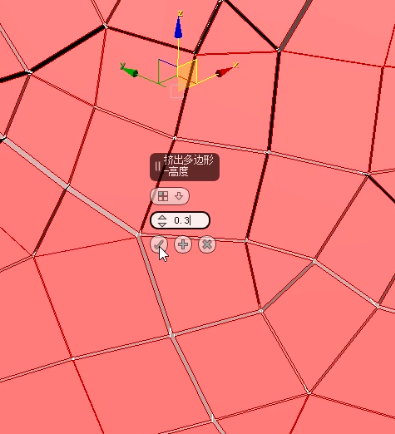

5、调节挤出面的参数。按多边形挤出，挤出高度为0.3cm。

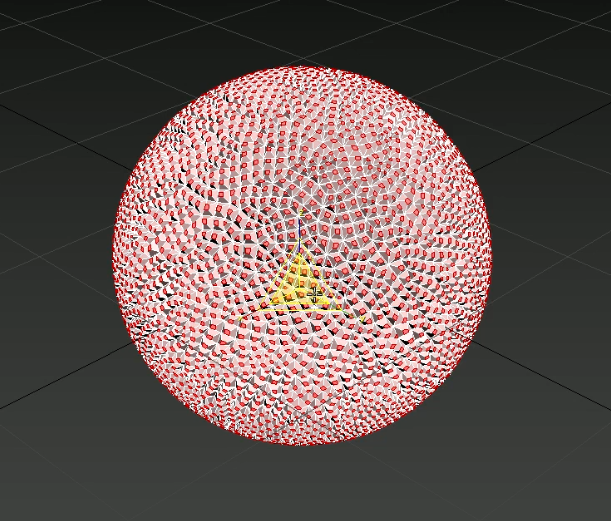

6、按r键的缩放按钮，缩小所有挤出的面。

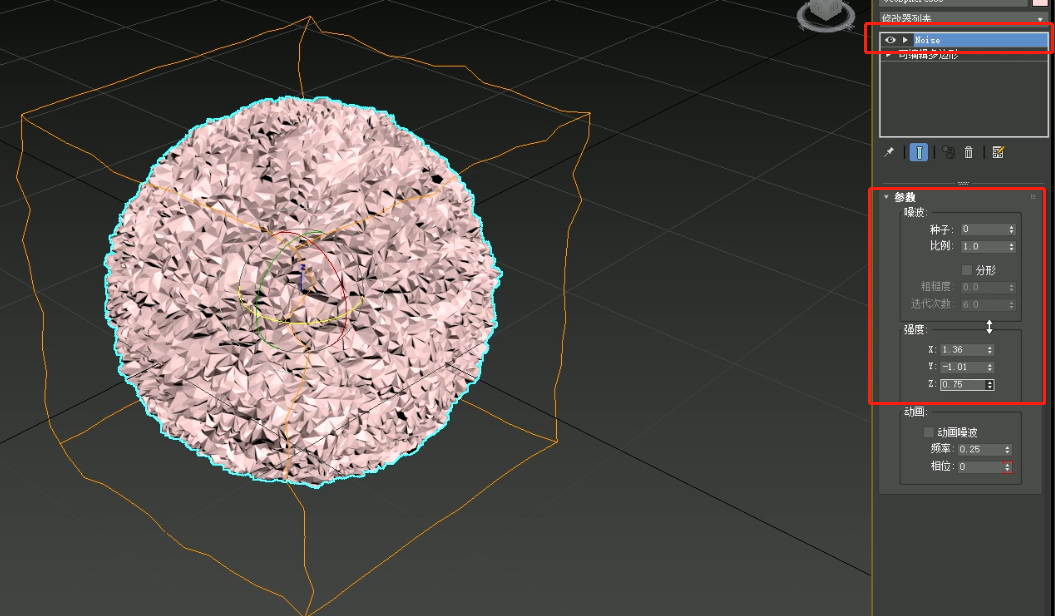

7、退出面模式以及边面模式。给可编辑的多边形加一个噪波修改器，调节噪波的参数。

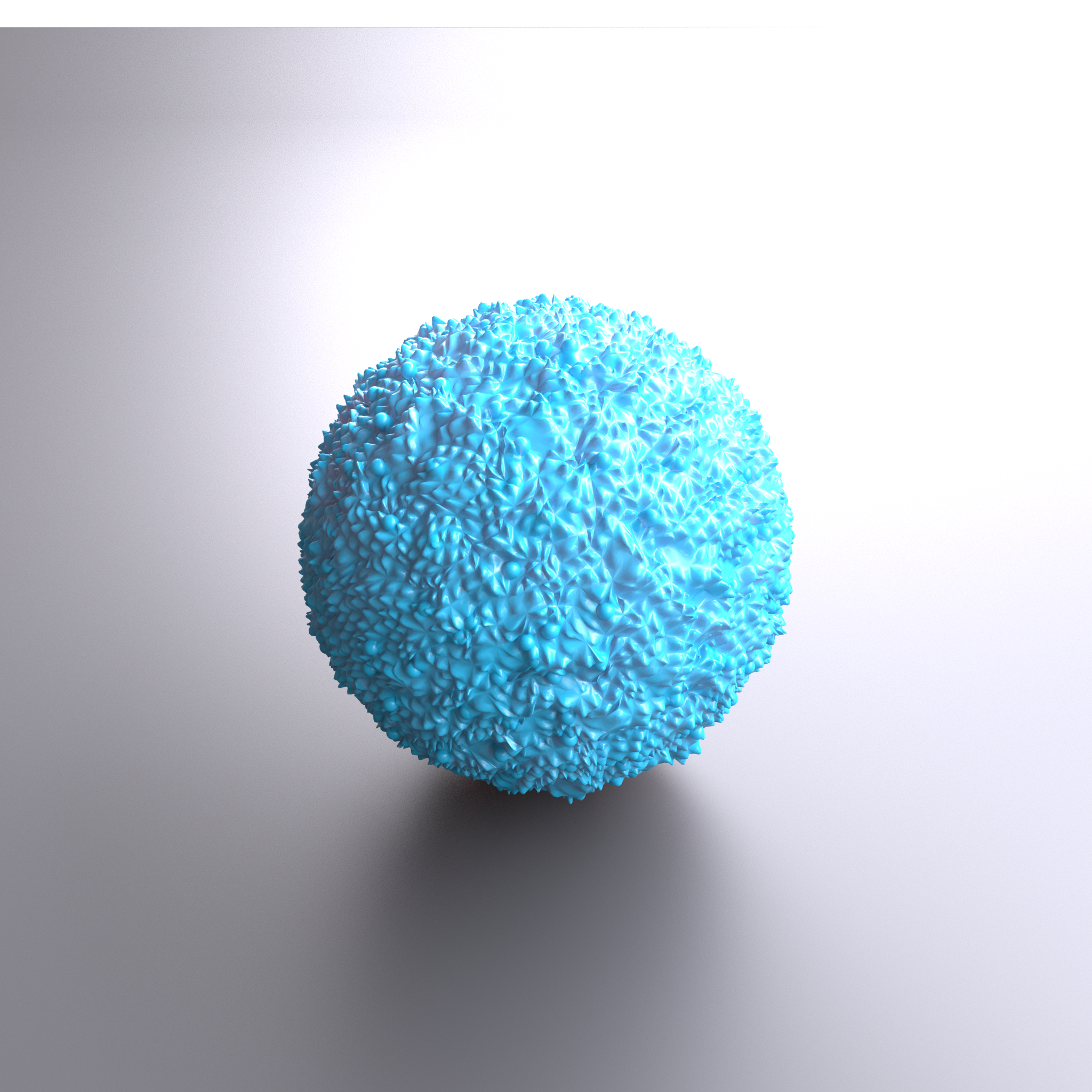

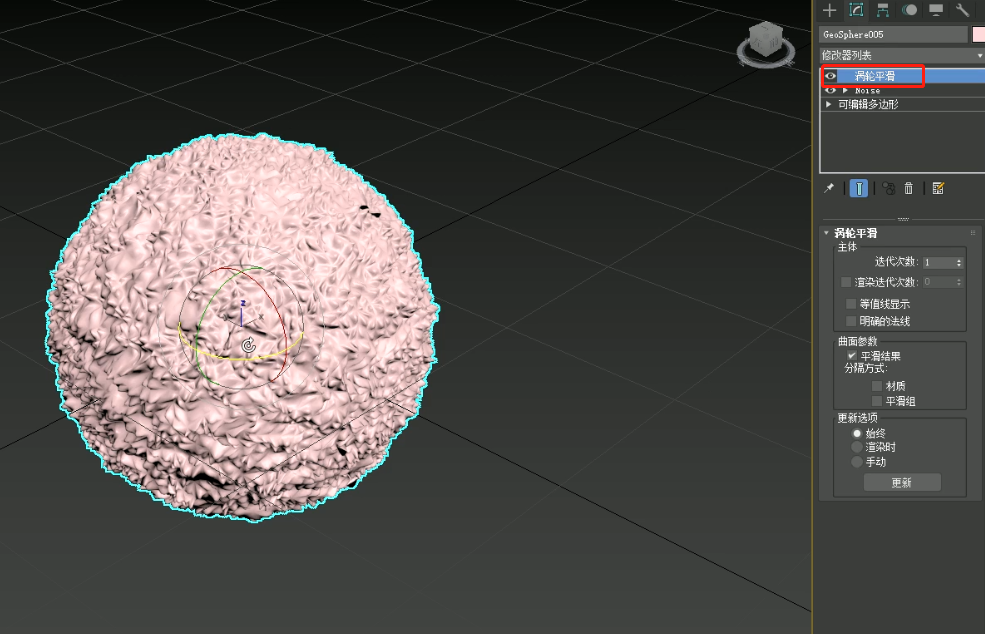

8、再加一个涡轮平滑的修改器，使其表面平滑一些，再次调节噪波的参数，达到你想要的效果，一个表面凹凸不平的巨噬细胞就做好了。

结语：

巨噬细胞在科研中也很常见，临摹前，我们首先观察巨噬细胞的主要特点：表面是凹凸不平的纹理，想一下，凹凸不平的纹理在前面有讲过一些案例，应该用噪波修改器就可以实现，跟着图研科技基础教程按图例操作，轻松掌握科研绘图技巧。
