Sci科研制图 | 如何用3ds Max的胶囊工具做试管模型

我们要想走向自己的远方，踏上自己的道路，这是一件非常困难的事情，在科研路上遇到瓶颈，什么都不想做的时候，不妨停下脚步，就只做一点点吧，从现在开始，不一定要求完美，能够最低限度的坚持前行，把科研的成果，从科研实验器皿开始，用有趣的形式呈现，或许你会在科研绘图的过程中逐渐揭开科研过程中遇到的困惑，在get科研绘图3ds Max软件新技能的同时，又能更好的展示自己的科研成果，跟着图研科技-科技绘图颜习社学习科研绘图，不用再停留在起跑线前犹豫，解决忧虑不安，最好的对策是尽快开始行动！

如上图所示，科研实验中常用的玻璃试管，临摹前先对试管进行模型分解： 试管的上方是开口的，下方是圆的，可以先创建一个胶囊，接着在多边形面模式里将上方多余的面删除，一个大型轮廓就出来了。再处理一下细节就可以了。

接着来进行我们今天的操作。

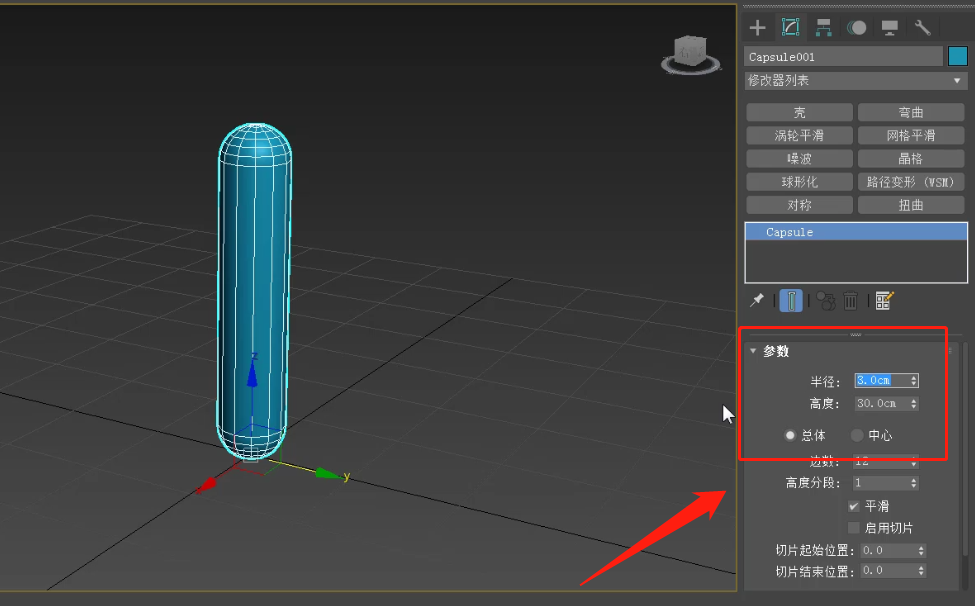

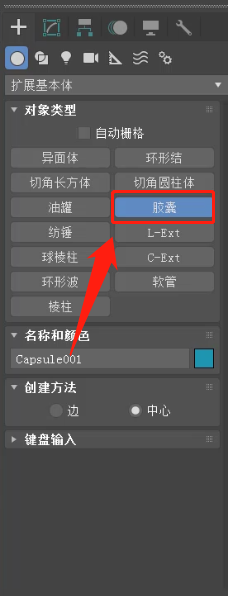

1. 在创建面板扩展基本体里找到胶囊，创建一个胶囊，在修改面板调整修改参数。

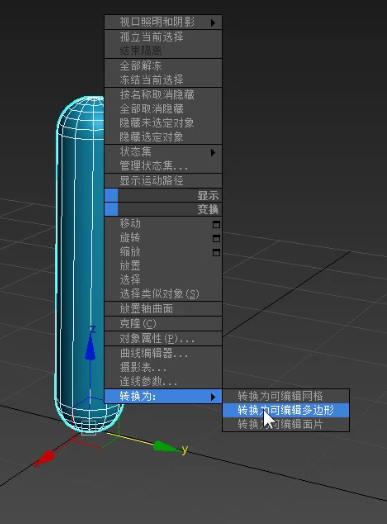

2.右键将胶囊转换为可编辑多边形。

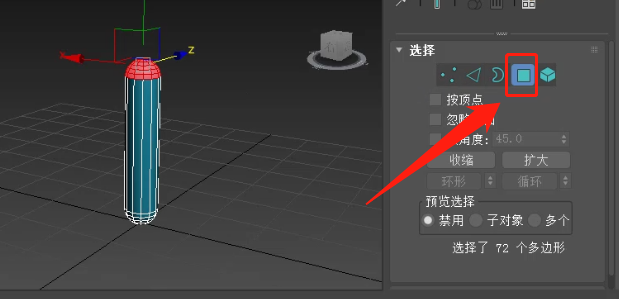

3. 进入面模式，选中并删除上层多余的面。

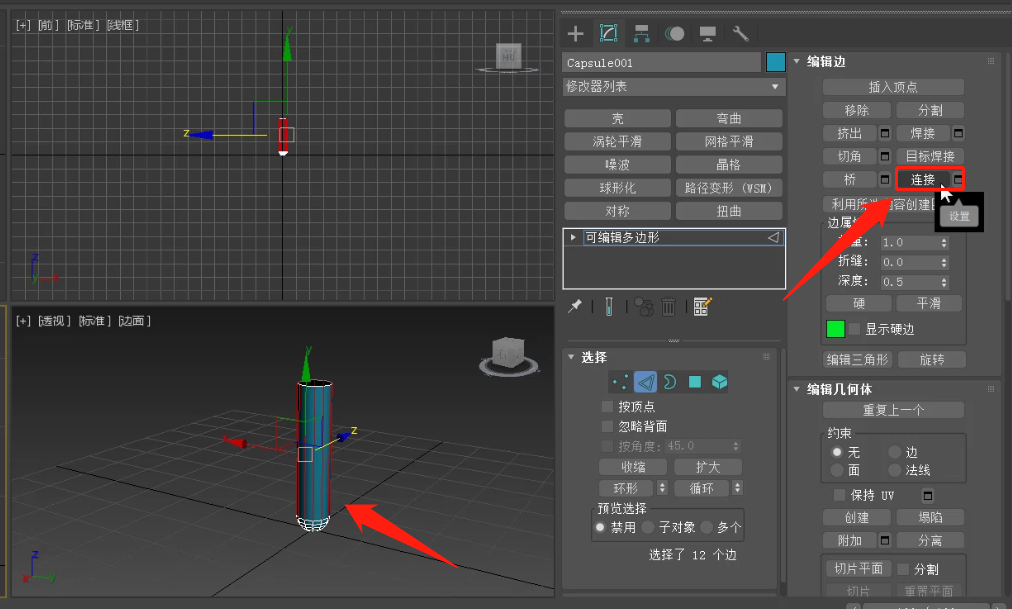

4. 进入边模式，选中试管中间的边，在修改面板找到连接，对边进行细分。

5.将细分的边向上提拉到合适的位置。

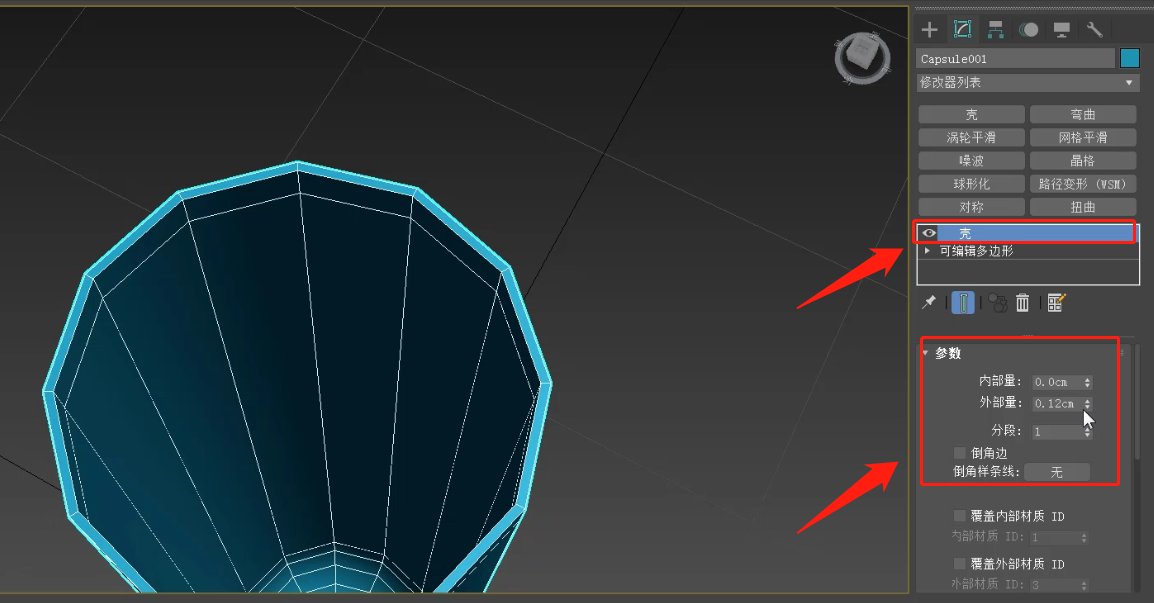

6. 回到可编辑多边形，在修改器里找到壳修改器，给试管添加厚度，适当调整试管厚度参数。

7. 右键转换为可编辑多边形。

8. 进入面模式，选择需要挤出的面，在修改面板找到挤出，调整挤出参数，至合适位置。

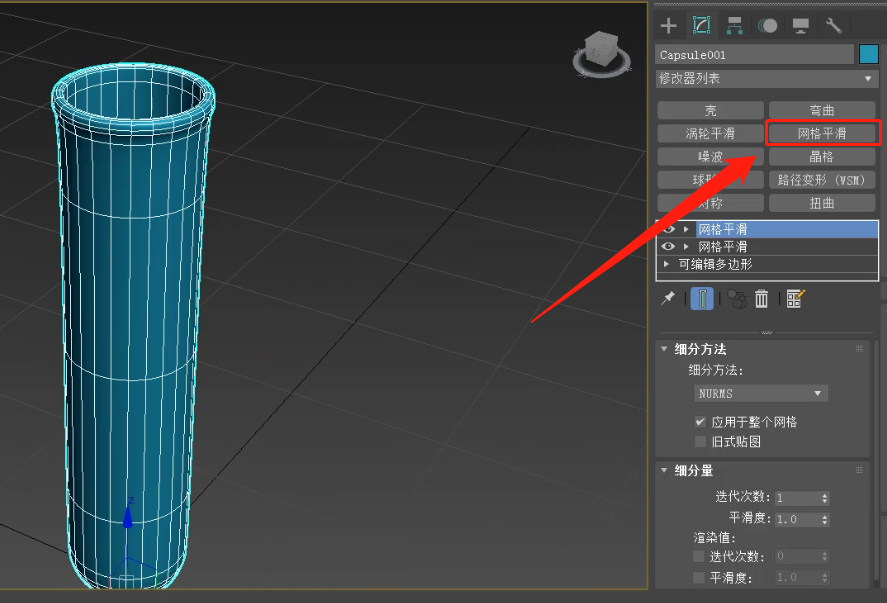

9. 回到可编辑多边形，在修改面板修改器中找到网格平滑。

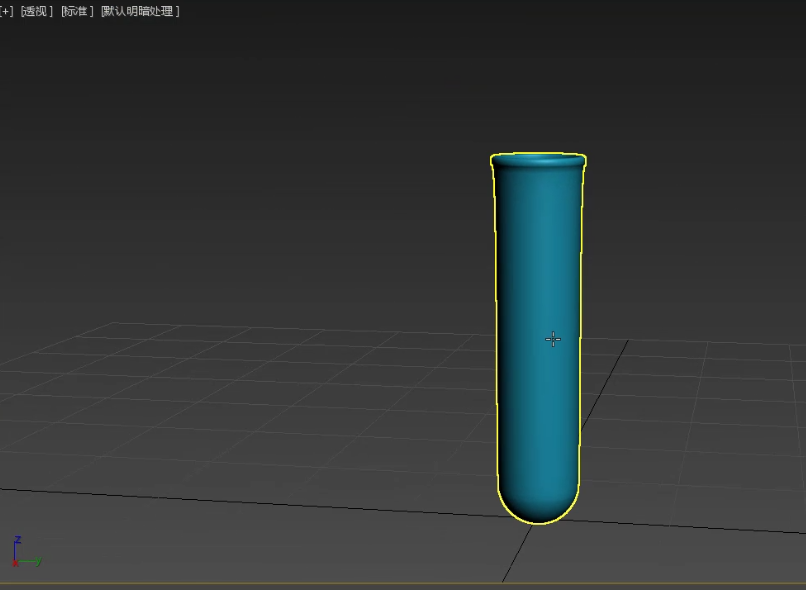

10. 切换显示模式为默认明暗显示，看下整体。

11. 给与材质，渲染一下。

结语：

本次课程临摹的科研实验常用的玻璃试管模型，首先通过分解模型，上方是开口的，下方是圆的，最简便的科研绘图软件操作技巧是在3ds Max中创建一个胶囊模型，在多边形面模式里将上方多余的面删除，试管的基础轮廓就轻松完成啦！
