Sci科研制图 | 如何用3ds Max绘制病毒模型

科研绘图在科学研究成果展示中起到了非常重要的作用，它能够直观地清晰的展示科学实验结果、数据分析和研究发现，在科研绘图中恰当的选择合适的绘图软件也是非常重要的。例如生物信息图中常见的病毒，病毒一般都是表面不光滑而且有的会带触角，想要更直观当然采用三维（制作能更好的呈现“病毒”的形态、细节等，跟着图研科技~科技绘图颜习社，进入科研绘图的世界，无须为科研绘图发愁，轻松掌握绘图技巧。

如何使用3ds Max绘制表面凹凸不平且带触角的病毒？分析模型：

病毒的表面凹凸不平可以用噪波工具

带触角可以用挤出工具

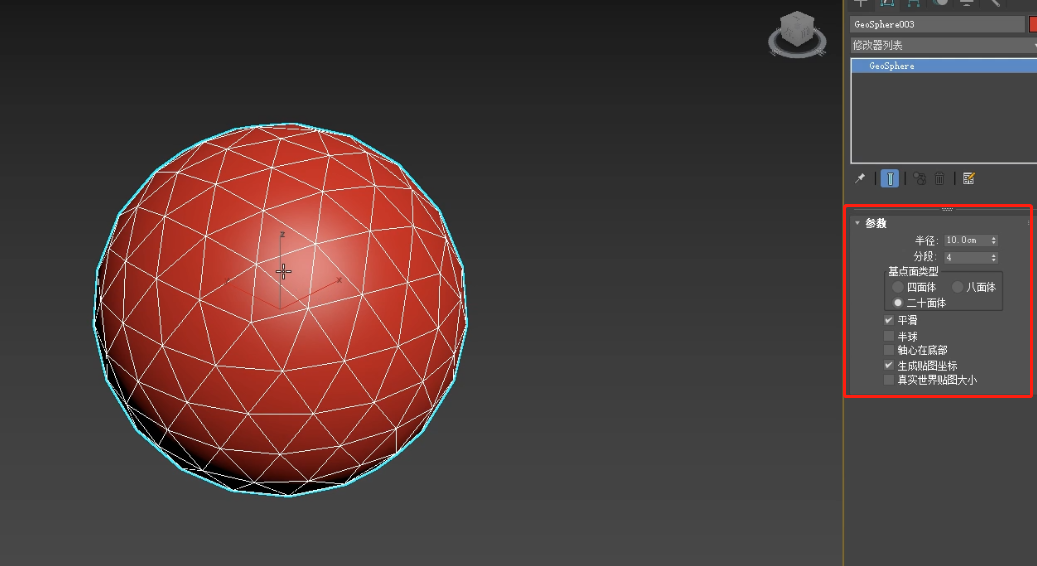

1、打开3ds Max软件，新建一个几何球体,设置几何球体的参数，半径为10cm，分段为4 ，基点面类型为二十面体。

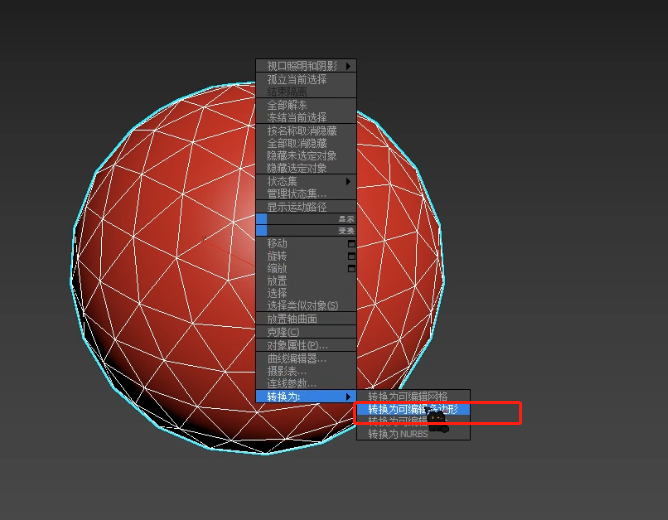

2、将几何球体转换为可编辑的多边形。

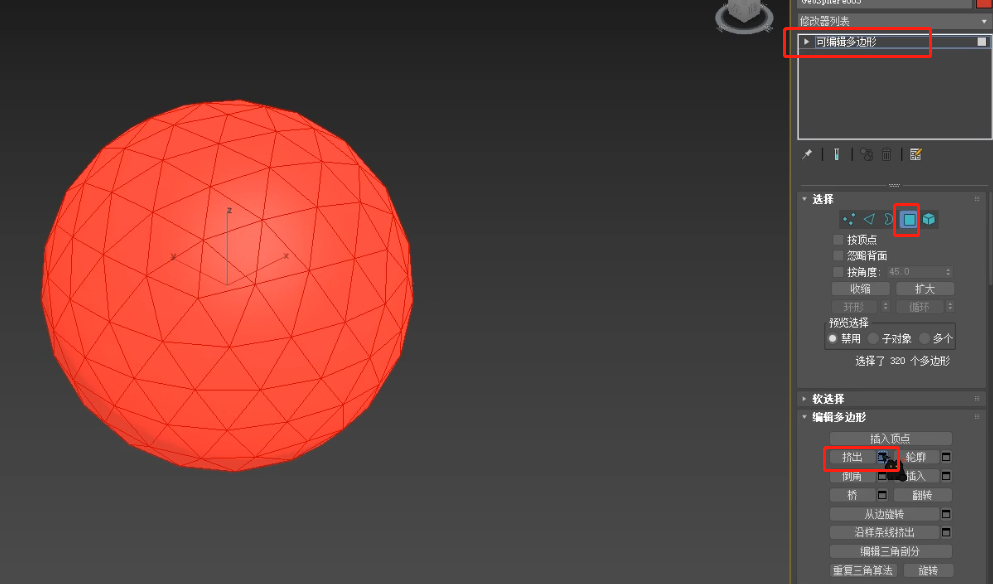

3、在可编辑多边形的面模式下，全选所有面，挤出面。

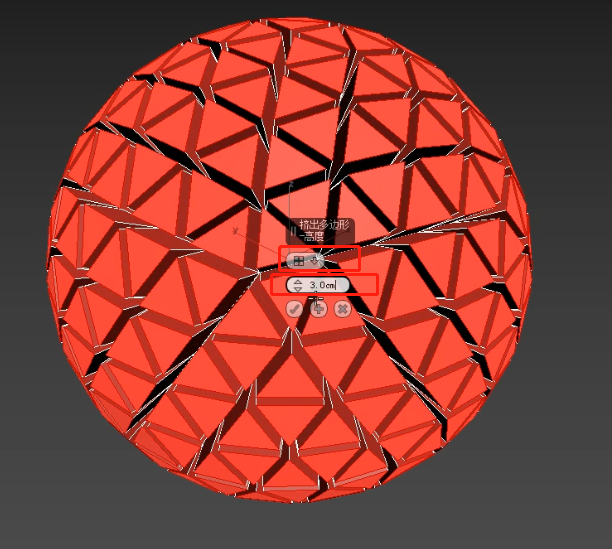

4、调节挤出面的参数，按多边形挤出，挤出高度为3cm。

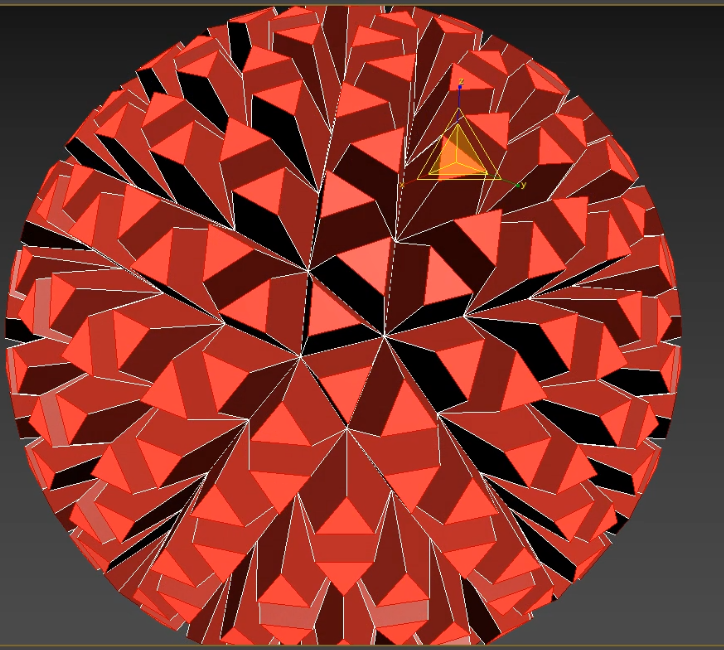

5、按R键，缩放按钮调节面的大小，根据需要缩小面。

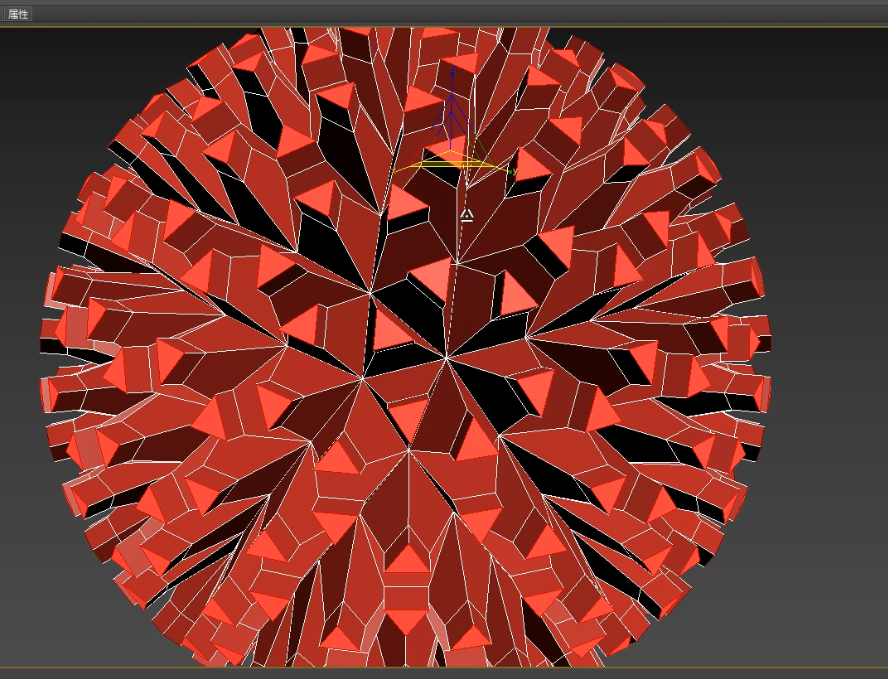

6、再次挤出面，调节挤出面的参数，按多边形挤出，挤出高度为1cm。

7、挤出后，再次按R键，缩放按钮调节面的大小。

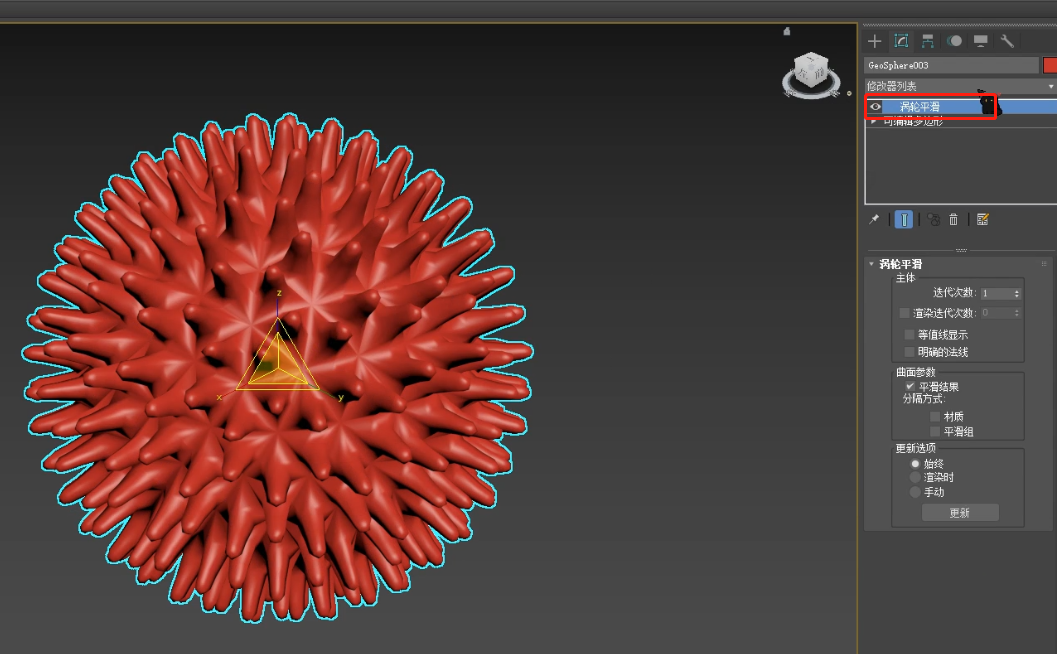

8、退出多边形面模式以及边面显示，给多边形加一个涡轮平滑修改器，调节修改器的参数。

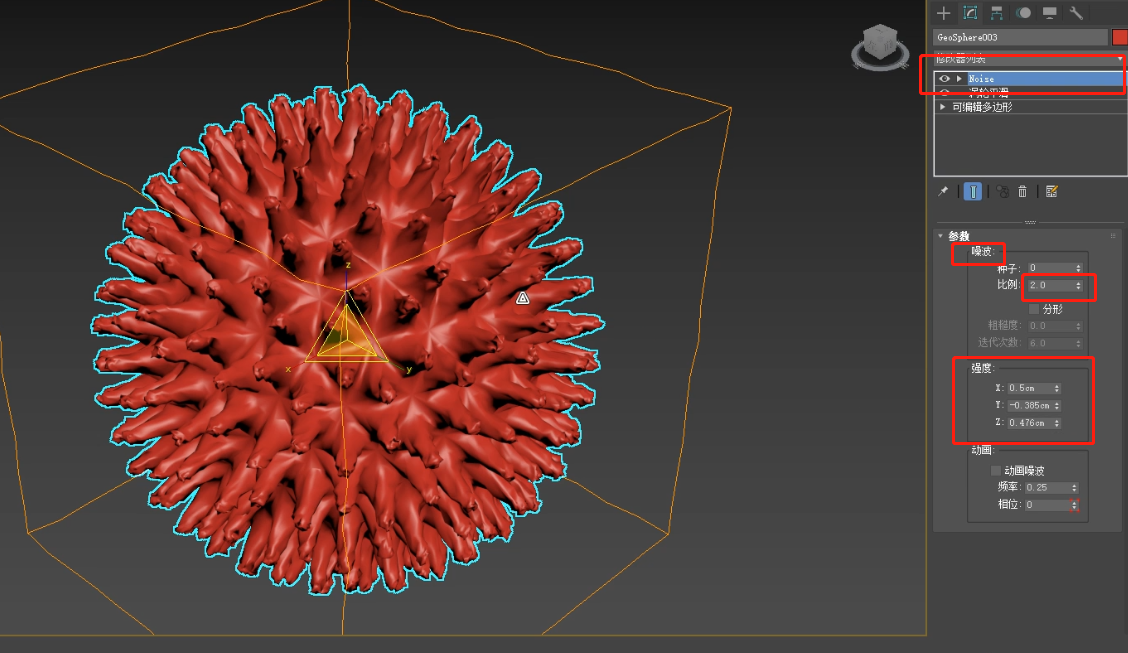

9、再给多边形加一个噪波修改器，调节噪波的参数，使其表面变的凹凸不平，添加材质、渲染，一个带触角的病毒就做好了。
