Sci科研制图教程 | 如何用3ds Max绘制Pt纳米颗粒复合多孔管

还在为科研绘图发愁吗？欢迎关注：图研科技的科技绘图颜习社公众号，分享科研绘图，激发学术灵感，科研元素绘图基础教程，0基础入门，轻松掌握科研绘图思路及软件操作技巧，科研课题、论文发表、学术论证会等各类科研插图轻松解决，下一个成功的就是你！

0基础学习科研绘图，可以先从临摹开始，本次课程为大家分享如何使用3ds Max做Pt纳米颗粒复合多孔管材料模型。多孔管是有外面的不规则多孔和圆柱构成的，首先我们先做出多孔管的多孔结构，这种不规则的多孔结构可以用拓扑工具做出来，再加上一个壳的修改器就可以了。观察好需要临摹的材料元素图，我们开始临摹操作：

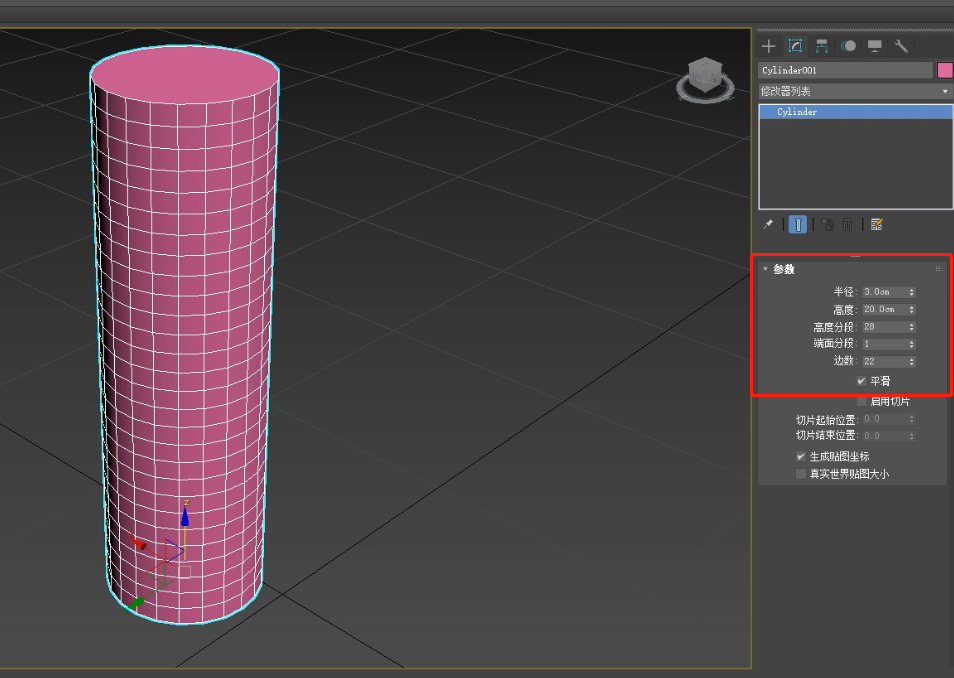

1、首先打开3dmax软件，新建一个圆柱，打开边面显示，调节其细分参数。

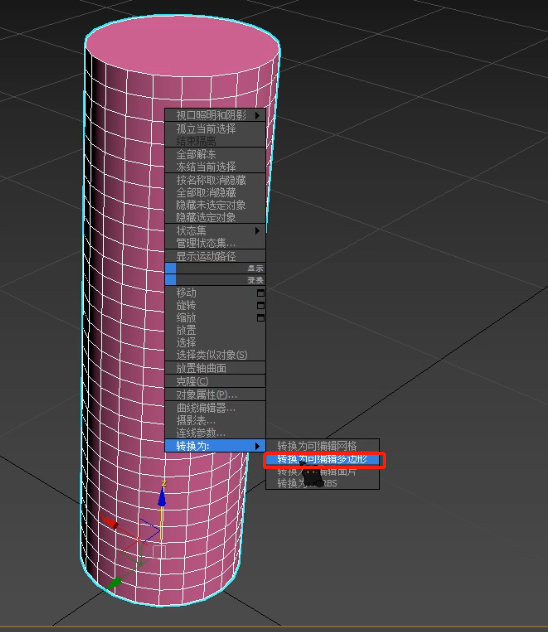

2、复制一个新建的圆柱，隐藏圆柱，将新建的圆柱转换为可编辑多边形。

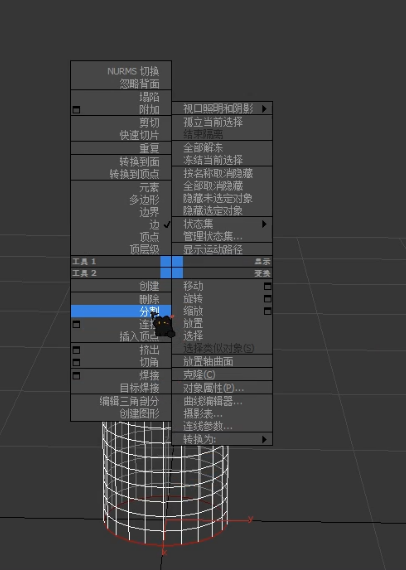

3、选择可编辑的多边形，在边模式下，选择圆柱的顶边，鼠标右键，选择分割，分割出圆柱的顶边。

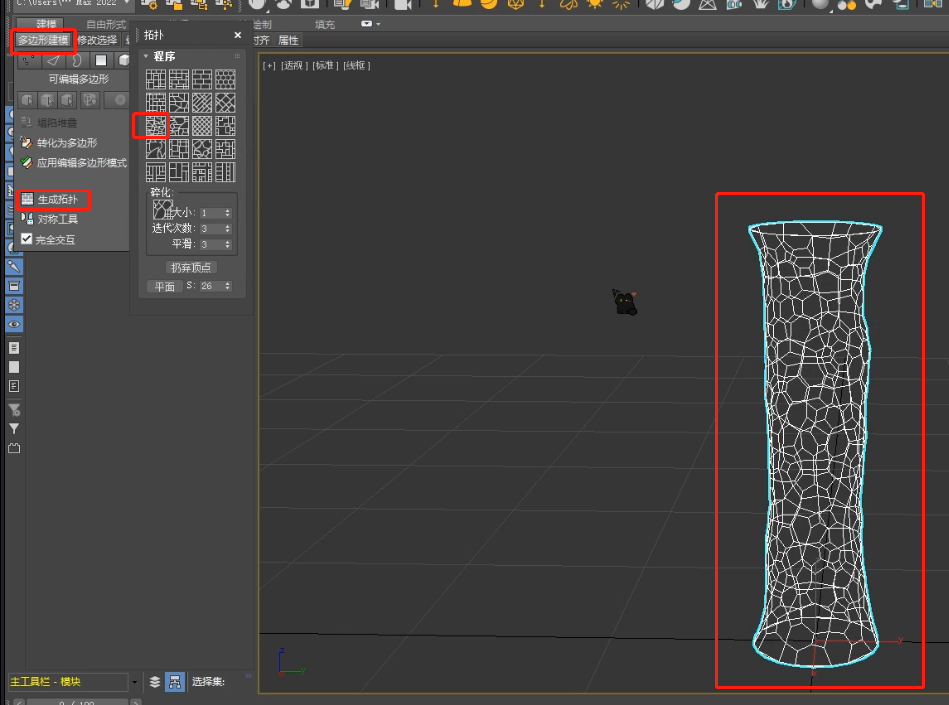

4、退出多边形的边模型，在多边形建模中选择生成拓扑的蒙皮，给多边形生成蒙皮纹路。

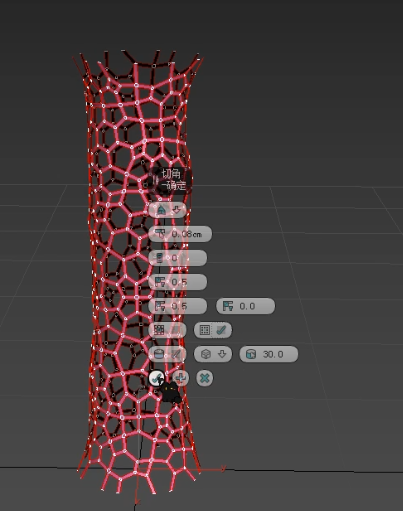

5、退出边面显示，在可编辑多边形的边模式下，全选所有的边，选择切角工具。

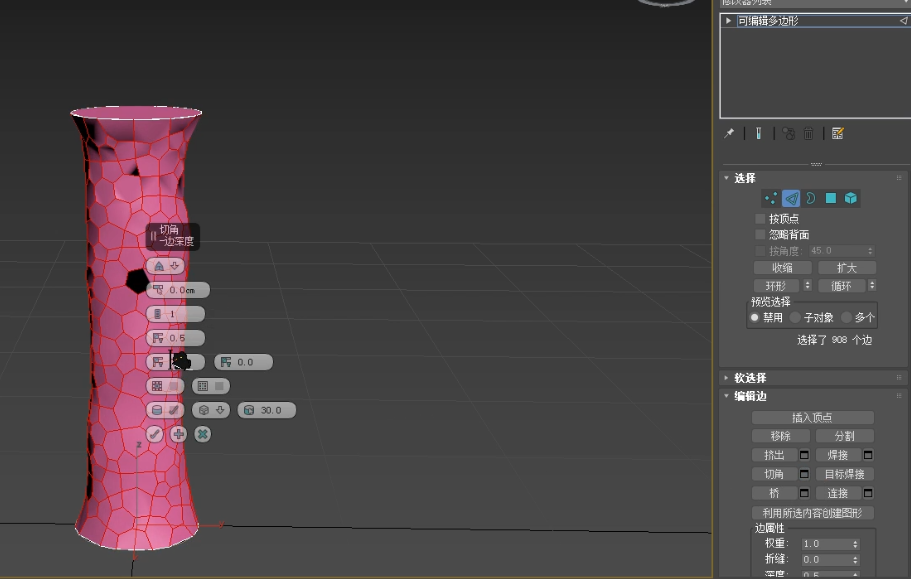

6、调节切角的参数生成多孔管的多孔结构。

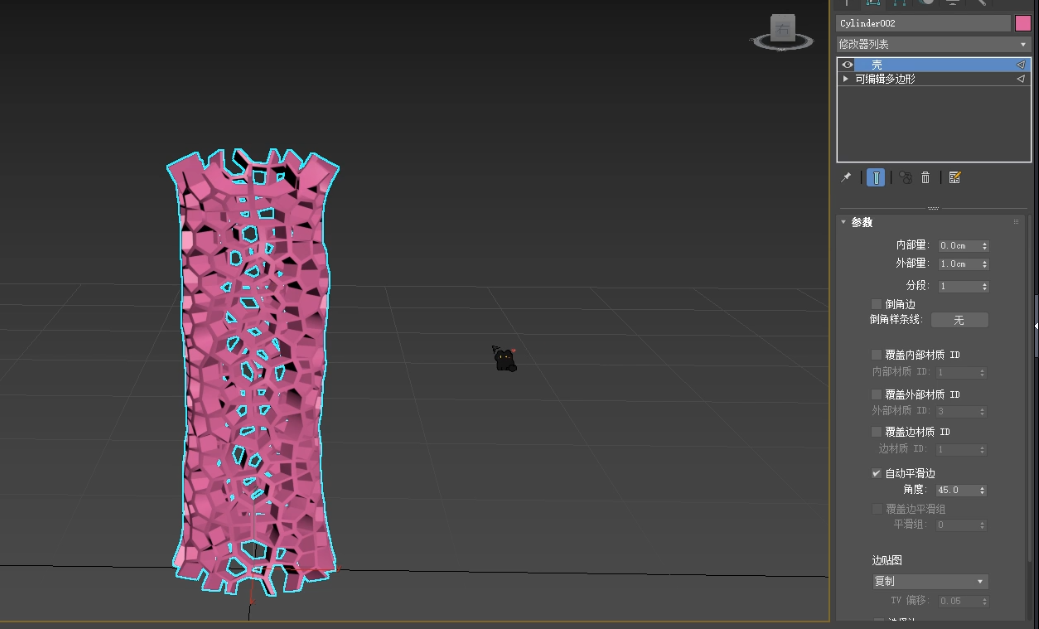

7、给多边形加一个壳的工具，根据需要调节壳的厚度。

8、显示之前隐藏的圆柱，调节圆柱的半径，使得新建的多孔与圆柱刚好接合

9、为Pt纳米颗粒复合多孔管模型修改材质、渲染、添加灯光，一个科研学者们常用的材料-纳米颗粒复合多孔管就做好啦！

结语：

以上科研元素图，已入图研科技的科学元素数据库，图研科技，为大家轻松解决文章插图、项目汇报、论文撰写中所遇到的绘图难题，通过简单的组合与修改就可以作为己用，节省了大量的时间，同时图研科技的科技绘图颜习社也是一个免费的全面学习科研绘图的好途径，帮助大家快速掌握科研绘图。为助力科研学者们科研绘图不再费时、费力，图研科技将不断为大家更新素材库。有需要请登陆图研科技官网：www.scitoooo.com查看
