带裂纹的科研元素，在我们材料结构中用途十分广泛，本次课程为大家分享，如何用3ds Max中的拓扑工具，轻松绘制带裂纹的立方体，大家可以通过本次课程举一反三，多尝试用到各种需要裂纹的元素图中。

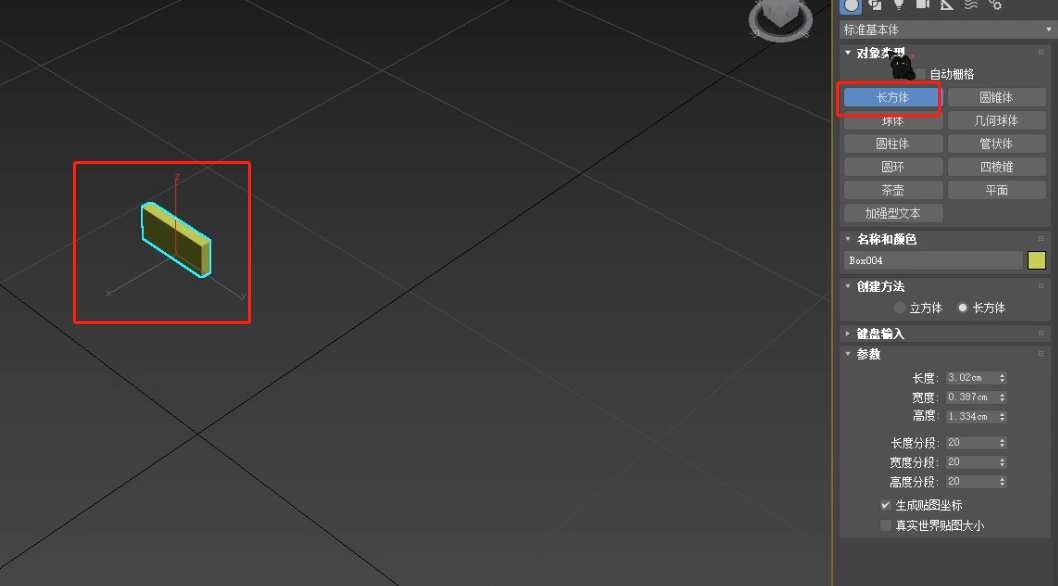

1、打开3ds Max，新建一个立方体。

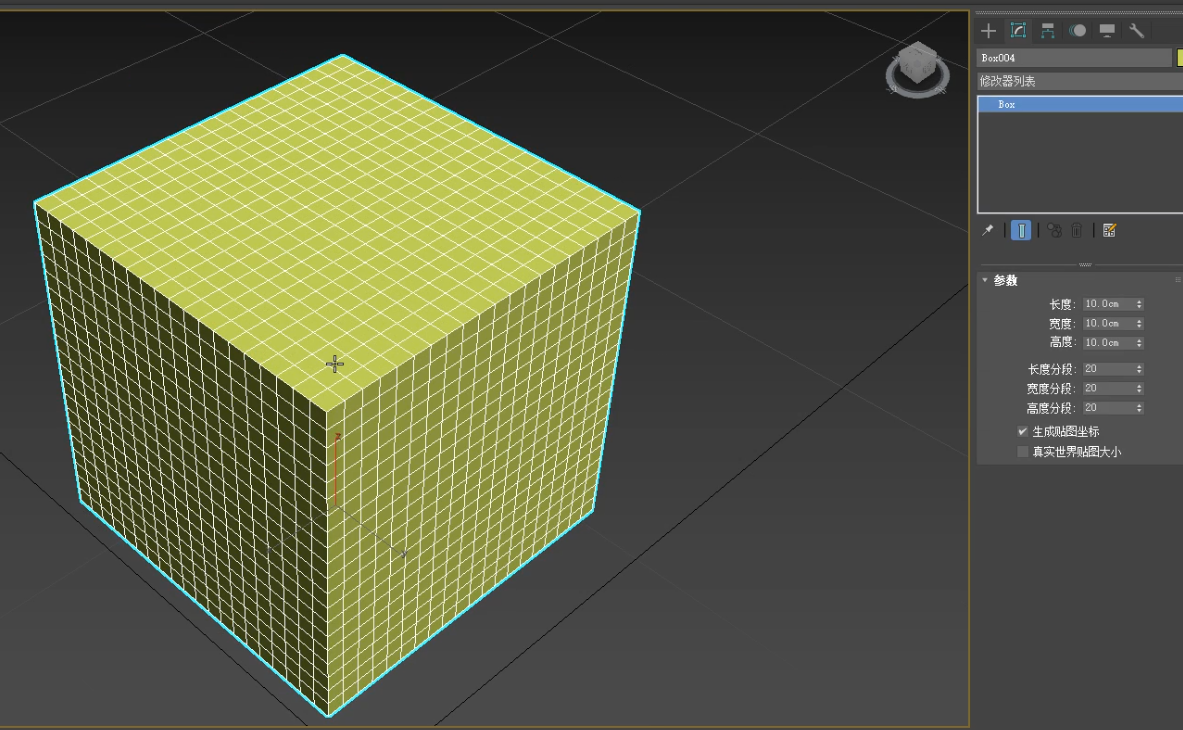

2、调节立方体的参数，长、宽、高分别为10厘米，长、宽、高的细分分别为20。

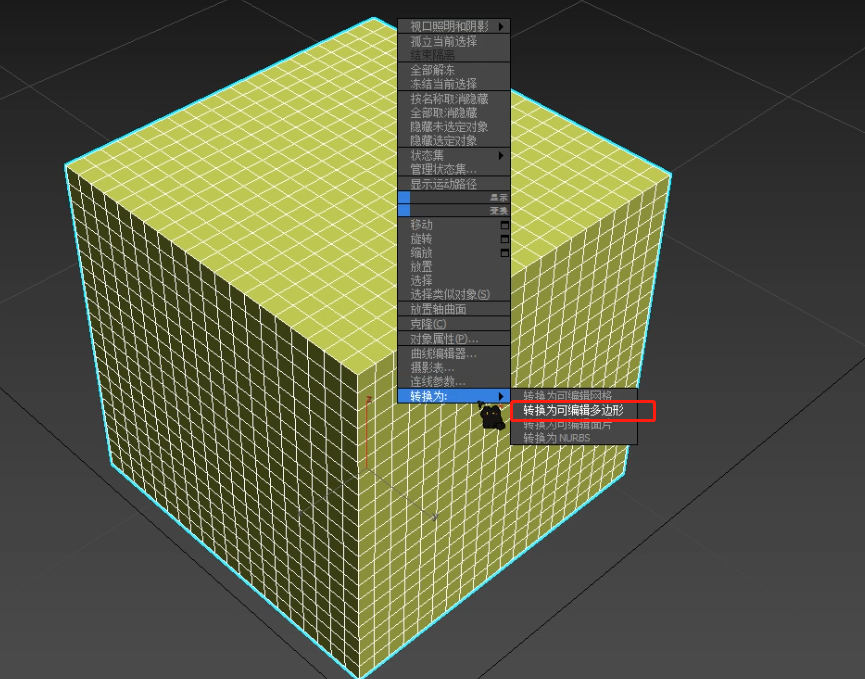

3、选中新建的立方体，鼠标右击转换为可编辑的多边形。

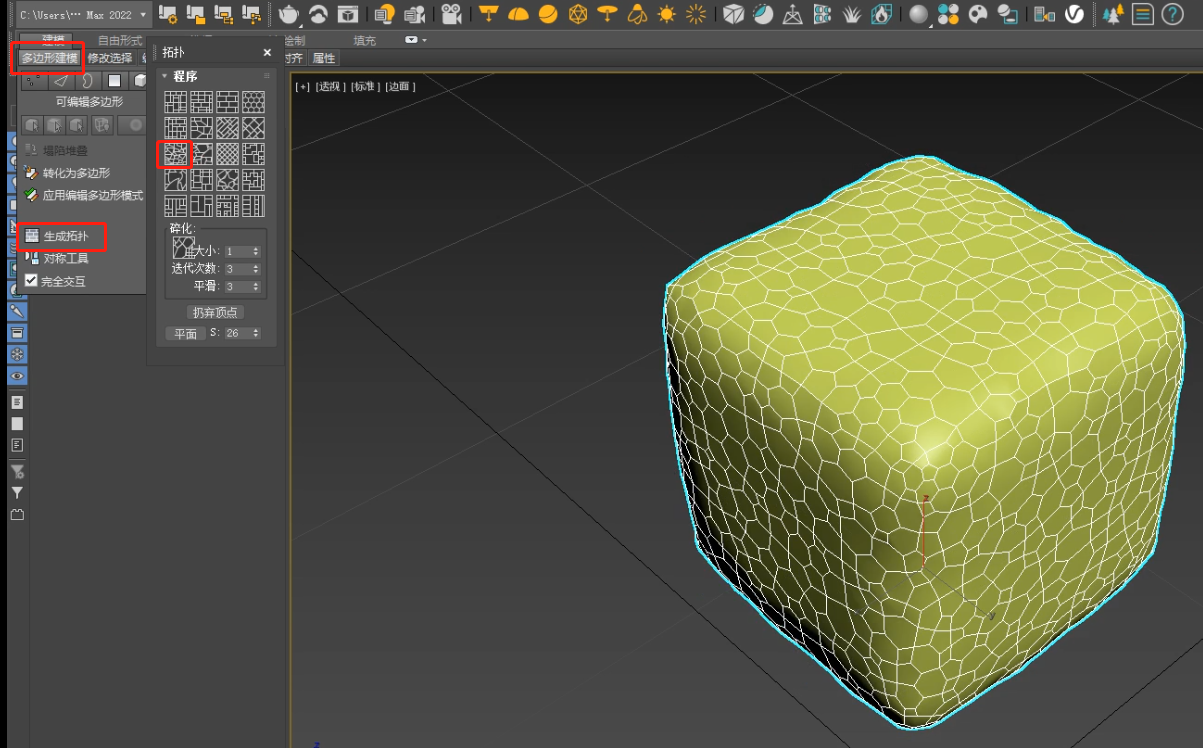

4、选择可编辑的多边形，在多边形建模中选择拓扑工具生成拓扑。

5、在可编辑的多边形，边模式下，全选边，勾选切角后面的小方块。

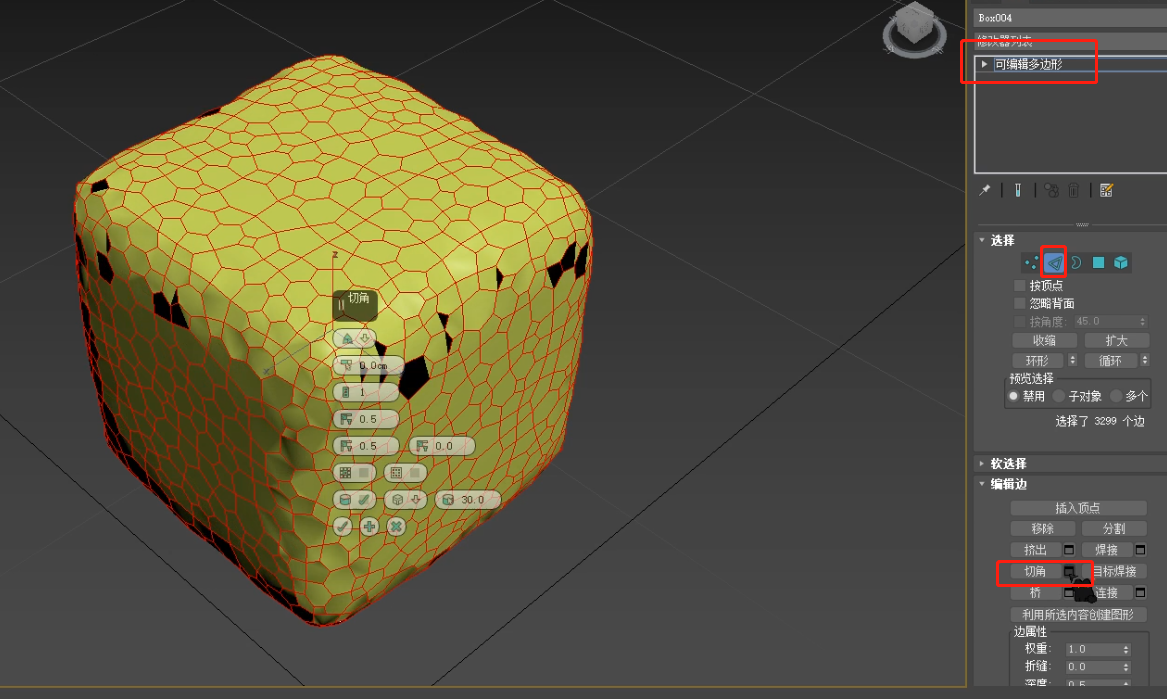

6、根据下图调节切角的参数。勾选打开切角，连接边分段改为0，根据需要调节边切角量的大小，这里边切角量的大小决定了裂纹的粗细，这里可以根据需要调节其大小。其他参数可以用默认值。

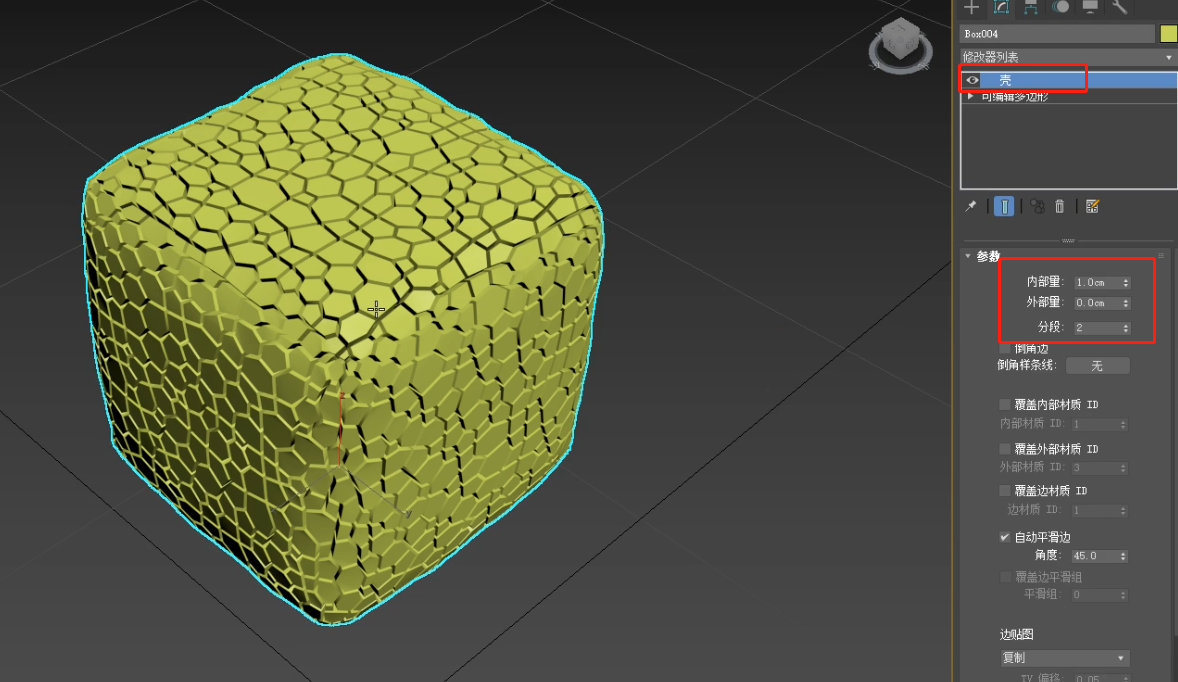

7、给可编辑的多边形加一个壳，使其有一定的厚度，一个带裂纹的立方体就做好了。

8、给立方体材质，灯光，渲染出需要的带裂纹的立方体。

结语：

本次课程内容非常简单，跟着图文学习，0基础也可以轻松掌握，拓扑、切角和壳三个工具轻松绘制带裂纹的科研元素。
