如何用3DMAX软件制作麻花状纤维束

在本节“如何用3DMAX软件制作麻花状纤维束”开始之前，不妨先一起来回顾一下上一节课“如何用3DMAX软件构建石墨烯结构”。

纤维束在材料学中比较常用。在3DMAX如何制作这样由两条扭曲线段复制而成的麻花状纤维束呢？以下为正文：

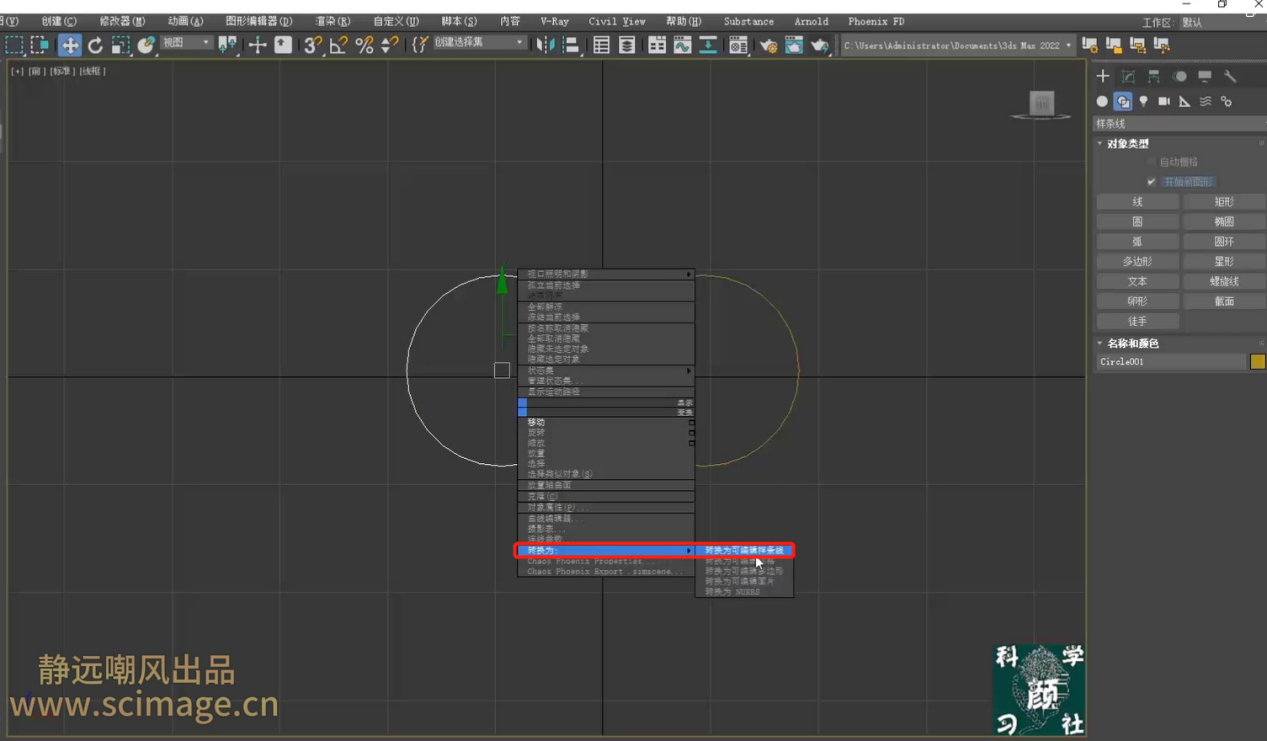

打开软件，新建一个圆形，按shift复制出一个圆形。选中其中一个圆，右击鼠标转换为可编辑样条线。（如图01所示）

01

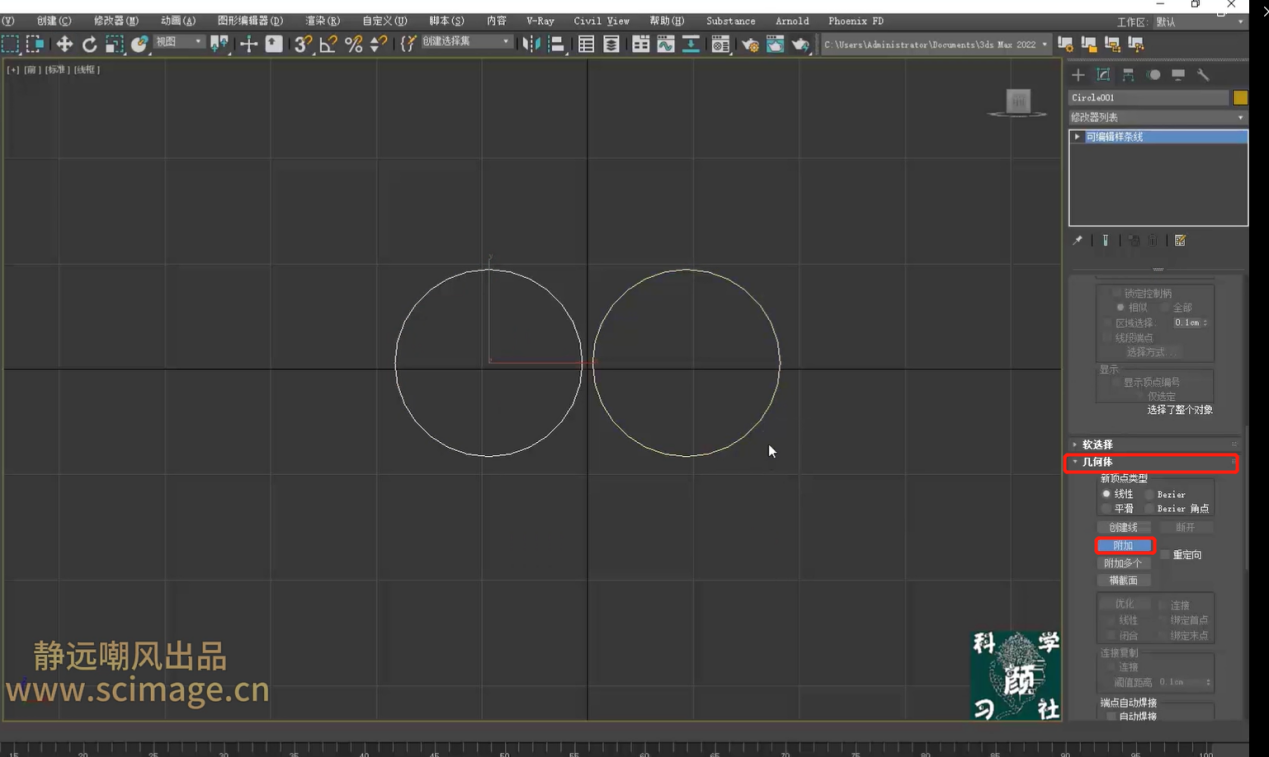

点击右侧工具栏中附加，两个圆变成一个整体。这两个圆是麻花状纤维束的截面 （如图02所示）

02

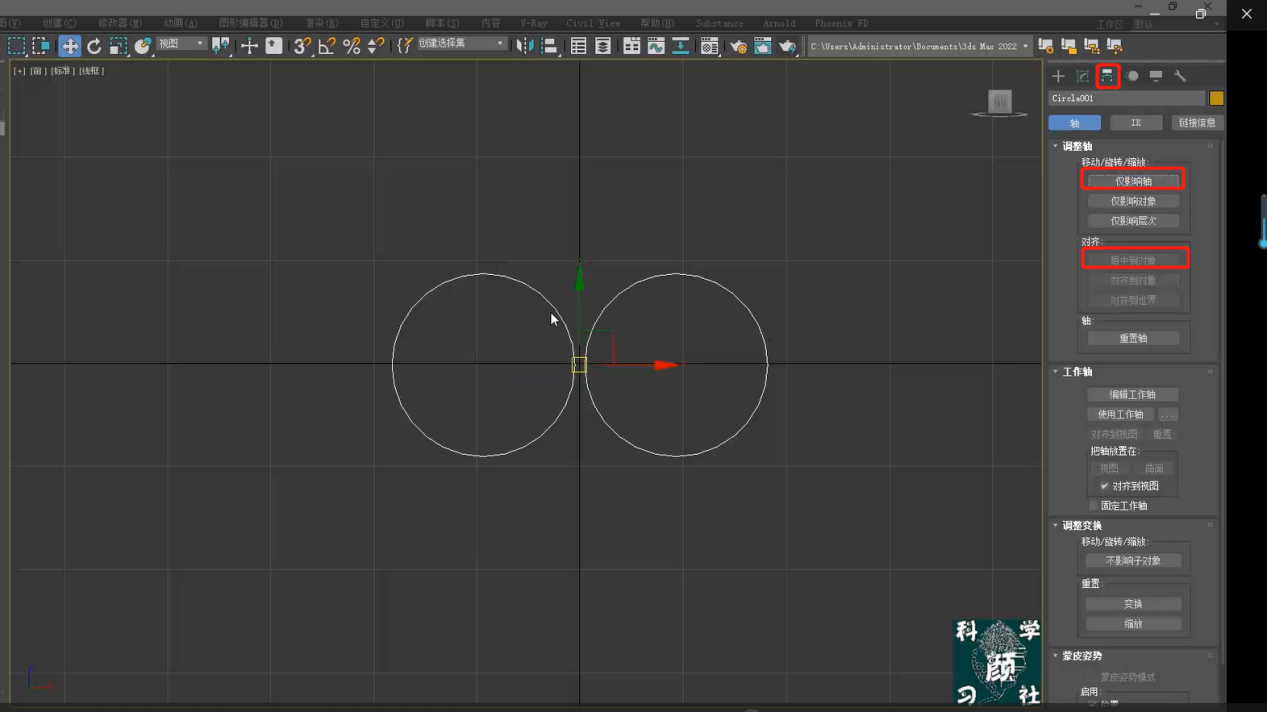

到层次面板中，选择仅影响轴点击居中到对象，关闭仅影响轴按钮，确定坐标中心再两个圆的中间。（如图03所示）

03

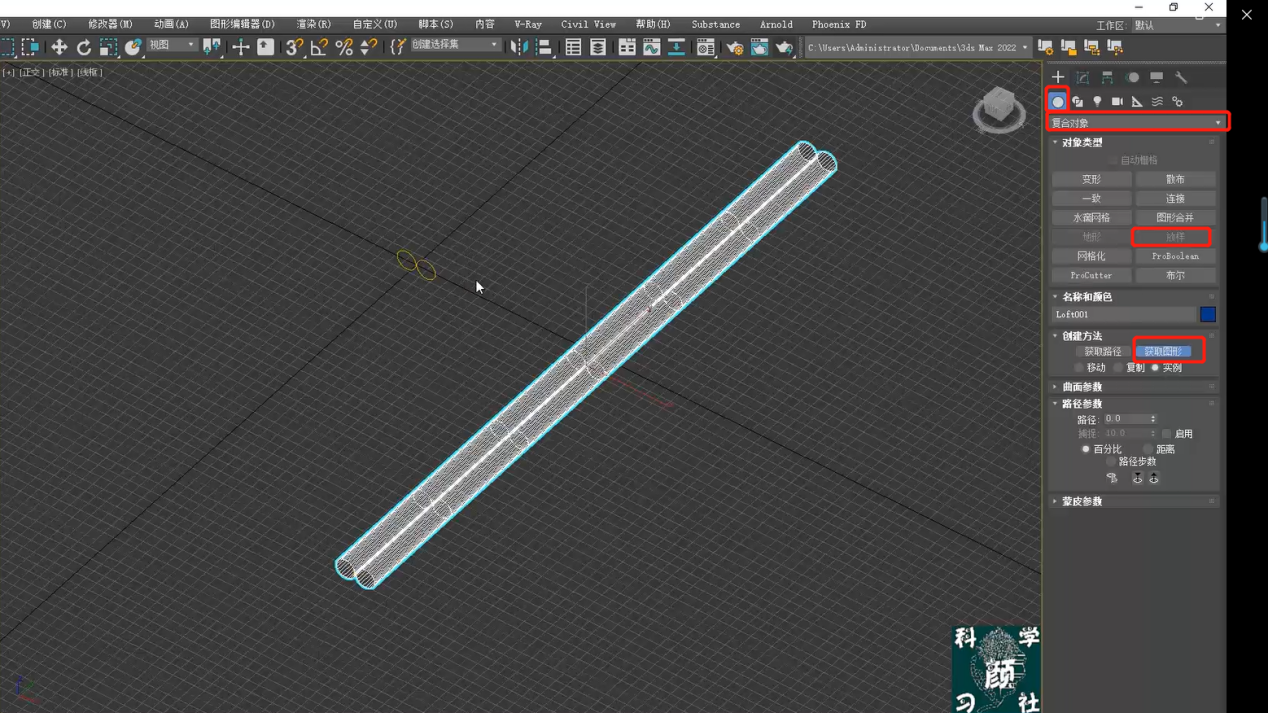

回到顶视图，绘制一条直线作为图形路径。选中路径线，再右侧工具栏中添加放样，获取图形（如图04所示）

04

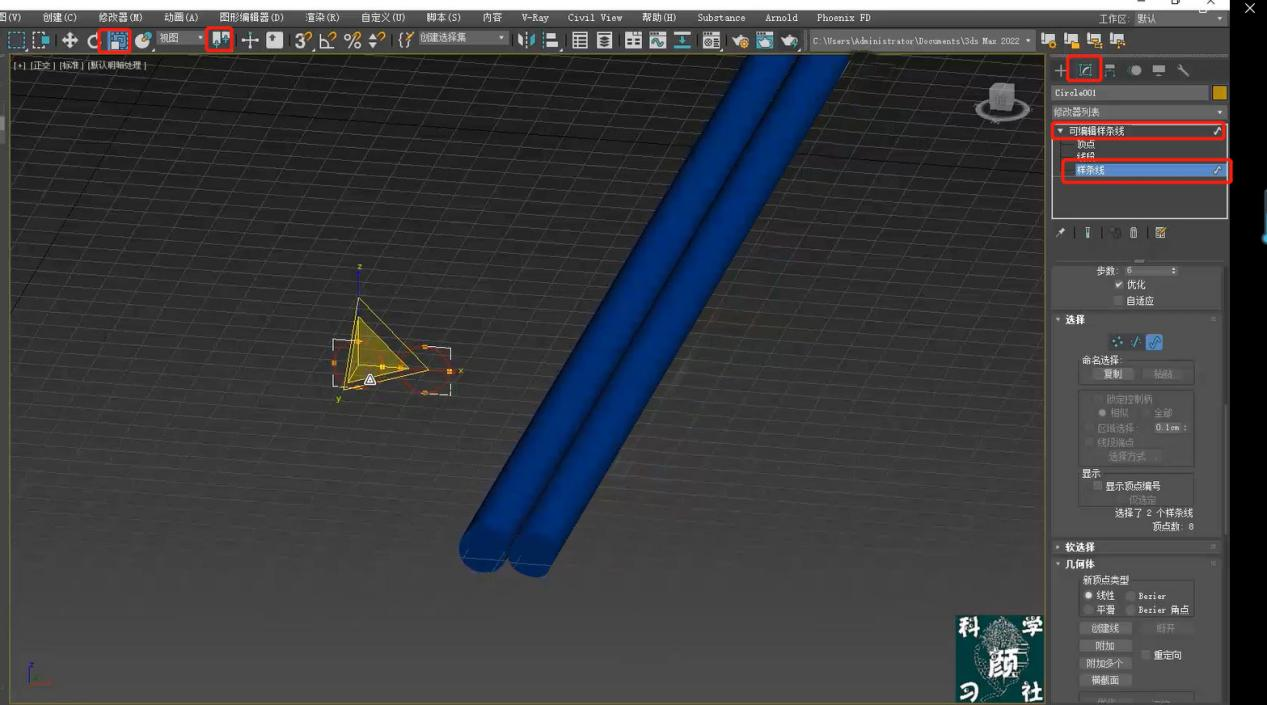

圆形（切面）的大小可以再到样线条命令面板中调整。通过缩放移动调整图形切面直径大小，调整后再次到层次面板中确定坐标中心再两个圆的中间。（如图05）

05

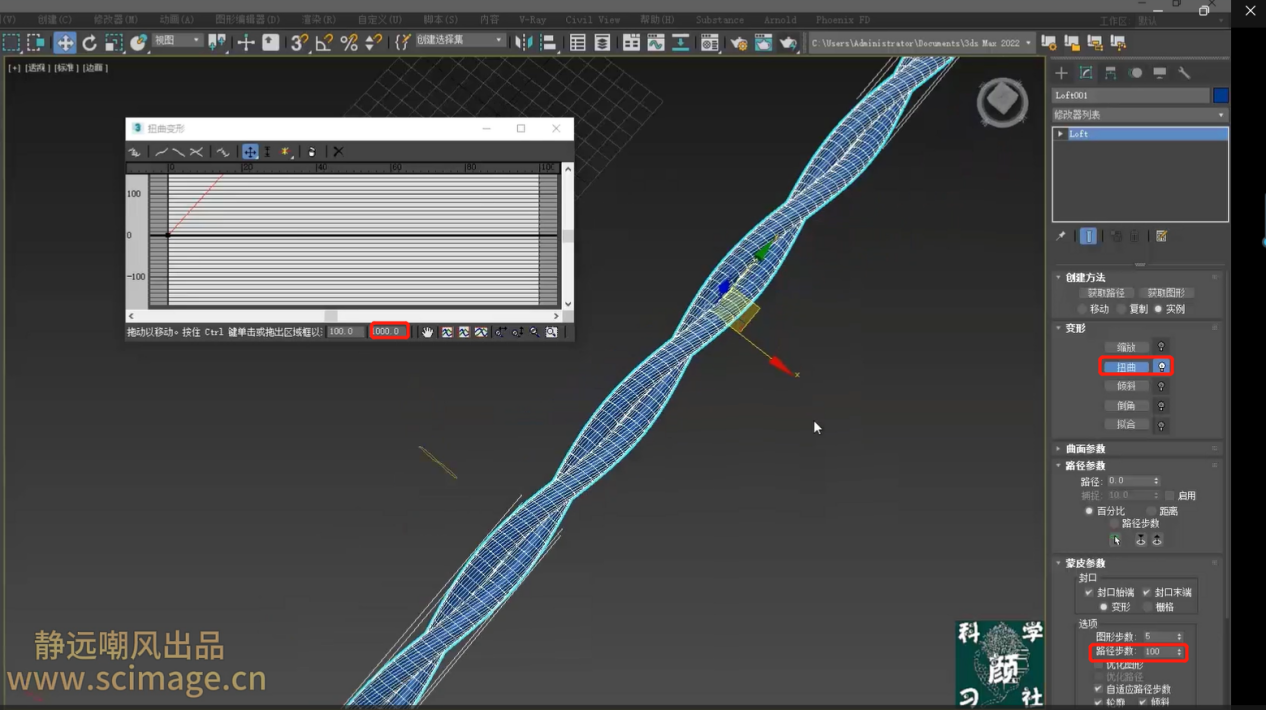

选中放样物体到修改面板中，增加它的路径步数，分段数量越多，扭曲后越平滑。打开扭曲面板，修改点的数值，修改到合适的数值为止（如图06所示）

06

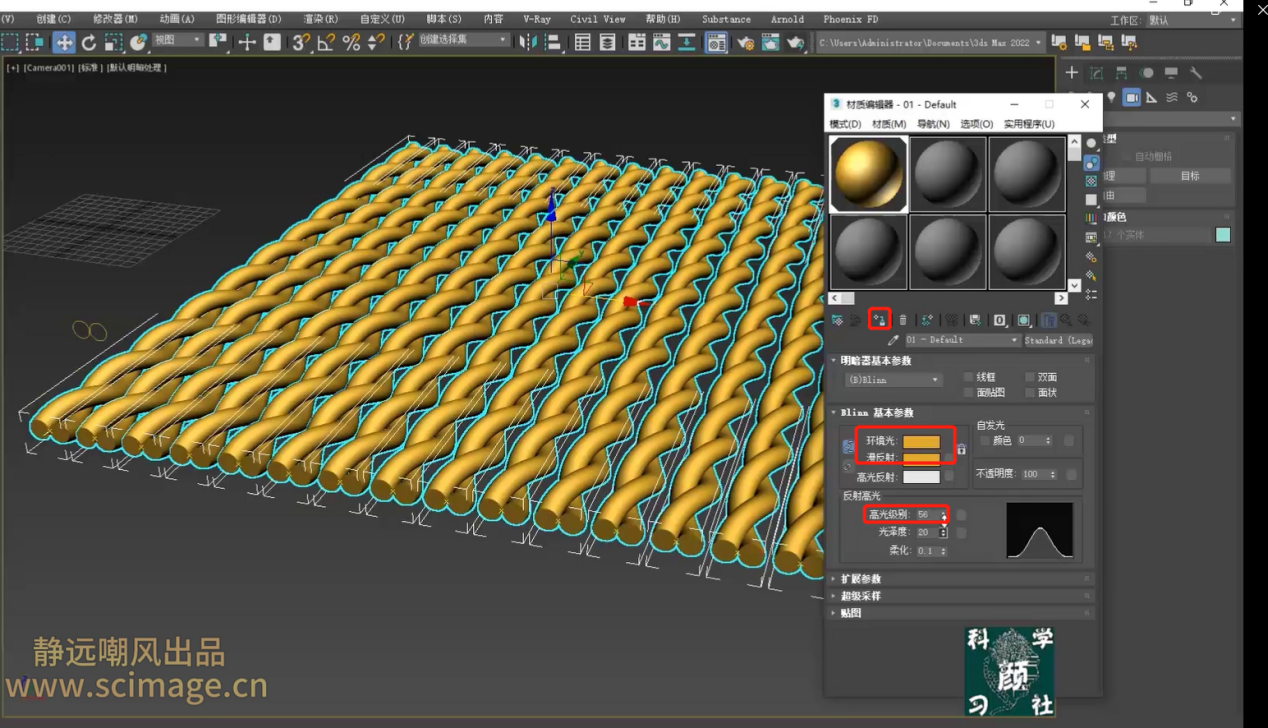

沿着X轴复制出多个图形回到顶视图，给物体创建摄影机进入摄影机视图，调整图形角度进入材质编辑器，给图形赋予需要的材质，修改图形颜色，添加高光（如图07所示）

07

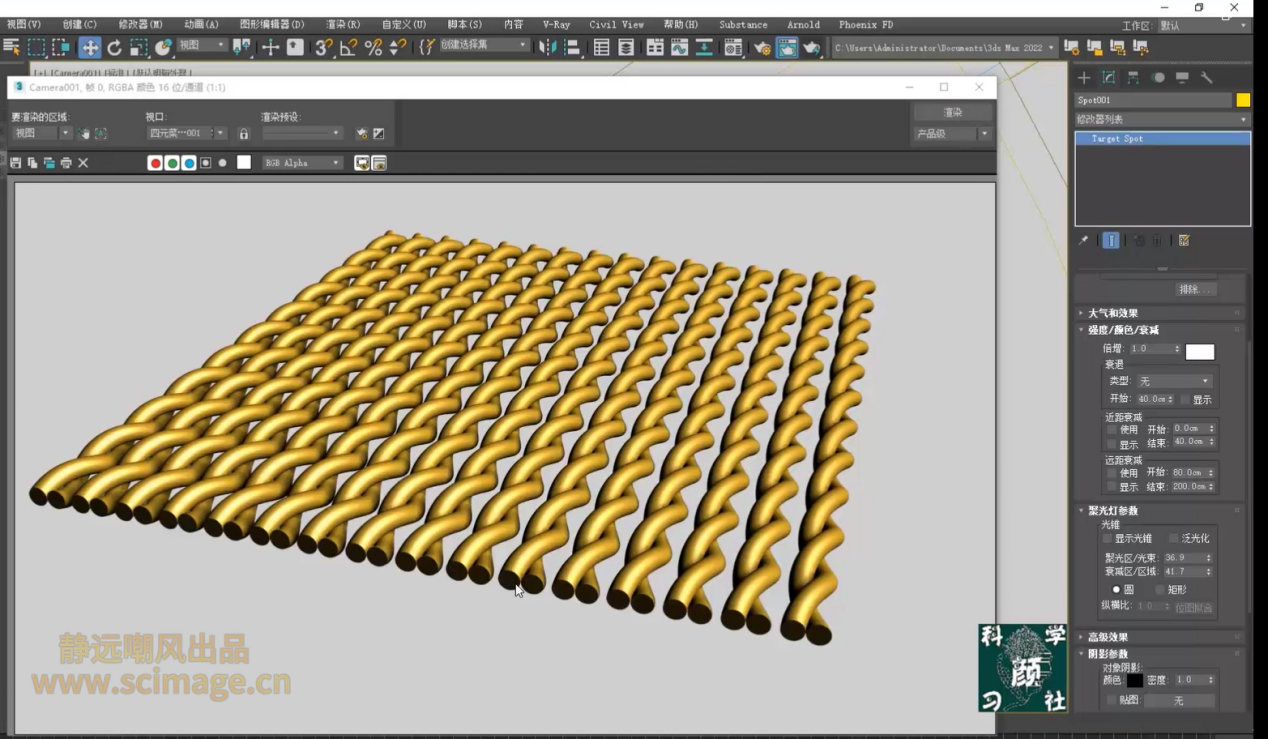

进入顶视图，给图形添加聚光灯，向上拖拽光源后到修改面板中调整灯光的亮度、颜色和聚光灯照射的范围点击渲染，更改图形背景颜色为亮灰色，再次渲染完成。（如图08所示）

08

你学会了吗？关注我不迷路，下期再见。

登录 https://www.scitoooo.com/course/ 观看更多课程视频。

注：本节课的部分命令在上一节课中均有重点提到所以不在一一赘述。点击“如何用3DMAX软件构建石墨烯结构”一键回顾。
