「教程」外星人鼠标建模

最近闲来无事，看着手中的外星人鼠标，还是那么帅，作为一个不玩游戏的人，为啥会选择一个专业游戏品牌出的游戏鼠标呢？当然是因为它的颜值啦。也是目前为止，我认为最好看的鼠标了，没有之一，哈哈哈哈哈。至于什么性能、手感这些，在这个颜值面前，都是无所谓的啦，当然要是价格亲民一点就更好了。

既然手里有实物了，那不如再给自己来个数字版的吧，So，决定自己用 Rhino 做出来，顺便练习一下技能吧，久了不用都生疏了。

声明：仅使用该产品进行建模练习，简要介绍一下个人建模流程，末尾会提供模型，供参考哦。

先看结果：

——————————————————————————————————————————————————

下面开始，建模

第一步：分面

仔细观察鼠标大形，不要在乎细节

尽量用四边面去划分鼠标造型

曲率小（比较平坦）的面分成大四边面，曲率大（比较弯）的面分成小四边面

* 分面方式不止一种，根据个人建模习惯或者擅长使用的建模工具来划分

第二步：对三视图

首先查询到鼠标的三维尺寸，通过线框标定实际尺寸

根据网络找的三视图，缩放到和线框一致

第三步：检查

一般来说，放置好三视图后，还会检查一下各视图是否能对上

可以使用关键部位打点的方式来检查

* 根据上图所示，该鼠标的三视图并不能正确对准，所以我们只能仅作参考了

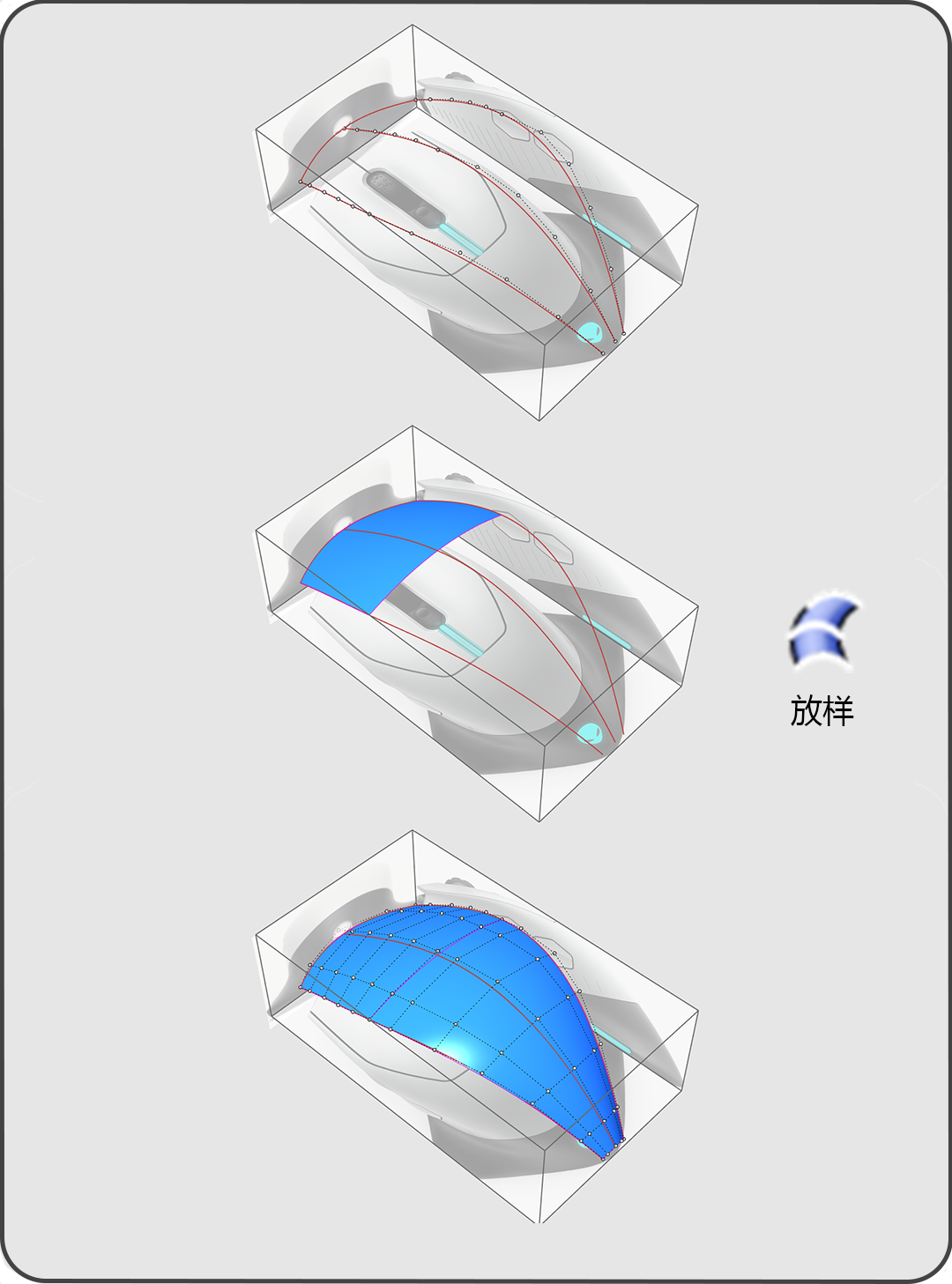

第四步：建鼠标顶面

鼠标顶面比较平缓，尽量使用大面来概括

先不要考虑圆角，画线的位置应该圆角之外

线条的控制点应控制在六个点以内（五阶六点，三阶四点），若六个控制点不够表达造型，就分成两段

成面工具：放样（Loft）

若面不理想，可通过曲面控制点来调整

第五步：建鼠标侧面

画出鼠标底面线条，同样先不考虑圆角

线条属性和顶面线条一致（五阶六点），这样成面才能保留线条属性，使得面的控制点尽量少

成面工具：放样（loft）

通过拉动曲面控制点，使得面向外微凸

第六步：建鼠标顶面和侧面过渡面

预估一下圆角大小，观察得出，过渡面圆角呈前小后大的趋势

建面步骤：提取边缘交线 —— 建立不等直径圆管 —— 修剪 —— 曲面混接补面

 第七步：建鼠标侧翼基础面

先画出侧面确定尺寸的跑道圆的灯光区

通过曲线端点位置向鼠标画出几条线，调整线调向上倾斜（参考图片或根据自己审美来调整）

建立曲面，成面工具：双轨或放样（注意打开“记录建构历史”）

通过调整曲面（因为打开了“记录建构历史”，曲面也会跟着变化）控制侧翼与主体的交线，交线要顺畅好看

第八步：建鼠标侧翼与主体过渡面

通过不等距曲面混接工具成面

注意控制过渡面大小

第九步：建鼠标前面造型

画出前面形状的修剪面

延伸之前建好的基础大面

相互修剪，得到最终造型

第九步：建鼠标左右键

观察可以发现，鼠标左右键区域是一个微微凹陷的曲面

先做出鼠标中键和 DPI 切换按键区域的跑道圆形状

再通过修剪基础大面，混接得到过渡面

第十步：完善其他细节

细节都比较简单

按照自己习惯的方式建出即可

到这步，这款外星人鼠标已经建的差不多了，继续完善一些细节，比如倒角，拆件等即可，我就不继续做了，上面说的建模过程只是个人的方式方法，不一定是最合适的。

希望能对读者有一丝丝帮助，若有任何疑问或者错误，请在评论区指出

下面做几张白模渲染图，实际效果图可以去京东看正经的产品图啦

模型下载连接：

https://pan.baidu.com/s/1xoklQNcR4Yy8hakhJUx12w  提取码：m39q

到此结束！
