（图文+视频）C4D野教程：XP新功能体验 让贴图纹理跟随液体流动

XP粒子本身其实也有很多大的更新，例如用来制作刚体和柔体的Bullet等，但其实这些我都没有用过。

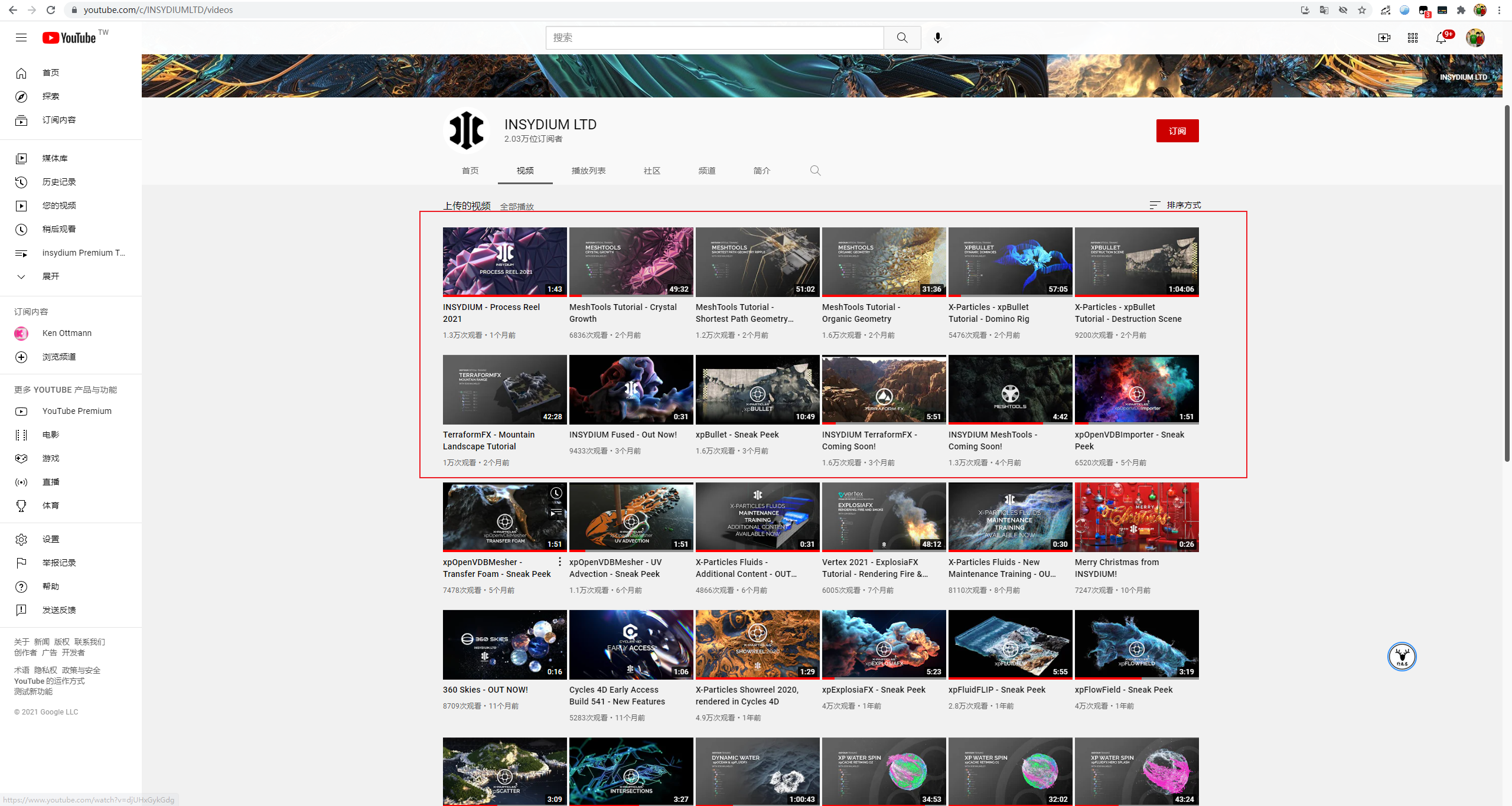

主要原因是我喜欢对照着官方手册来操作学习，虽然现在INSYDIUM官方的油管上已经有了一些教程：

但是如果使用频率不高的话，很容易看过以后就忘记了，到时候使用起来又得回过头来看教程。

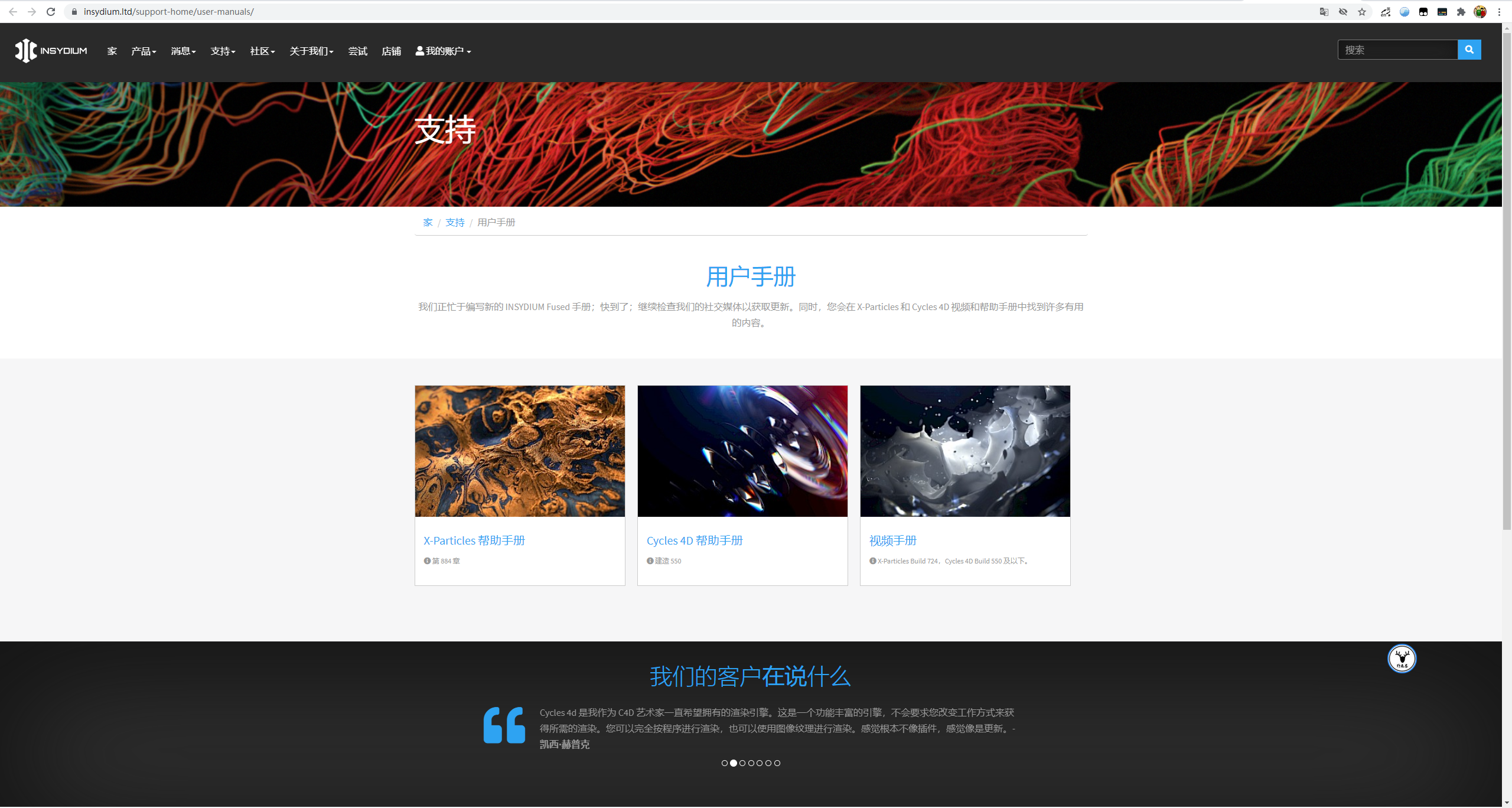

而且新功能刚出来，也不排除会有一些bug，所以我一直在等官方手册更新，但是截至到现在还没有：

因此今天我想手动测试一个XP更新的小功能：xpOpenVDBMesher - UV Advection。

为什么选择测试这个功能，其实很简单，大家还记得年初的时候我写了一篇埃舍尔瀑布吗：

由于XP的网格是没有UV的，因此当时为了制作图案随着液体流动的效果费了老大劲。

最后还是用粒子的通过纹理发射做出图案的效果，然后让粒子呈现流体的形态，最后再在上面加了一层透明的网格才勉强做出来的。

我们再来看看官方视频介绍的这个效果：

虽然动图压缩的很厉害，但是相信大家也能够看明白。

UV Advection这个功能简单概括就是可以将纹理映射到动态xpOpenVDB网格，随着网格改变而发生变化。

但需要注意的时候，这个官方短短不到2分钟的介绍视频里用的都是默认渲染器，对于OC以及RS是否支持这个功能都没有任何说明。

所以今天的内容主要是临摹官方的这个小效果并且测试UV Advection对RS及OC是否支持。

由于我使用的RS和OC都是欢乐版，所以这里专门说一下测试软件，C4D是R19.068，OC是3.07，RS是2.6.41。

好了，废话了这么多，开始进入今天的正题吧！

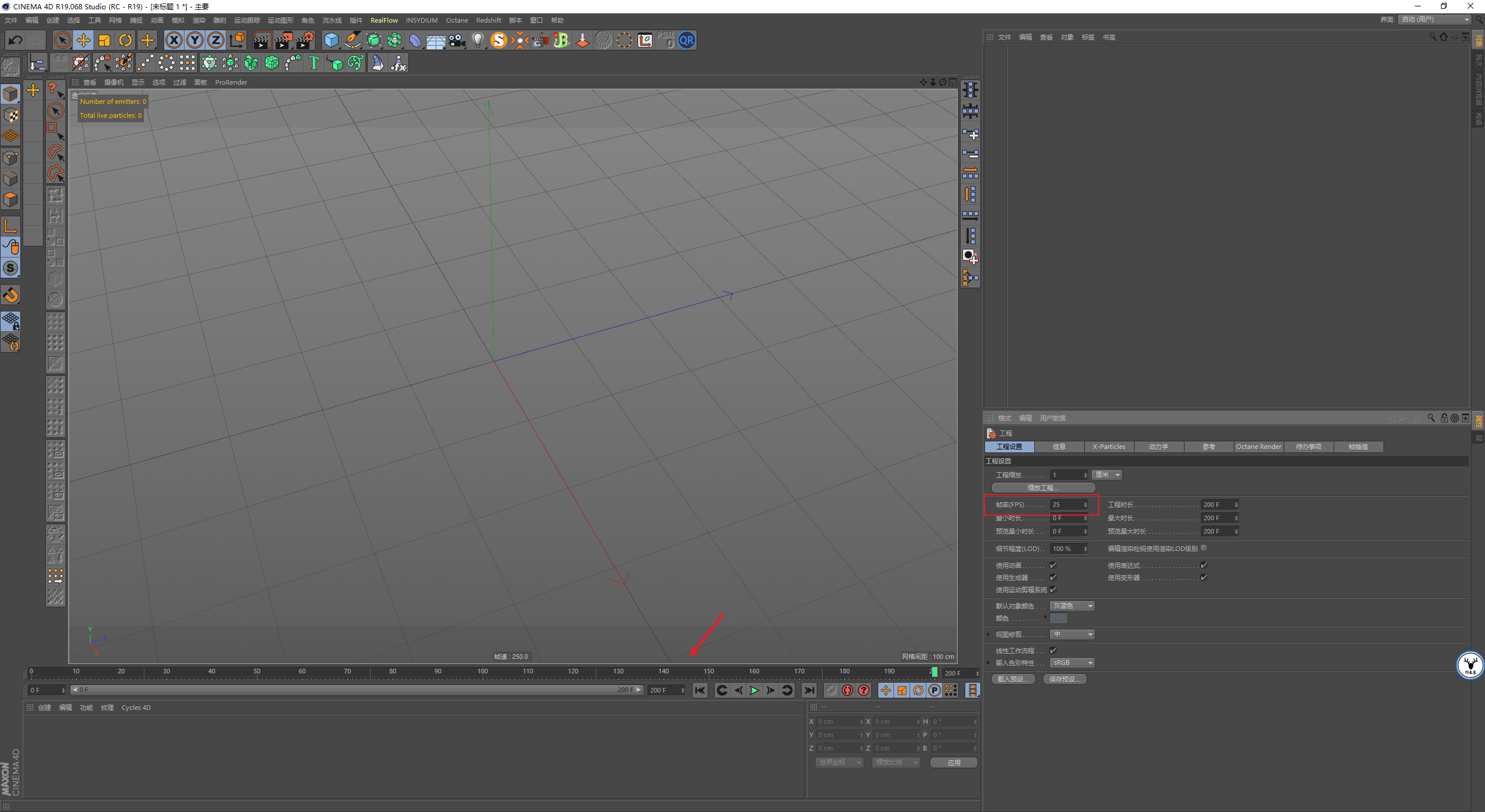

首先打开C4D，帧速率设置为25，就做个200帧的动画吧：

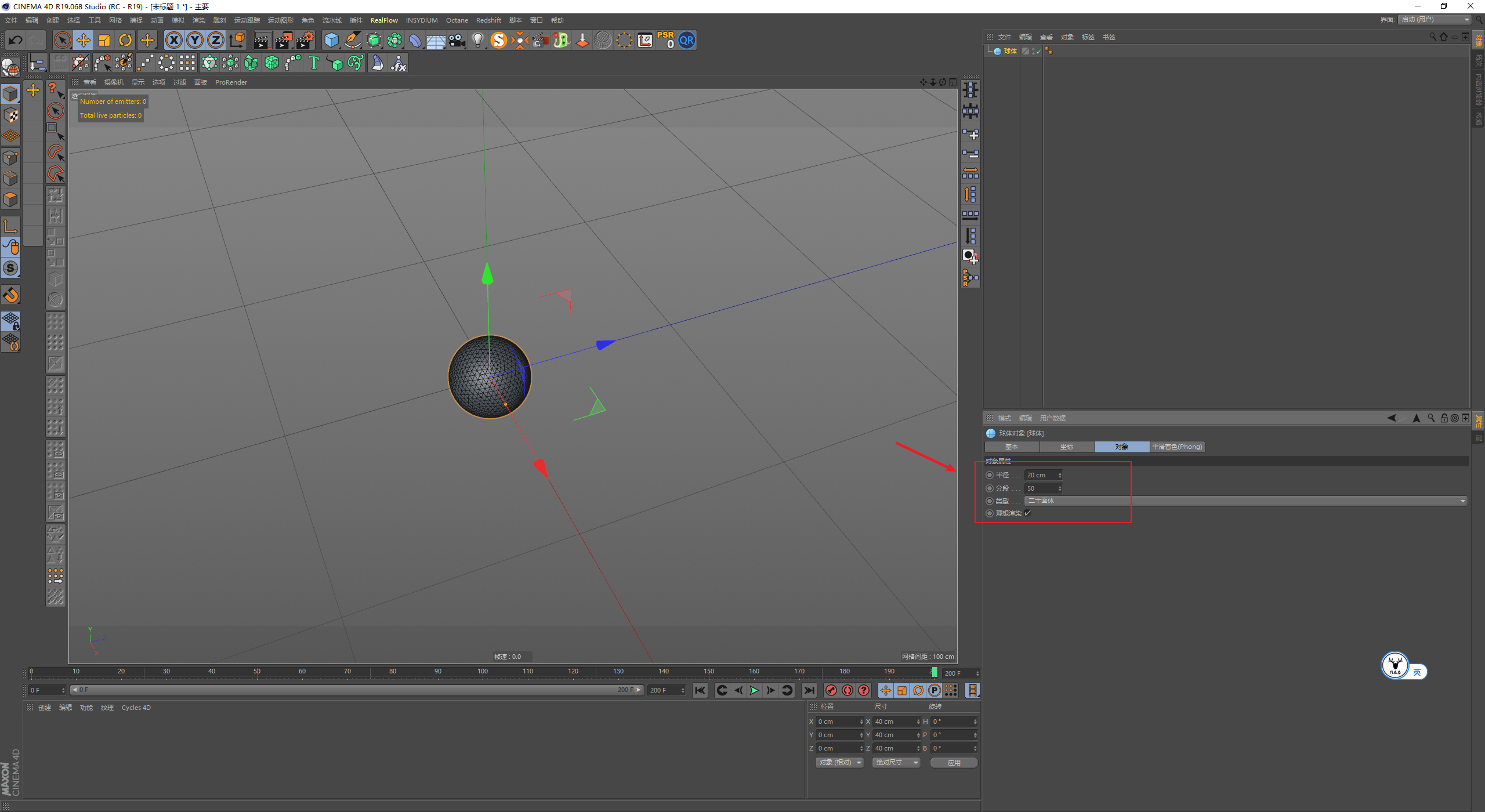

新建球体，尺寸小一点，分段稍微多一点，类型我用的是二十面体：

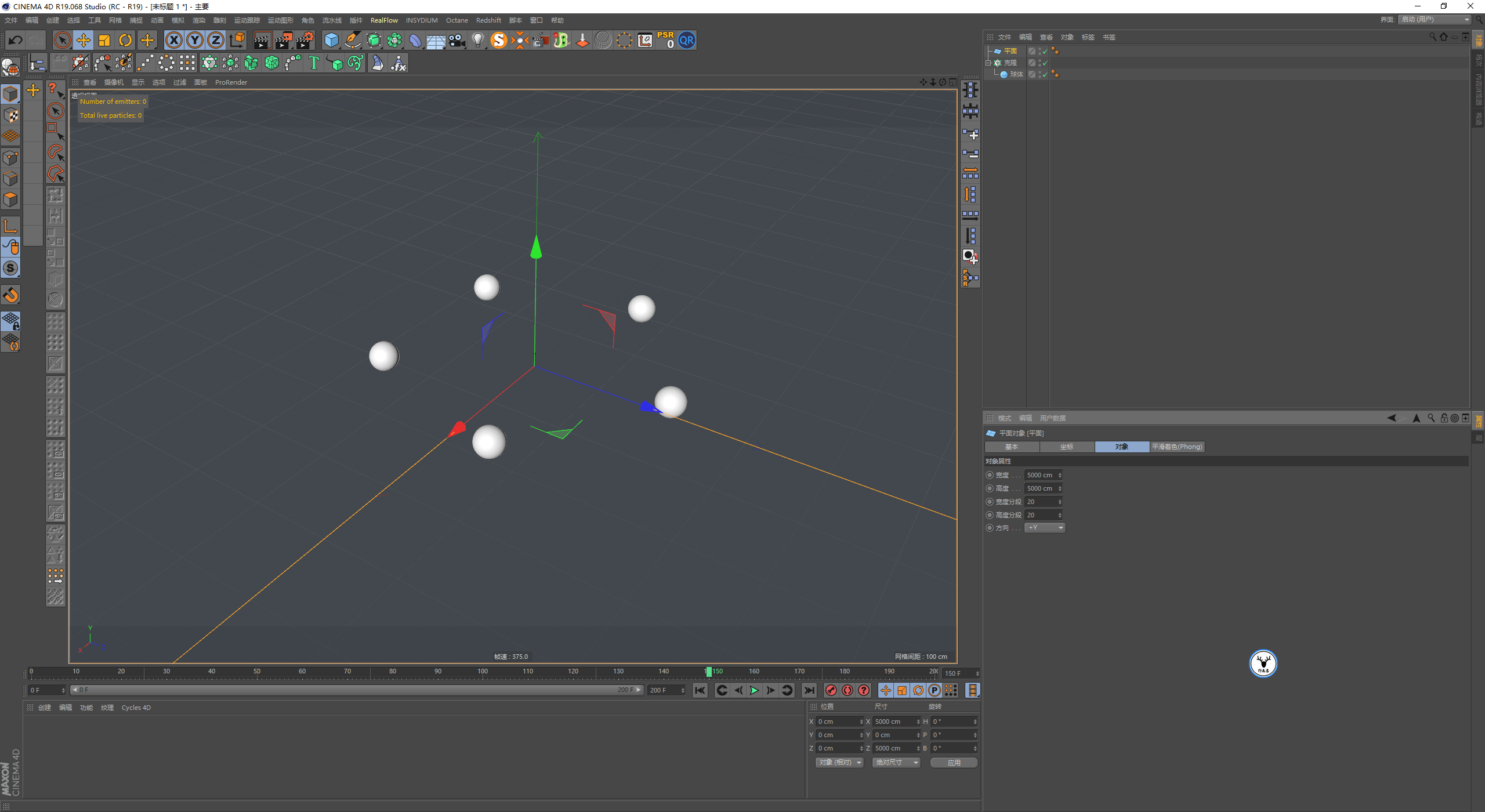

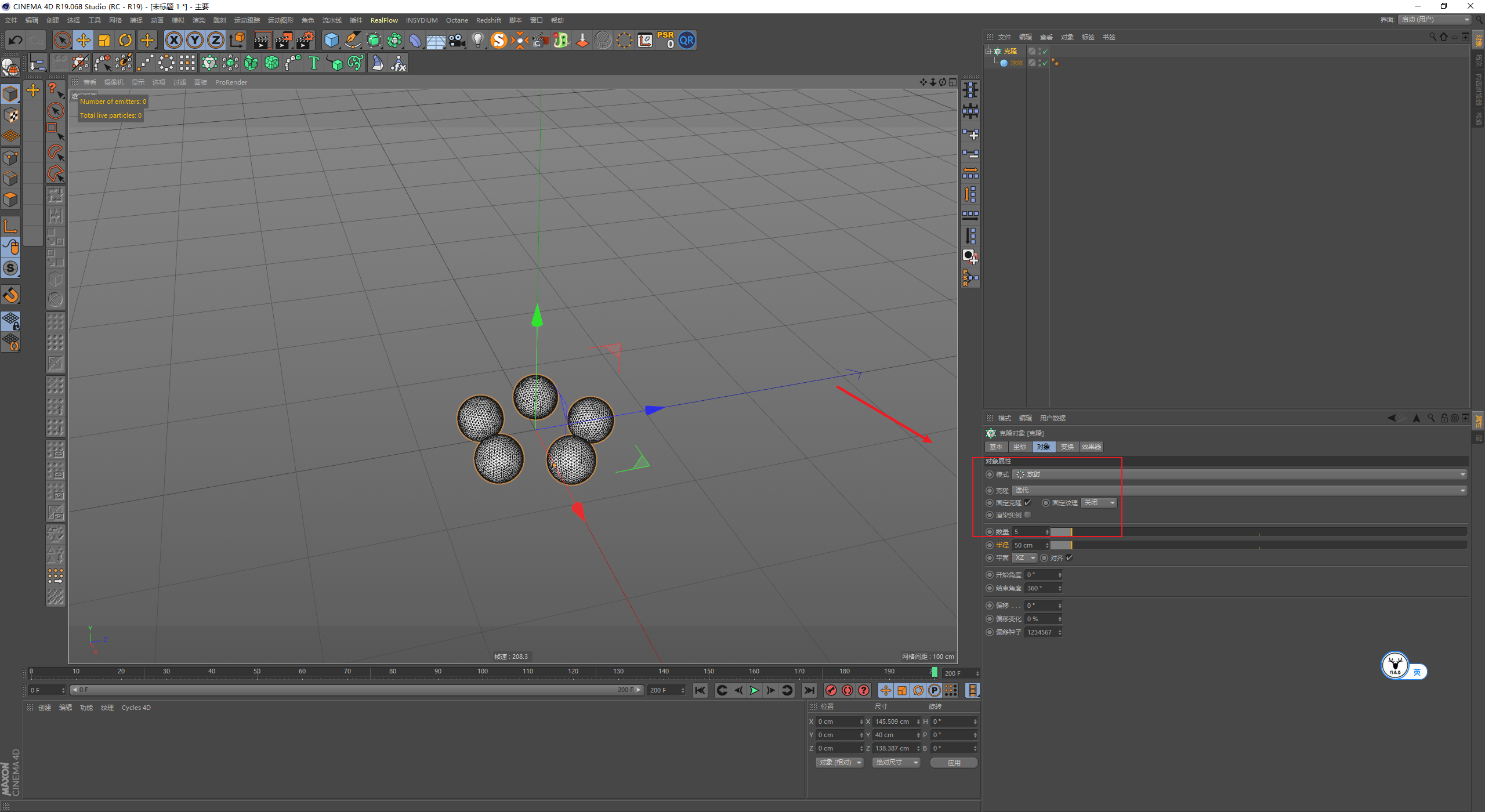

新建克隆克隆小球，数量5个，克隆模式为发射，记得改一下轴向：

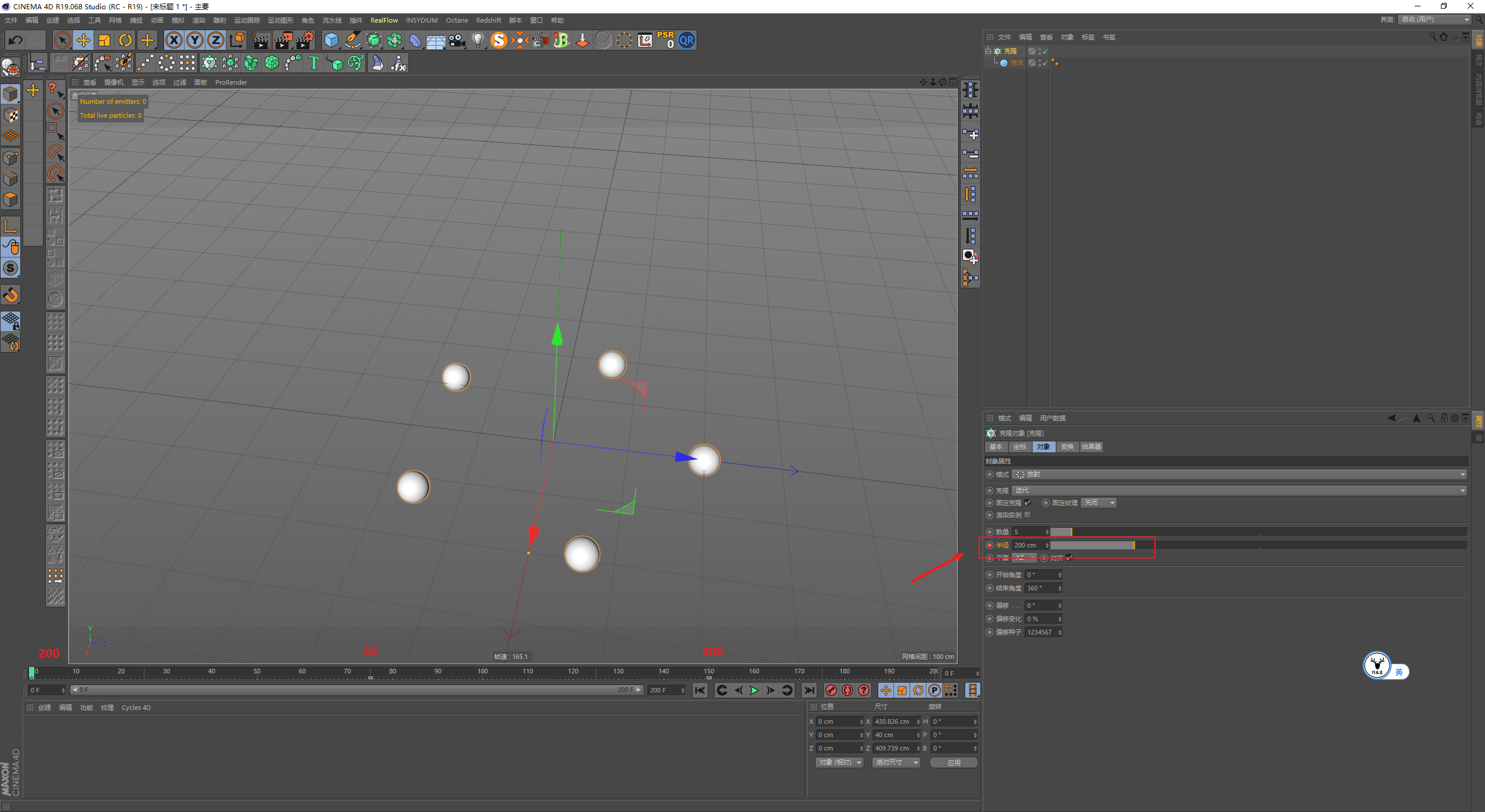

然后我们在克隆的半径上K一下帧，K的数值如图所示：

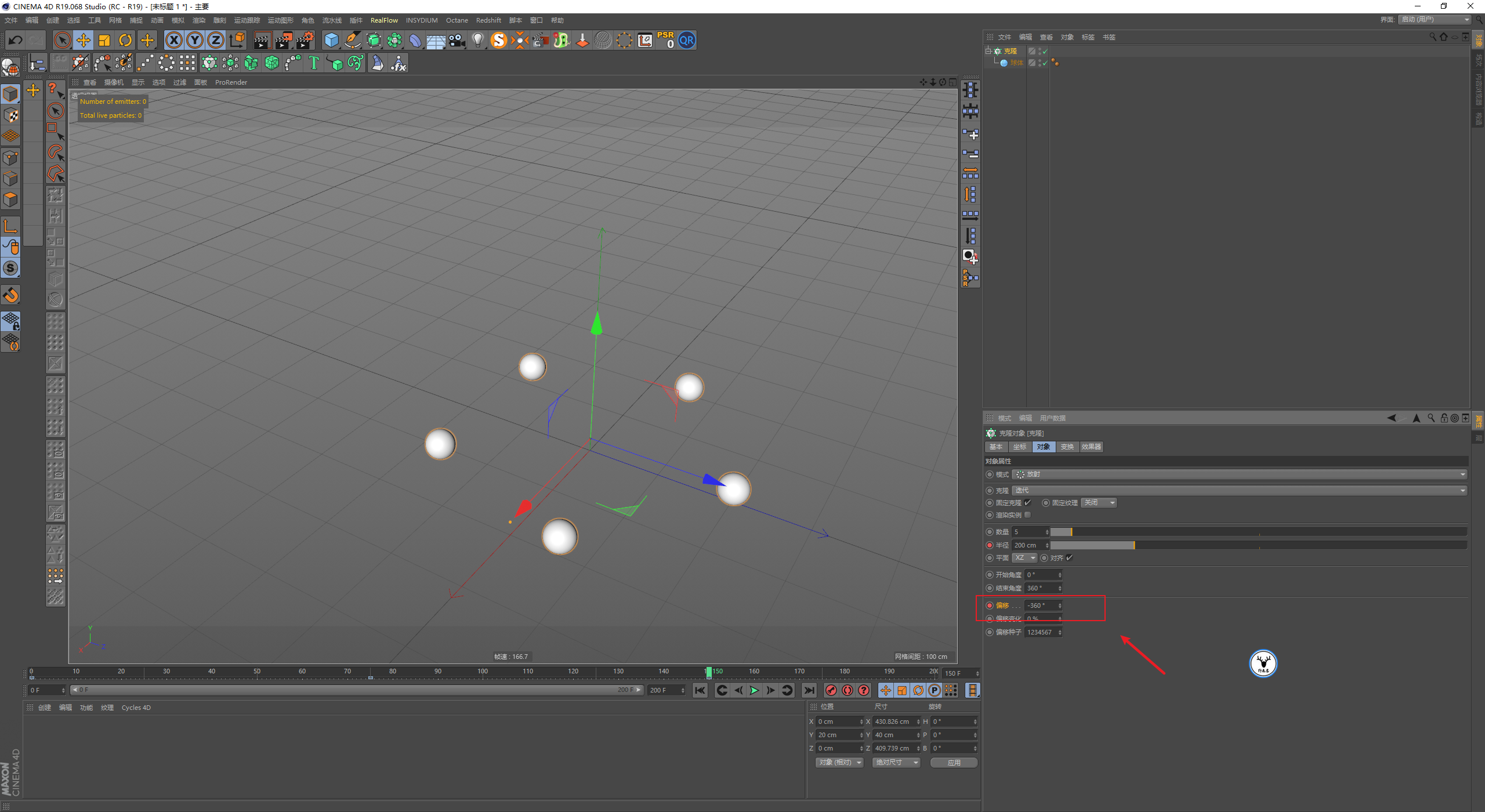

接下来再在偏移的数值上K一下帧，让它一开始是0，在150帧的时候偏移-360度：

再新建一个大大的平面当作地面，基本上场景就是这样哈：

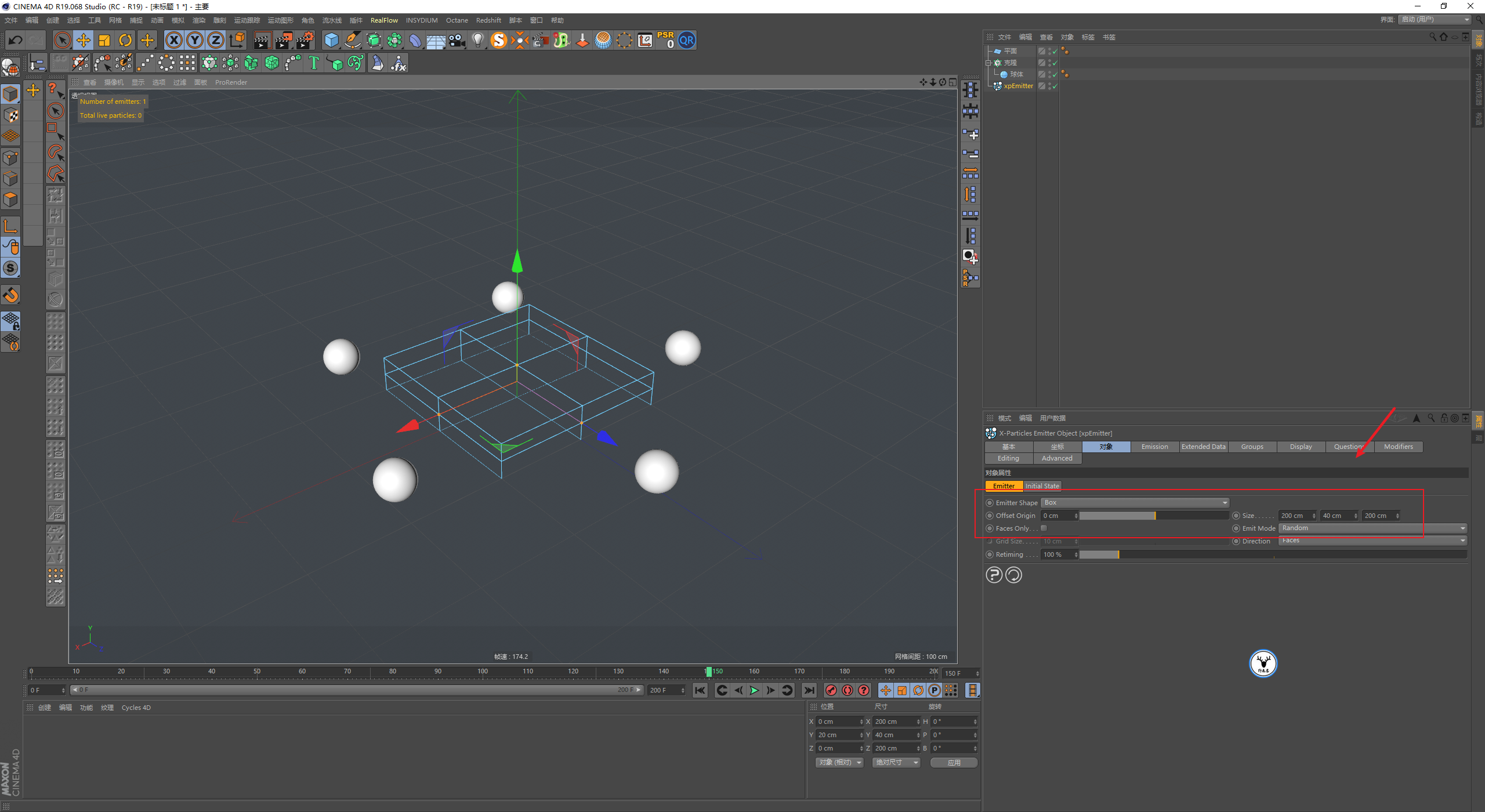

接下来就是流体模拟部分，新建一个盒装的发射器，适当的调整尺寸：

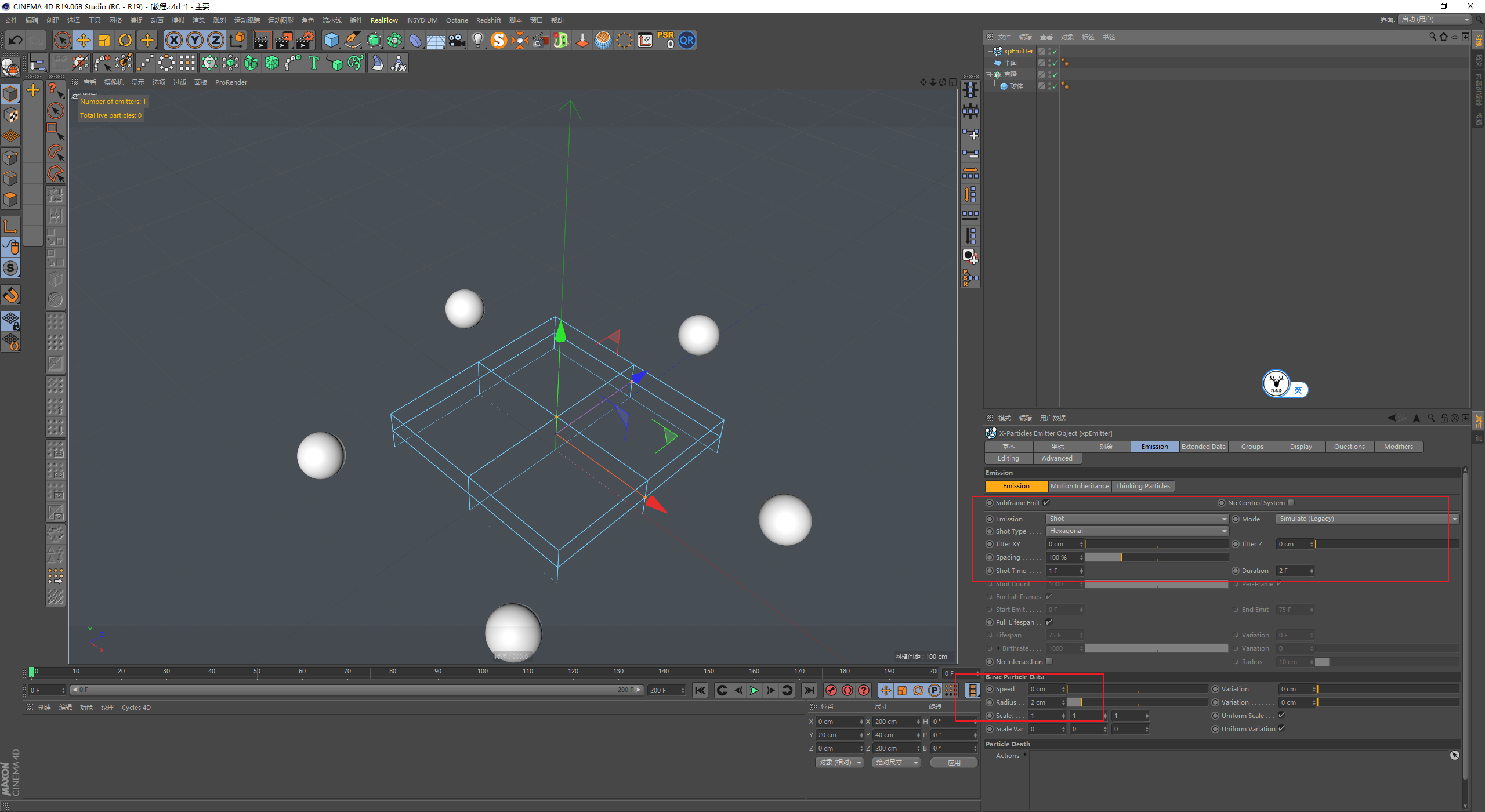

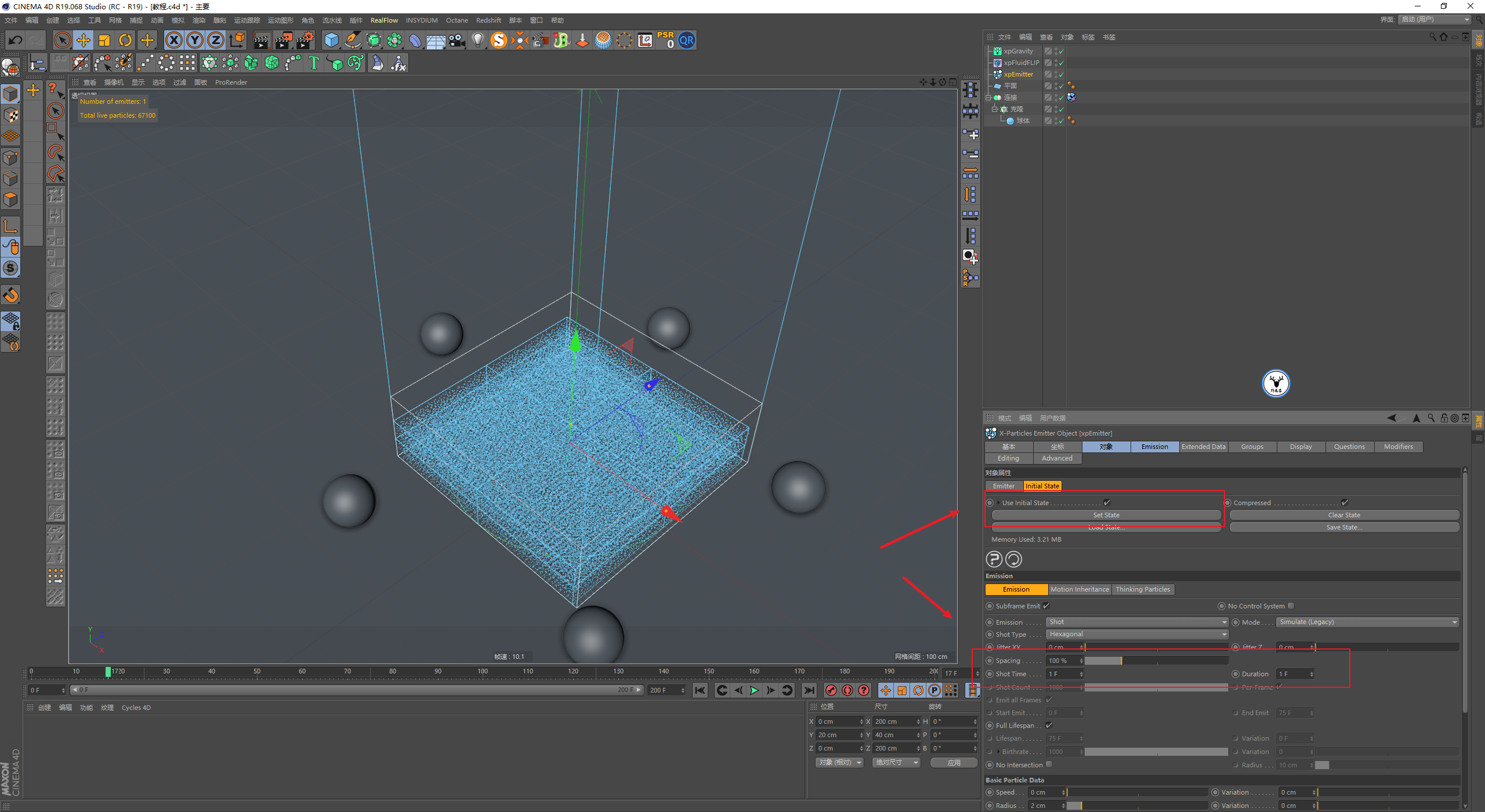

发射模式改为射击，粒子类型为六边形，发射两帧就好，然后把速度关掉，粒子半径为2：

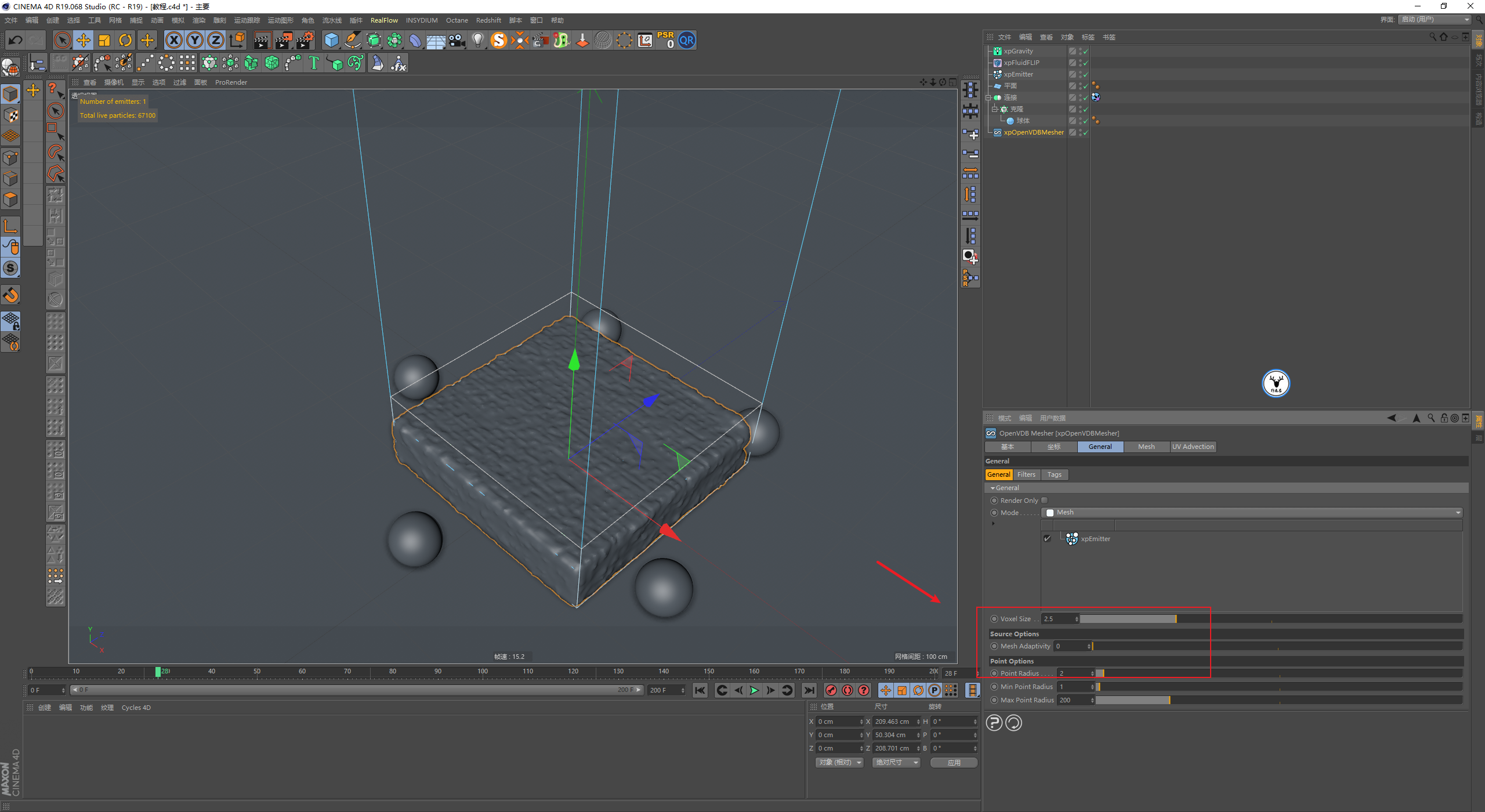

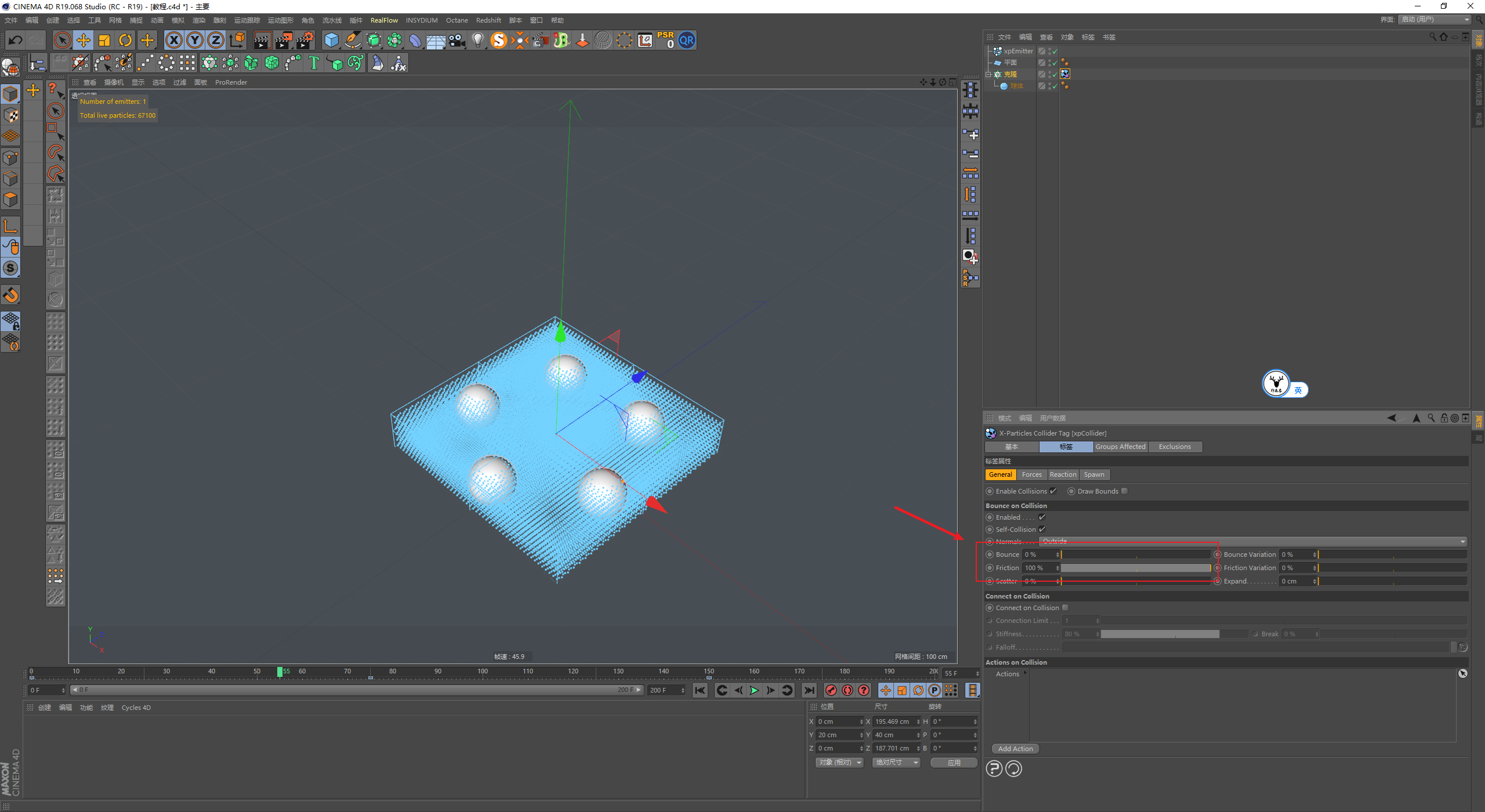

给克隆对象添加XP的碰撞标签，关掉反弹，摩擦力给到最大，点击播放你会发现碰撞不起作用：

这是由于我们需要把克隆弄成一个对象才可以，所以给克隆添加连接，现在碰撞就起作用了：

接下来就是模拟流体了，对于这种中小场景，要求不高需要模拟流体翻滚的时候的，我推荐使用xpFluidFLIP来模拟流体。

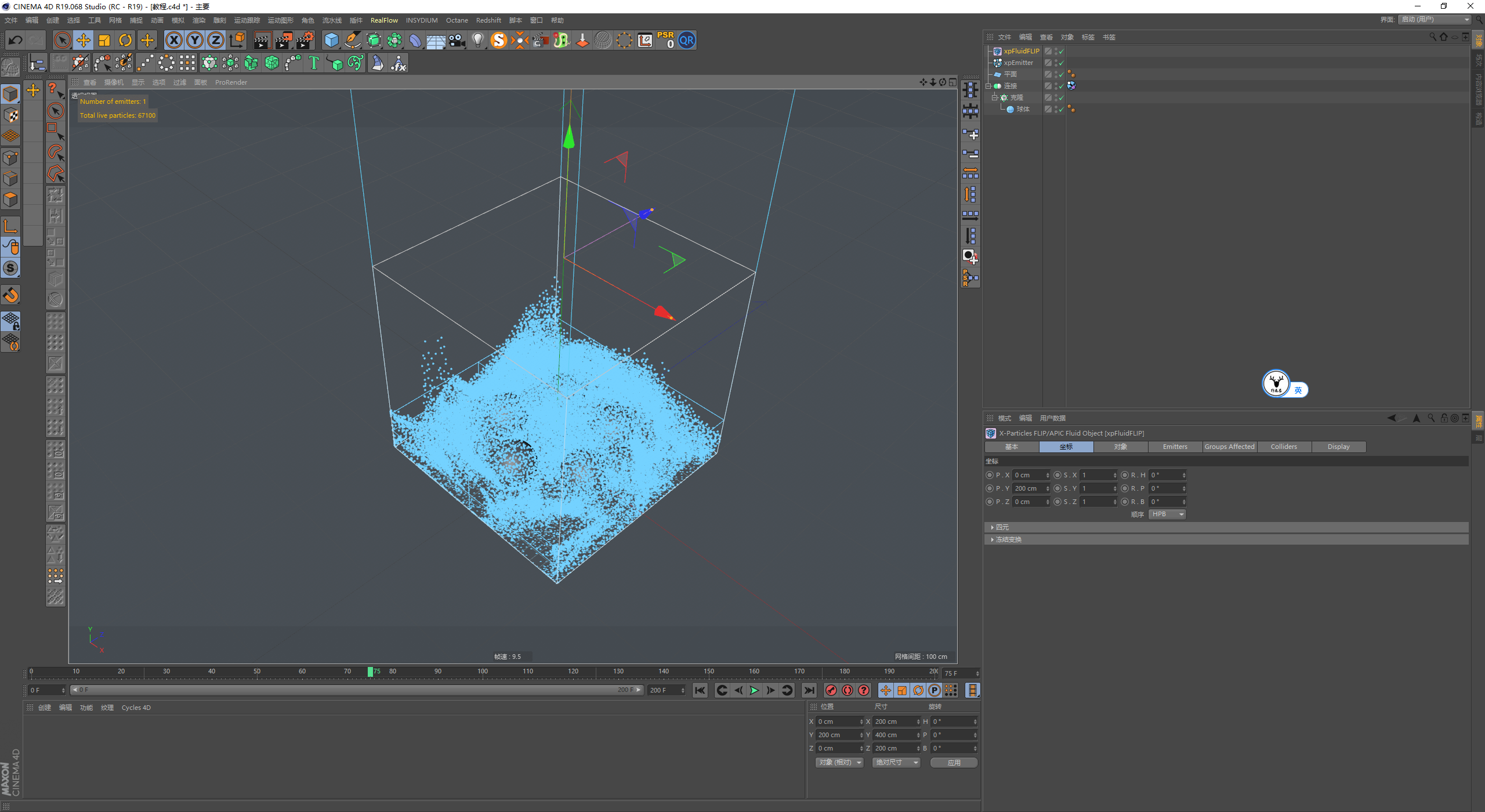

添加xpFluidFLIP，适当的调整尺寸和高度，流体只会在它的范围框内进行模拟，因此地面都不用添加碰撞标签了：

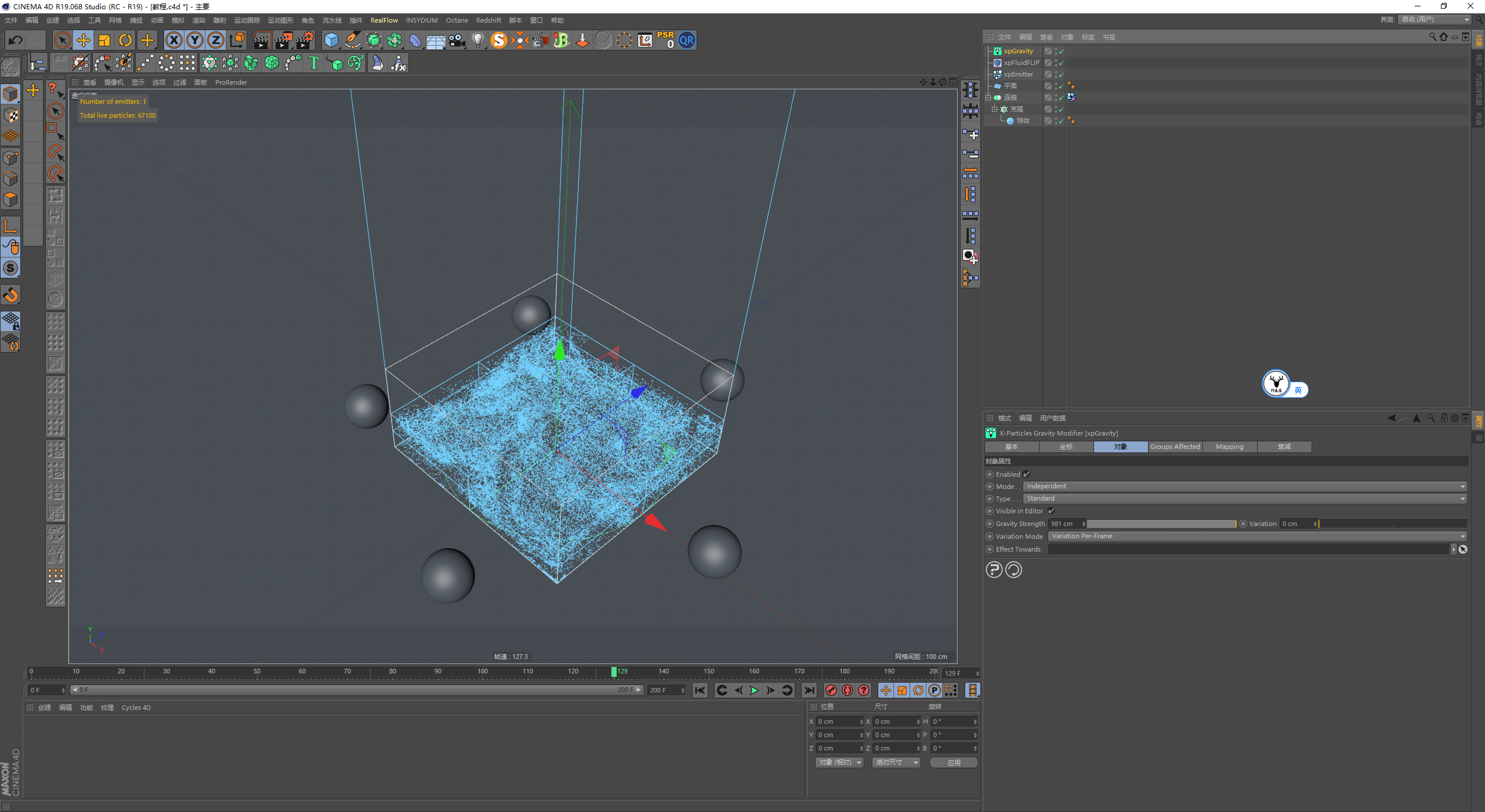

现在场景中还没有重力，所以添加重力场，参数默认即可：

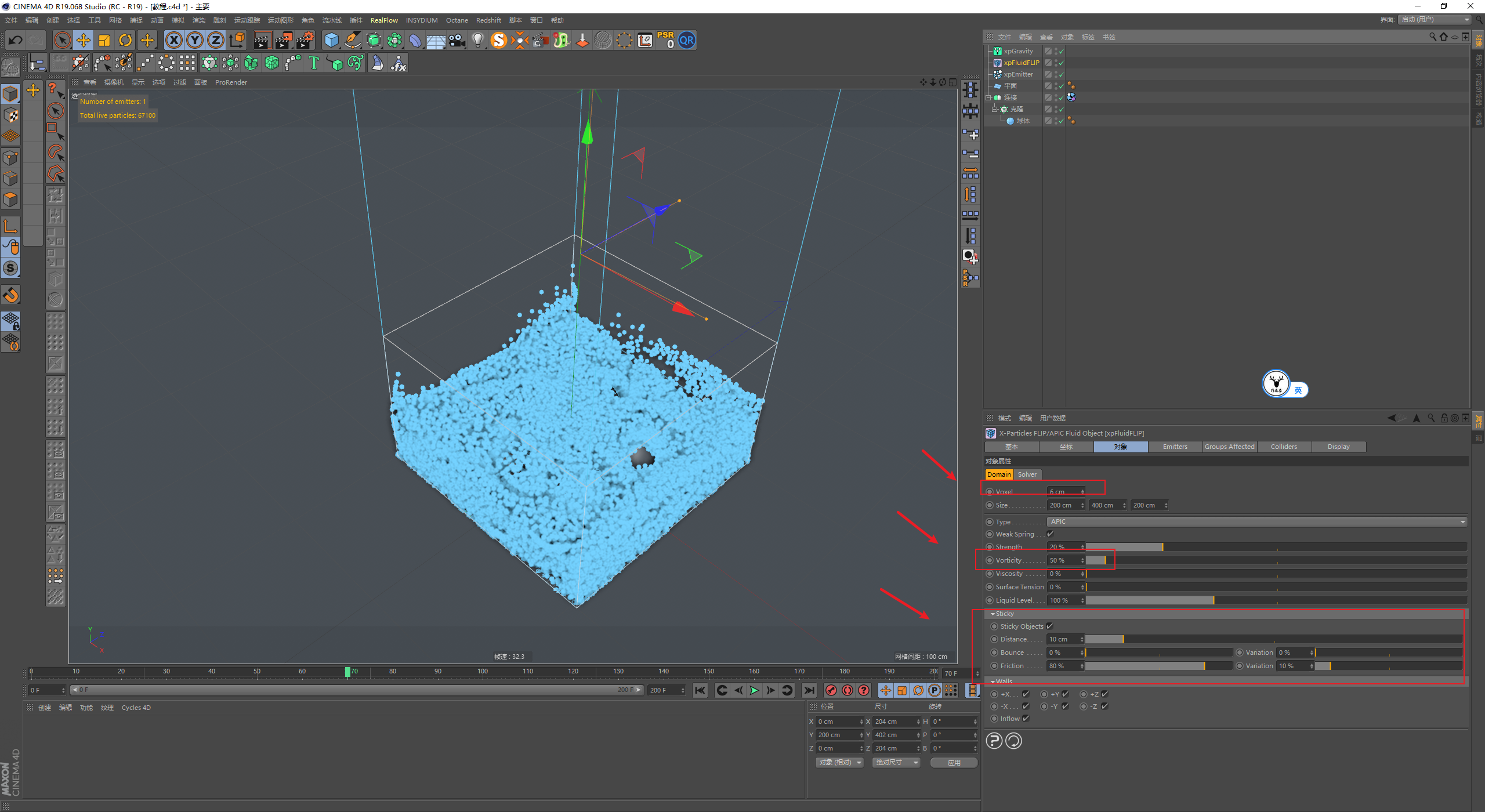

xpFluidFLIP参数设置方面，官方推荐体素尺寸是粒子半径的3-4倍，因为我们的粒子半径是2，所以这里设置为6。

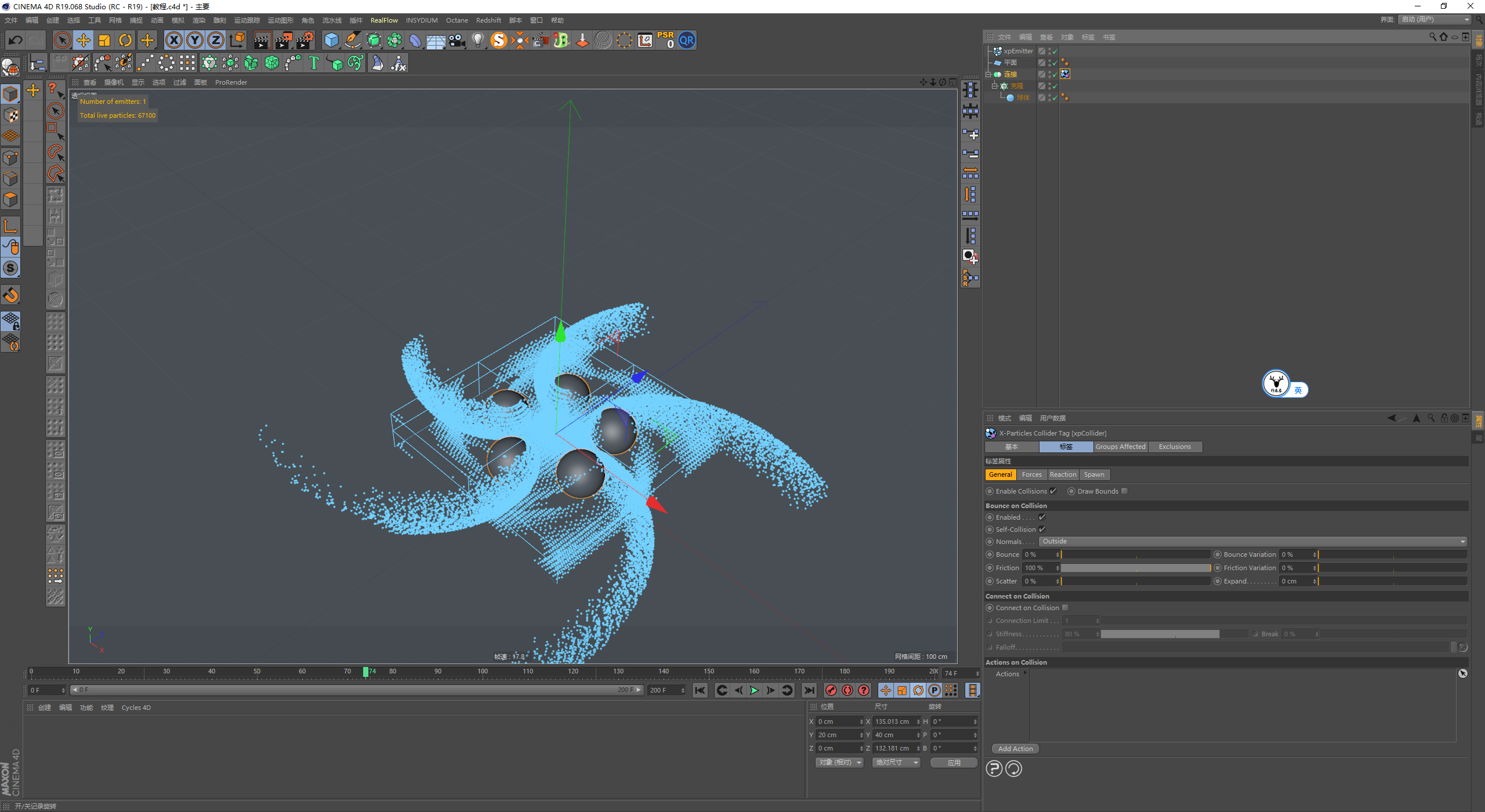

由于我们需要看到粒子翻转的效果，所以粘度值就不用给了，适当的提高一点涡度值就好了。

然后原图感觉球体有点推着液体走，所以我打开了黏住，提高了一点摩擦力：

接下来找一帧合适的粒子设置为初始状态，然后将发射关掉：

接下来就是将粒子网格化，新建OpenVDBMesher，体素以及点半径大小大家看着调整就好：

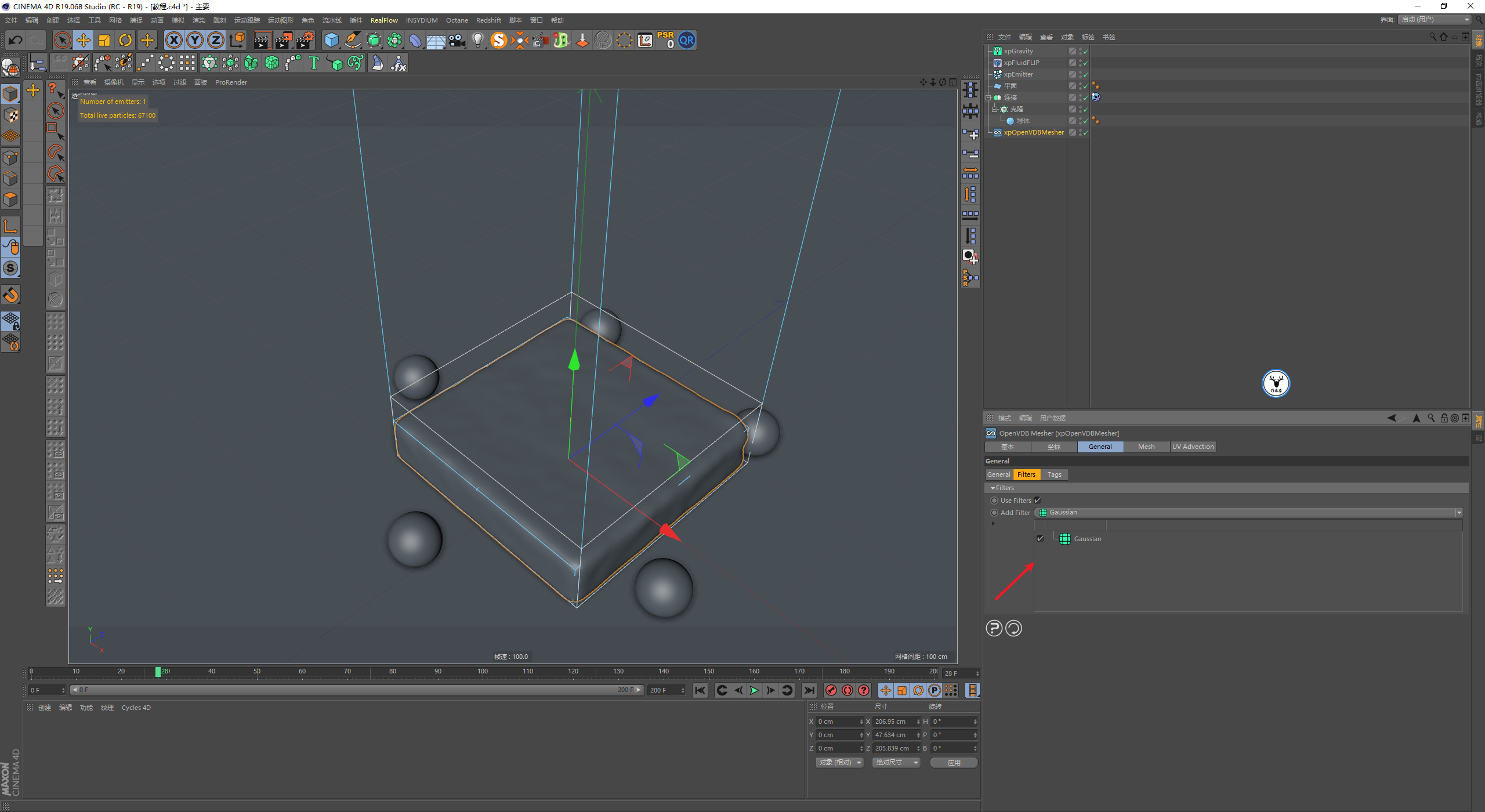

滤镜里面添加一个高斯：

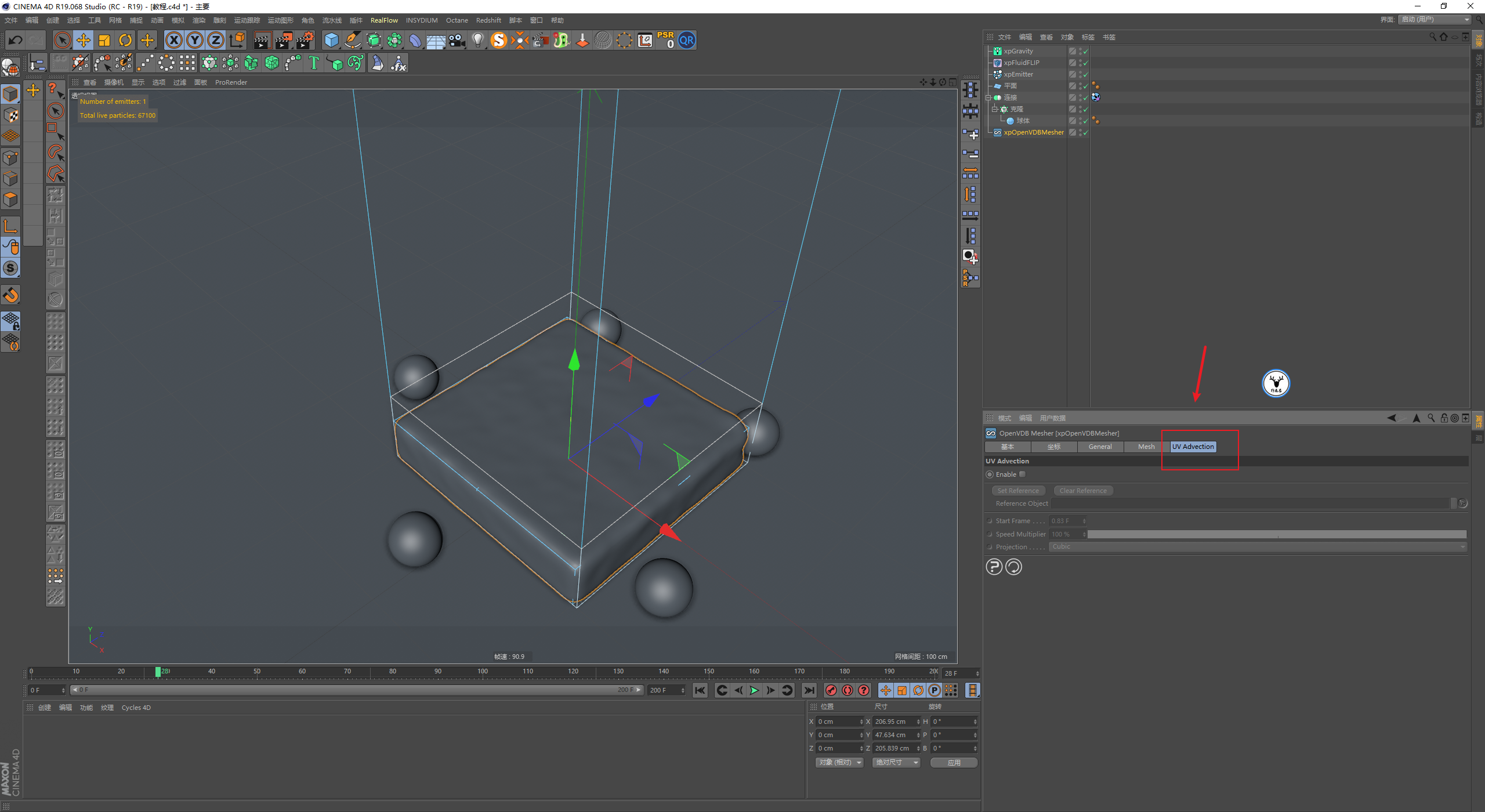

接下来终于到了我们今天的重点UV Advection了：

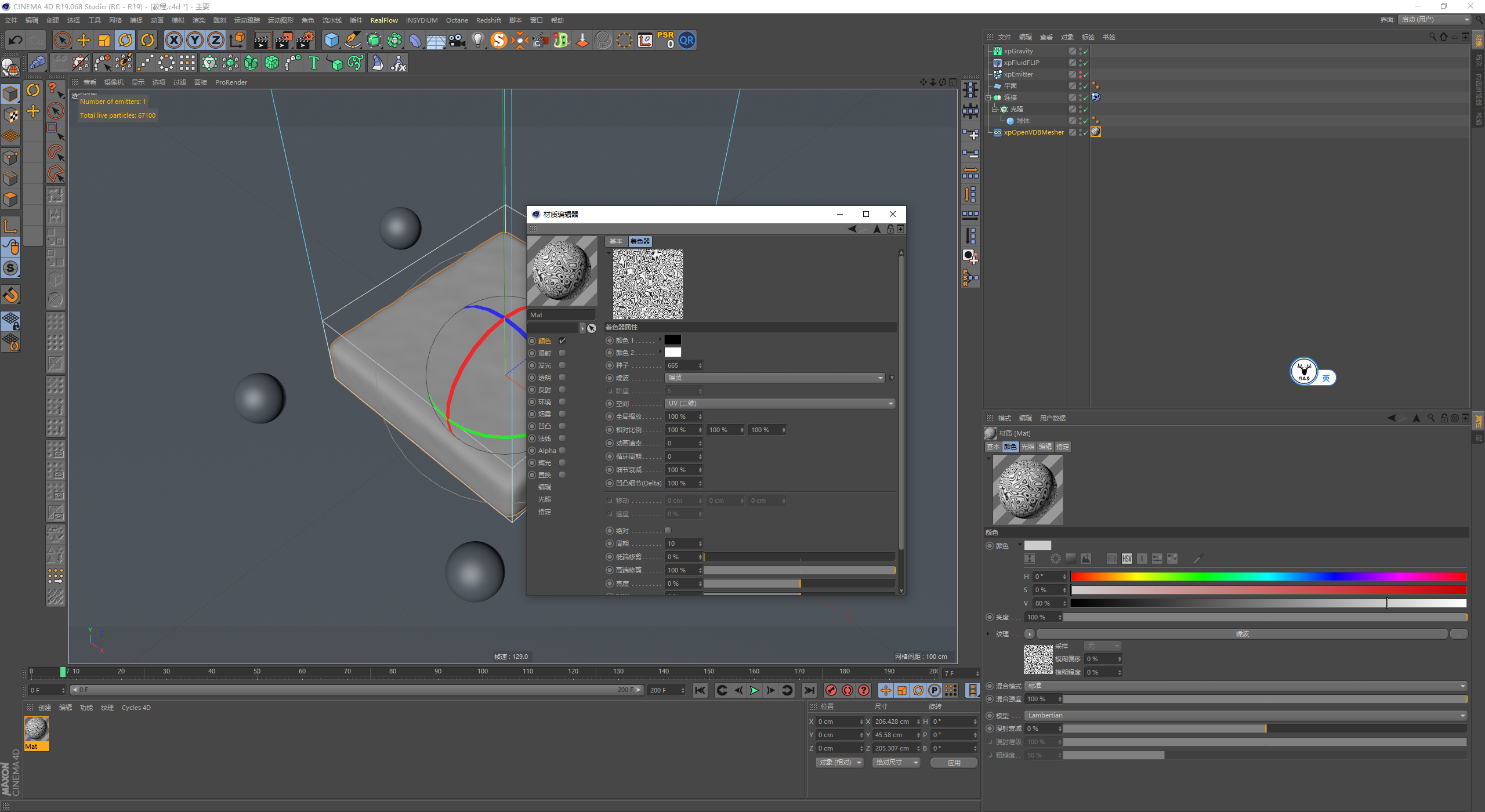

为了方便观察，我这里给OpenVDBMesher添加C4D自带的噪波贴图来说明问题。

默认情况下，由于OpenVDBMesher是没有UV的，所以添加完毕之后看不到贴图的样式：

你可以修改投射的方式，但是同样由于没有UV，所以这样的贴图肯定是会出问题的。

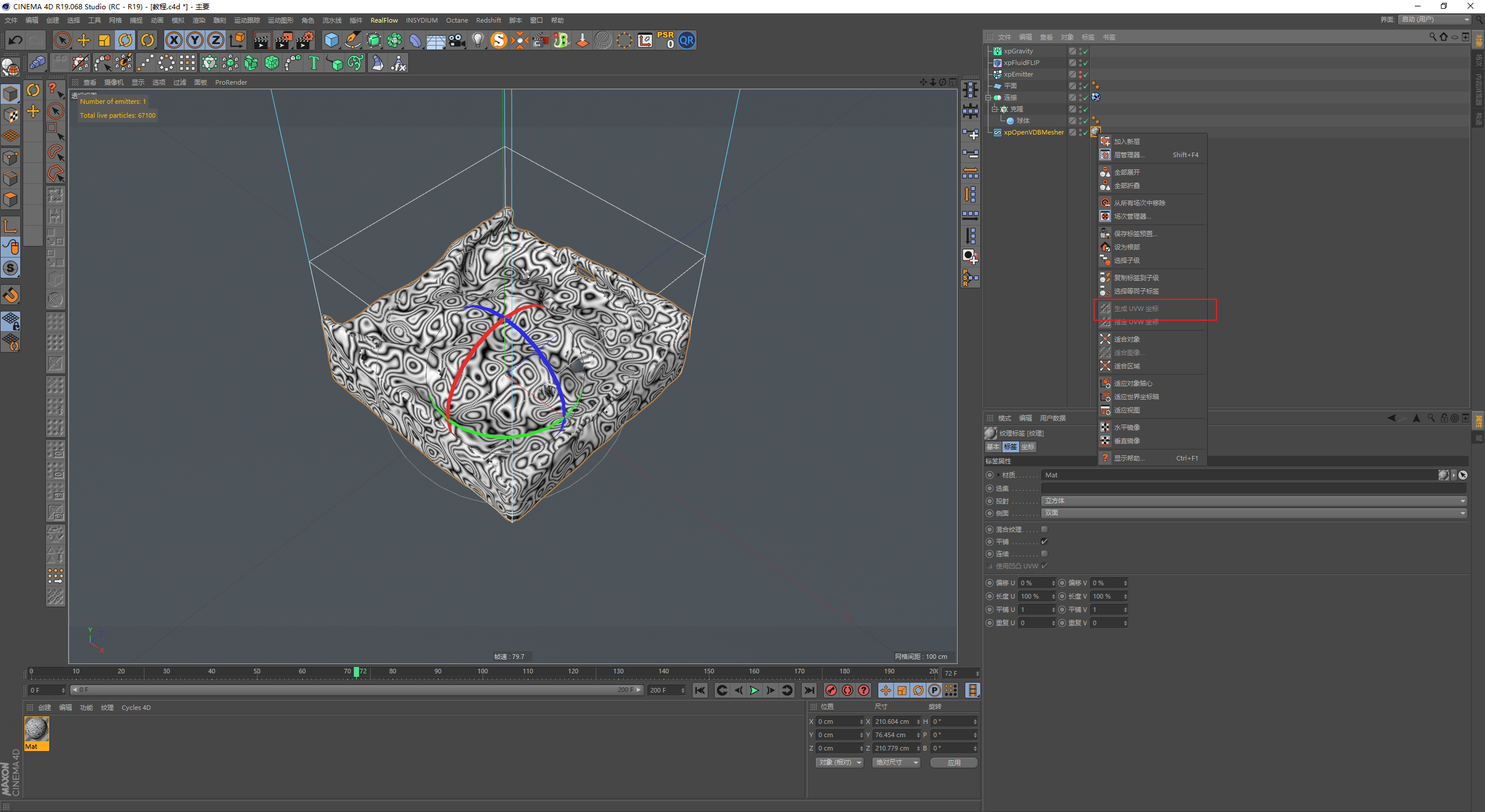

并且鼠标右键也没有办法生成UVW坐标，感兴趣的鹿友可以试试，无论是烘焙为ABC还是点级别对象都不行：

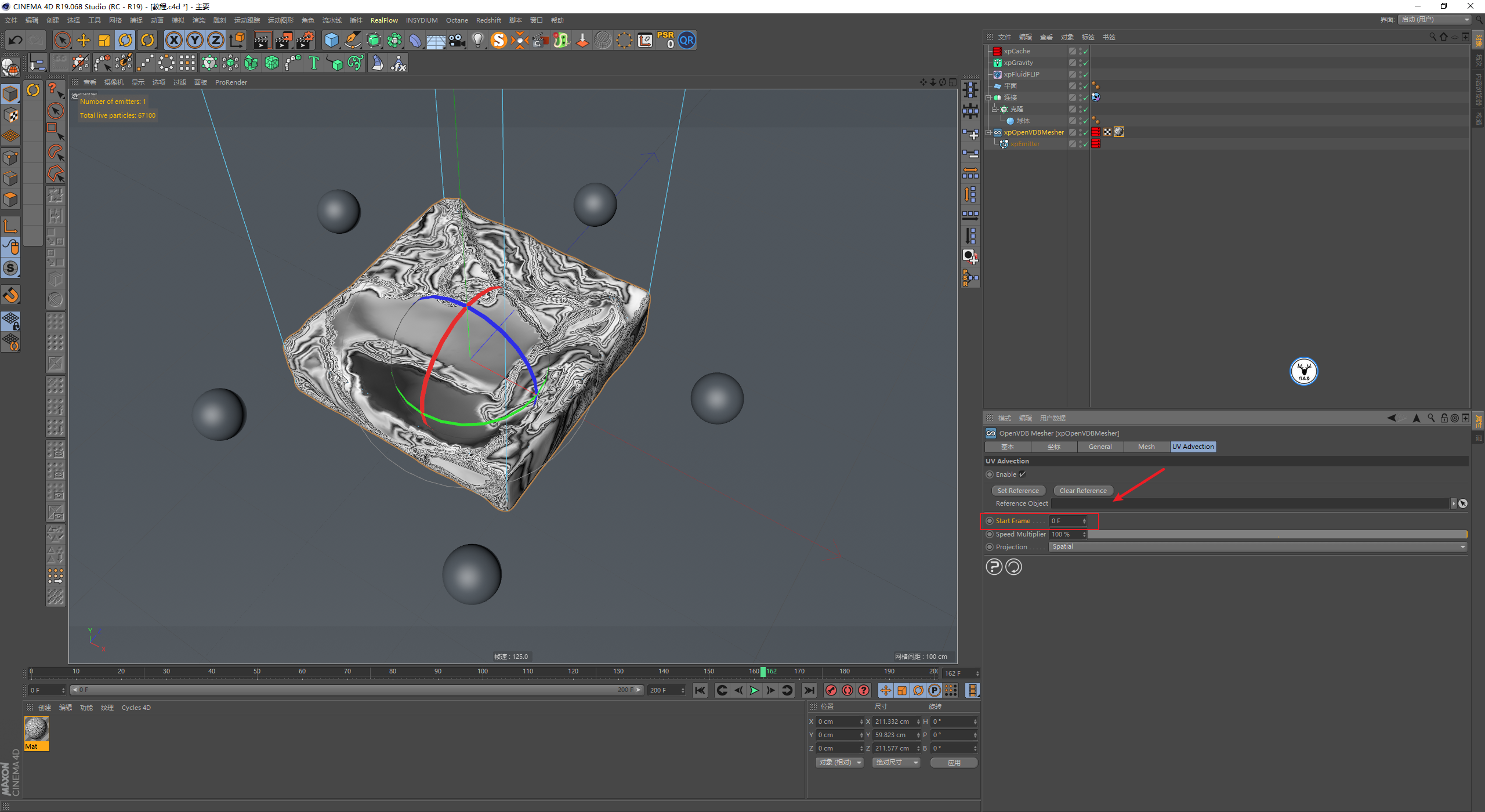

所以这个时候我们可以激活UV Advection，纹理就会正常的随着网格的流动而产生变化了：

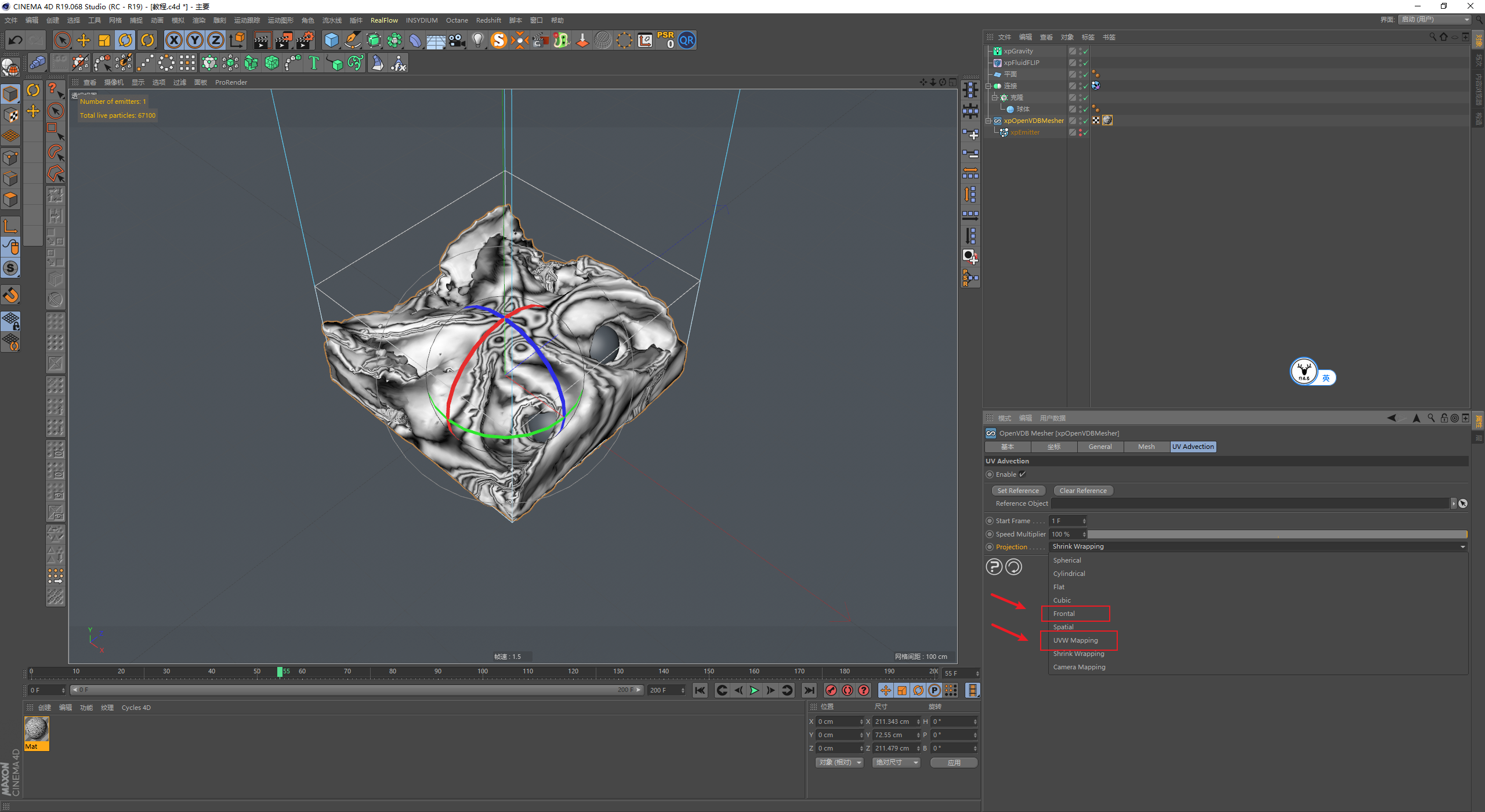

投射的方式大家可以根据实际情况来进行选择，但是需要注意的是，经过我测试前沿以及uvw贴图这两种方式会出错。

由于官方也没有更多的说明，所以我也不清楚是不是自己操作的问题：

另外UV Advection它并不只是添加了uvw标签，UV是带有数据的，因此打开以后模拟会变得慢一些。

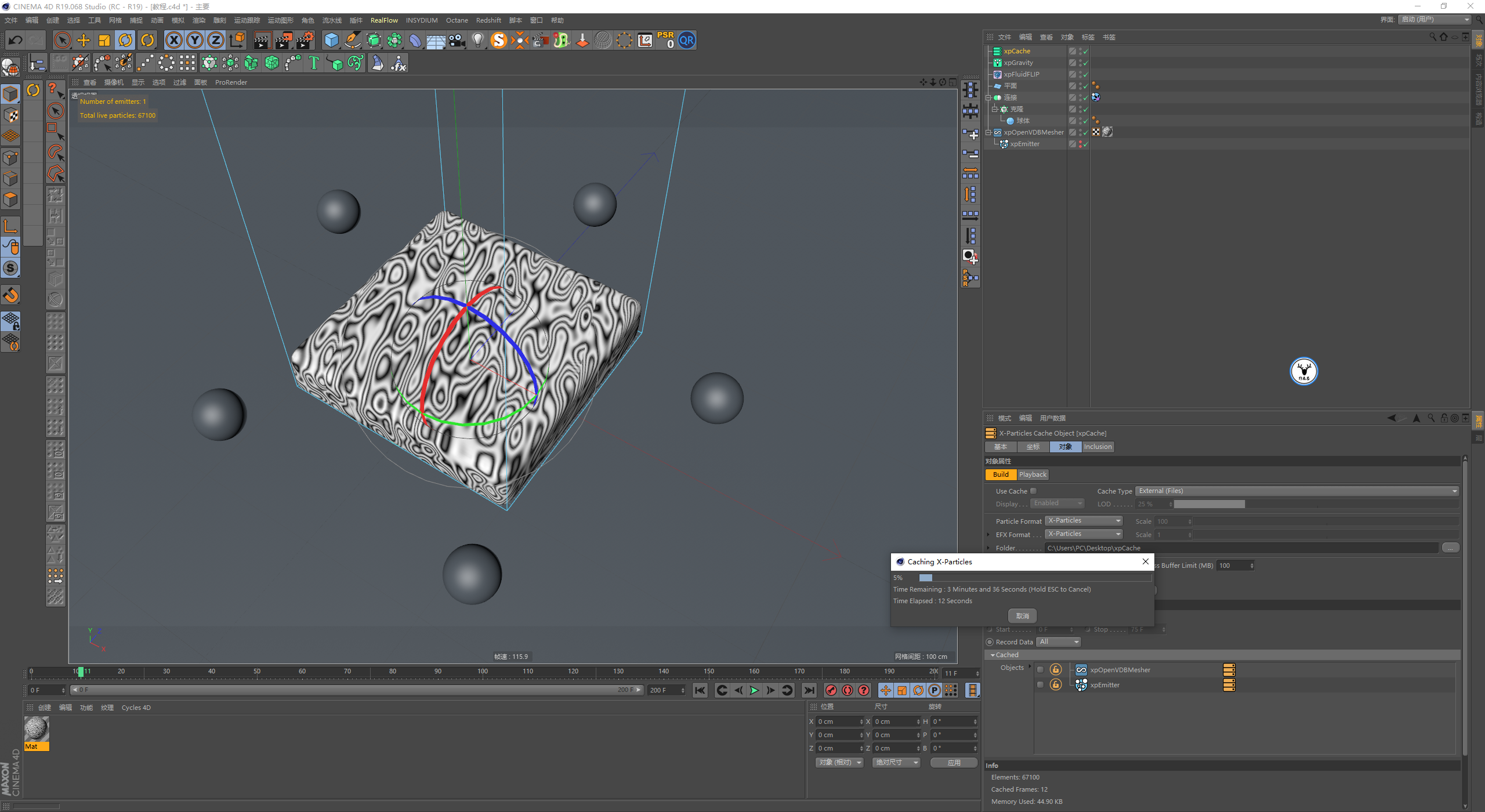

并且如果你需要缓存的话，需要把UV Advection一起缓存才可以，我这里选择的投射方式是空间哈：

最后补充一点，UV Advection这里有一个开始帧，默认情况下我们应该是设置为1。

但经过我测试设置为1的时候，预览没有问题但是缓存出来第一帧会出错，如果设置为0，预览的时候是看不见的，但是缓存出来确实正确的。

可能是因为我把默认场景的帧速率从30改为了25的原因吧：

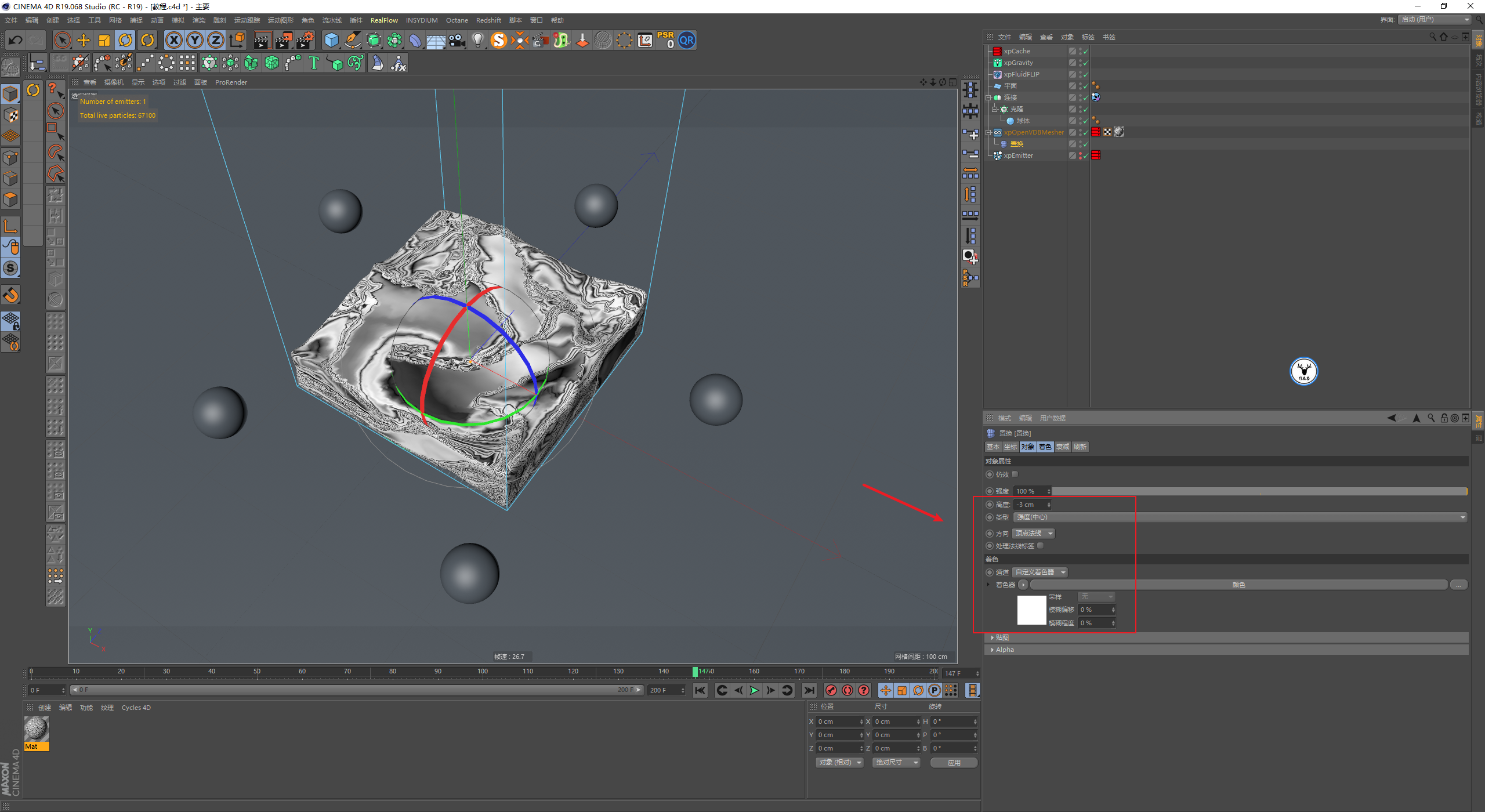

然后我这里给网格又添加了一个置换变形器，着色器里添加颜色，高度给一个负值，目的是让网格薄一点，这个不用多说哈：

接下来就是渲染器的测试了，因为我最终是打算用RS渲染，所以先测试OC吧。

打开OC，随意的新建一个环境光，不用太精细，我们主要是测试下功能而已：

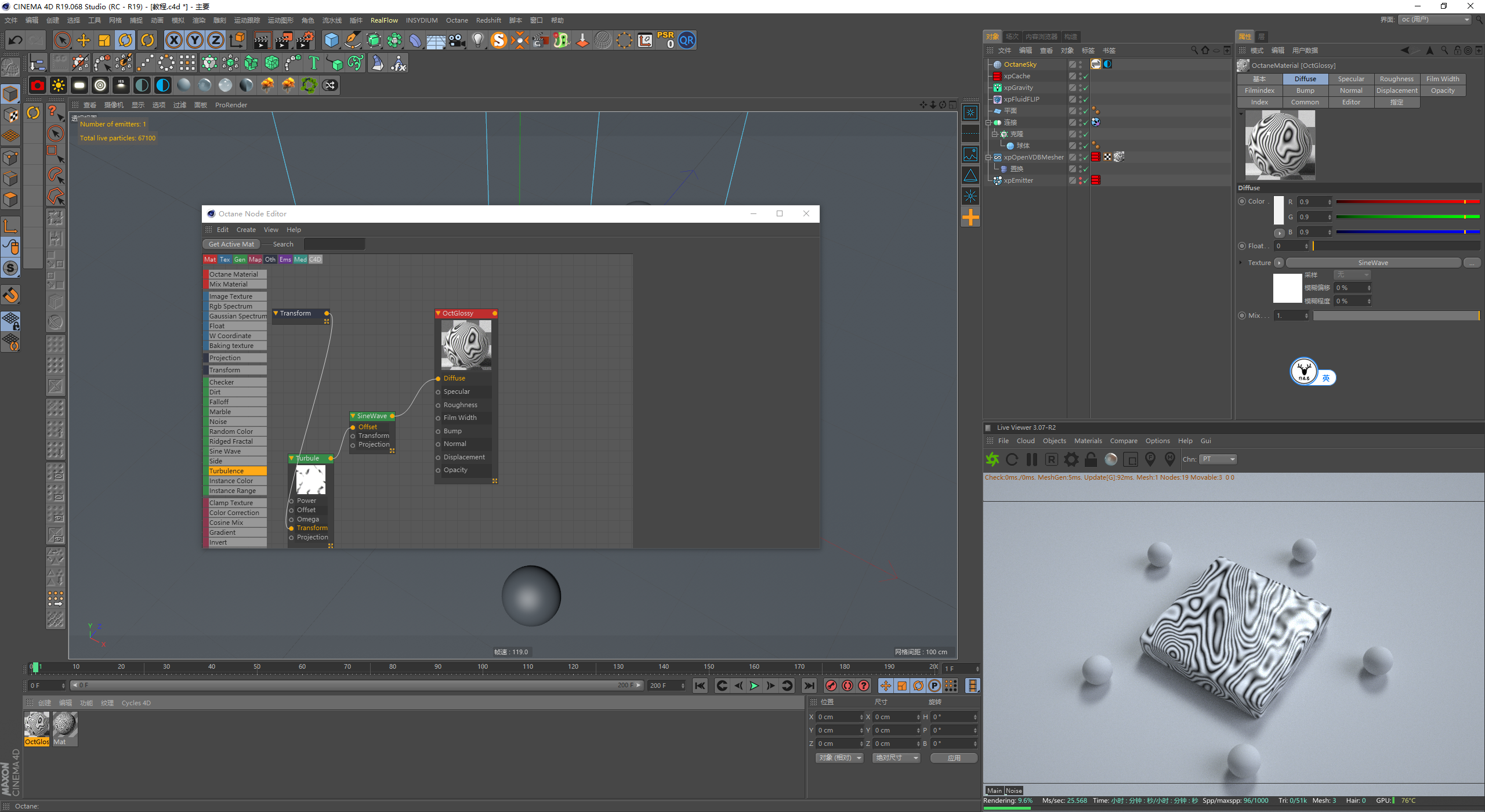

新建材质球同样制作一个漩涡图案吧，至于怎么制作以前分享过，这里就不多说了哈：

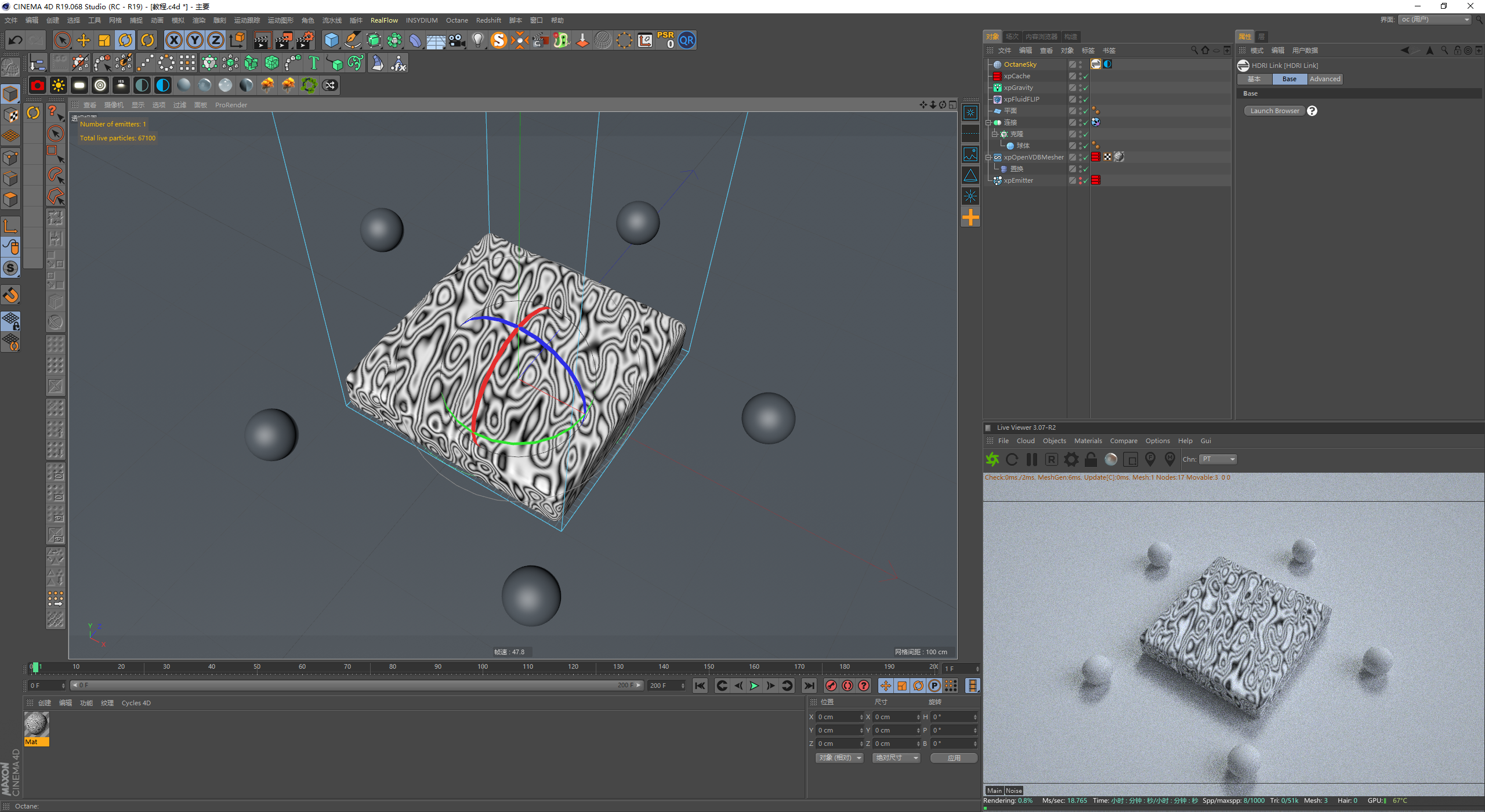

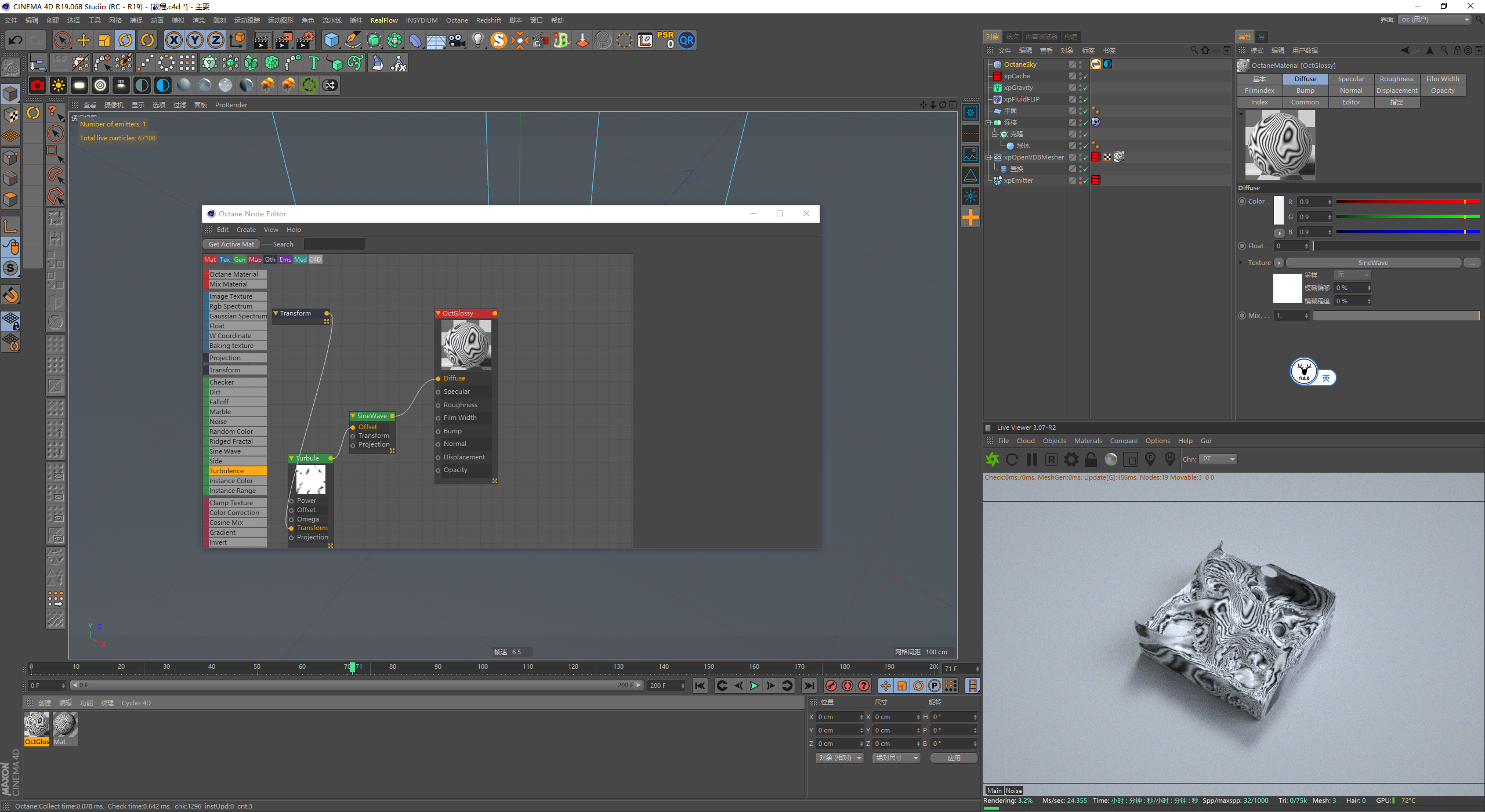

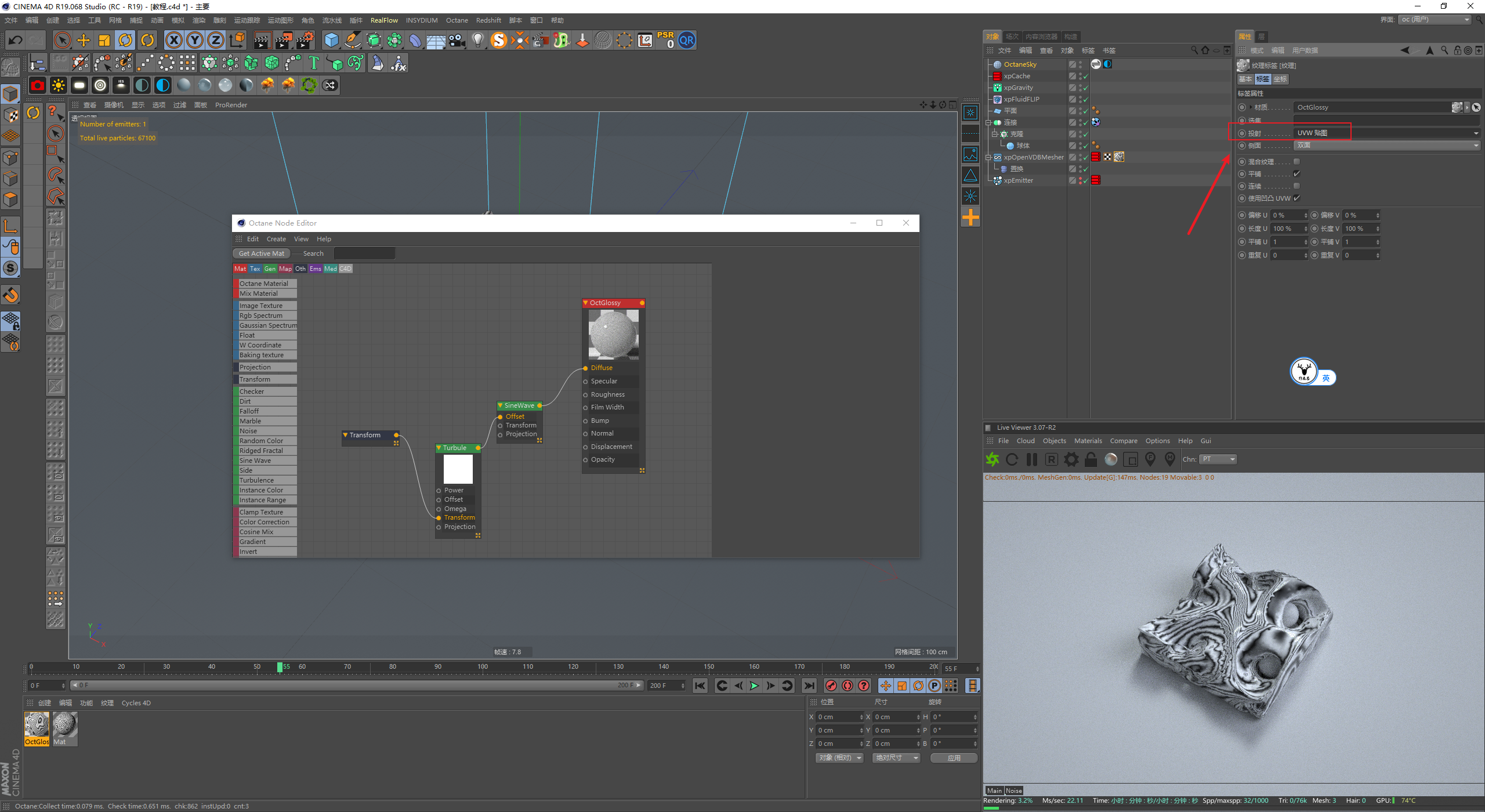

点击播放键，可以看到纹理也是正常的在流动，说明UV Advection能够支持OC的纹理节点，挺好：

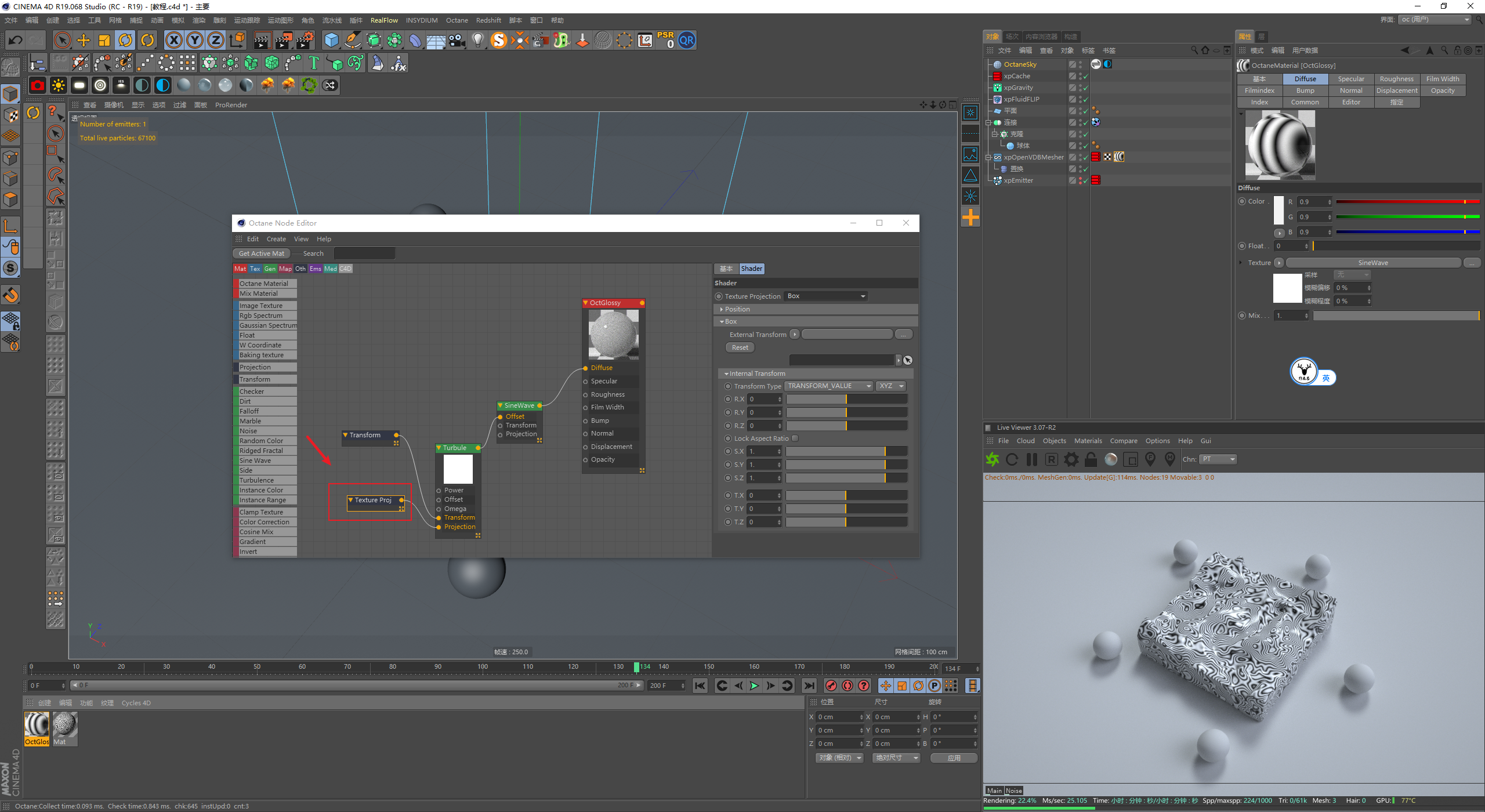

但需要注意的是如果你添加一个投射节点，改变一下纹理的投射方式，纹理就不行了：

因此我们不能改变纹理的投射方式，并且要保证它的投射方式是UVW贴图才行：

接下来我们再来看看RS吧，同样新建环境光，打开RS：

我这里同样用RS自带的噪波以及渐变节点做出一个漩涡的图案来：

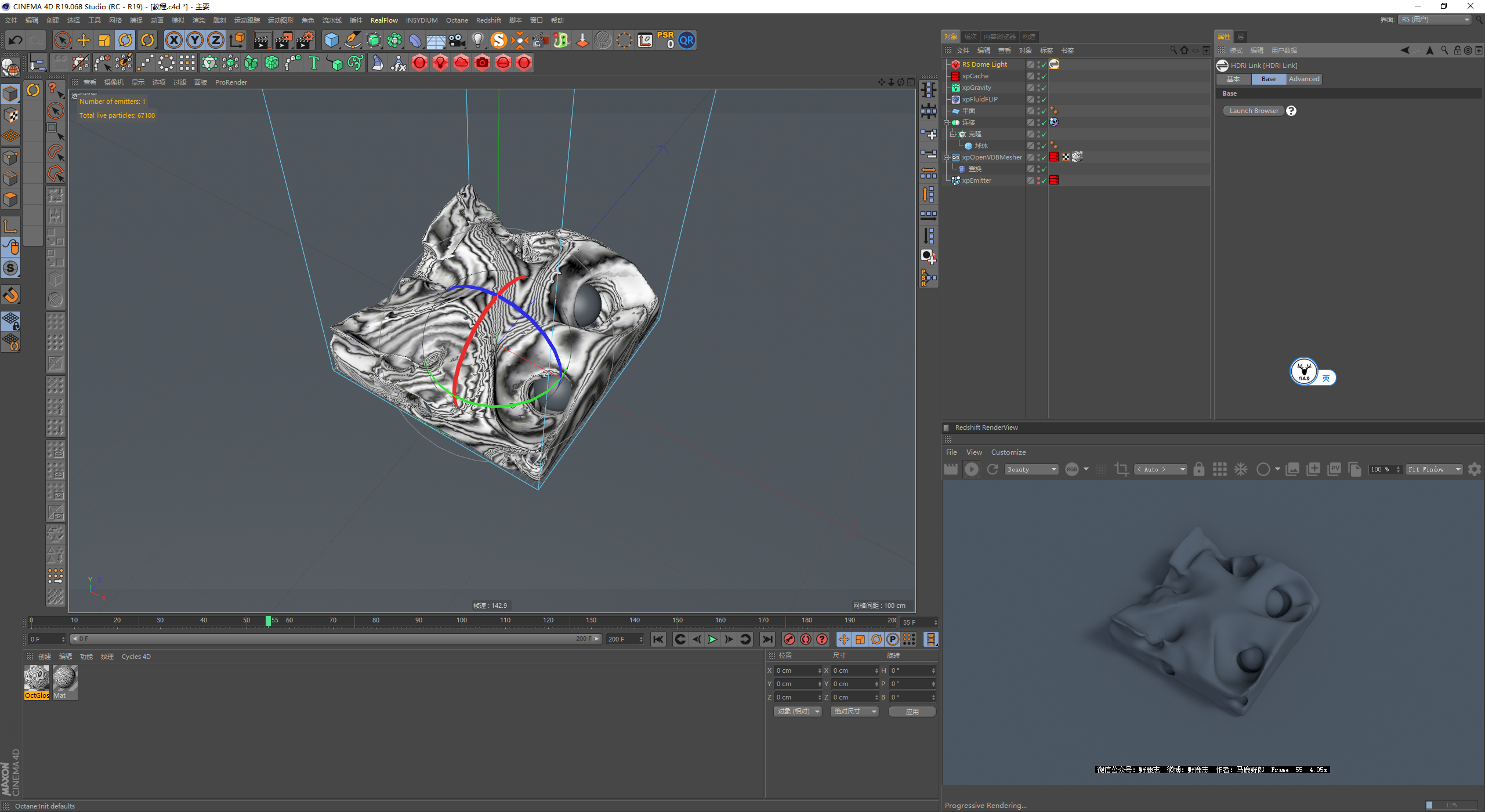

点击播放键你会发现纹理不会正常流动，看来UV Advection并不支持RS程序化的纹理节点：

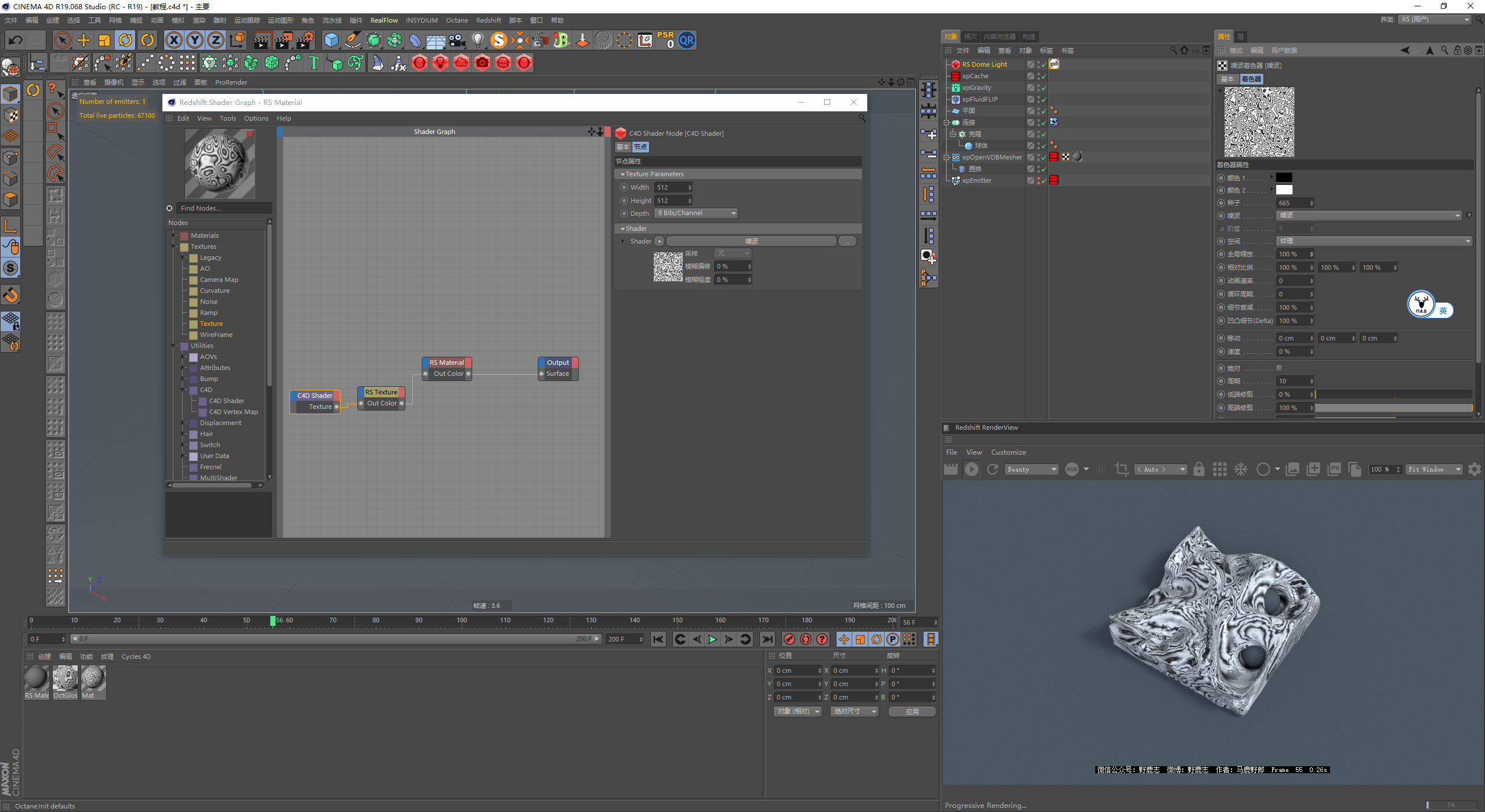

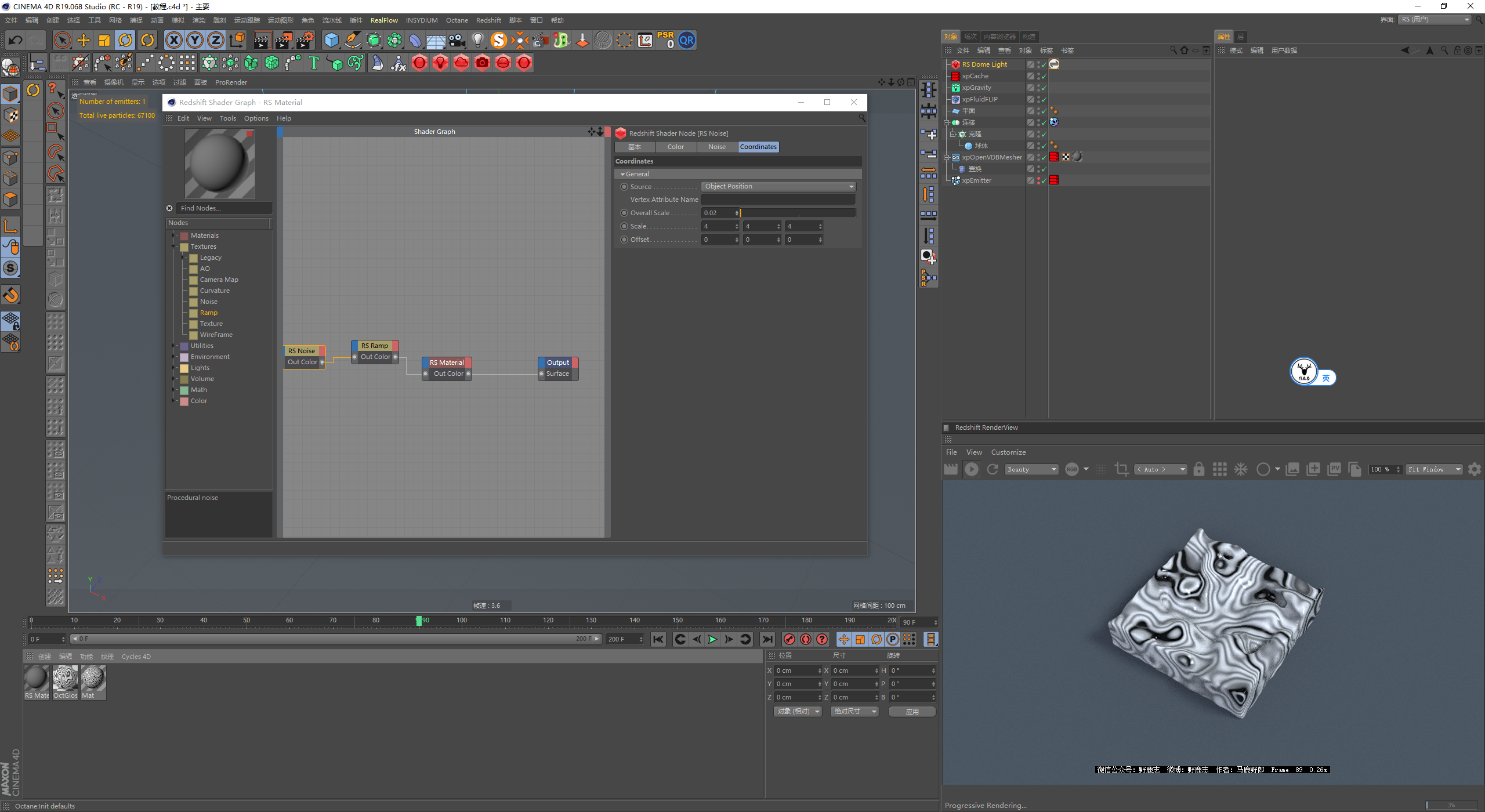

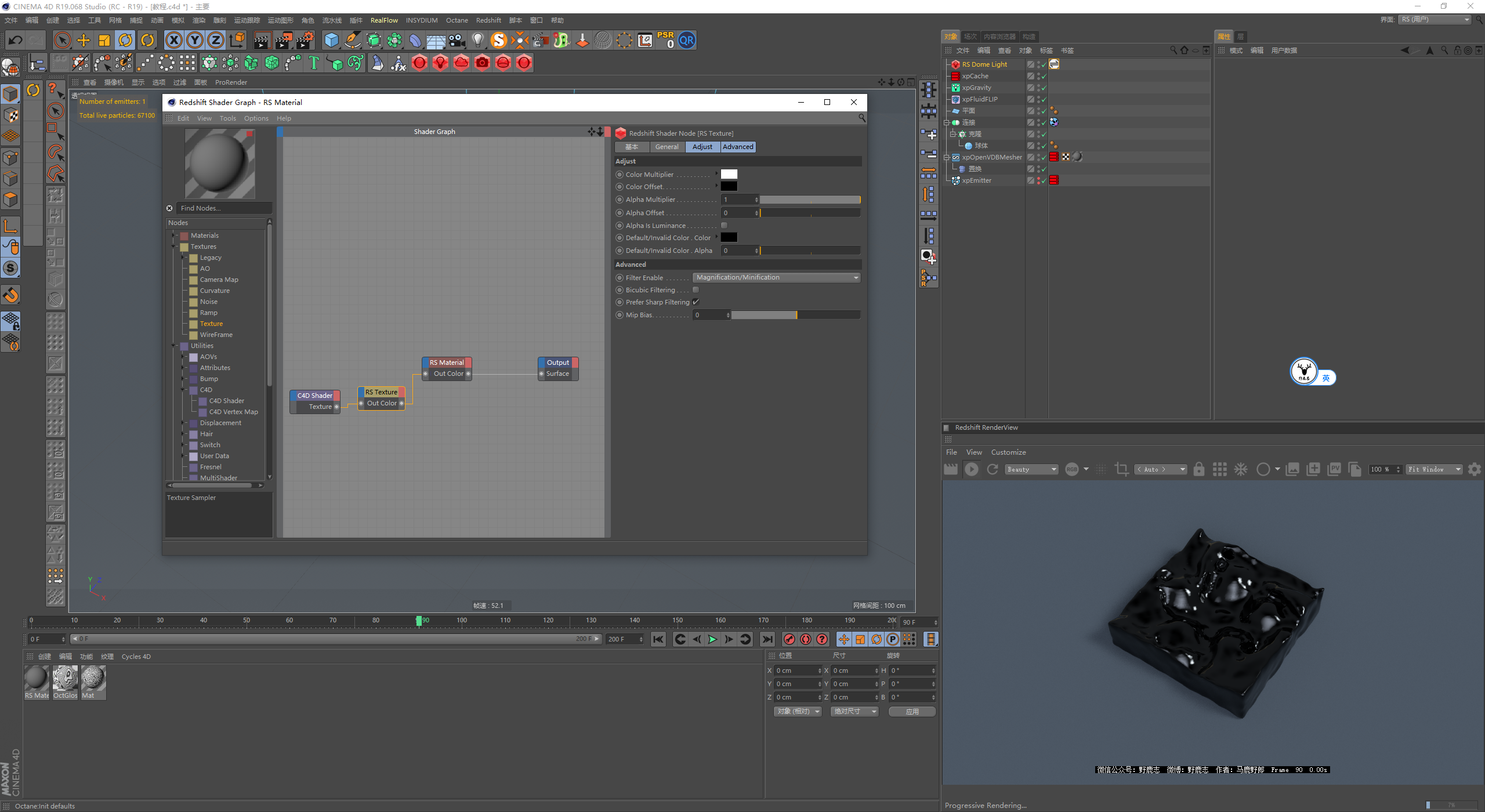

因此只能换一种方式，使用C4D着色器节点，通过RS的纹理节点把它转化成一张贴图：

然后在C4D着色器节点里添加噪波制作出漩涡的图案，点击播放键，可以看到纹理正常流动了：

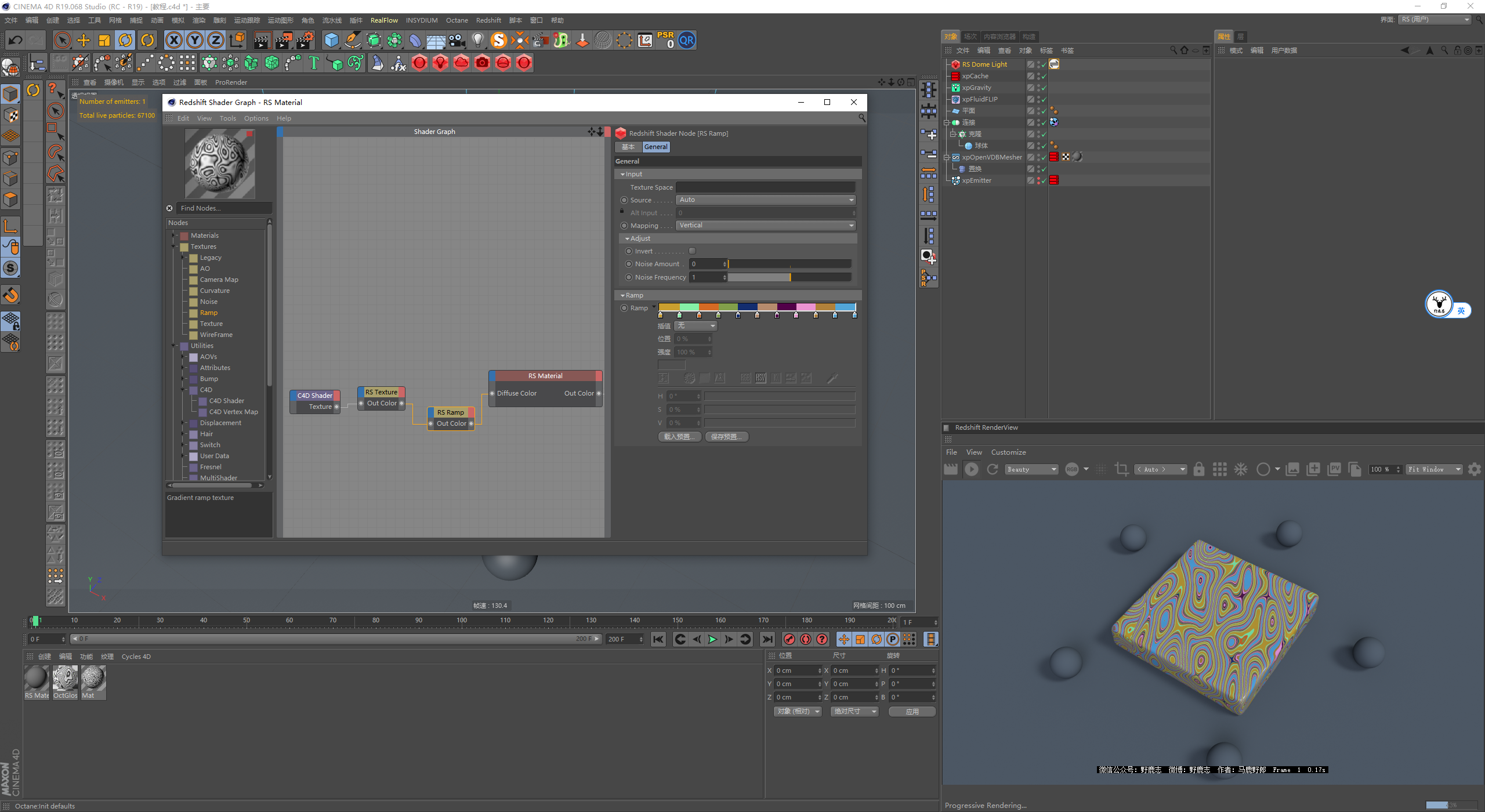

基本上测试方面就这样吧，继续把案例渲染完吧，这里我又添加了一个渐变节点，将纹理进行了重新着色，然后调整了一下尺寸：

接下来设置渲染尺寸，新建摄像机固定视角，开启GI这些都不用说哈：

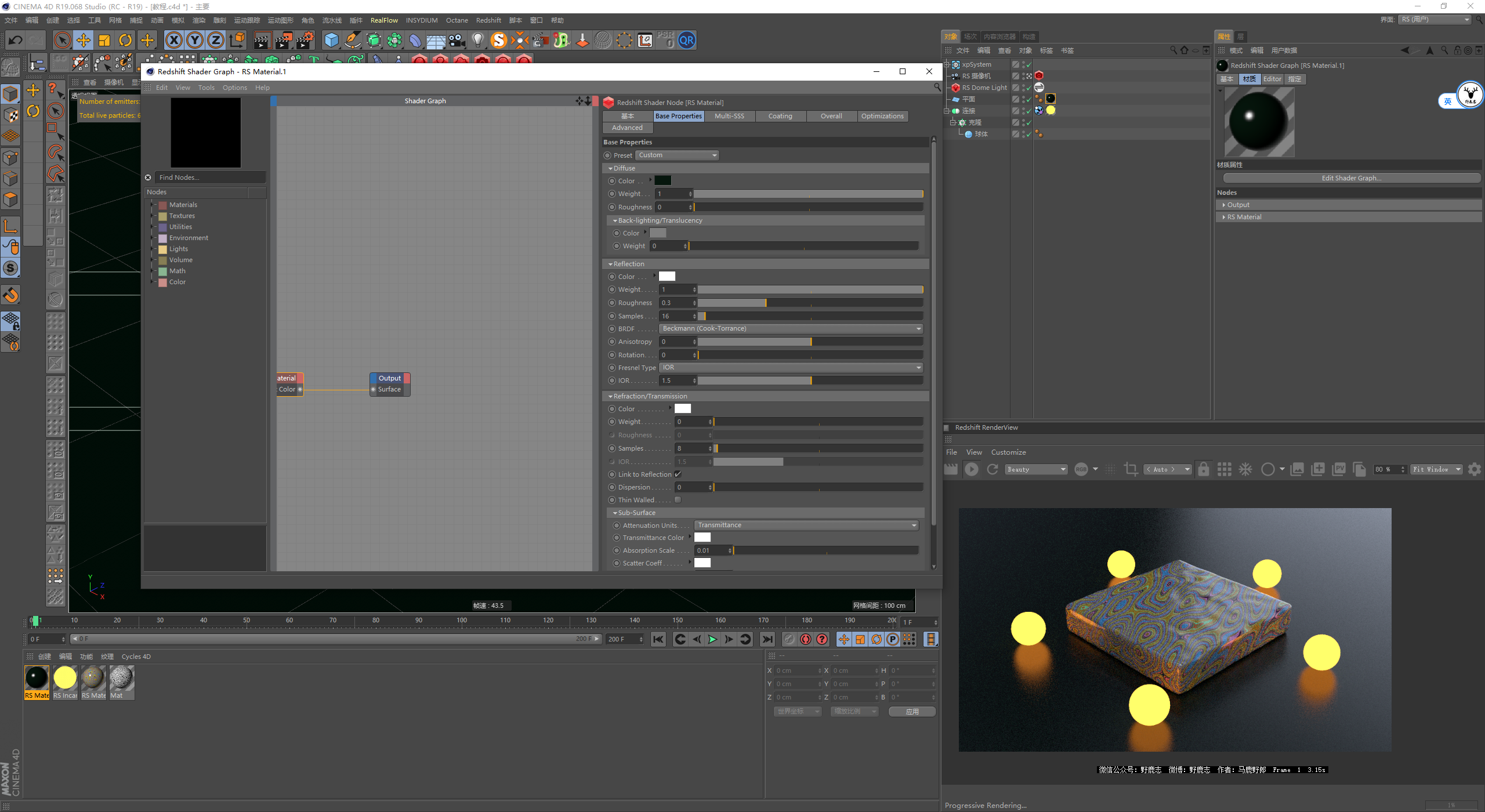

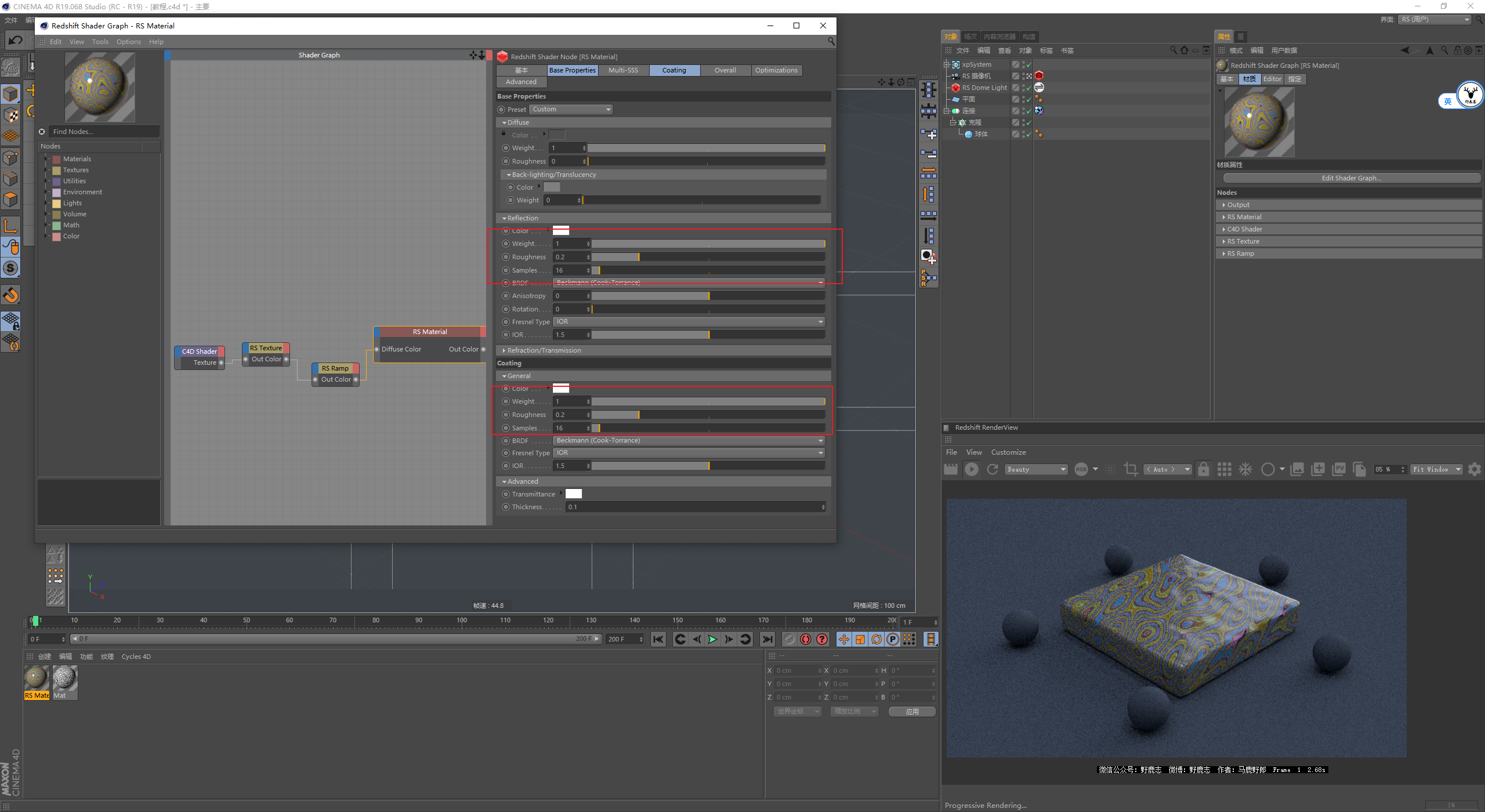

主体材质里我把涂层也打开了，这样对象表面会有额外的高光：

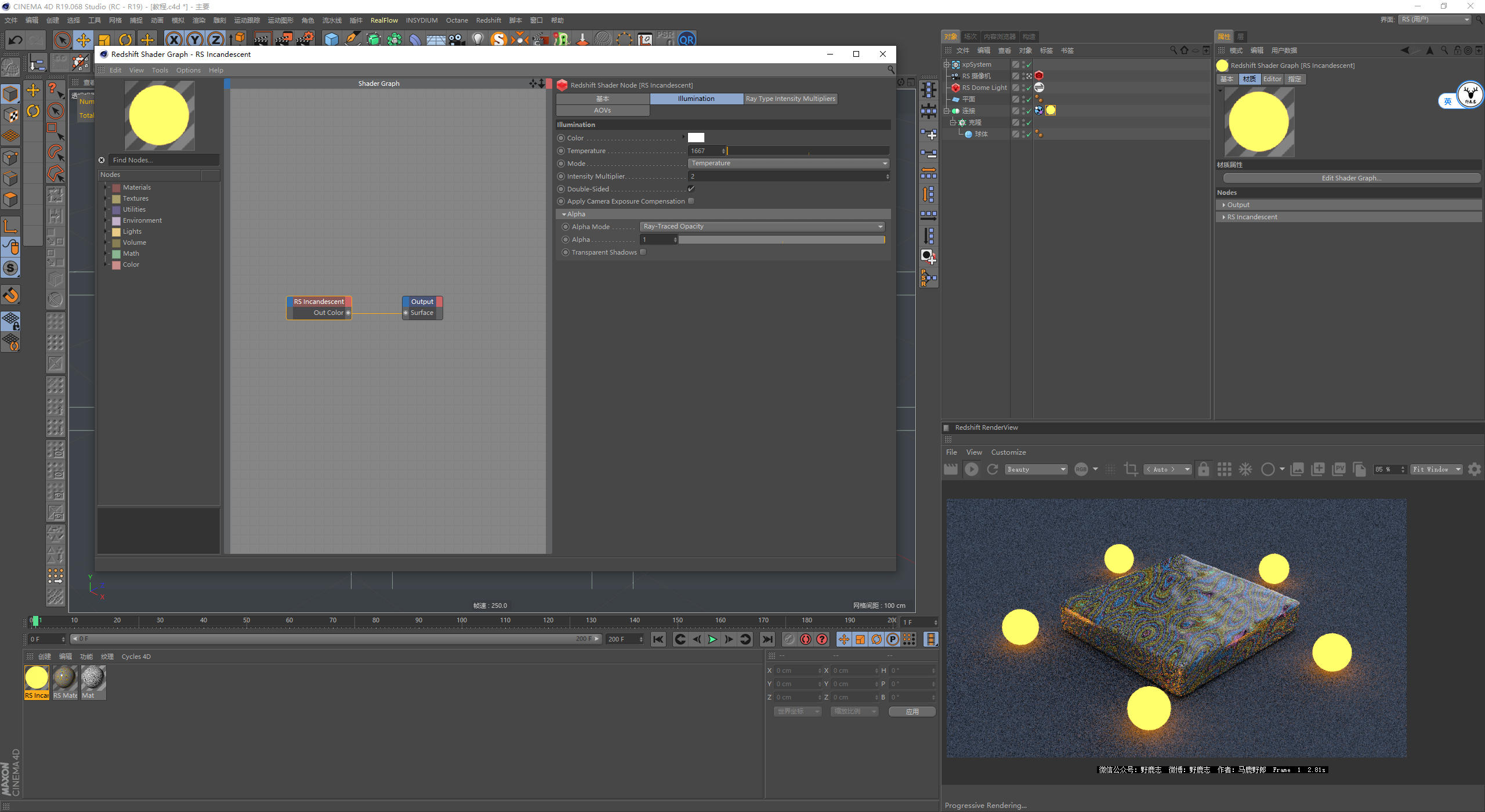

小球的材质就是普通的发光材质：

地面的材质是普通的深色反射材质：

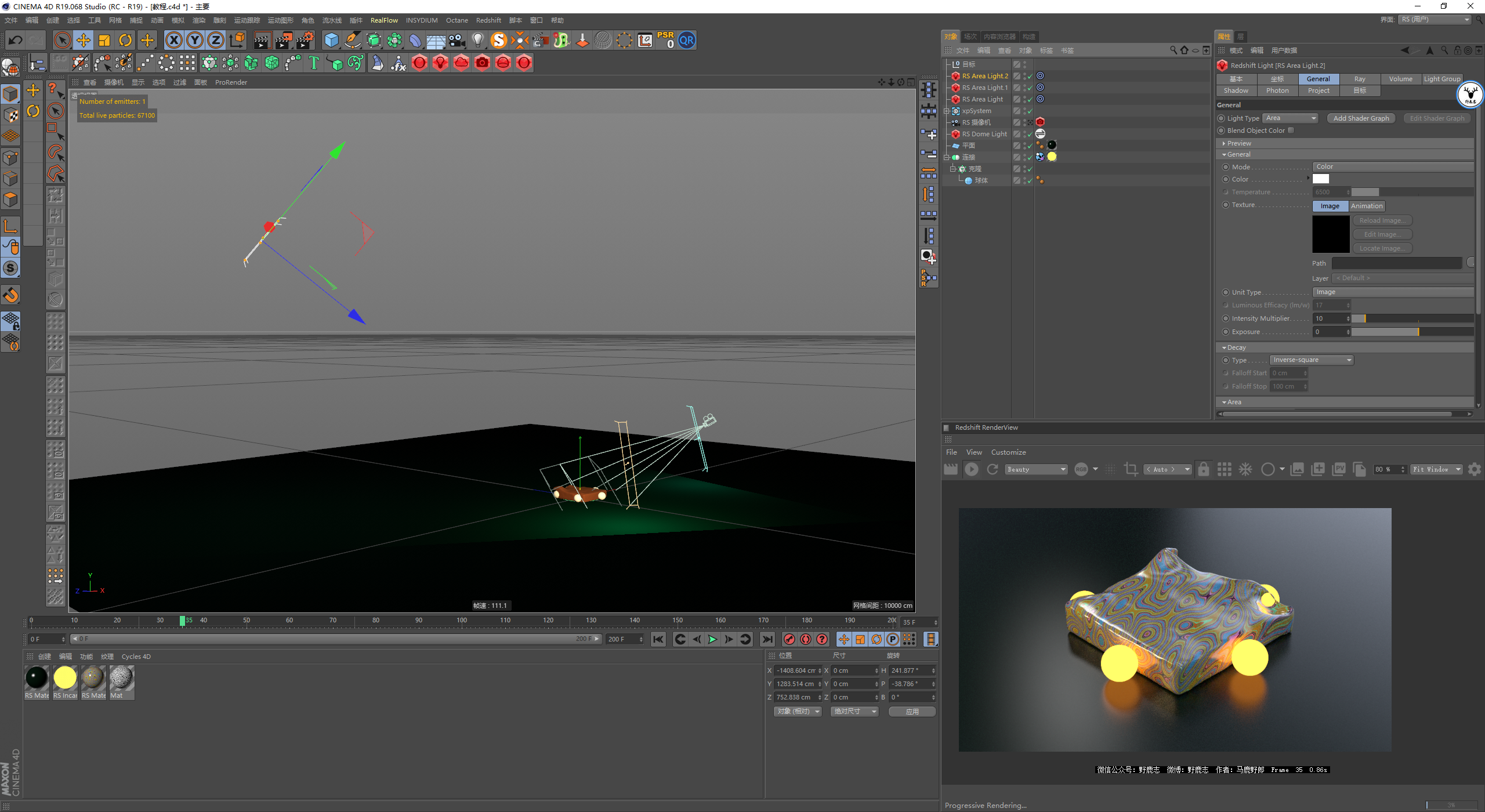

视情况再补几盏灯吧：

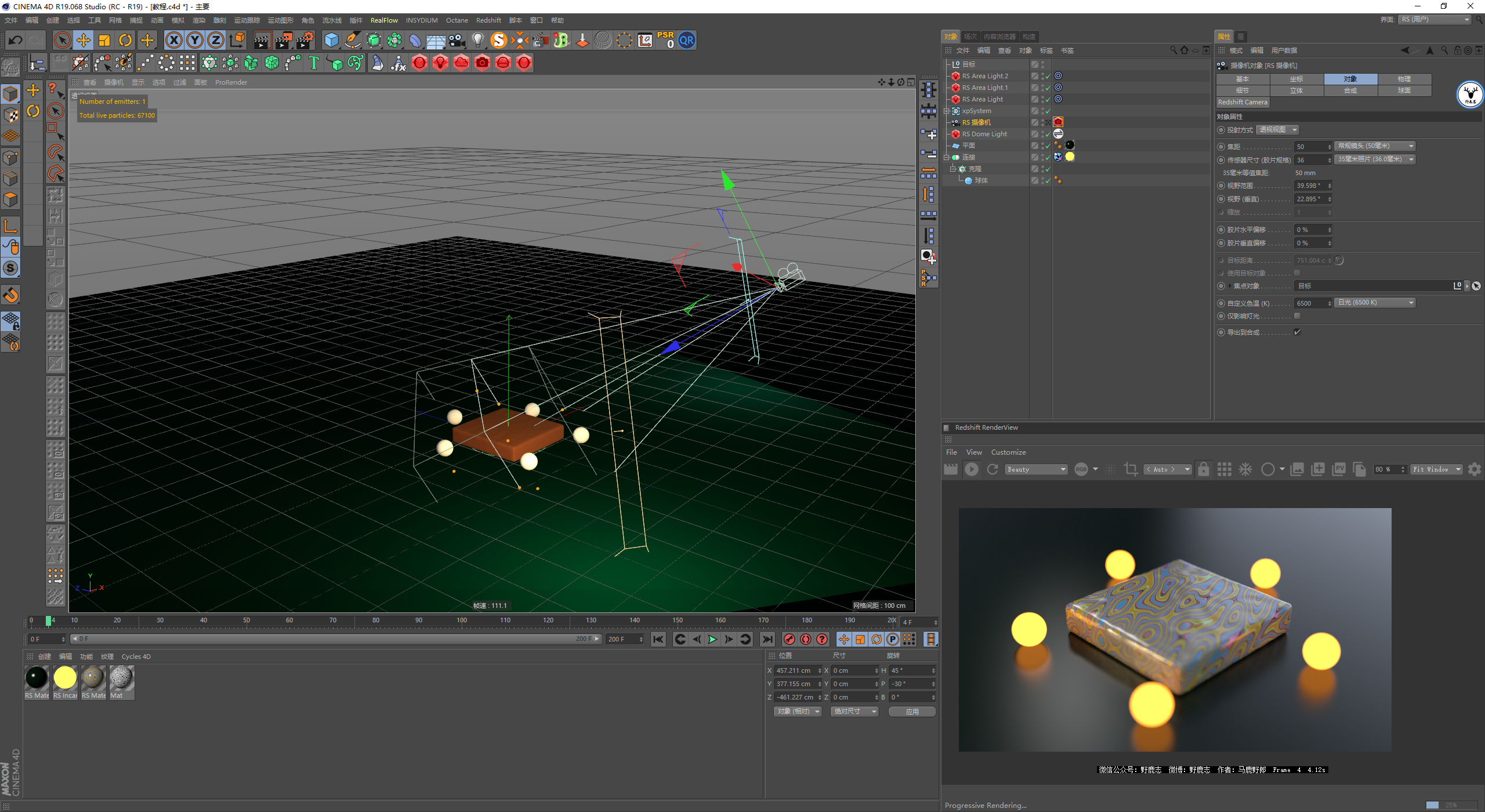

这里我们可以先暂时设置一下景深看看效果，后面渲染的时候关掉它，在多通道里输出深度通道然后后期去合成：

做一个摄像机旋转动画：

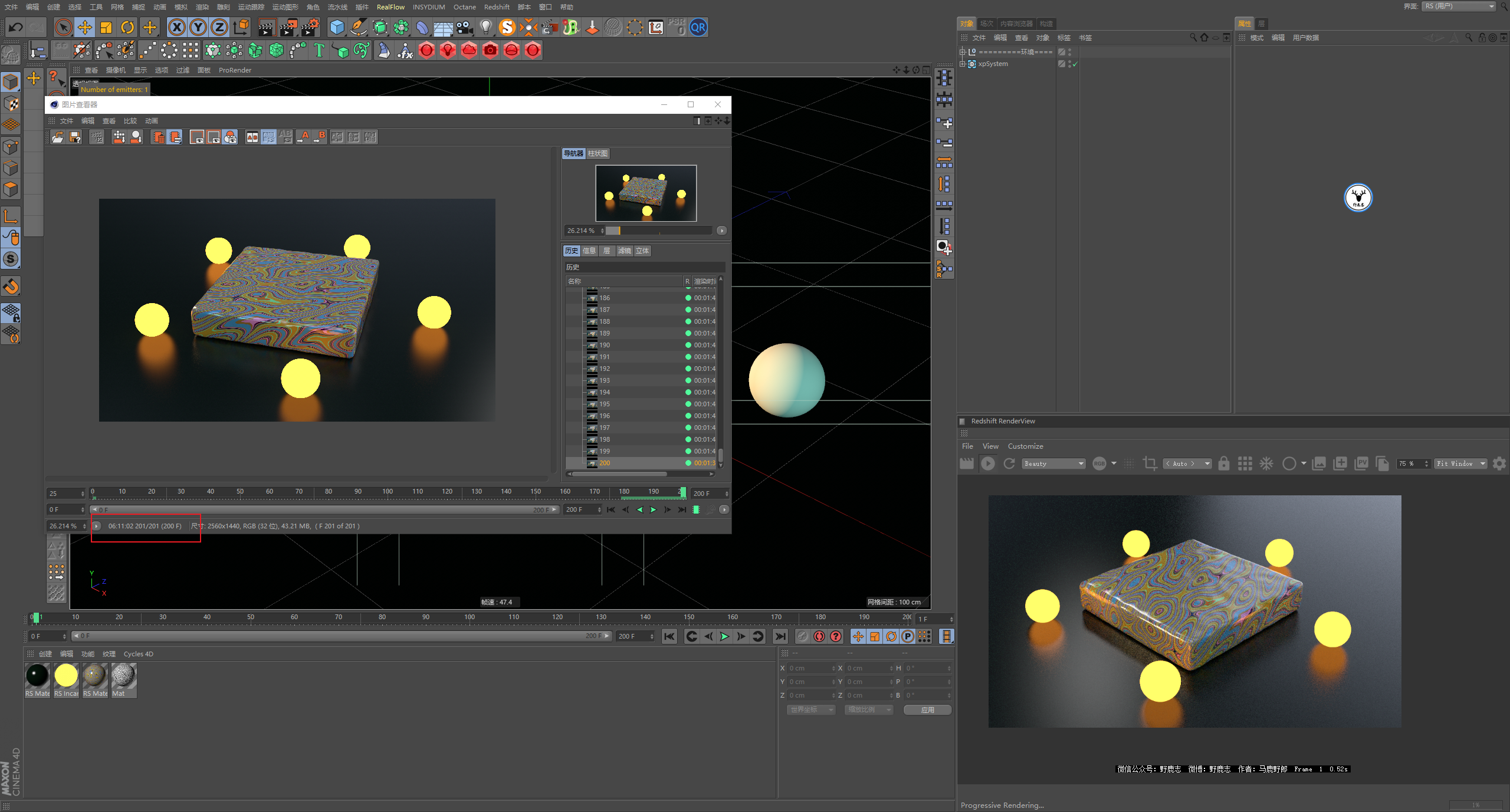

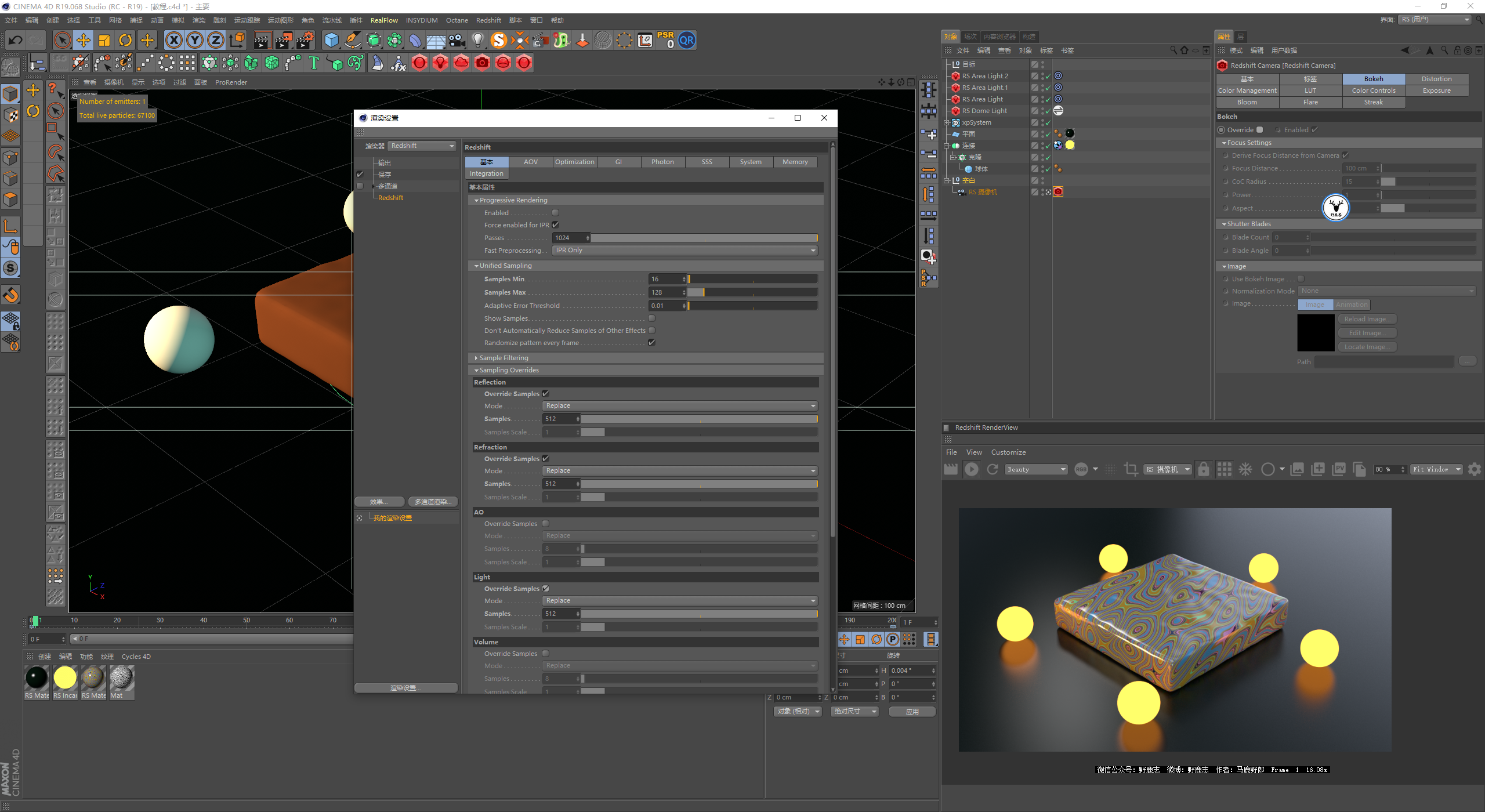

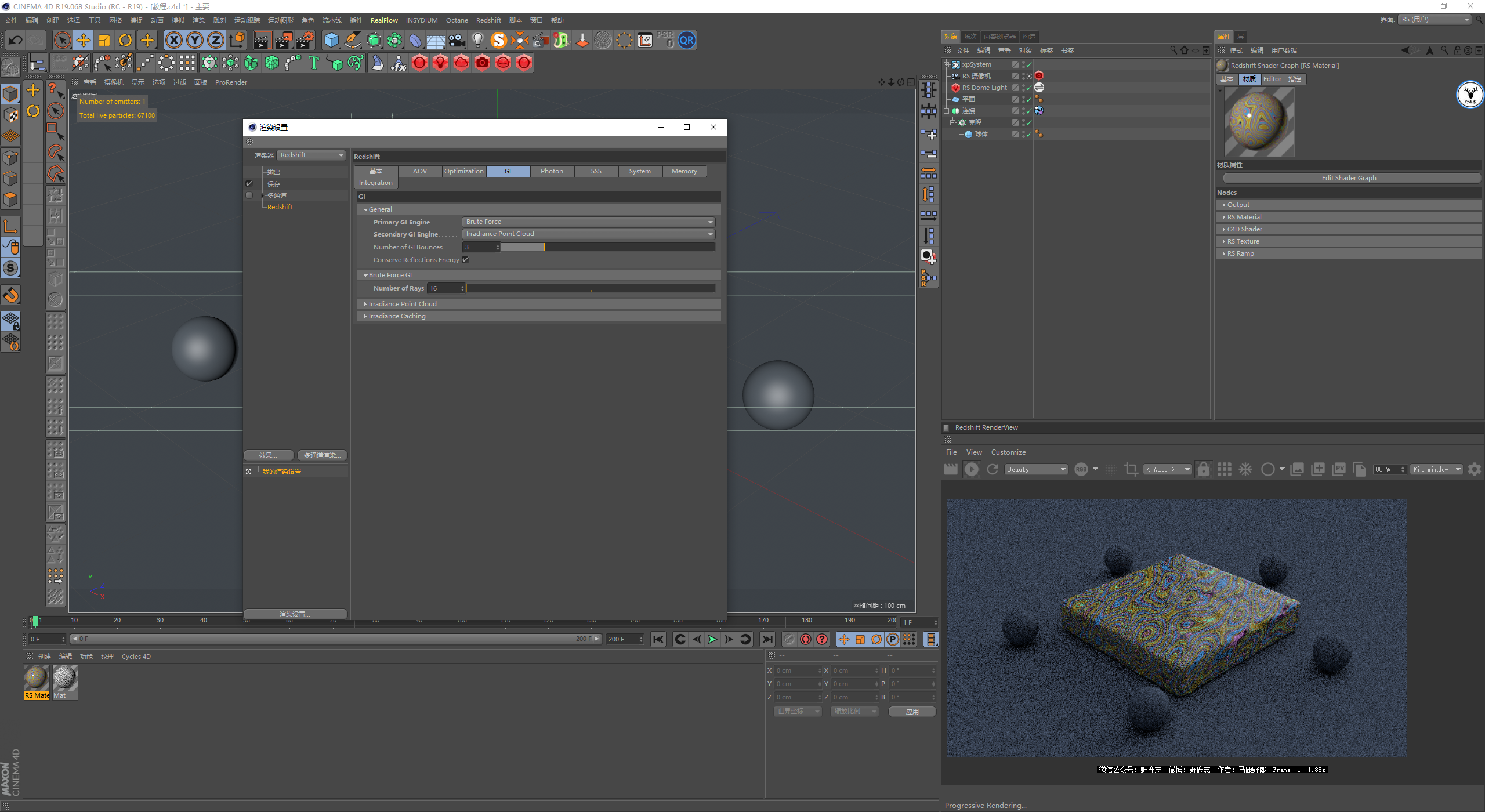

同样主采样我设置的是128，其他本地采样是512：

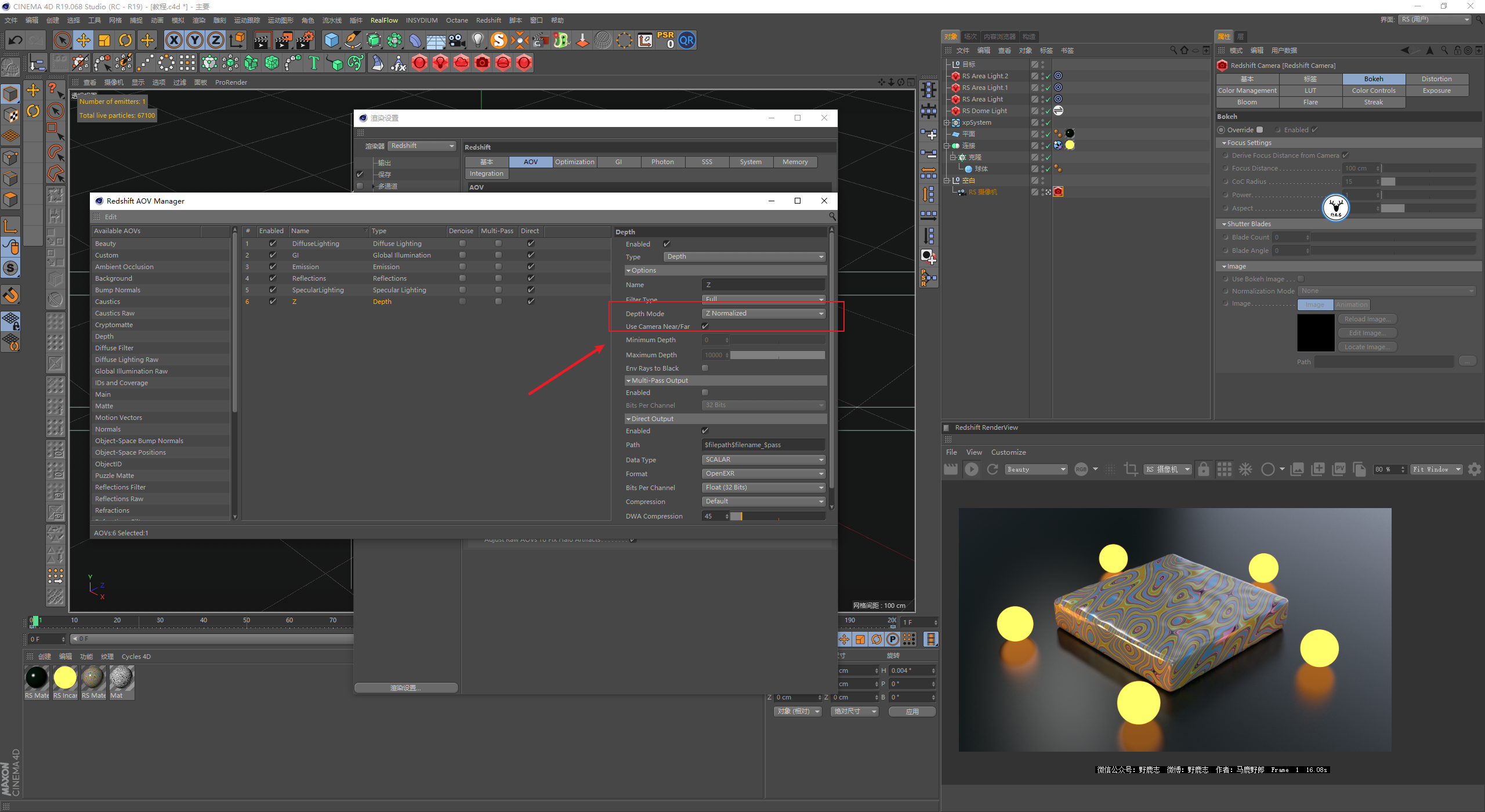

多通道里输出深度通道，记得模式选择为Z标准：

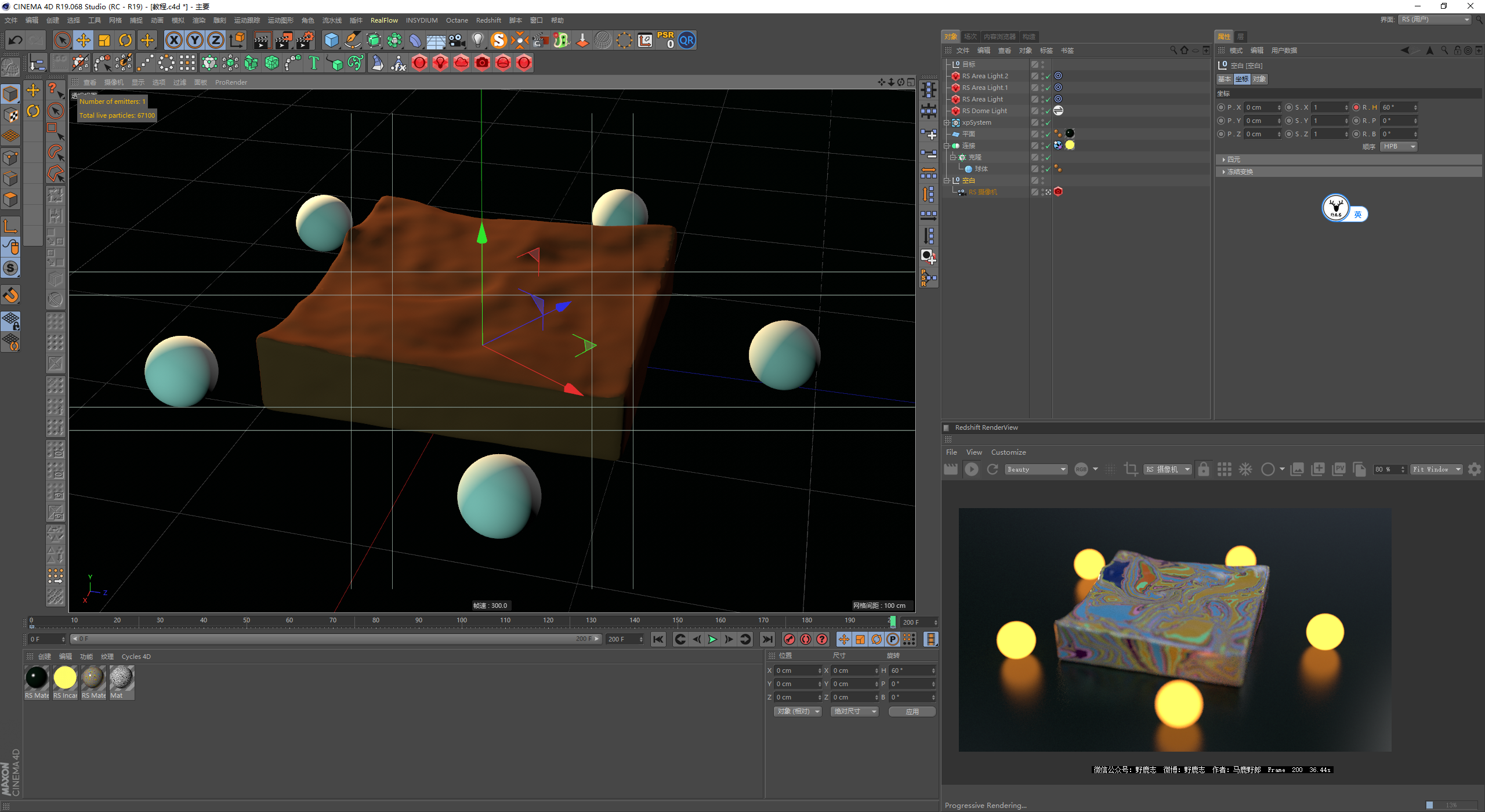

渲染的时间其实并不是很长，我渲染的2K的尺寸，只用了6个多小时：

最后后期调整一下看看效果吧：

大概是那么个意思吧，希望官网的手册能尽快更新，下面是今天的视频版：

好啦，今天的分享就到这里，想要源文件以及原视频的鹿友后台撩我获取吧！
