很多MIM加工厂商也逐渐在将业务拓展到手表行业，主要应用在智能手表的框架、表冠等外观件及内部的连接器等部件。

产业的发展离不开CMF（色彩、材料、工艺）

随着智能手表行业的不断发展，其普及率越来越高，正逐年提升。MIM作为新一代金属成型工艺，也受益于此，在智能手表中的应用也在不断加大。 很多MIM加工厂商也逐渐在将业务拓展到手表行业，主要应用在智能手表的框架、表冠等外观件及内部的连接器等部件，基材有不锈钢、钛合金等。本文一起来详细了解一下MIM工艺及产业链，主要内容包括：

一、什么是MIM？

二、MIM工艺流程介绍

三、材料介绍：金属粉末+粘合剂

四、MIM在智能手表中的应用

五、MIM产业链大全

图 MIM表壳

CMF设计军团特别成立了智能手表CMF产业链交流群，旨在汇聚一批专业的产业链上下游企业精英，围绕材料、设计、工艺及发展趋势等做行业交流及资源对接。加群主微信号CMFDESIGN008入群，注意要备注“智能手表”哦~~

一、什么是MIM？

MIM即金属粉末注射成型，被称作是第五代金属成型工艺。这种工艺是在塑料注射成型基础上结合粉末冶金，新发展起来的技术， 用于生产那些小型且结构复杂的产品，优势非常显著。

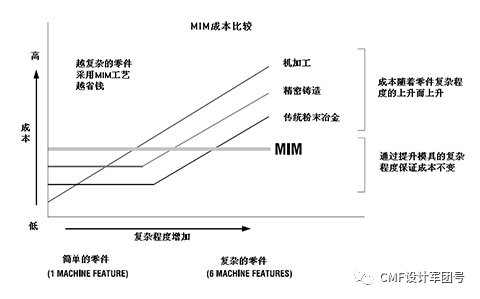

MIM可以使零件不等厚的几何设计成为可能（提高设计自由度），还可以使复杂精密结构件在大批量生产时的成本大幅下降。除此之外，优势还包括：量产容易、精度提高、产品强度等自身性能优异、材料选择范围广泛等。

二、MIM工艺流程介绍

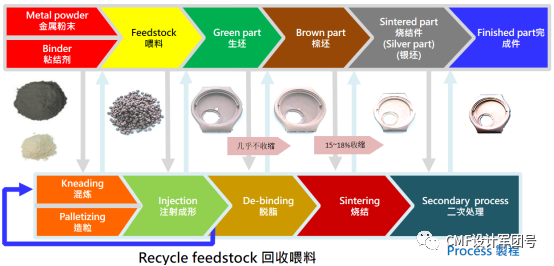

MIM不同于其他的金属成型工艺，有点类似塑胶注塑过程，是将金属粉末与粘结剂先混炼形成喂料（粒子），然后注塑成型，之后再把粘结剂脱除（脱脂过程），高温烧结，后加工处理。在生产前需要进行产品设计、模具设计及制造，之后的工序流程如下图所示：

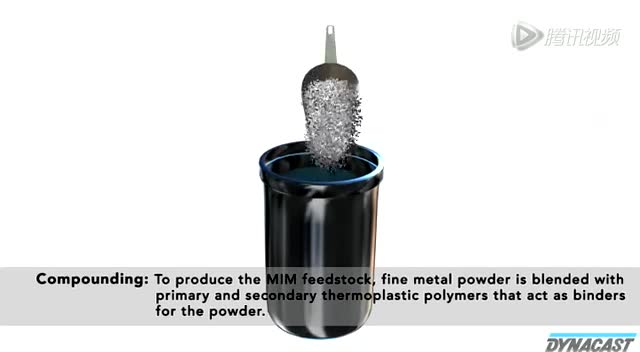

看过视频及流程图，相信大家对整个工艺流程都有了大概的了解，这里我们简单介绍就几个重点工艺：

1. 混炼

通俗点说，就是 将金属粉末与粘结剂混合在一起，通过密炼机（混炼机）均匀的惨混在一起，将其流变性调整到适于注射成形状态。 之后进行挤出造粒。工艺重点在于混合的均匀度，非常重要，影响注射及产品密度。

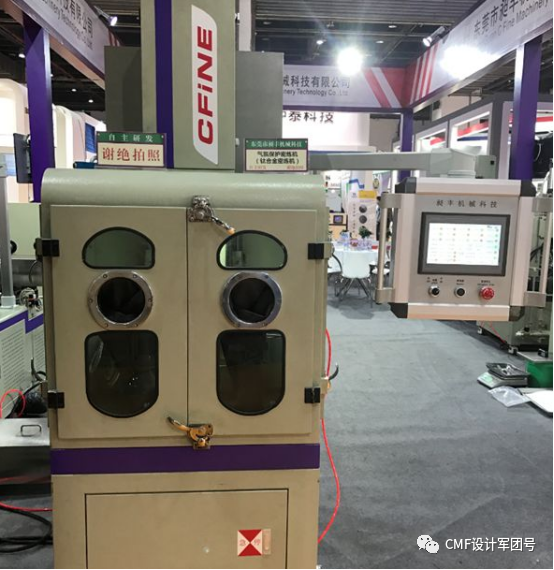

图钛合金专用密炼机，来源于昶丰

2. 注射成型

此工艺流程与塑胶注塑的区别不大，但要对注塑机及螺杆等做一些改良，比如螺杆耐磨性要求稍高一些。模具和合理的工艺搭配是此工序的关键。

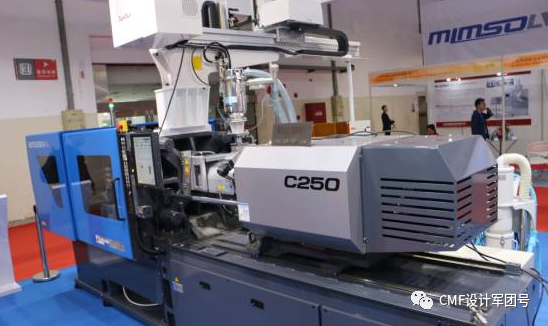

图全电动注塑机，拍摄于住友展台

3. 脱脂烧结

通俗点讲就是去除之前加入的粘结剂，之后通过烧结将产品收缩密化，使其具备一定的强度等性能。目前脱脂烧结都是采用连续一体化设备。

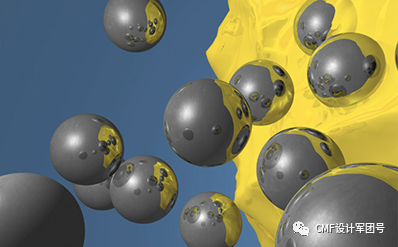

图脱脂（上）与烧结（下）形象示意图，来源于精研官网

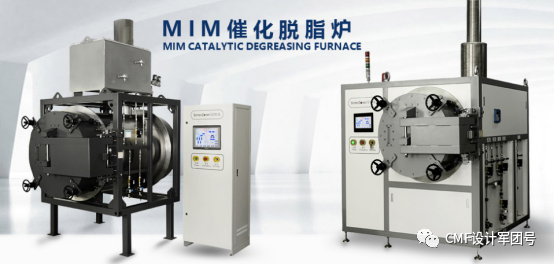

图脱脂炉，来源于星特烁官网

4. 后处理工艺

MIM件表面处理工艺包括 CNC、抛光、电镀、PVD、发黑、磷化、喷涂等。

三、材料介绍：金属粉末+粘合剂

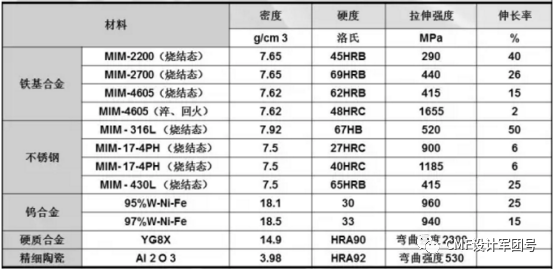

金属粉末可以说是MIM件的基材，重要程度不言而喻。种类如下图所示，还包括钛金属。

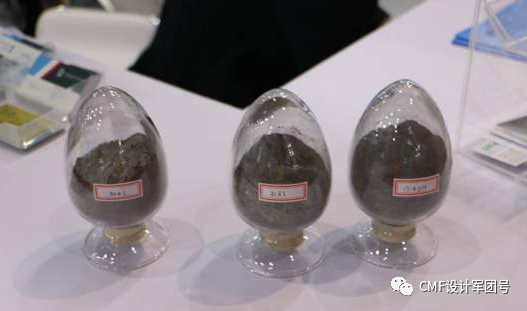

图金属粉末，拍摄于利德展台

粘结剂一般分为塑基与蜡基粘结剂两种，不同粘结剂在混料、注塑、脱脂、烧结工艺过程中均有差异化。由于篇幅有限，不过多赘述，相比较而言，塑基粘结剂烧结件变形相对较小，但要求较高，因此根据实际产品而做不同选择。

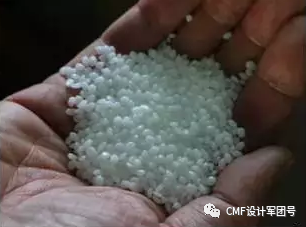

图粘结剂

四、MIM在智能手表中的应用

众所周知， 智能手表是一种外观小巧、内部结构复杂、零部件加工精密的产品，这就极大契合了MIM工艺的特点。在整体行业利好的情况下，MIM的需求也在不断增多。 MIM一般主要应用在智能手表的框架（中框）、表带、表冠等小部件及手表背盖等部位，适合那些结构稍复杂的零部件生产，已经有很多非常成熟的案例。一般常用的基体材料是不锈钢与钛合金。

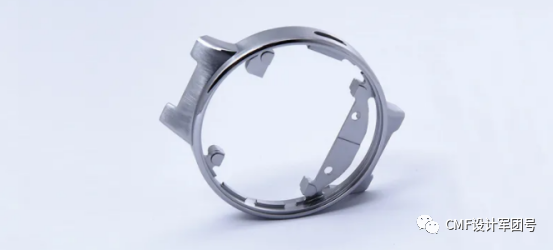

图不锈钢MIM结构件

也正是由于智能手表产品的出现，为MIM产业提供了新的机遇与下一个发展的突破点，同时极大利好MIM加工行业第一梯队的部分企业。下面为大家展示一些智能手表MIM结构件案例。

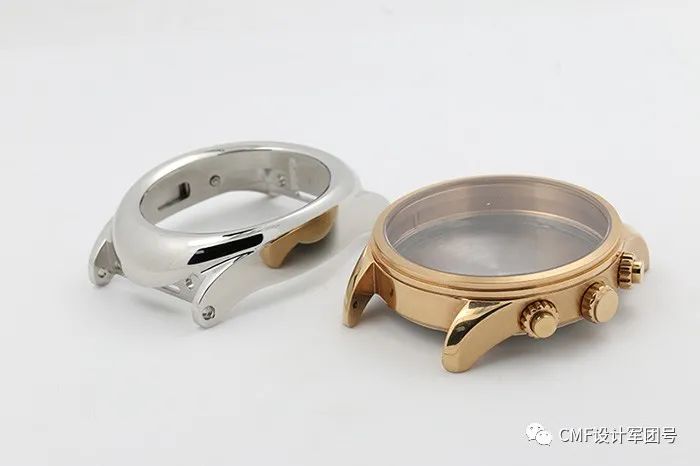

这款表壳工艺复杂， 包含MIM加工、整形、机加、攻牙、研磨、抛光、拉丝、PVD（防腐及防汗液及指纹）等，算是穿戴中比较经典的案例。

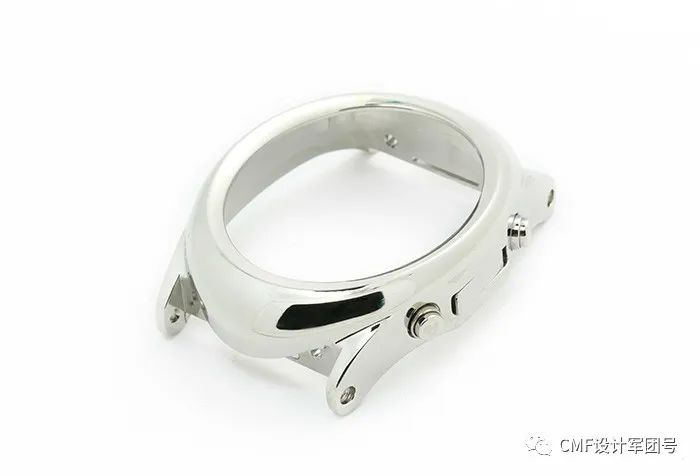

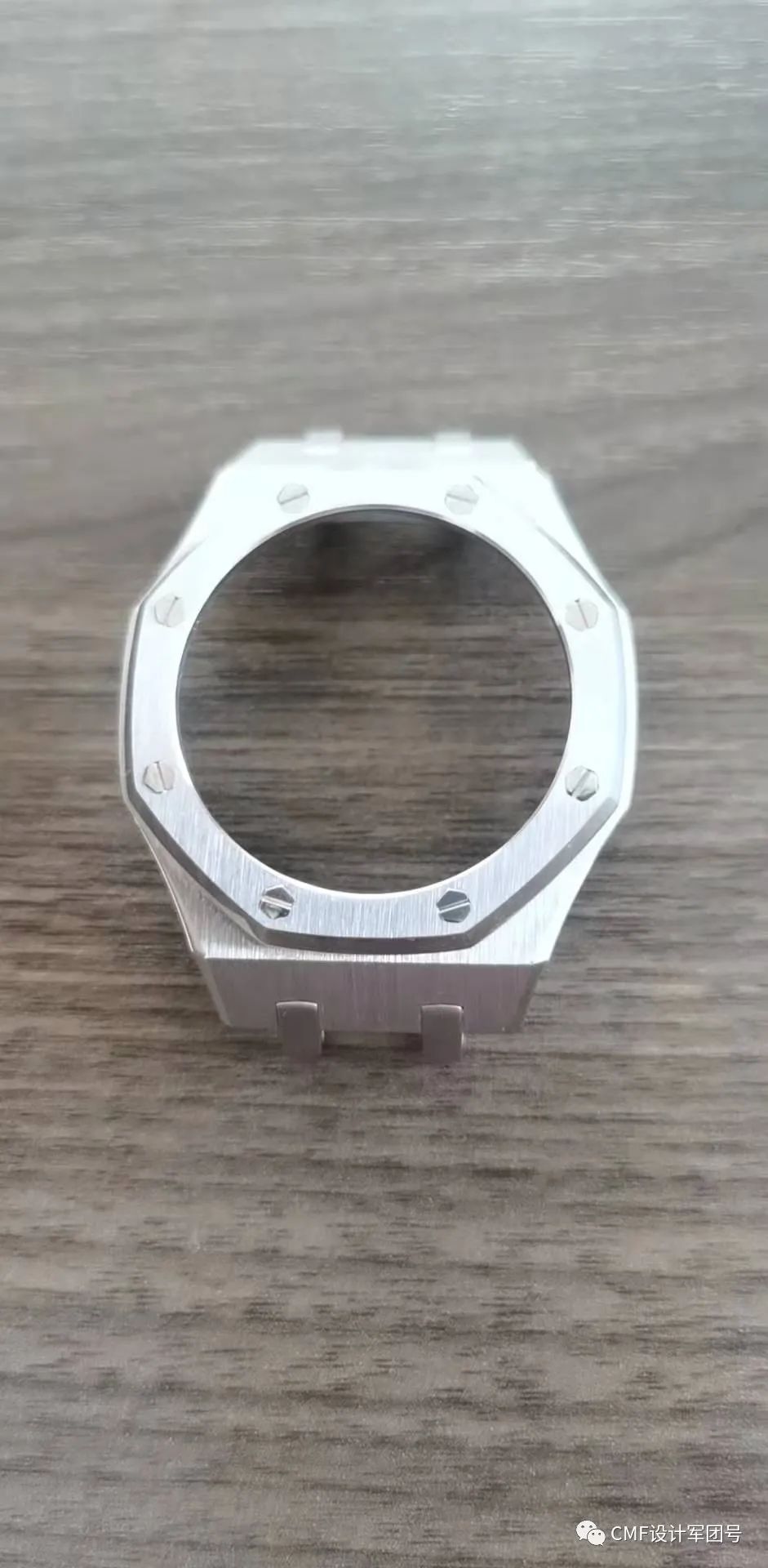

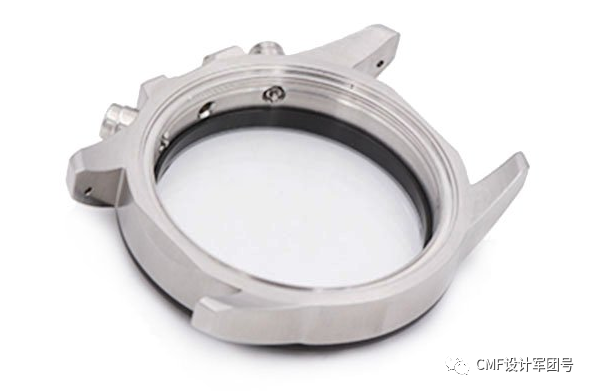

图 MIM表壳，恒隆提供

图 MIM结构件，来自精研科技

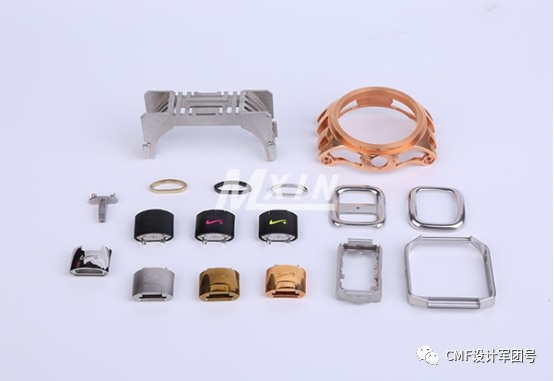

图 MIM智能穿戴精密零件，来自民鑫粉末

图 MIM结构件，来自伊比精密科技

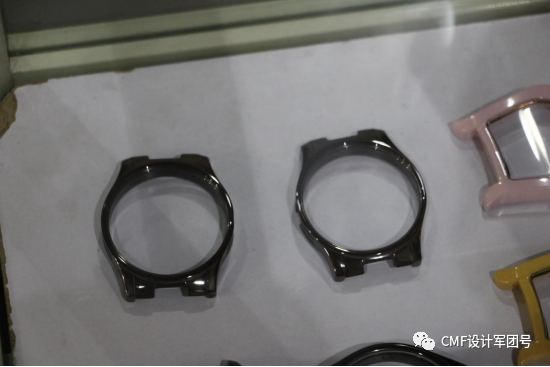

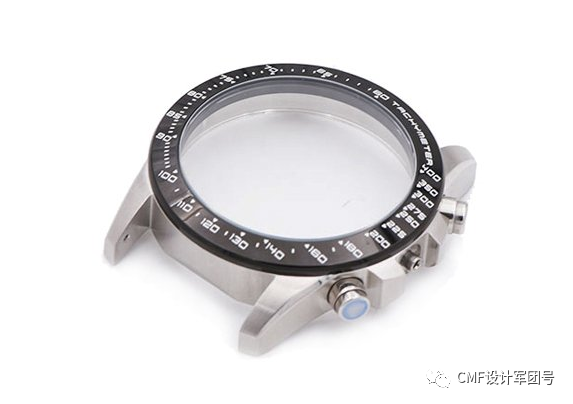

图 MIM表壳，拍摄于常州丁鼎

五、MIM产业链大全

由于篇幅有限，此处仅列出部分代表性企业，如有列举有误或不全面的请加笔者微信 18565727094沟通指正！

1. 金属粉末原材料厂商

整体工艺对于粉末原料的要求较高，原料的品质好坏直接影响后续的工艺及产品质量。

山特维克	ATMIX日本太平洋	鹰潭龙鼎	恒基粉末
悦安超细金属	卡彭特	江苏天一	中和粉末
中航迈特	大冶粉末	安泰	······

2. 粘结剂厂商

粘结剂非常重要，是核心材料之一，应具备环保、易脱除等特性。

宝理	杜邦	云天化	塑昶新材料
奇胜塑胶	金丰泰高分子	方圆新材料	······

3. 喂料厂商

喂料就是金属粉末和粘结剂混合而制备的材料，它的性质一般决定了最终注射成形产品的性能。

巴斯夫	中泰	微纳宝德	卡德姆科技
悦安微特	······

4. 设备厂商（混炼+注塑）

这里主要包括混炼机（制备喂料设备）、注塑机（成型设备）、脱脂与烧结炉。

密炼机厂商：

昶丰	亘易隆	开研机械	温克沃斯(Winkworth，英国)
厚街开研	振德隆机械	······

注塑机厂商：

阿博格	海天	新荣精密	东洋机械
住友	日精	日本沙迪克	日钢
发那科	正茂精机	广东泓利	磐勋机械
伊之密	······

脱脂与烧结炉厂商：

星特烁	合肥高歌	深圳汇腾	恒普真空
岛津	美格真空炉	至隆真空	斯百睿
巴斯特	德国克莱默	······

5. MIM加工厂商

MIM加工厂商数量非常多，70%以上都分布在亚洲，仅国内就超过200家，这里我们仅列出几家代表性企业（含苹果供应链成员）。

精研科技	富驰高科（东睦股份）	安费诺	昶联
佛山全亿大	成铭电子	新日兴	台耀科技/吴江中耀
道义科技DYT	Indo-MIM	信维通信	······
