我们尝试优化了新闻报道中方舱医院的标识系统,希望让其更清晰、美观、实用,从而对提高医护在方舱医院的工作效率起到一点帮助。
我们是SURE Design,一家深圳的平面设计公司,希望可以通过我们的专业工作,为抗疫做些有用的事。




有一天我们看到了这一篇文章: 上海最大集中隔离点启用,提供1.5万张床位


在新闻中,我们看到每个床位上都挂着我们最熟悉的工作:标识。

心想:这个我们能干啊!!

于是我们尝试优化了新闻报道中方舱医院的标识系统,希望让其更清晰、更美观、更实用,从而对提高医护在方舱医院的工作效率起到一点帮助。

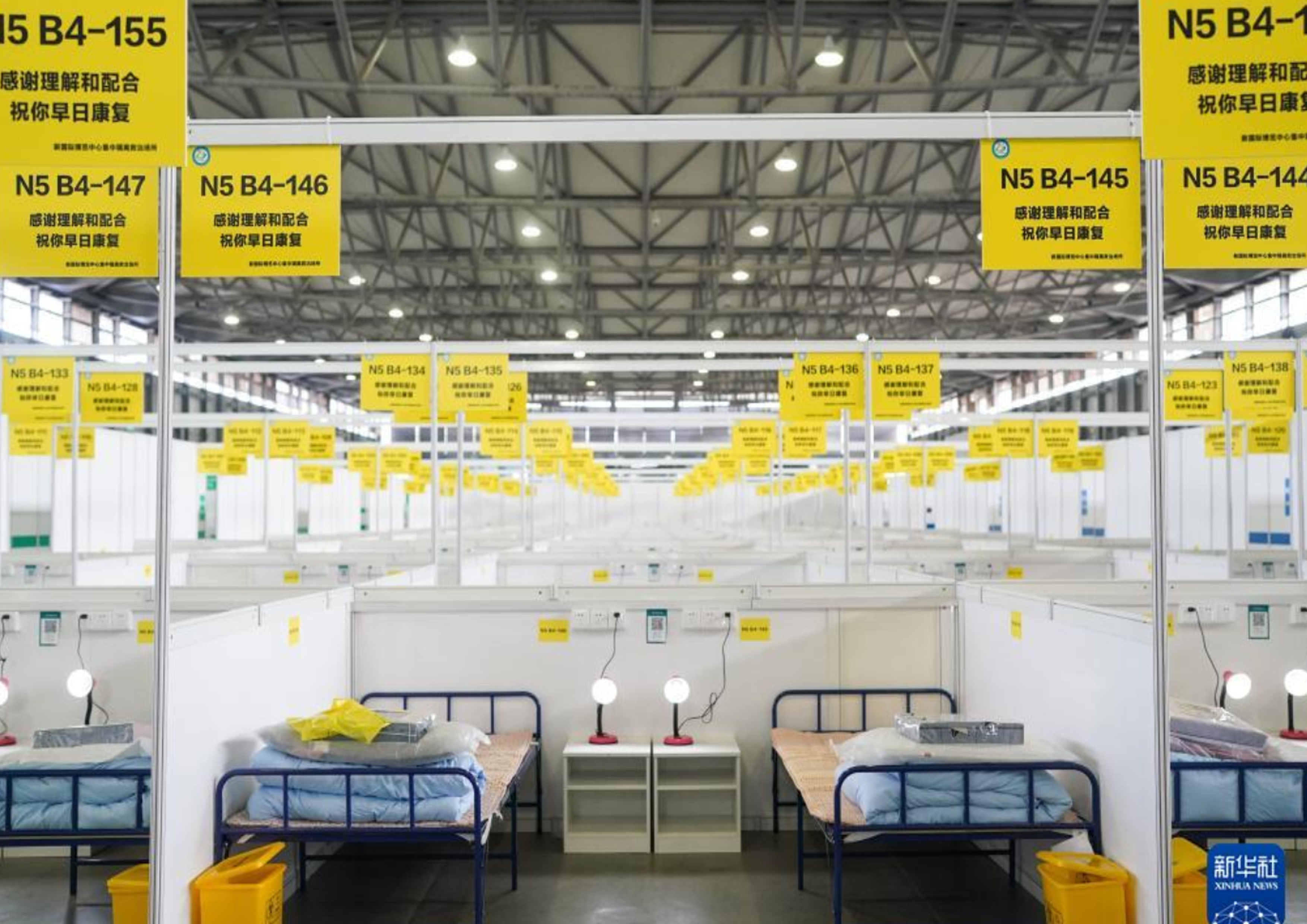

现场照片

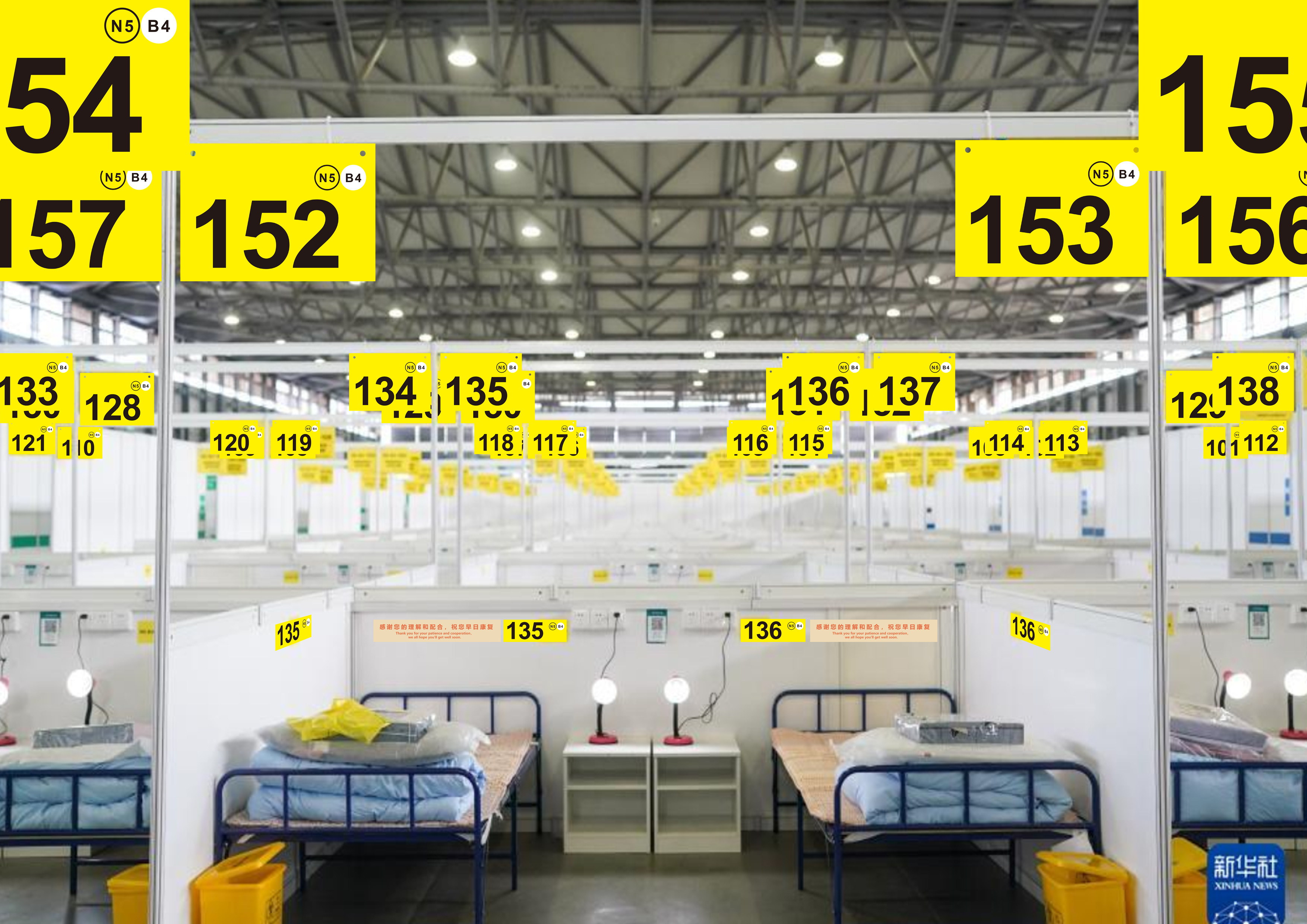

设计后

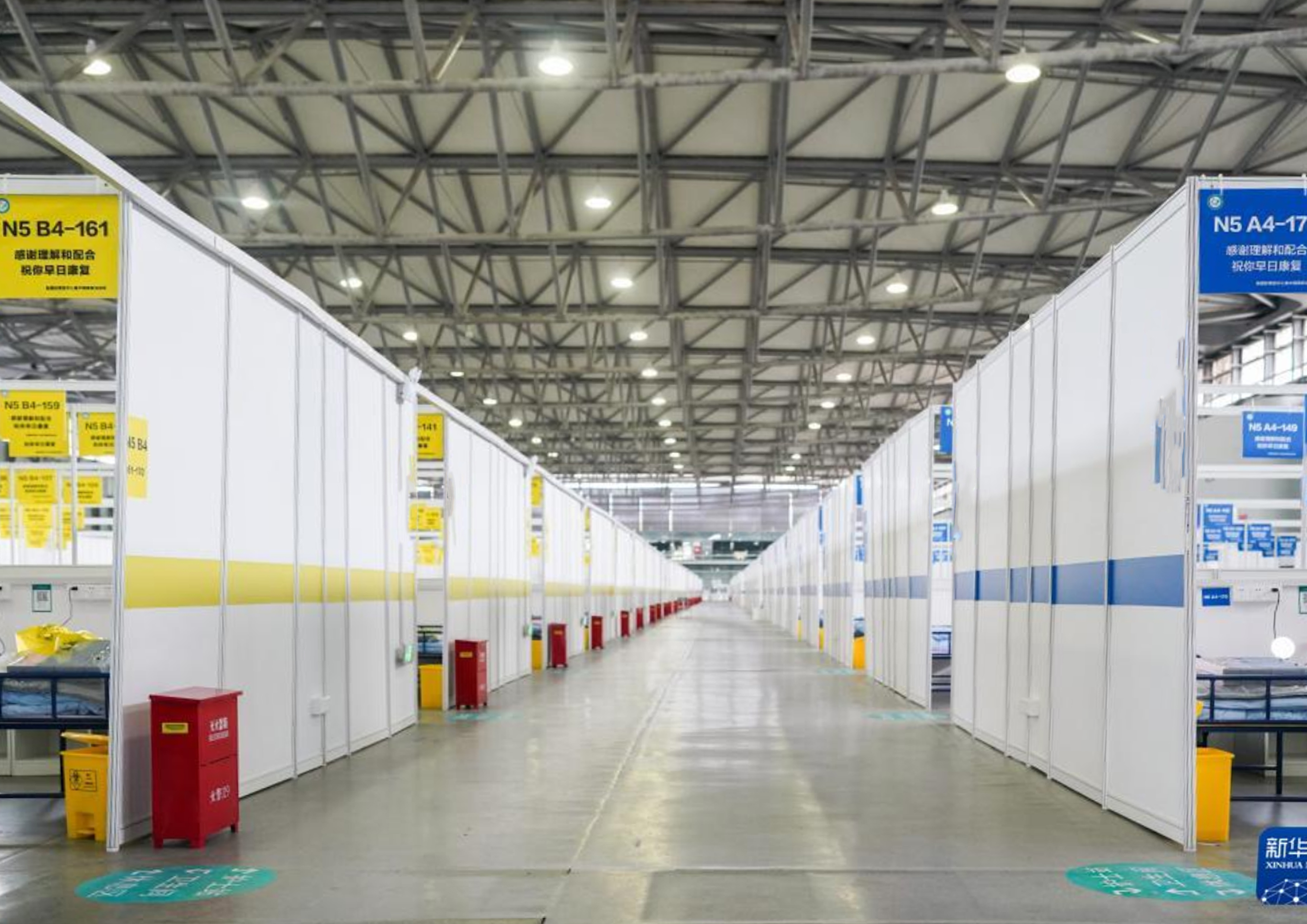

现场照片

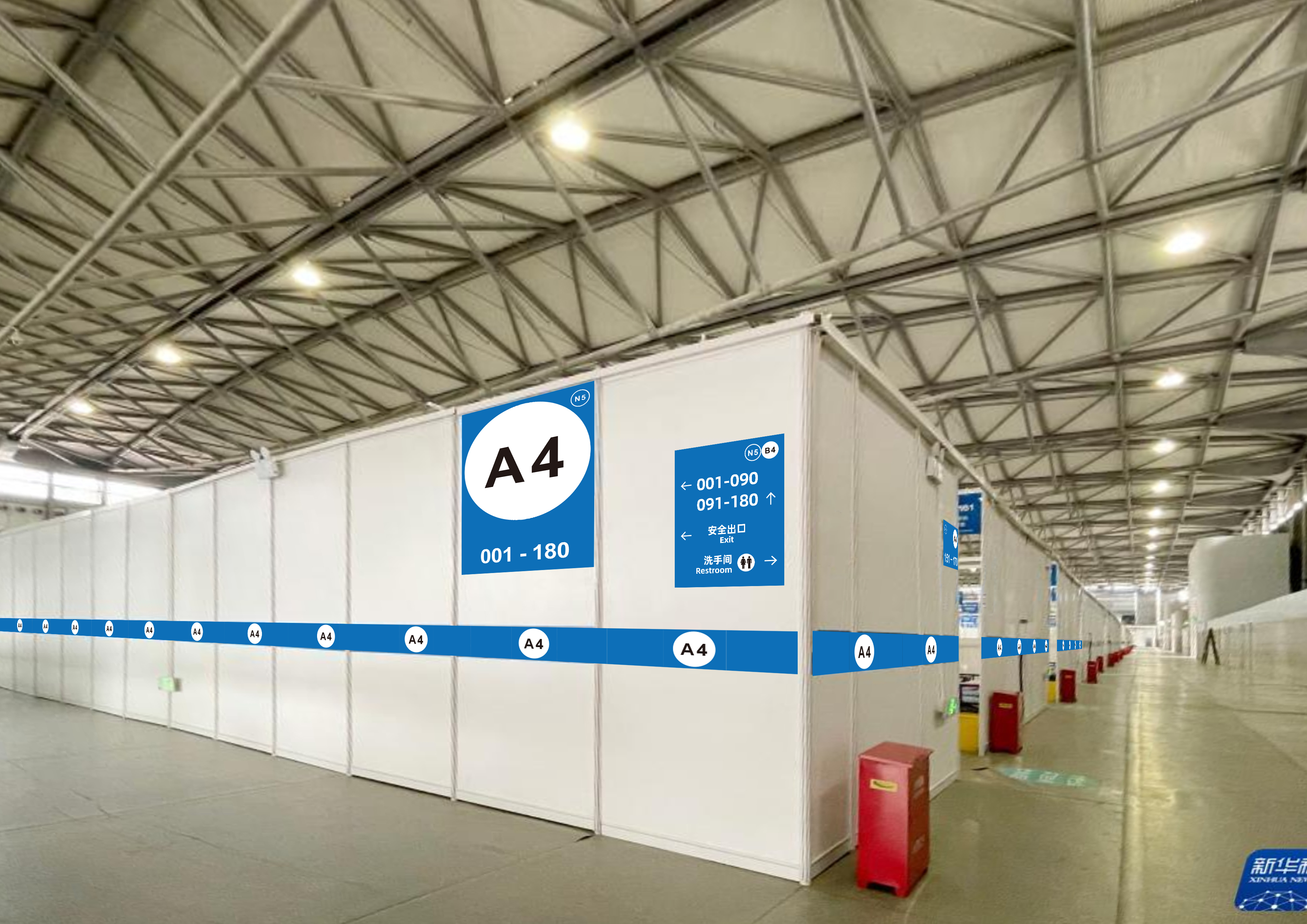

设计后

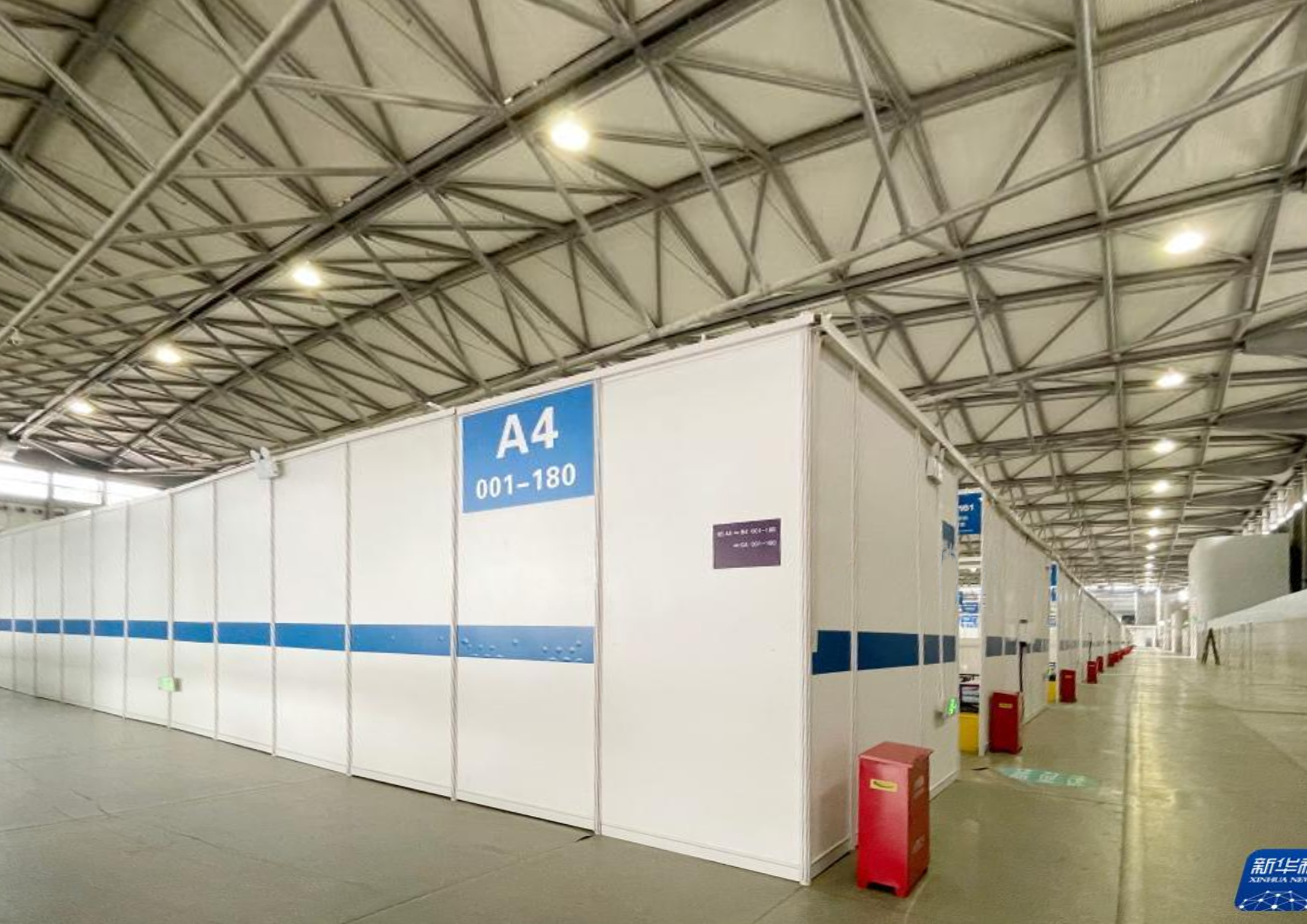

现场照片


设计后


对比看来,设计后的标识是不是清晰了很多呢?当你看到任何一个标识的时候,再没有了原场景那种要“找一下”的延迟感。好的标识系统,就是要把你最需要看到的信息立刻给到你,而不会让你产生犹豫。在方舱医院中,时间就是生命,对效率的关注更需要清晰的指示。

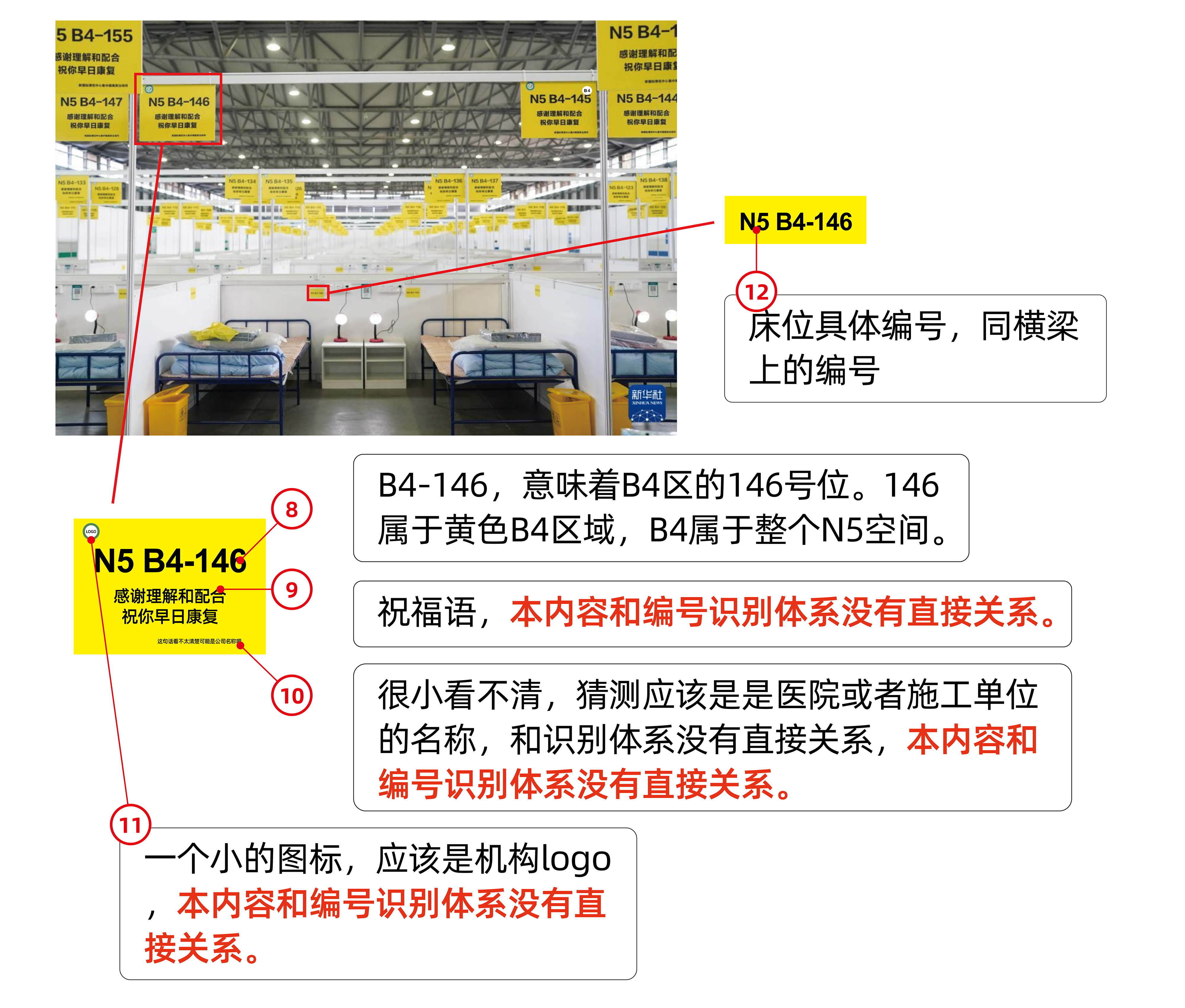

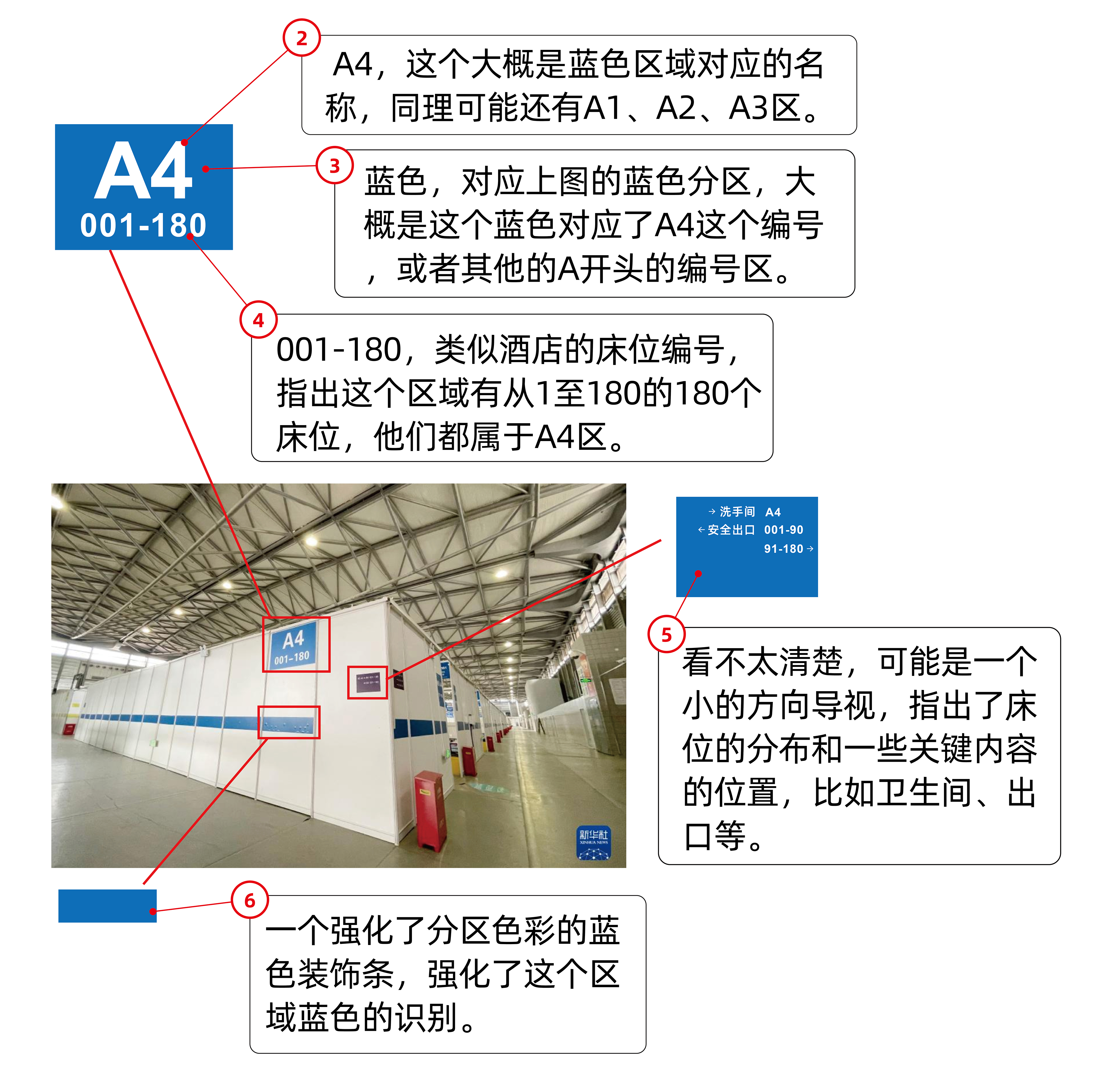

为了让这一套标识系统优于现有的设计,我们先分析一下现有的标识系统存在什么问题:


从上面的分析中可看出,方舱的编码体系应该大致是这样的:




通过这个列表可以很清晰的看到,实际上每个分级都有其单独的一套编码体系,它们彼此不重合,而且最重要的是:


在各自的分区内,平级之间的区别是首要的, 其次才是上下级的从属关系。 也就是说 A 区,最重要的是与B 、C 区分出来,再下来才是A1 、A2 、A3 的区分。



因此,我们的任务更清晰了:


  1. 突出平级间的区分
  2. 简化不必要的符号
  3. 增加必要的识别标识
  4. 稍微再好看一点吧




但同时,我们希望给自己增加很多“限制”,因为我们毕竟是个习惯下重口味的设计公司……我们也不想经过我们的设计后是某种专业炫技的结果,但没有什么实用性。我们希望通过我们的设计,产生的这些设计工作能够对未来的方舱标识设计起到实际的作用,因此我们又给自己加上了诸多限制:



  1. 只做有必要的设计,不进行多余的装饰。简单、朴素,不制造新的情绪信息。
  2. 不使用特殊和复杂的字体,以避免其他工作人员在对接时因字体造成困难。
  3. 不设计复杂的配色和调色,降低方案在政府各级工作环境中的制作难度。
  4. 不更改现有方舱的空间格局,以匹配为主。
  5. 不使用精密的工艺和制作手法,让各市县级制作供应商都能有好的输出结果,无需额外加工配合,无需进行工艺匹配。易于制作,减少成本。




那么,我们就来着手调整方案吧(搓手)
*在新闻的链接图中并没有看到1级标识,但应该也不是主要的问题所在。

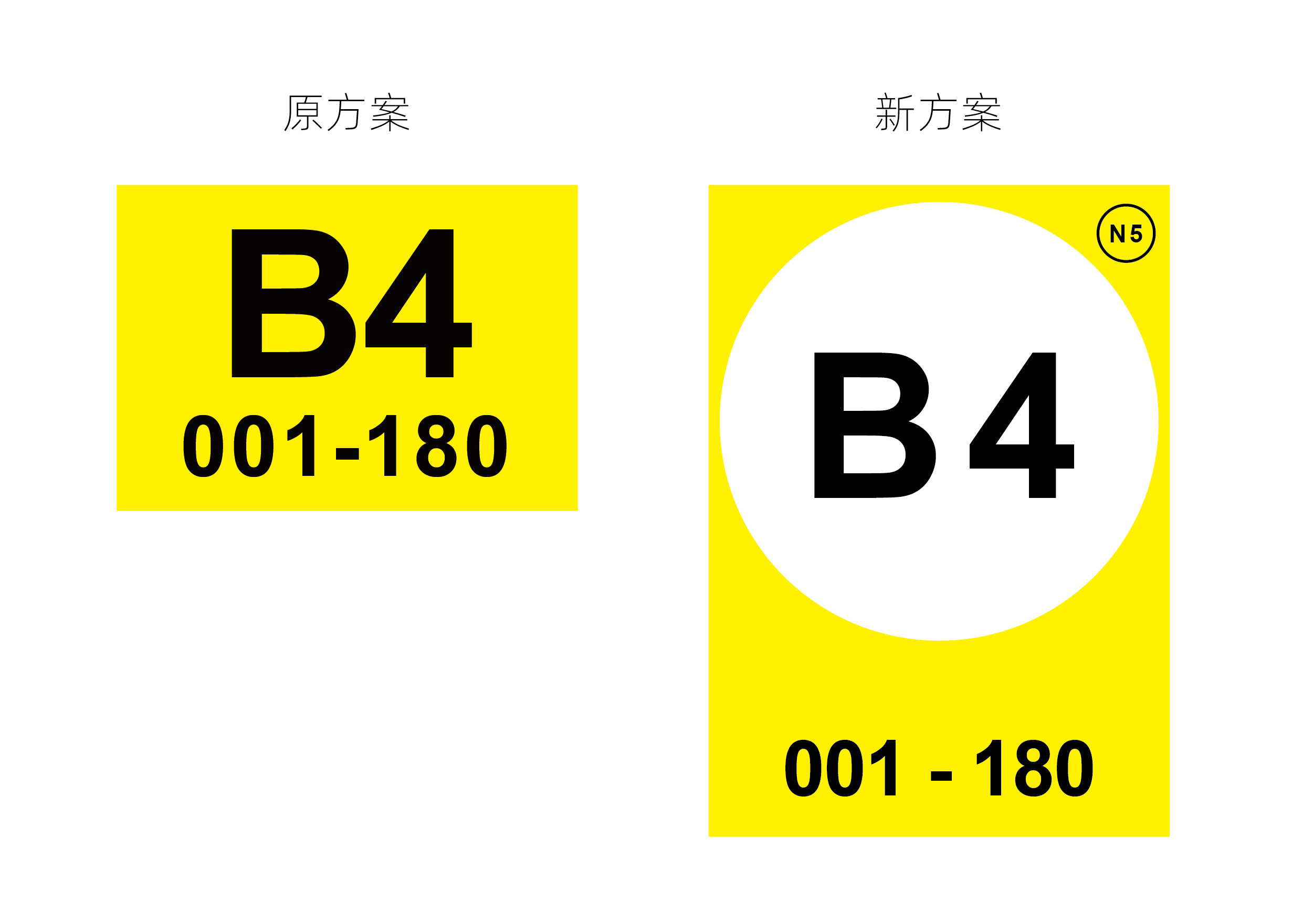

二级标识:分区标志











原方案:


B4和001-180,区别不大,视觉上容易混淆。


新方案:


1.  原标识尺寸太小了,作为分区标识不够清晰,因此整体加大

2.  B4配合白色圆形,在视觉上更清晰,同时与001-180三级分区区分开来。使二者的对比度拉开,识别更清晰。

3.  N5的识别在这一级并不是很重要,所以我们挪到边角上,作为第三层识别信息。

4.  整个标识字体我们使用了Arial系,这是一款windows系统自带的字体,免去了实际应用中需要找字体、匹配字体的麻烦。

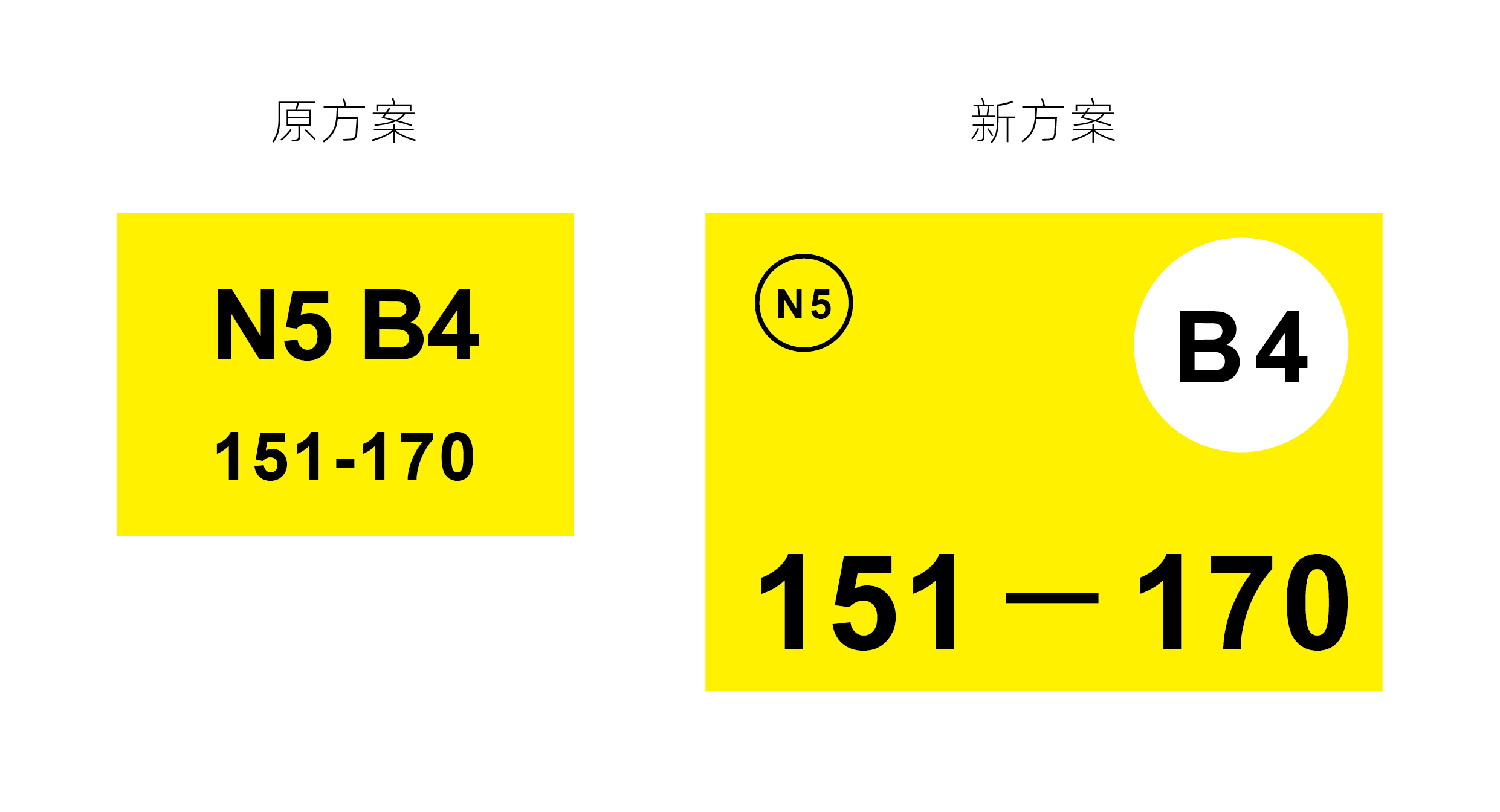

三级标识:分流导视


原方案:


N5和B4字体最大,151-170次之,鉴于我们前面的分析,这样的做法是不合适的,在这个层级中151-170才是最重要的信息,因为N5、B4已经在一级、二级的分区标识中出现过,在这里不是最重要的信息。现有设计没有将最重要的信息放大,反而放大了不重要的信息。


新方案:


1. 原标识尺寸偏小了,贴在墙面上没有相匹配的分量,整体加大。

2. 151-170是这一级最重要的信息,是这个标识最重要的功能,用户需要在第一时间将它和171-190、131-150区分开,所以要放最大。

3. B4是这个区域的识别,但这是在每个单元门口都会出现的重复信息,所以不需要那么大,可以仅作为次级识别。

4. N5是建筑的编号,在此就可以放的更小,有就行了。

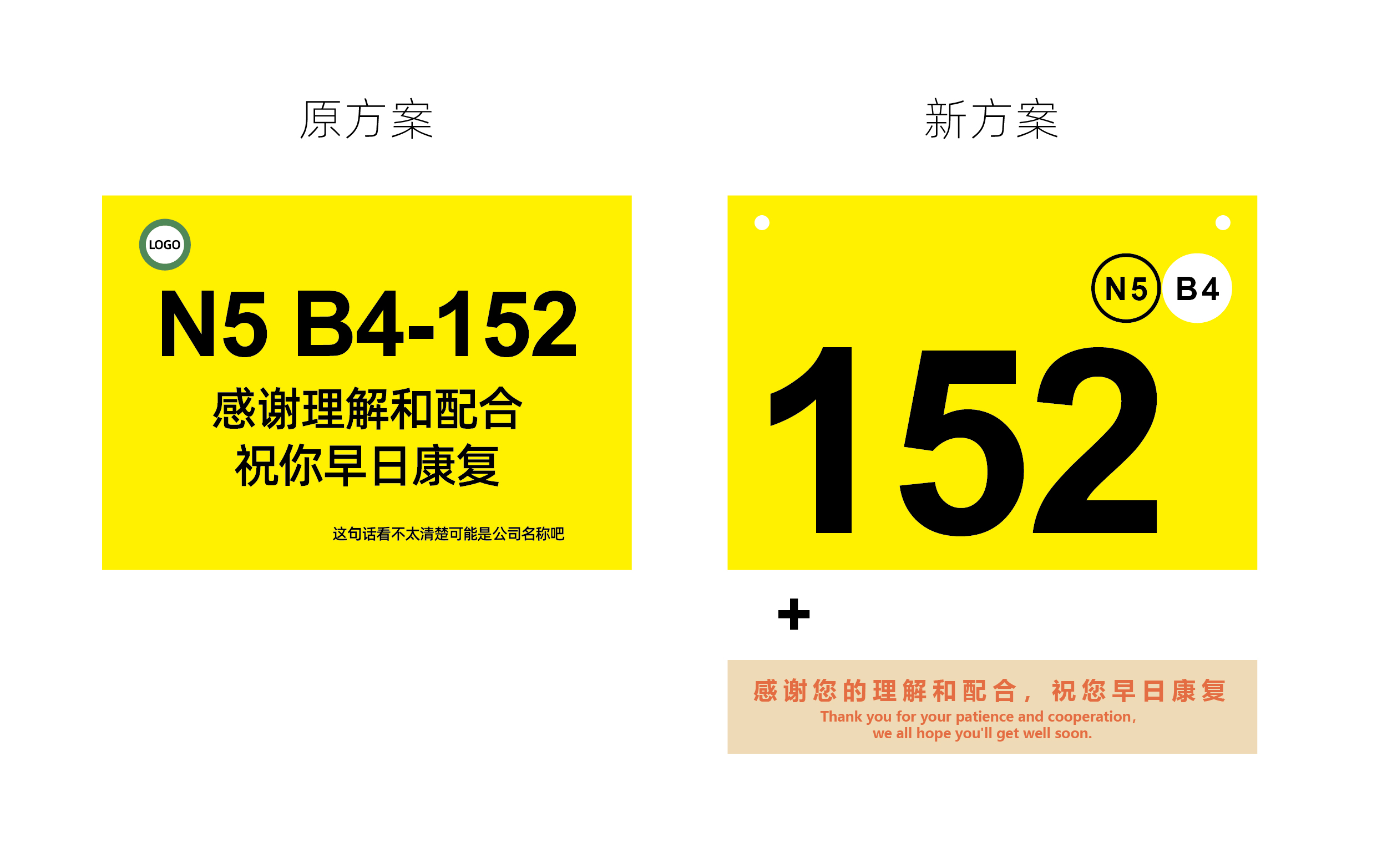

四级标识1:床位标识


原方案:

N5和B4-152的字体大小一致,这样会增加冗余信息,实际上在这里只有152是最重要的内容,也是用户和医护人员在这一级中需要识别的最重要的内容。温馨的祝福语占去了太多位置,使得识别的功能反而不清晰。最后,公司名称和logo,实际上也对功能识别没有什么意义,建议在有可能的情况下,也一并去除。

新方案:

  1. 将床位编号152放大到一个不需要解释的状态。
  2. B4和N5在此都不属于需要第一眼看到的信息,因此放小,统一尺寸,放到角落,作为次要级识别。
  3. Logo和公司名称都去掉,使整个版面清爽了很多。
  4. 温馨祝福语是可以保留,但它不承担用户和医护人员的识别功能,属于“看不看无所谓”类,需要留着的话,就另外制作贴于床头或别的位置,它的颜色也不需要参照区域识别,印一个温暖、低对比、不抢眼的色彩,整个方舱统一制作,省成本,也省去按区分拣的麻烦。
  5. 中文使用了阿里巴巴普惠体字体,这个字体是阿里巴巴发布的可免费商用的字体,有多个字重,加强了阅读性,同时易于使用。可在阿里巴巴官网下载。

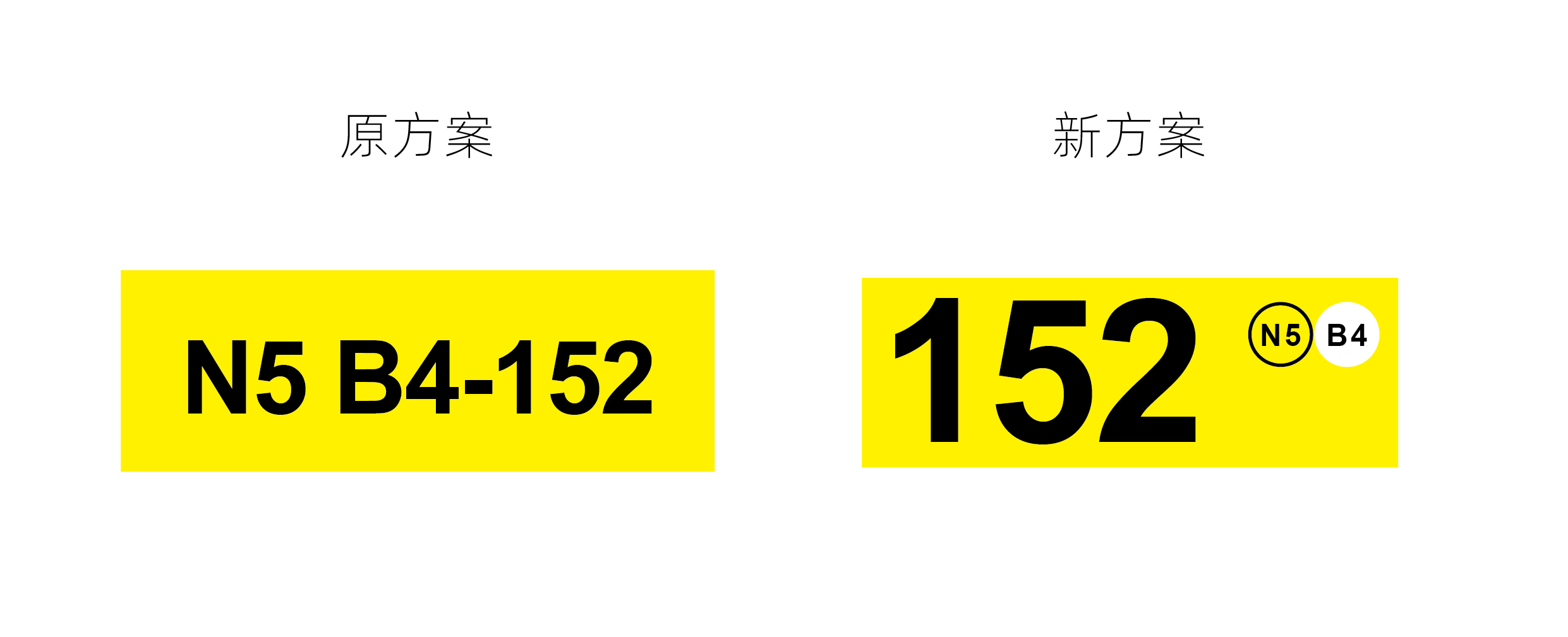

四级标识2:床位标志辅助

这个是四级标识1的辅助体系,贴在床头,作为四级标识的补充。它的问题类似四级标识1,所以处理方式也一样,152放大,N5和B4都缩小,让最重要的信息最清晰。

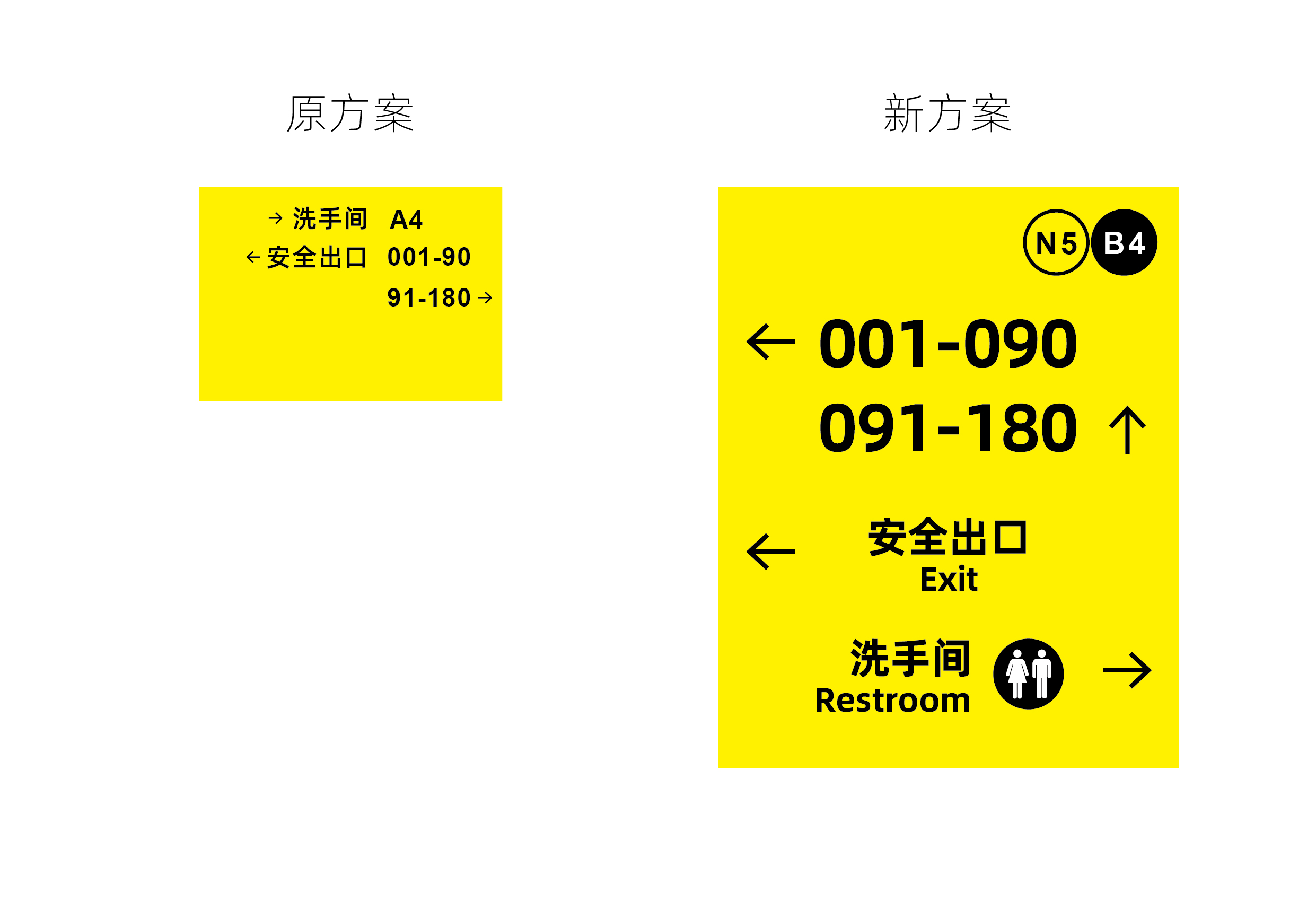

 墙面导视

原方案:

导视太小,功能也比较分散,估计是临时加的。

新方案:

  1. 首先还是加大,看不见的导视是没什么用的。
  2. 将最重要的床号信息放大,方便医护人员使用。
  3. 安全出口和洗手间排次大,其中为洗手间增加icon,毕竟三急是头等大事。

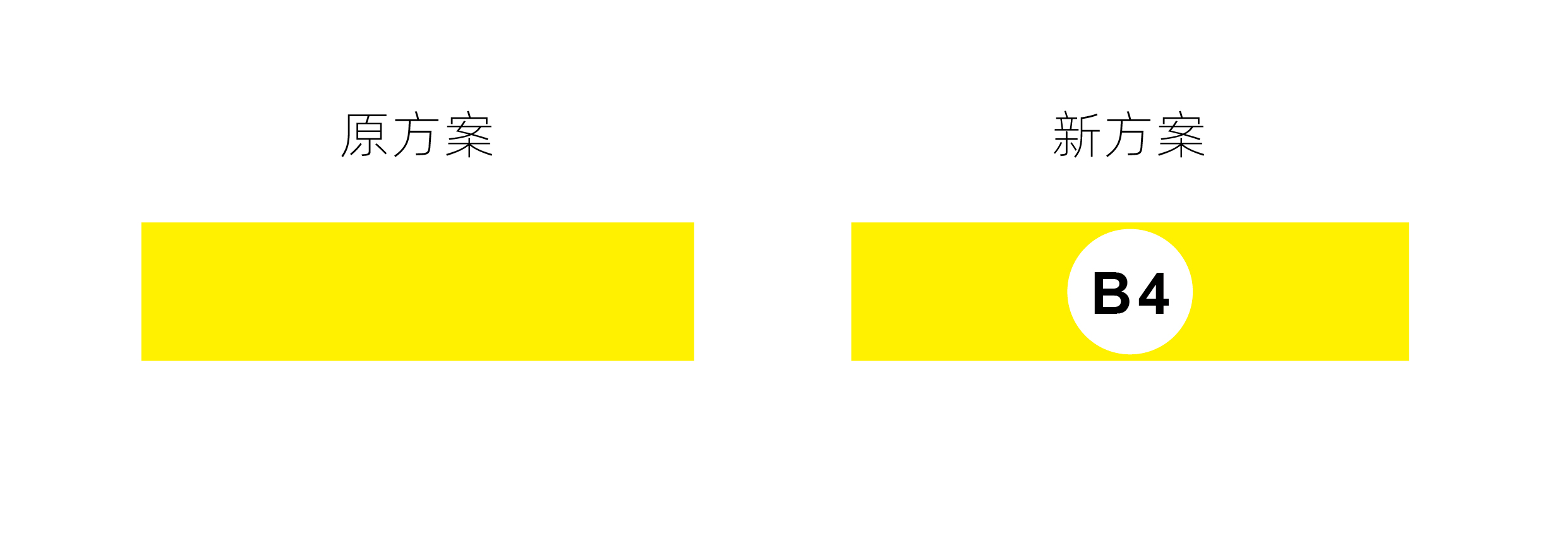

分区的黄色装饰条


不用做大的改动,只是为了识别方便,加上二级分区的具体名称就可以了。时刻提醒分区的位置。



-------------总而言之-------------



经过这一系列的分析、研究和设计工作,我们认为新的这套体系:

  1. 对信息内容有取舍,有重点的传达,增强了标识的传达效率。
  2. 设计难度低,各级政府和机构可以快速、简单、方便地复制和调整。
  3. 不增加工艺难度、不增加造价。各级单位和供应商易于制作,成本较低。
  4. 比以前更美观,实际上,在这个条件下,我们认为,清晰本身就是理性之美吧。


我们也将报道中的几个分区都设计出来,供后续有需要的朋友们参考。

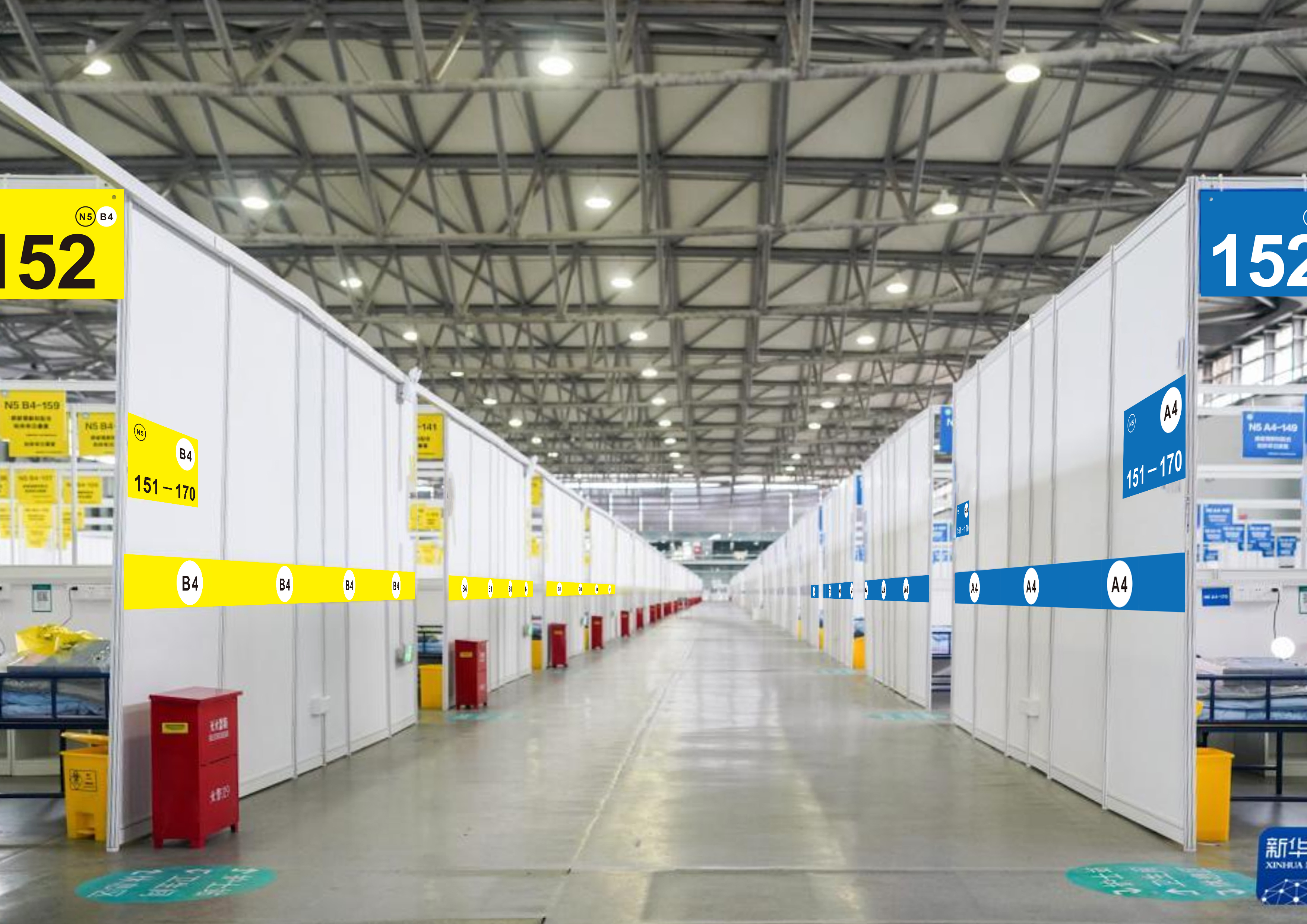

经过了各个分级标识的重新设计,那么,最终是什么效果呢,我们来对比看看。就像本篇文章开头所看到的:


现场照片



设计后


现场照片


设计后


现场照片


设计后


本套字体使用:
Arial Bold:windows系统自带
阿里巴巴普惠体,下载地址:阿里巴巴官网
以上字体亦可使用近似字体替代。

本设计中的所有设计成果,可无偿提供给方舱及抗疫相关的设计方。相关单位可直接取用、按需修改,无需另行与我们沟通。希望我们的专业能够对抗疫工作有所帮助。

设计文件源文件为AI 文件,下载地址:
百度网盘:
链接:
https://pan.baidu.com/s/1e5flEIXLs4Gu3MwpQiFUmA?pwd=ecgw
提取码:
ecgw

如有使用上的疑问,可留言或邮箱咨询:
info@suredesign.work


本内容加入CC-BY协议:
可商用,可演绎,可共享。
请署名来自SURE Design

SURE Design成立于2015年,位于深圳。主营业务包括品牌视觉、展览视觉、导视及环境图形、包装、书籍等平面设计工作。公司作品曾获红点奖、SEGD全球设计奖、美国缪斯奖、GDC AWARD、Award360°年度设计奖、中国国际海报双年展、香港环球设计大奖、台湾金点奖、CGDA奖、澳门设计双年奖等多个海内外专业类奖项,也获得了《APD亚太设计年鉴》《Wallpaper》《Brand创意呈现》《Graphic Fest》等专业媒体的选登及报道。

官方网站
suredesign.work
原文链接:https://mp.weixin.qq.com/s/ygmjoQI-urvMCK3whiV8AA
