水转印拥有成本低、呈现效果好、可转印材料广、设计自由度高等诸多优势，立体水转印技术增强视觉效果，增加触感

产业的发展离不开CMF（色彩、材料、工艺）

水转印是我们再熟悉不过的表面处理工艺了，拥有成本低、呈现效果好、可转印材料广、设计自由度高等诸多优势，应用范围广泛。而立体水转印技术则是在传统基础上的升级版， 本文笔者为大家介绍3种：Cubic Printing、E-cubic、S-cubic。包括工艺特点、工艺流程图及应用案例。

CMF设计军团专门成立了表面处理及成型工艺技术交流群，感兴趣的朋友们加群主微信YUJIA5111，备注“工艺交流”，加入技术交流群，与专业人士一起探讨！此群仅限专业技术人员加入，入群需实名制！

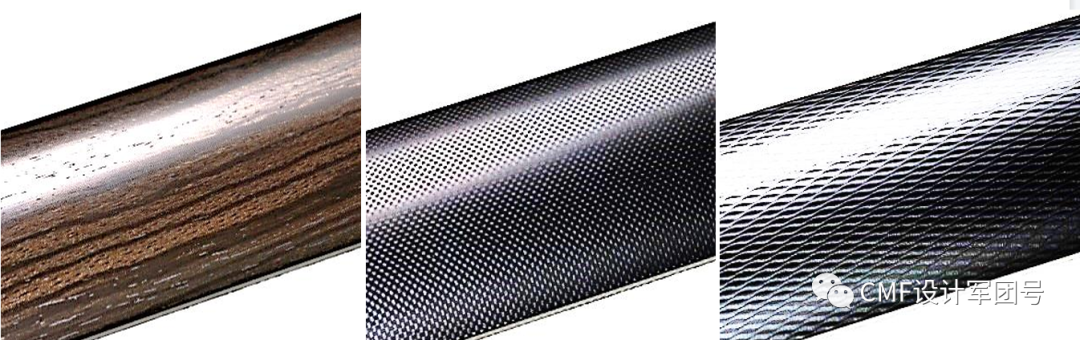

一、Cubic Printing

这种是将印刷在特殊薄膜上的多彩图案转印到塑料、金属等各种材料上的技术。因为是将特殊薄膜浮在水面上，通过水压进行转印，所以即使 对复杂的3维形状也可印刷上图案。

工艺特点：

可以在立体的形状上转印图案
广泛应用于各类材质
丰富的花纹加工实绩与全球化之生产体制

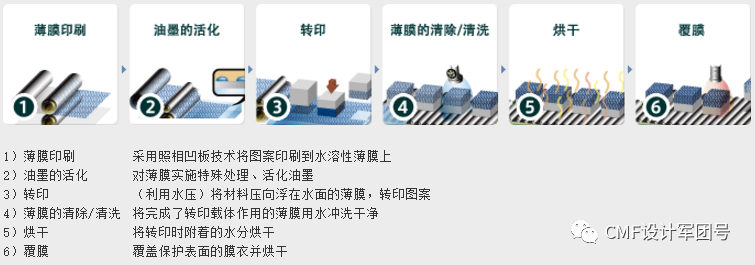

工艺流程：

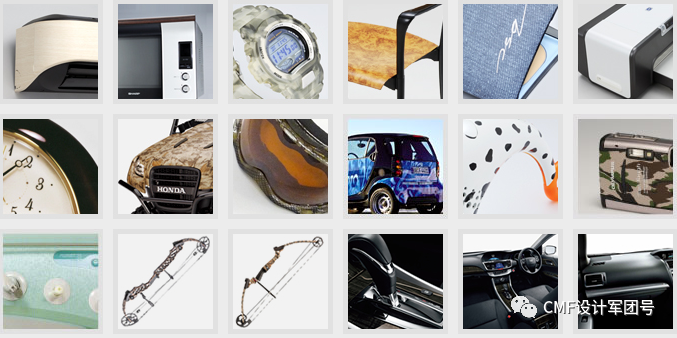

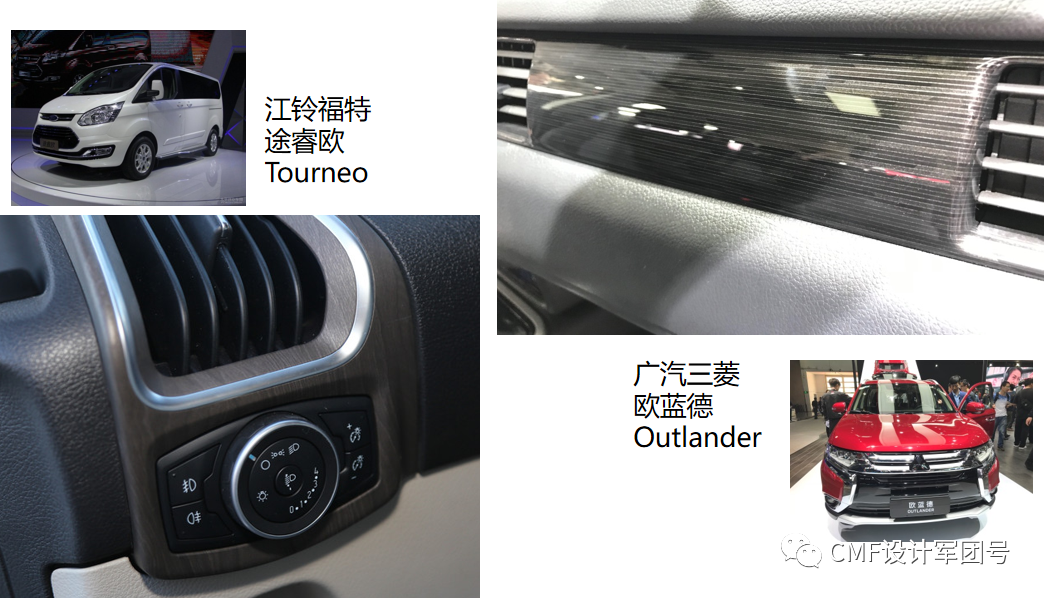

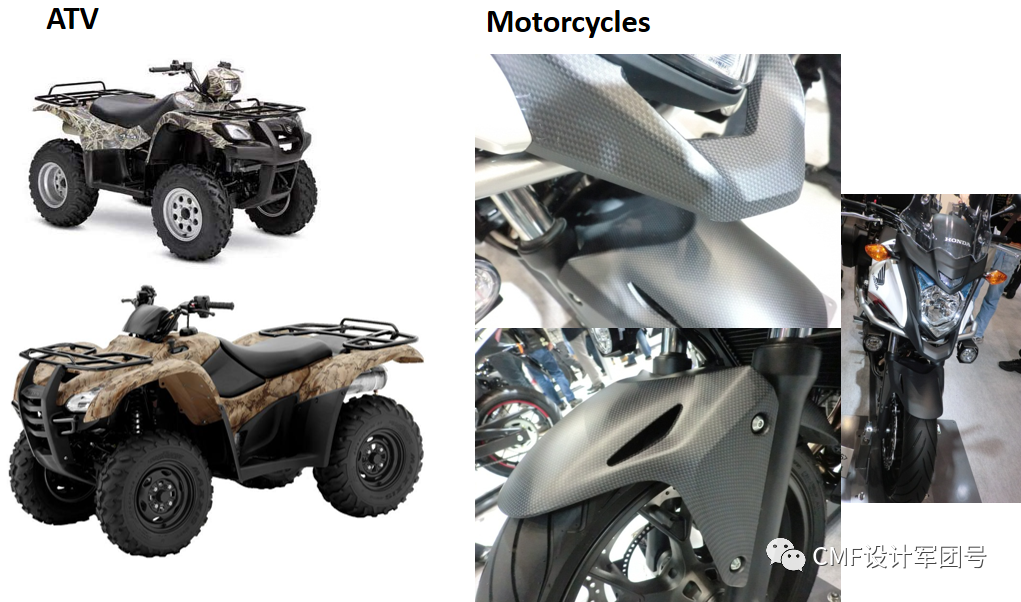

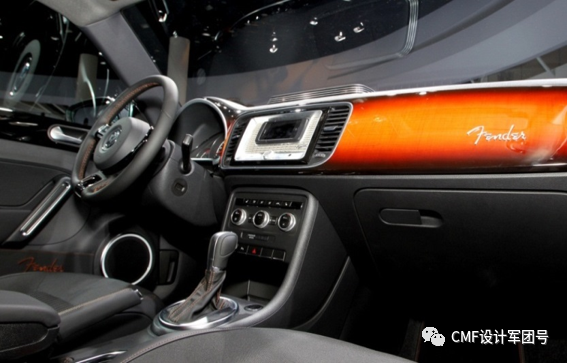

案例欣赏：

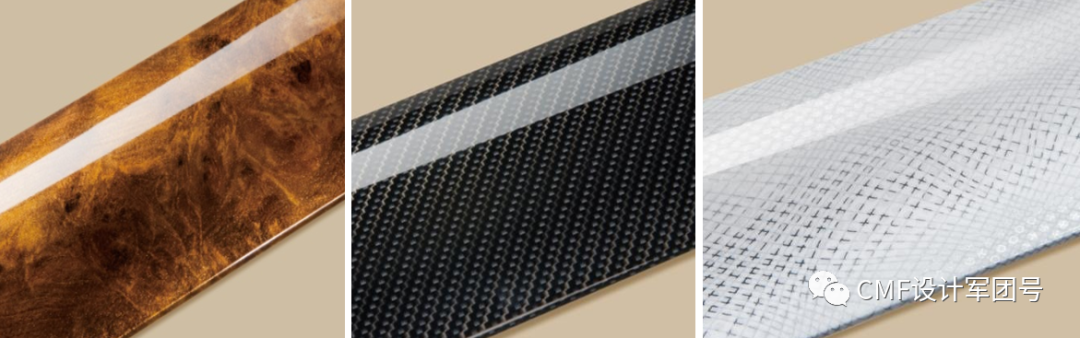

二、E-cubic

这种技术充分利用可在3维形状上印刷图案的CUBIC PRINTING®技术的长处，并通过印制技术实现了凹凸效果。相比于上一种，更环保（加工中无需喷涂等，降低了二氧化碳排放），设计质感及立体效果更强。

工艺特点：

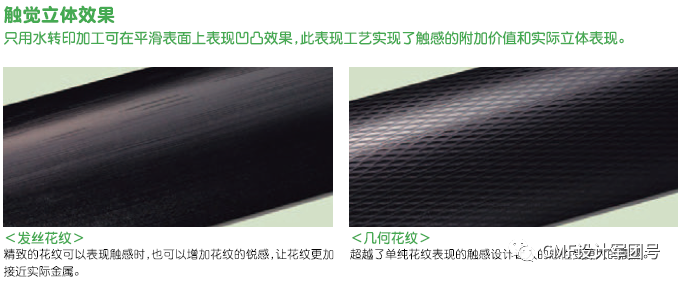

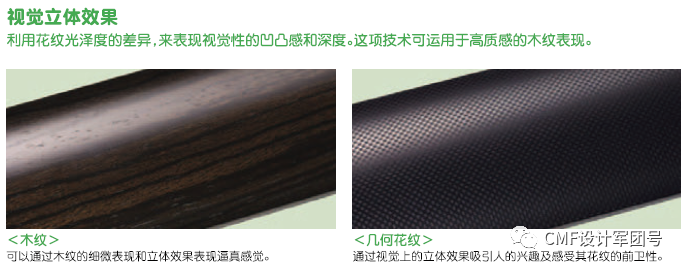

立体纹理效果表现：①视觉立体效果 ②触觉立体效果
UV固化，无需喷涂面漆的环保工艺
提升产品表面硬度（可达到铅笔硬度H级）

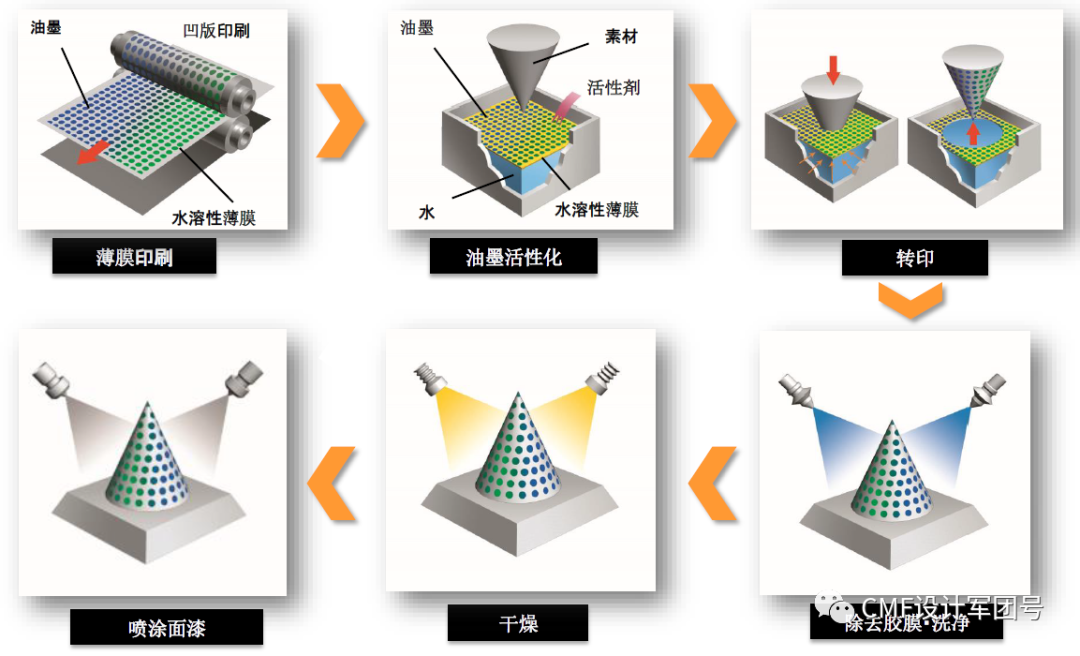

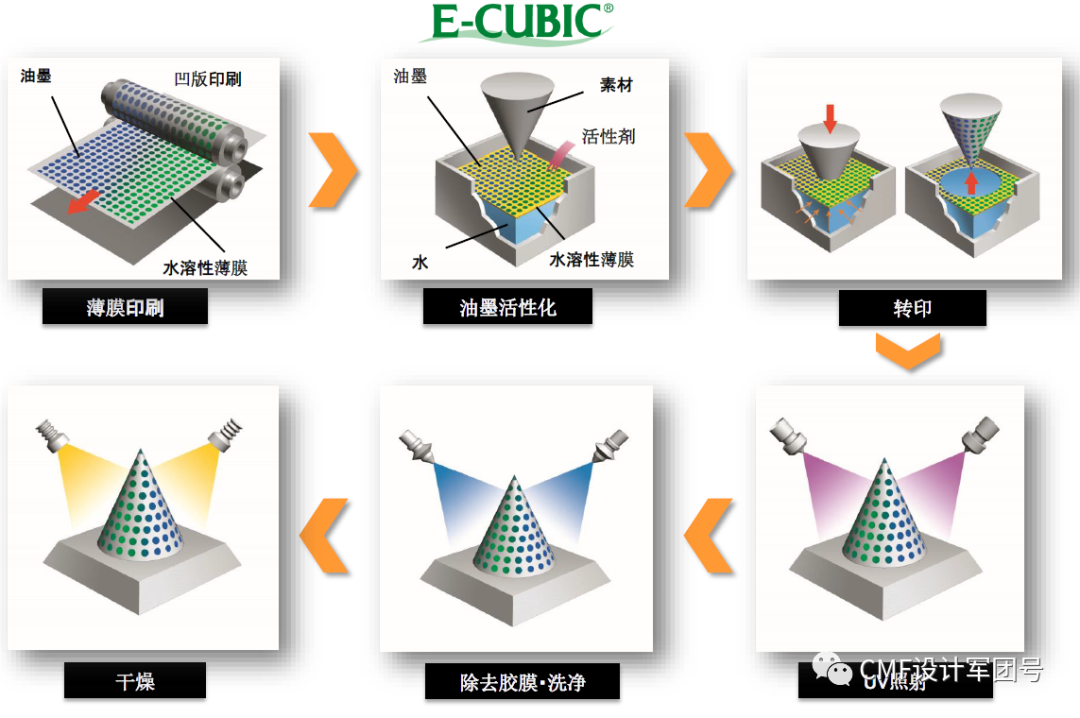

工艺流程：

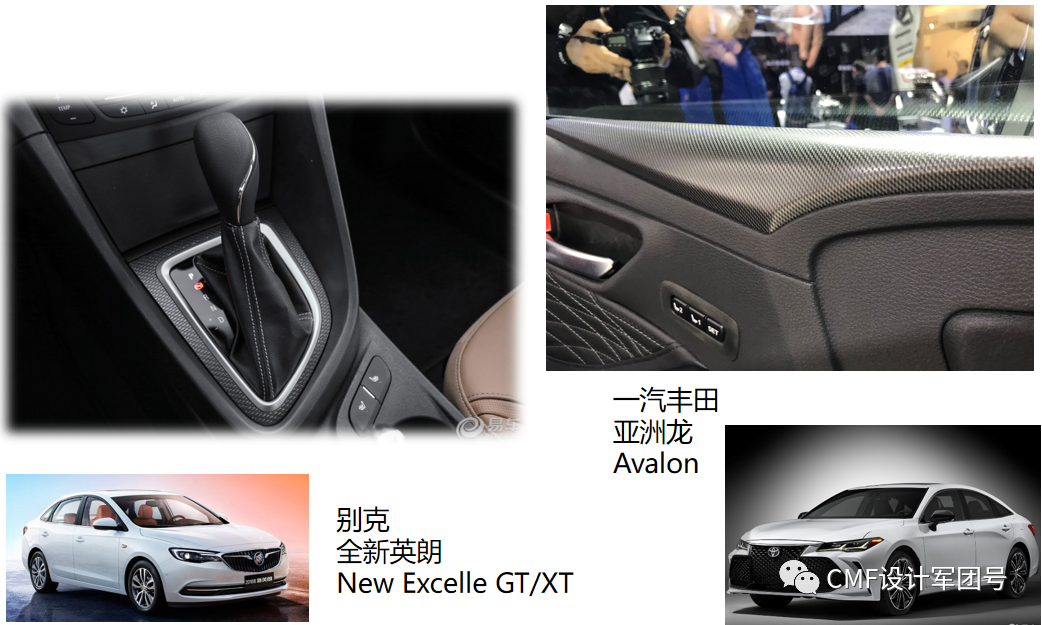

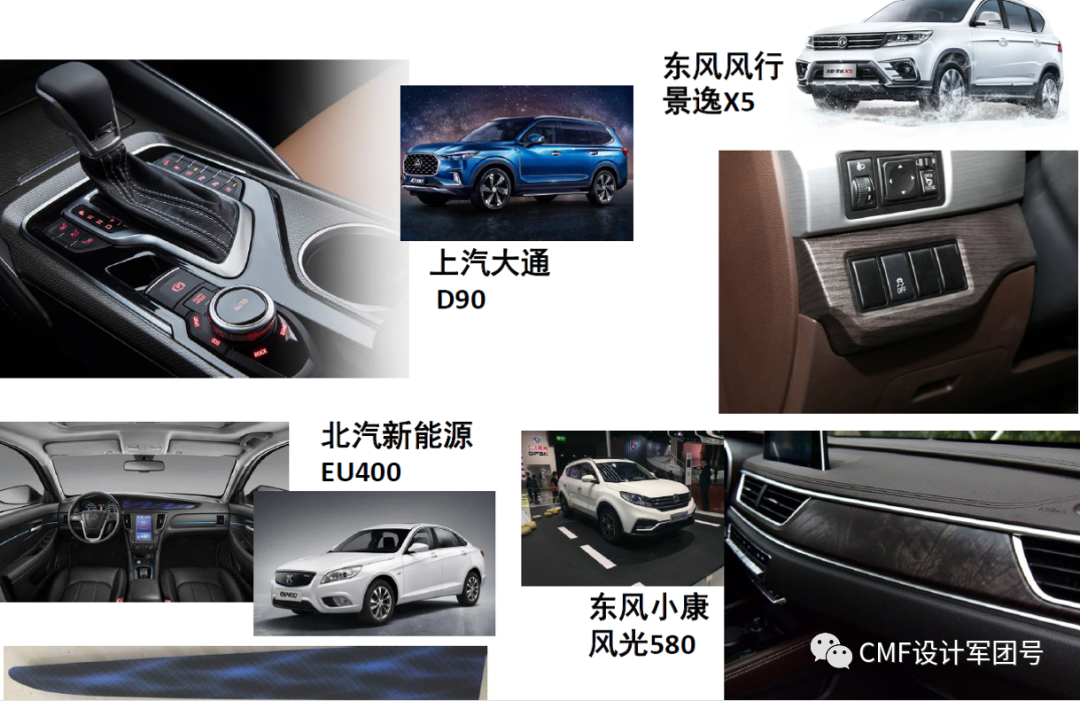

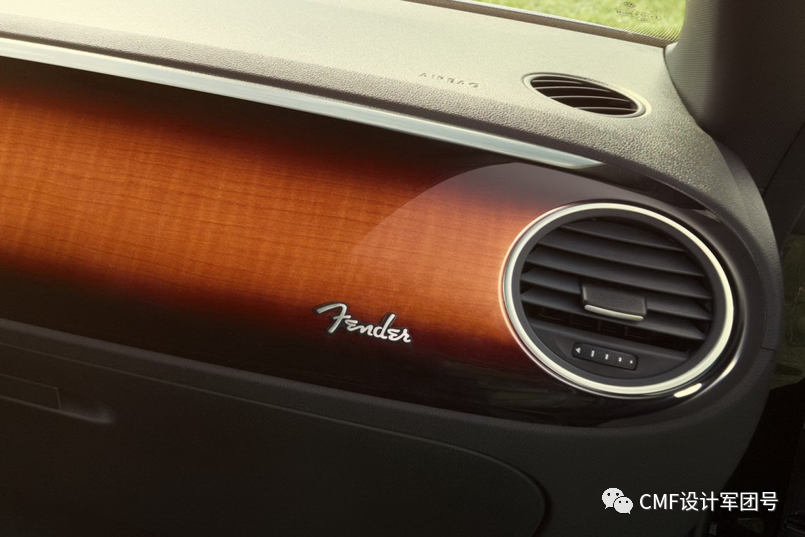

案例欣赏：

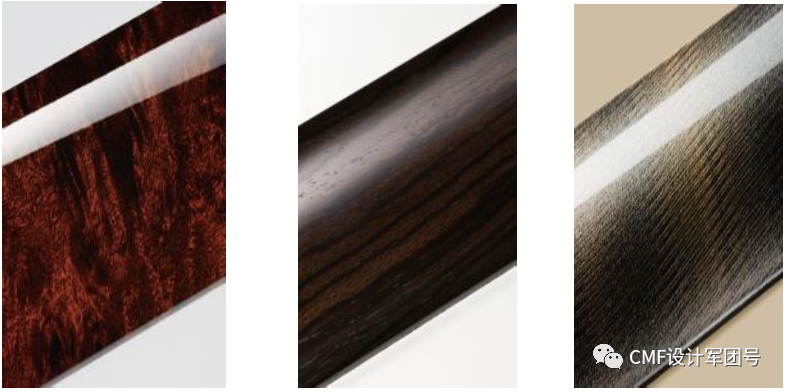

三、S-cubic

这种是在前两个的基础上又一次升级，可以提供更清晰更真实的触感。

工艺特点：

高清晰度、金属闪光、更锐利更真实的效果表现
通过控制薄膜的伸展，表现出木纹的细小纤维来实现高级木纹以及几何图案的精密度

工艺流程：

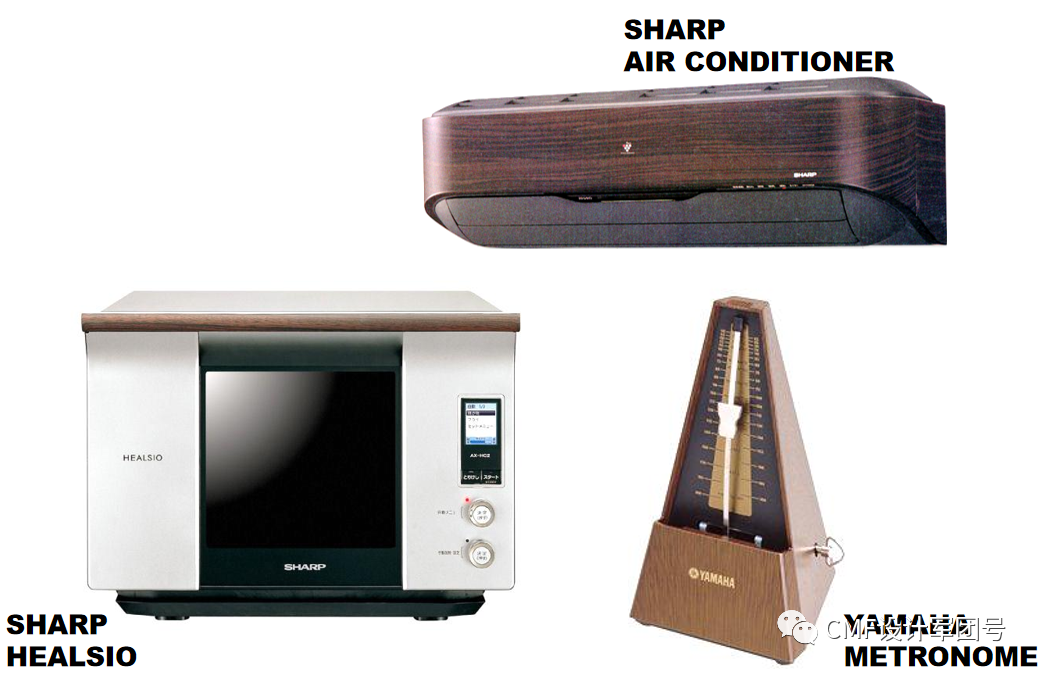

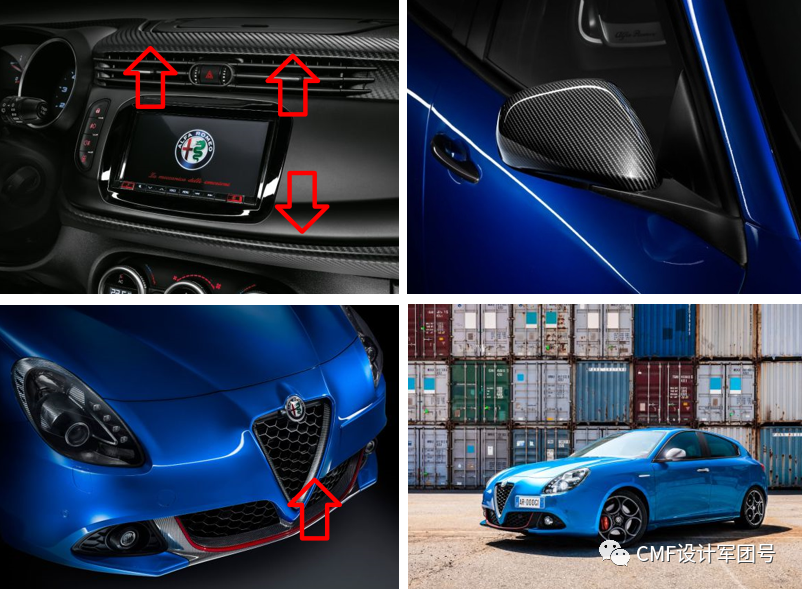

案例欣赏：

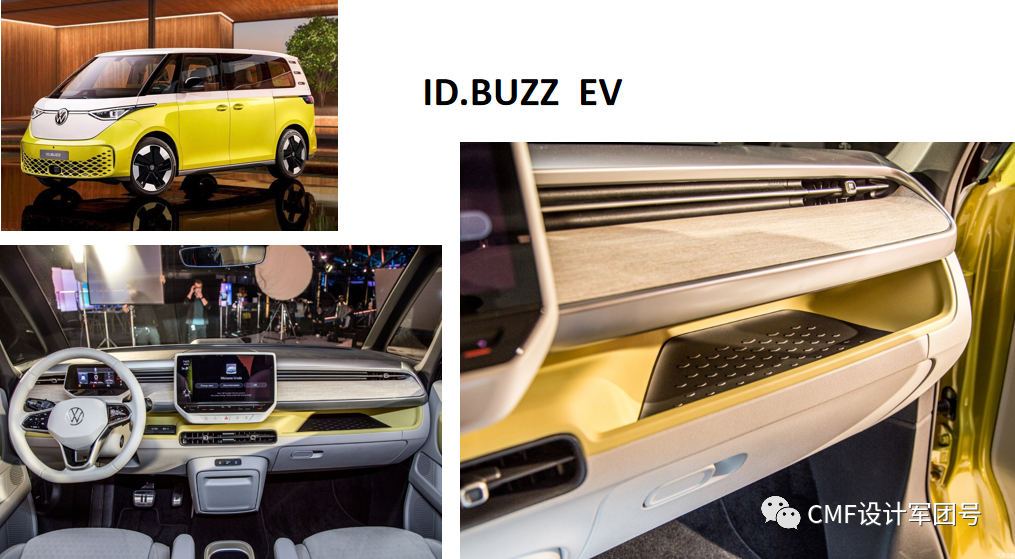

值得一提的是，前不久刚发布的大众旗下全新电动车：ID.Buzz，内饰木纹就是采用的S-cubic水转印工艺打造，这款车的内外饰CMF设计解析文章可点击查看：多图 | 大众发布全新双色电动汽车，内外饰设计解析

本文介绍的水转印技术来自Taica企业，专注水转印纹理开发、加工40余年。 由CMF设计军团编辑整理，未经允许，请勿转载！
