【教程】Rhino犀牛7电子烟建模（含教程模型领取）
用户头像
卓尔谟丨随意汉化

犀牛建模教程
PS：模型+详细视频教程领取方式见文末

建模分析


这个模型属于比较基础的曲面建模，其中只涉及到少数需要分的面，就是头和杆子的连接处，整体较简单。

建模步骤

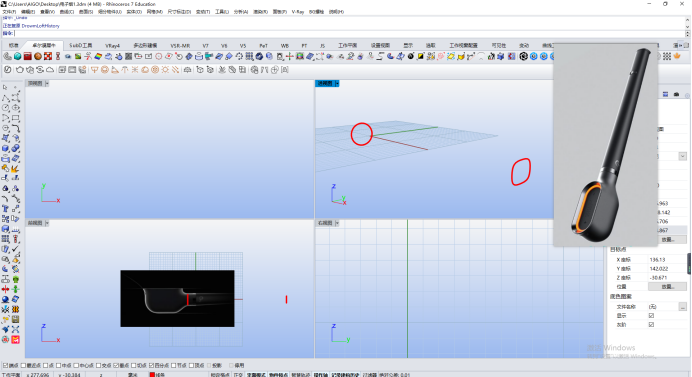

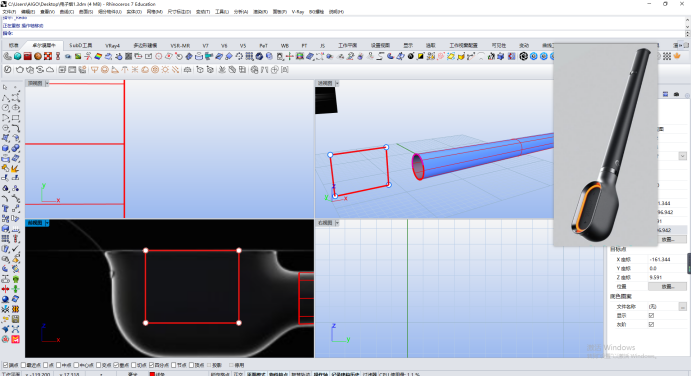

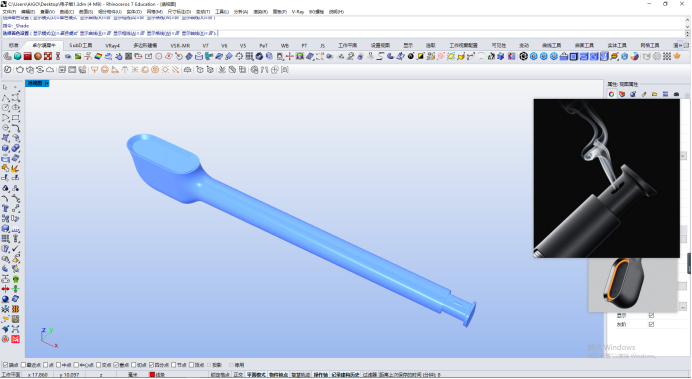

01、首先我们先开始做杆子部分，我们首先画出首尾截面线的形状，一端为圆形一点偏方形（方形可用可塑性圆调节得到）

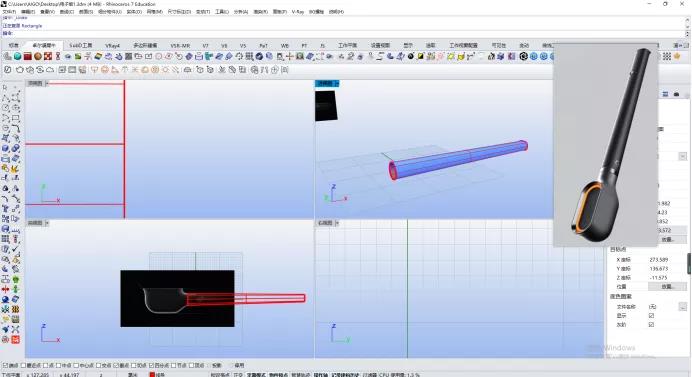

02、利用放样命令得到杆子的曲面

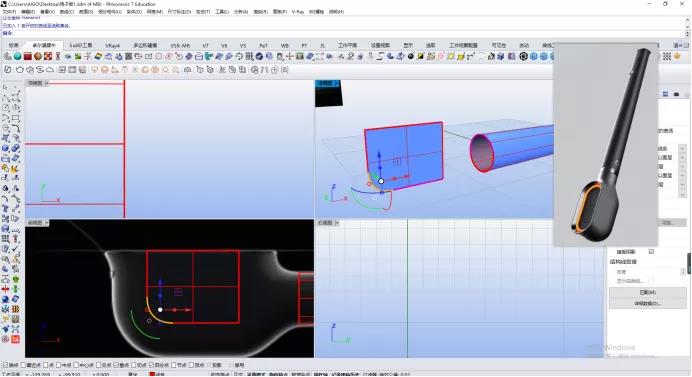

03、开始做头部曲面，头部曲面除混接部分可以看做一个平面有一个角进行倒角。


我们首先画出平面的位置然后进行倒角，再利用封闭平面生出曲面

undefined

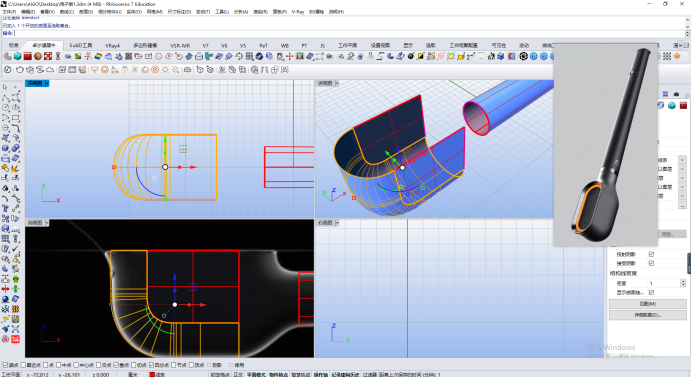

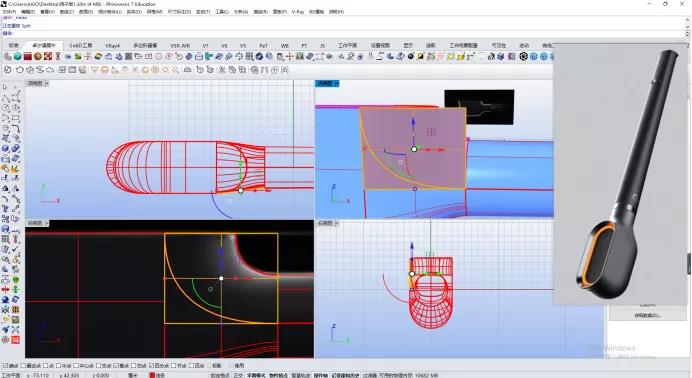

04、利用混接曲面做出前方弧面



05、iso分割掉上面一部分

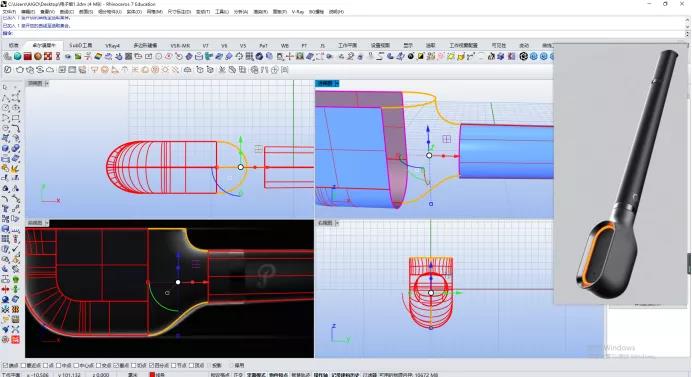

06、画出上方圆弧以及截面线造型利用双轨做出曲面

undefined

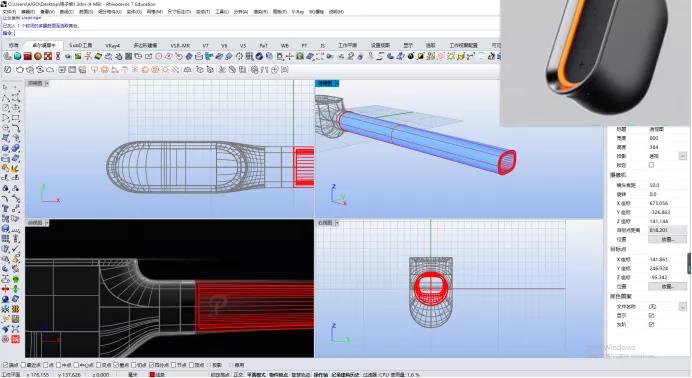

07、头部做好了，就可以接中间的部分了，我们先画出边缘的几根曲线

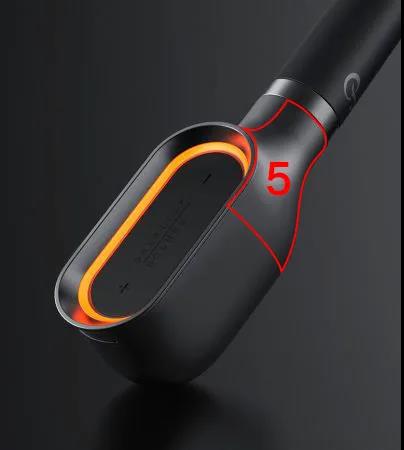

08、我们再次对这个5边面进行细分，分为上方的小五边面和下面的四边面下面的四边面直接分割边缘后利用混接就可以做出

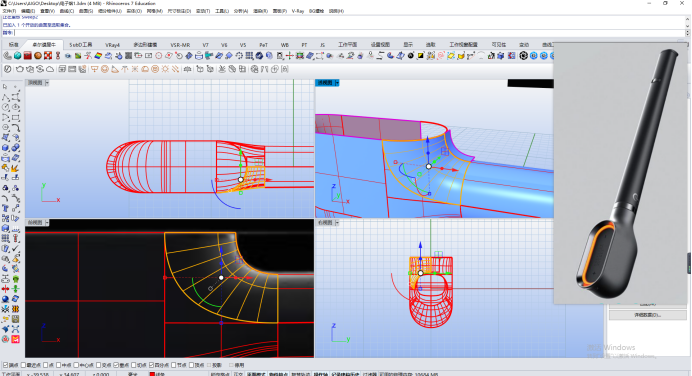

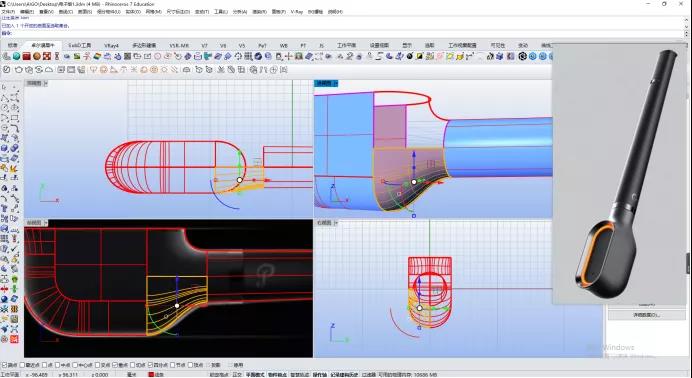

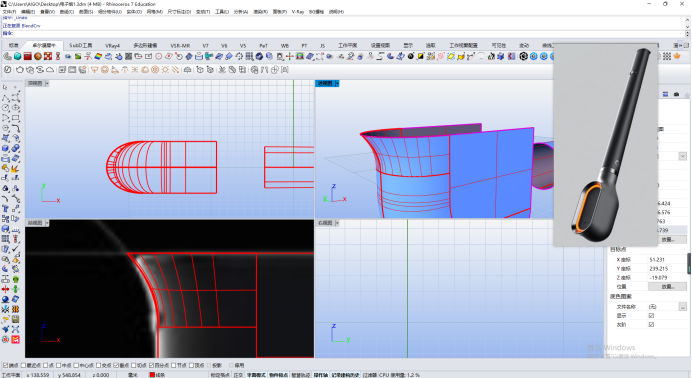

09、下面我们就可以开始补这个五边面，从曲面趋势分析这里我们画出一条曲线作为中间的分面

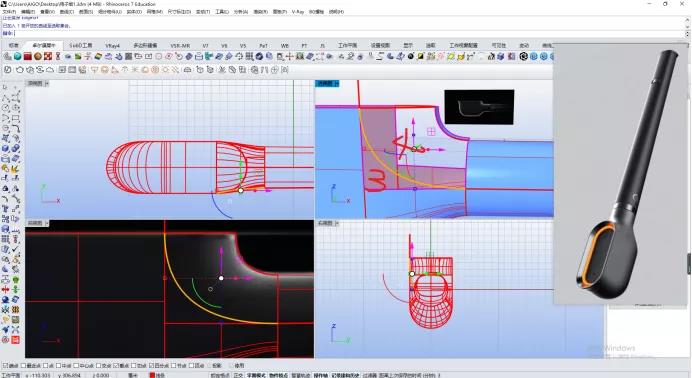

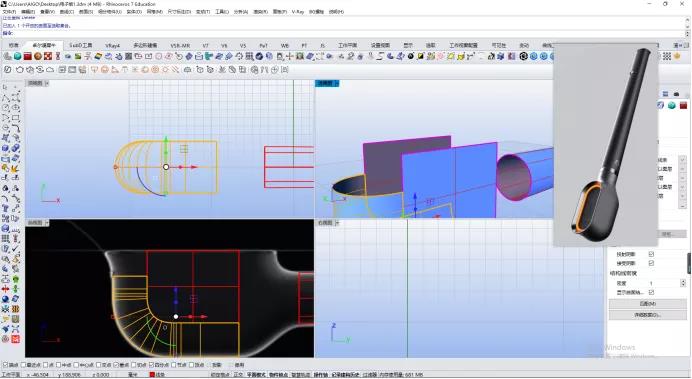

10、这里先利用延2曲线挤出面，再用面进行匹配后切掉多余部分得到这个三角面

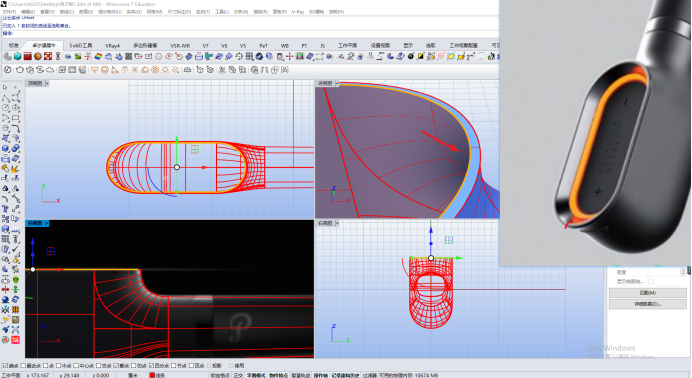

11、利用双轨做出最后的四边面，做好后另一半镜像

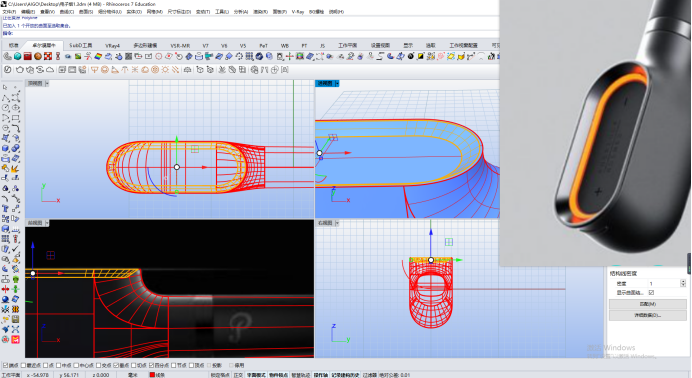

12、开始做头部内侧，这里直接向内偏移外部的线段，再利用封闭平面生面即可



13、同样的方法做出其他的面

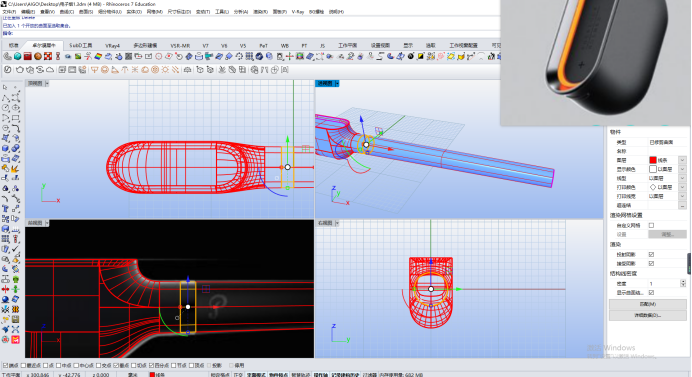

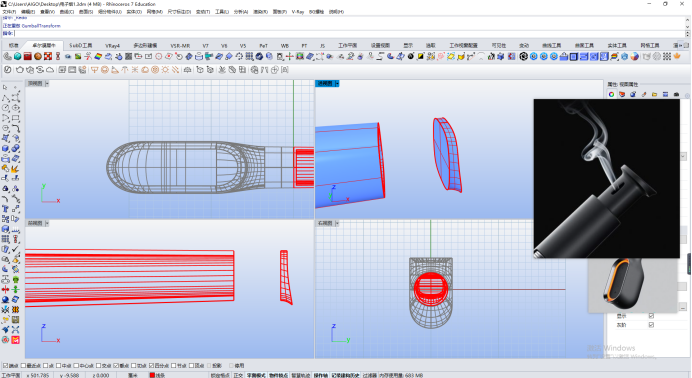

14、开始对这个模型进行分模，首先先分出中间圆环部分

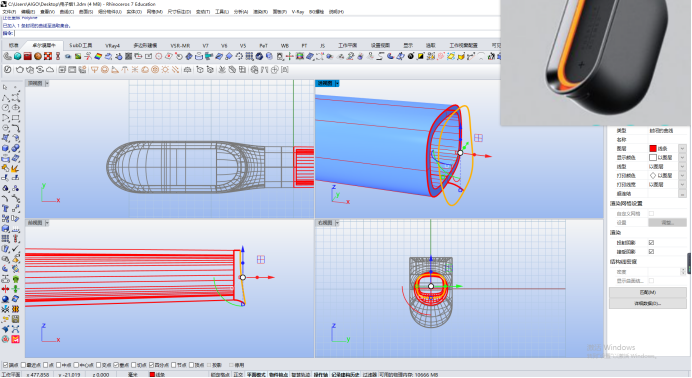

15、将杆子部分封口后进行抽壳

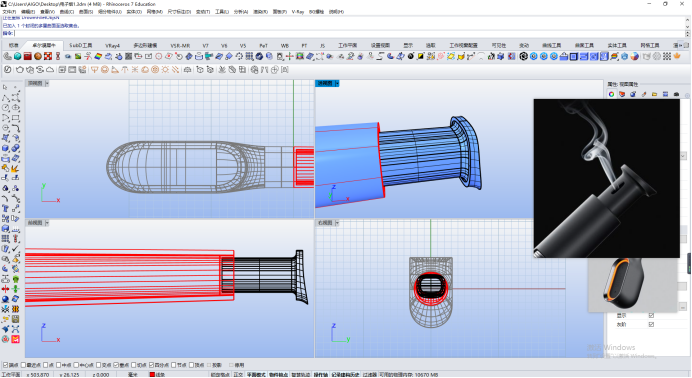

16、开始做杆子尾部的造型，这里利用刚开始的这条线段调整得到尾部造型曲线，然后再画出截面线的造型利用双轨生出曲面后进行封口

undefined








17、复制内侧曲线进行拉伸，然后和尾部进行布尔并集倒角

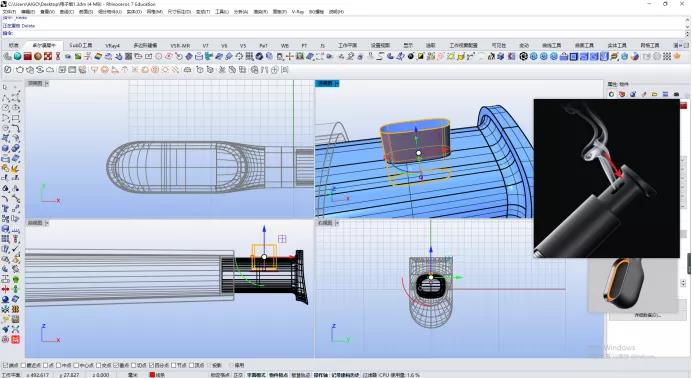

18、做一些简单的缺口凹槽，画出造型后直接布尔

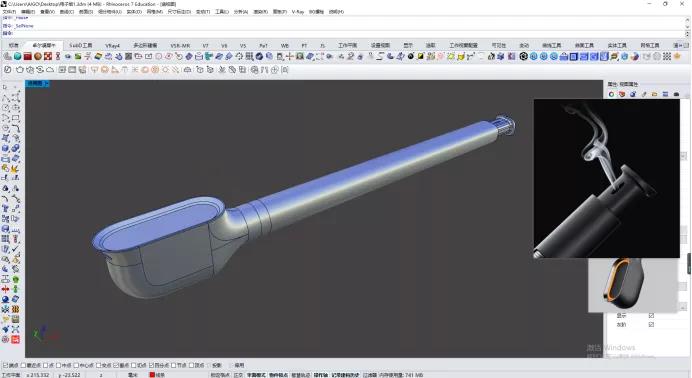

19、再对头部的部件进行抽壳得到最终模型

undefined




模型及教程领取方式

关注站酷账号

添加 zem7259

备注站酷就好啦
