【教程】Rhino犀牛7剃须刀建模（含模型领取）

卓尔谟丨随意汉化

建模教程

建模分析

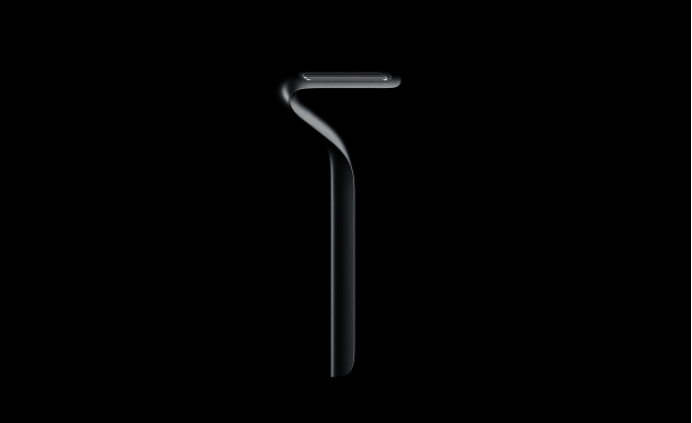

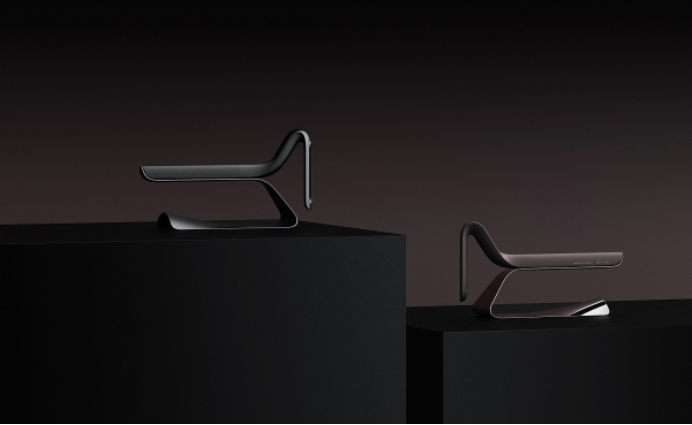

本次教程的剃须刀为流线型造型，机身部分造型为渐消扭曲状，基本思路是通过画好线来进行网格生面，最后进行相应的倒角处理，最后完成细节建模。

1、画出空间线；2、通过网格生面扫生成剃须刀的把手部分；3、对剃须刀主体部分进行倒角；4、细节调整。

建模步骤

01、打开犀牛，在犀牛前视图里导入参考图，调整位置。（可以在工具-选项-工具列中找到该命令，在这里可以找到所有命令）

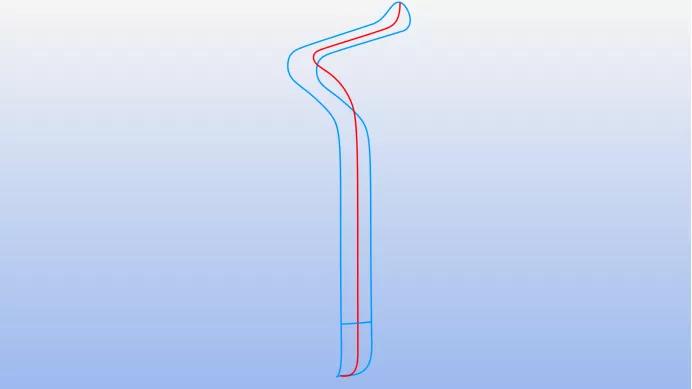

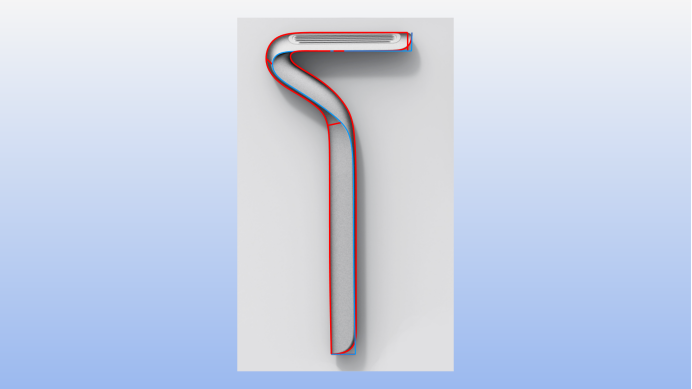

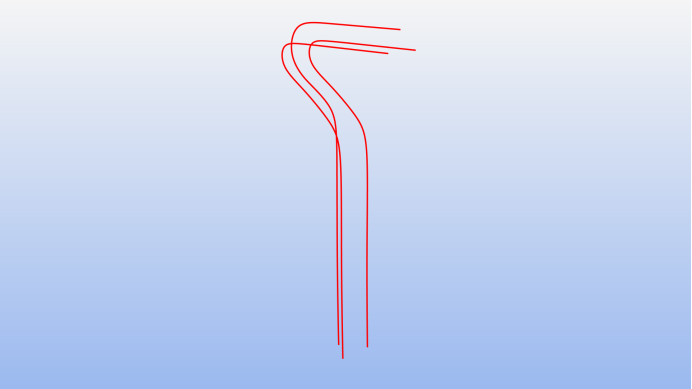

02、首先从底部右边点开始画线，画出造型趋势线，线点尽量排列均匀，点数不要过多。画出造型趋势线，调整好造型。

03、按住ALT对刚画好的线进行复制，调整造型趋势，画好第二条造型线。

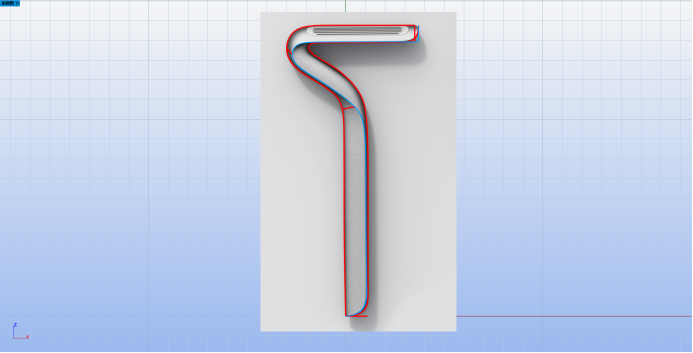

04、接着将刚画好的轮廓线向外平移8cm(根据大概尺寸估算)，然后将平移的轮廓线进行x轴对称，作出剃须刀的厚度。

undefined

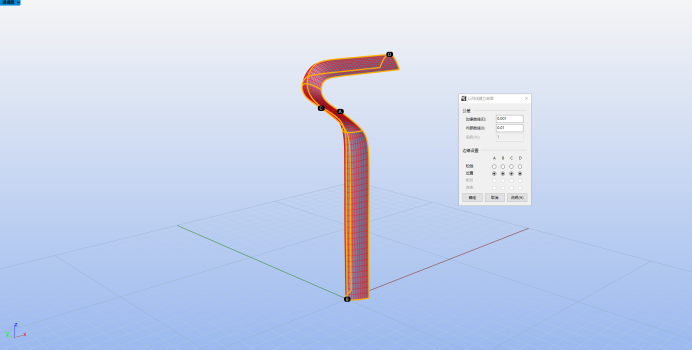

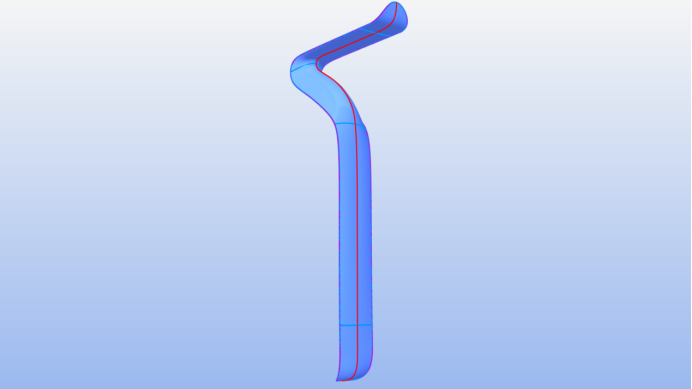

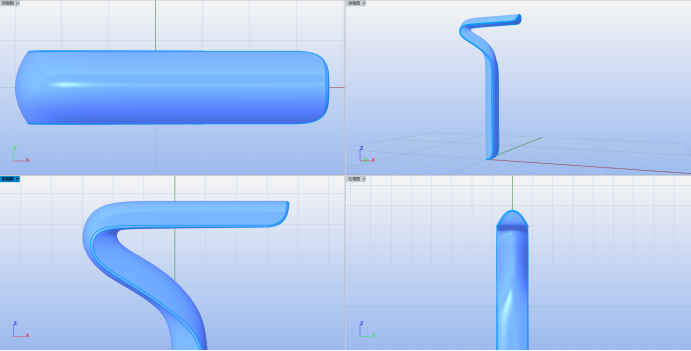

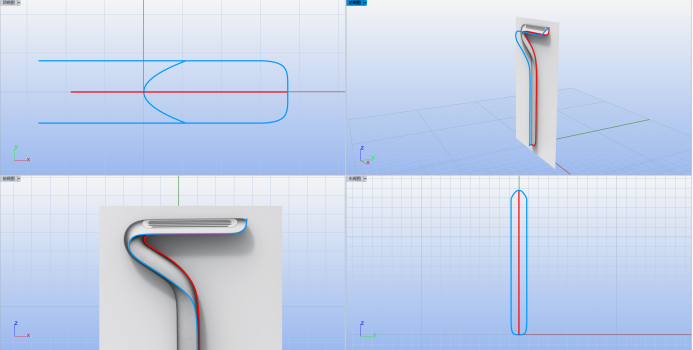

05、接下来使用内插点曲线画线，在每一个需要造型的地方使用内插点完成造型趋势的构造，使用网格生面命令，全选所有线条进行曲面生成。

undefined

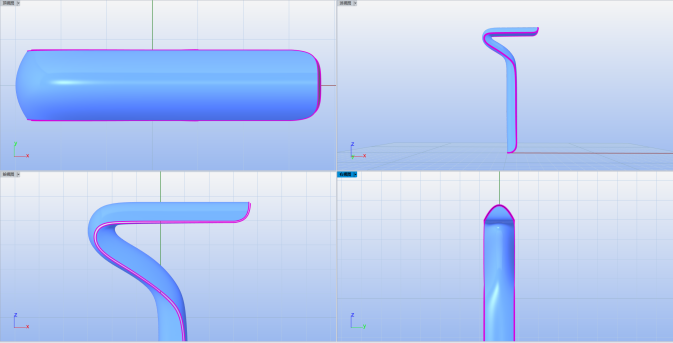

06、接下来将其中一条边缘线复制，调整造型，得到剃须刀主体的内造型线。这样一方面是为了节省时间，另一方面保证每条线点数一致且均匀排布，这样做出的面才是均匀的。

undefined

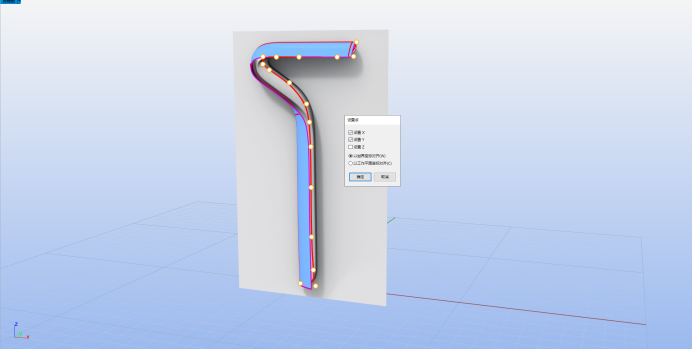

07、对中间造型线上所有点进行拍平操作。

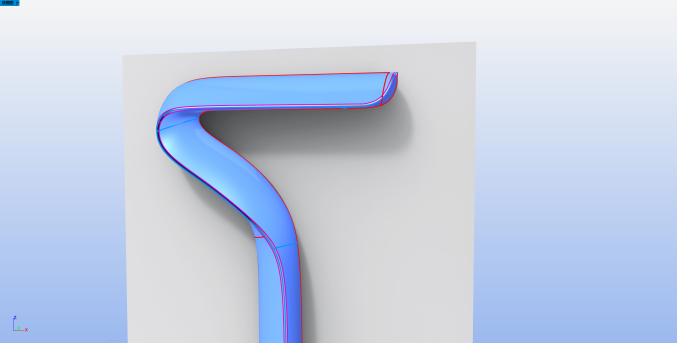

08、接下来画出底部内侧面的轮廓，用该轮廓线对外侧面进行修剪。

undefined

09、复制连锁边缘线，将曲面边缘线复制出来。

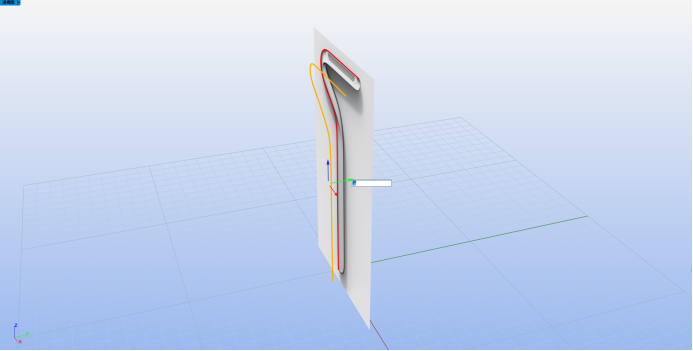

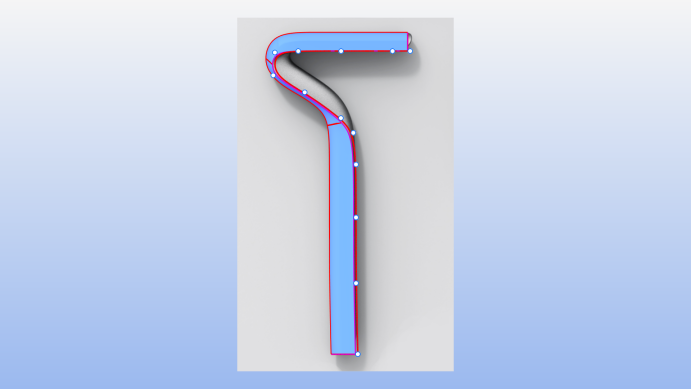

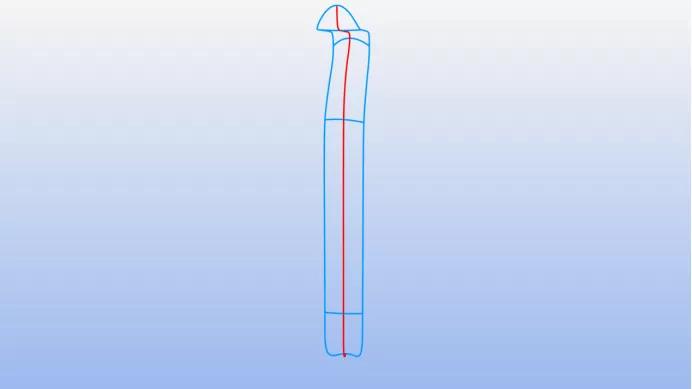

10、利用内插点画线，将需要进行造型塑造的地方用内插点画线表现出来。

undefined

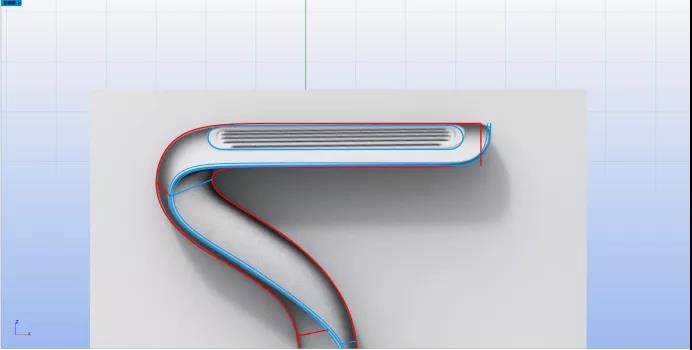

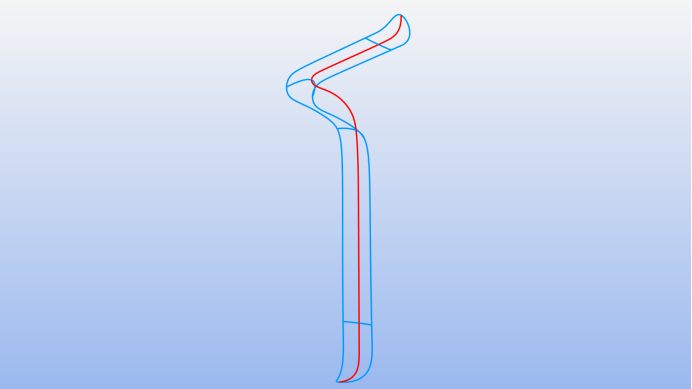

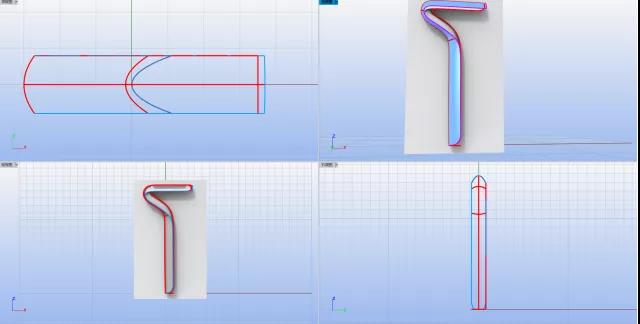

11、将中间轮廓线（图2-3-2中蓝色线）用红色线打断，使用网格生面进行生面处理。

undefined

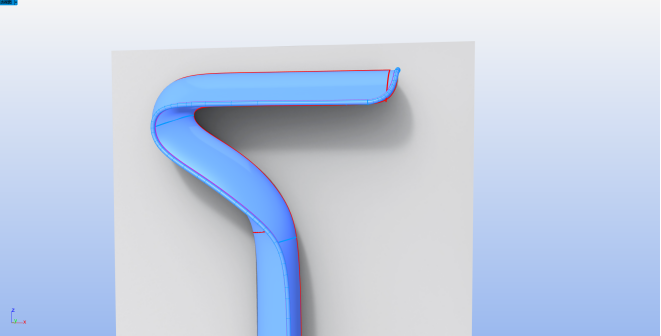

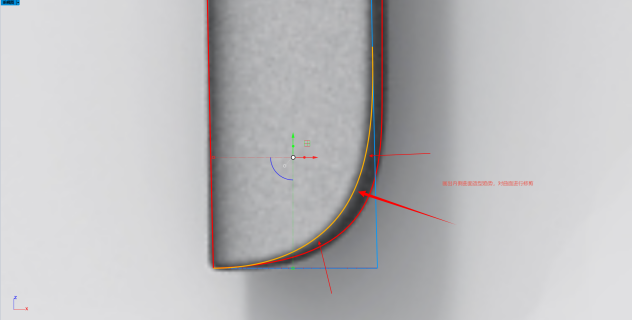

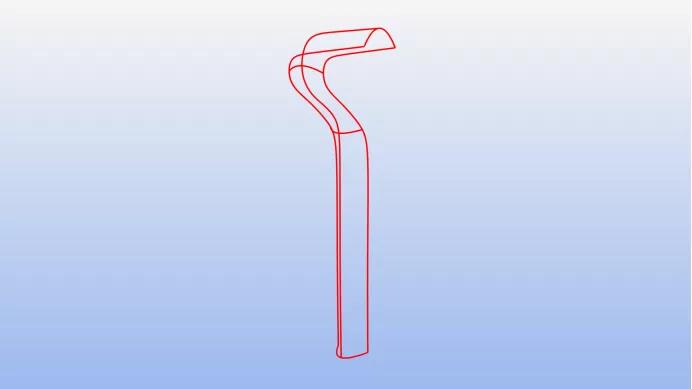

12、接下来利用之前画好的轮廓曲线利用圆管命令进行倒角处理。

undefined

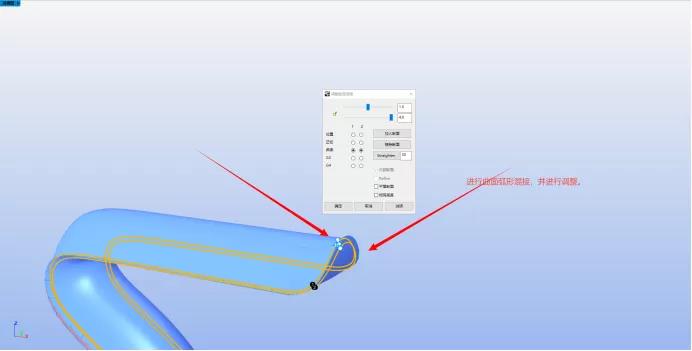

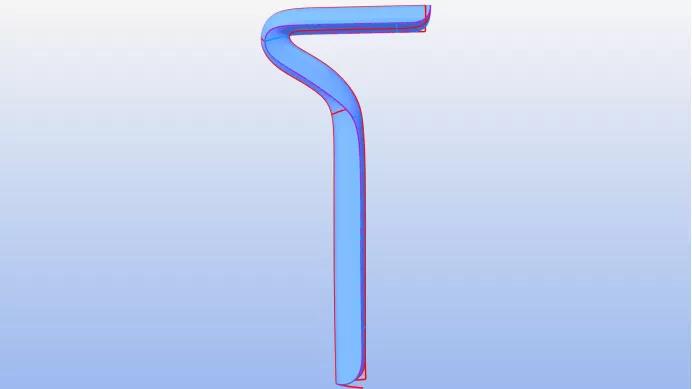

13、接下来用使用混接曲面，对刚才圆管切掉的部分进行混接，最终形成倒角面。

undefined

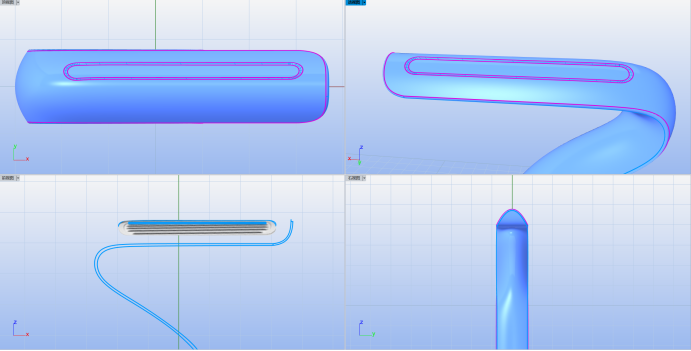

14、画出剃须刀刀口轮廓线，将轮廓线投影到曲面上，切割曲面，进行刀口的处理。

undefined

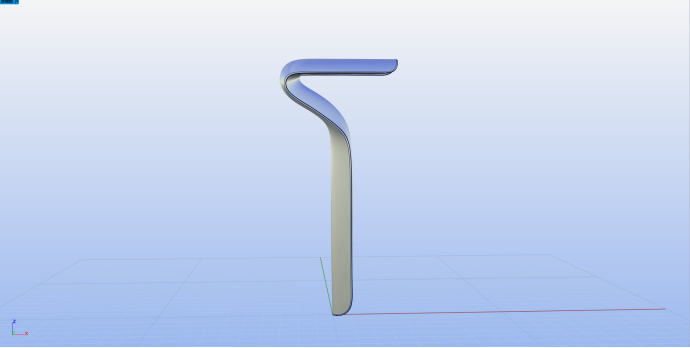

15、完成最后的细节处理。

undefined

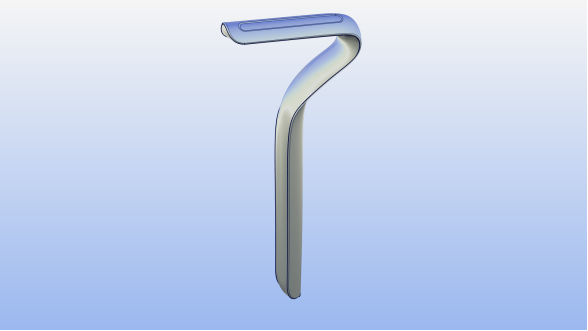

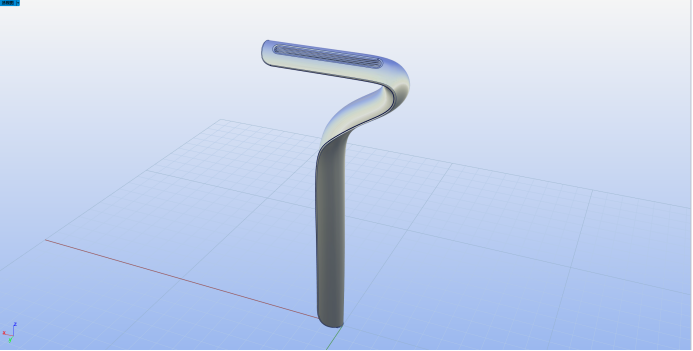

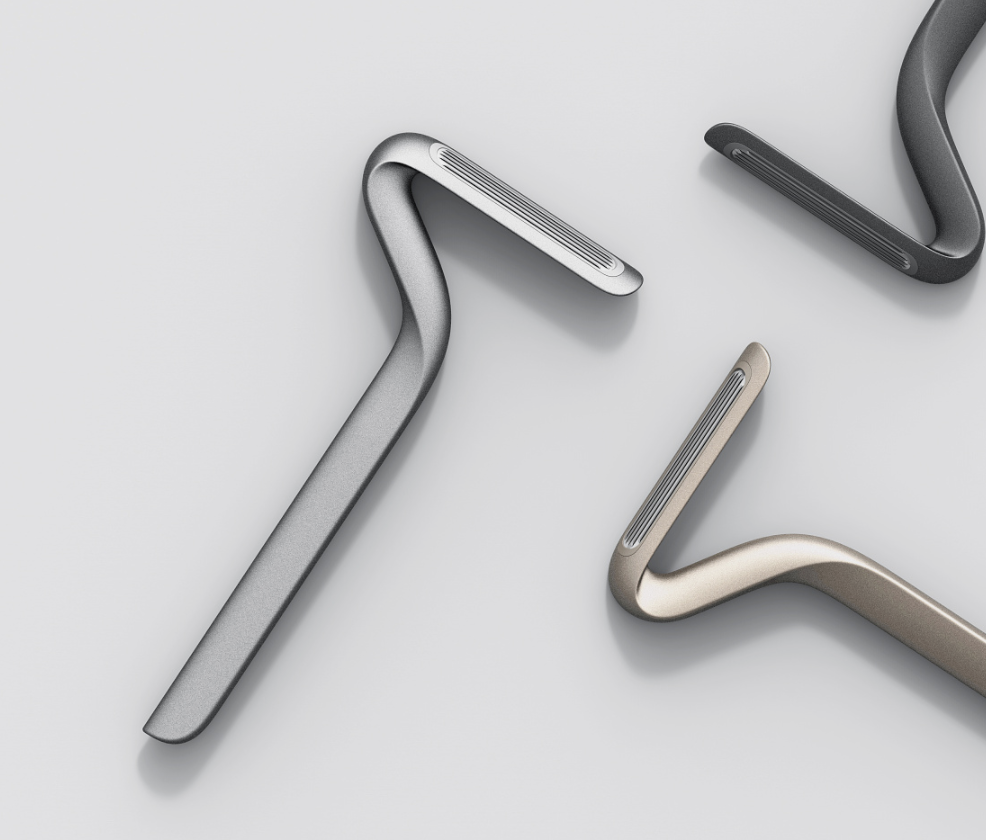

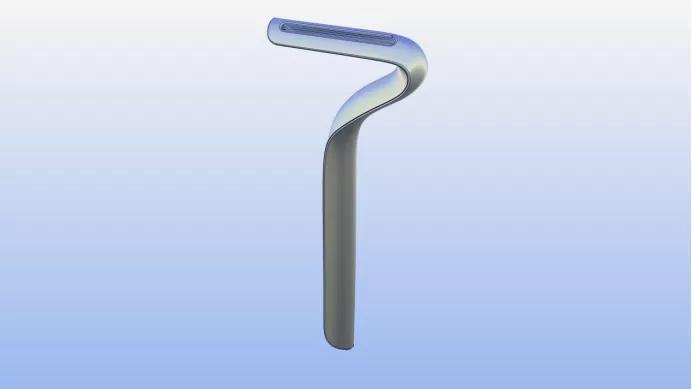

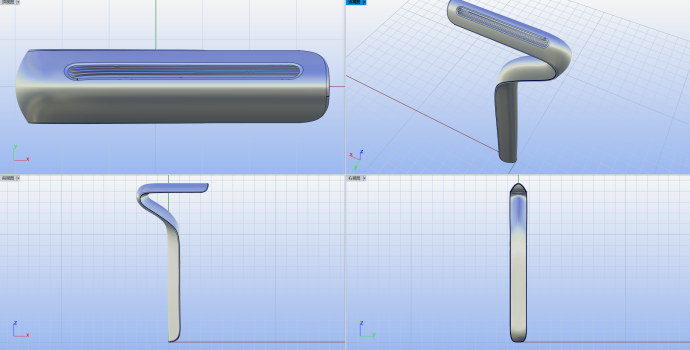

16、最终完成后效果如图。

undefined
