11种喇叭声学设计方式，你get到了几种？

Hello，先祝大家新的一年新年快乐，一切顺利呀

最近设计一款产品，里面需要放置喇叭

除了正常的对称排布或者单喇叭设计

也在思考其它的摆放方式

于是找了许多资料

这里将其中一部分品牌音箱的喇叭堆叠分享给大伙

说不定，会有其它灵感喔

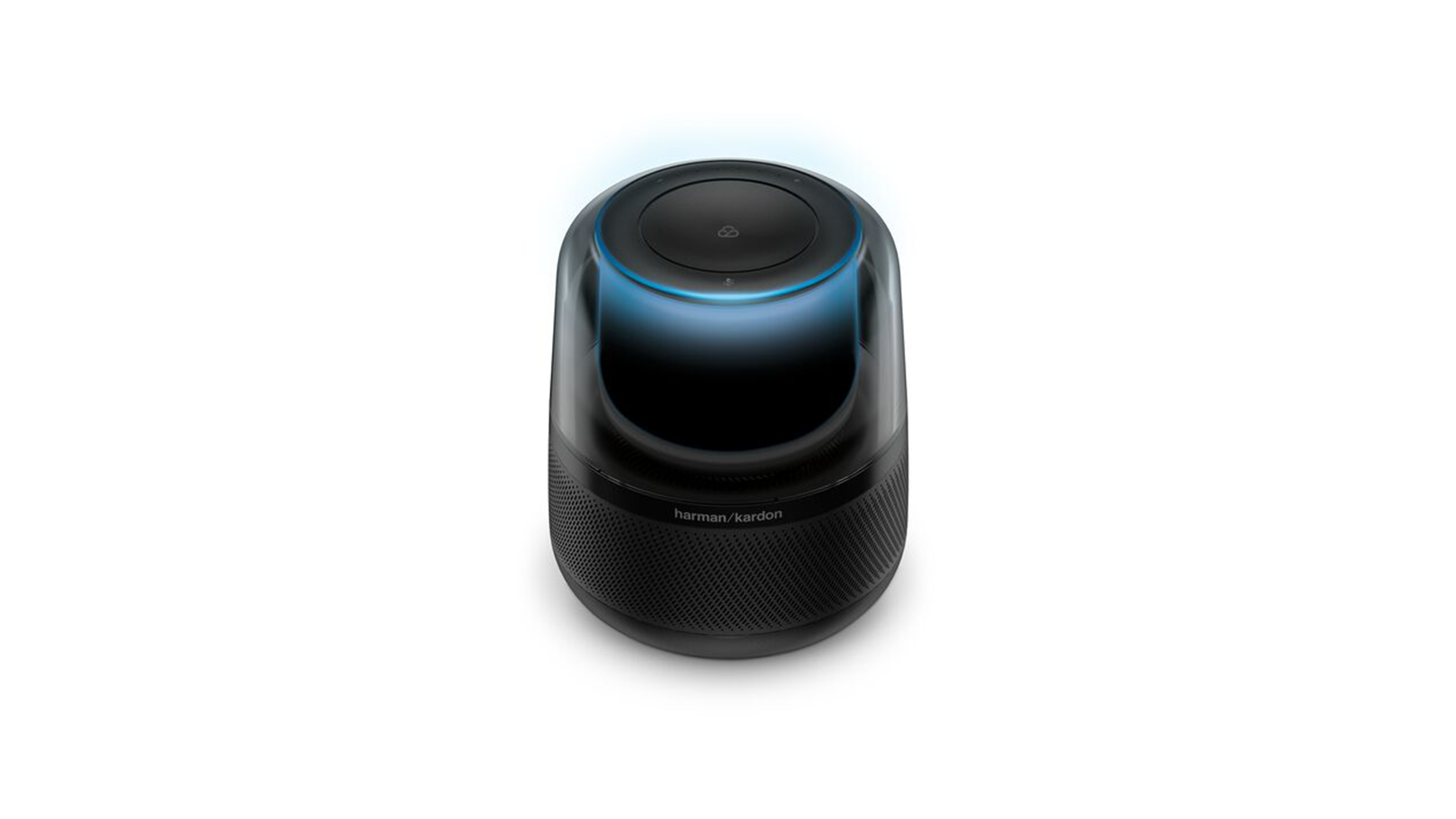

Harman Kardon Allure

中频喇叭 38mm x*3

低音喇叭 90mm

环向摆放，可以提供360环绕音效果

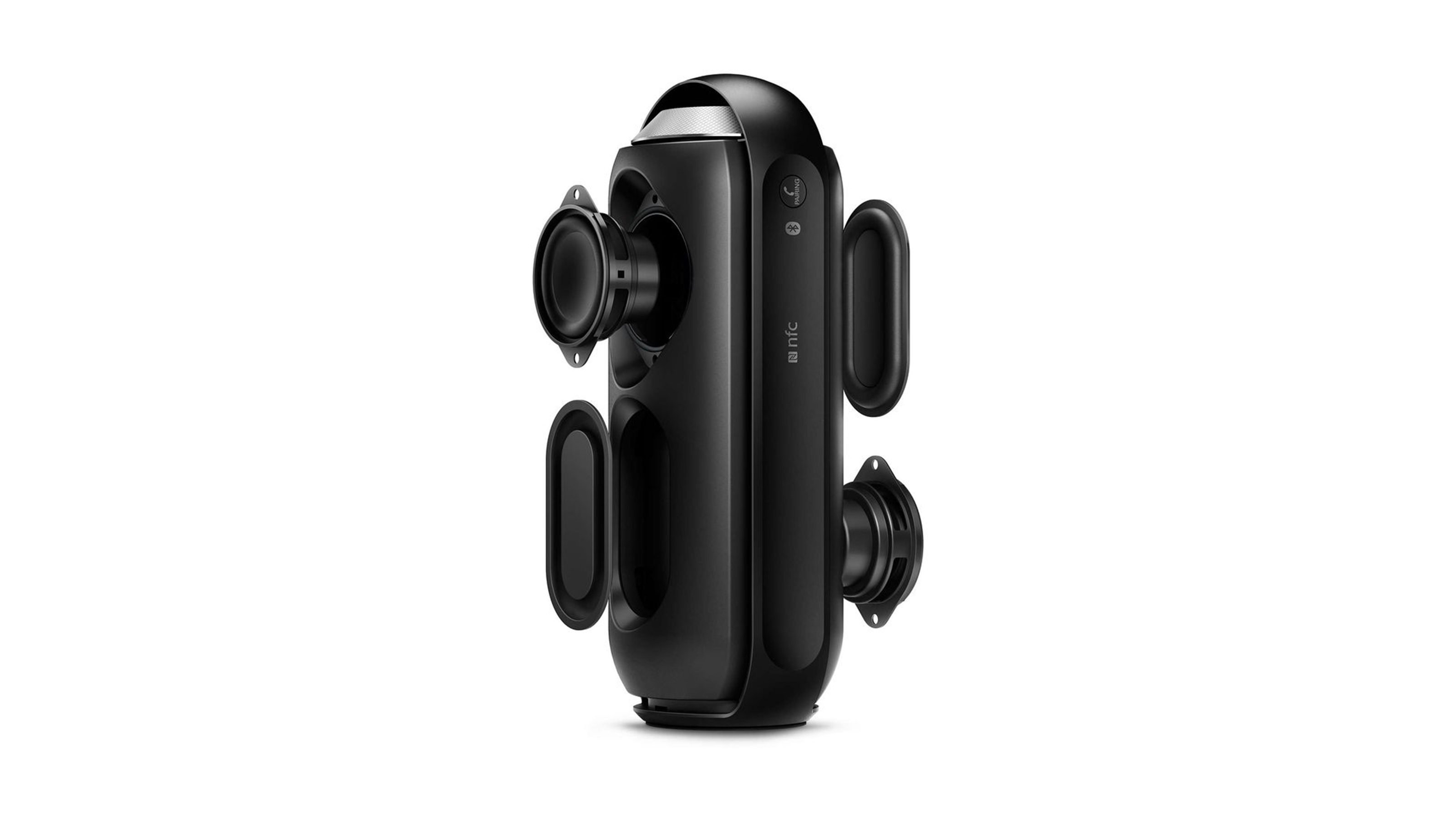

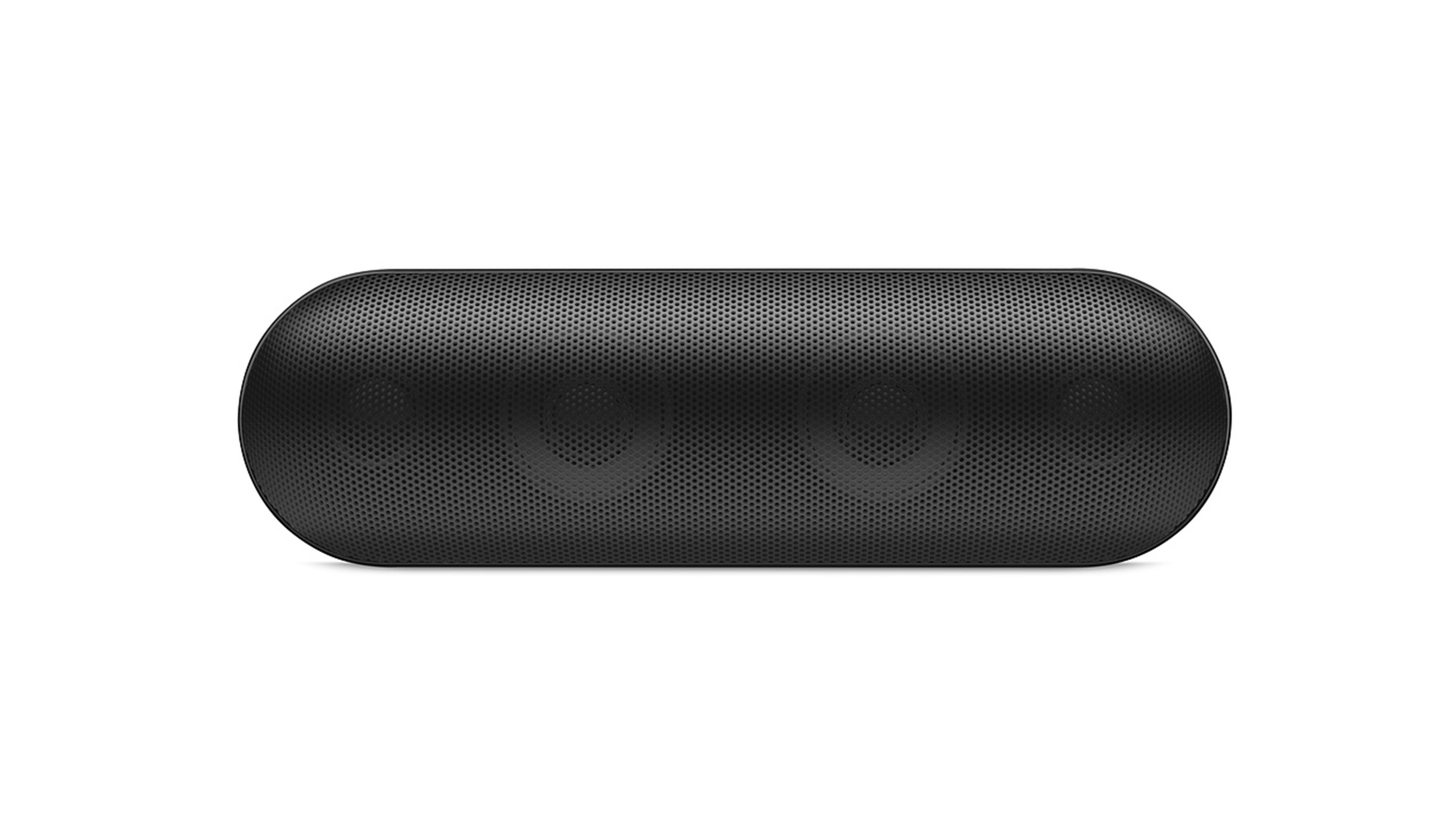

BEATS PILL+

中频喇叭 *2

低音喇叭 *2

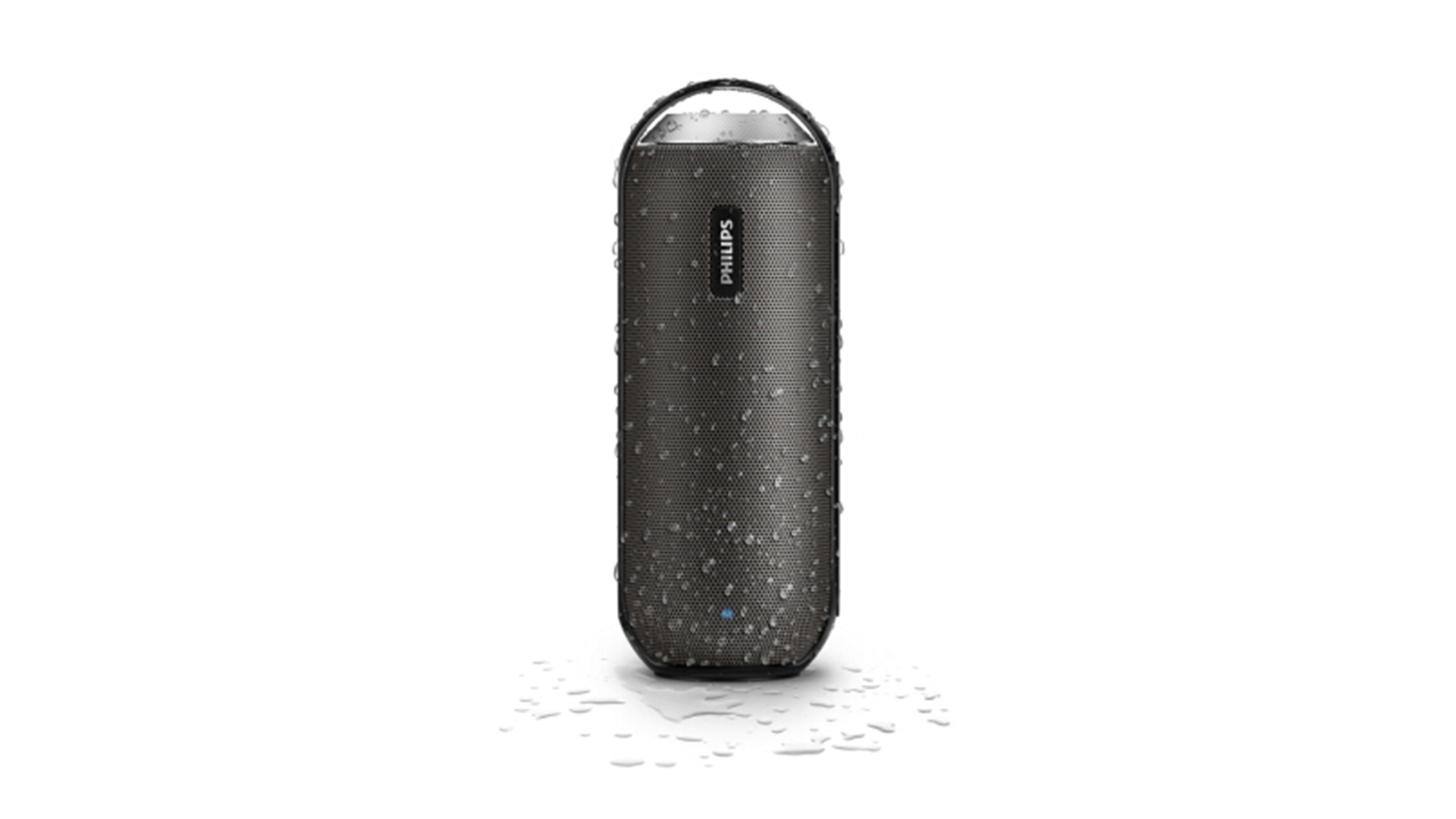

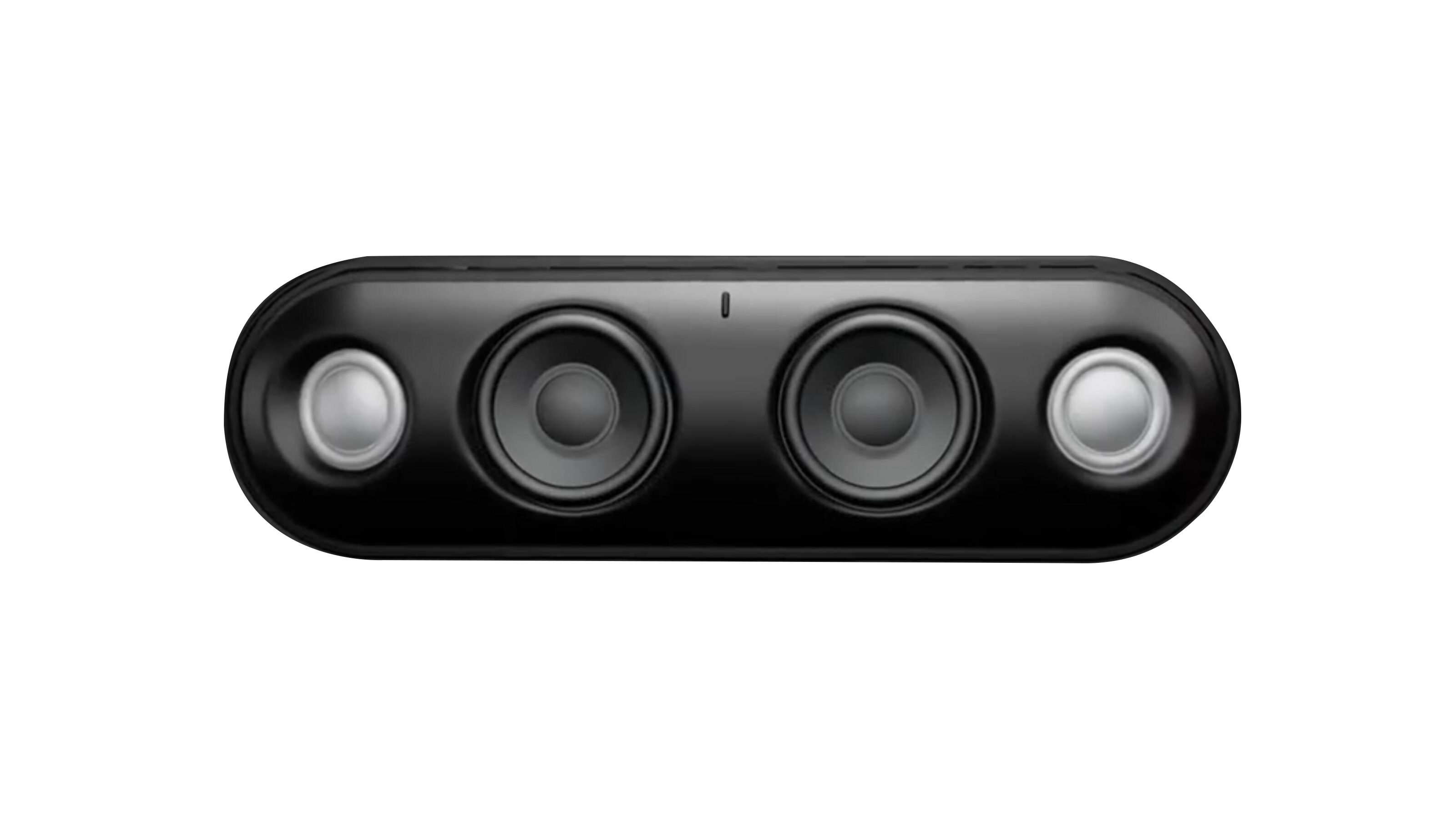

飞利浦(PHILIPS)BT6000

钕制中频喇叭 1.5英寸*2

无源辐射器 *2

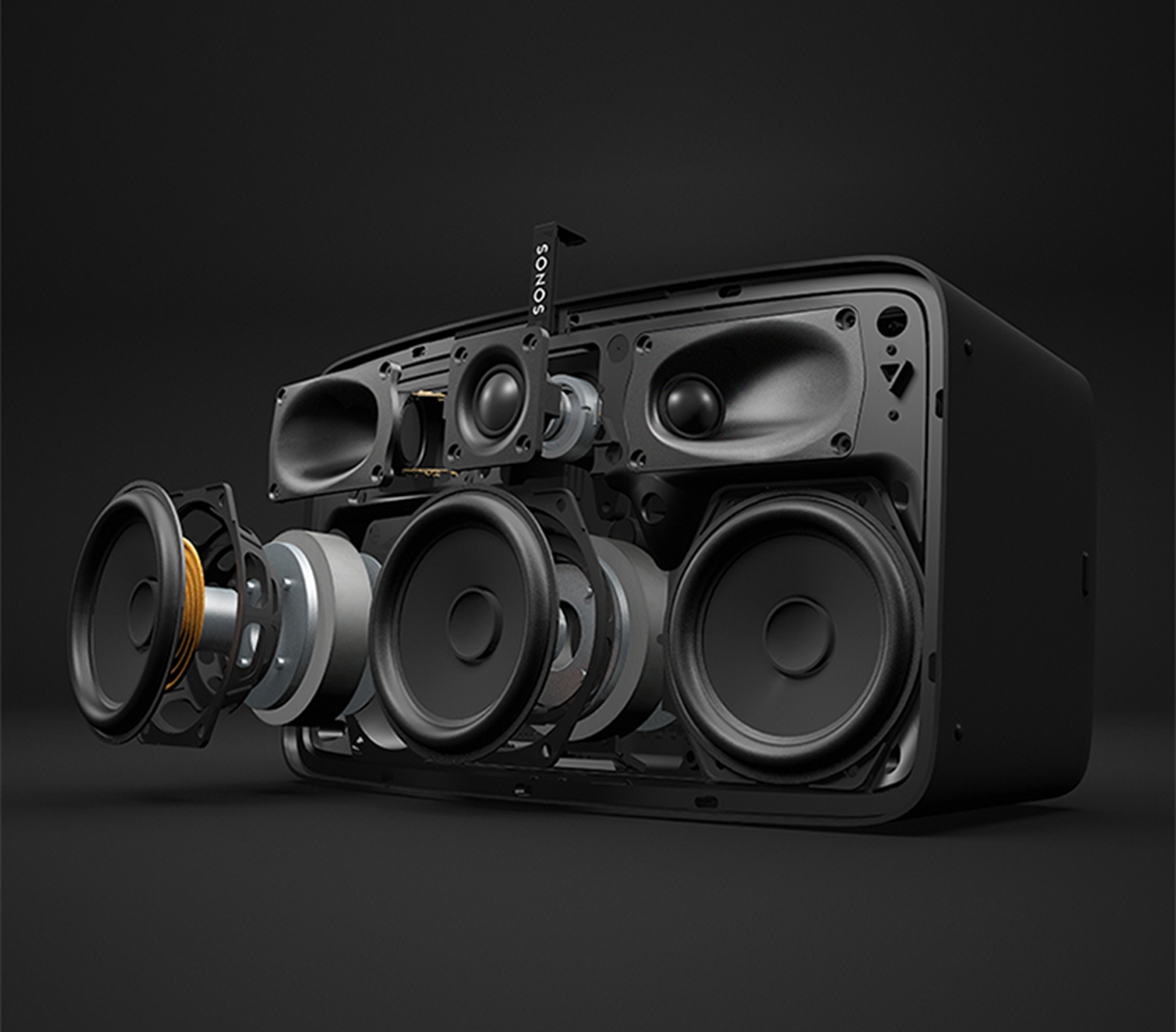

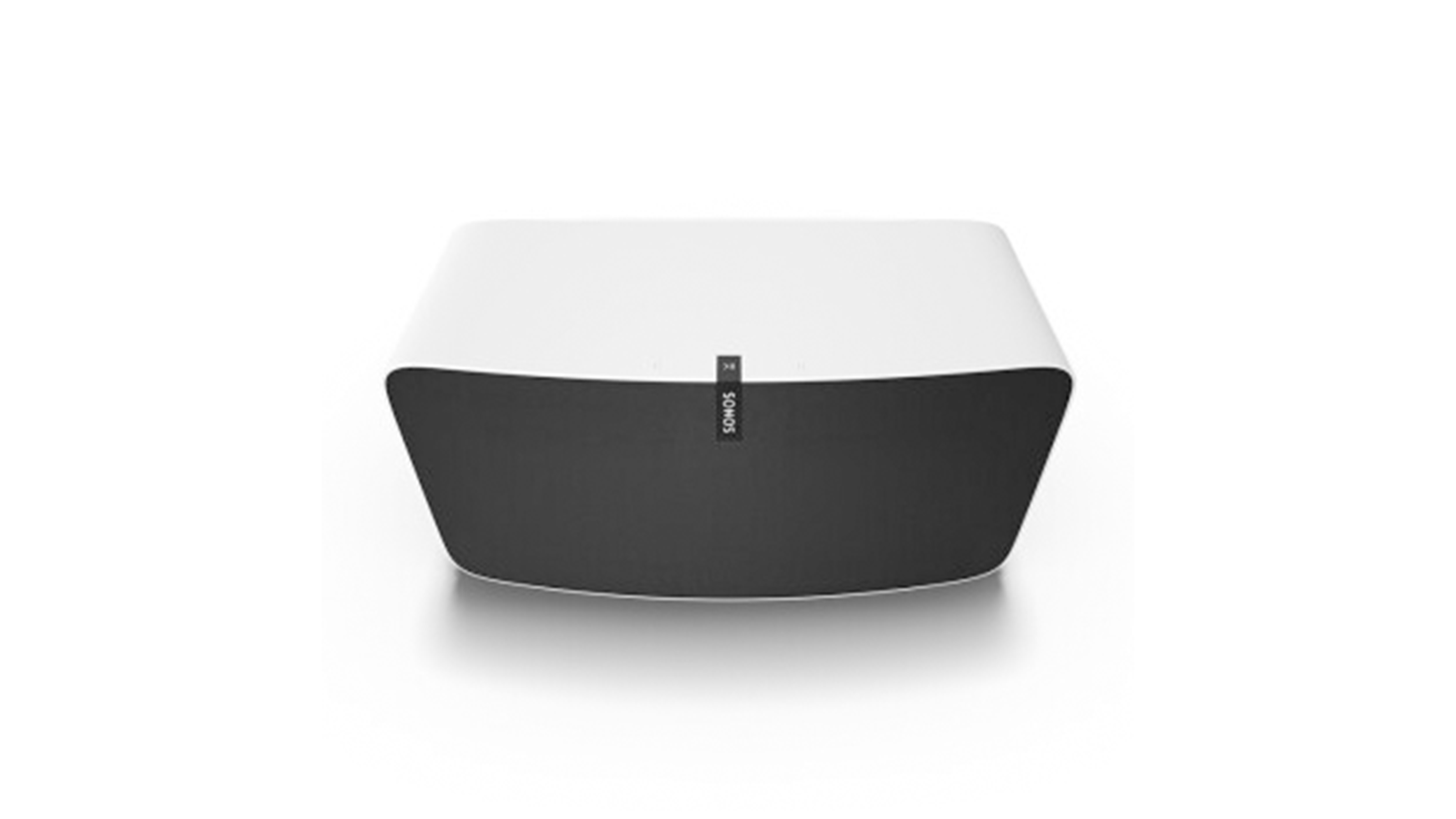

SONOS PLAY:5 智能音响

中频喇叭 *3

低音喇叭 *3

中频两边采用椭圆形态，估计是为了增加声压

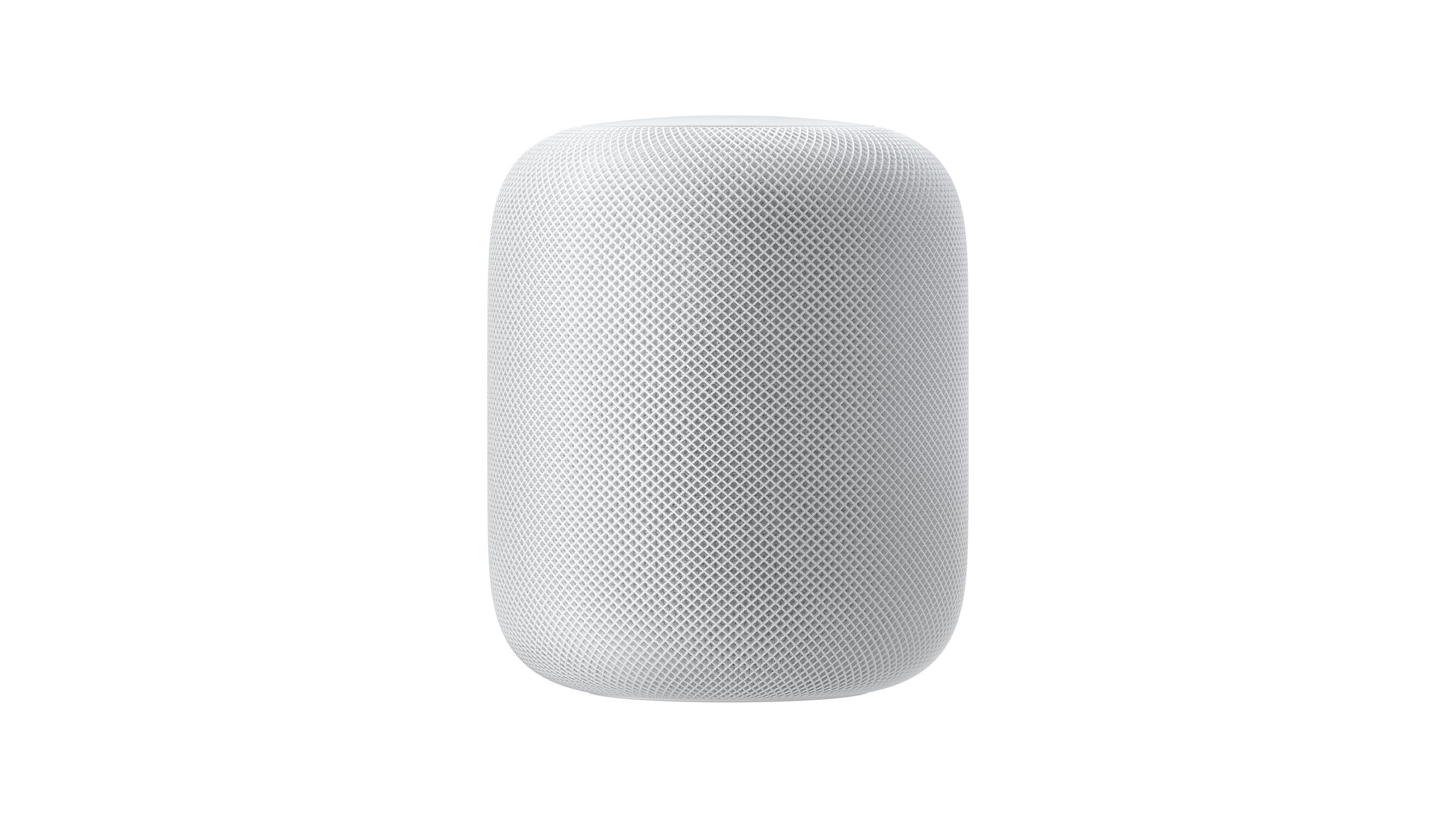

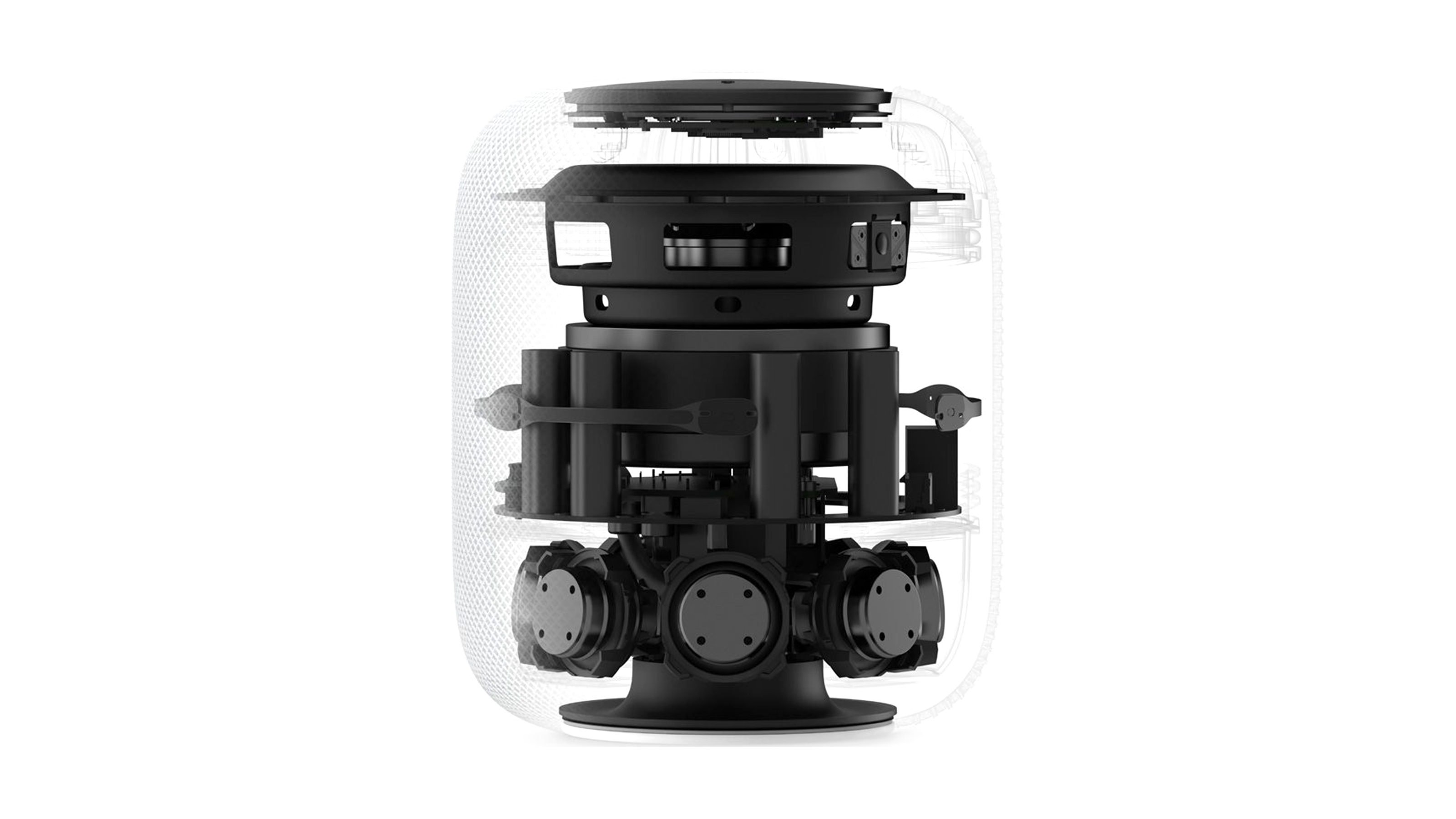

HomePod

低音喇叭 *1

七波束成形高音单元阵列

这些高音单元置于扬声器的底部

采用折叠号角式设计，可将音乐传向中心

再以360度的形式从底部扩出

营造出全环绕式的空间感

真不愧为苹果，敢这么设计

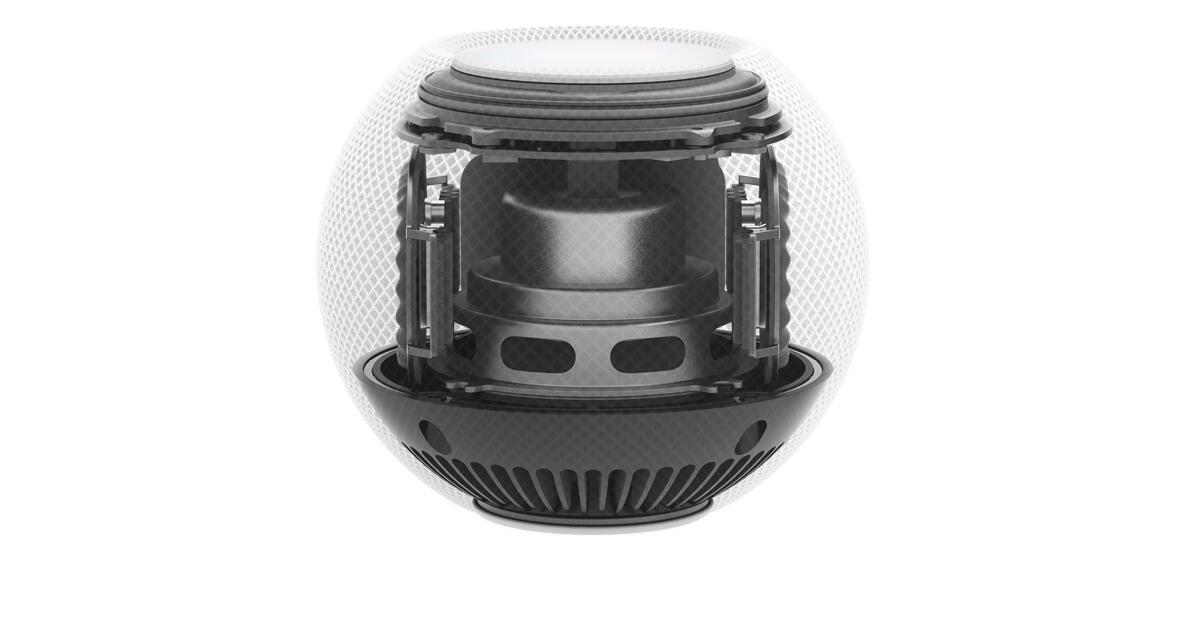

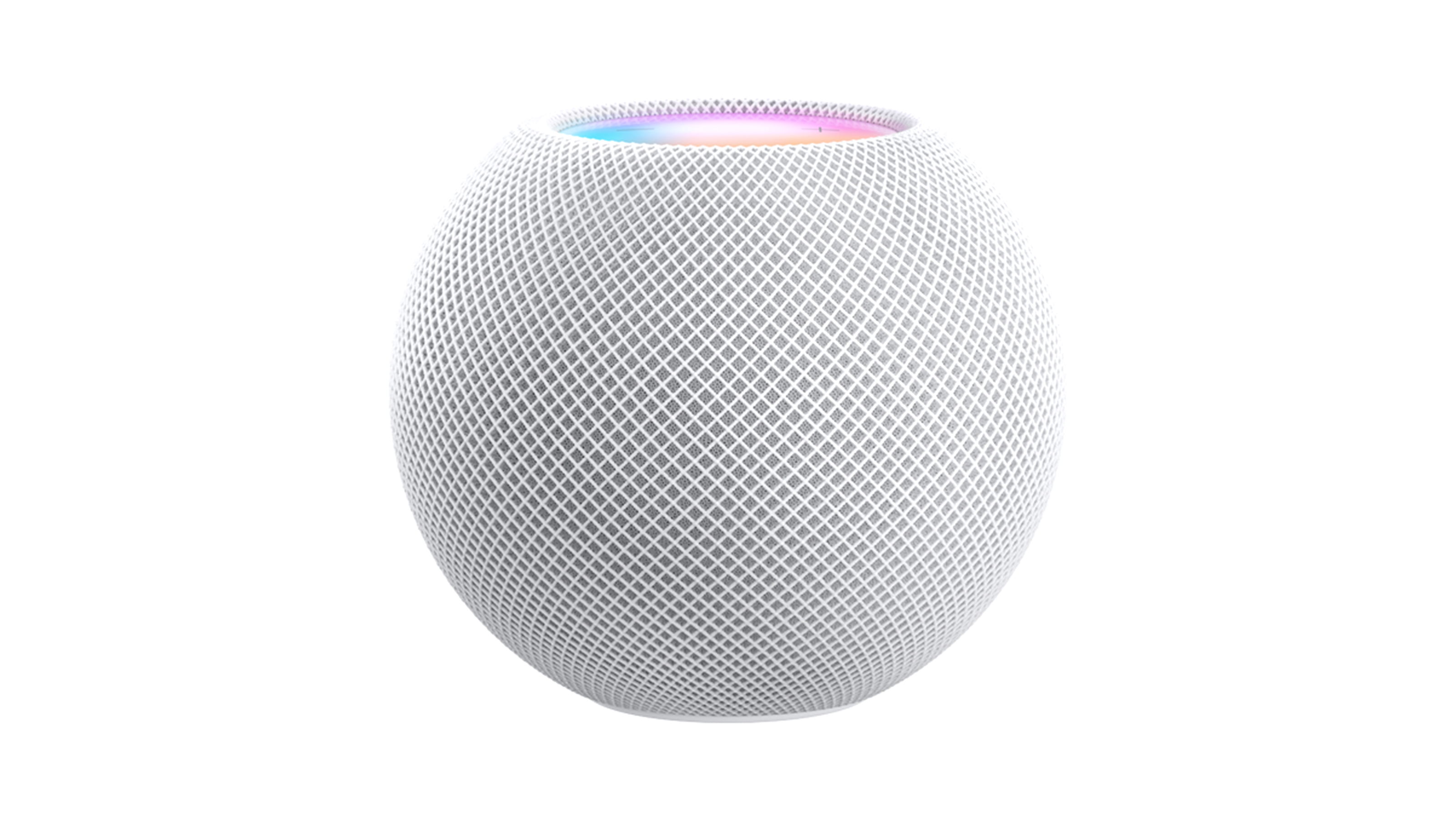

HomePod  mini

全频喇叭 *1

无源辐射器 *2

声波导装置将声音从音箱底部导出

营造出 360 度全方位音场

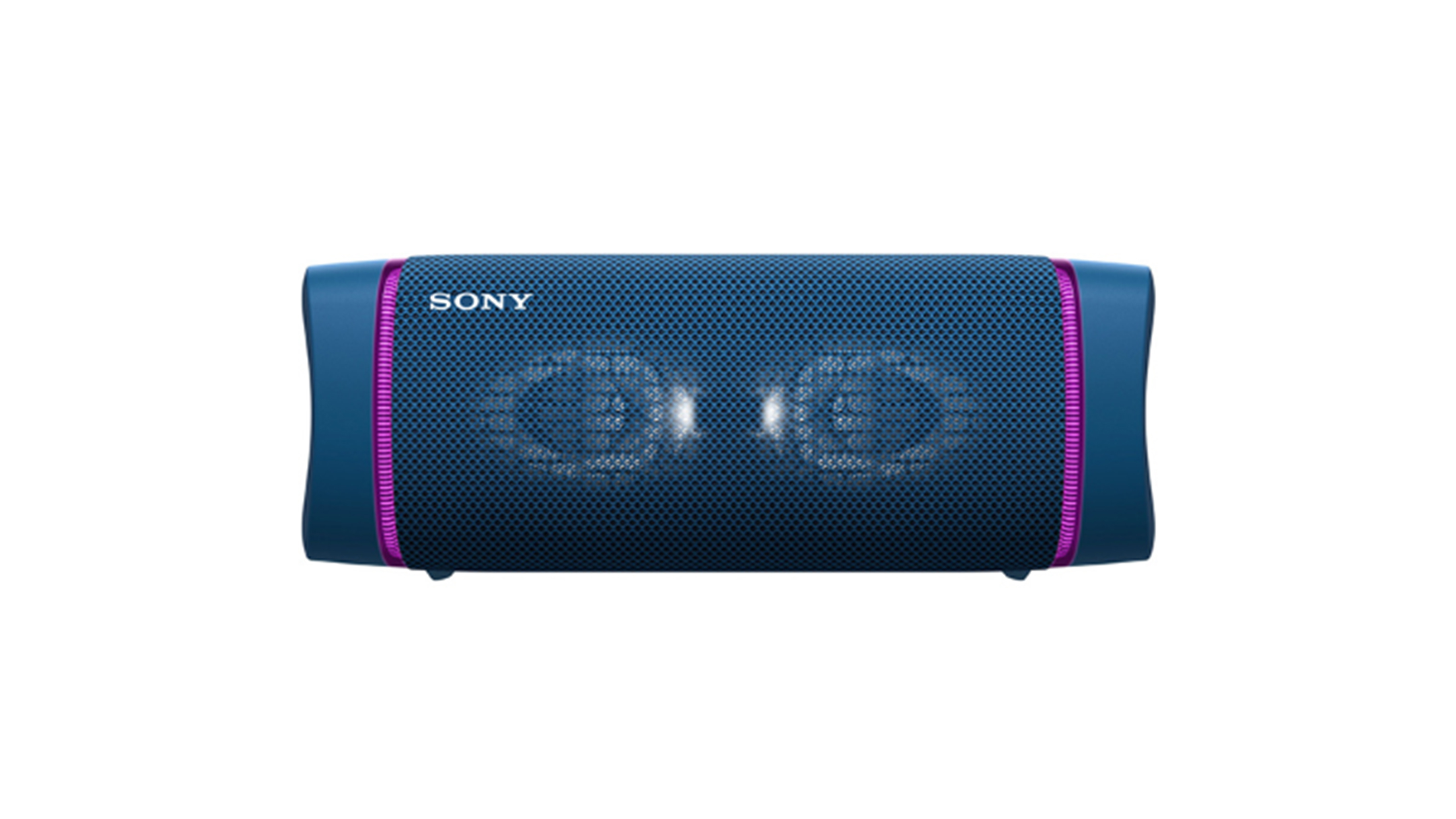

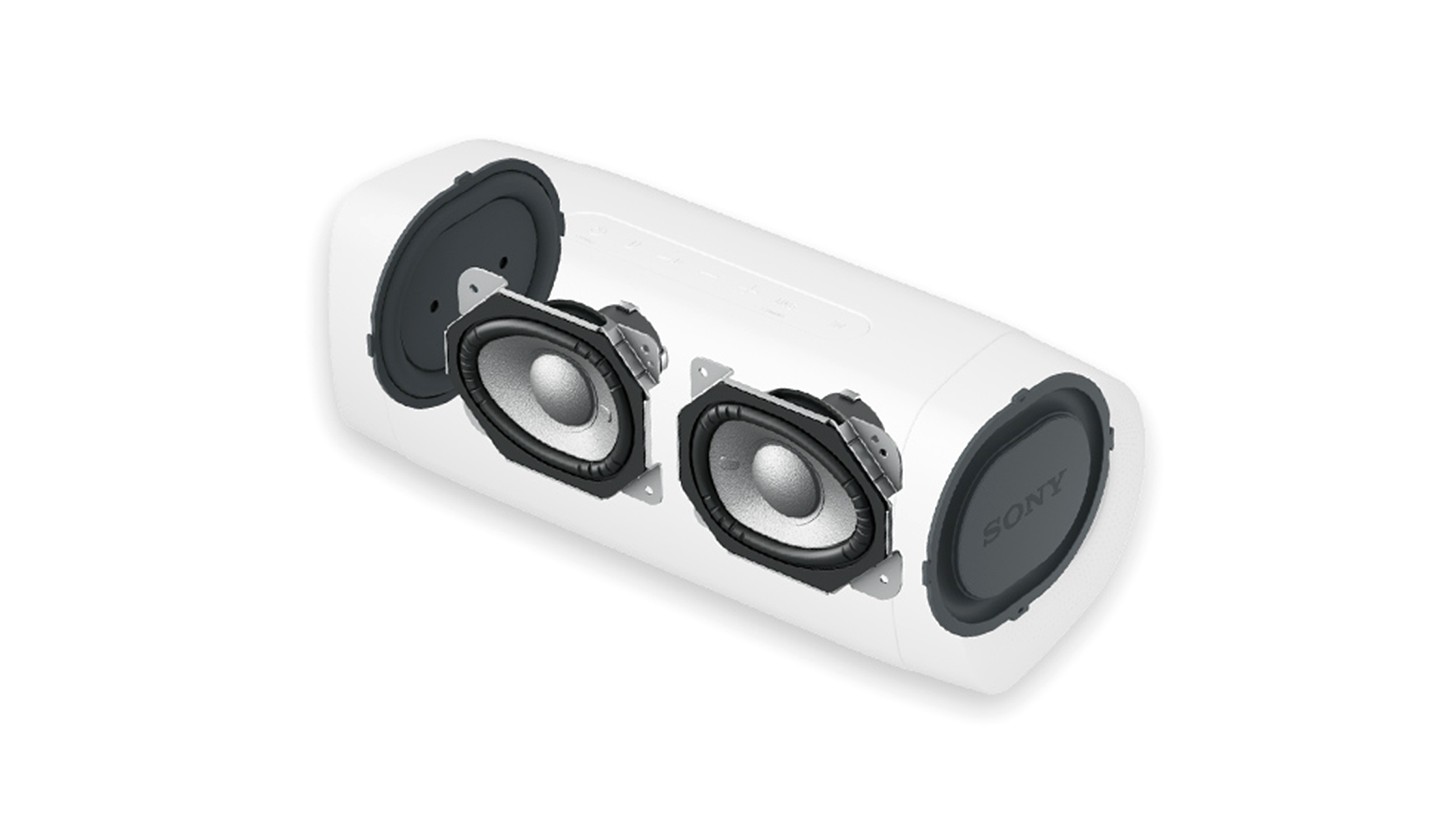

索尼（SONY）SRS-XB33

X-balanced非圆形振膜中频单元 *2

侧面被动振膜 *2

增大扬声器振膜面积

从而增加声压并产生更为浑厚的低音

还可以减少驱动单元漂移

同时保持相同的声压，进而减少失真

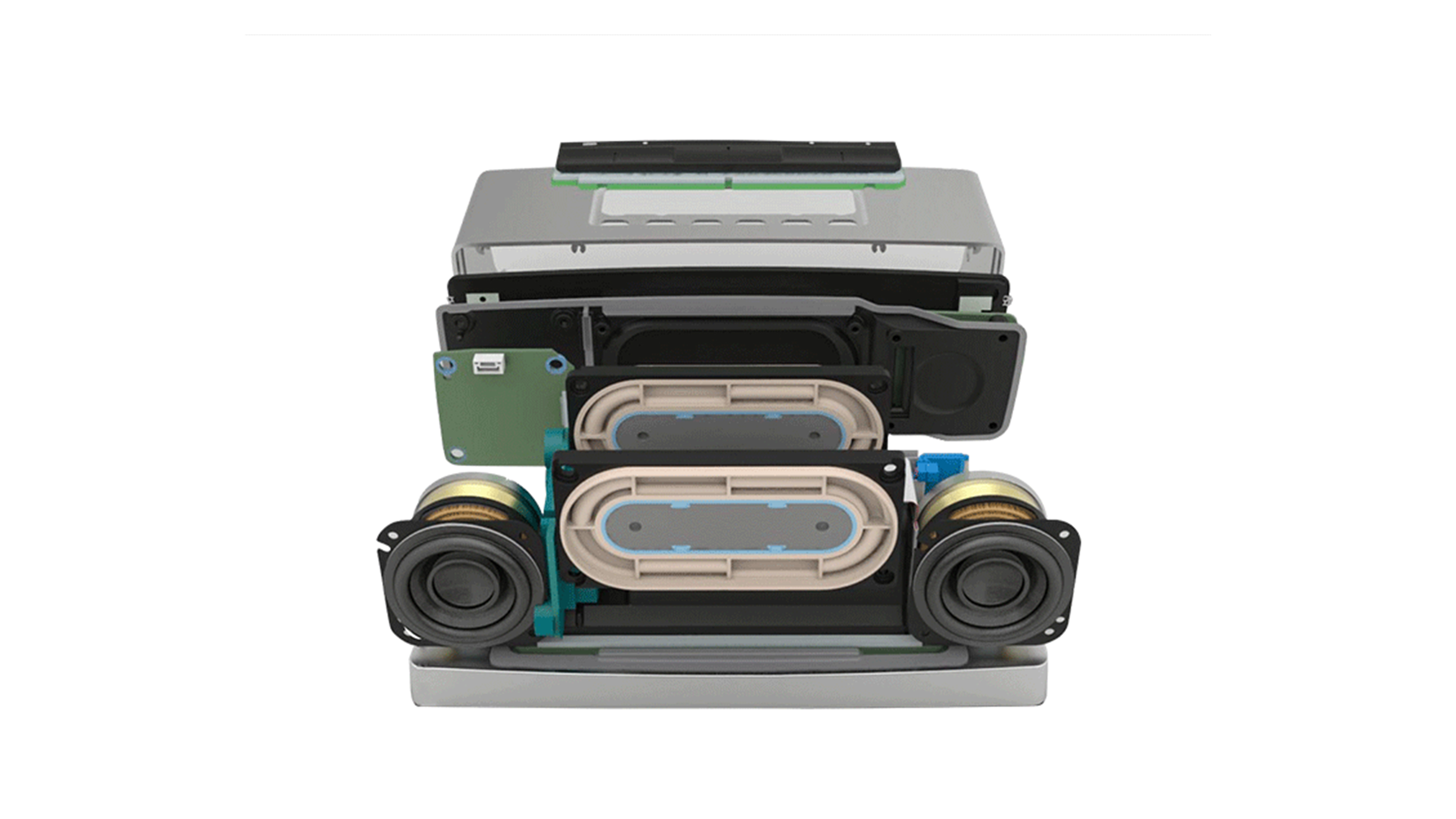

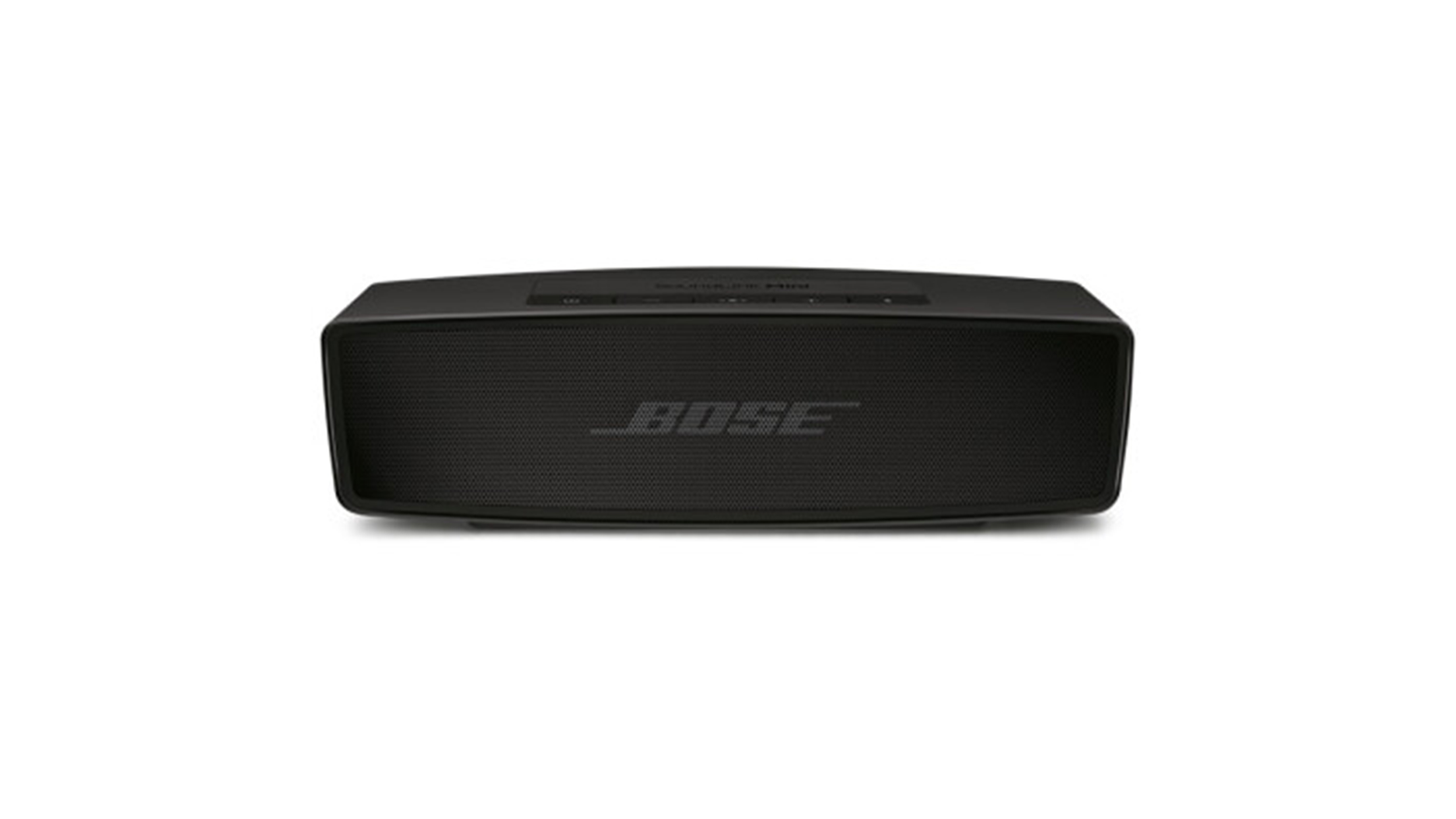

Bose SoundLinkmini

全频喇叭 *2

被动振膜 *2

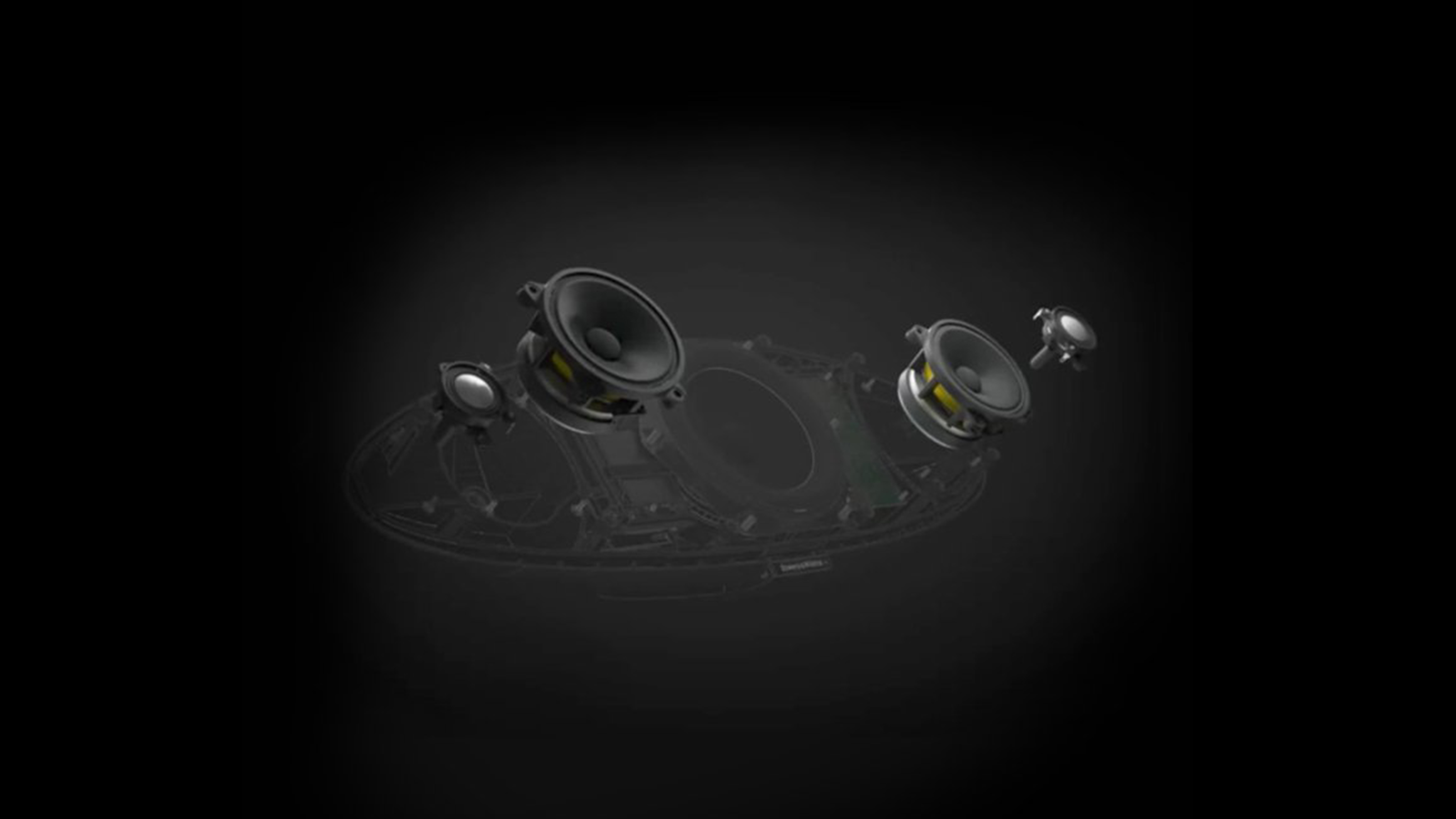

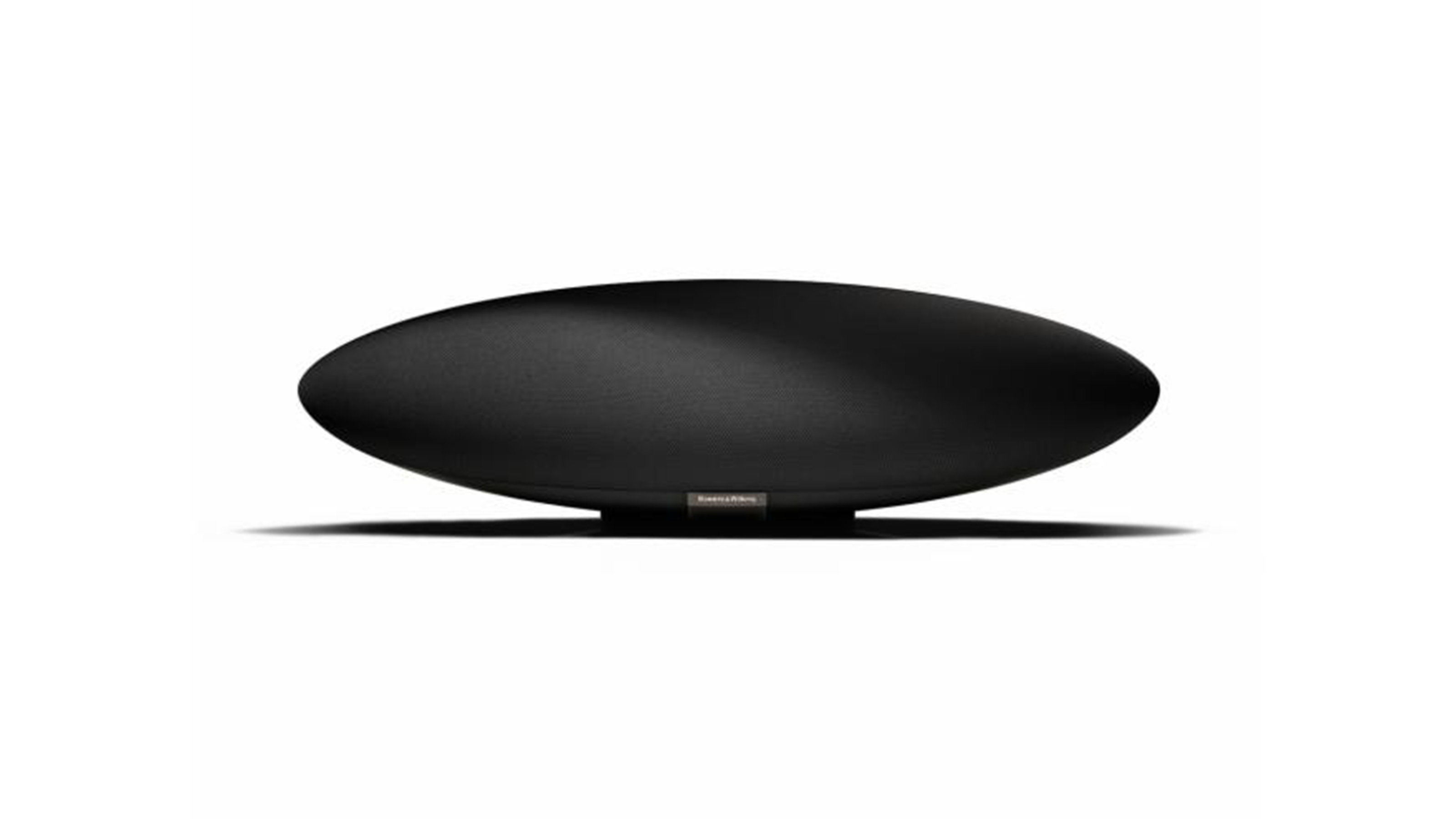

Zeppelin Wireless

双圆顶高音喇叭 1英寸*2

中音喇叭 3.5英寸*2

低音喇叭 6英寸

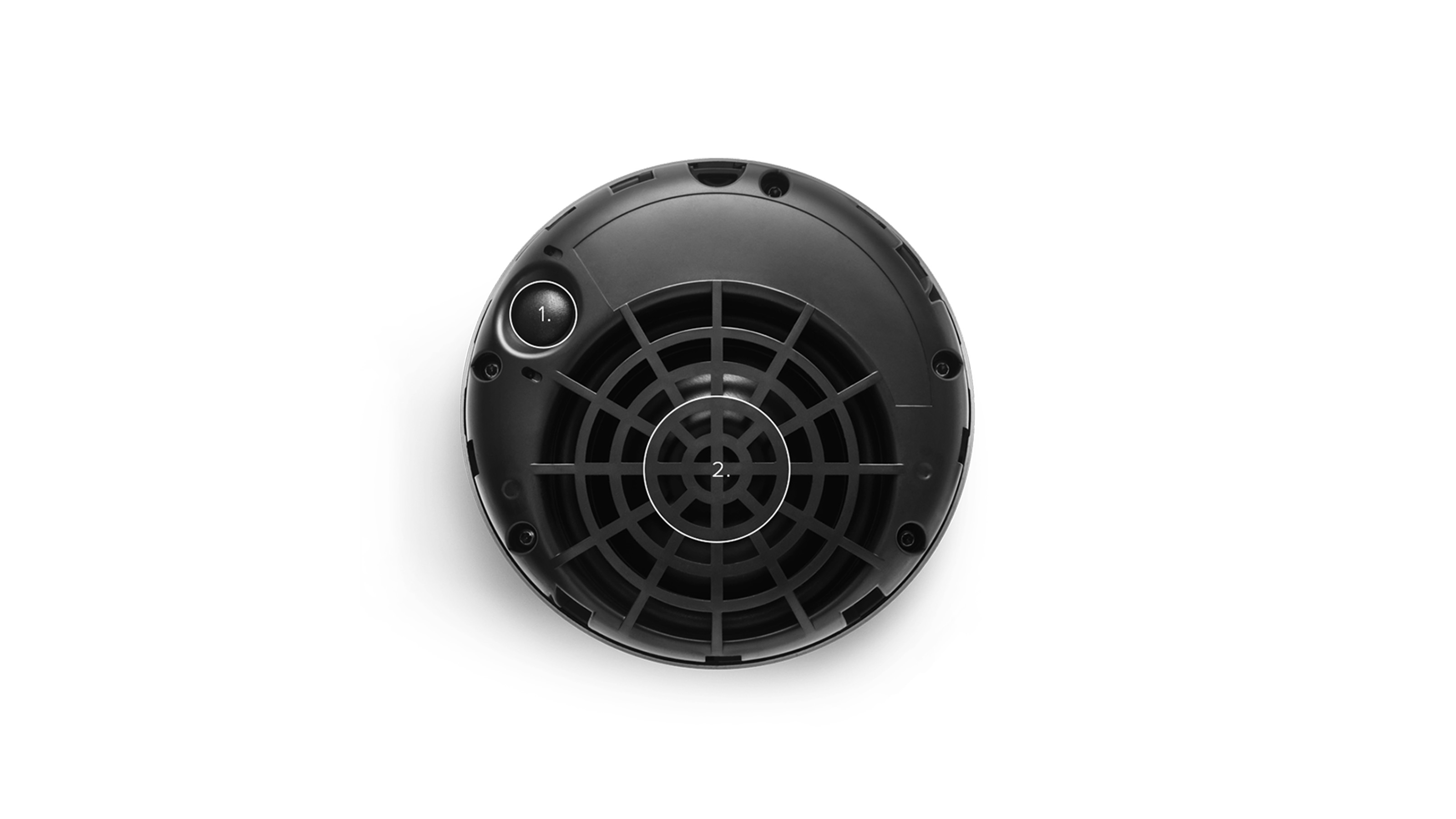

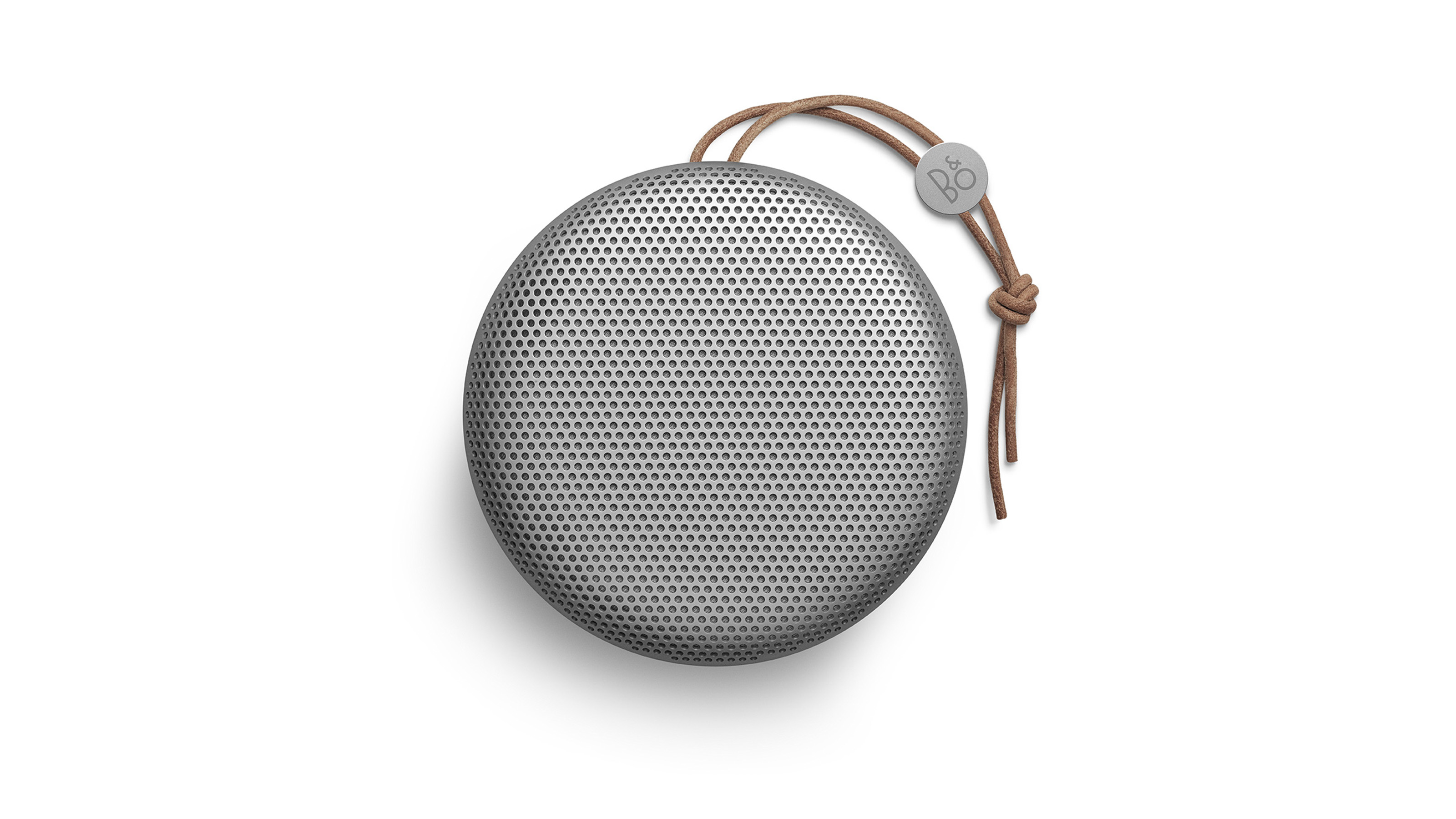

B&O A1

高音喇叭 3/4"*1

全频喇叭 3.5" *1

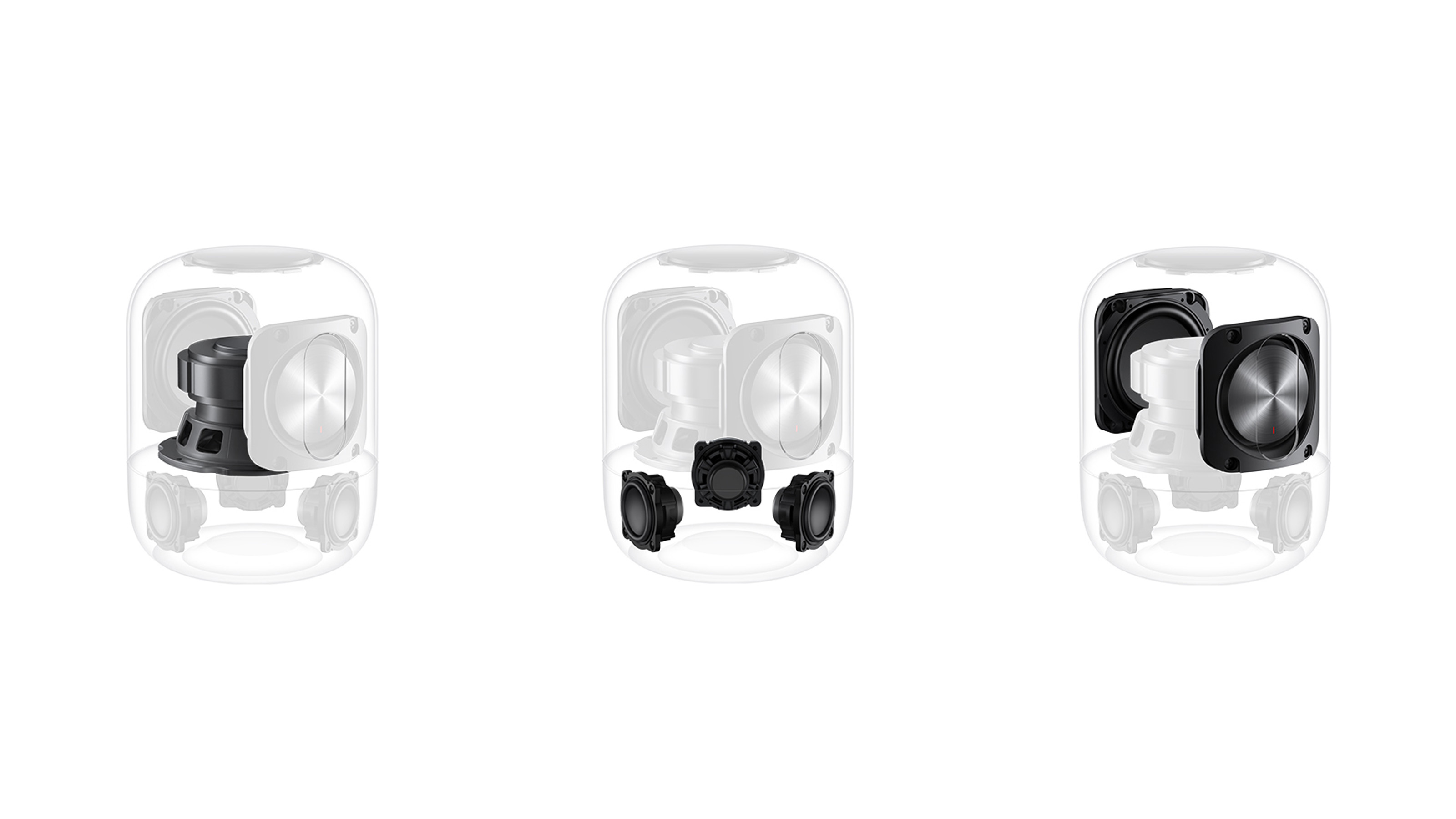

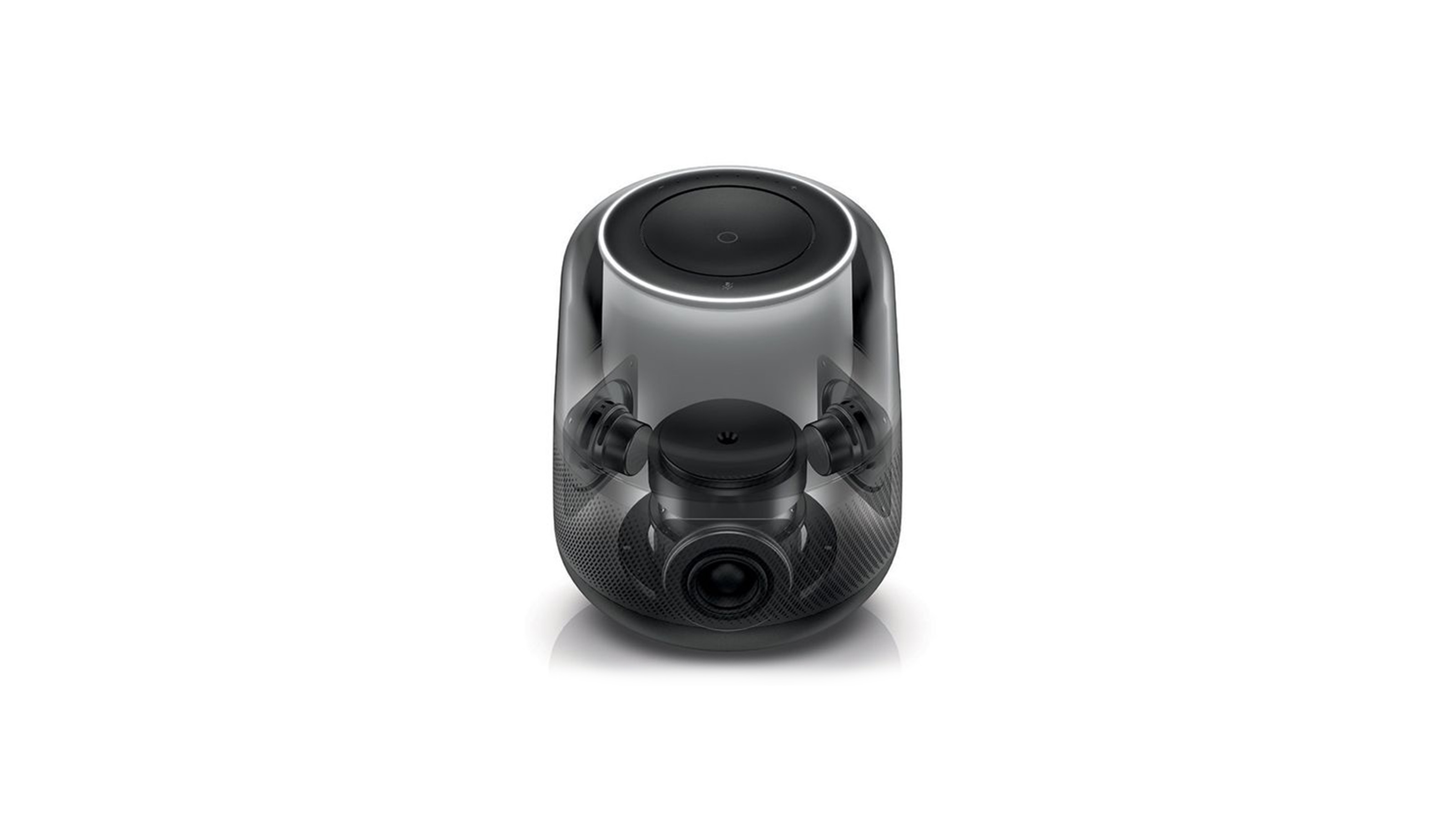

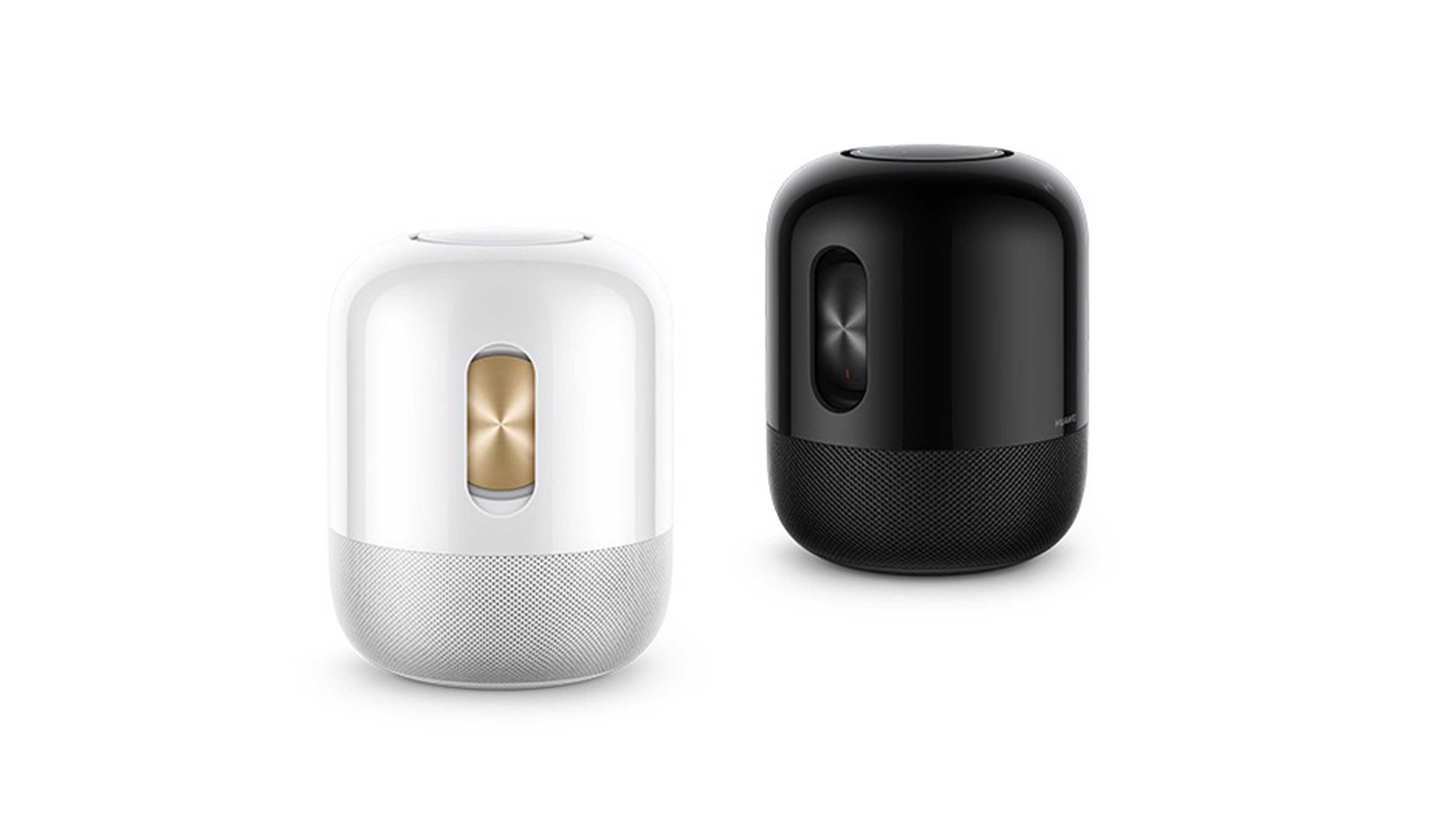

HUAWEI Sound 智能音箱

国内厂商像华为的Sound智能音箱

音质也是杠杠的

帝瓦雷定制低音喇叭*1

全频喇叭 *3

帝瓦雷SAM 控制双被动

以上只是列举了一部分

后面有时间会再继续分享其它

好的音质，除了喇叭重要之外

内部的音腔空间大小和设计

喇叭孔的排布和用料也是要考虑的

这个一般都会交由专业的声学工程师来评估

不过作为设计师如果能了解一些的话

对前期设计会有很大的帮助

更更重要的是，人家一听：

"哟，你还懂一些声学呢"

是不是就不一样啦，哈哈！

- End -

部分图片来来源于官网和网络
