【教程】Rhino犀牛7加湿器建模（含模型教程领取）

建模分析

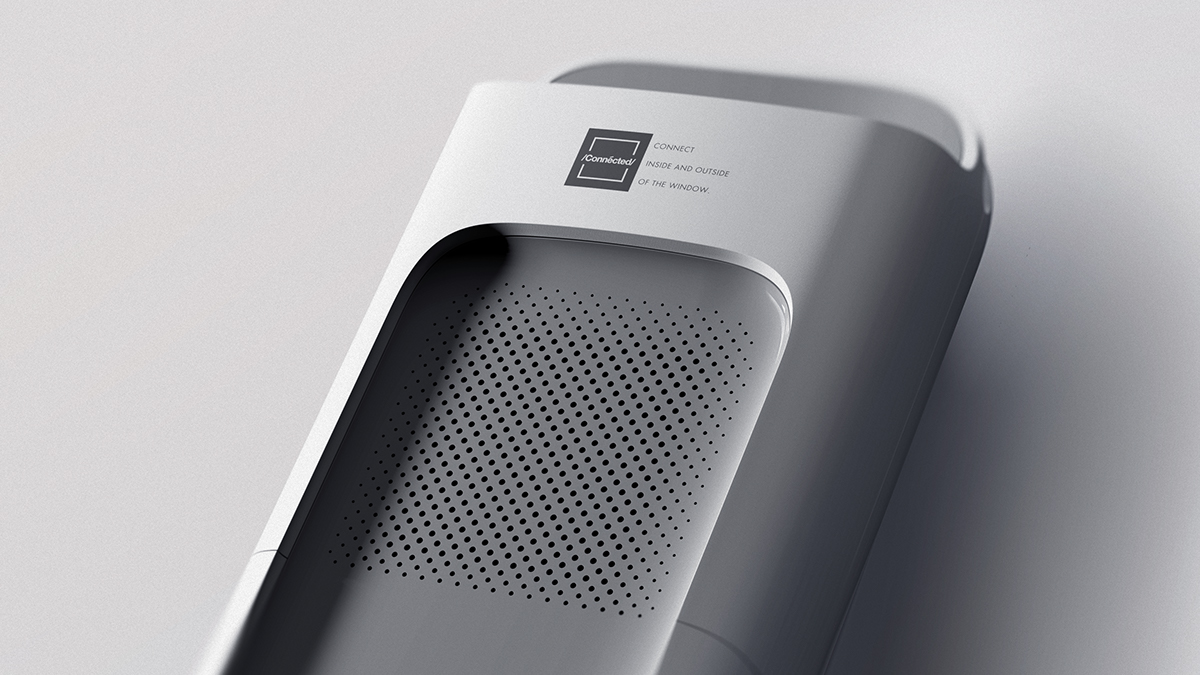

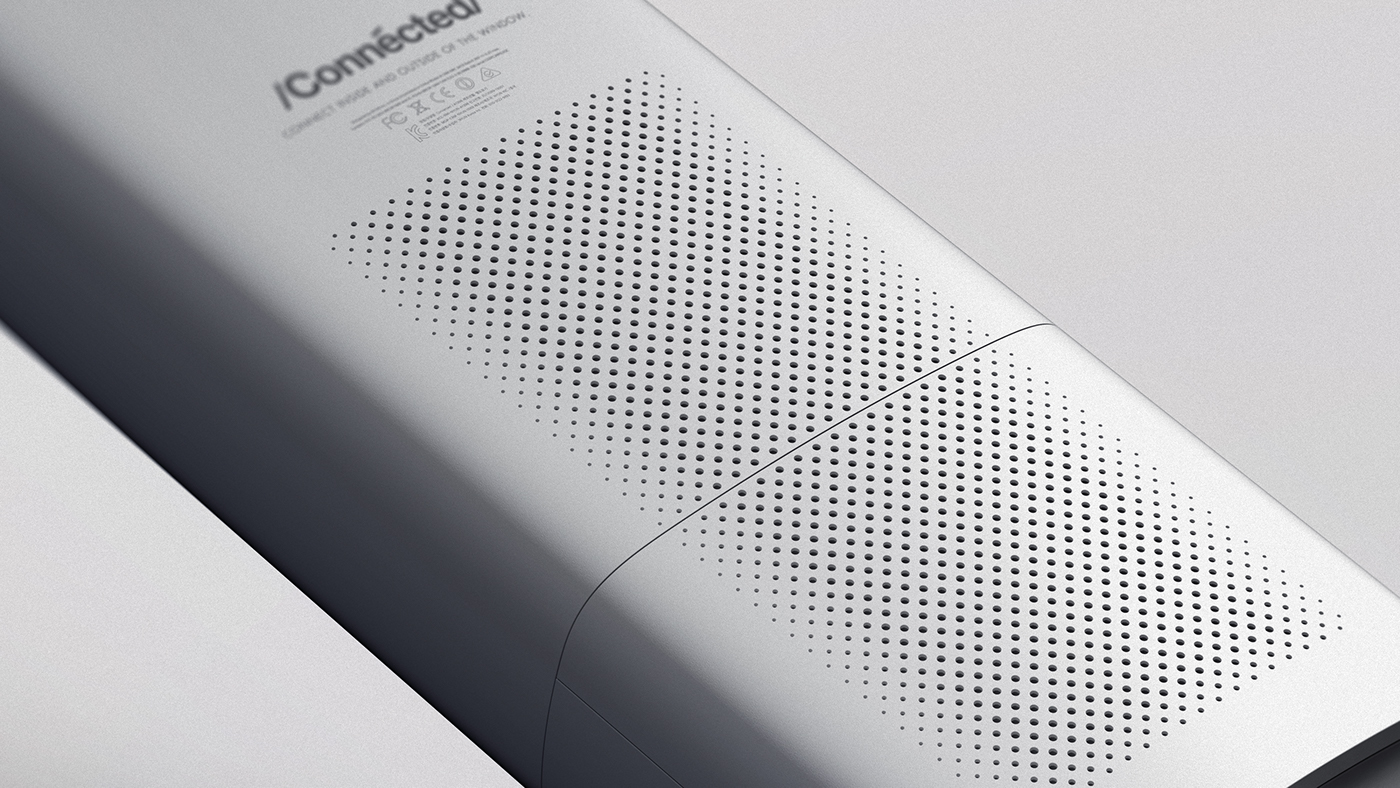

该案例为基本体造型建模，难度相对不大，还是先忽略细节，找到产品的基本造型体块，不难发现，该案例以立方体为基本主体，由切割的方式得到最后的造型；然后是肌理部分，肌理为规律阵列圆形，但圆形半径由中心大向四周小的渐变效果，是典型的点干涉肌理。

建模步骤

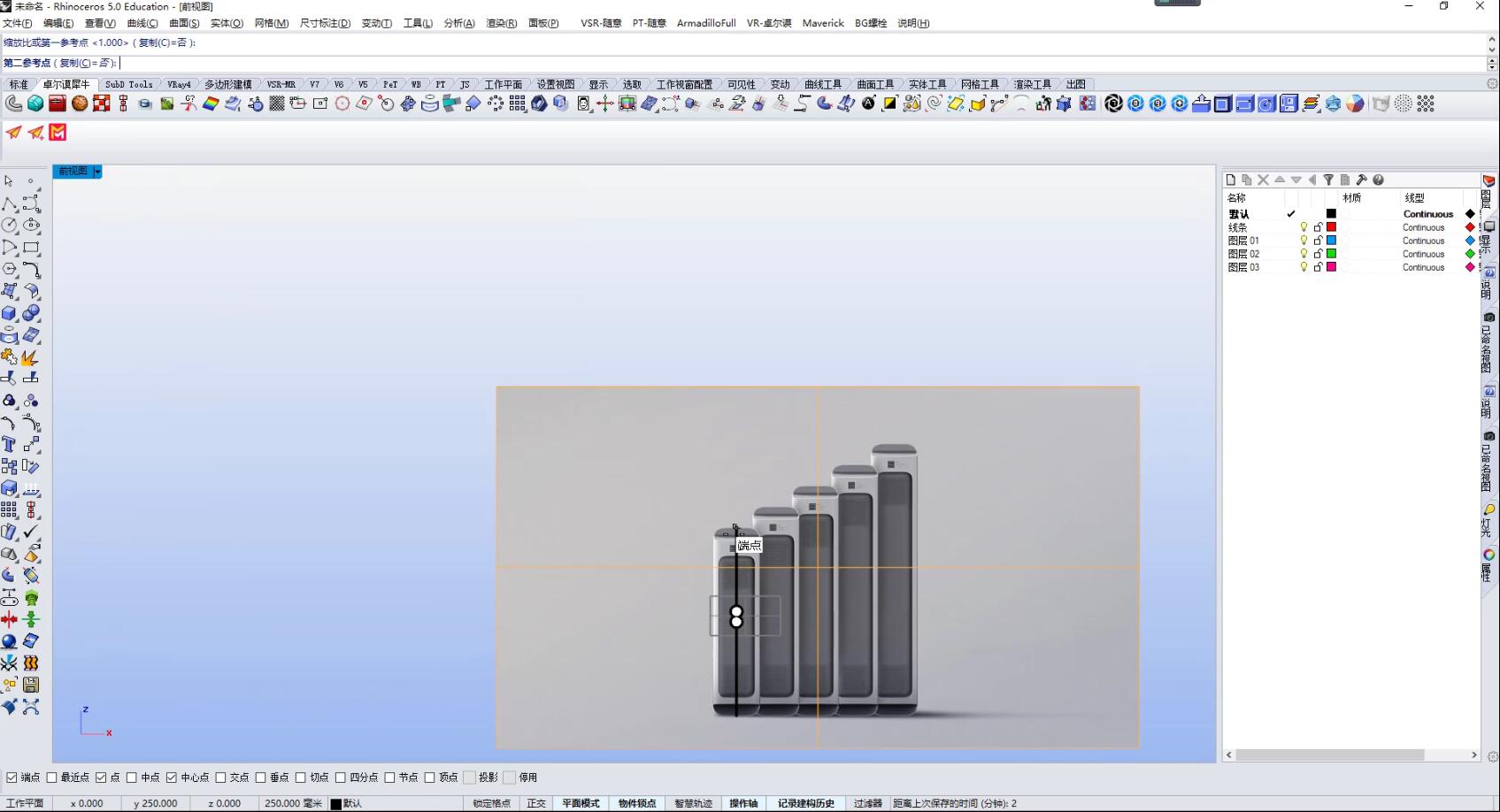

01.导入背景图并对齐

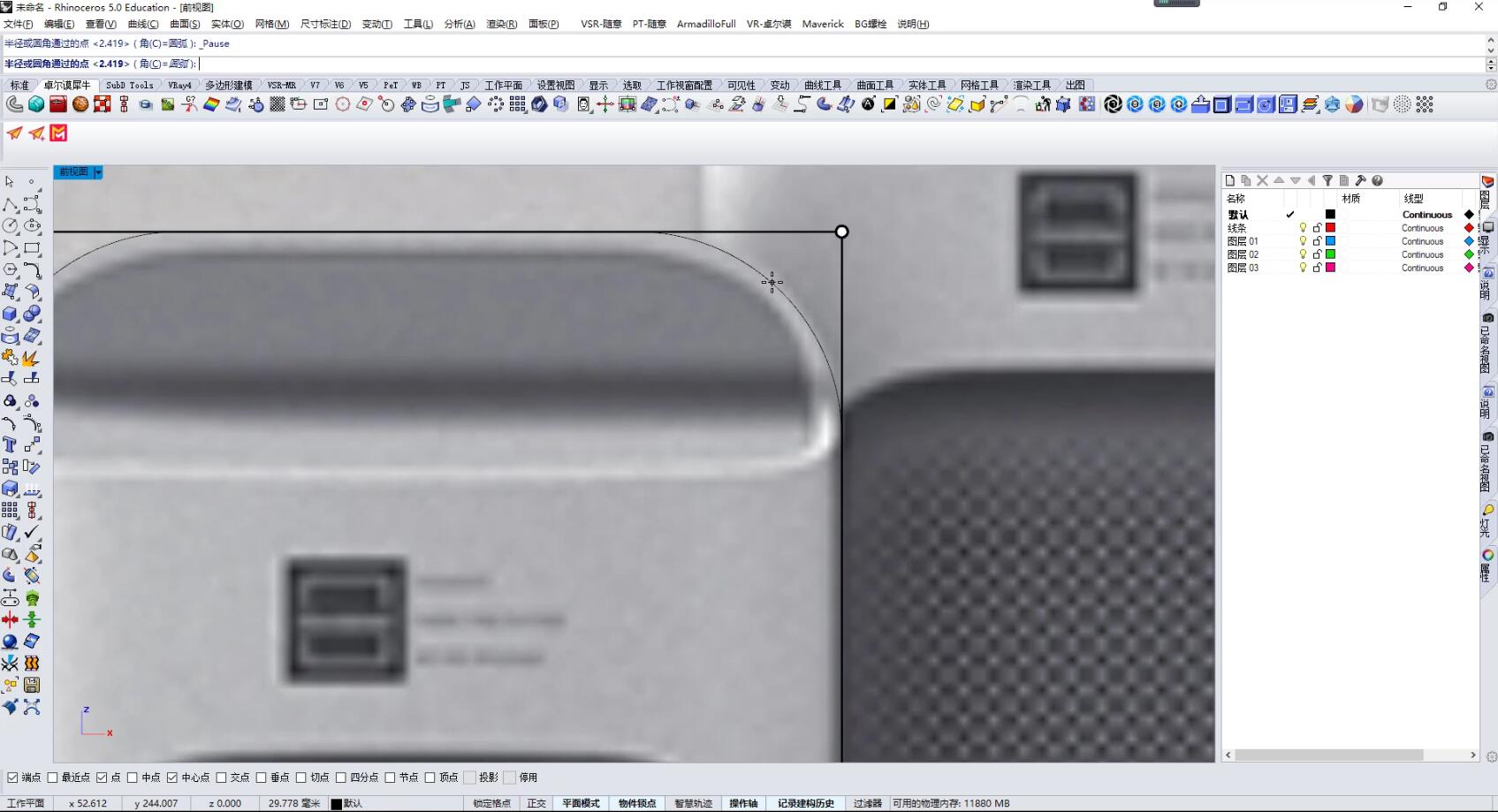

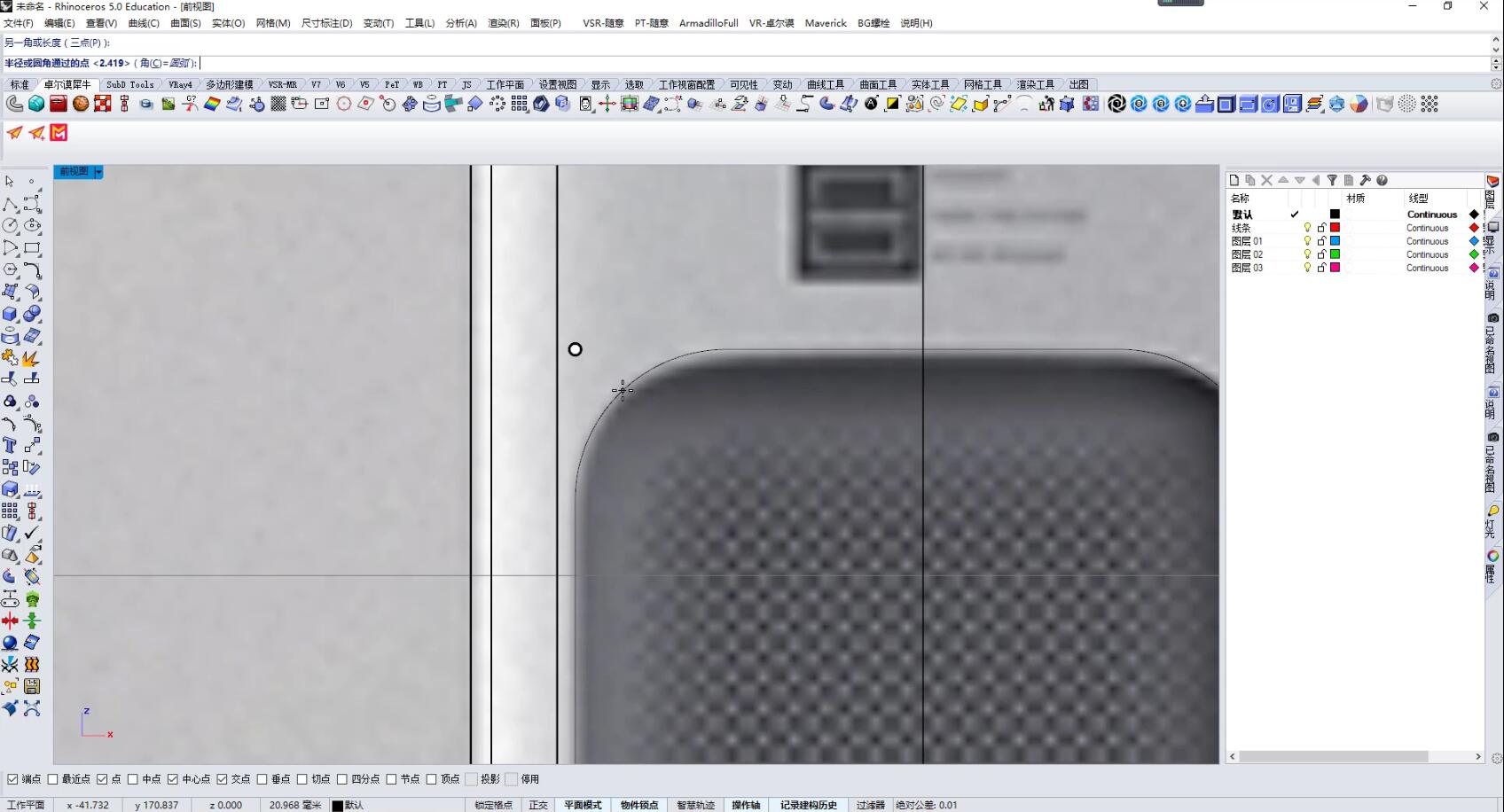

02.绘制体块基础圆角矩形

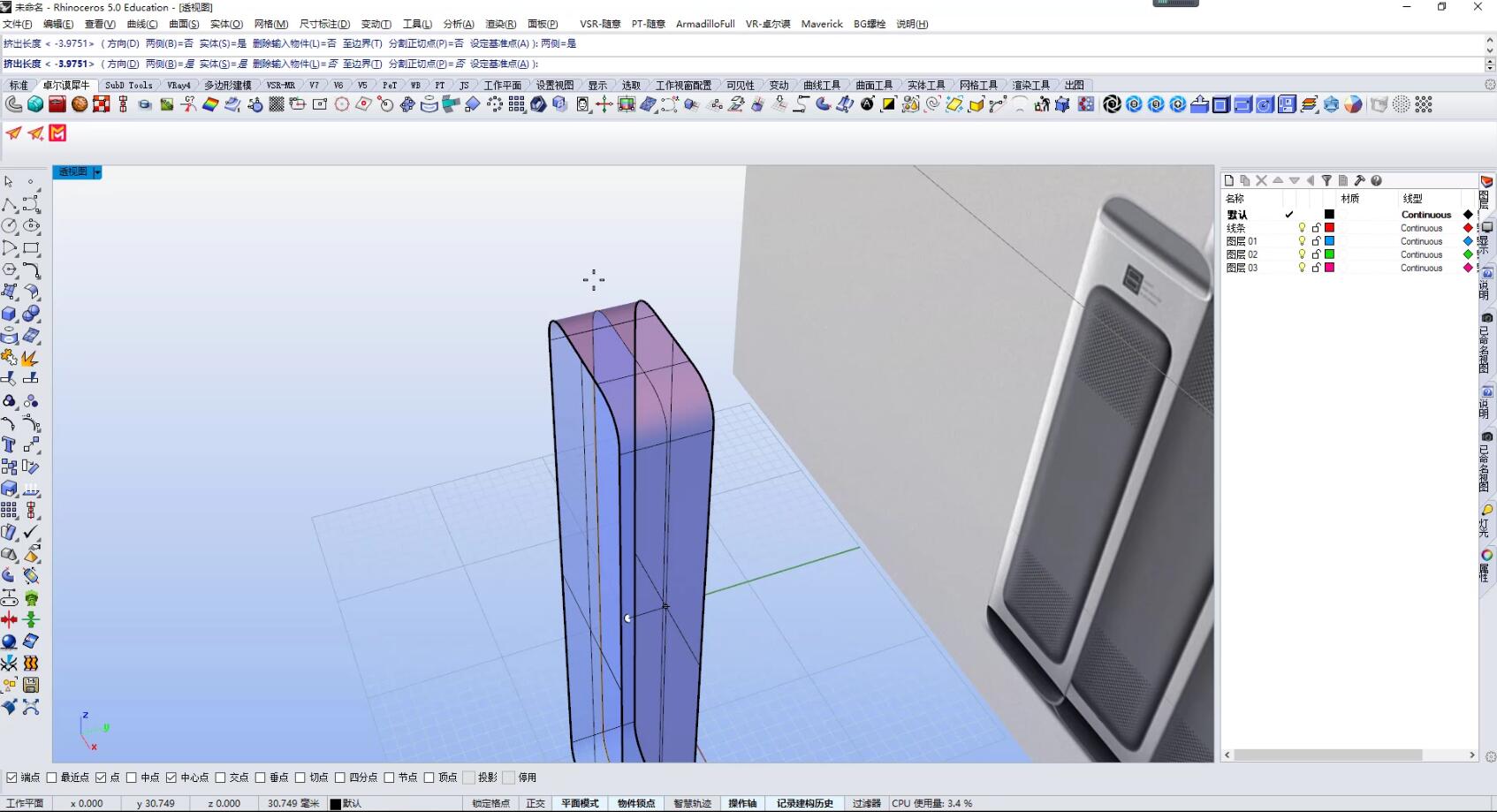

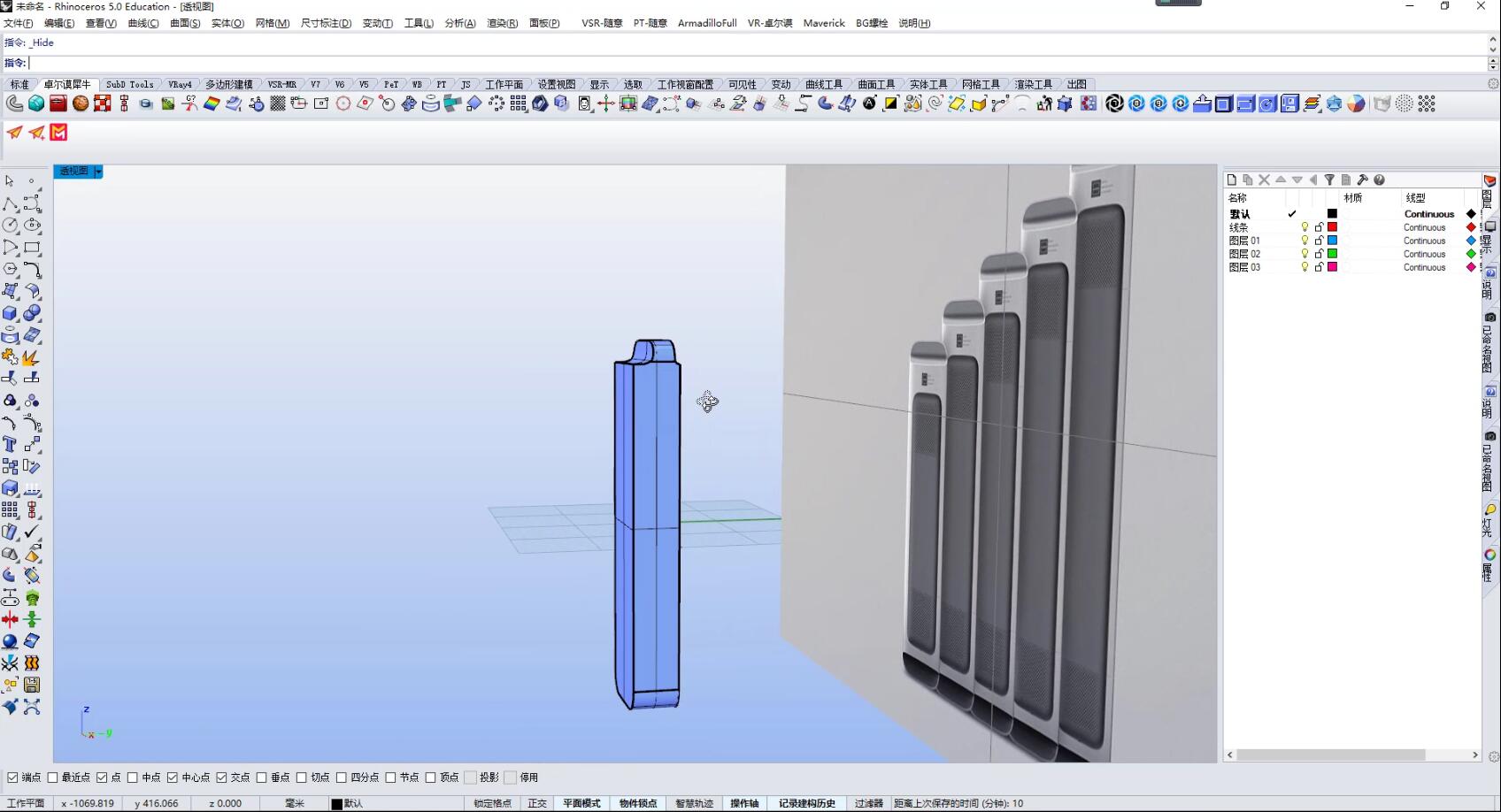

03.挤出合适厚度

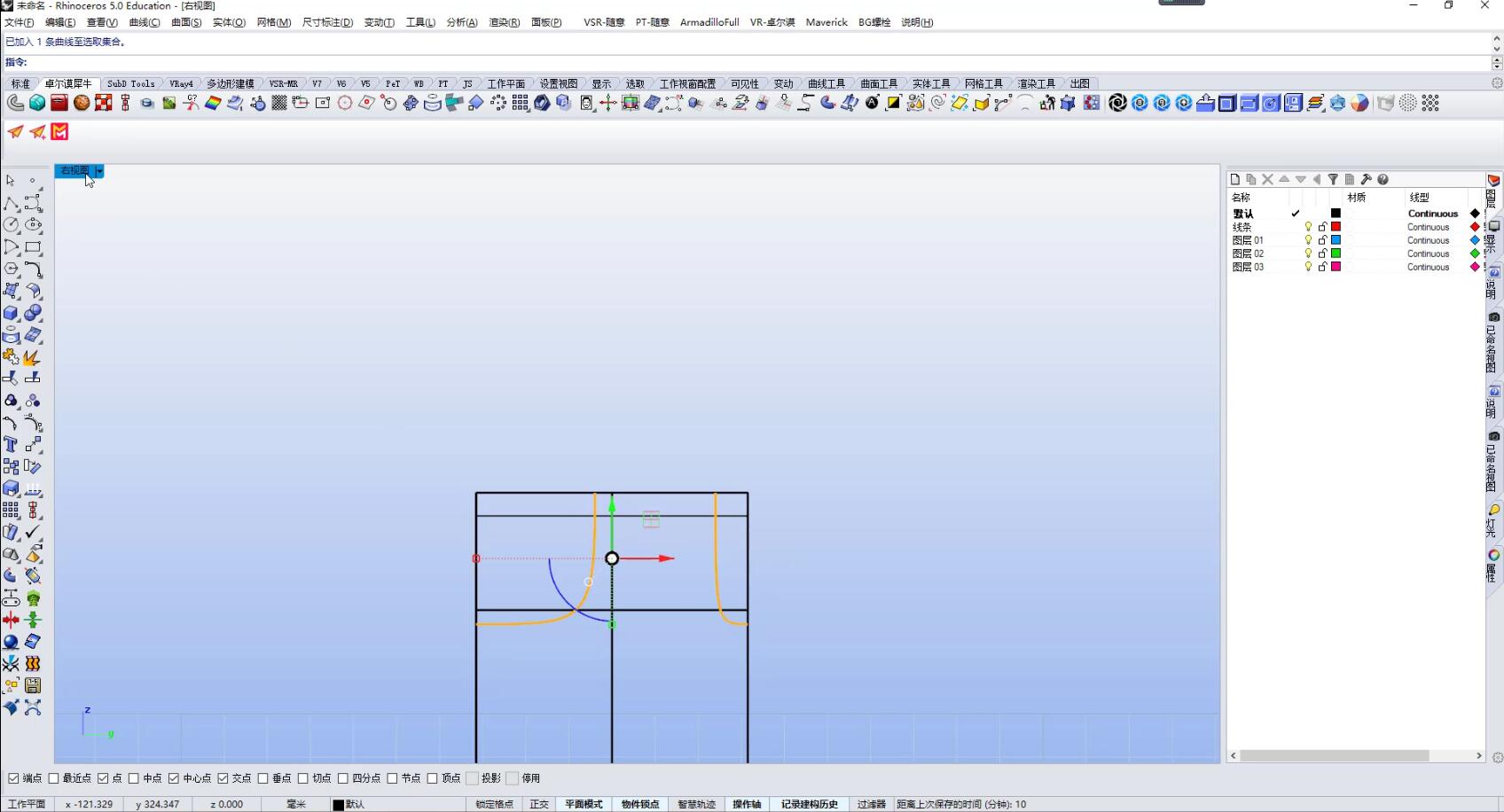

04.绘制顶部侧面切割轮廓曲线并求布尔差集

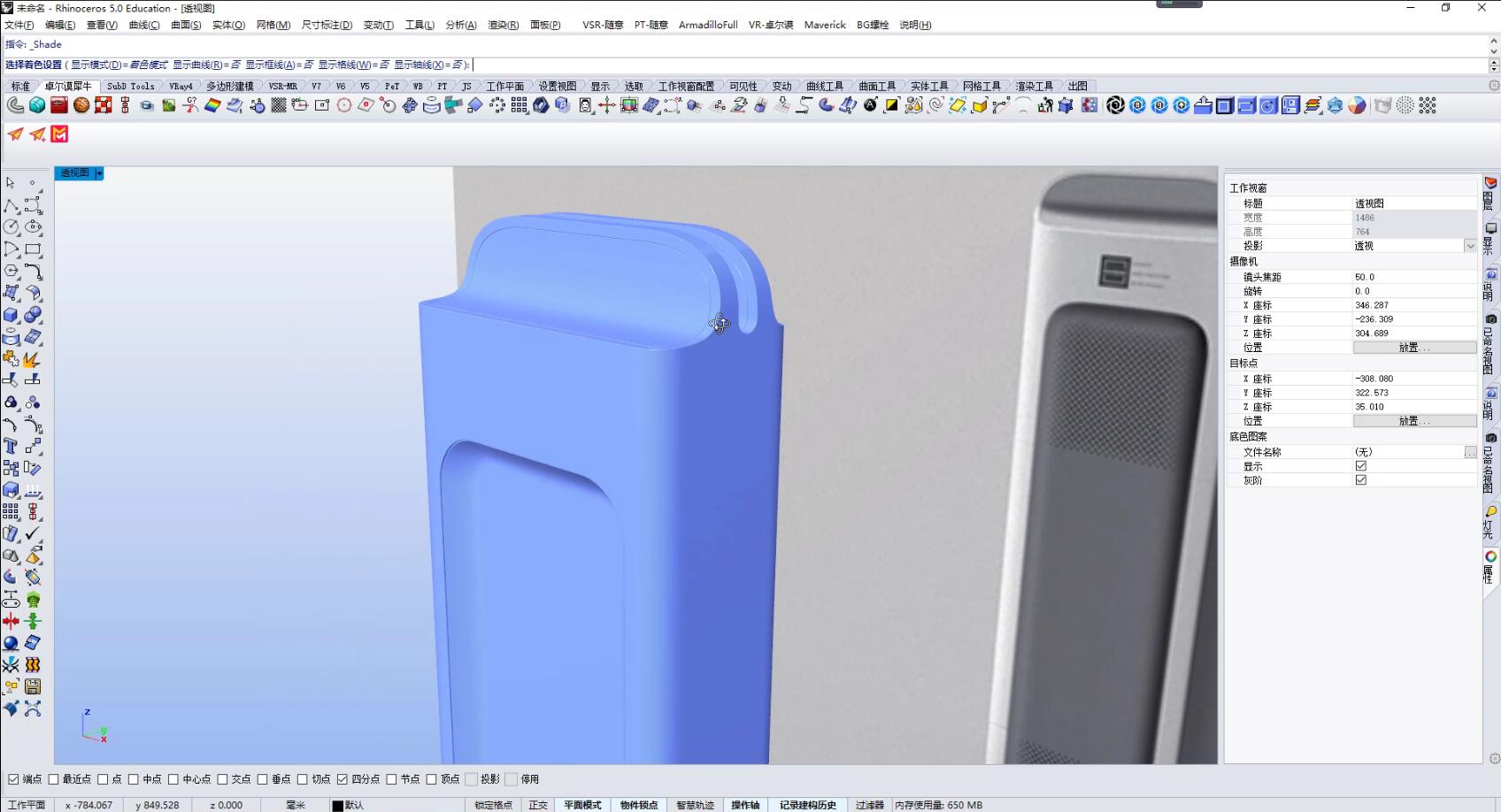

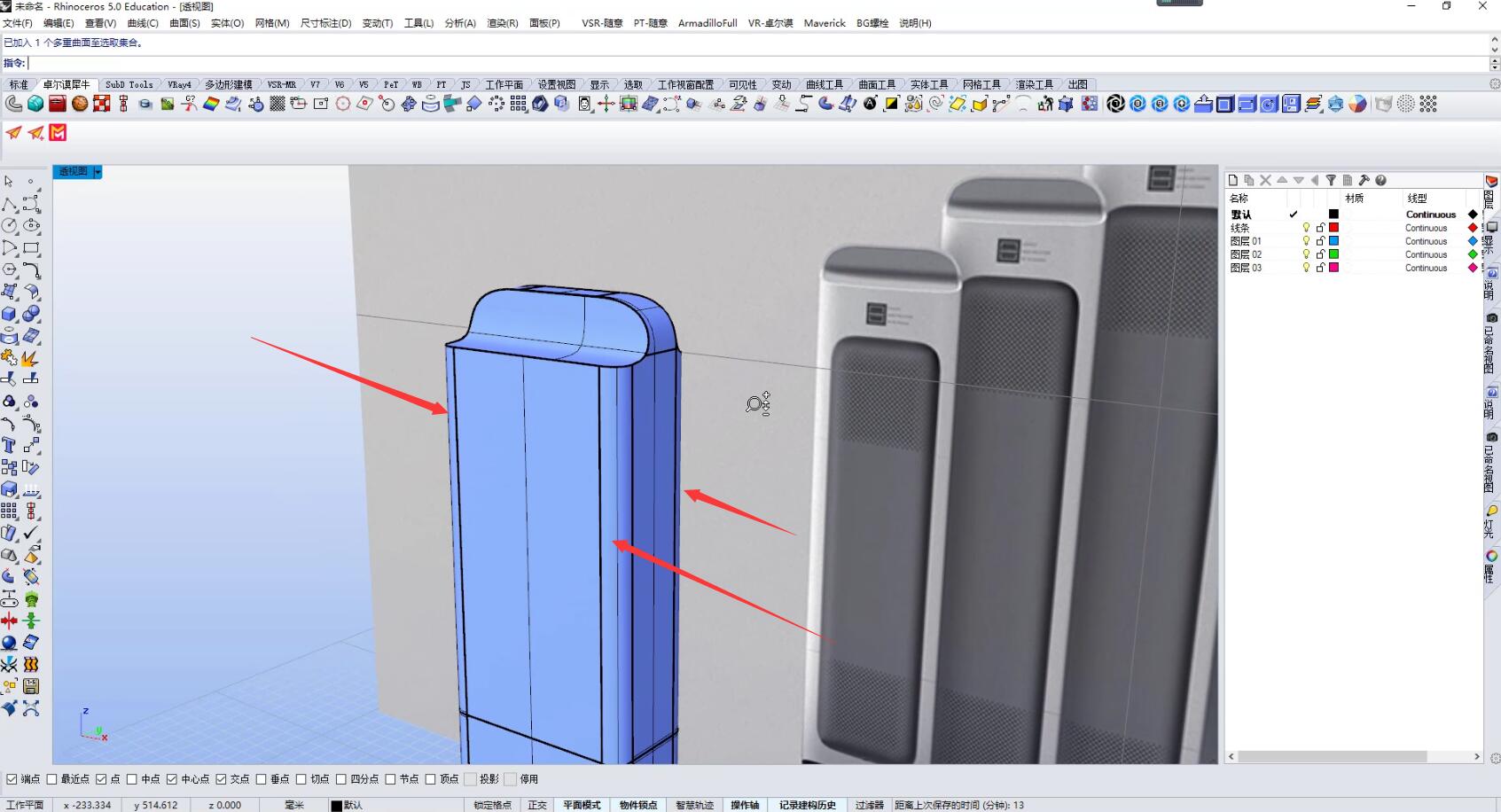

05.图示四边倒造型角

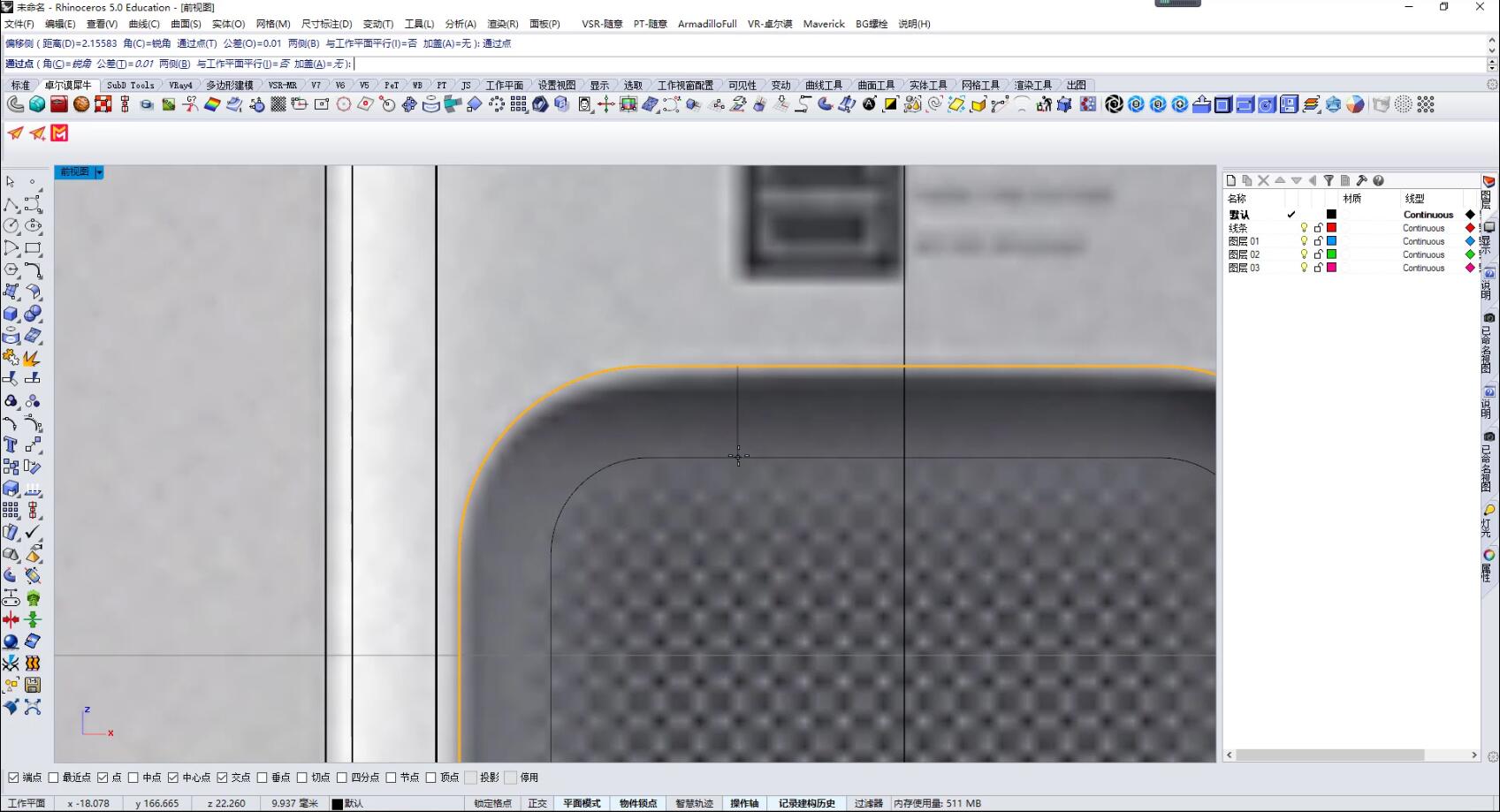

06.绘制内侧圆角矩形造型

07.调整位置形成高度差

08.偏移图示曲线到合适位置并切割多余部分形成距离差

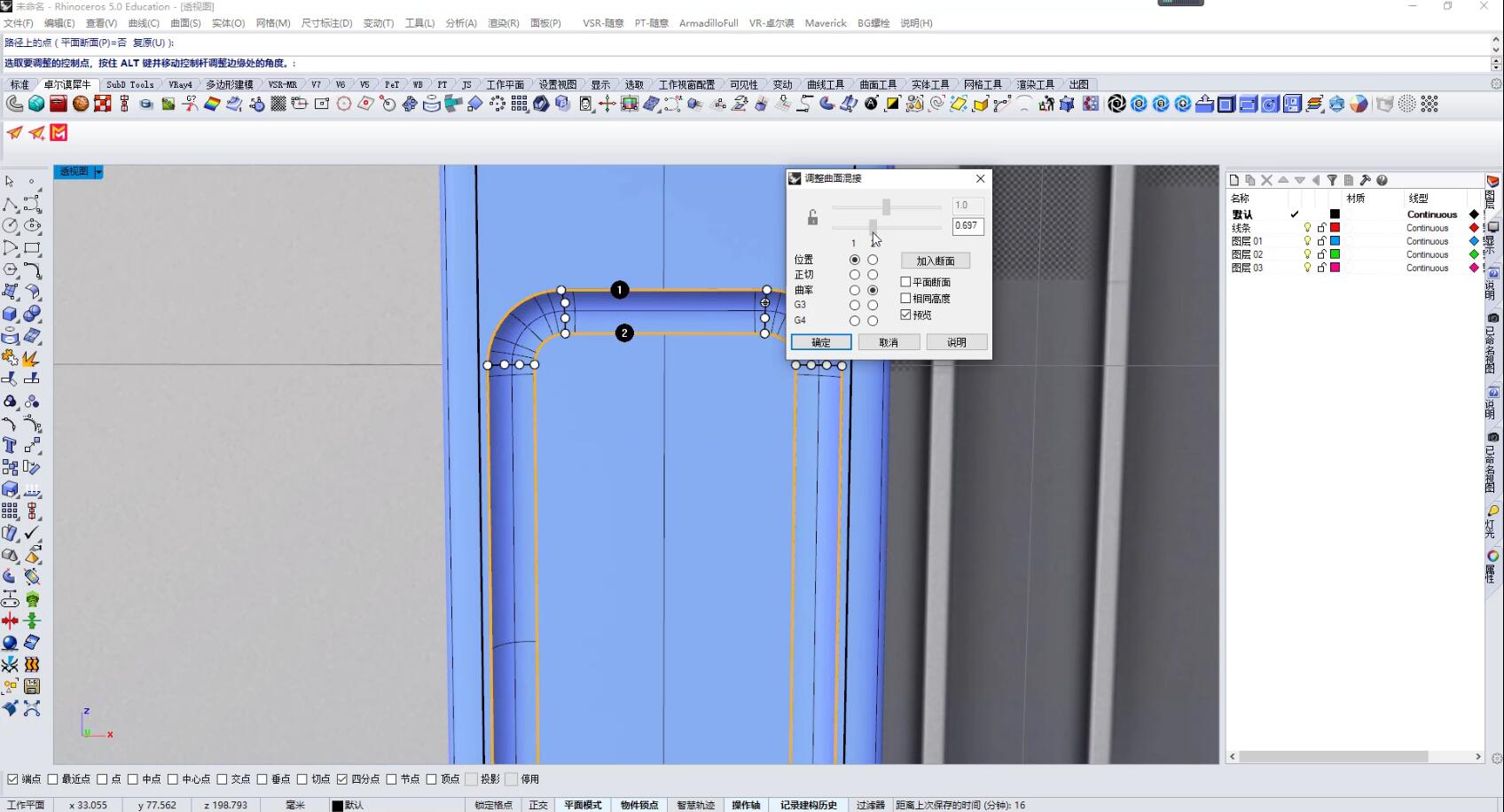

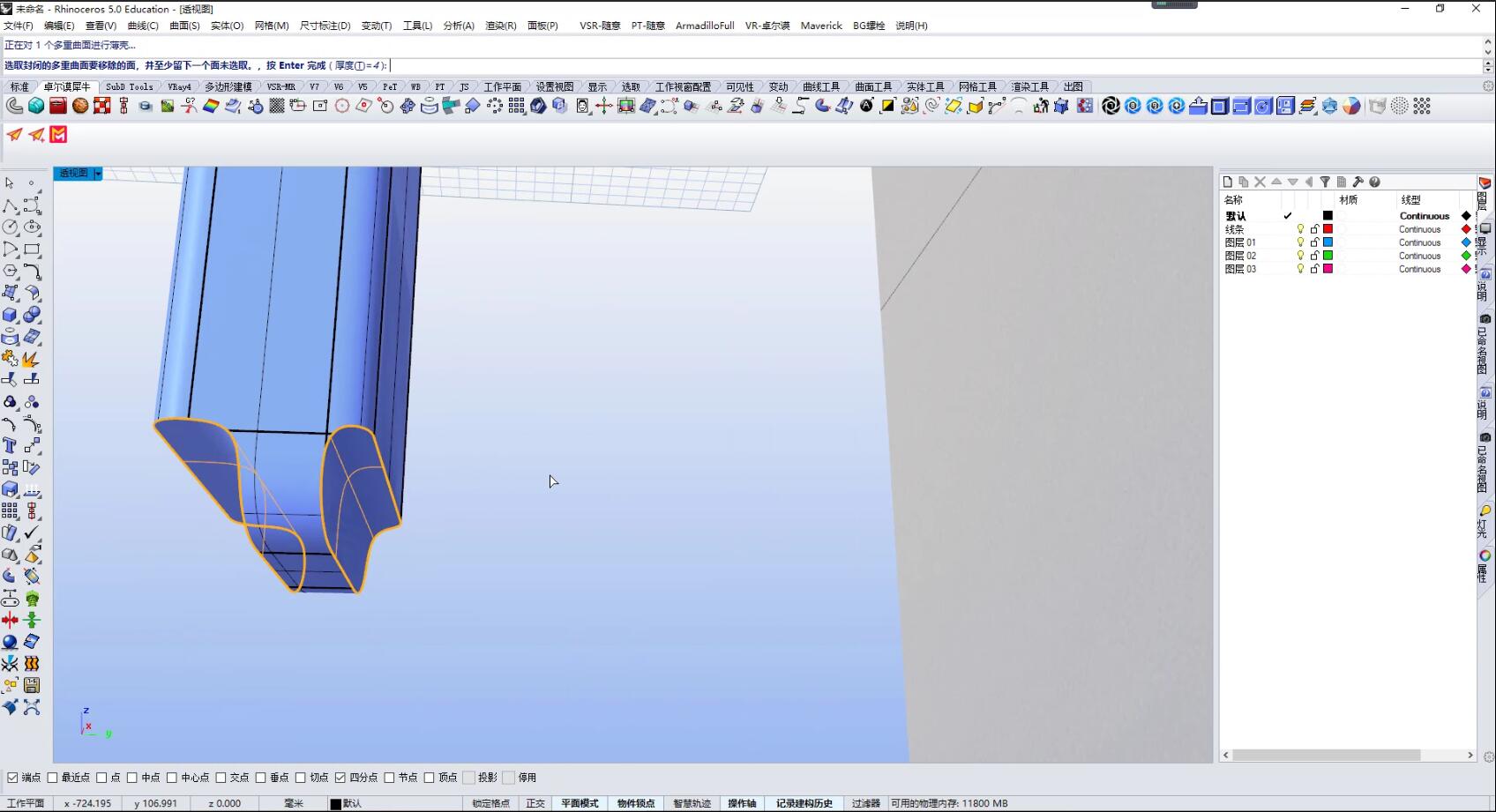

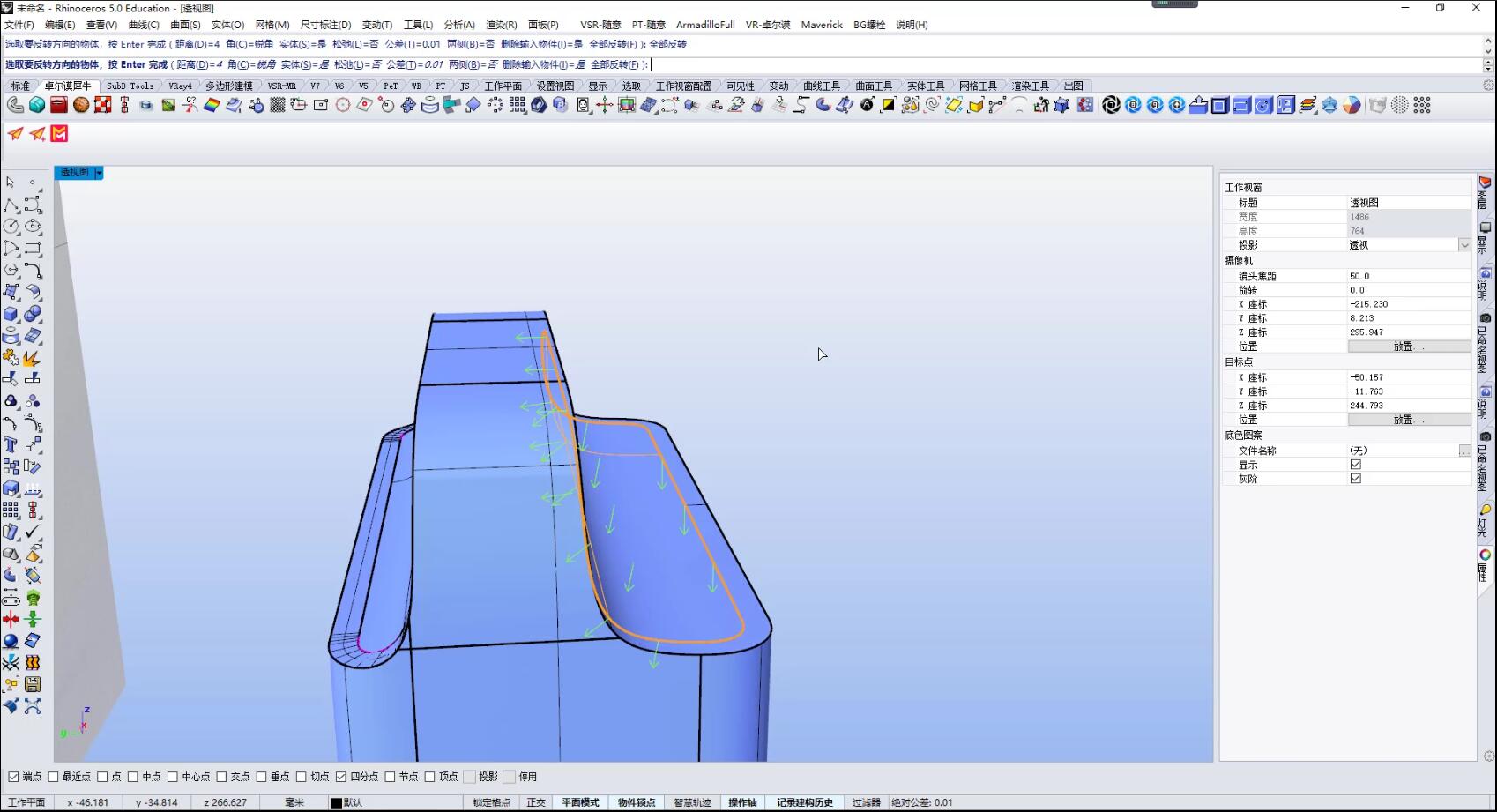

09.按照连续性需求混接中间空隙

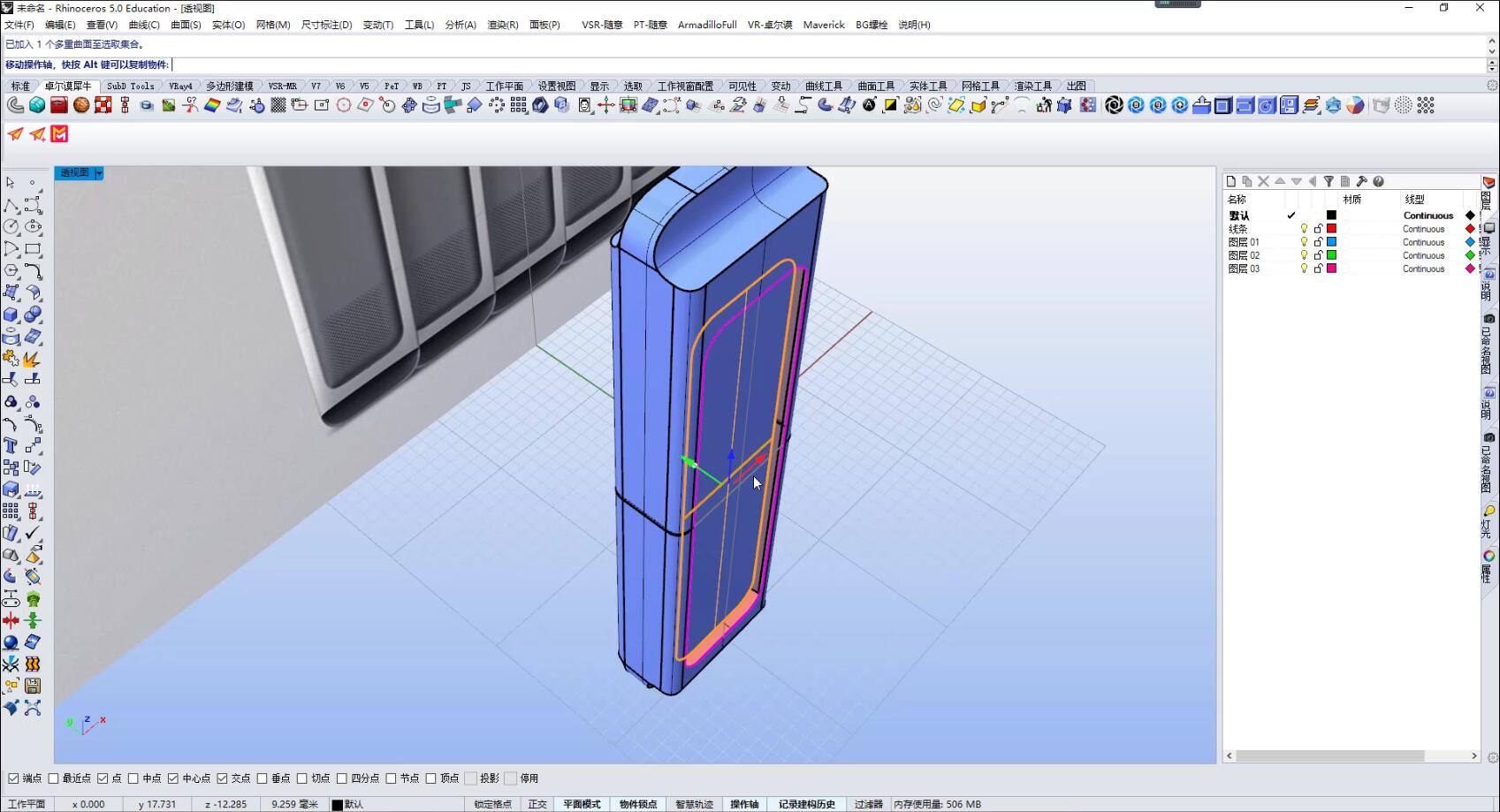

10.选择图示曲面进行抽壳运算，得到封闭的壳体

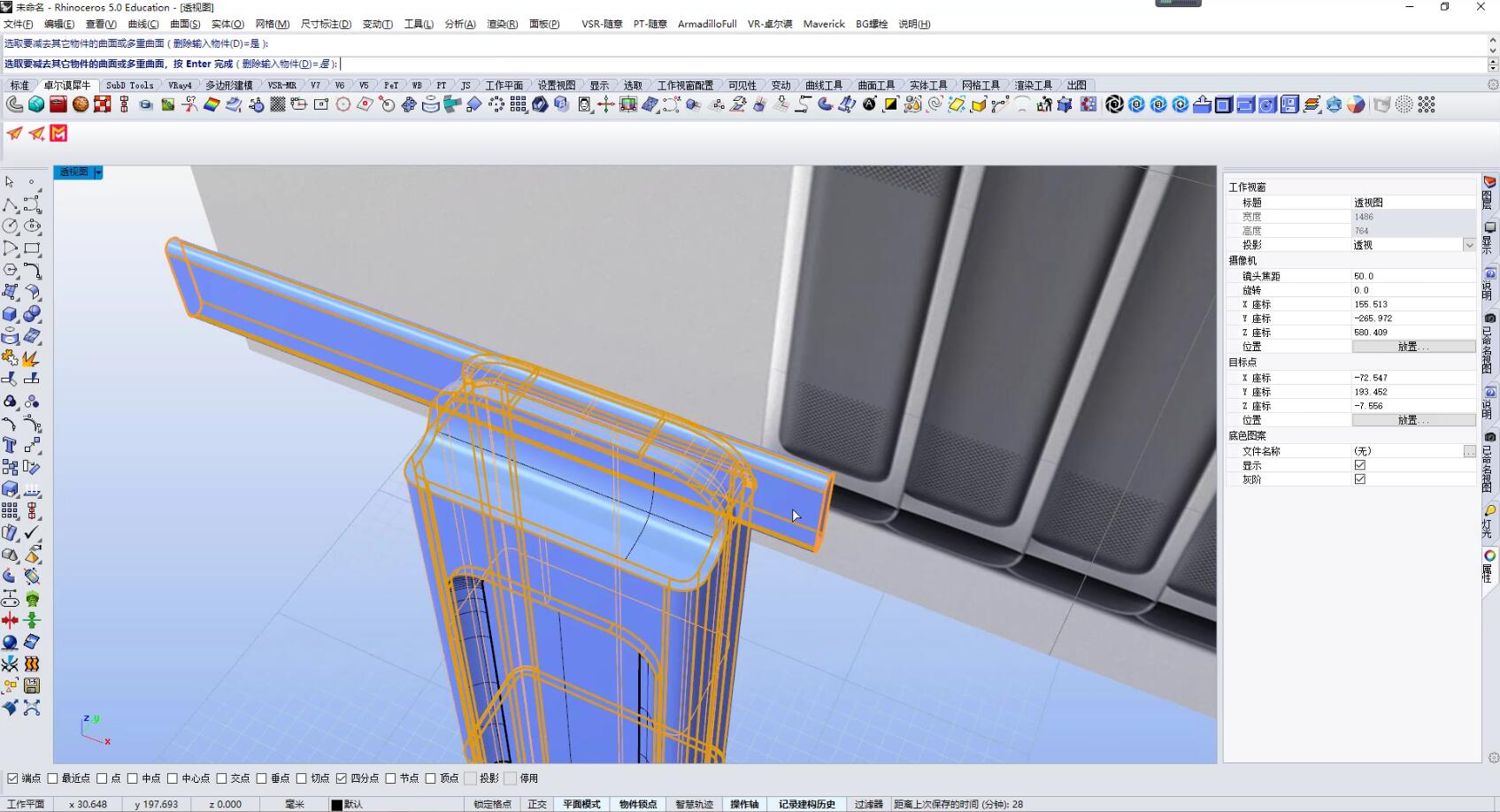

11.顶部侧面的切割轮廓线重新挤出曲面，再复制图示曲线切割对于部分

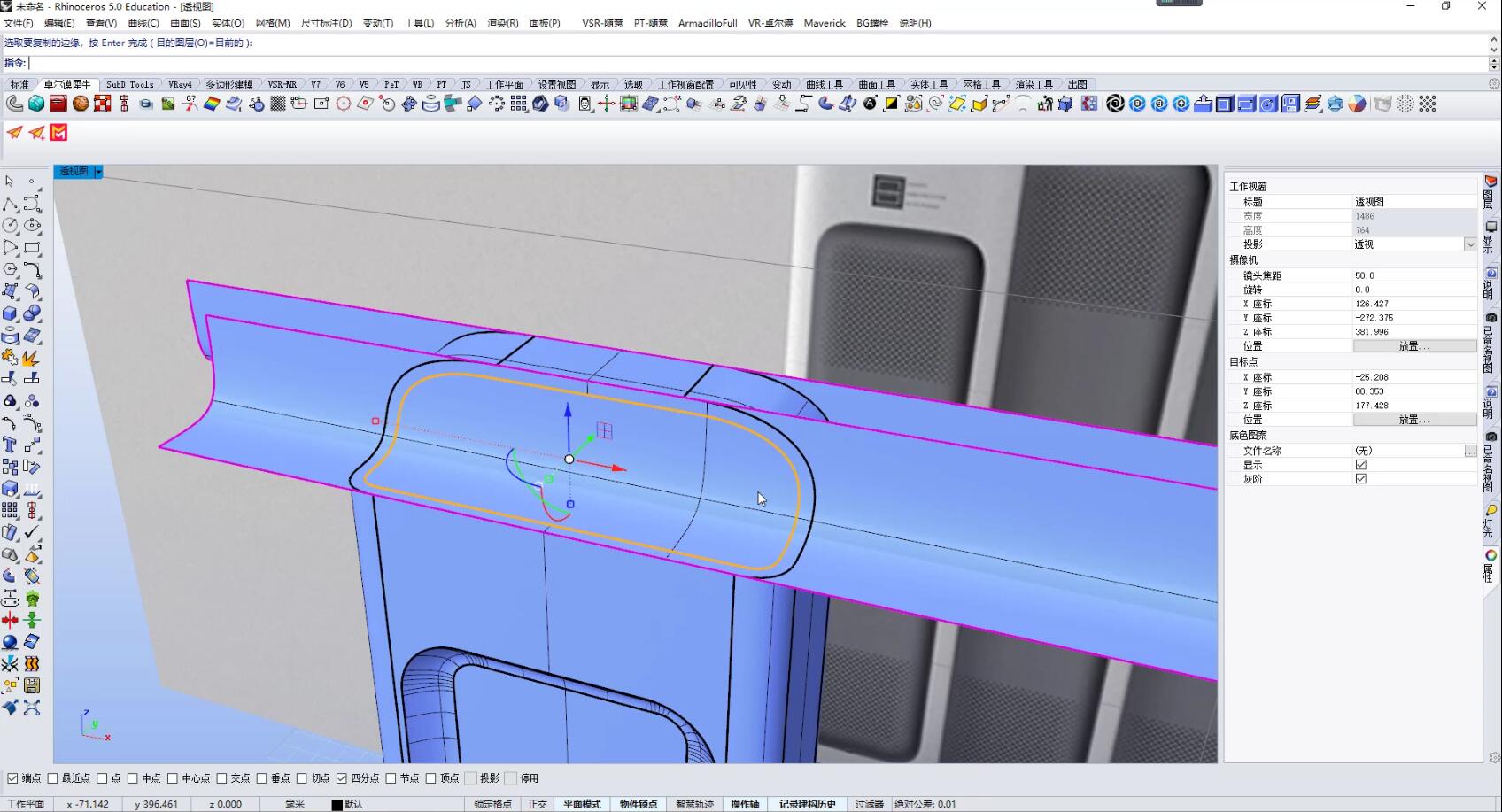

12.切割出来的曲面直接偏移厚度得到封闭的实体对象

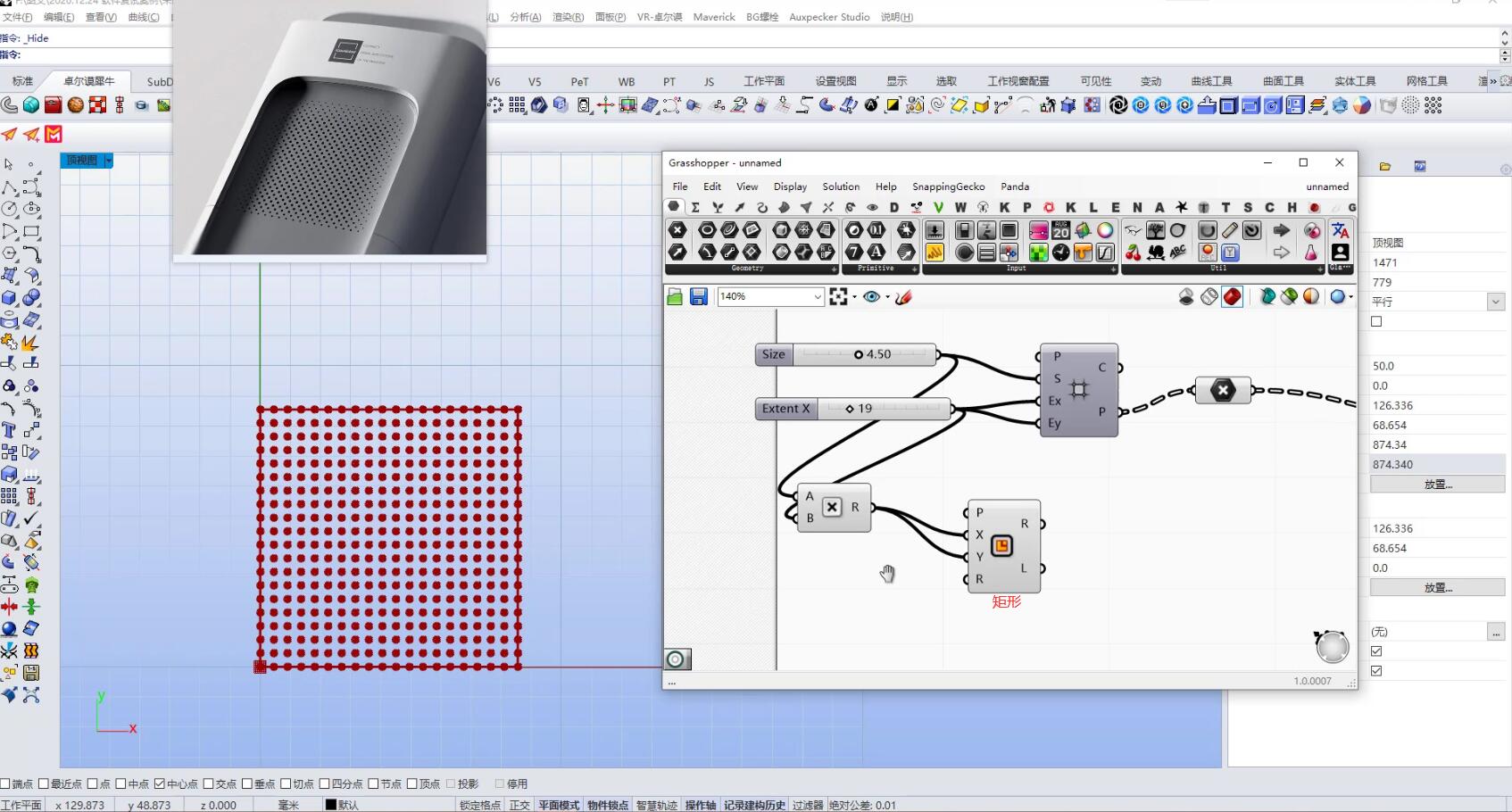

13.中部孔洞同样的做法

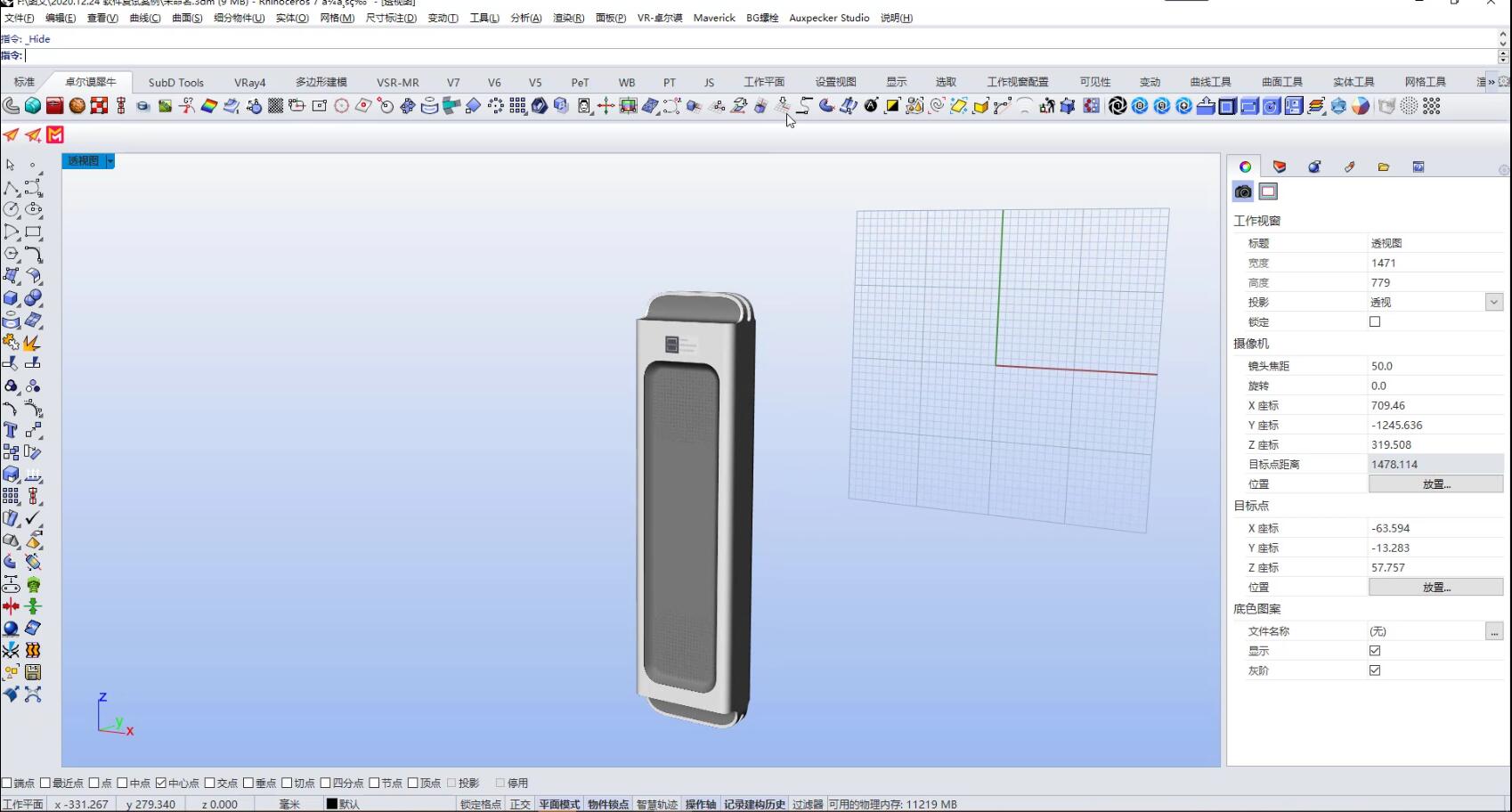

14.处理倒角后完成主体建模

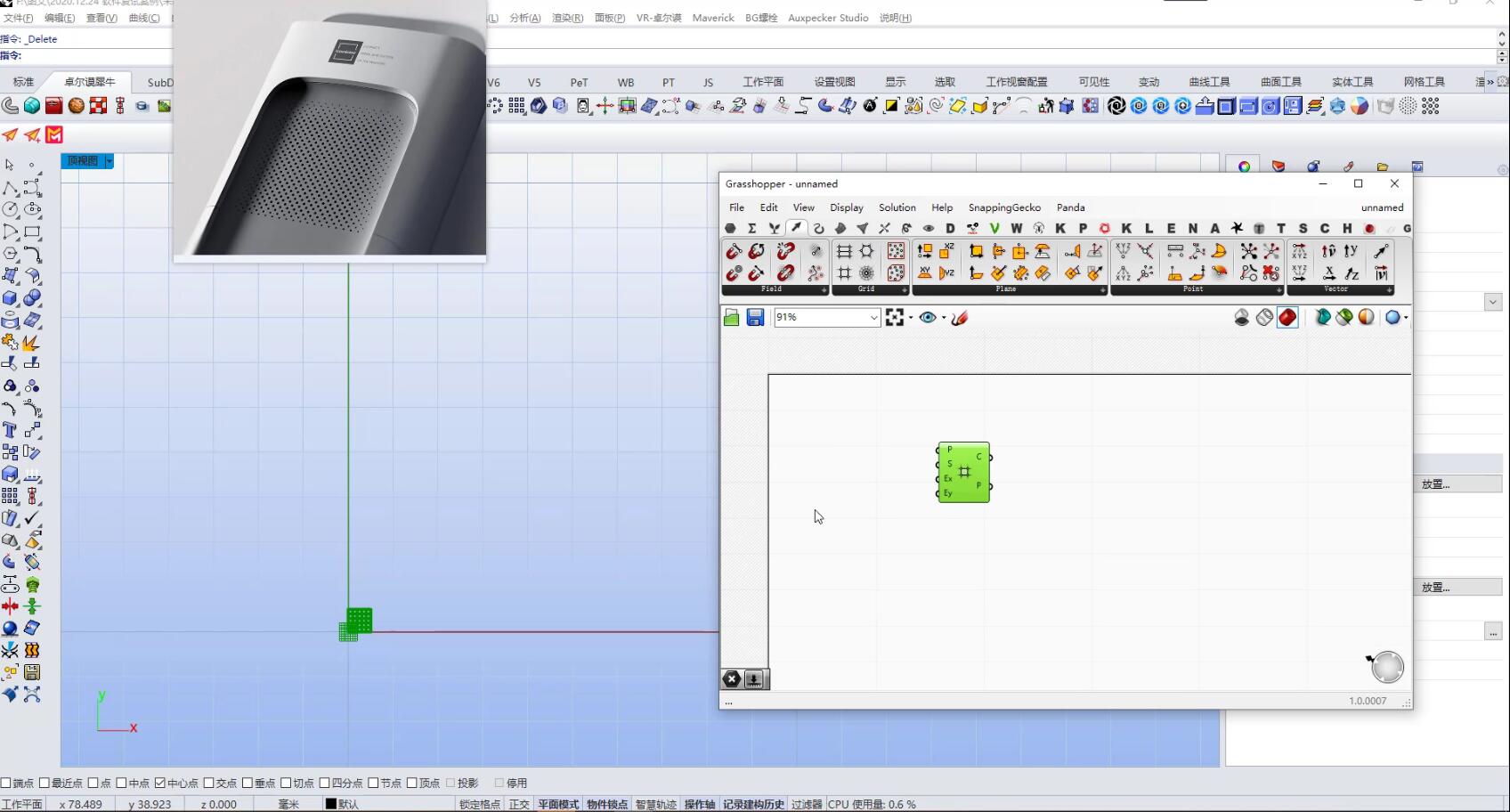

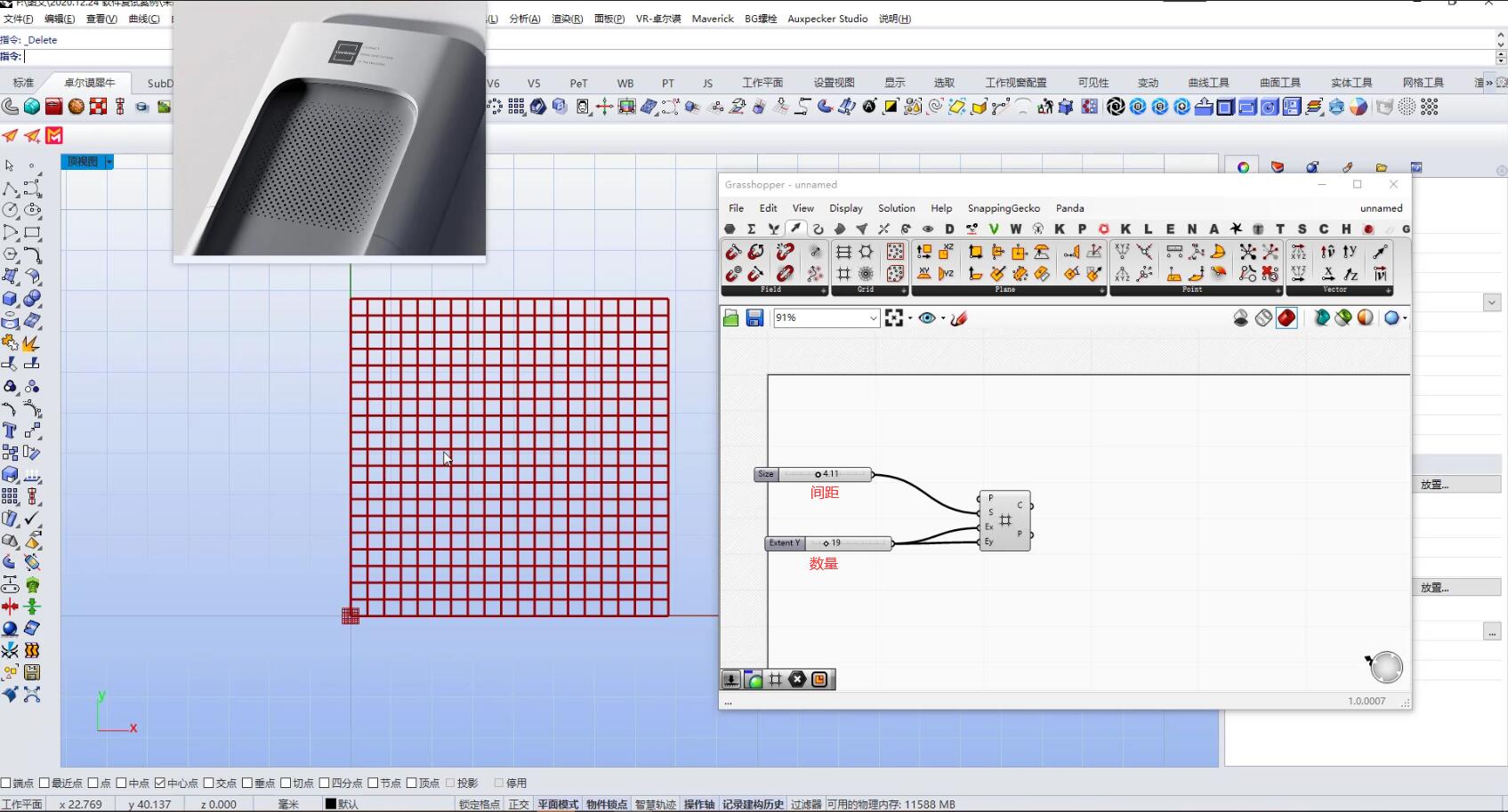

15.打开GH，添加矩形网格

16.通过间距及数量让点阵大小和参考图效果相似

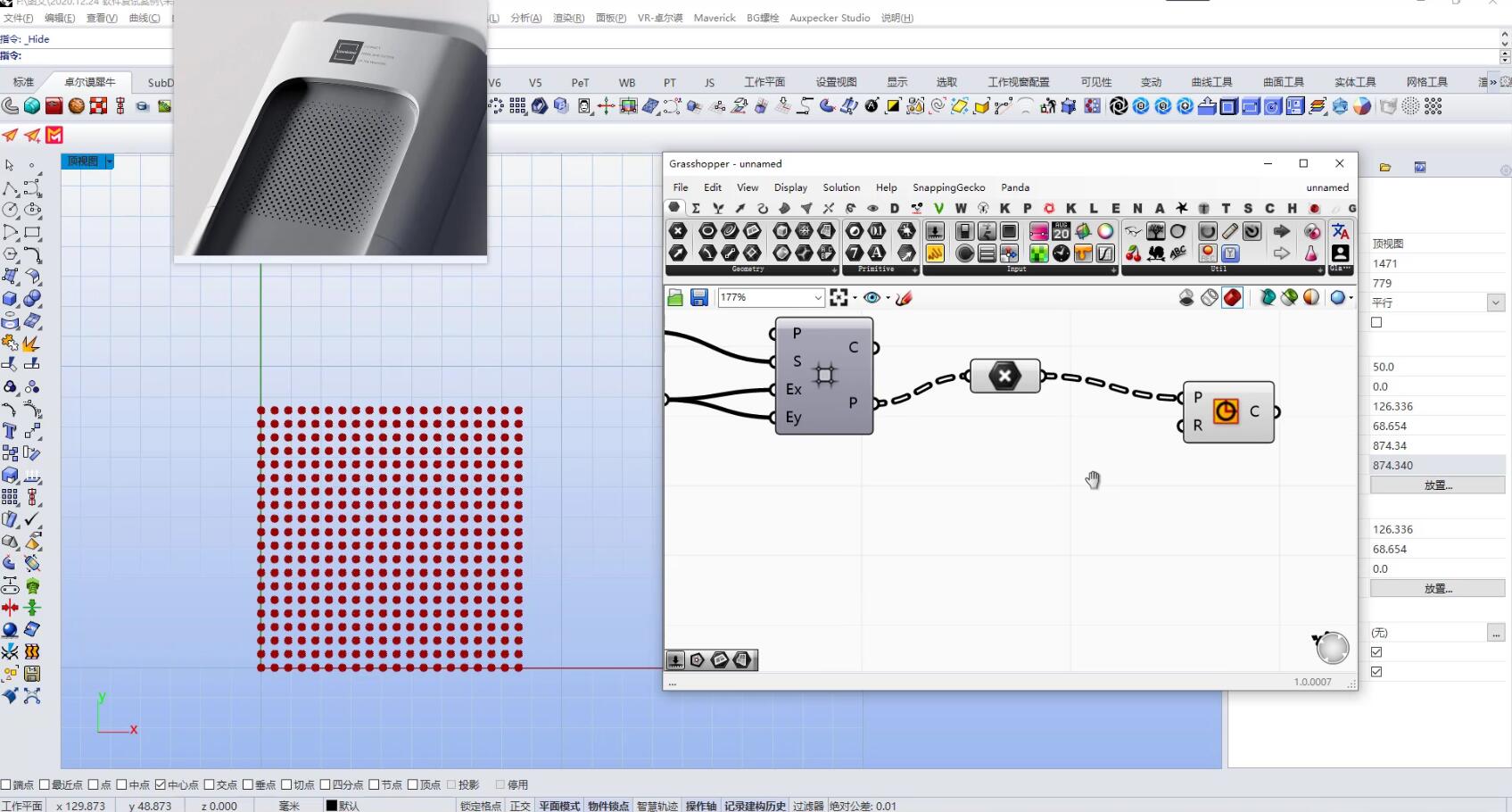

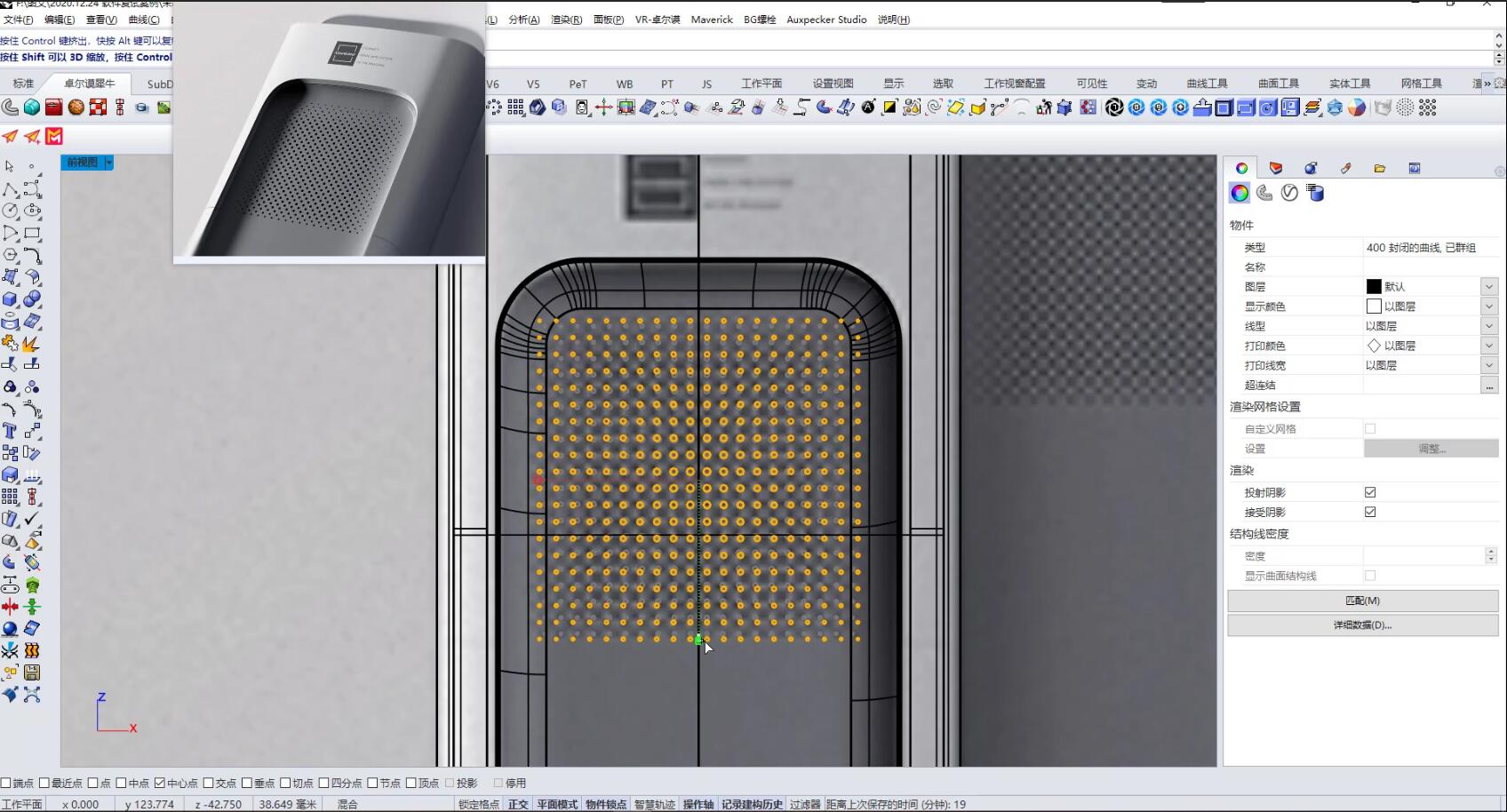

17.提取矩形网格的点P，并在每个点上生成一个圆

18.构建一个轮廓矩形用来求肌理中心也就是干涉点位置，通过矩形网格的间距数量相乘得到轮廓矩形

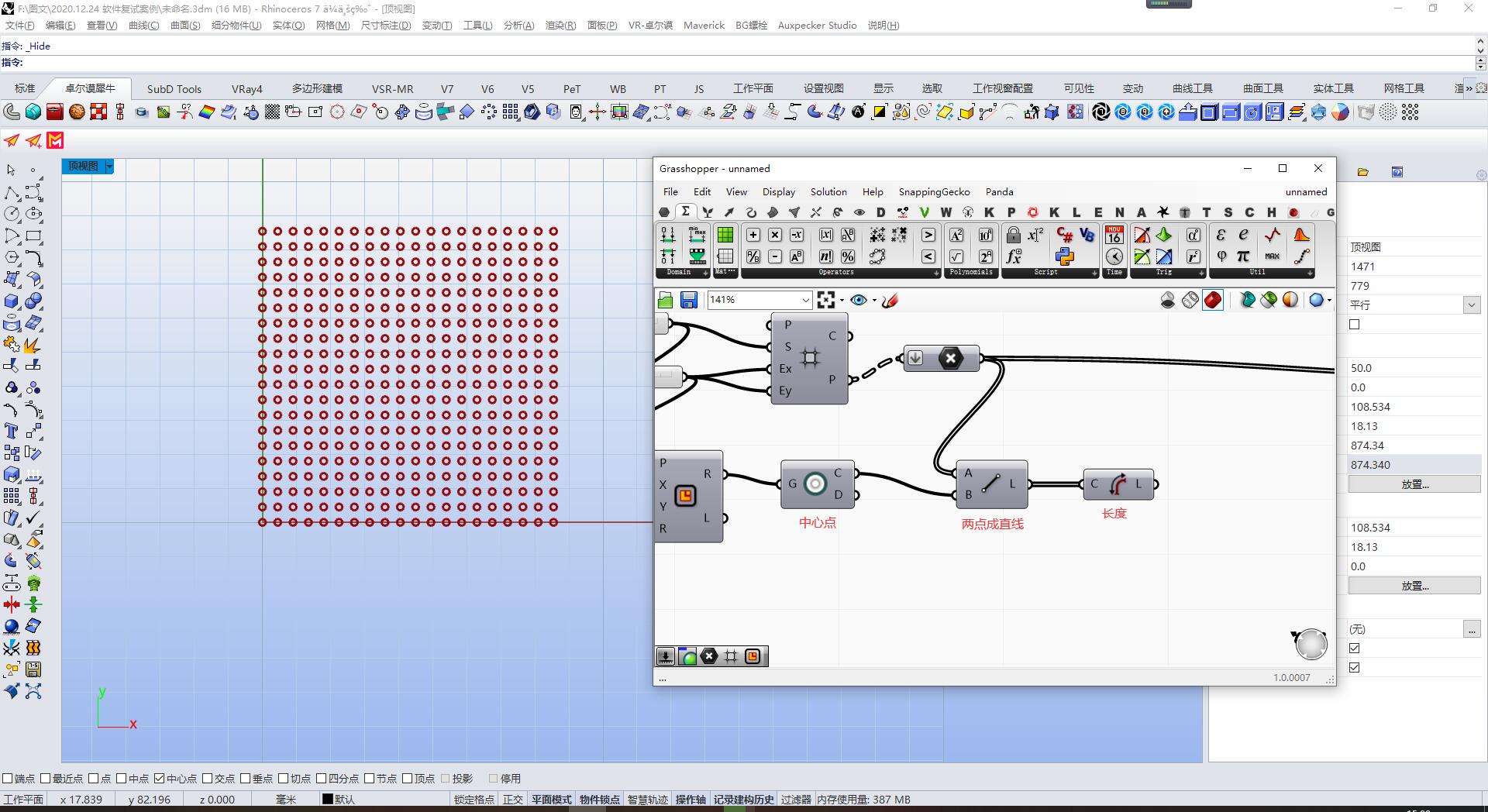

19.求轮廓矩形中心点，并将所有网格点与中心点连直线并求长度，得到一组与到中心点距离相关的变化数据

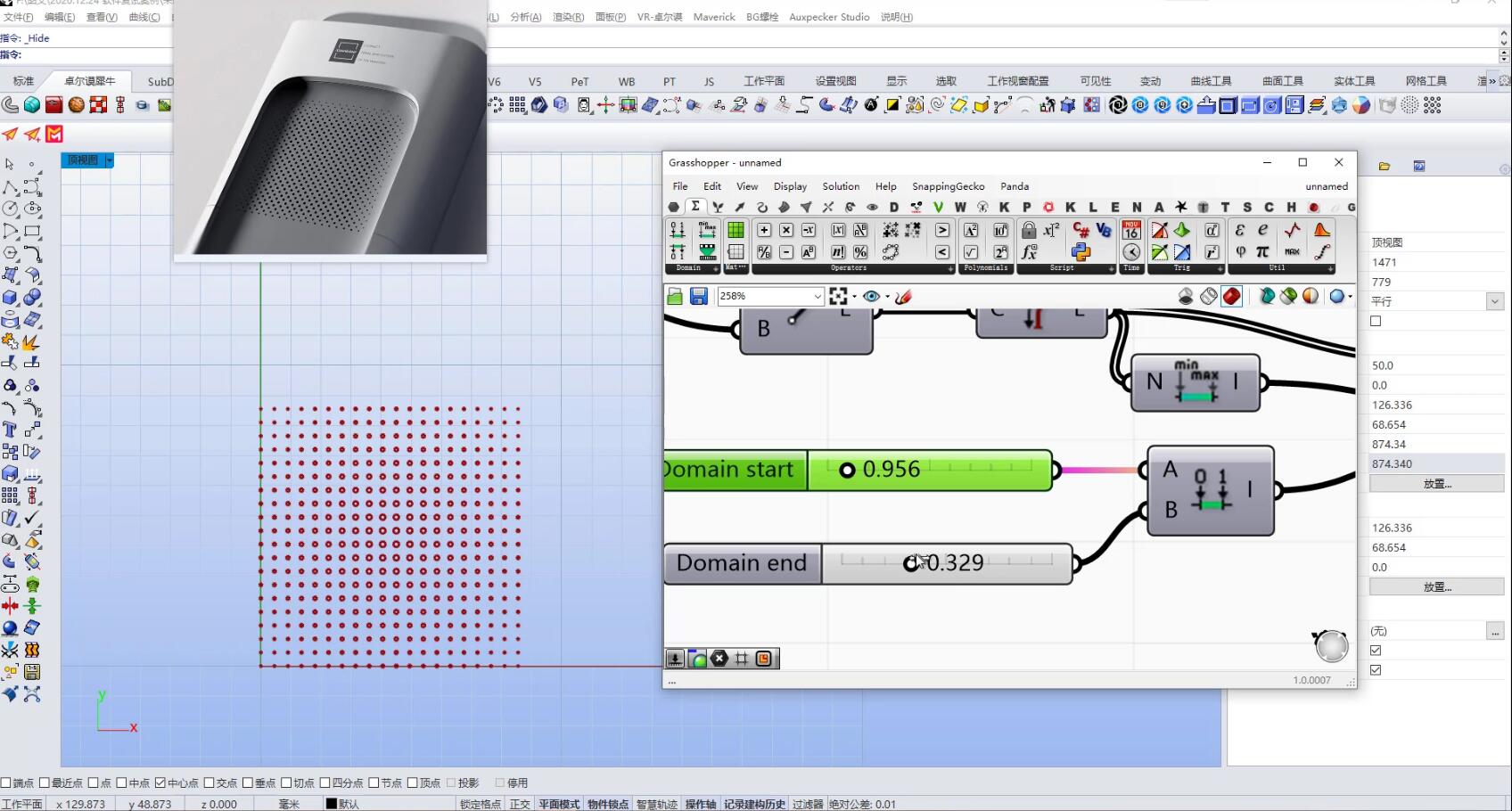

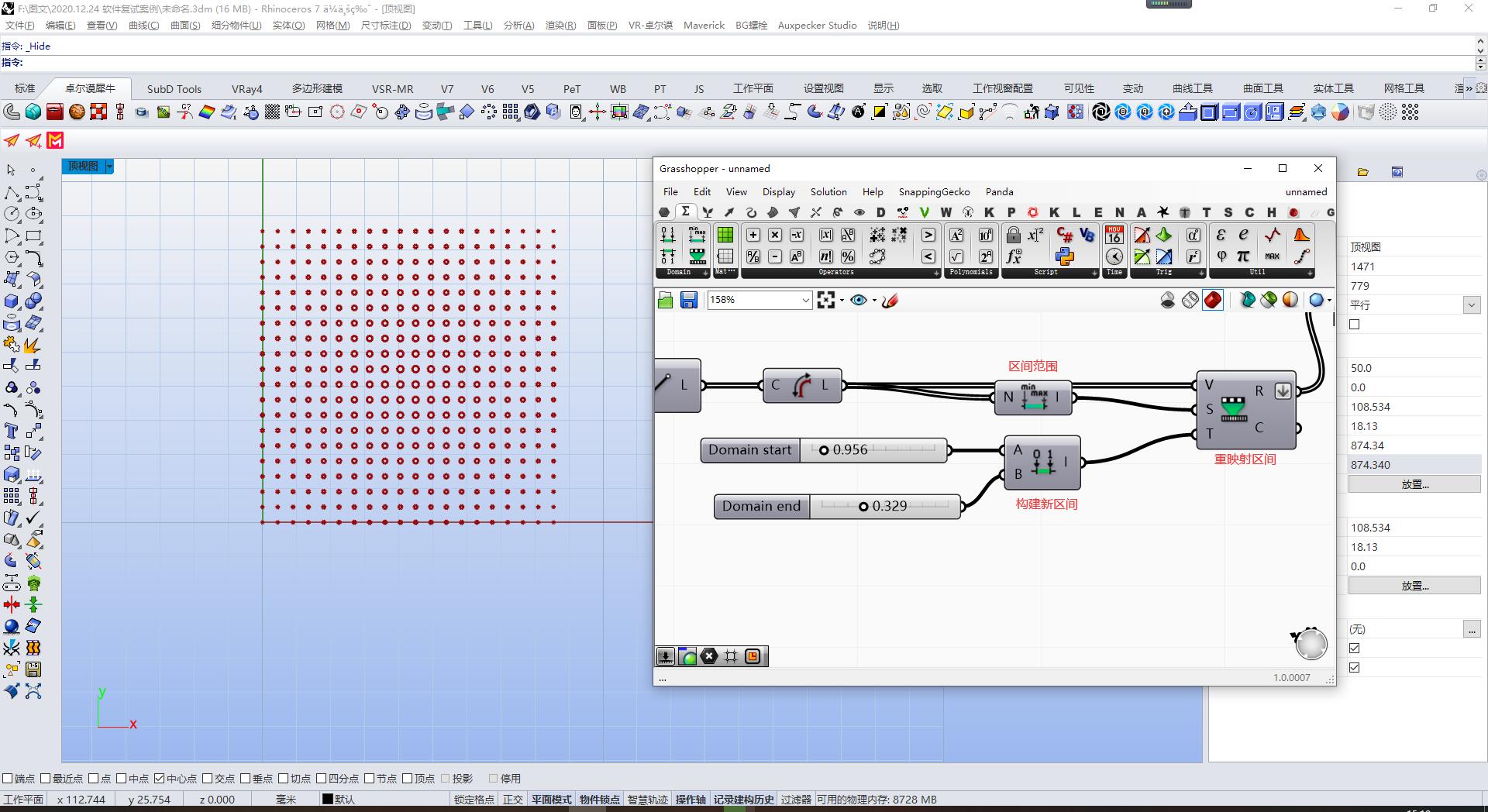

20.再通过重新映射数值区间让产生的数值在我们的控制范围内

21.调整重新构建的区间的最大最小值来确定圆形肌理的大小，完成肌理构建

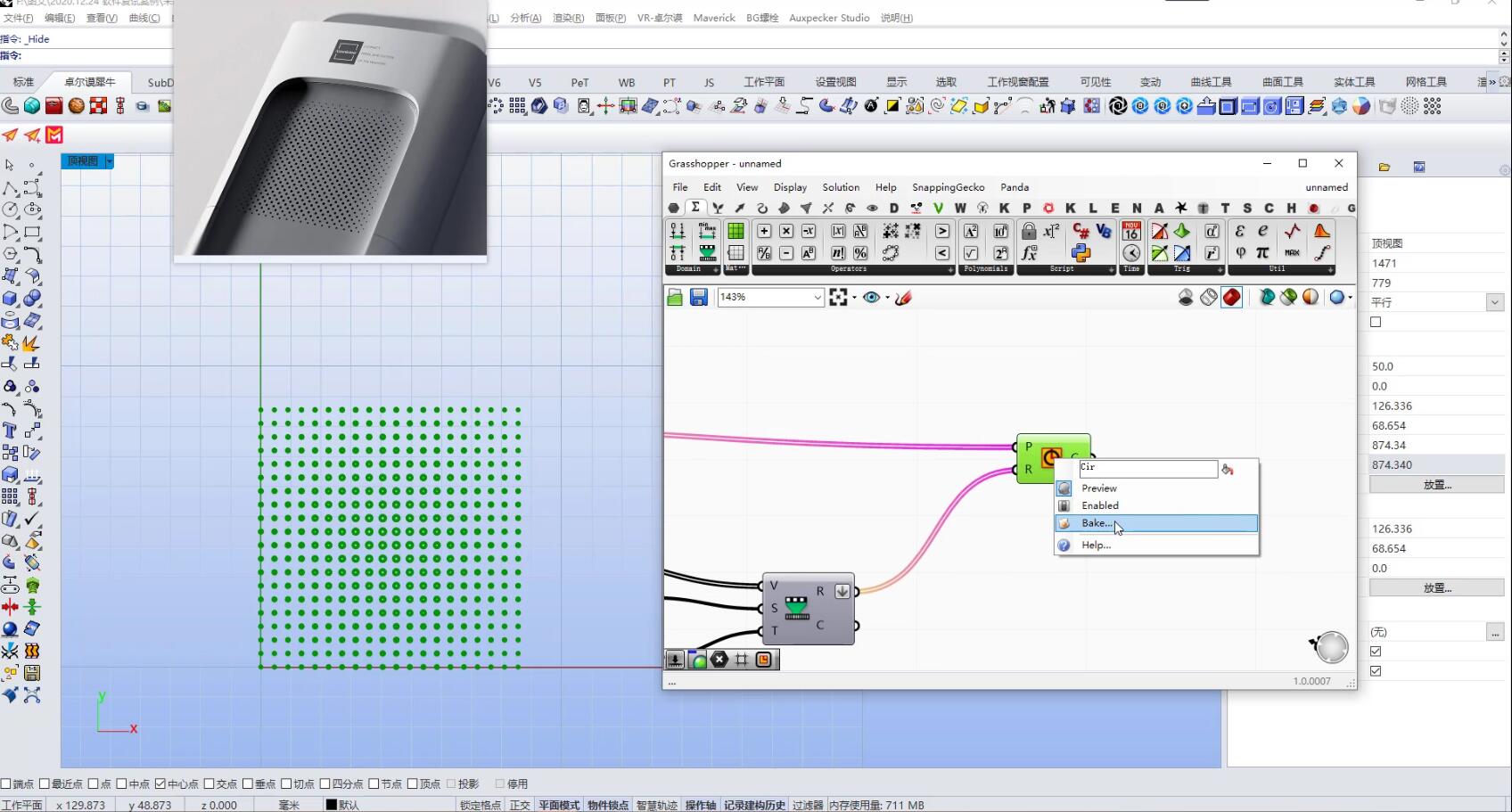

22.烘培GH肌理到犀牛中

23.调整合适的位置和大小

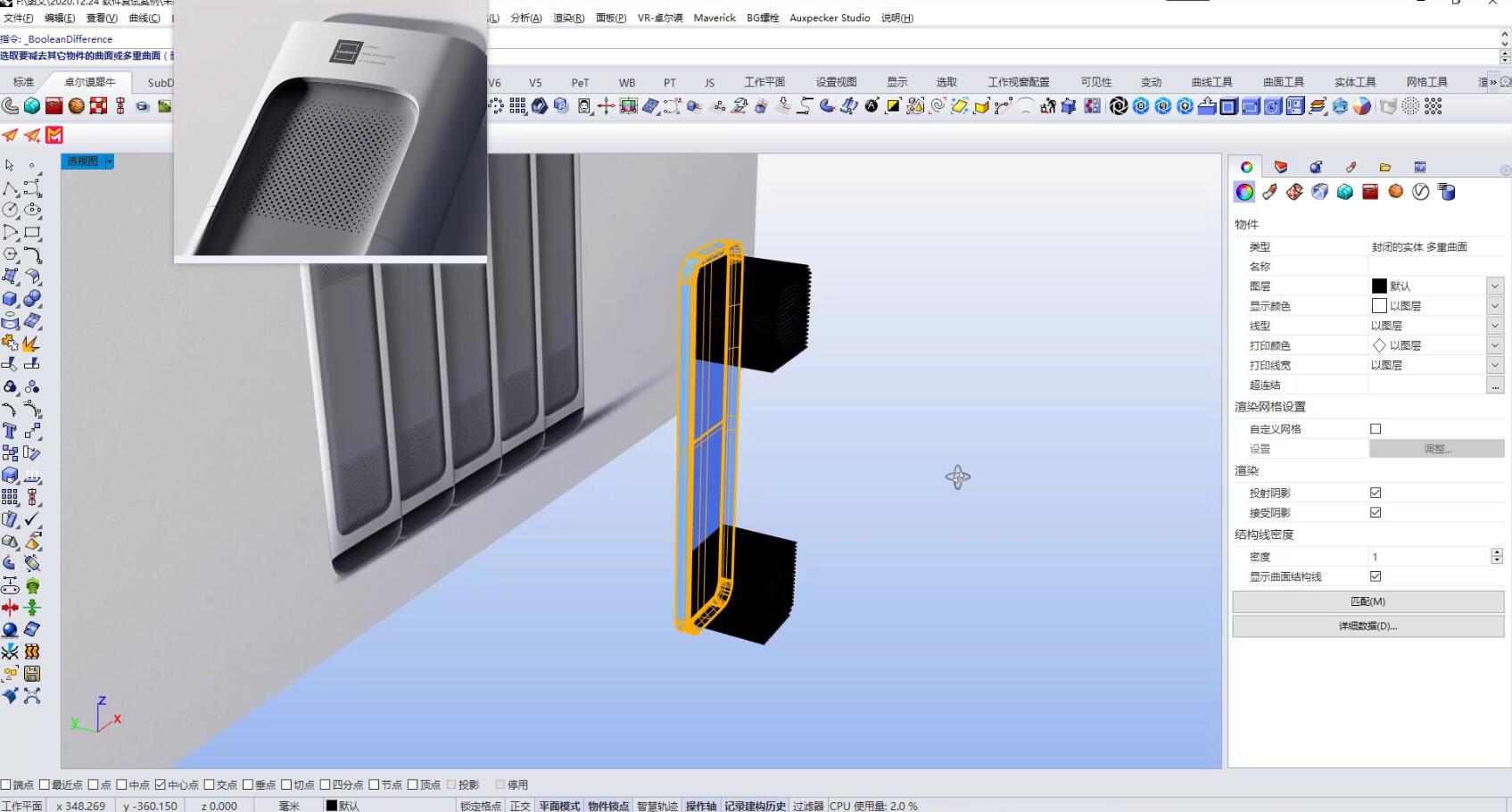

24.挤出后做布尔运算差集，得到孔洞

25.完成建模
