工业设计手绘，产品设计 -手持复杂形体塑造

① Teaching objectives  | 教学目标

· 了解柱体与方体穿插关系的绘制


· 能够掌握绘制不同性质的线条

· 在复杂形体中训练线条的属性





②Tools used | 使用工具

· 辉柏嘉彩铅（399）

· Copic马克笔（C3、C7）

· 法卡勒马克笔一代（68、191）

· 法卡勒马克笔三代（70、71）

· 樱花高光笔、白色彩铅





③final result  | 最终效果

· 点击下方视频，获取电钻产品绘制完整教程

 可以关注我们的B站：琢木设计中心



---



00   -完整步骤图




01   -第一步

绘形，本次的产品案例以电钻为案例，先绘制出方体透视，根据确立的方体体块寻找电钻透视，注意产品呈现的角度，绘制出大致的形体后，补充产品细节。

02-第二步

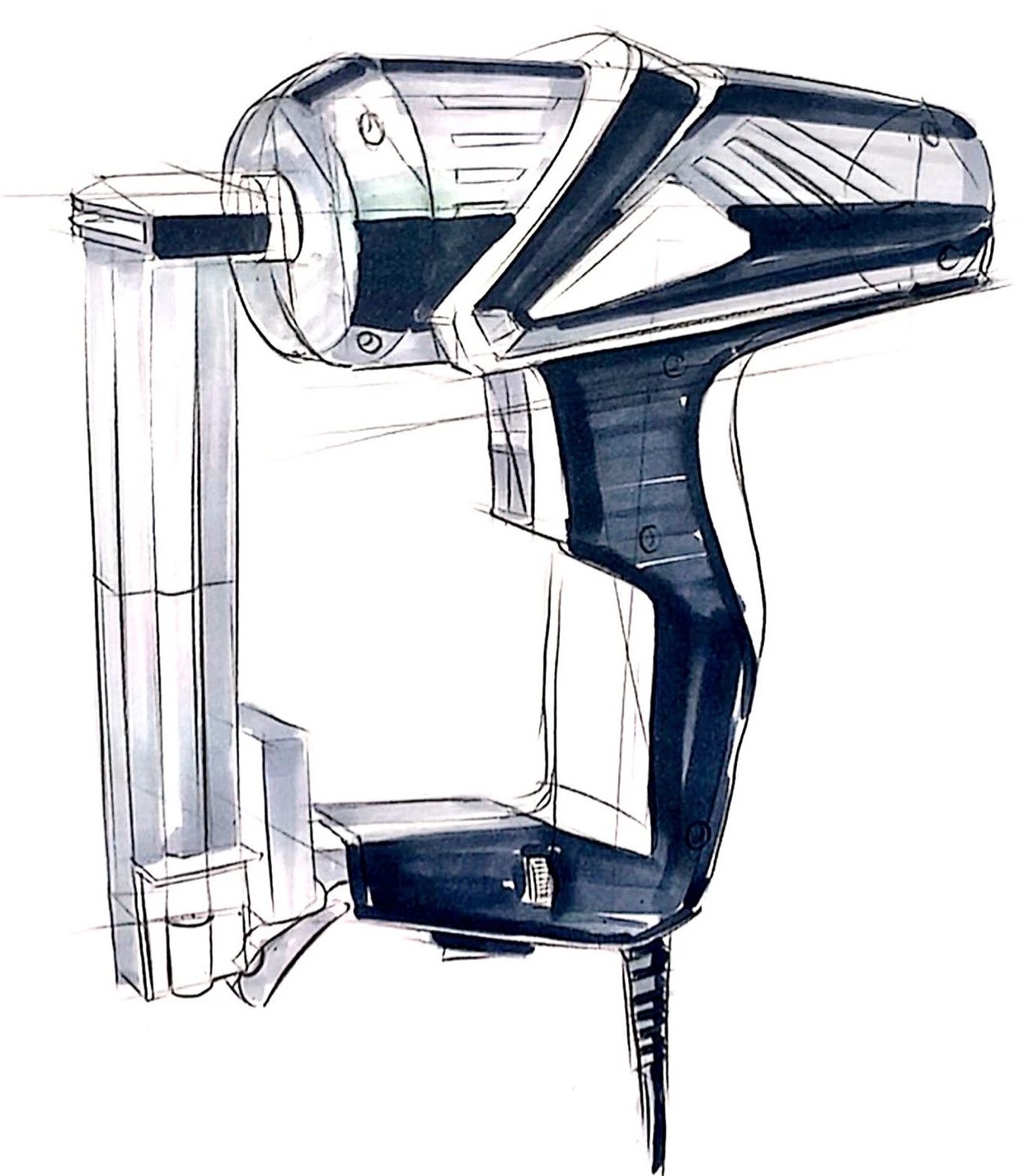

确定明暗，用浅色马克笔快速铺色，深色马克笔加深暗部，将明暗面拉开，同时注意面柱体的明暗交界线过渡要柔和，以及各个面之间转折关系处理。

03-第三步

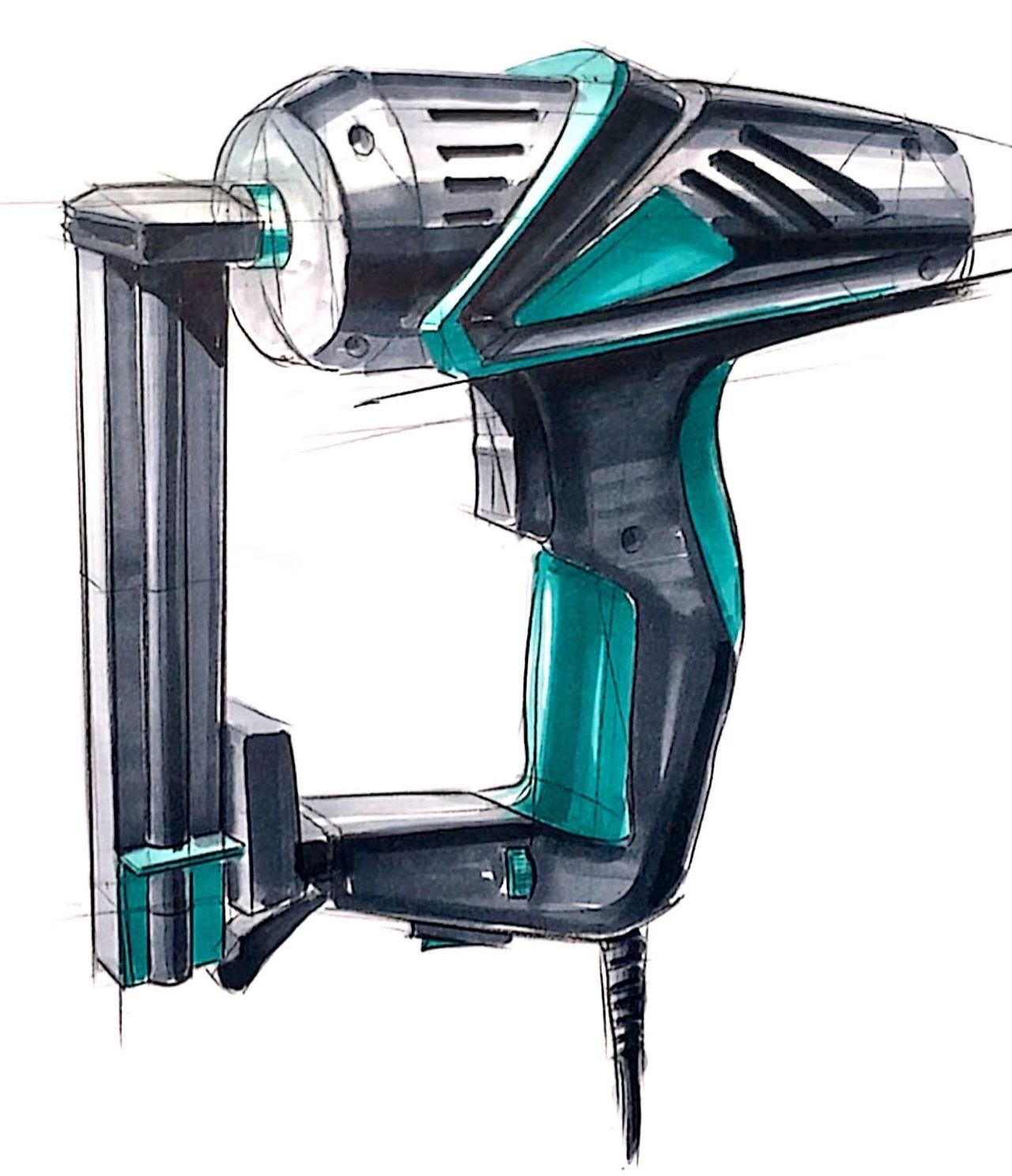

深化层次，点缀细节，在转折处加强明暗对比，让产品的体块感更加凸显，同时注意暗部透气性。加深产品面与面之间产生的投影。

04-第四步

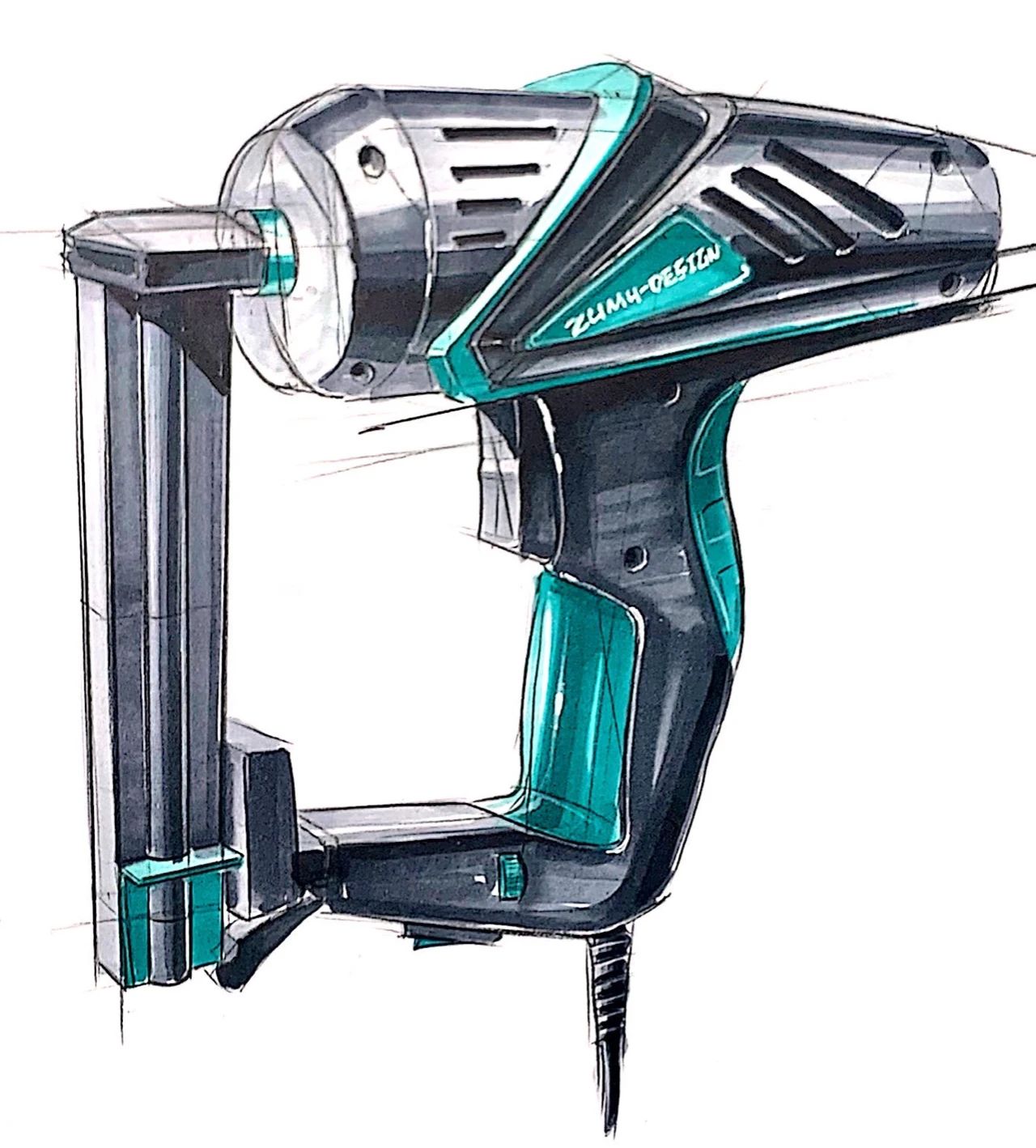

黑色彩铅收型，用黑彩加重产品轮廓，把产品的结构与部件交代清楚，适当添加剖面线辅助与理解形体走势。用白色彩铅和白色水笔提亮，高光也有明暗变化，并不是一条白线，保证高光出水均匀，避免毛边。
