【教程】黄金阵列肌理建模教学

建模思路分析：这次纹理采用手动的方式进行构造，先找出单元形，单元形构建完成后直接阵列即可。

 01 绘制两个圆作为纹理边界；

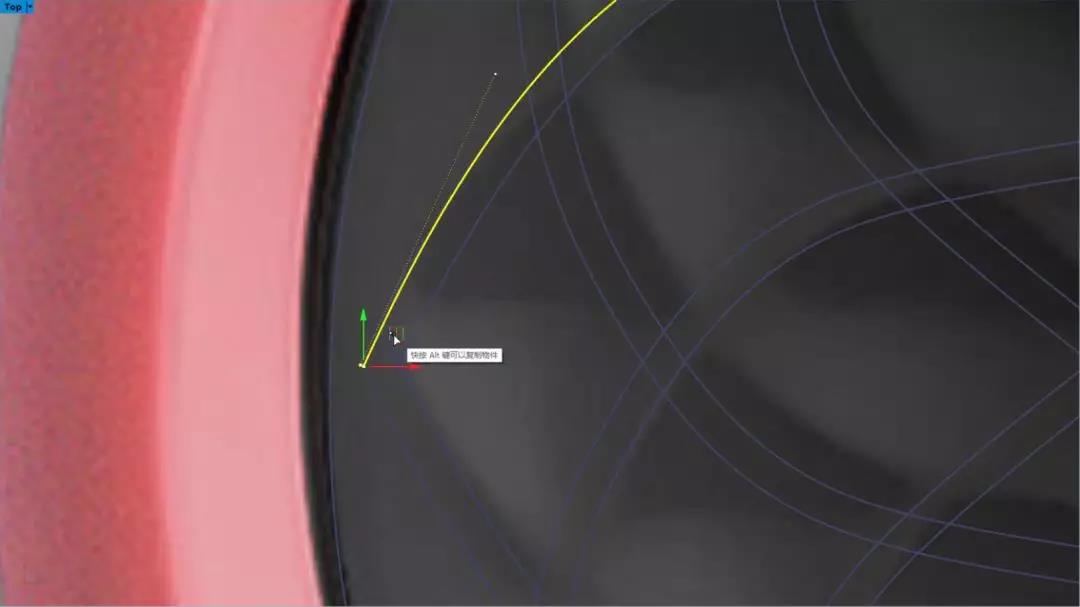

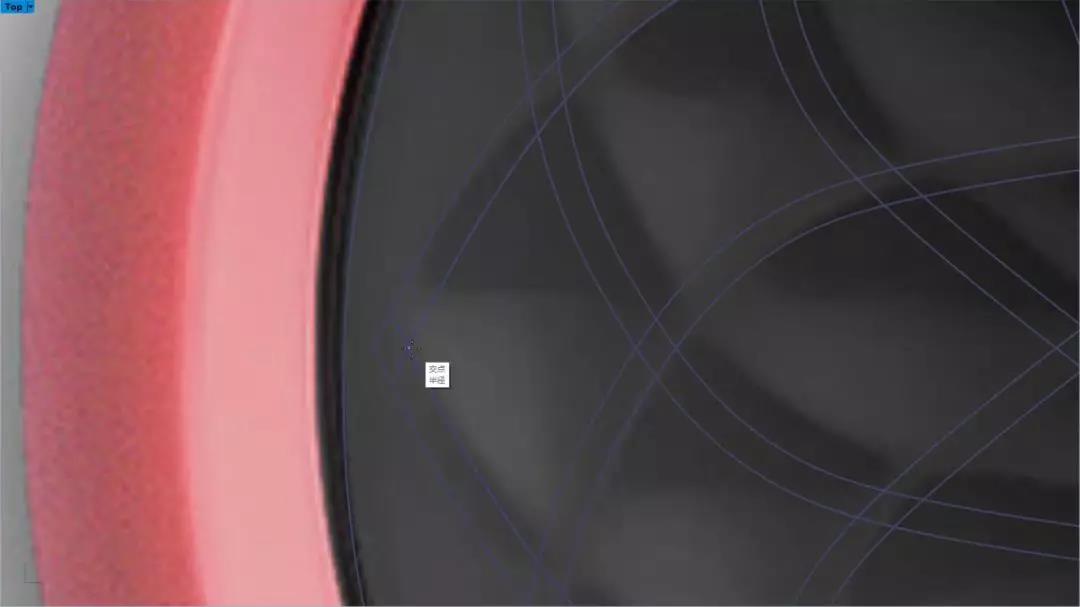

 02 绘制纹理造型曲线；

 03 偏移曲线（此处偏移曲线时记得勾选松弛）；

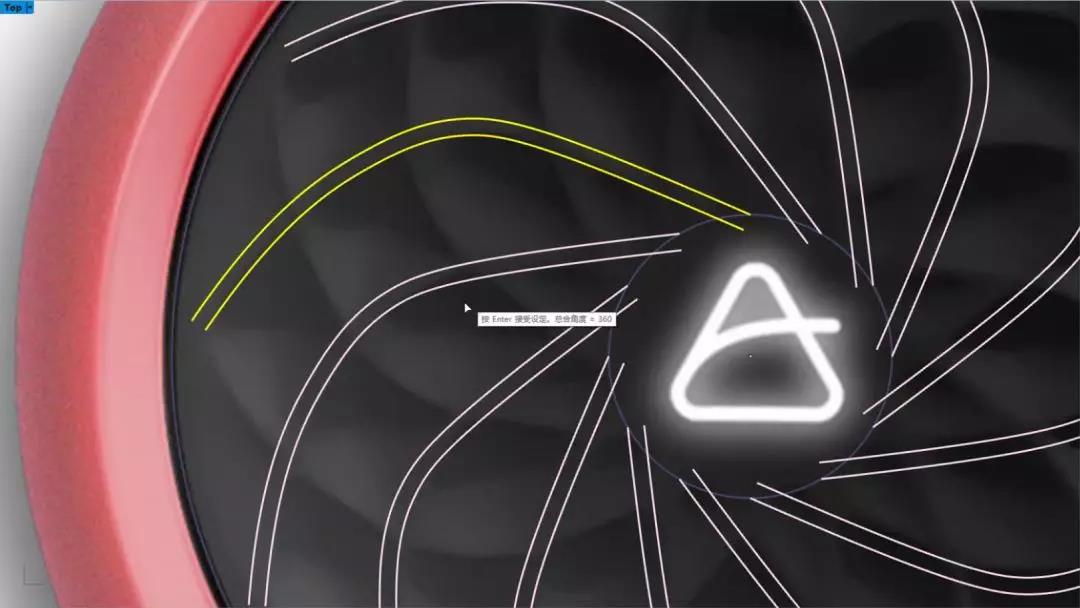

 04 将偏移的曲线环形阵列12个（打开记录建构历史及更新子物件）；

 05 阵列的12个对象再次镜像，构建完整纹理造型；

 06 移动点将外部造型轮廓调整好（切记记录建构历史打开）；

 07 再绘制圆限制外部纹理边界；

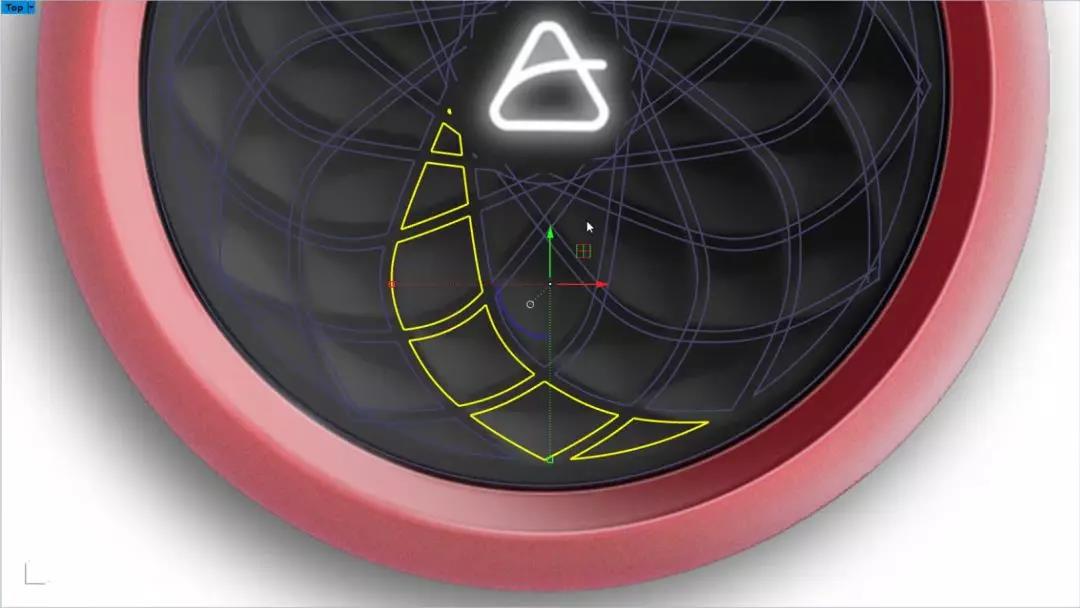

 08 所有线选中修剪出单元形；

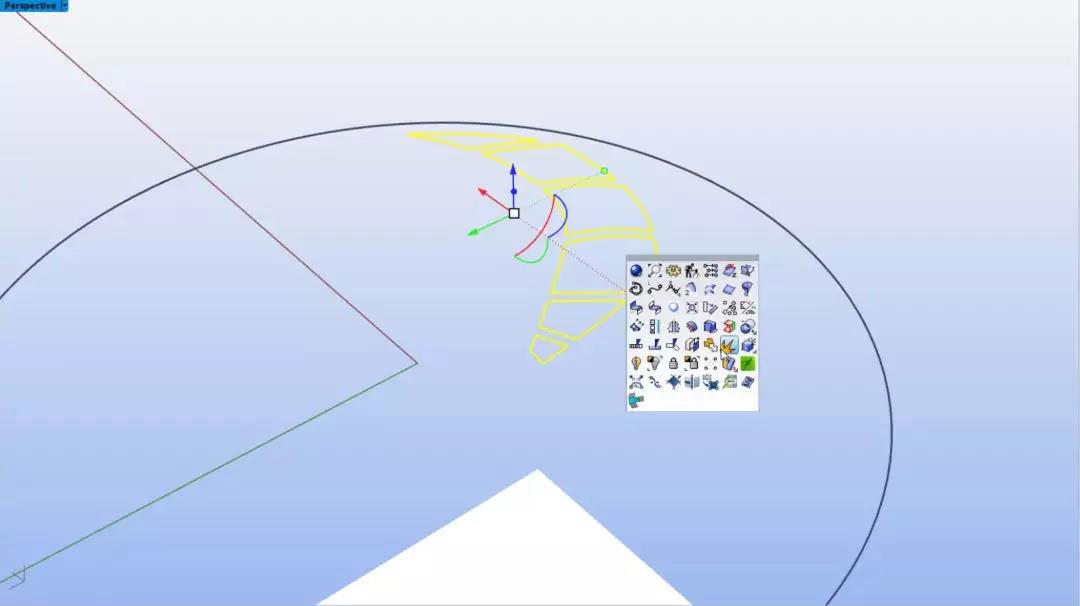

 09 将单元形曲线炸开；

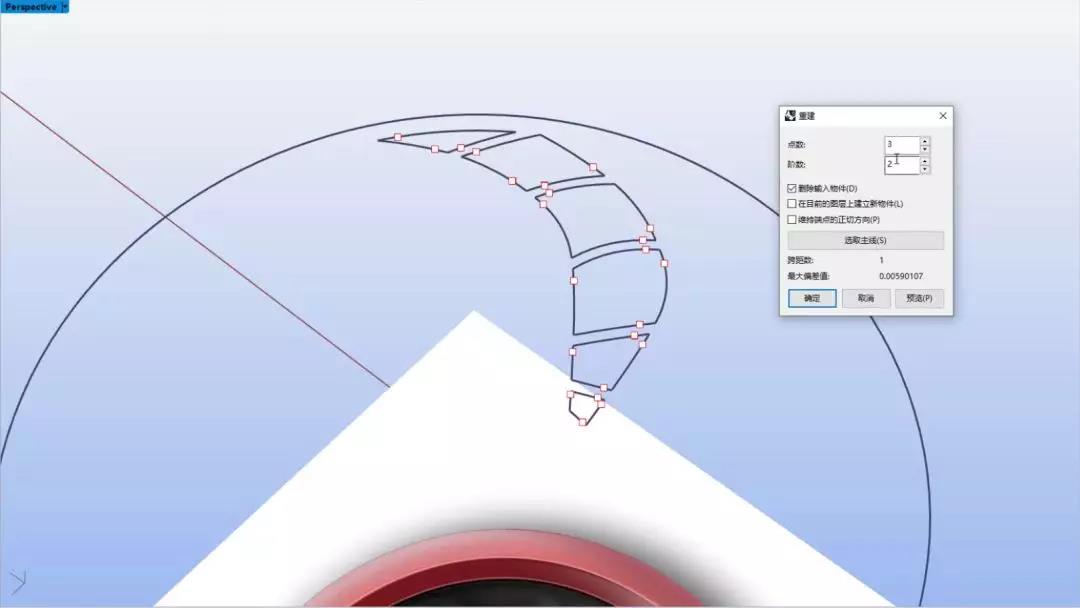

 10 所有曲线重建二阶三点；

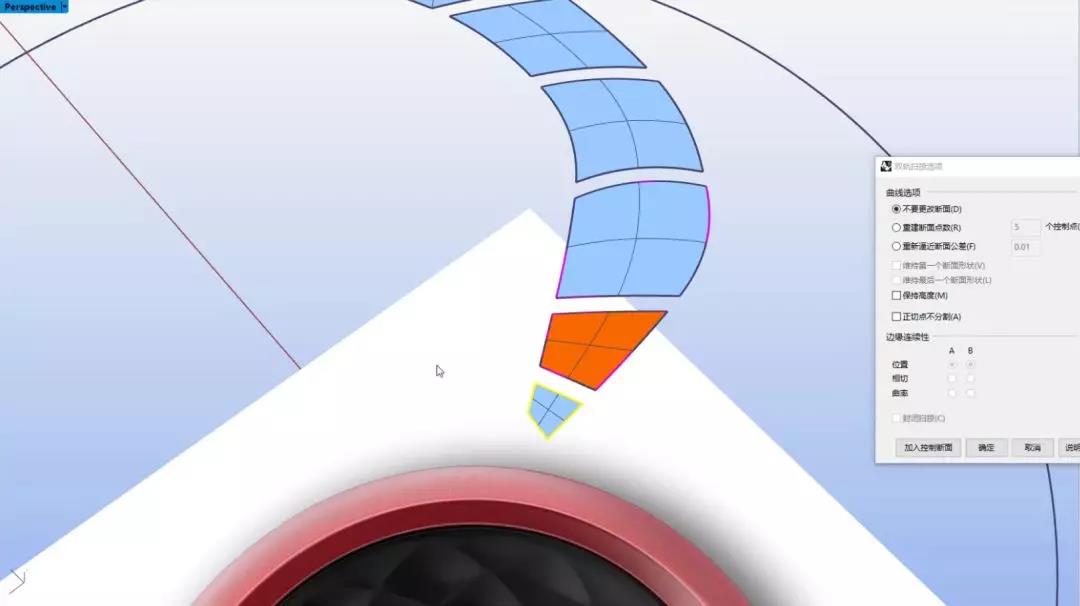

 11 构建每一个双轨曲面；

 12 打开曲面控制点；

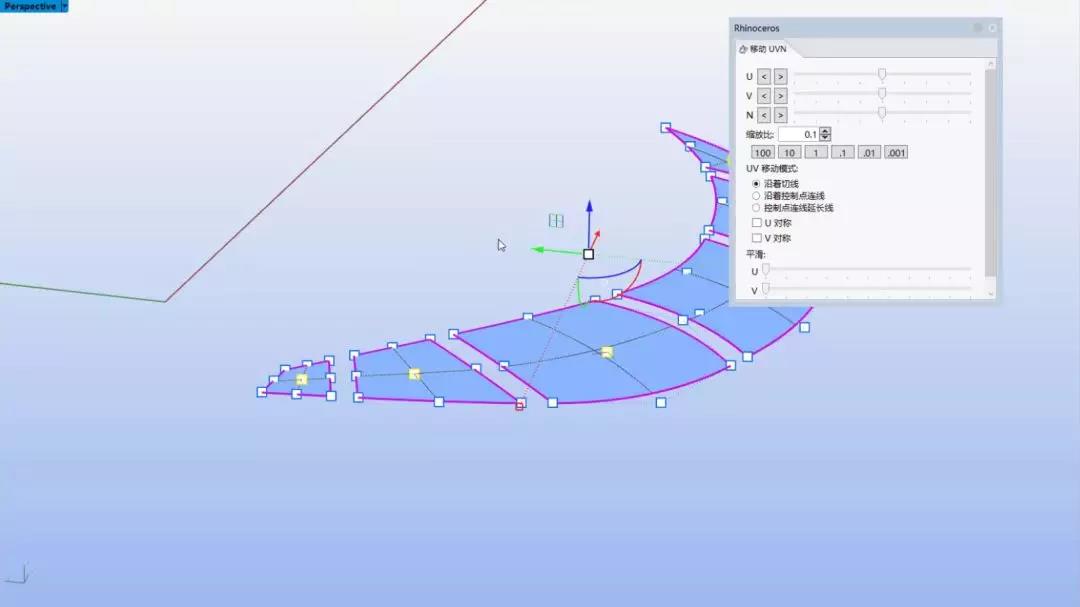

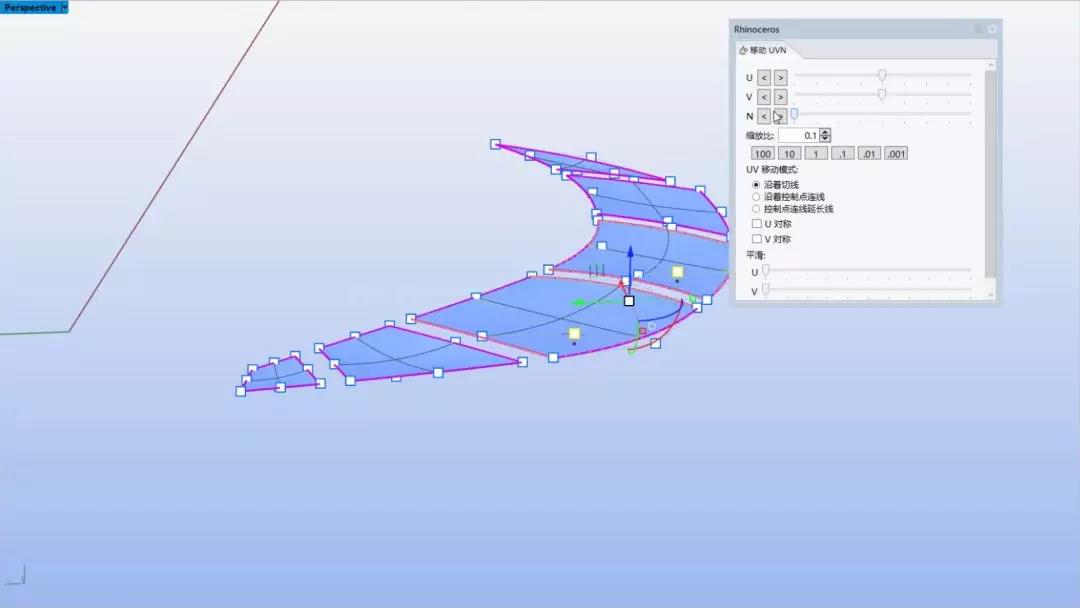

 13 选择最中间的点用UVN移动将点往下调整；

 14 复制调整之后的曲面的边框；

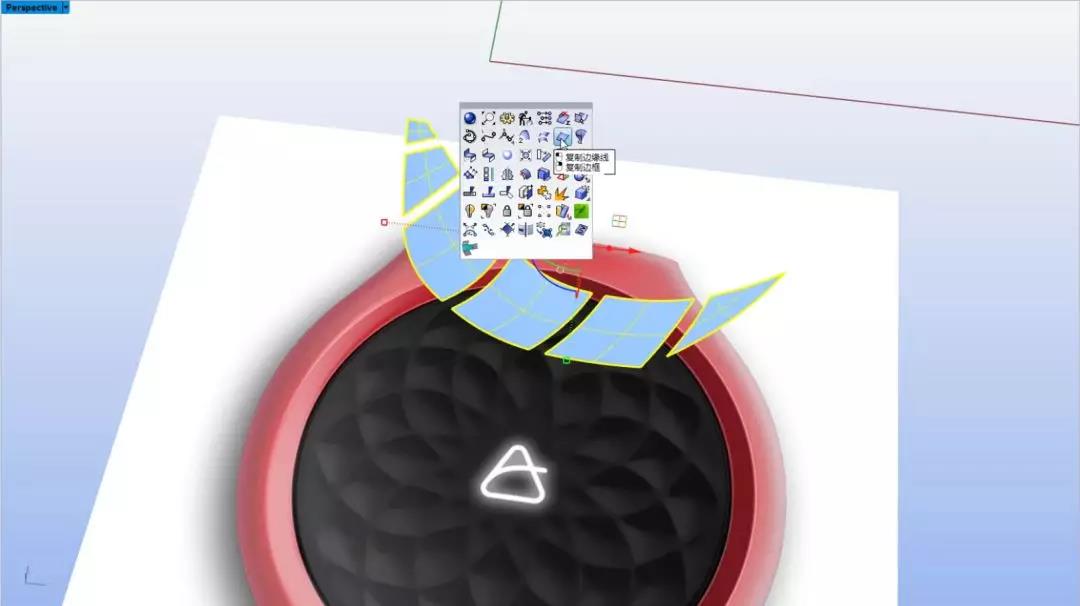

 15 将边框阵列并群组（方便选择）；

 16 借助边框曲线将底部平面分割；

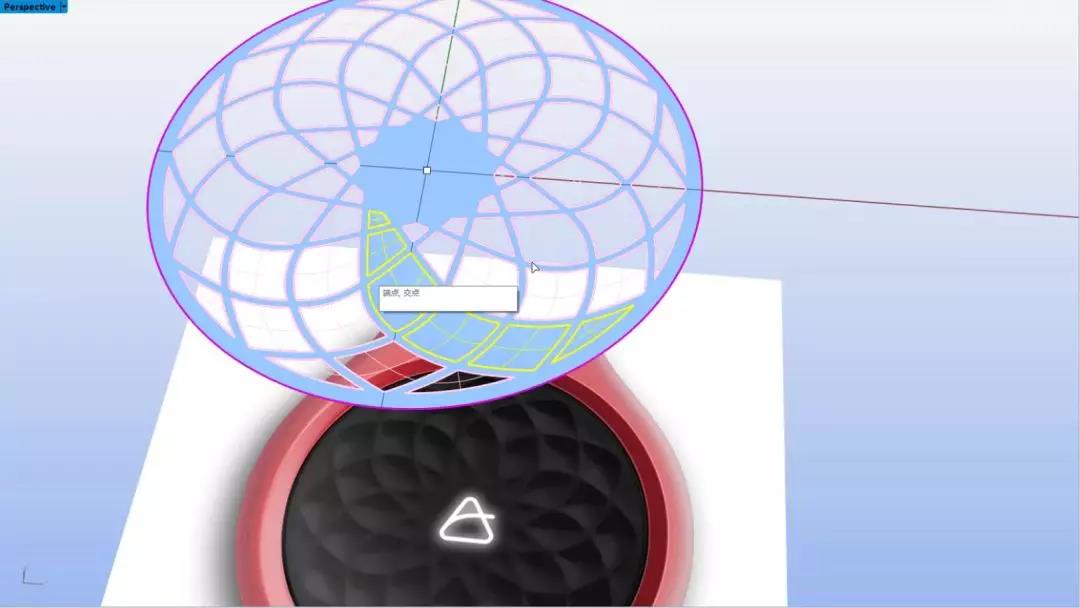

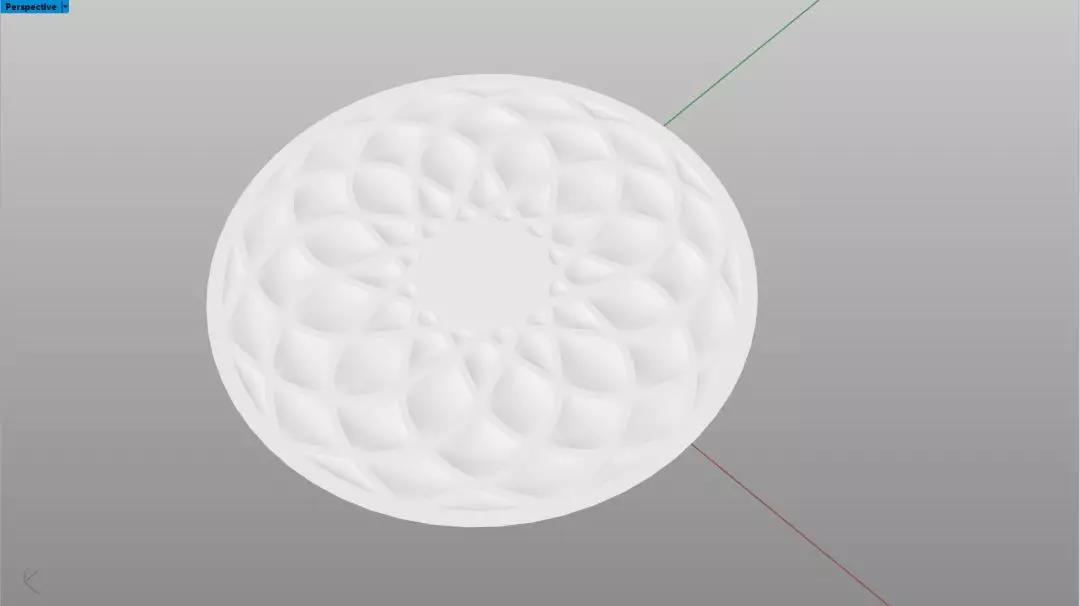

 17 单元形曲面阵列。
