（图文+视频）C4D野教程：来制作一个类似蹦床的布料动画

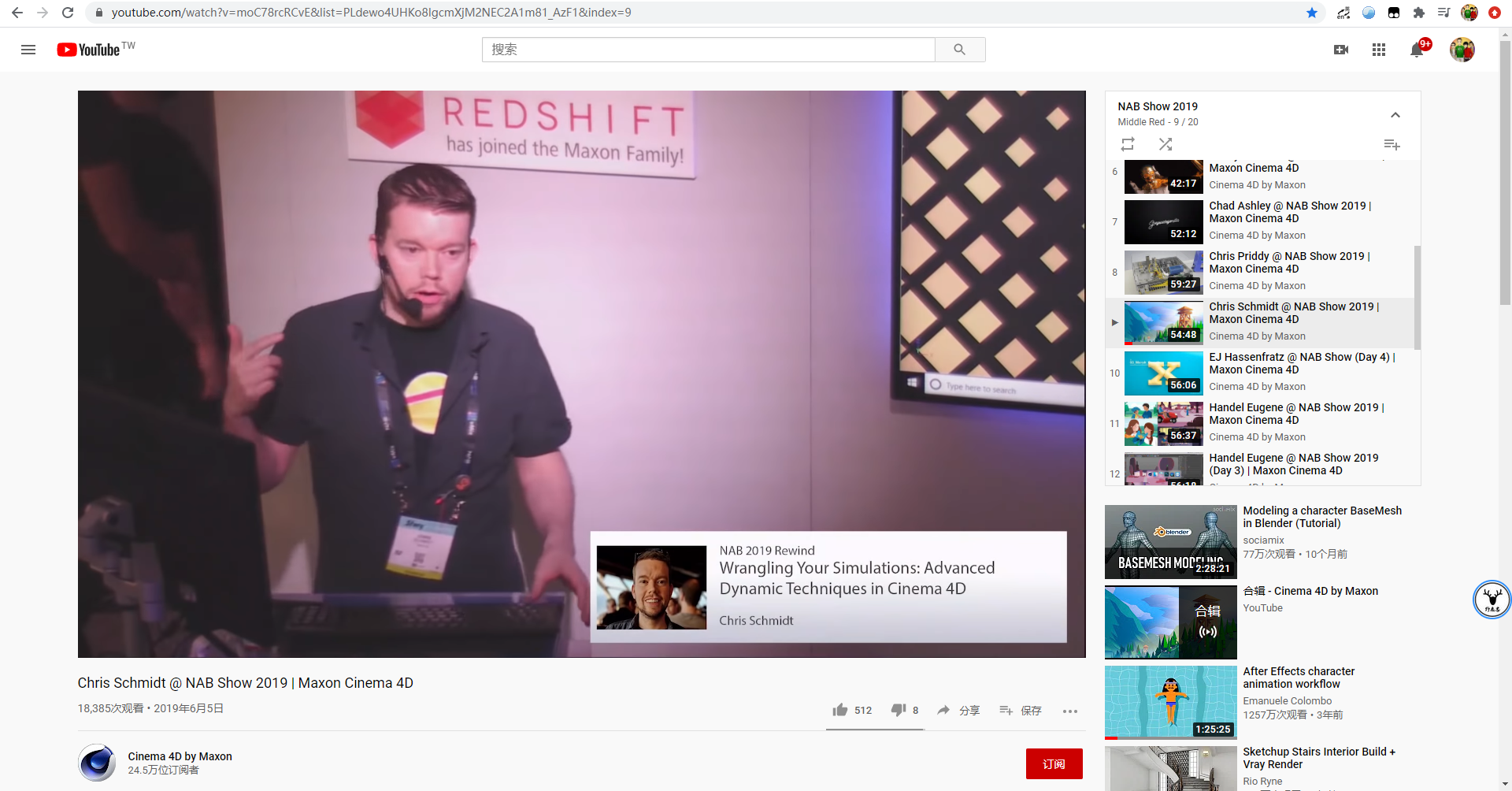

是时候回来写一篇了，分享一个最近刚学到的技法吧，这个是我在油管上看到的国外大神@Chris Schmidt在2019 NAB Show上分享的方法：

Chris Schmidt @ NAB Show 2019 | Maxon Cinema 4D

我们都知道在C4D里当对象添加了布料标签以后，对象是无法移动的，使用这种方法可以制作出类似蹦床的布料效果，去与其他对象发生碰撞交互。

这里强烈建议各位鹿友可以在网上去查看历届的NAB Show来观摩学习，这里汇集了全球的C4D大神，比如我们比较熟知的EJ大神：

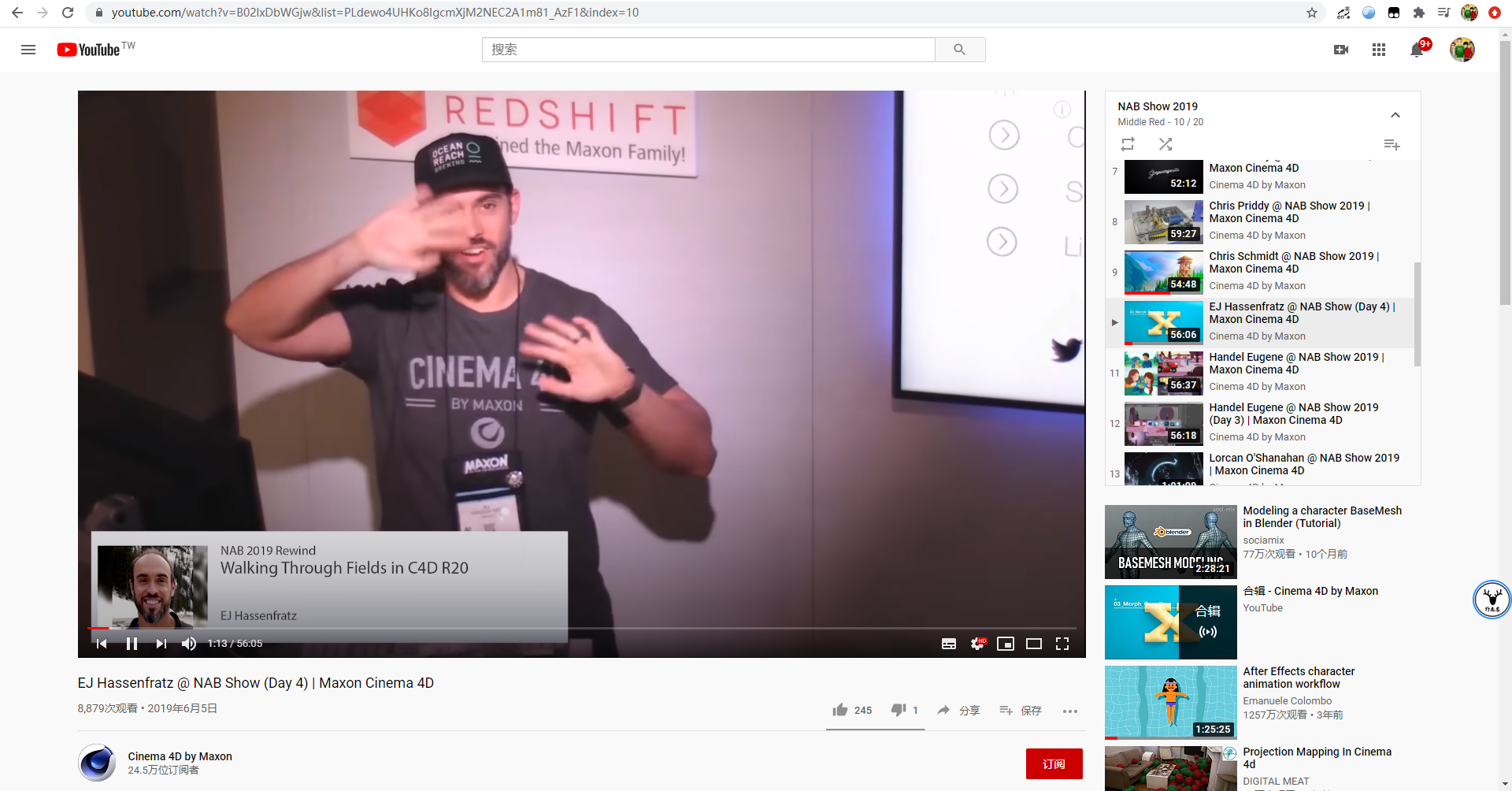

EJ Hassenfratz @ NAB Show (Day 4) | Maxon Cinema 4D

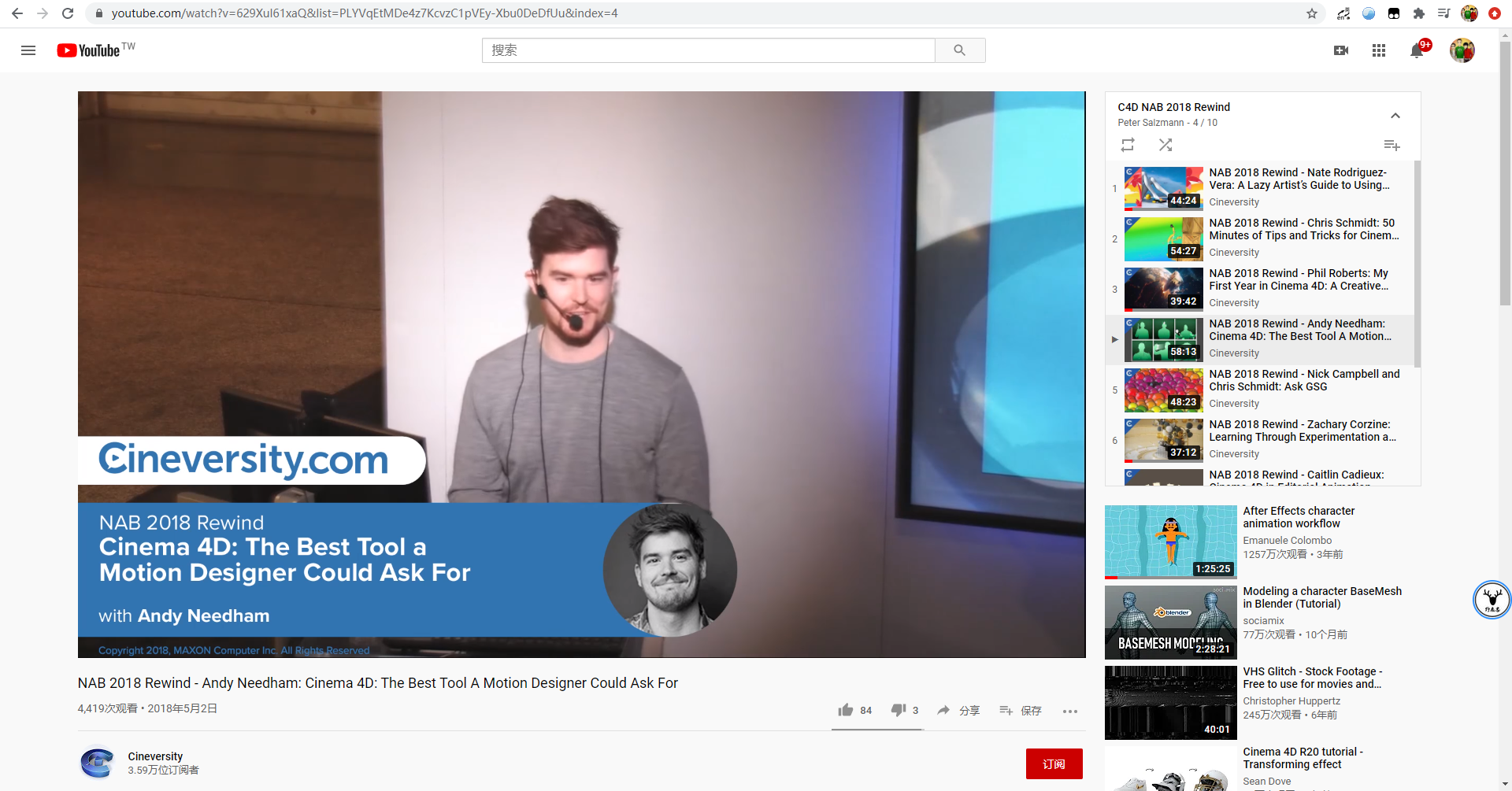

在琳达的教程里经常看见的Andy Needham：

NAB 2018 Rewind - Andy Needham

以及灰猩猩GSG：

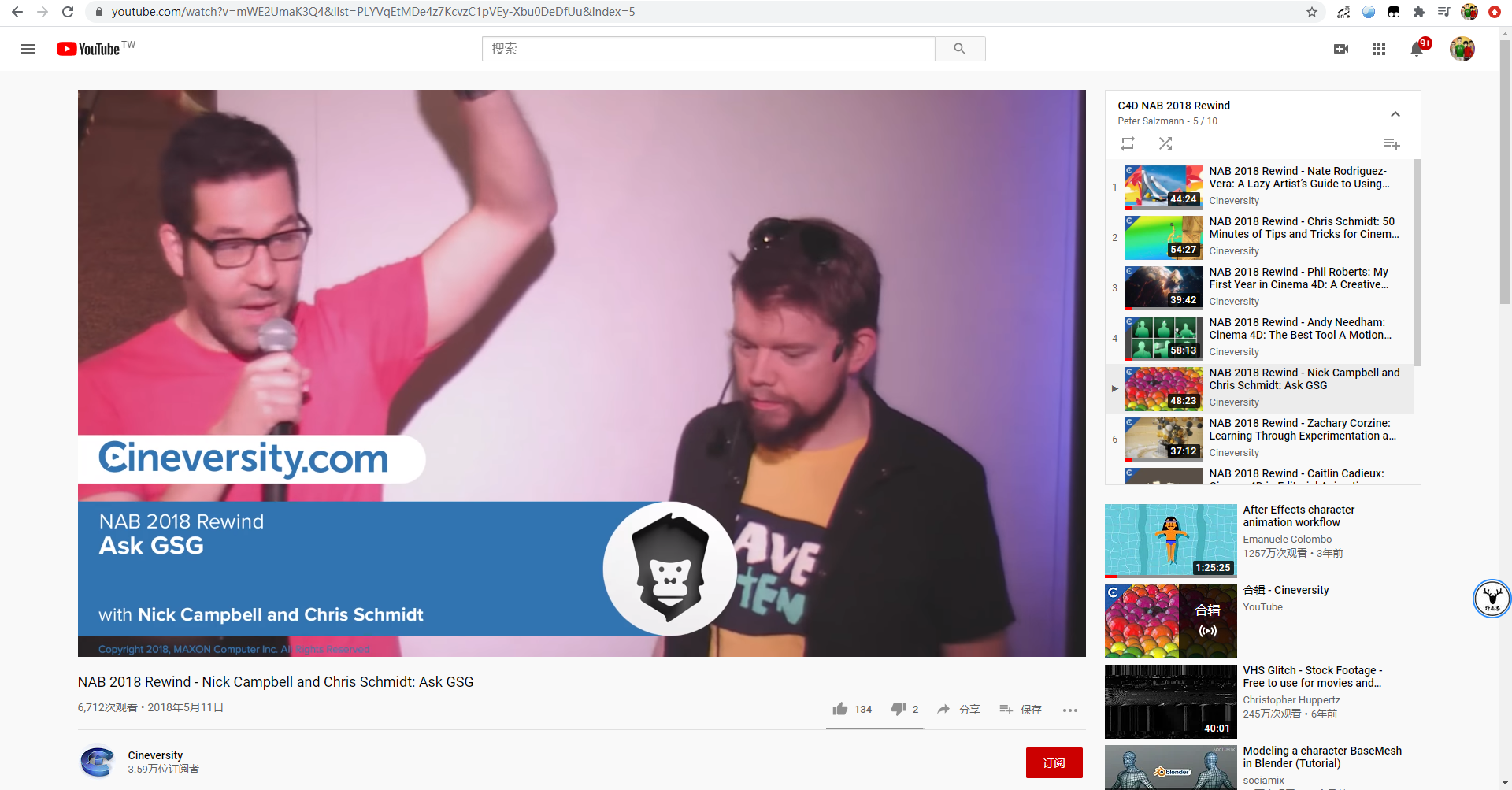

NAB 2018 Rewind - Nick Campbell and Chris Schmidt: Ask GSG

在NAB Show上，大神们会分享一些他们的软件使用心得，虽然不是完整的案例教程，但是如果根据大神们的分享细心尝试，你一定会收获很多。

开始正题之前再啰嗦一句，因为我最近在学RS，出去一周多回来发现学习的东西全都忘完了，还是要经常使用才会慢慢熟悉起来。

所以材质灯光以及渲染部分我是强迫自己使用RS胡乱弄的，不会RS的鹿友用OC也是可以的。

好了，不多说废话了，让我们一起来看看如何制作出类似蹦床的布料动画吧！

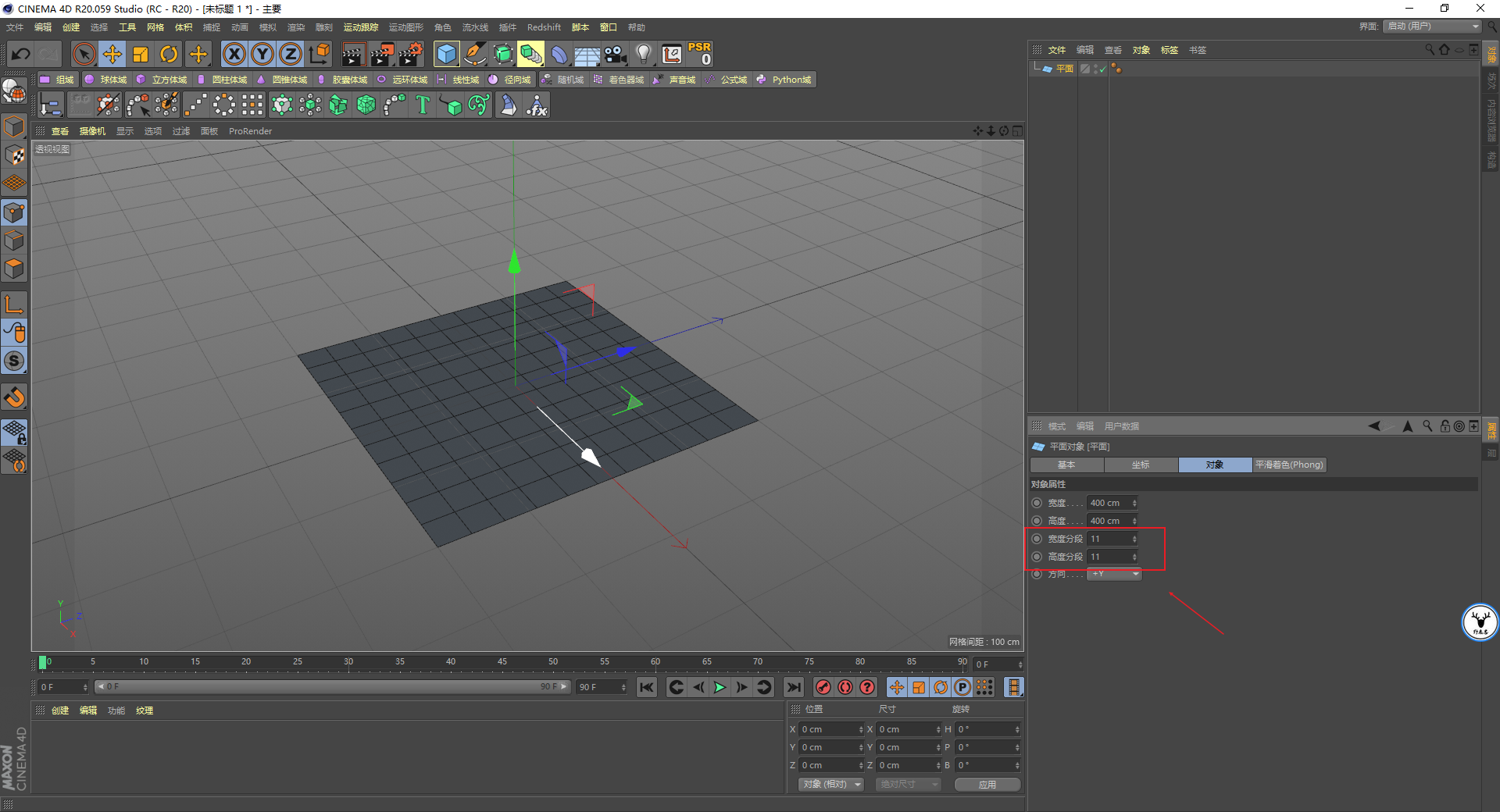

打开C4D，新建一个平面，因为我们要使用动力学模拟，这里分段可以少一点，并不会影响最终效果：

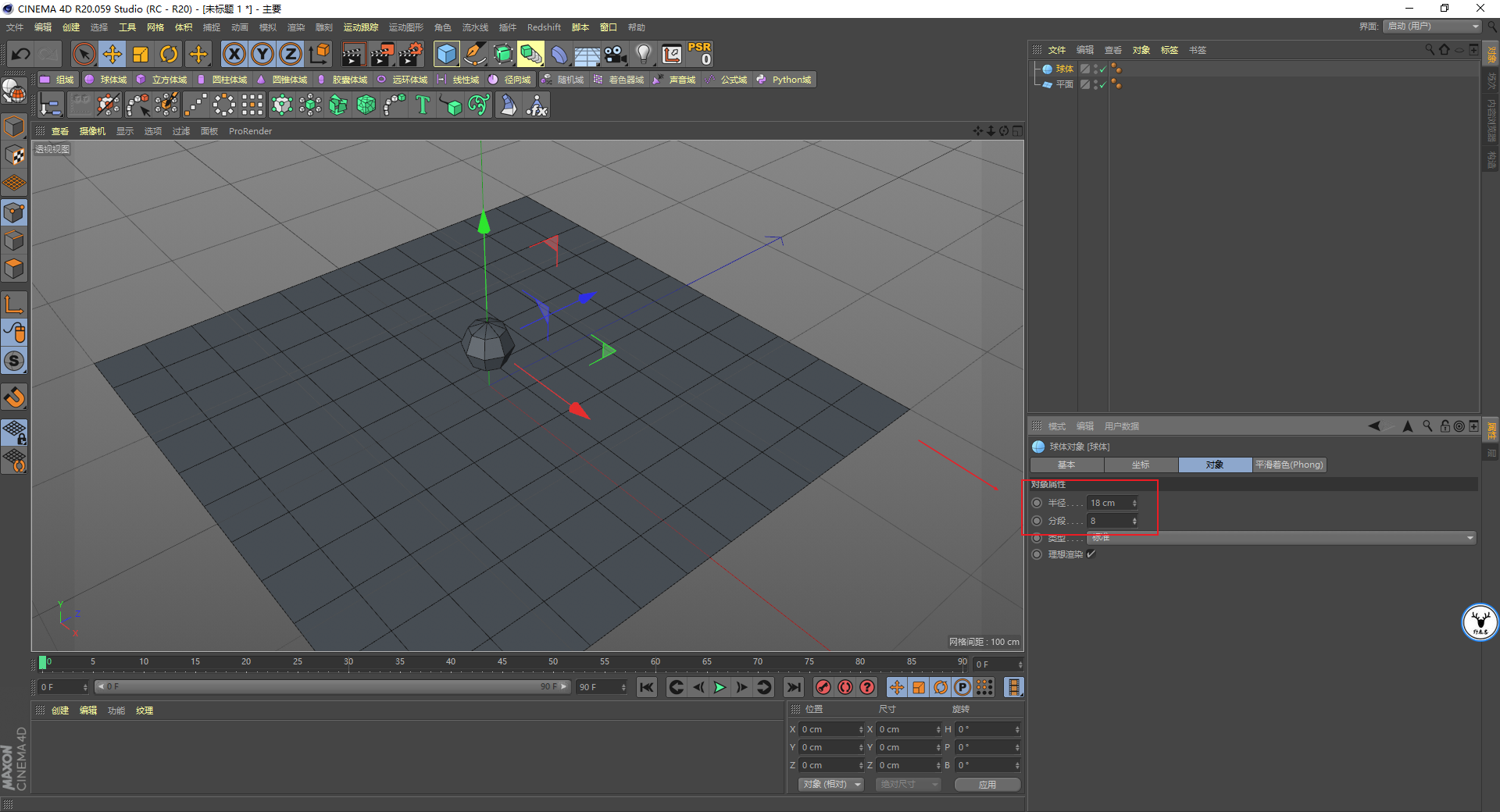

新建一个球体，尺寸缩小一点，分段同样也可以少一点：

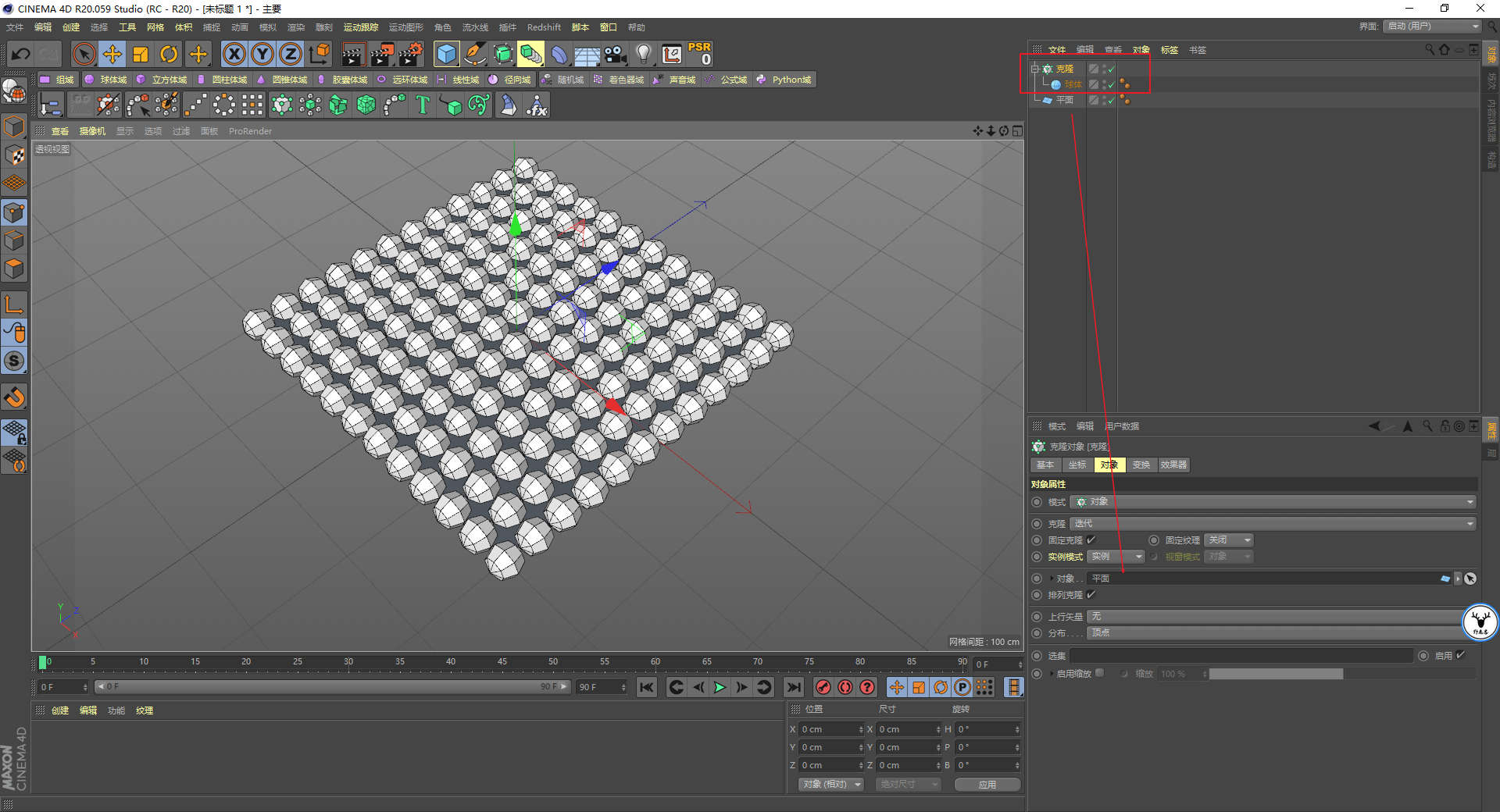

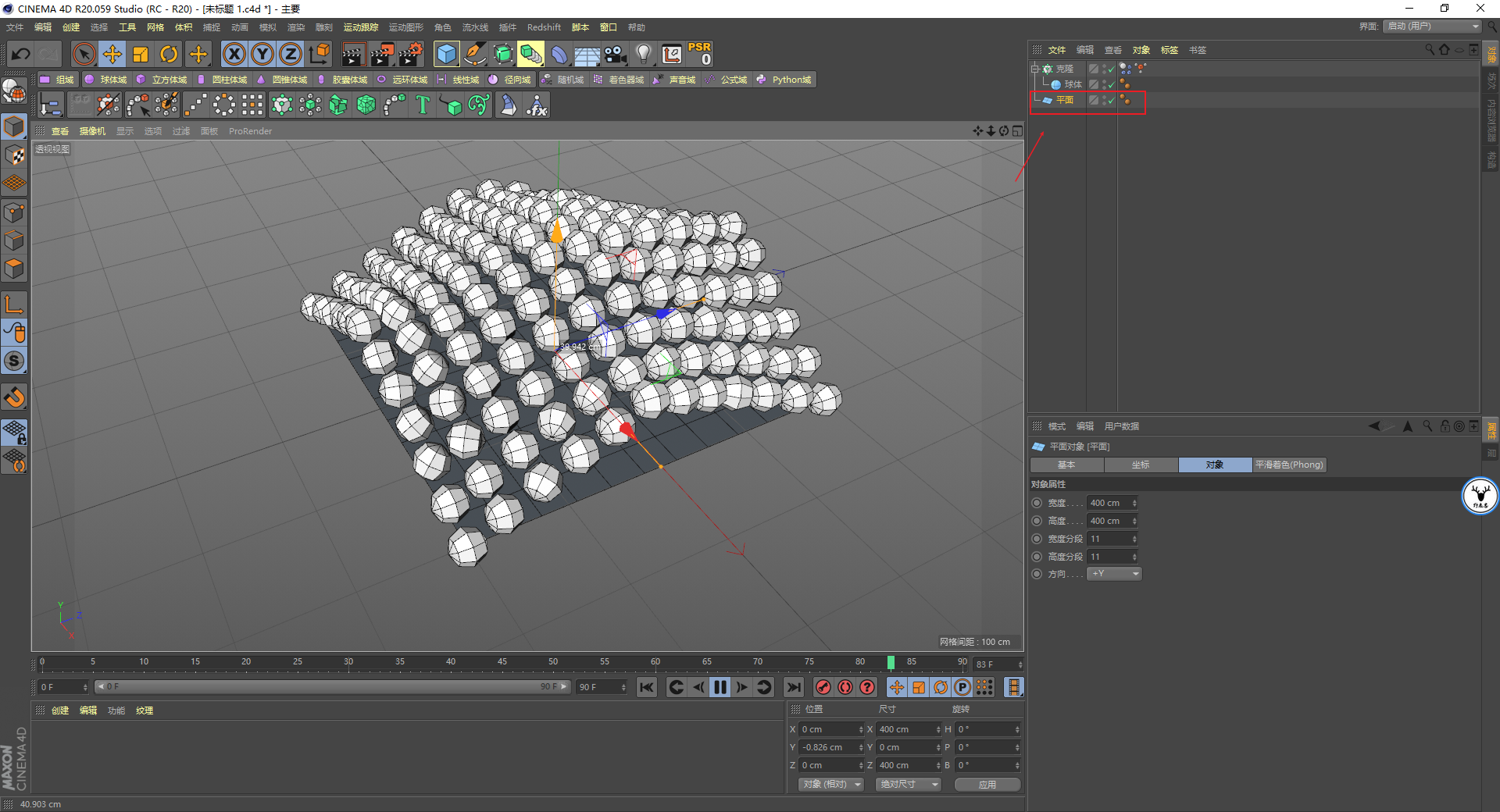

新建克隆，克隆模式为对象，以平面作为对象克隆球体，分布为顶点：

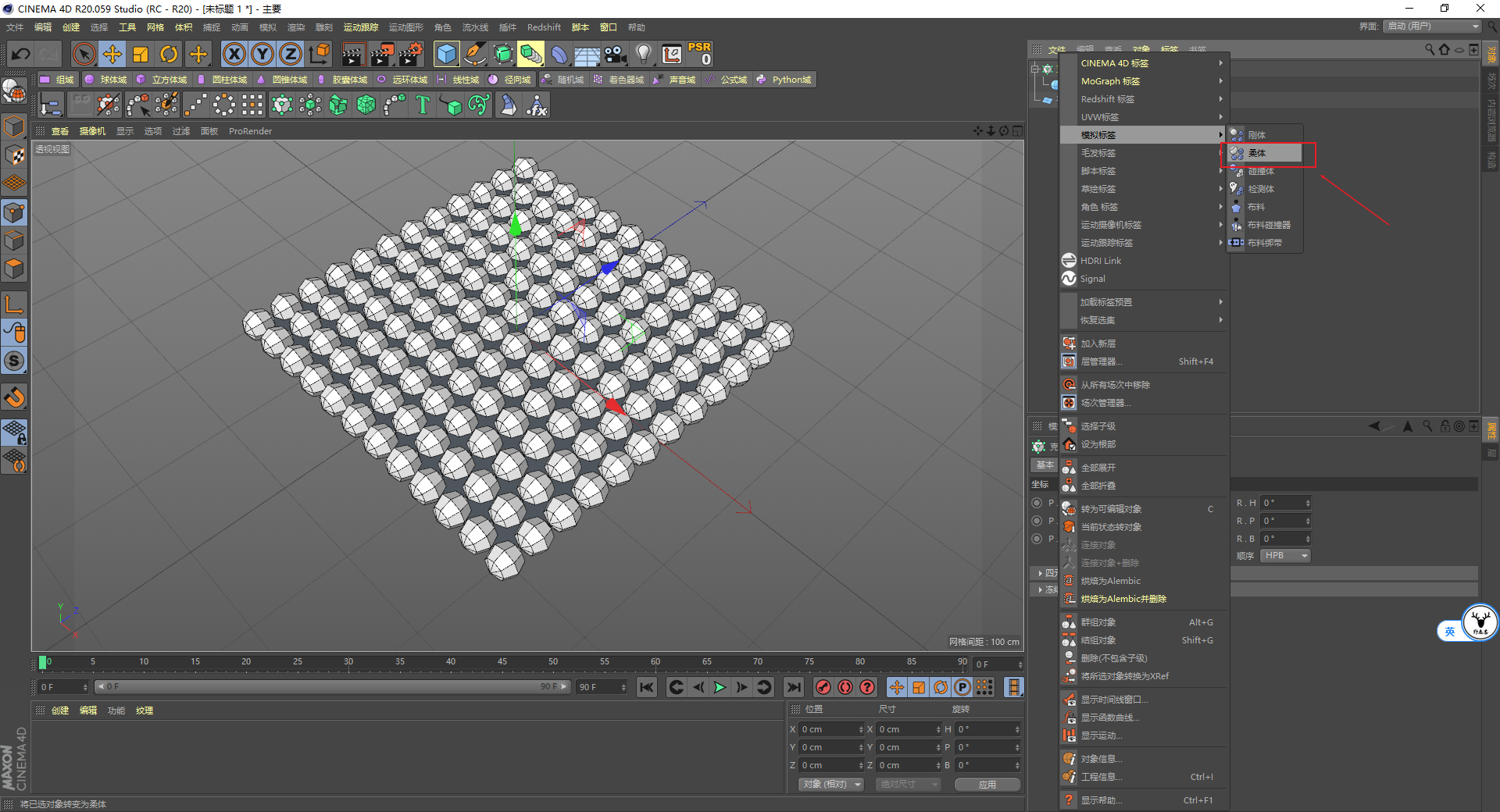

给克隆对象添加模拟柔体标签：

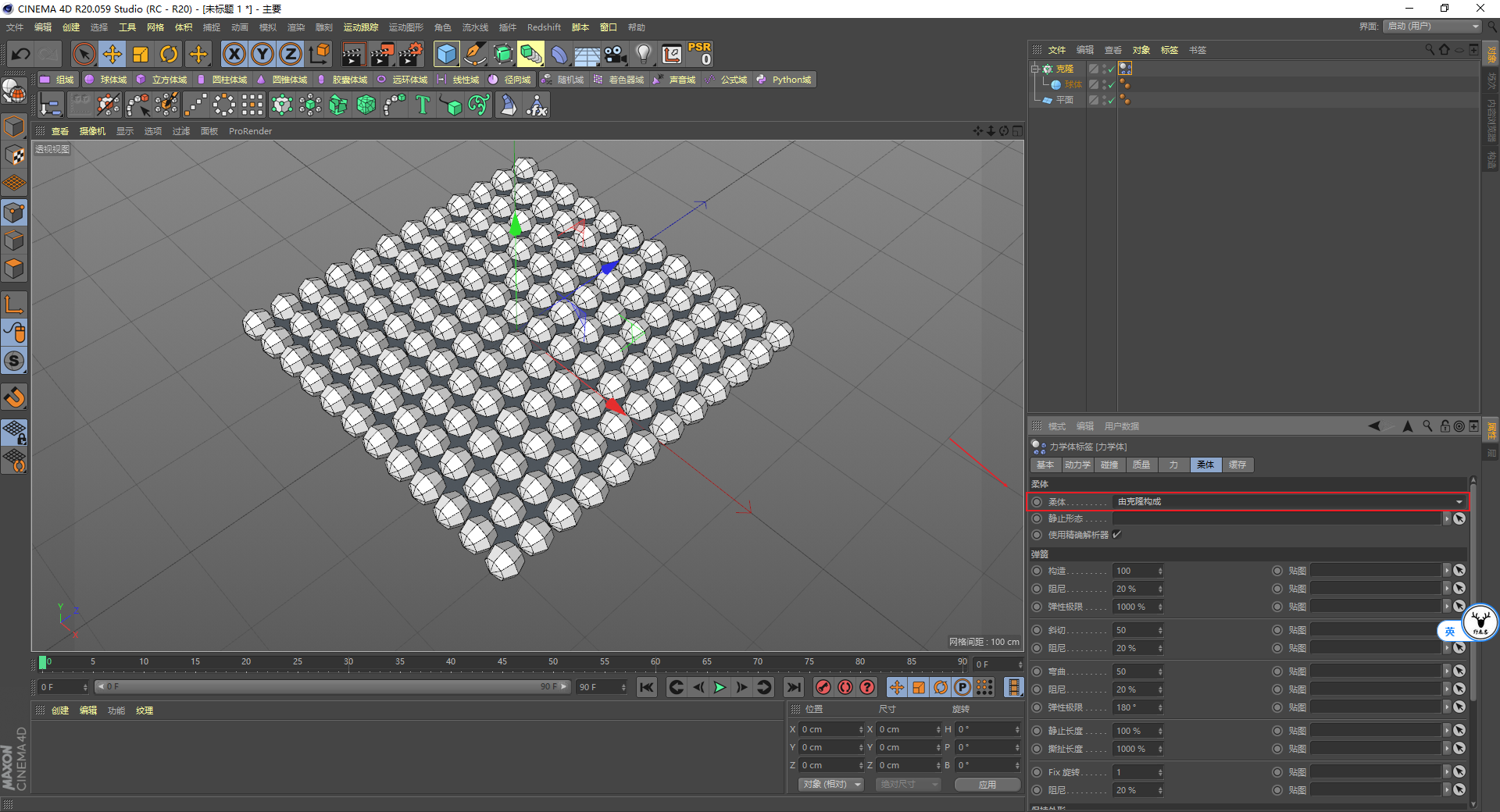

柔体面板里记得改为由克隆构成，不然会很卡：

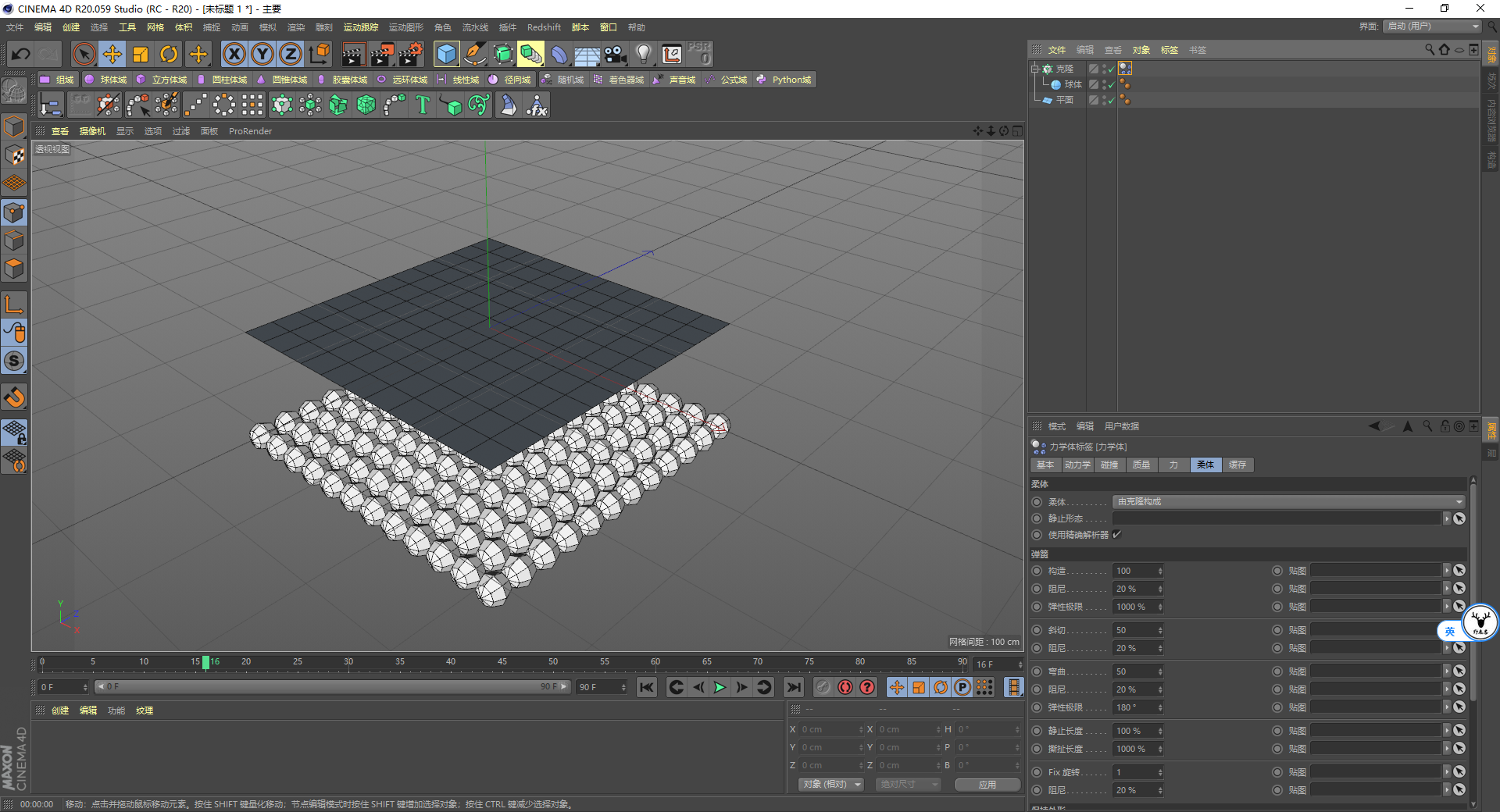

这个时候点击播放，因为动力学收到重力的原因，所有克隆的球体就会下落：

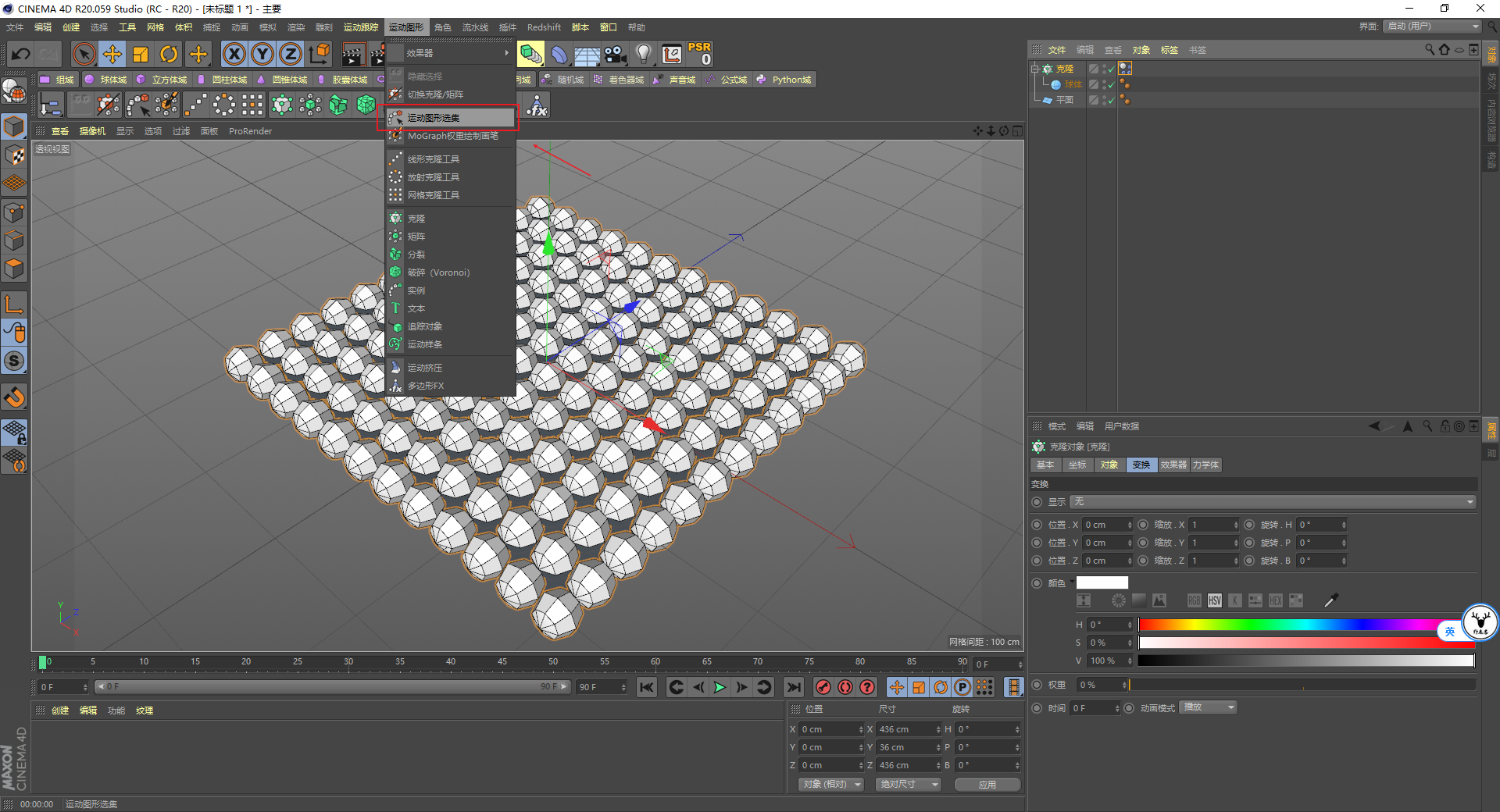

接下来选中克隆对象，然后执行运动图形-运动图形选集：

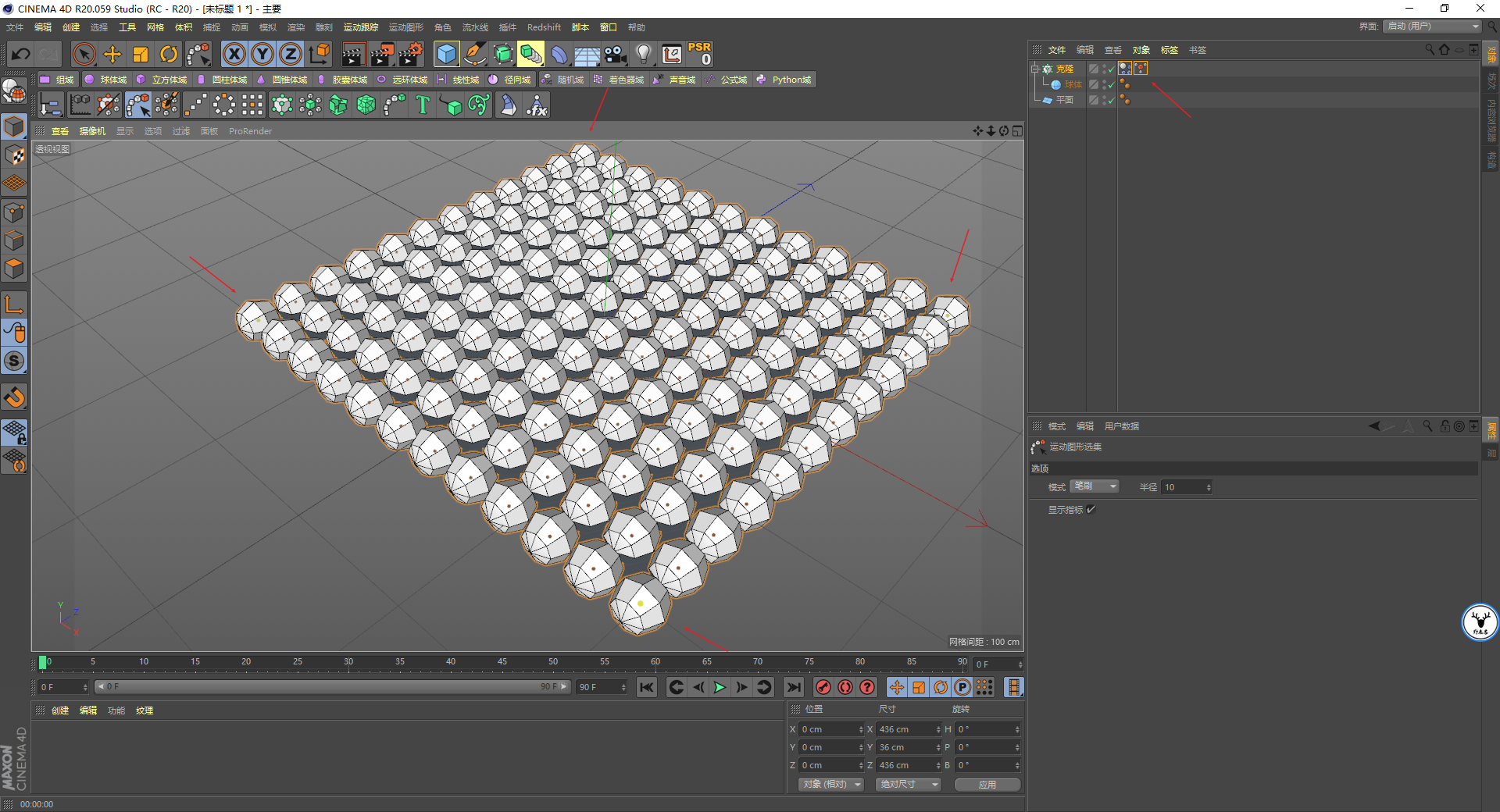

按住谢福特键加选四个角上的点，你可以得到一个运动图形选集的标签：

选中柔体标签，在动力学栏位把运动图形选集拖进去，不过这个时候点击播放，你会发现还是所有的对象都会下落：

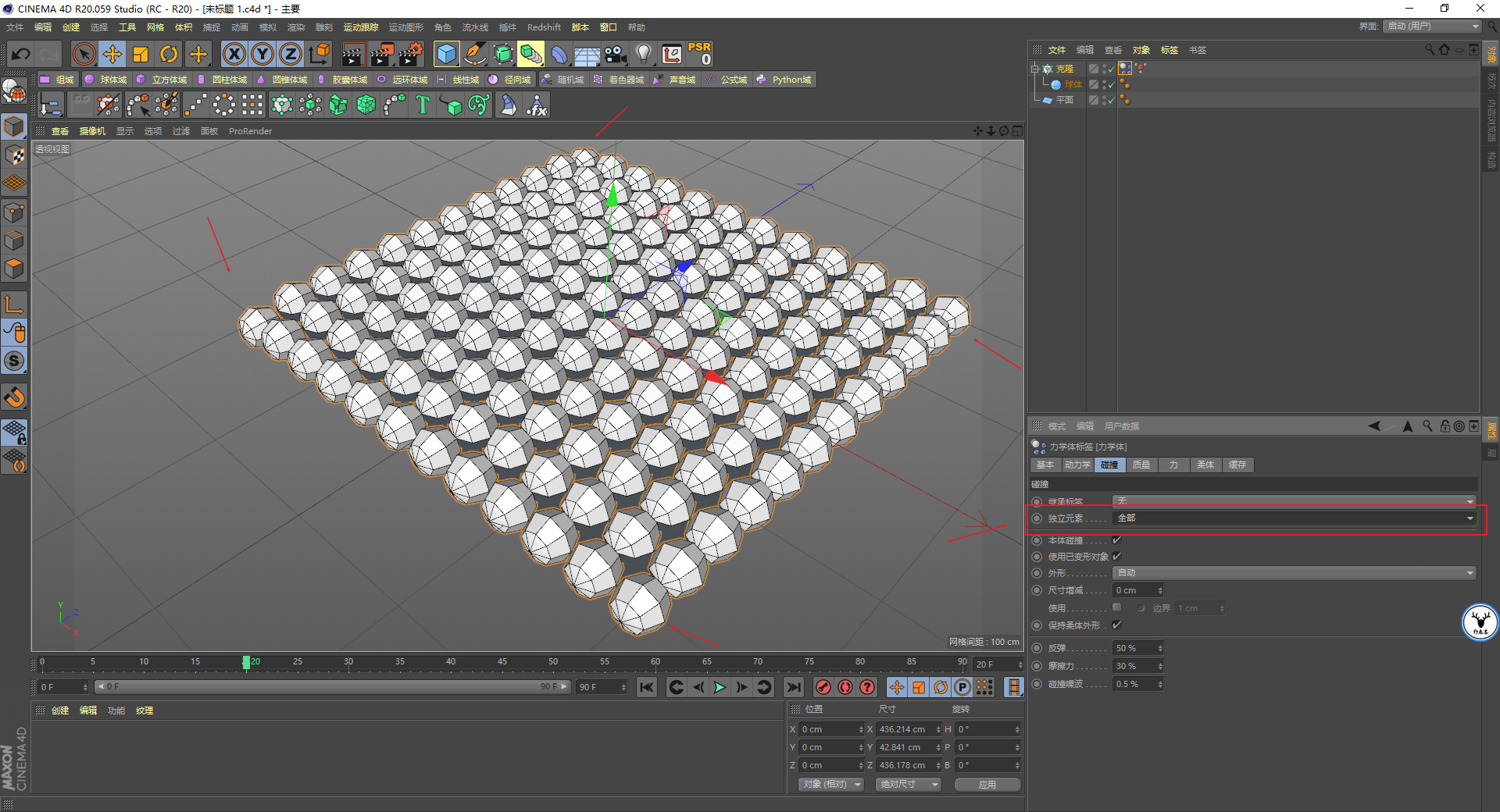

回到柔体标签里，在碰撞栏位，把独立元素切换为全部，点击播放键你就会看见只有四个角上的对象在动了：

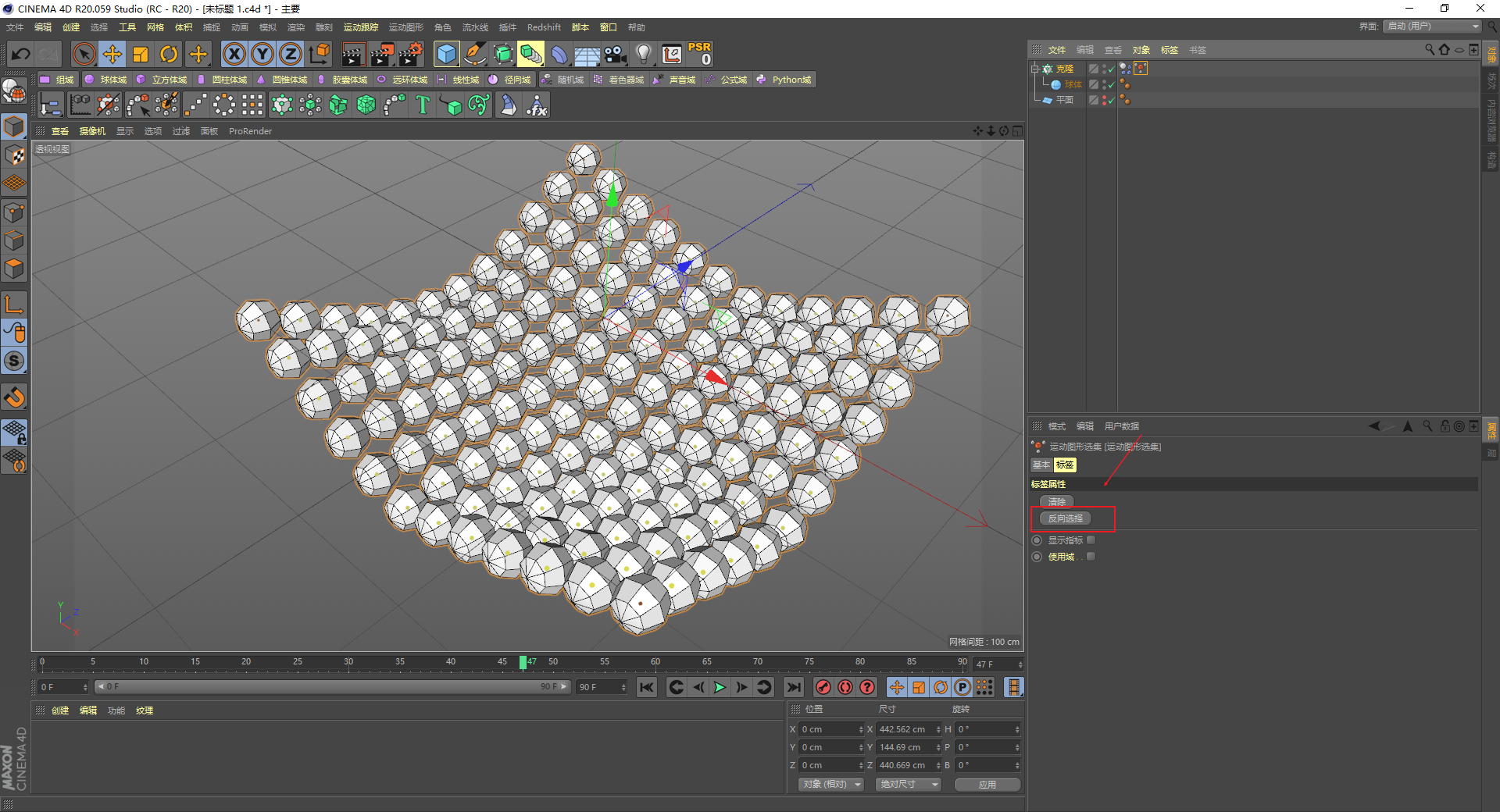

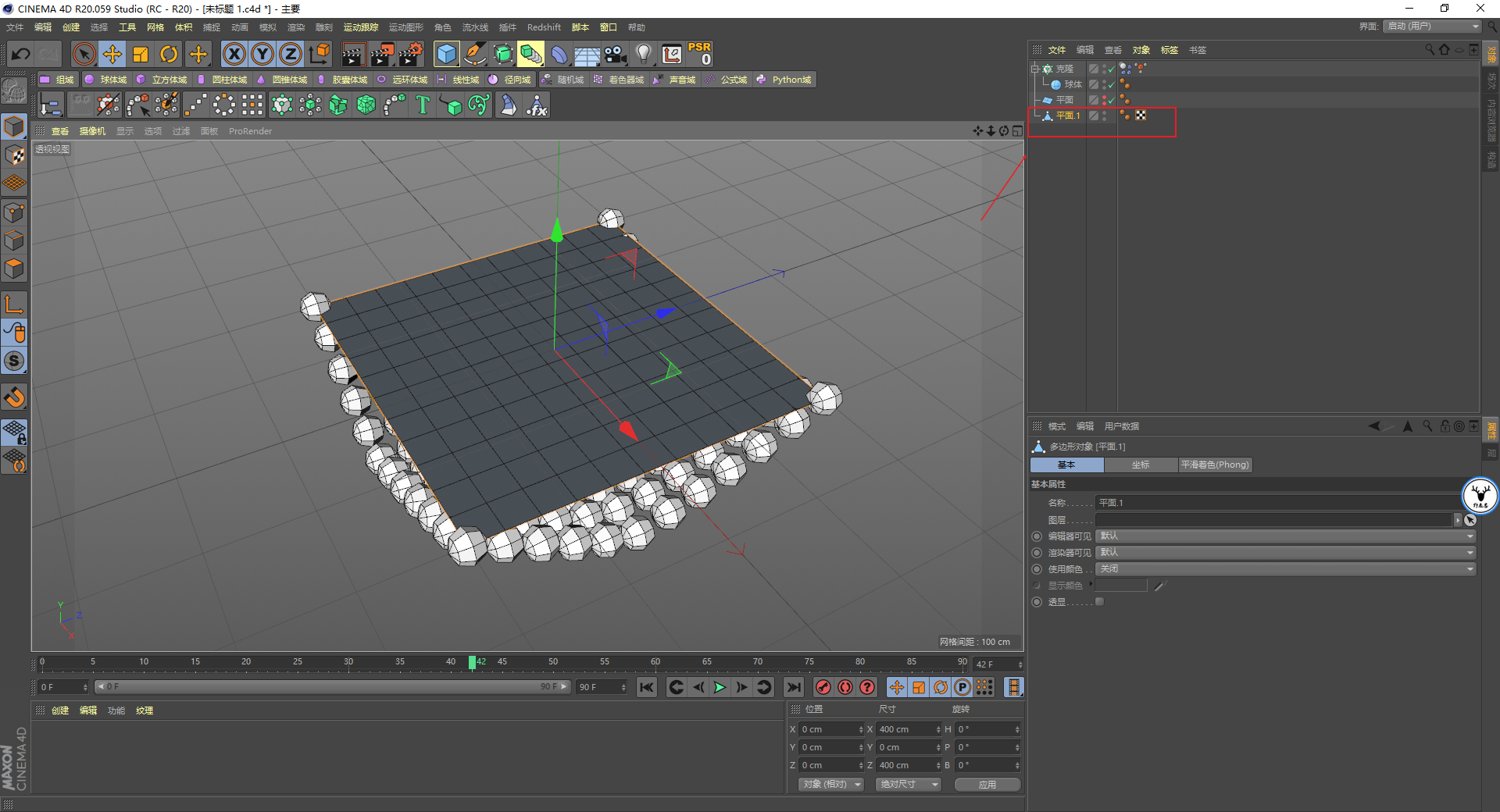

再回到运动图形选集标签里，点击反向选择，这个时候再播放你就会发现克隆像布料一样，四角固定中间会下落了：

并且这个时候你移动平面的位置，会发现克隆的所有对象也会跟着移动，这就打破了直接用布料模拟不能移动对象的限制：

克隆上的物体的运动形态做好了，如果我们能够让克隆对象上的每个物体对应的去影响平面点的位置，那么平面的运动形态就是我们想要的。

这里需要借助xpresso，看来想要做更多有趣的动态效果，学习xpresso的知识是必不可少啊。

先把平面复制一份出来，C掉，这样平面上点的位置就和克隆对象上的数量是一致的：

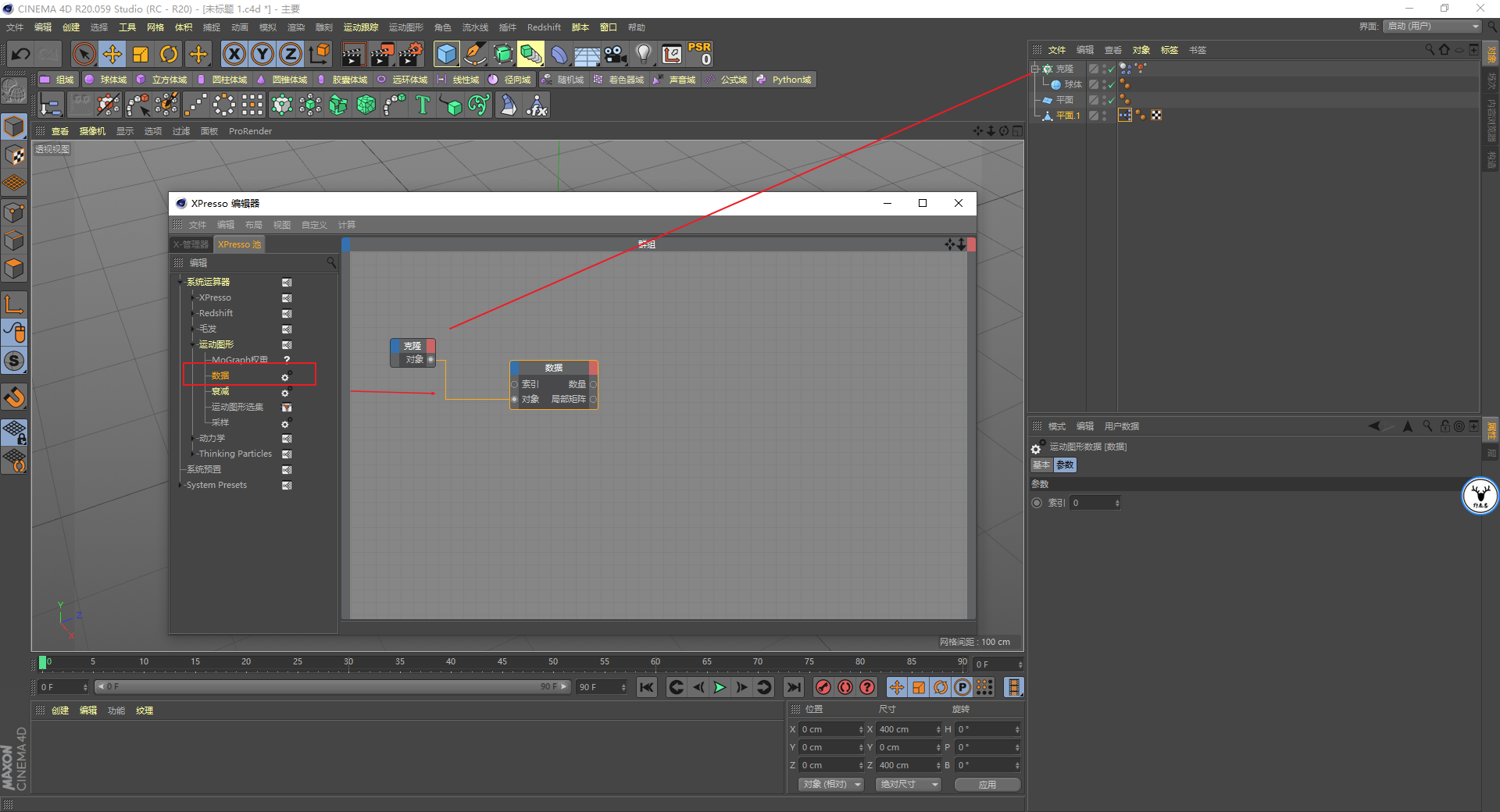

接下来给平面添加xpresso标签，把克隆拖进来添加对象端口，然后在运动图形分类里找到数据节点，将他们连接上：

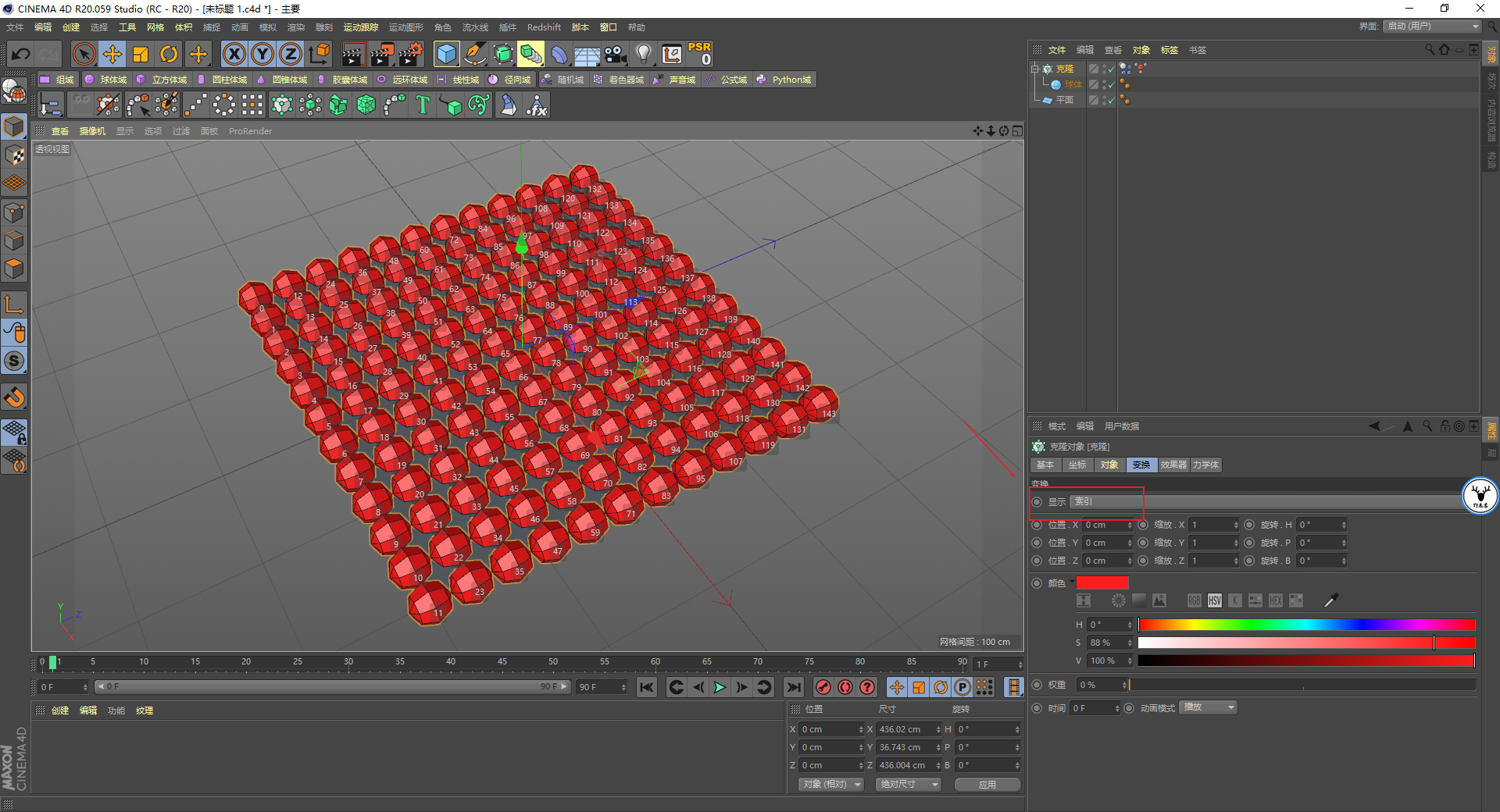

操作到这里说一下原理，克隆上的每一个物体都是有它对应的编号的，也就是索引，把克隆对象显示改为索引就可以看到，从0到143拢共144个对象：

而这144个对象在动画的状态下每一帧的位置都是不一样的，想要把这些对象的信息循环输出给平面点的位置，就需要借助一个重要的节点：迭代节点。

这里首先介绍一下迭代节点的作用吧，如图所示新建一个迭代节点，迭代节点是从0开始计算的，而克隆物体的数量是从1开始计算的。

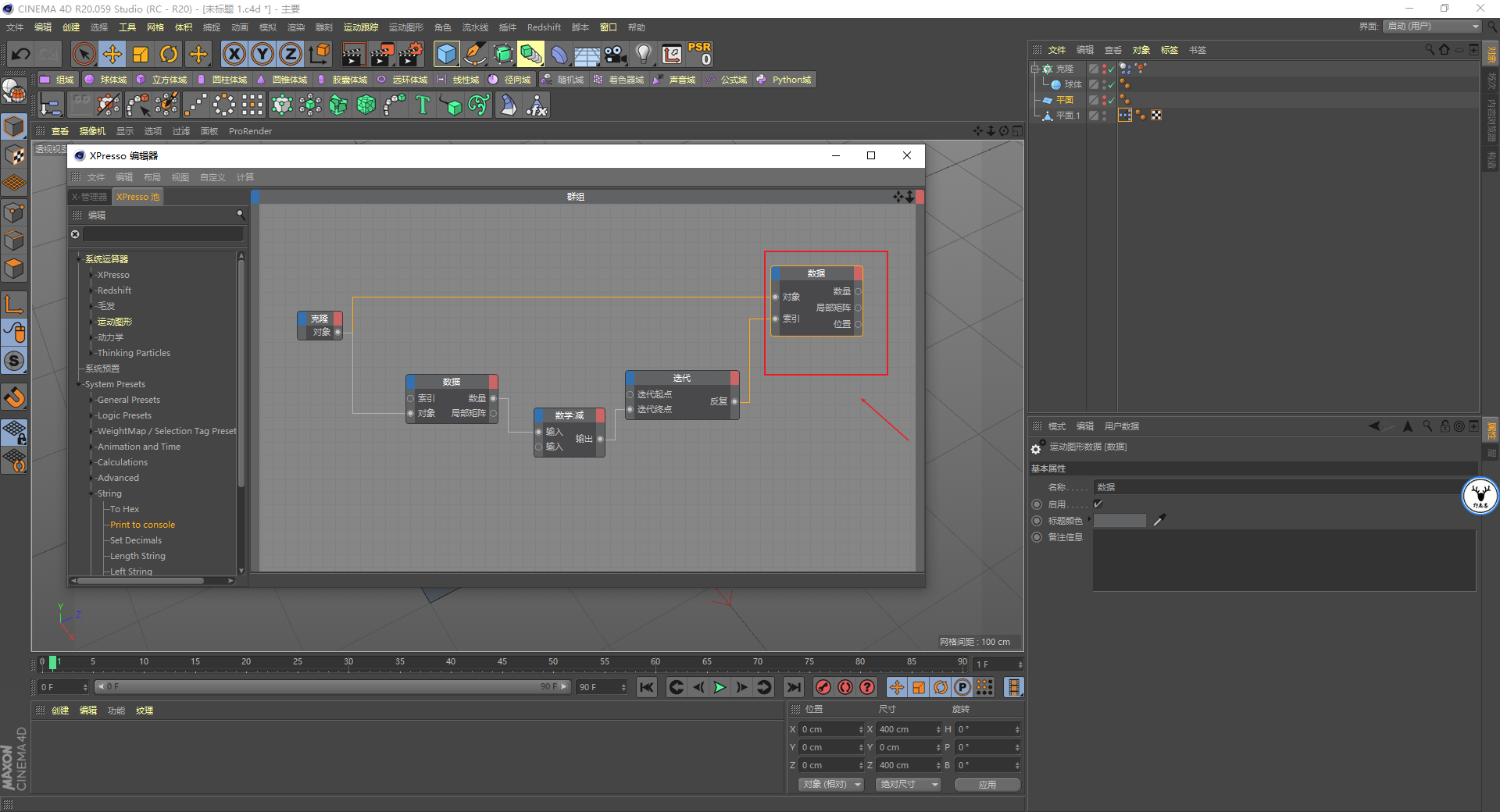

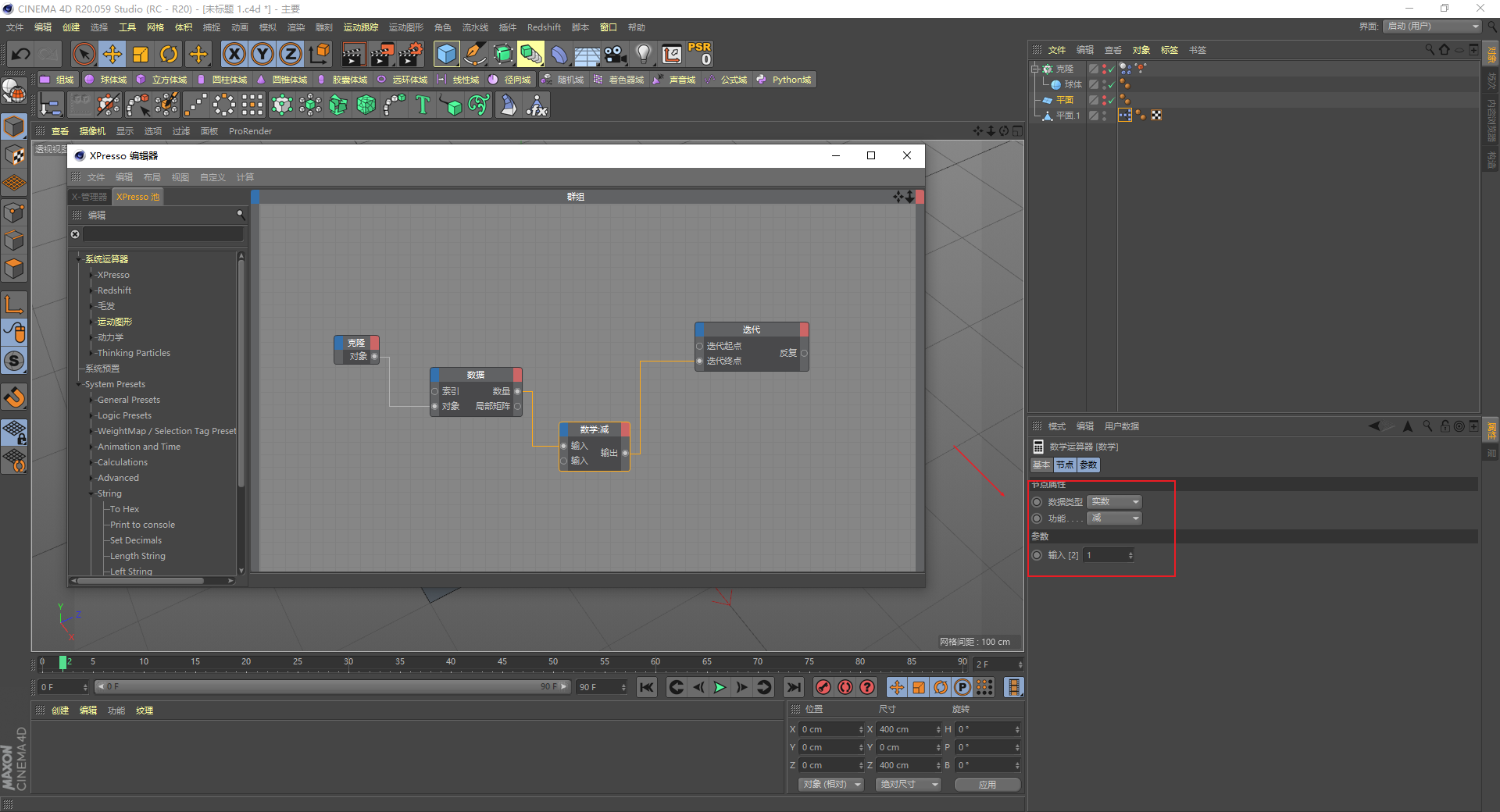

所以我们这里需要再新建一个数学节点，让它在数量上减去1，然后再连接给迭代的终点，代表着每帧将克隆的数量从0到143进行输出：

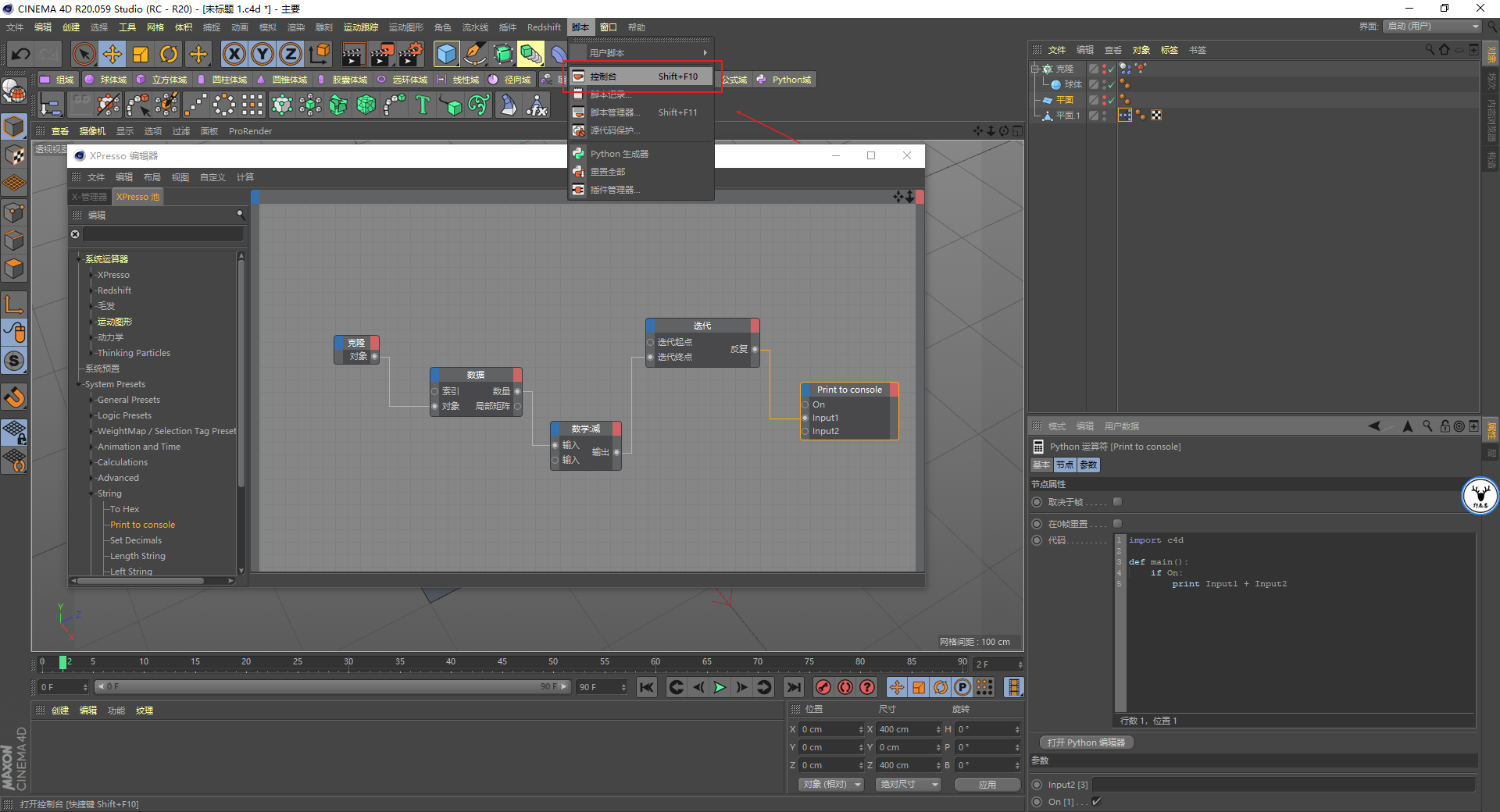

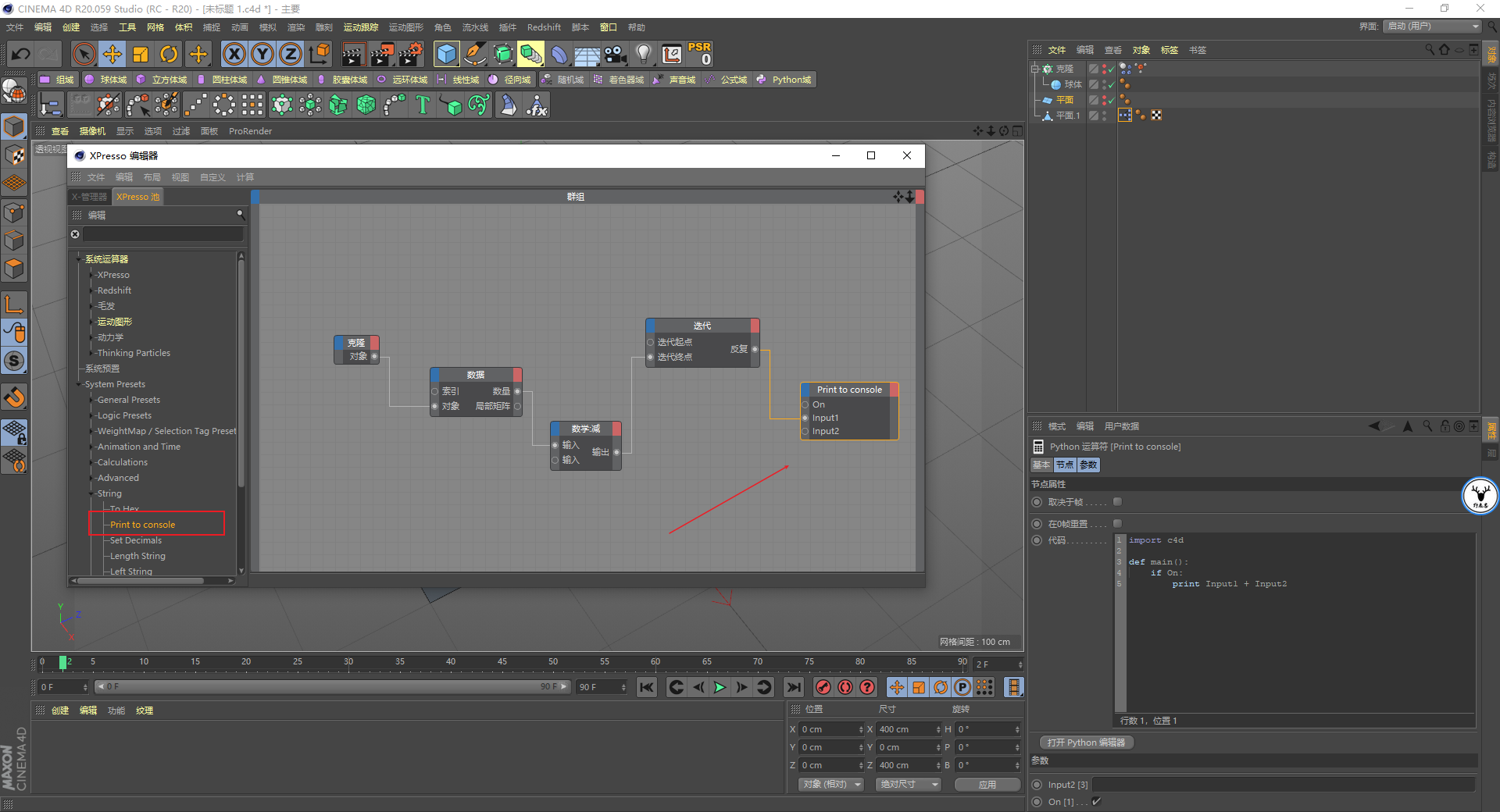

为了证实这一点，我们在系统预制里找到打印到控制台节点把迭代的结果连接上：

在脚本里找到控制台：

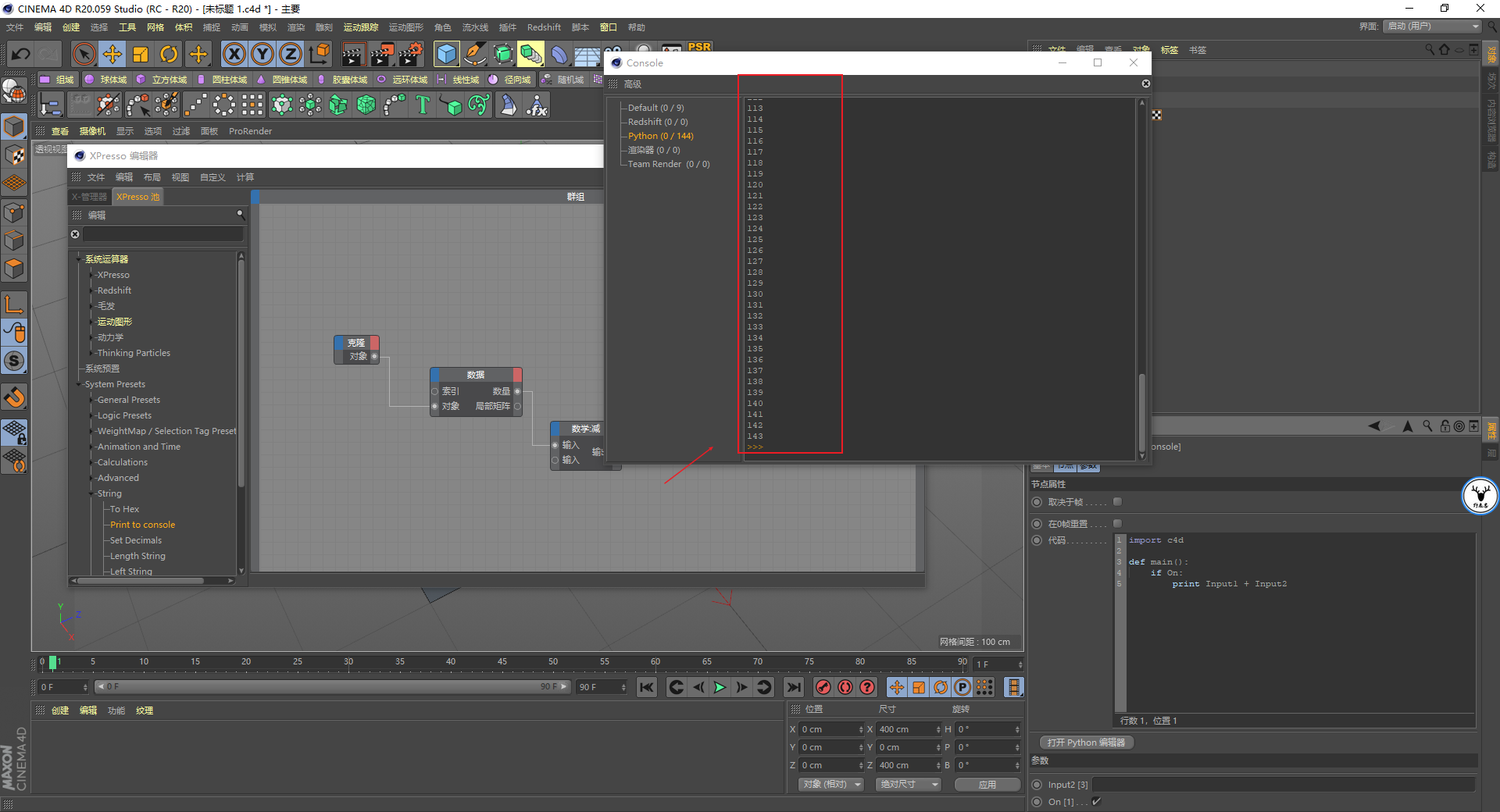

逐帧播放你就会看到每一帧输出的信息均是0到143拢共144个信息：

接下来我们要做的就是再复制一个数据节点，克隆对象正常连接上，让迭代节点的循环结果输出给索引，同时在输出端口把位置调出来：

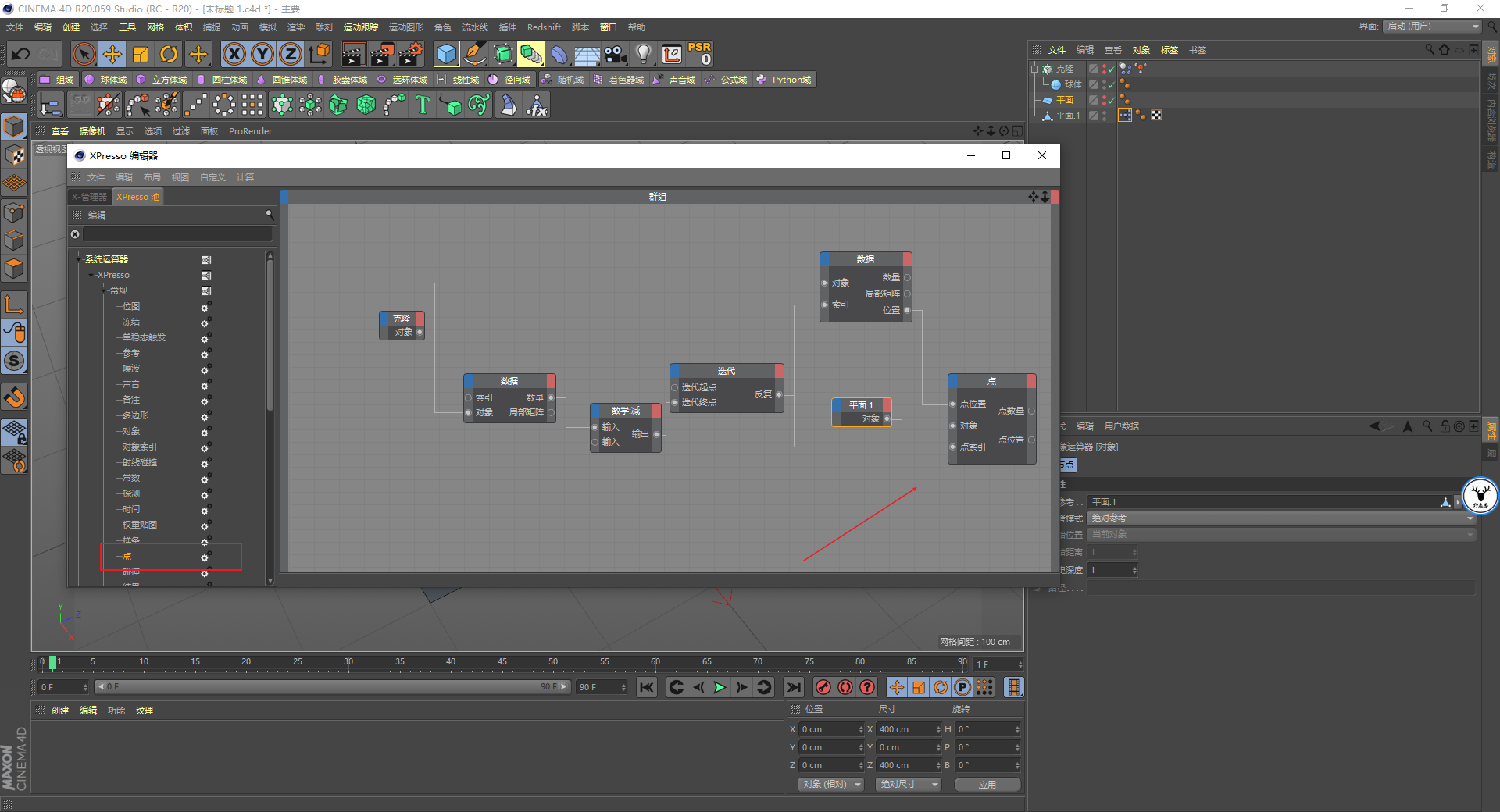

再新增一个点节点，输入端口增加点位置，把数据的位置连接到点位置上，迭代输出的结果同时也连接给点索引，再把平面拖进来连接给对象：

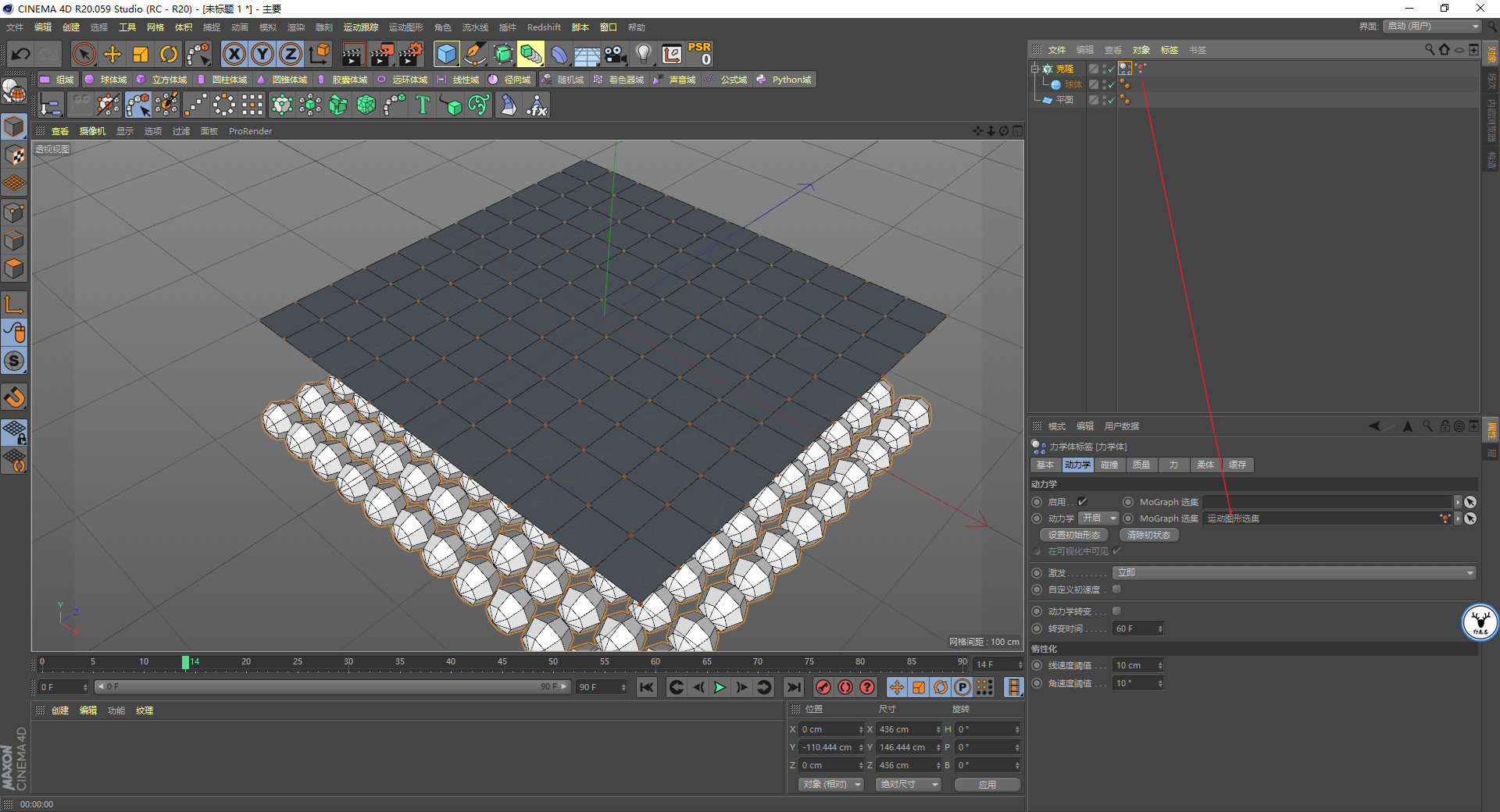

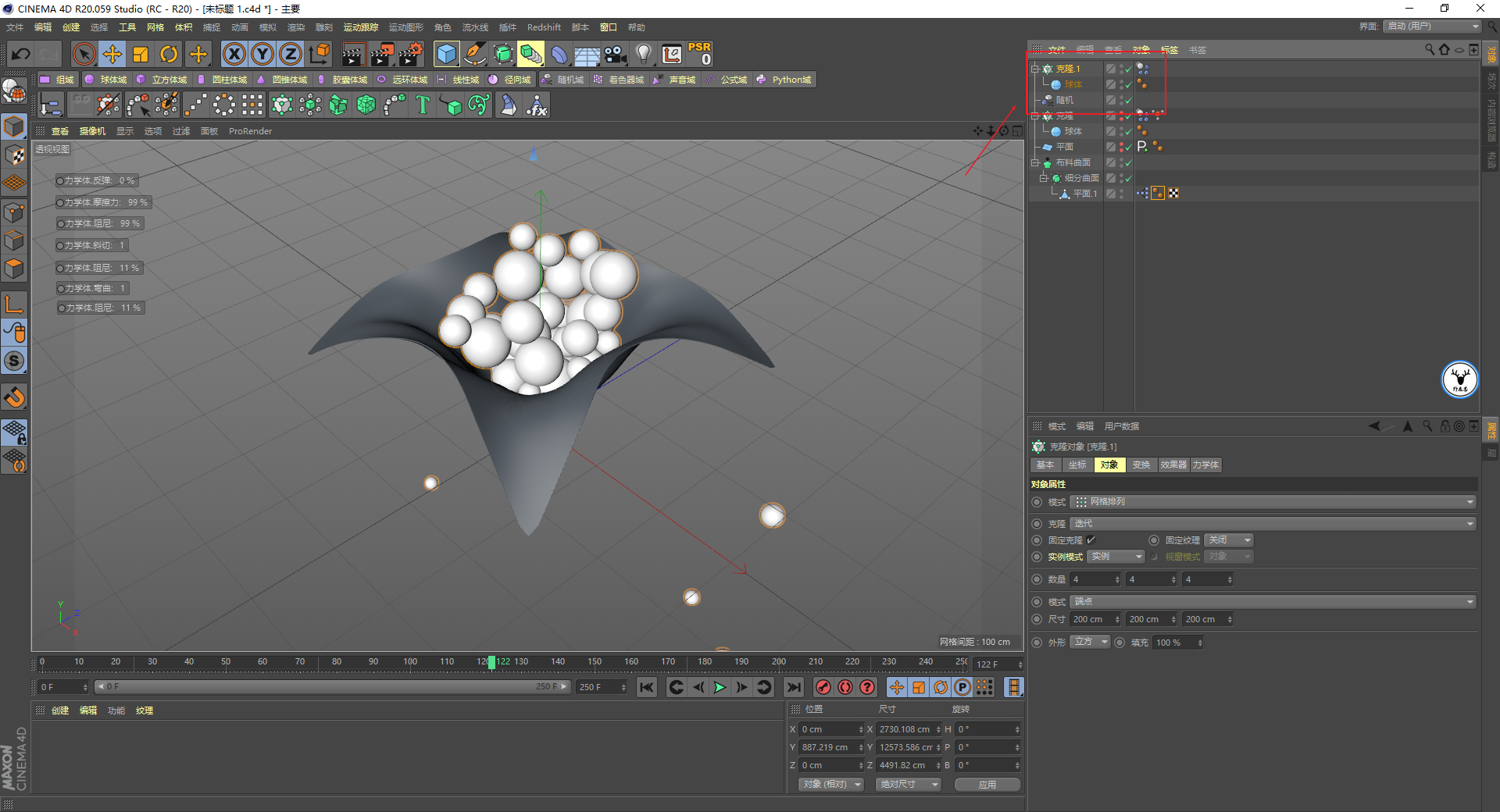

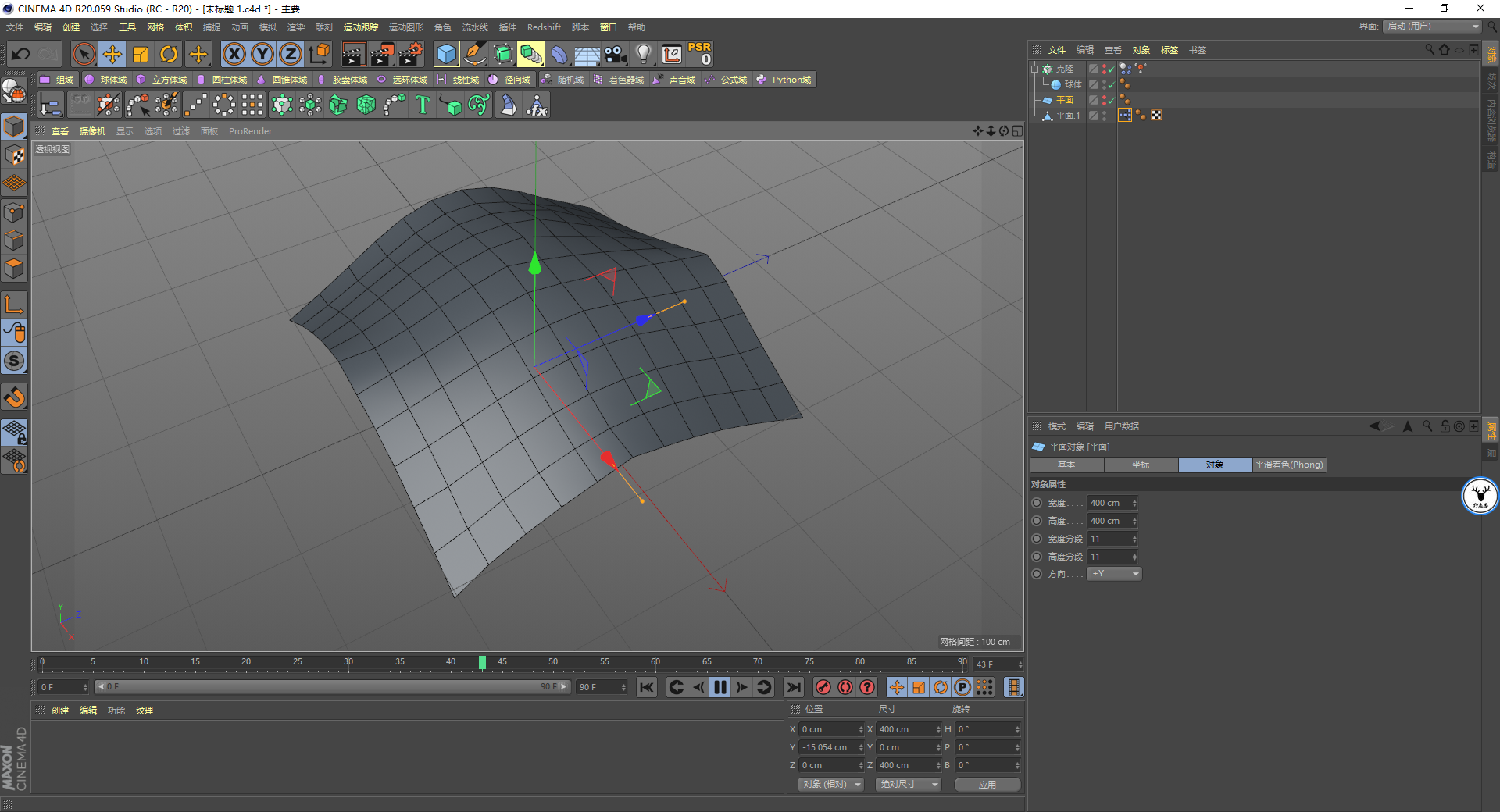

回到C4D界面里，检查一下，平面的动态就成功匹配上了：

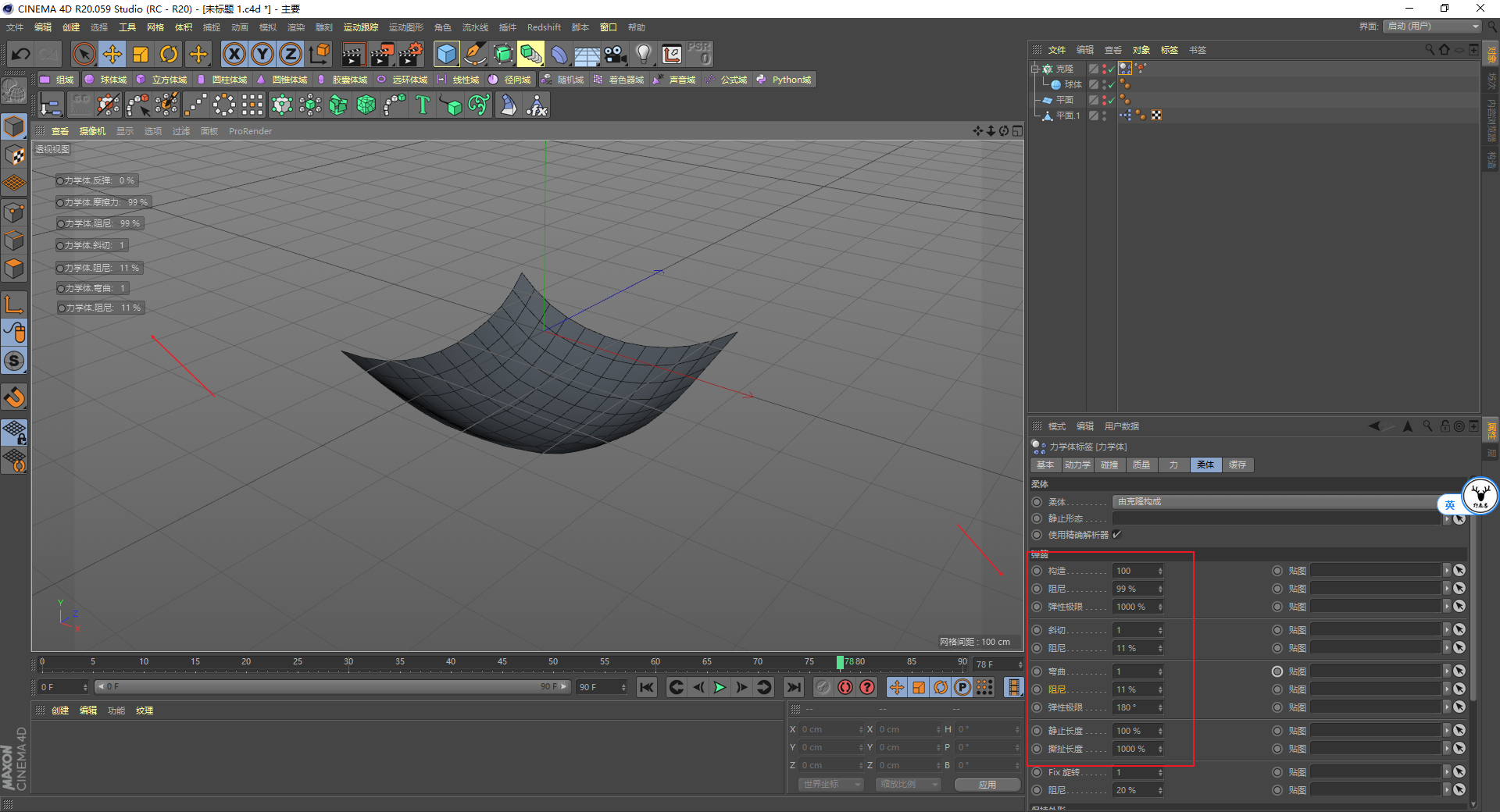

不仅如此，布料的形态你还可以通过修改柔体标签里的参数来控制，我这里直接把我自己的参数弄出HUD来，供大家参考，就不再多赘述了：

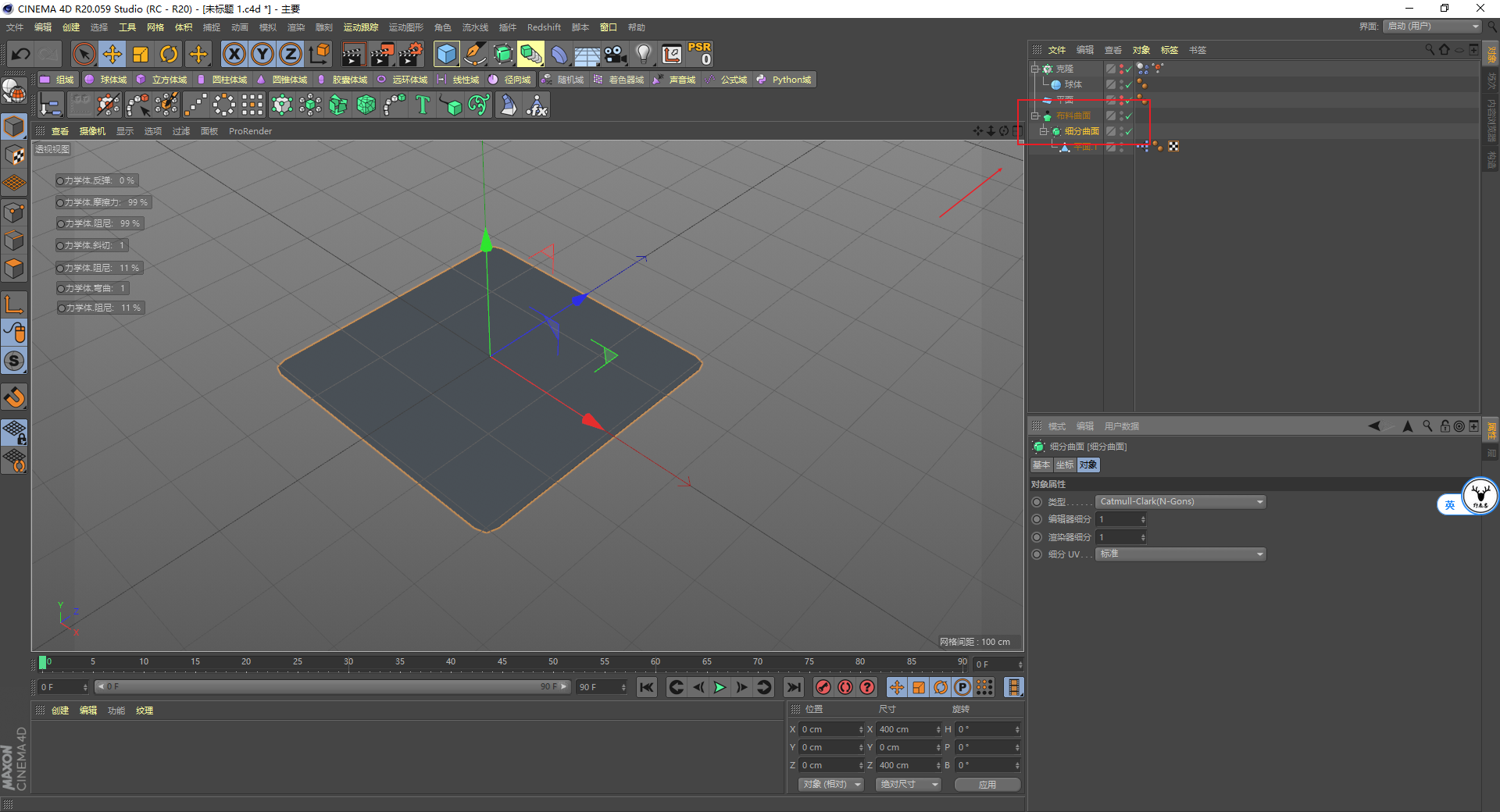

添加细分曲面和布料增加厚度：

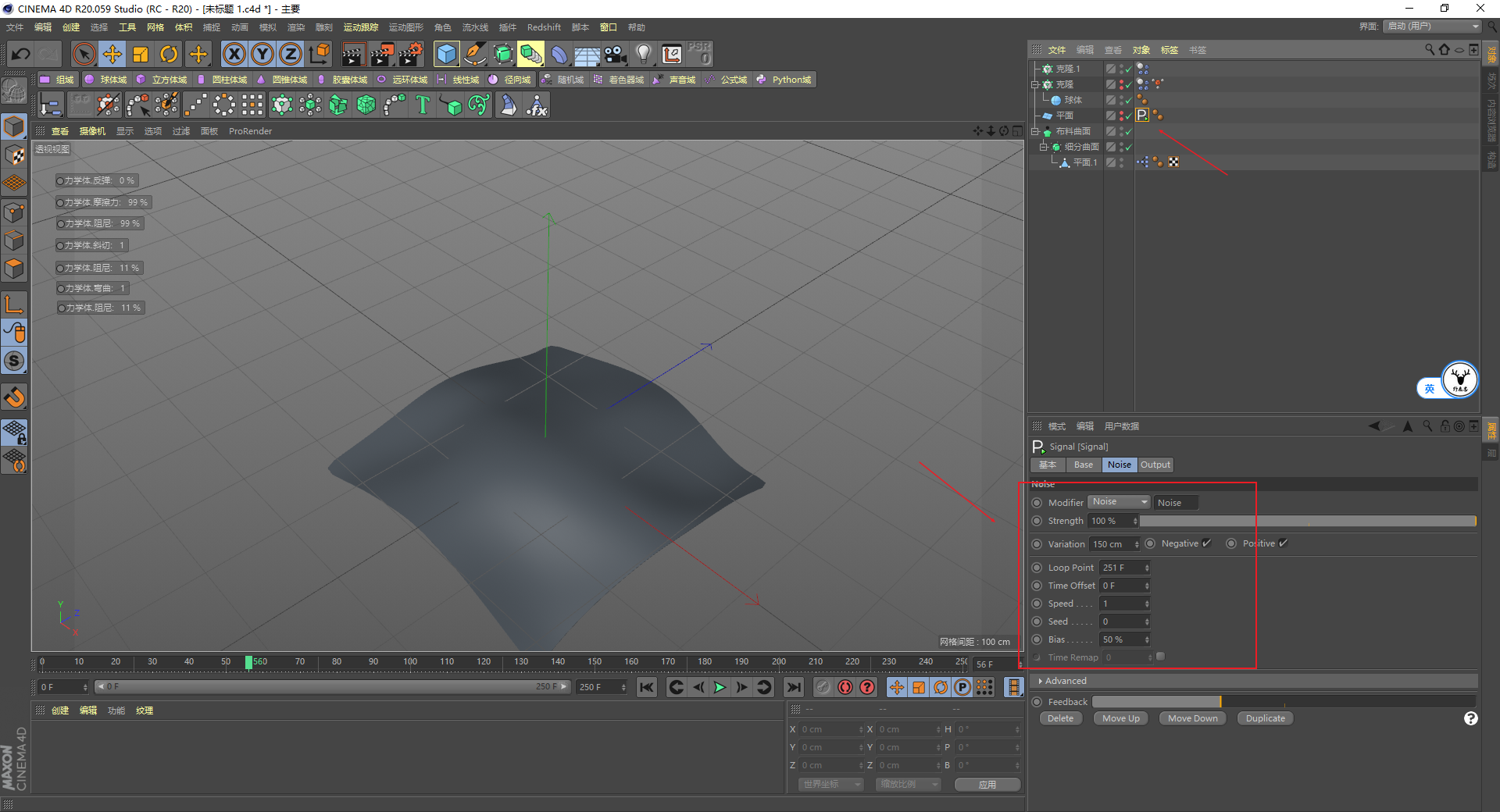

前面提到了平面的位置可以带动布料动起来，你可以手动K，我这里直接用的GSG的Signal插件，今天的内容不是为了介绍插件的使用，所以也就不再赘述了：

新建克隆克隆球体，随机效果器随机球体大小，添加刚体标签，让它与布料产生碰撞，这个也不用多说了吧：

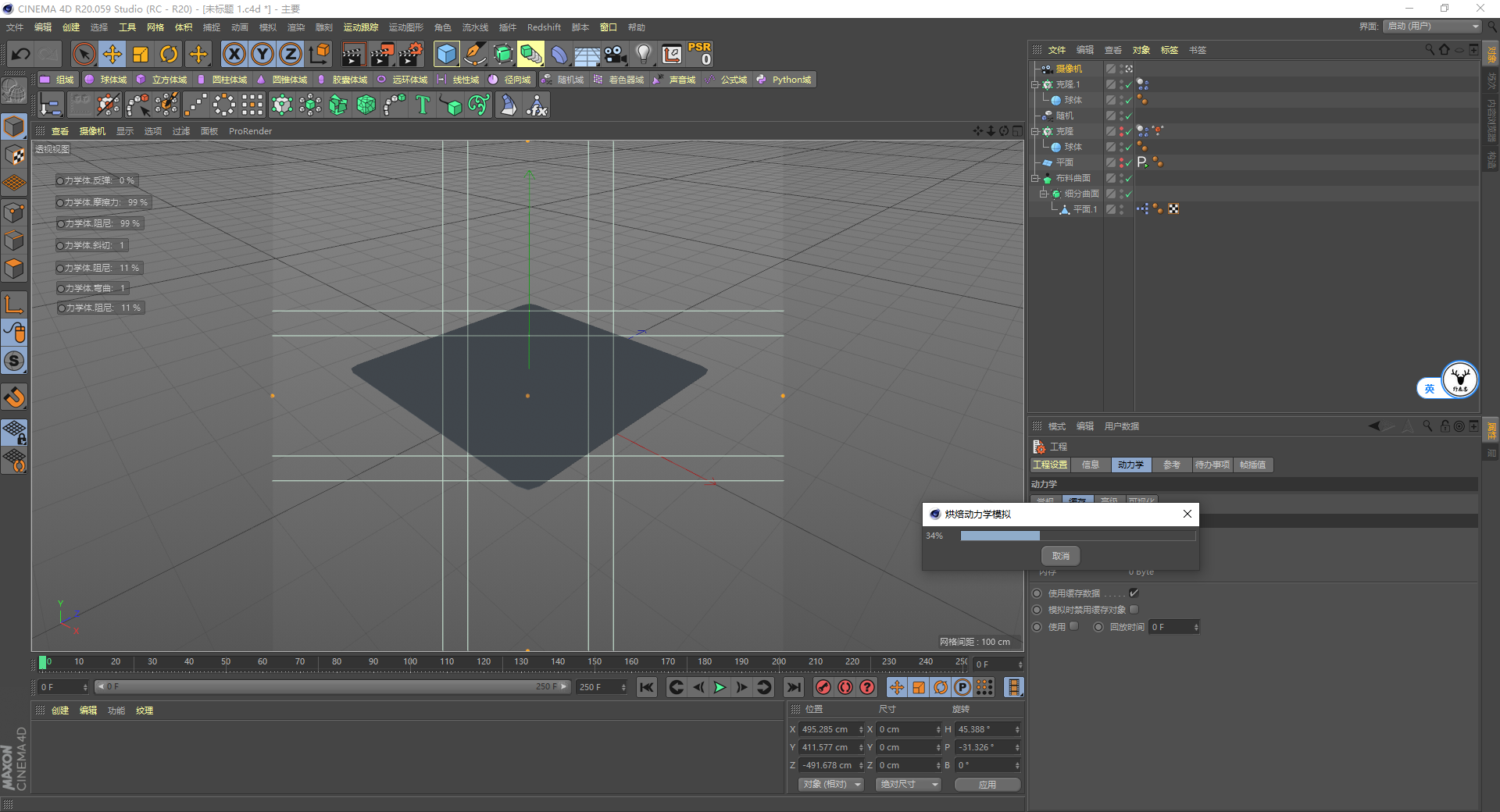

新建摄像机固定视角不用说了哈，建议是把动力学烘焙一下，避免每次模拟的样子不一样：

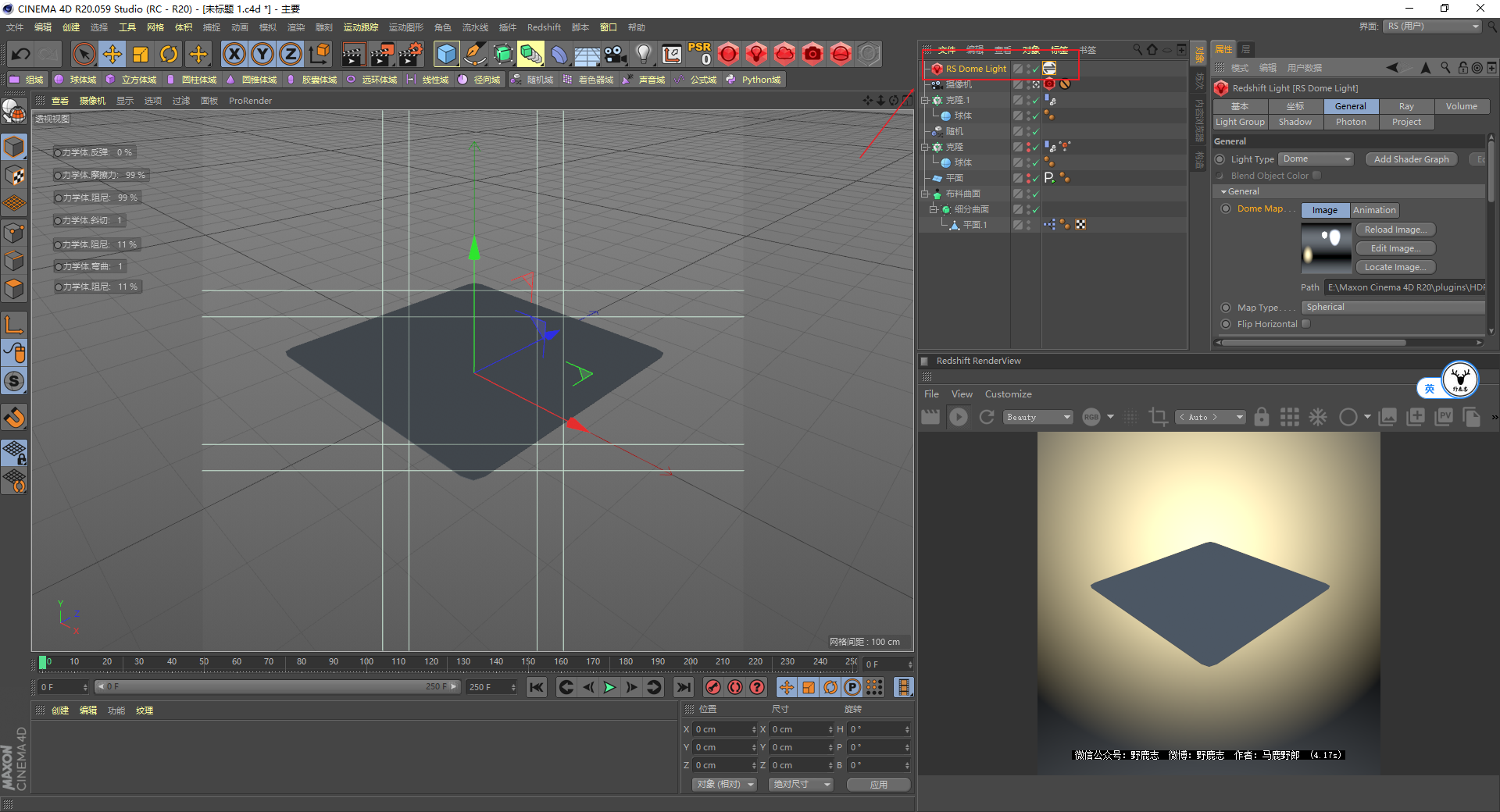

打开RS，给摄像机添加RS摄像机标签，新建HDRI环境光：

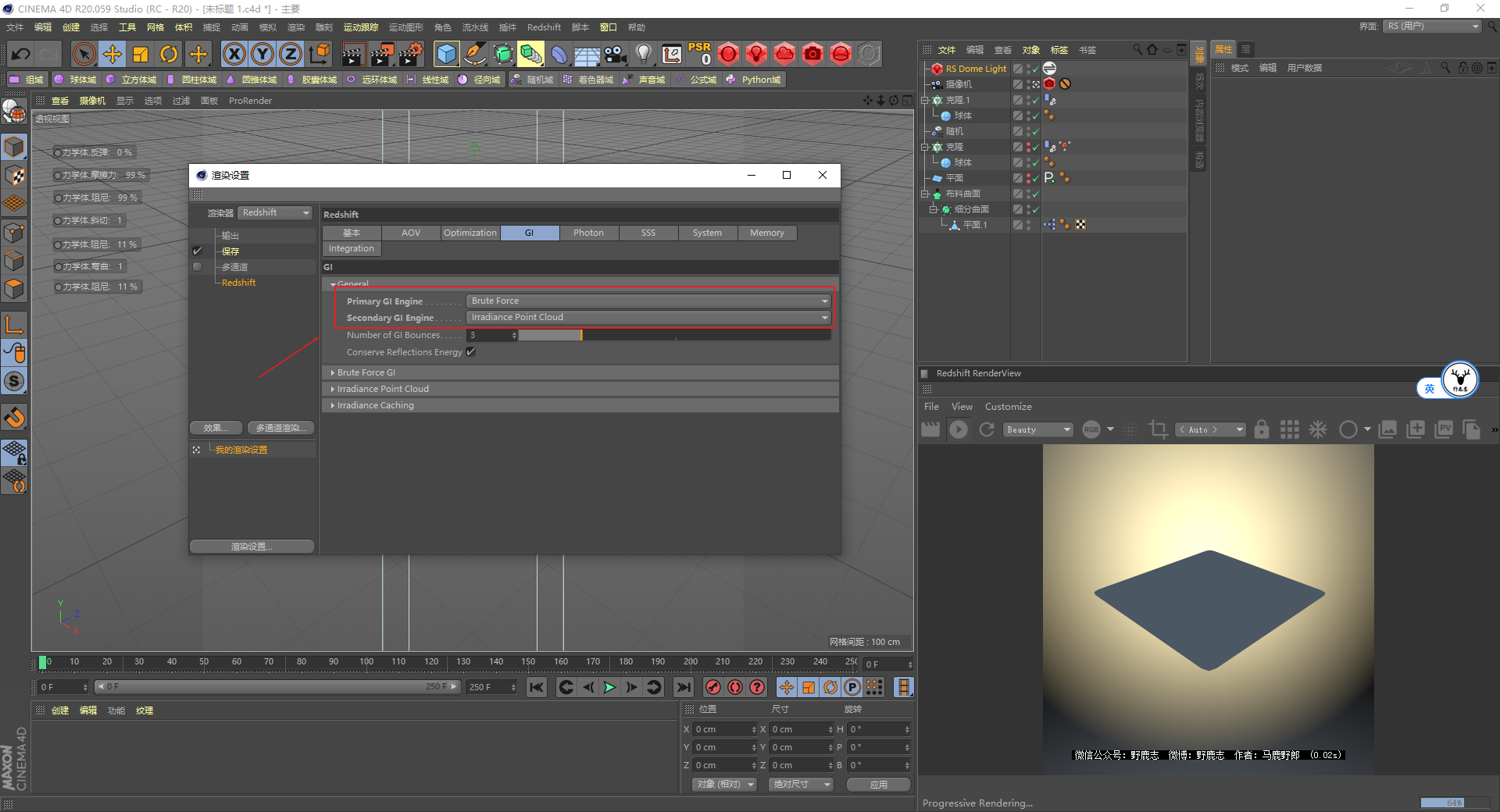

再次说明一下，我用RS是胡乱渲染的啊，大家可以根据自己的情况来，我这里先在设置里把GI打开：

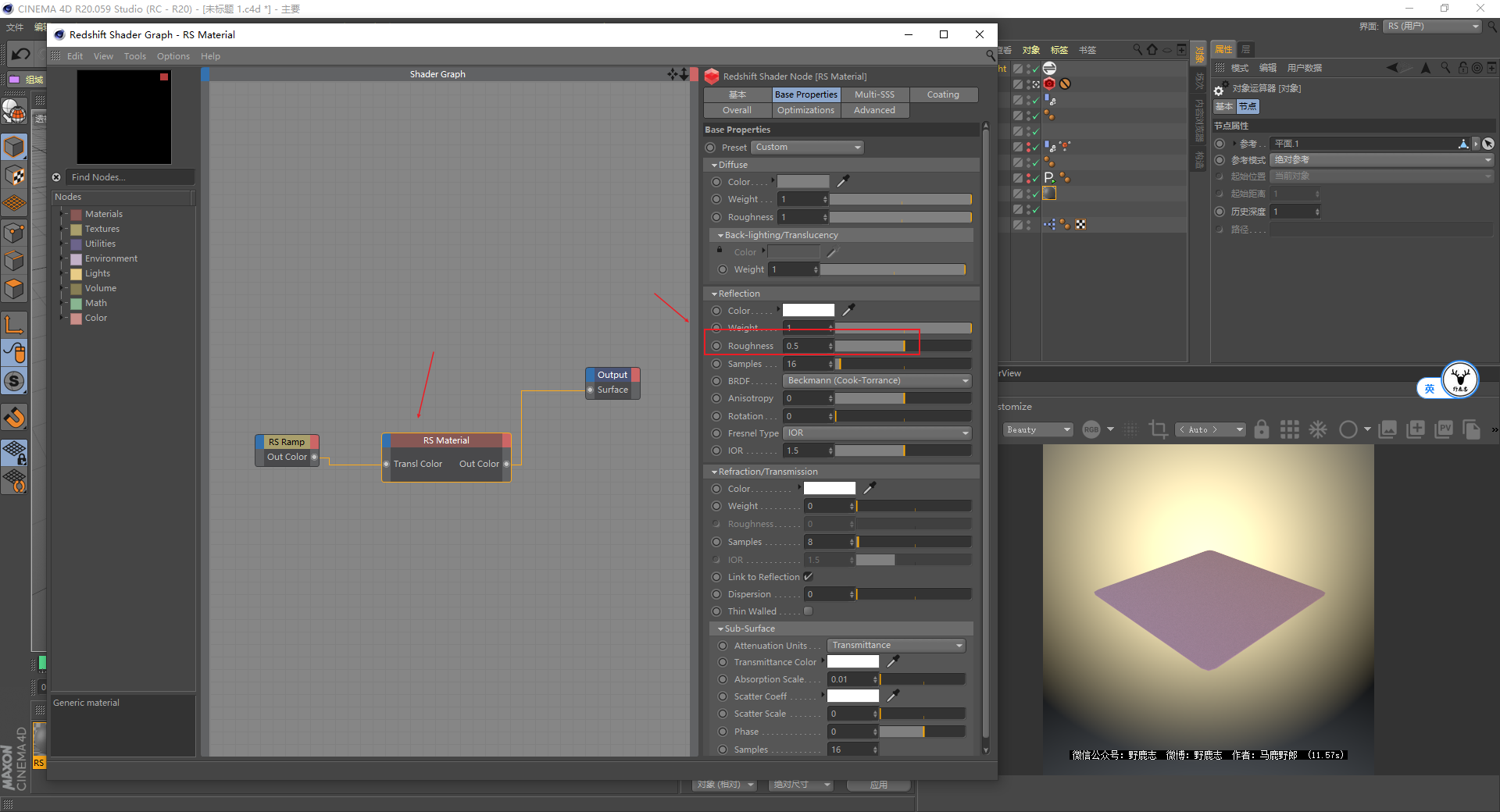

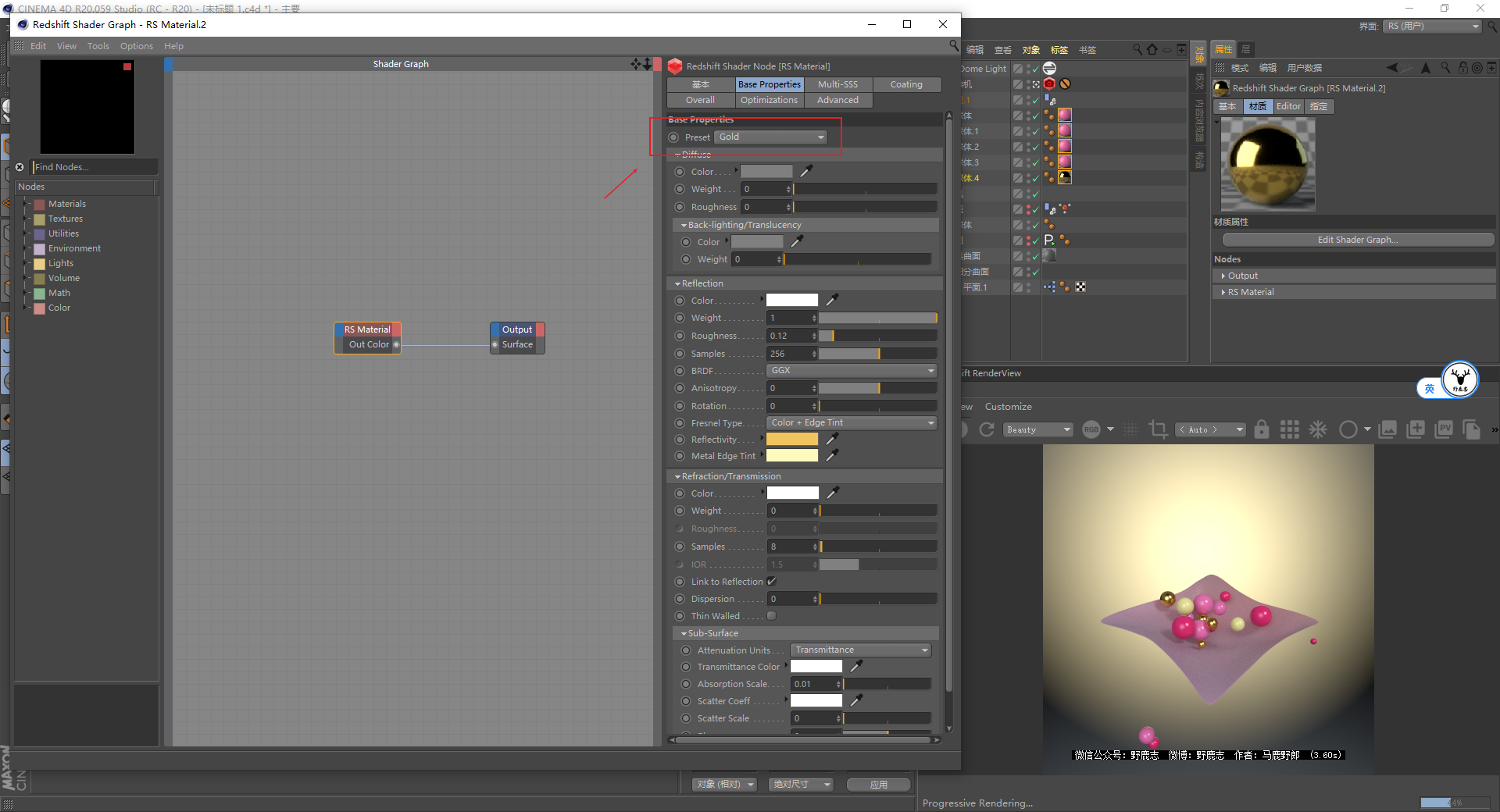

布料的材质我是新建了一个渐变节点连接到背光的颜色上，然后适当的加了点反射粗糙：

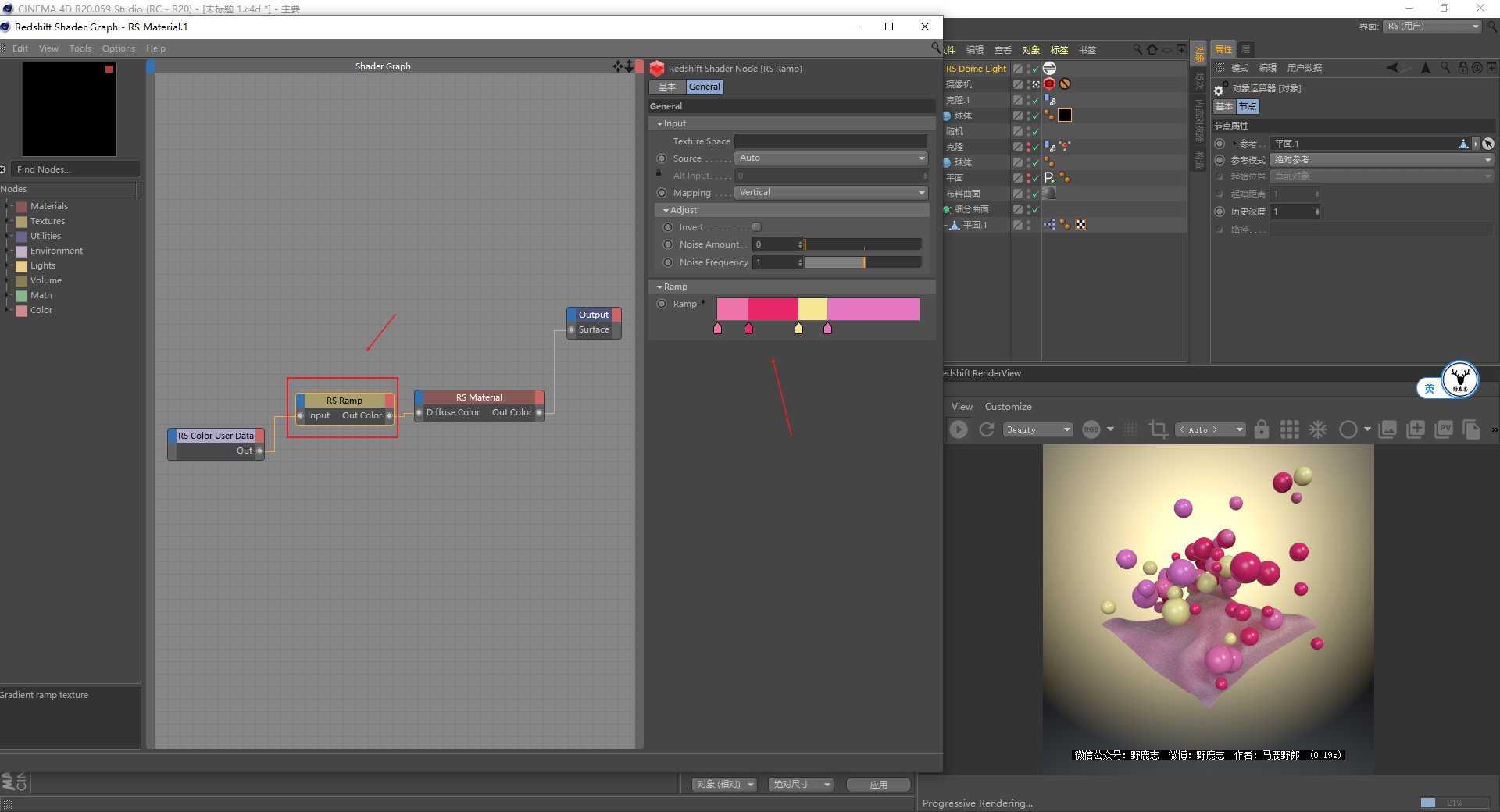

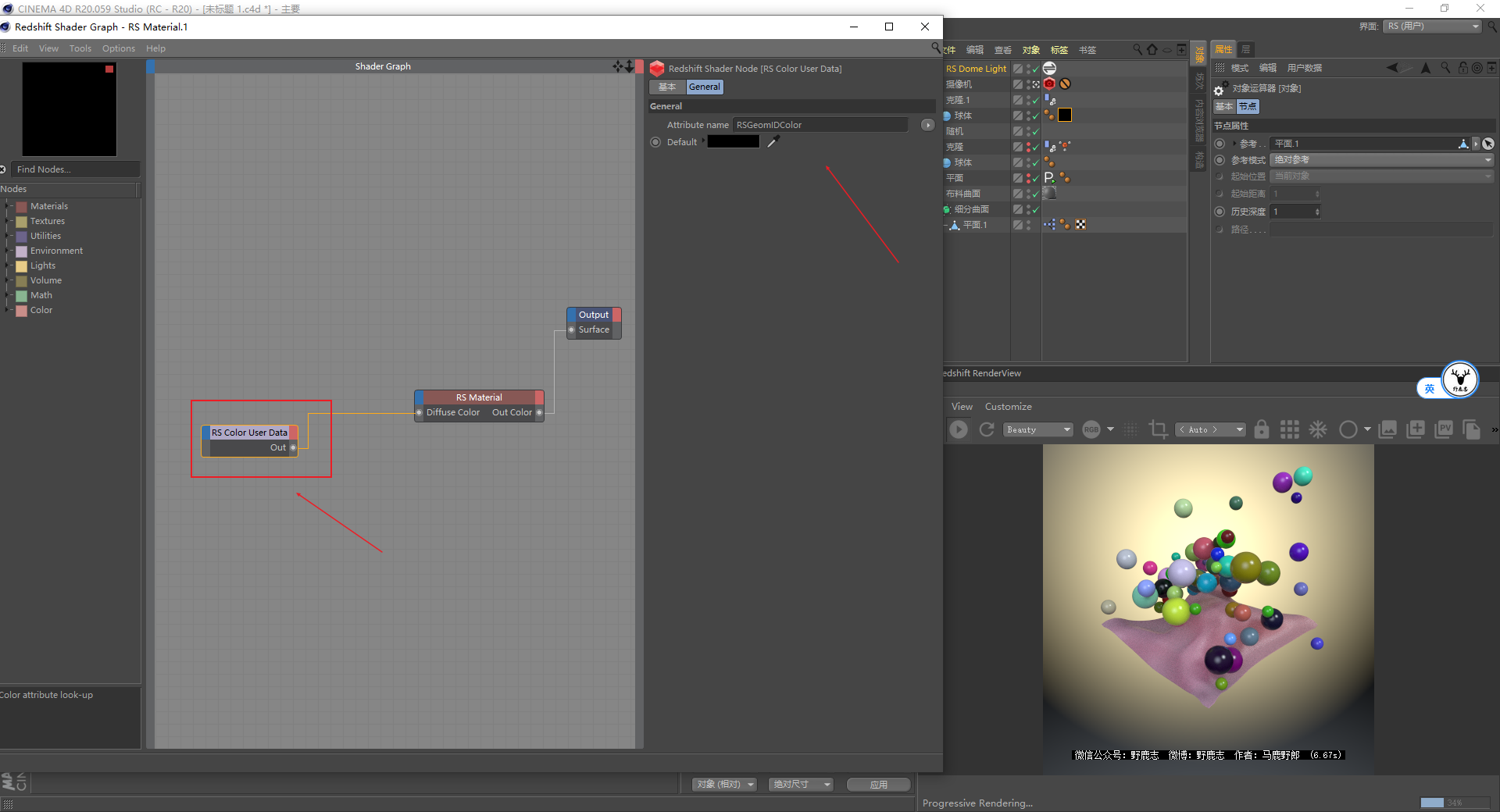

小球的材质我是用一个颜色数据节点，将它改为几何体ID颜色，连接到漫射颜色上，这样每个效果的颜色就都不一样了：

然后再通过一个渐变节点去更改颜色，至于反射的粗糙那些，大家就看着效果来了哈：

另外我还希望有一些金属小球，所以克隆下面就多复制了几个球体出来，金属材质直接用的RS的金属预设就行：

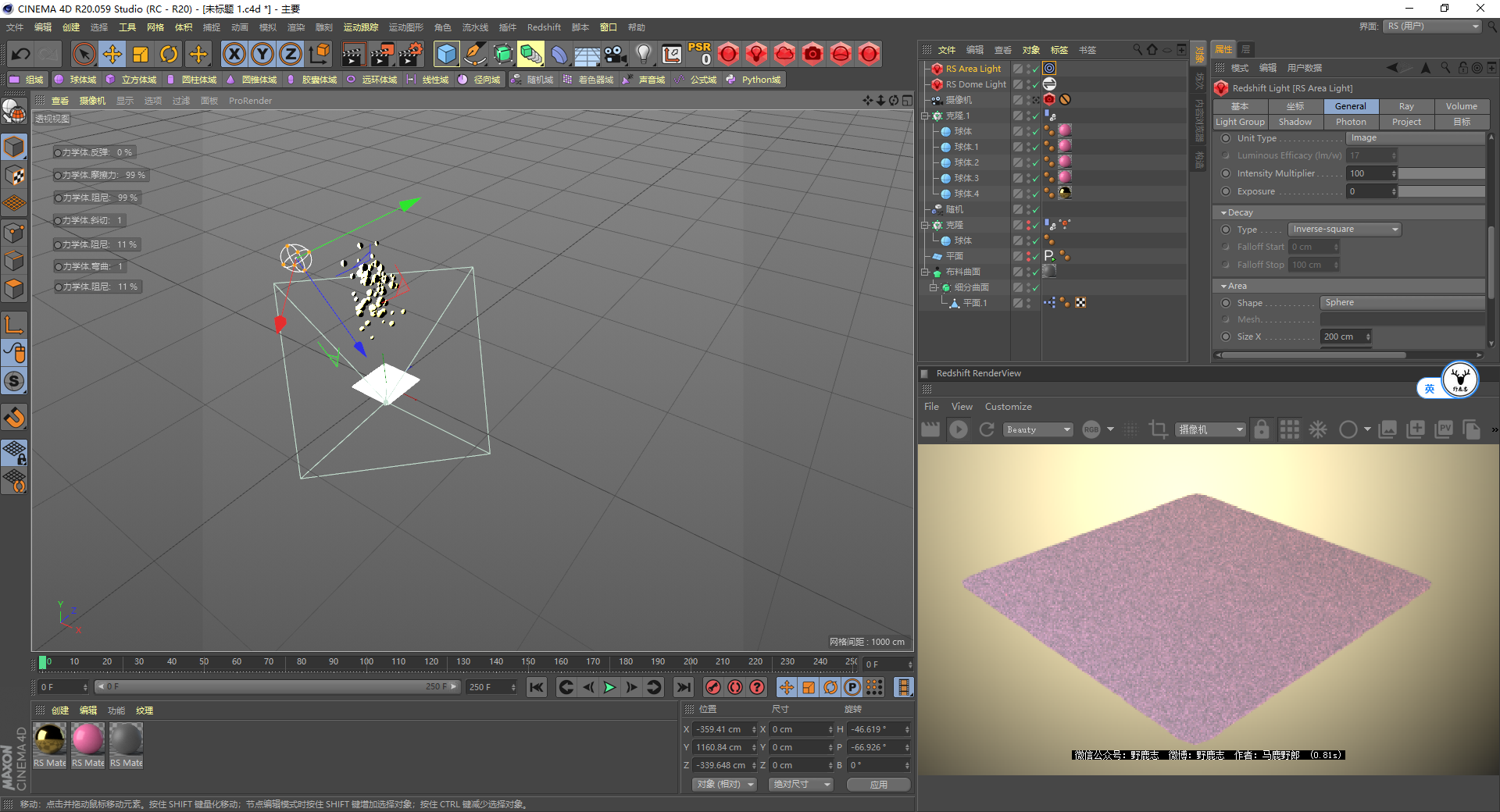

视情况再补一盏灯吧，感觉就差不多了，不过现在有很多噪点：

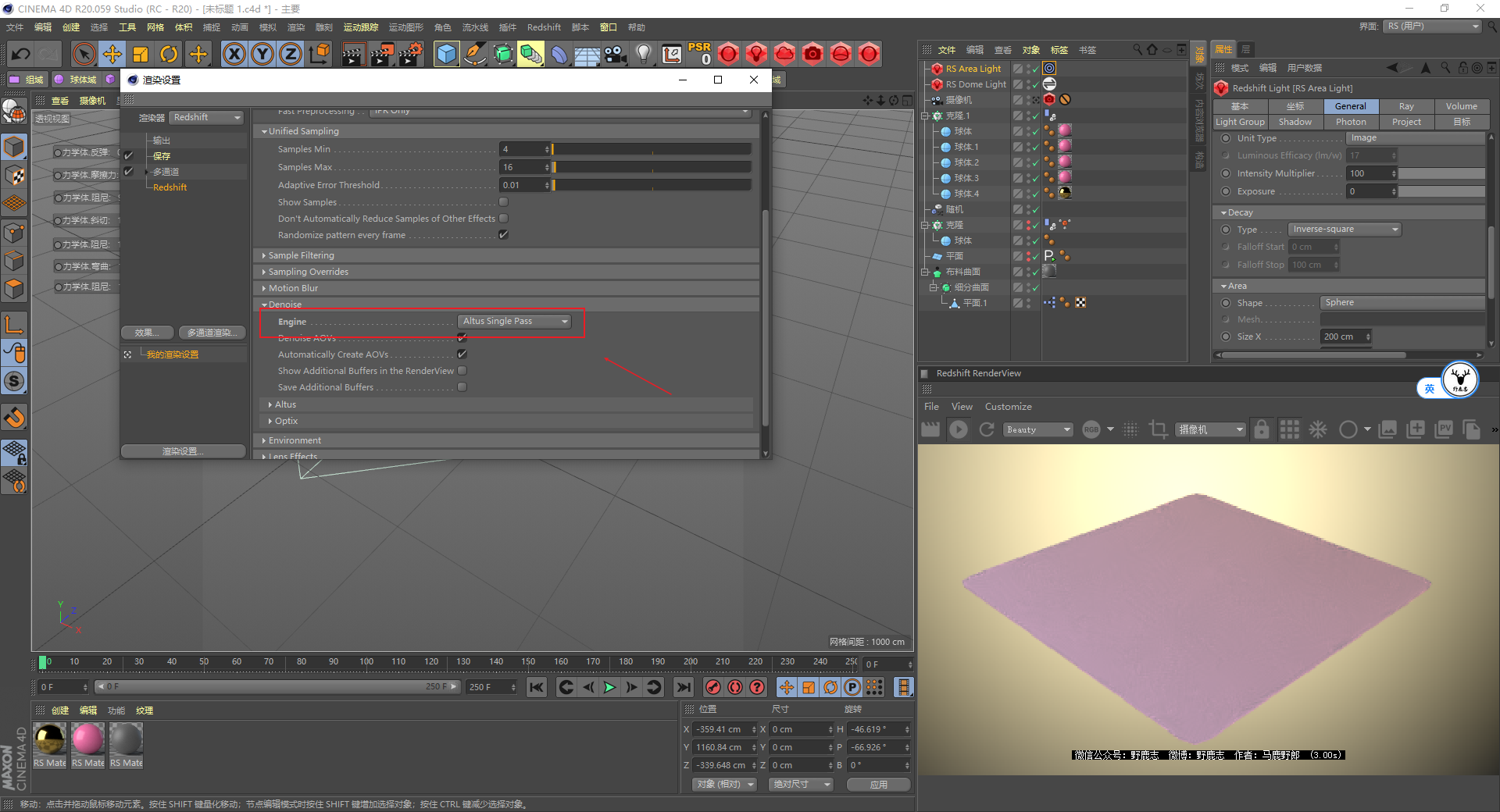

渲染设置里将降噪打开，噪点就少很多了：

我希望的是渲染出透明背景，后期在AE里添加运动模糊和渐变背景。

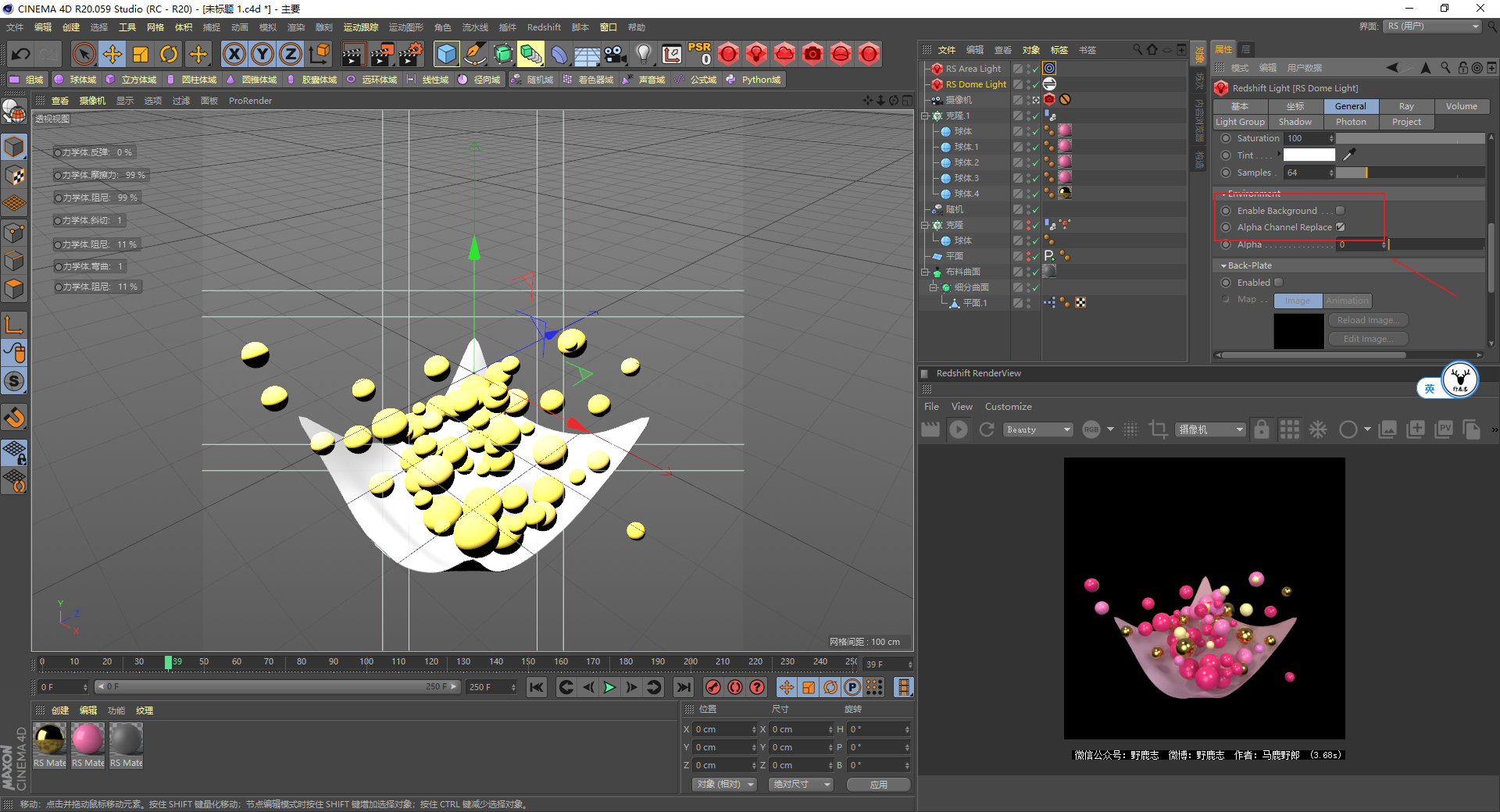

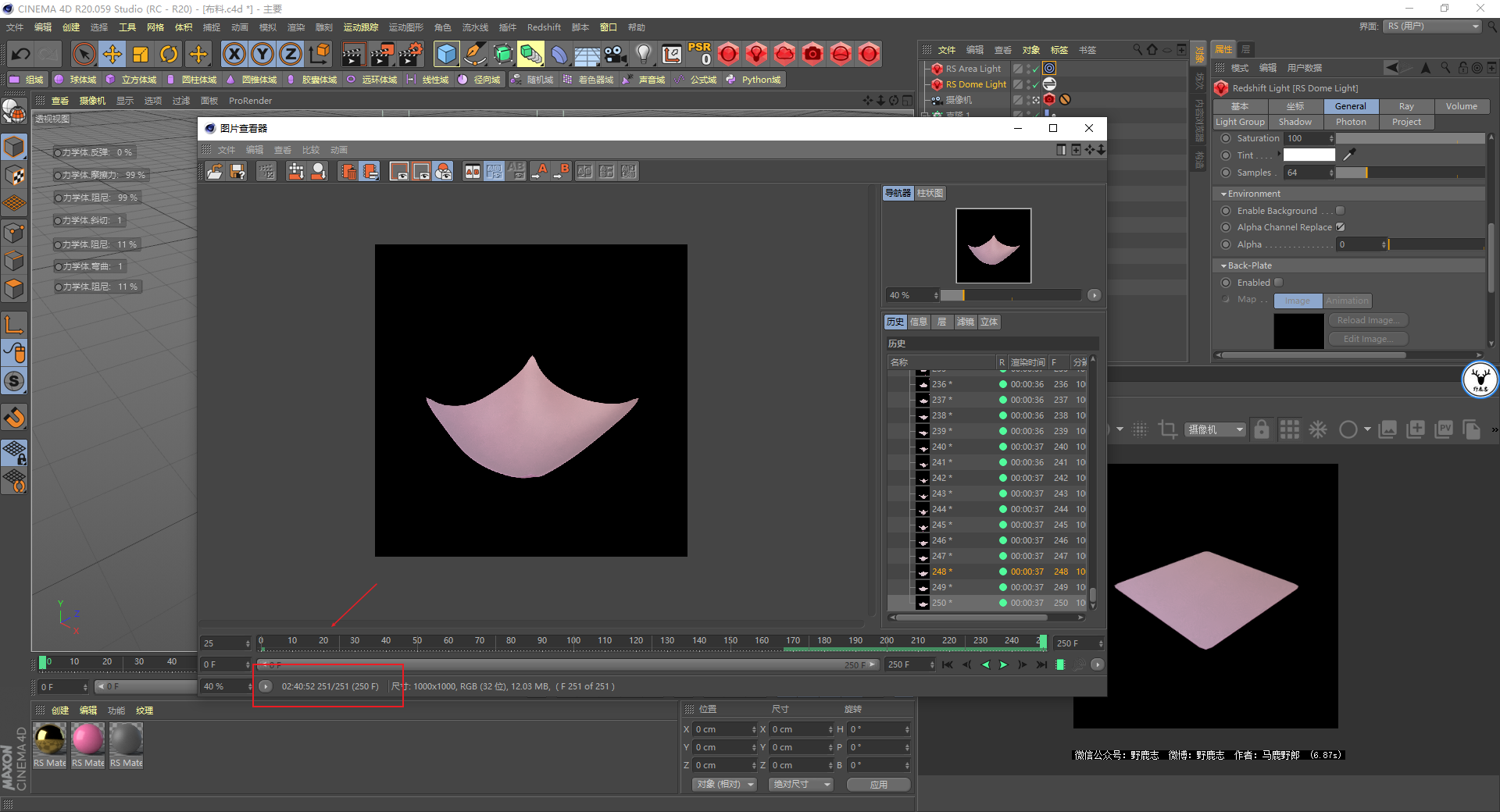

之前一直不知道RS怎么导出透明背景，现在终于知道了，在环境光里把背景可见取消，然后勾选Alpha通道：

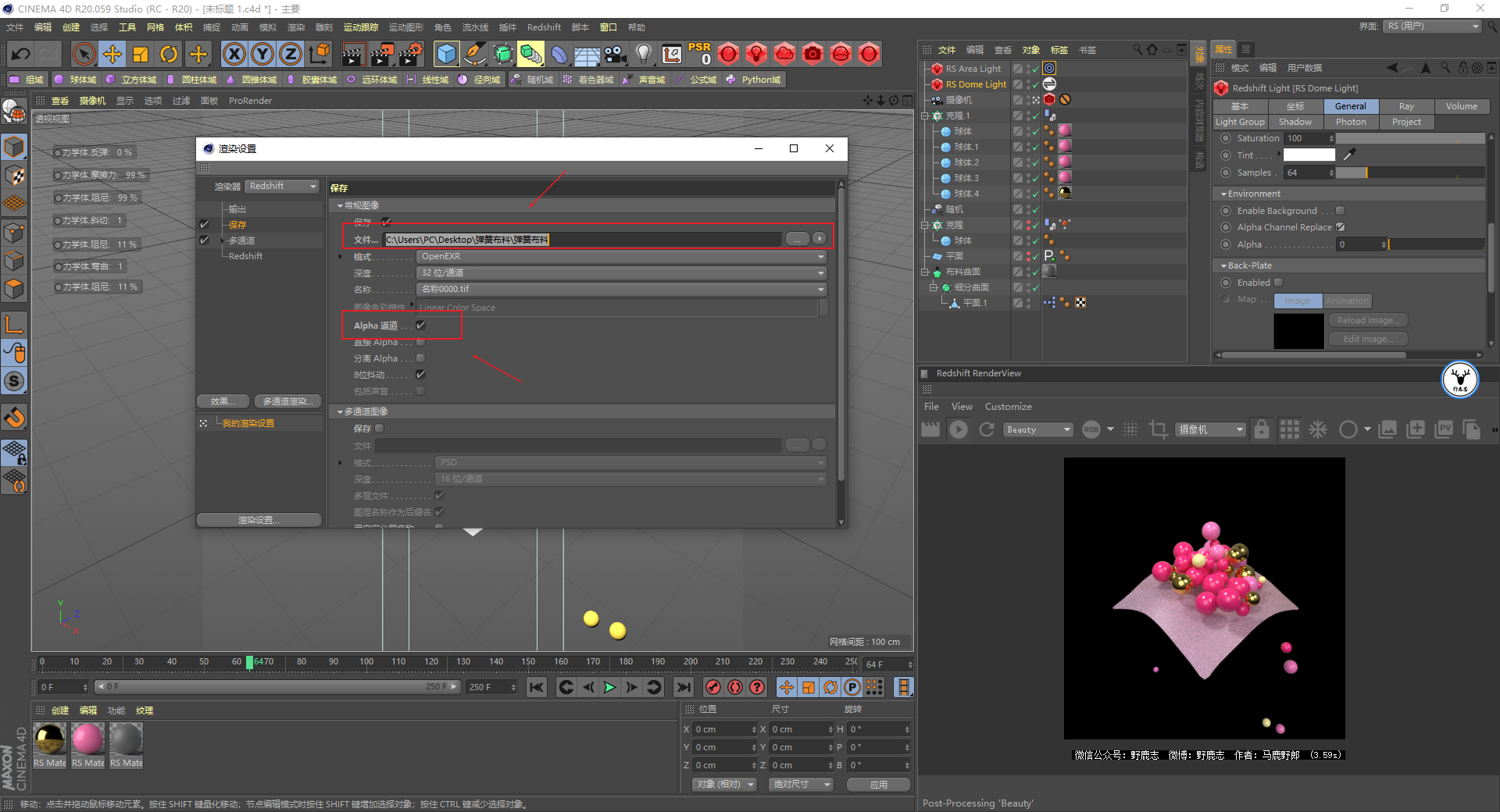

保存位置里选择EXR或者PNG格式都行，同样勾选Alpha通道：

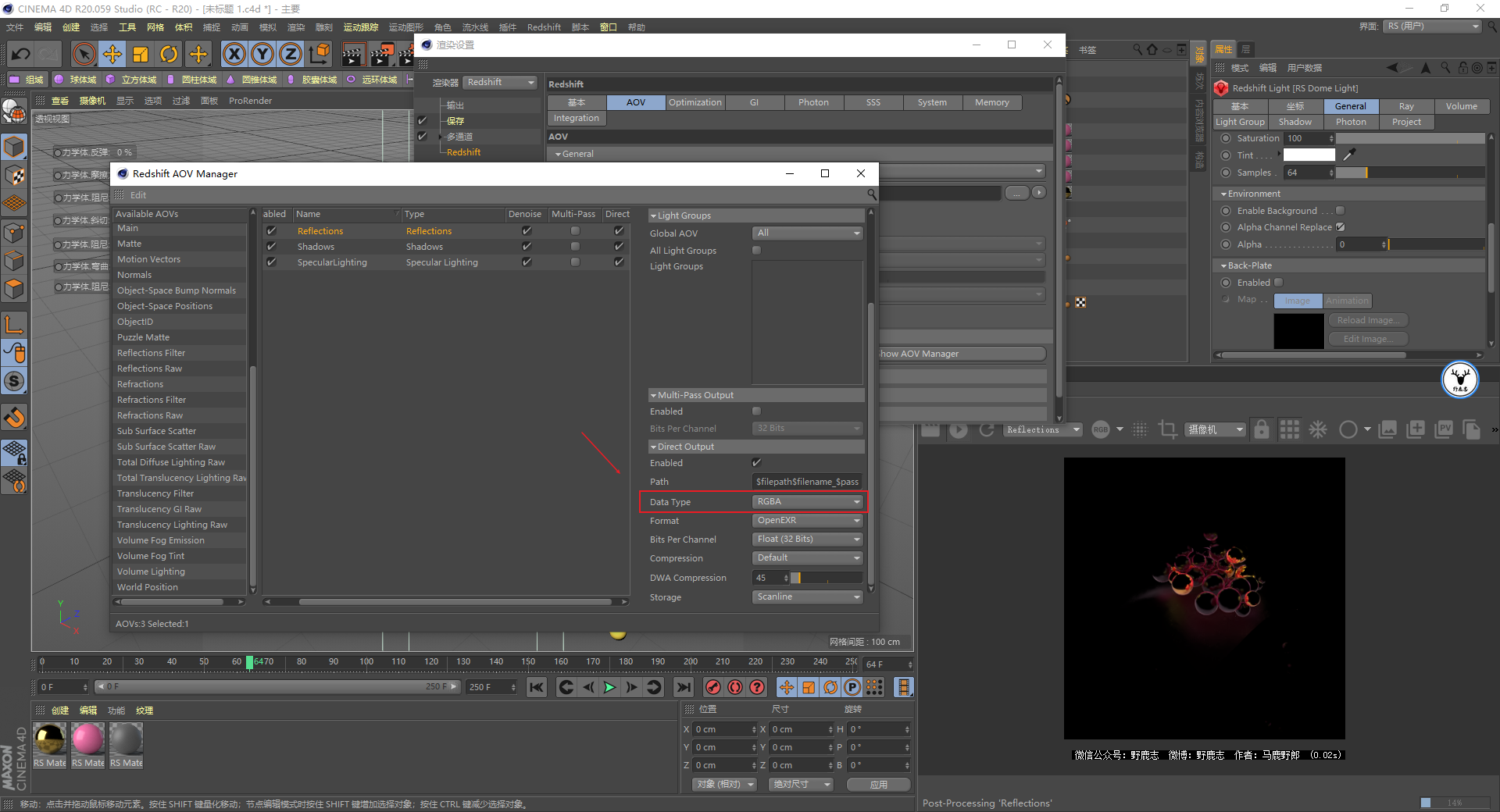

如果你想要导出的分层是透明背景也是可以的，在通道管理器里，把数据类型改为RGBA就可以了：

渲染总时长不到3小时，感觉还行：

最后渲染出图看看效果吧：

今天的内容主要还是动画的制作思路，所以渲染方面大家基本可以略过，下面是今天的视频版：

好啦，今天的内容就到这里，想要源文件、原视频的童鞋后台撩我获取吧！
