地图基础知识及通用设计原则

Part 1. 地图的发展


地图作为记录地形传递路线信息的载体,在人类文明中一直扮演着重要的角色。其承载形式一直紧跟着时代技术的发展而变化,从石板、动物皮革,到丝绸、纸张。当互联网走进千家万户,地图也步入电子化时代。


相较于纸质地图,电子地图优势显著:更新速度快、获取信息效率高、更清晰、可交互等。电子地图(后文简称地图)的出现也影响着人们的出行方式,尤其当智能手机普及,我们可以随时查询地点、发起导航,再也不需要提前记下高速出口和转向路口了。


Part 2. 地图在滴滴的重要性

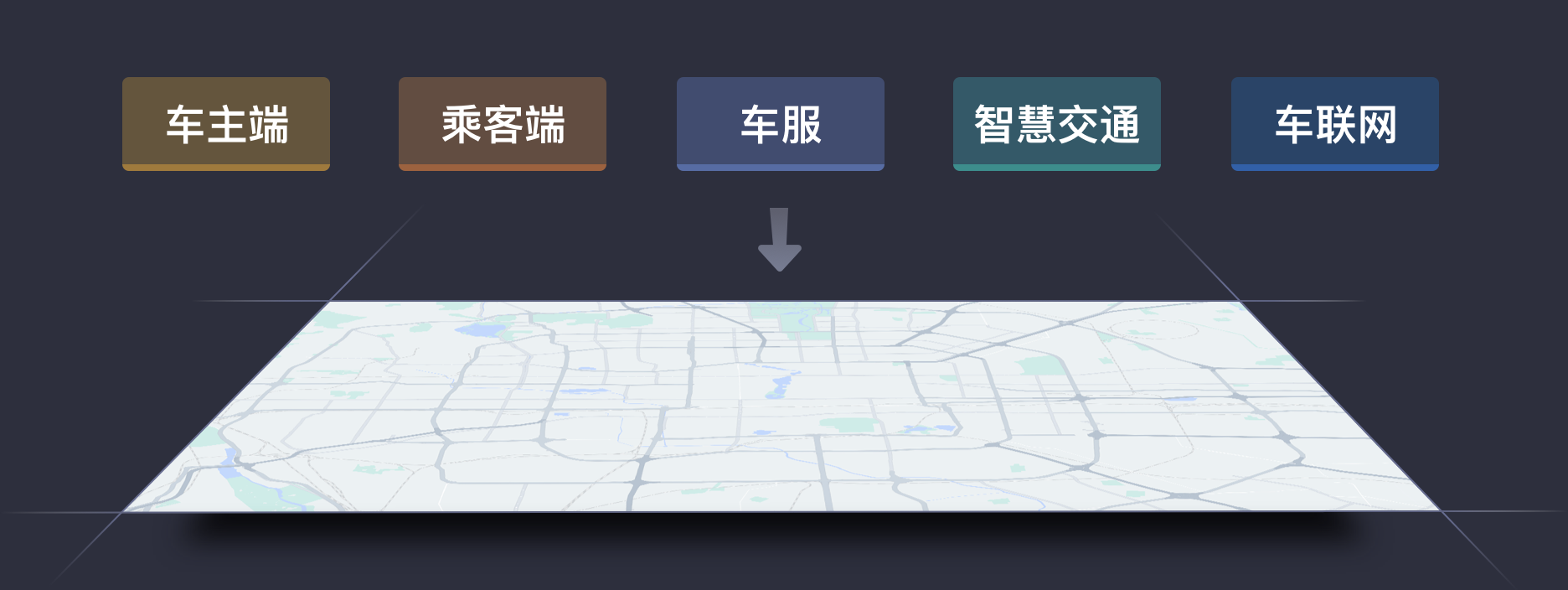

滴滴拥有网约车、代驾、骑行、公交、自驾导航等众多业务,是一站式出行平台。而地图作为承载出行服务的重要载体,横向支撑着各业务线的发展。以网约车业务为例,调研结果显示绝大部分乘客都会关注并使用地图。


随着各业务线对体验的要求不断提升,单一的地图模式已经不能满足业务诉求及用户需求,需要进一步细分场景、精细刻画地图样式,于是地图的设计也变得愈发重要



Part 3. 解构地图


地图承载的信息种类复杂、数量巨大,初期可能会找不到设计切入点。我们可以先了解下它的定义和实现方式,或许就能从中找到答案。


定义地图是依据一定的数学法则,采用地图语言,经过制图综合来表示地球表面的图形。

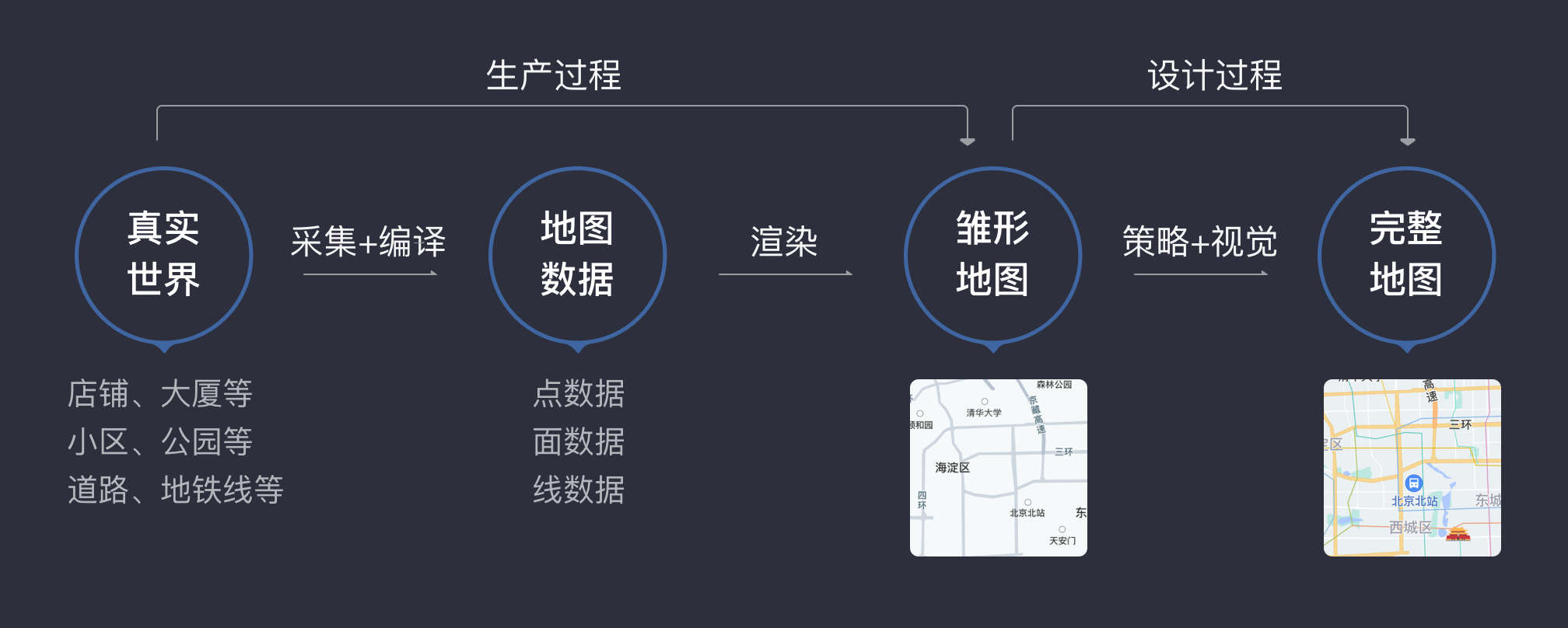

实现流程

  • 采集真实世界的地点信息,经过编译转化成数据

  • 数据信息中包含了地点的坐标、分类、名称等

  • 数据经过渲染形成可视化雏形地图

  • 雏形地图经过设计最终变成策略完整、视觉美观的电子地图。

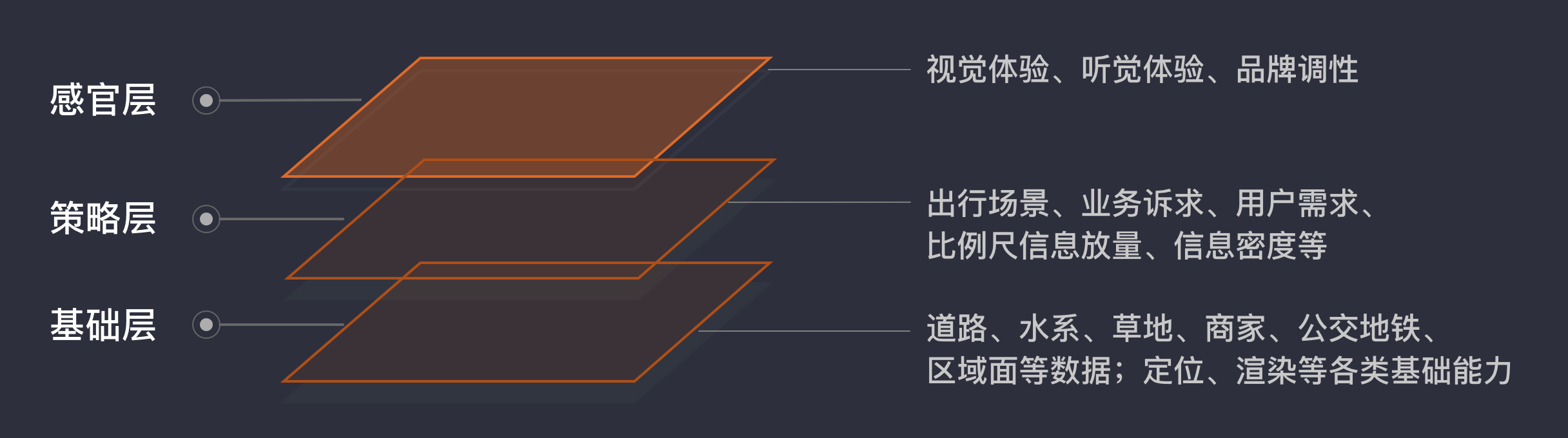

结合“从雏形到完整地图”这一步流程的实现方式,进而可将地图拆分为基础层、策略层和感官层。帮助各职能角色找到对应切入点。


基础层,指的是地图的数据和能力。数据大家已经有所了解了,能力指的是引擎渲染能力、定位能力、图像识别能力等。有了数据及各类能力作为基础,才能设计出信息精准、交互明确的地图。

策略层,则指的是如何使用这些基础数据和能力。地图数据量非常庞大,无法全部展示,需要结合不同的场景及用户需求,有重点的呈现。

感官层,便是我们给数据穿上的衣服,会根据品牌调性、对应场景诉求等去设计最终的配色、图标等。

解构地图后,我们不难看出,感官层是设计侧需要关注的重点层级



Part 4. 地图设计原则


- 元素分类

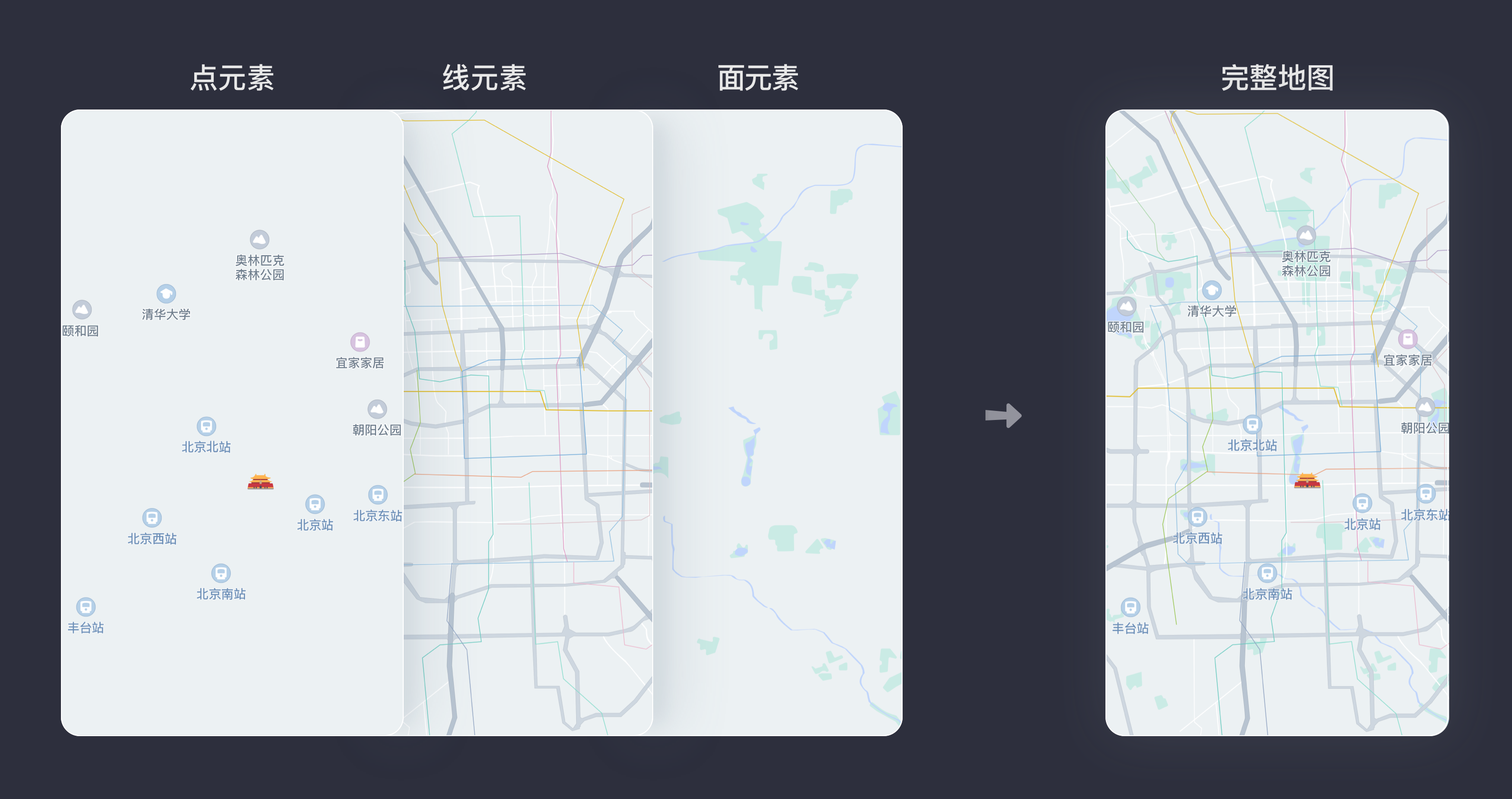

面对如此复杂的地图信息,为了梳理出清晰的思路,我们会对地图元素进行分类:根据数据的类别和呈现状态,可拆分为点、线、面三类元素。


点元素地名、POI*等。数量庞大,是城市规模的体现,尤其POI信息,它是地图中颗粒度最细的位置信息。

线元素道路、地铁线、水系线、铁路线、航线、边界线等。线元素呈现了道路的走向、区域的划分等,描绘出了城市的样貌。

面元素陆地、草地、湖泊海洋、AOI*。面元素以色块形式出现,很大程度上决定了一张地图的色调。

*名词解释:POI, Point of Information的缩写,即“信息点”。一个POI可以是一栋房子、一个商铺。

*名词解释:AOI, Area of Interest的缩写,即“信息面”。指的是区域状的地理实体,如医院、小区等。



- 核心设计原则


从定义可以看出,地图是一种特殊的图形语言,是以上所有元素的集合体。相比我们所了解的UI设计、运营设计,地图有属于自己的设计原则。以下为大家总结了一些核心的原则:


1、符合制图学和公众认知

地图发展到现在已经成为了一门学科,我们会发现即使语言不通,拿到一张地图时也能看懂,这是因为有制图学和公众认知在规范着地图设计。如地图默认北向上、草地水系基本遵循物理世界的颜色、省界线是实线、停车场图标大多用P来代表等等。符合制图学和公众认知,大大降低了用户的学习成本和记忆负担,使地图可以作为一种世界通用语言流通起来。


2、保证识别度

地图属于信息类工具,其上出现的元素均需清晰可识别,保证可读性是最基本的设计原则。所以在设计时会限制颜色对比度、最小字号等,而具体规则会根据场景确定。


3、清晰有层次

地图的层次清晰包含了两个方面:信息主次清晰,视觉具有整体性。


信息主次清晰地图信息庞杂,没有主次关系会影响用户的读图效率。在设计时需要考虑元素本身的特点、重要性,可通过颜色、icon/文字大小、线形宽窄等表达。做到同类元素有关联性,不同元素有差异性。同时,信息主次也会根据比例尺的变化有所调整。


视觉具有整体性在滴滴的业务场景中,地图通常作为最底层组件出现,上层还会有很多业务组件。因此在设计时需克制用色,既要保证地图中各元素之间的区隔度,又要保证地图整体与其他业务组件拉开视觉层级。这样才能更好的突出当前业务模块的重点,提升整体的使用效率和体验。


4、细分地图模式

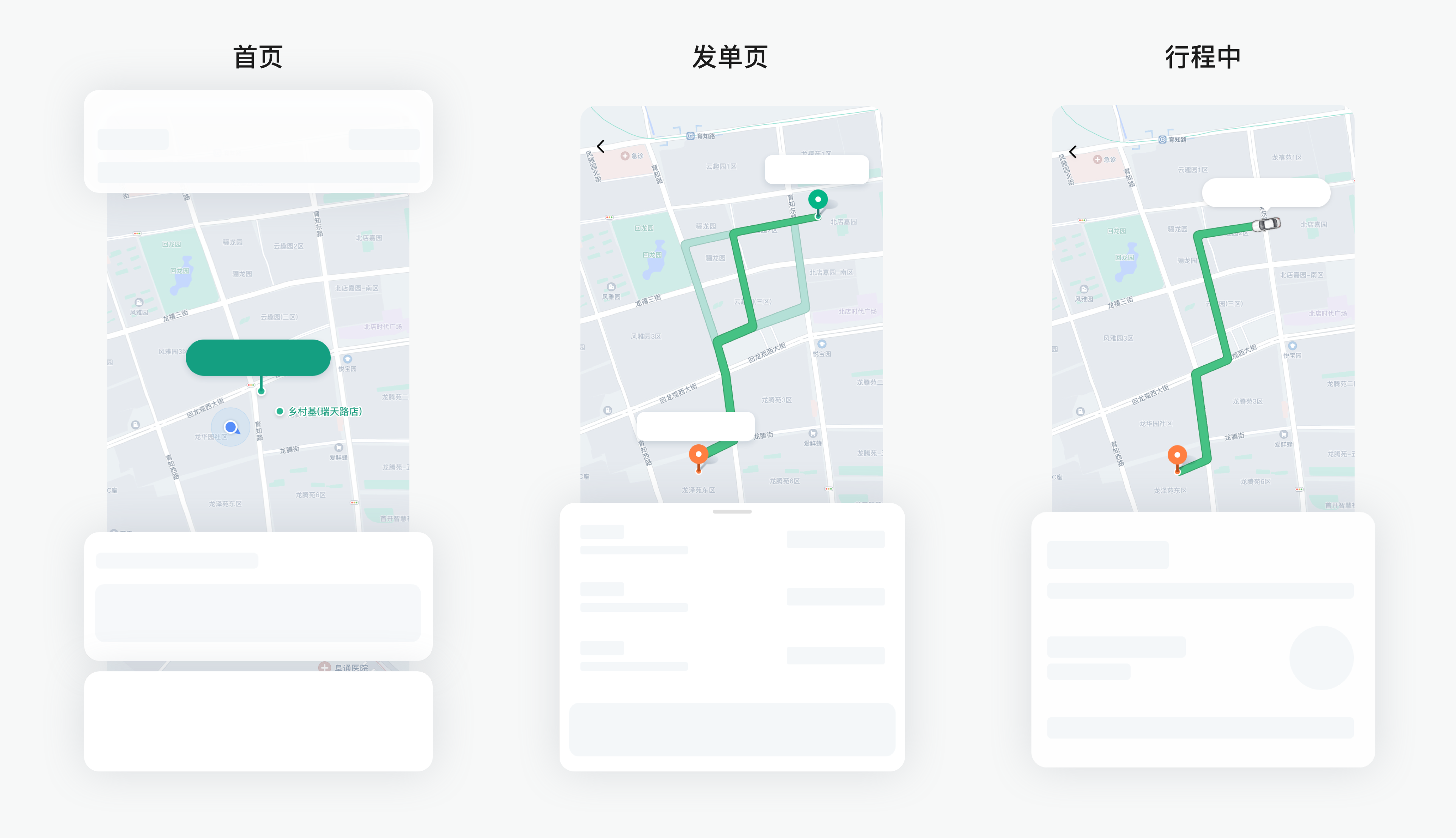

地图在各业务模块中应用广泛,用户需求也不尽相同,设计时需要根据使用场景区分不同模式。以网约车场景为例,业务信息始终处于上层,地图用来帮助用户定位、快速发单。因此,网约车场景的地图整体性强、色调偏冷、视觉层级后退,能更好的搭配网约车模块的整体设计,保证用户的操作效率。



5、具有品牌特性

品牌调性一直是滴滴设计层面非常关注的原则,品牌基因贯穿了所有产品,始终具有独特的视觉风格。遵循品牌的视觉语言,使地图可以更好的融合到产品中,保证了设计的统一性。


Part 5. 还有后续哦~😊


以上给大家分享了干货满满的地图基础知识和通用设计原则,希望帮助大家更好的了解地图设计。同时也请大家继续关注CDX创意设计中心公众号的下一篇文章,我们还会再奉上一篇更加实用的地图设计案例,结合本文中的设计原则,手把手教你如何从0到1设计地图。敬请期待!
