给建筑师和建筑系学生的40份优秀建筑节点图参考图纸！

节点图是建筑细部的结构图纸，节点图是当我们在平面图，立面图，剖面图等图纸上不能详细表述其连接关系的时候，此刻就需要节点图来完整展示其间的关系，用节点详图来展示该部位的形状结构，材料名称，规格尺寸，工艺要求等，其实建筑设计的水平高低不仅体现在方案水平上，更体现在细节上。

建筑节点图，有时也称“大样”图，是表明建筑构造细部的图，所谓的建筑某个部位的节点图，就是画有此处细部构造的图，比如，此处是与什么构件连接的，怎么连接的，每个构件的材料、尺寸，甚至有的细到每个螺栓等等。建筑节点详图就是把房屋构造的局部要体现清楚的细节用较大比例绘制出来，表达出构造做法，尺寸，构配件相互关系和建筑材料等。

节点详图是来反映节点处构件代号、连接材料、连接方法以及对施工安装等方面内容。节点详图都是从整图上攫取某个部位而展开描绘的，必须先弄清楚它表示的是哪一个部位。

总之，节点详图，是把在建施或结施整图当中无法表示清楚的某一个部分单独拿出来表现其具体构造的，是一种表明建筑构造细部的图。

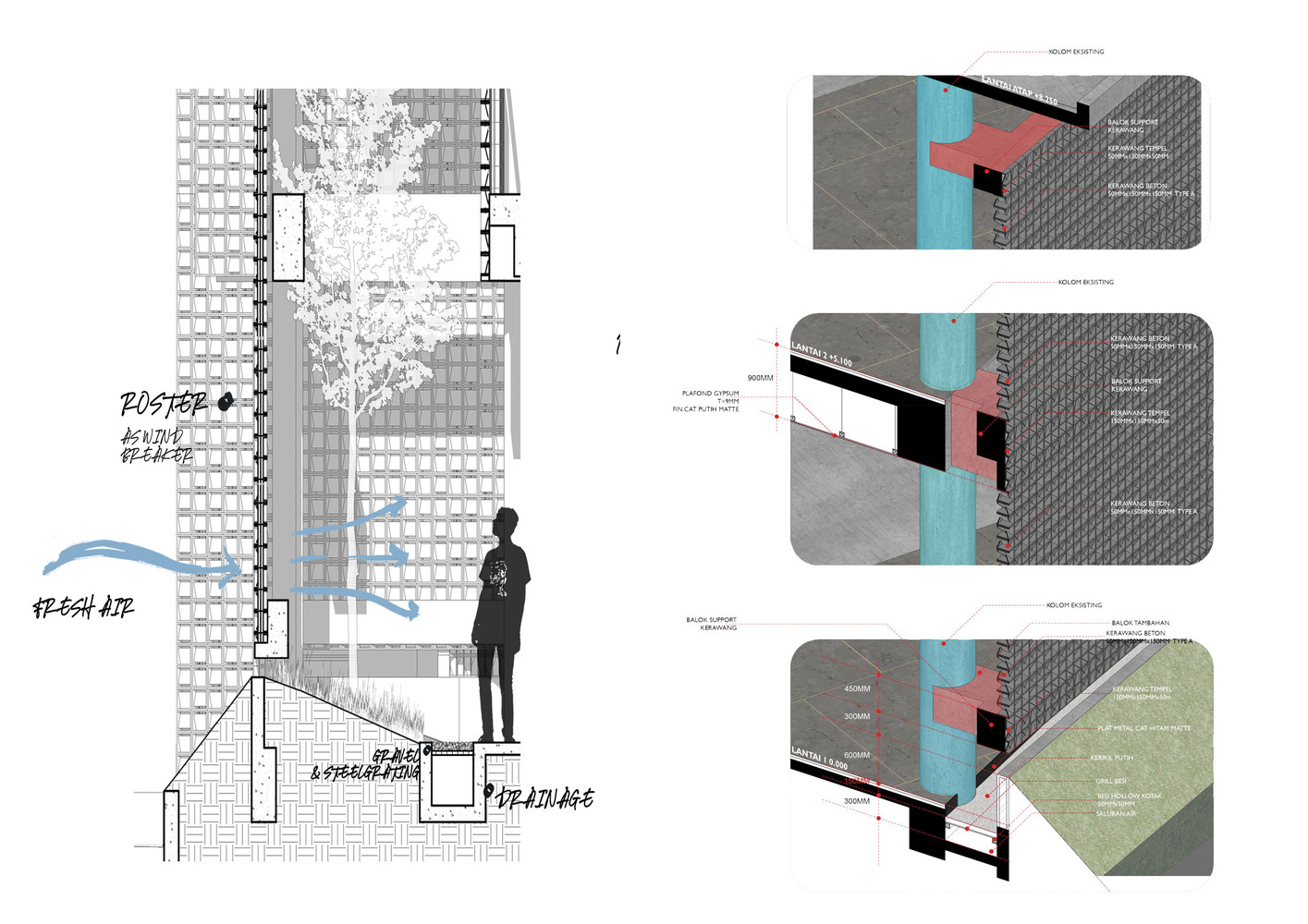

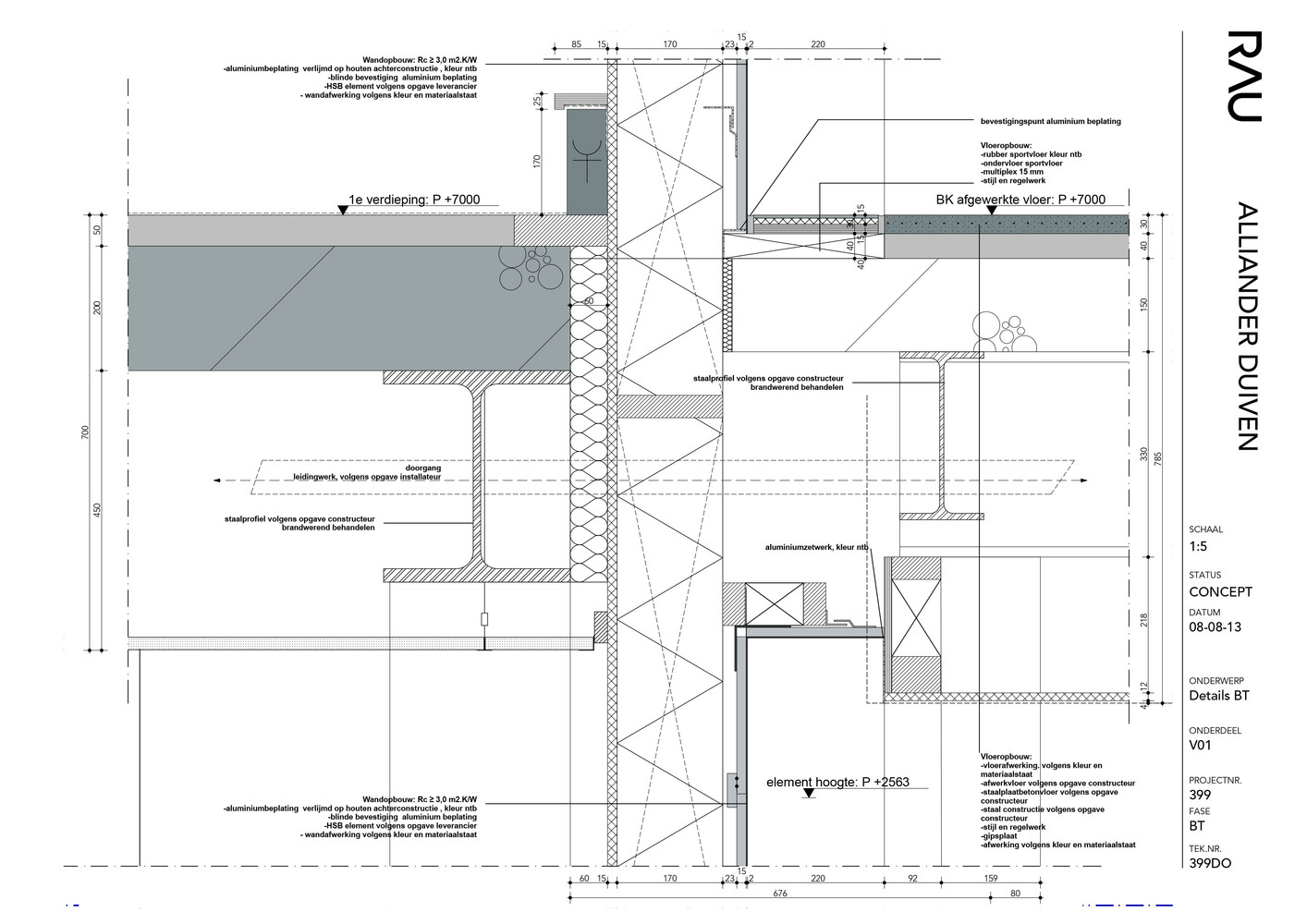

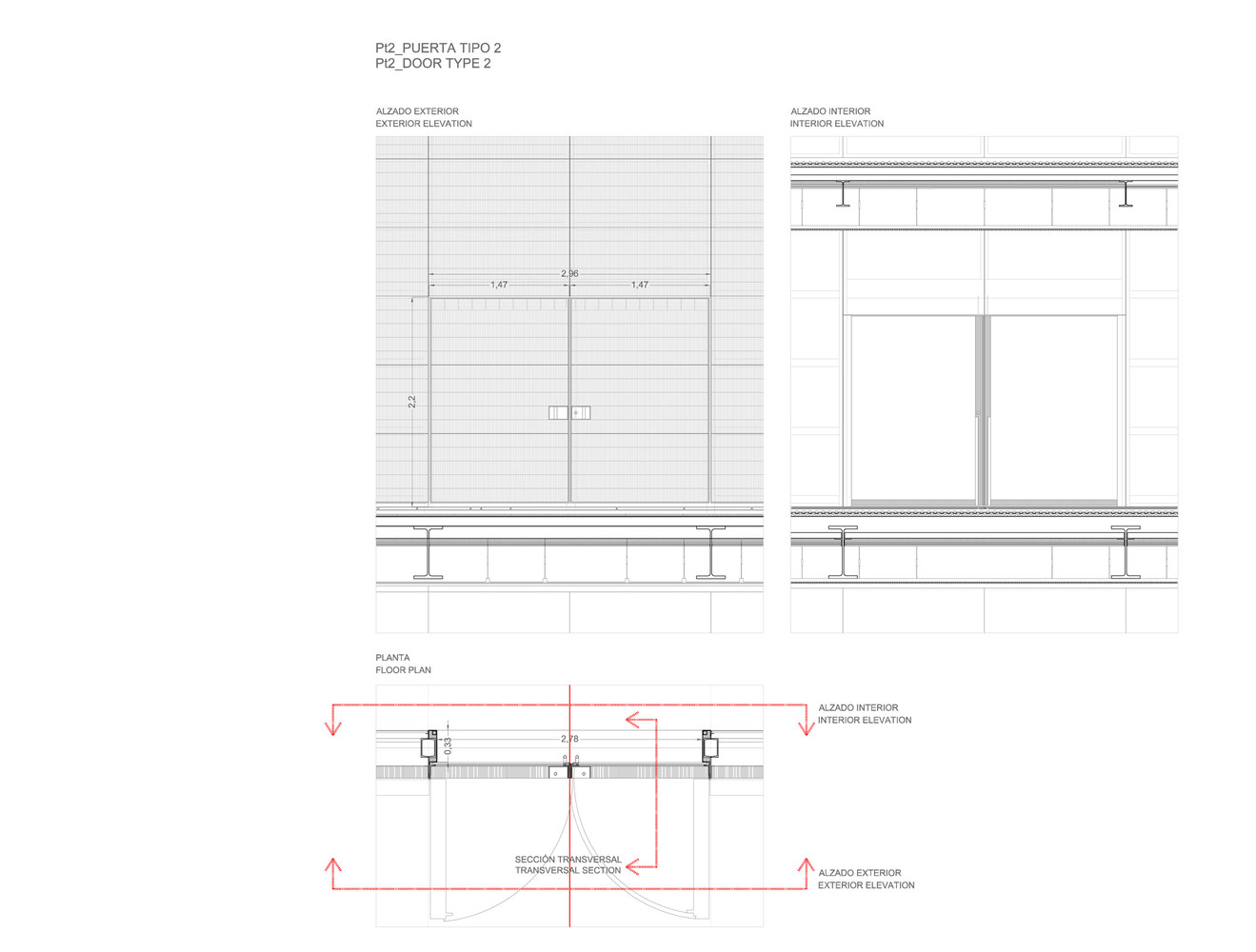

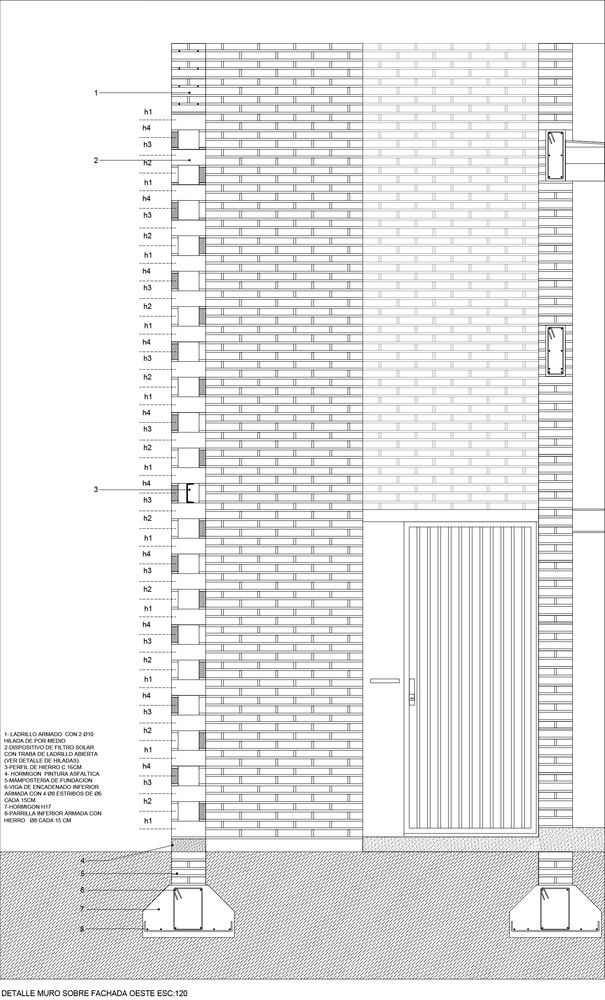

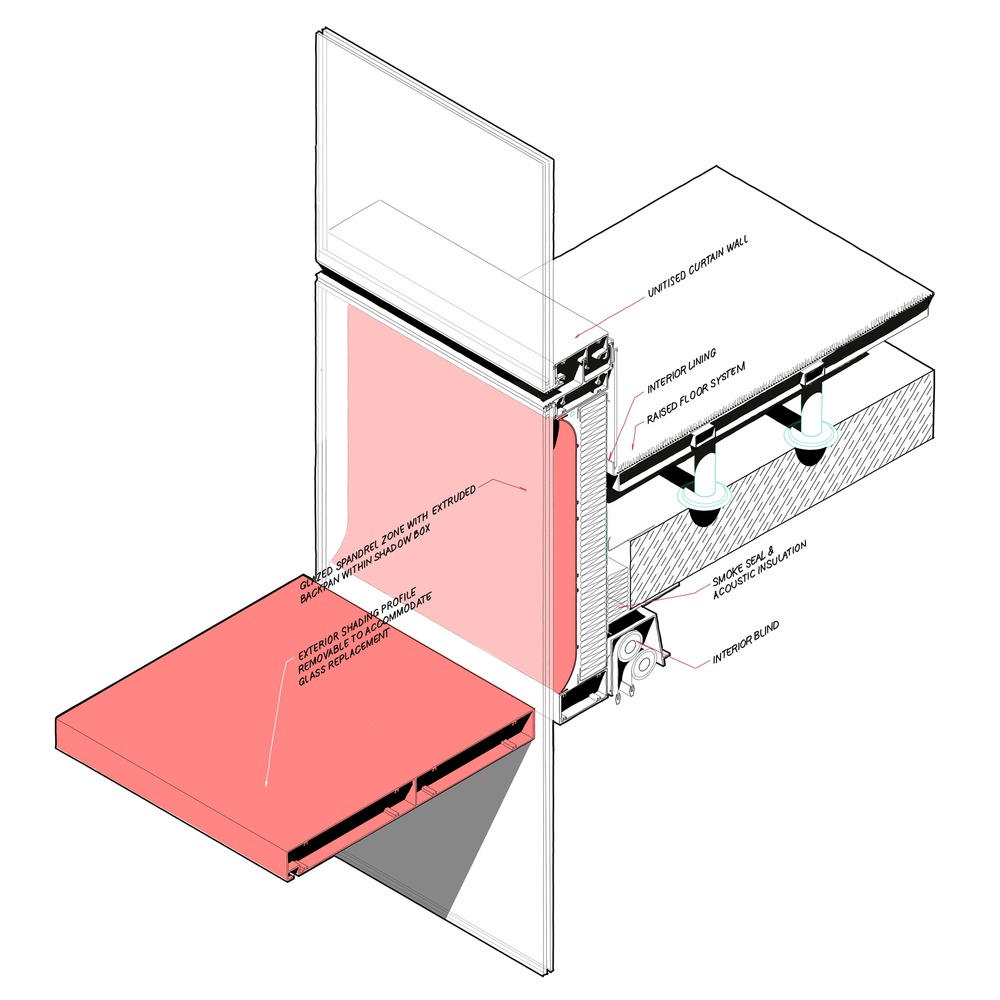

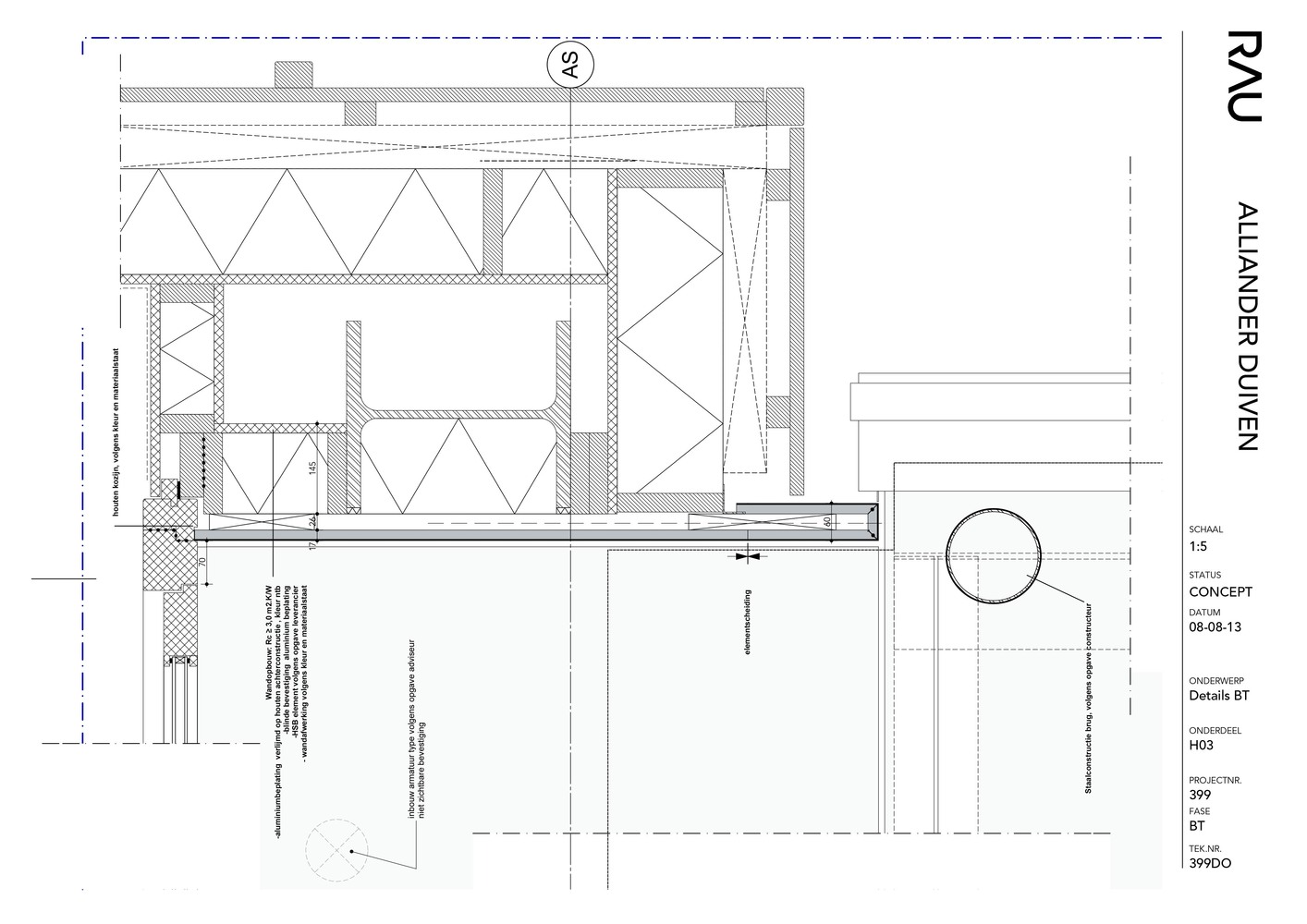

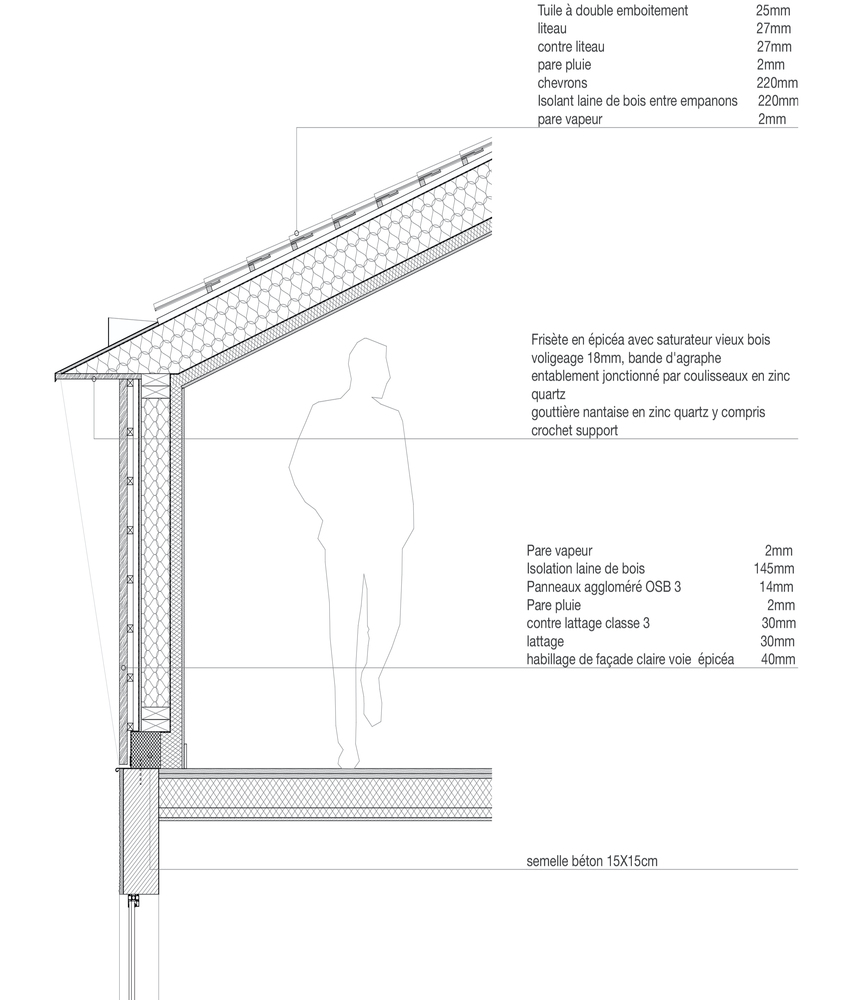

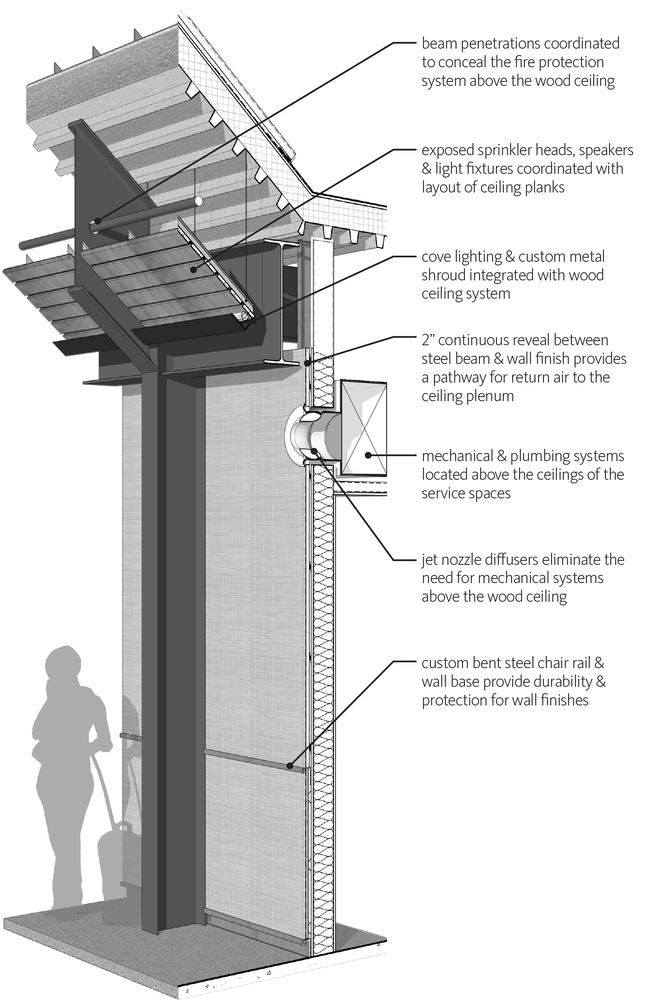

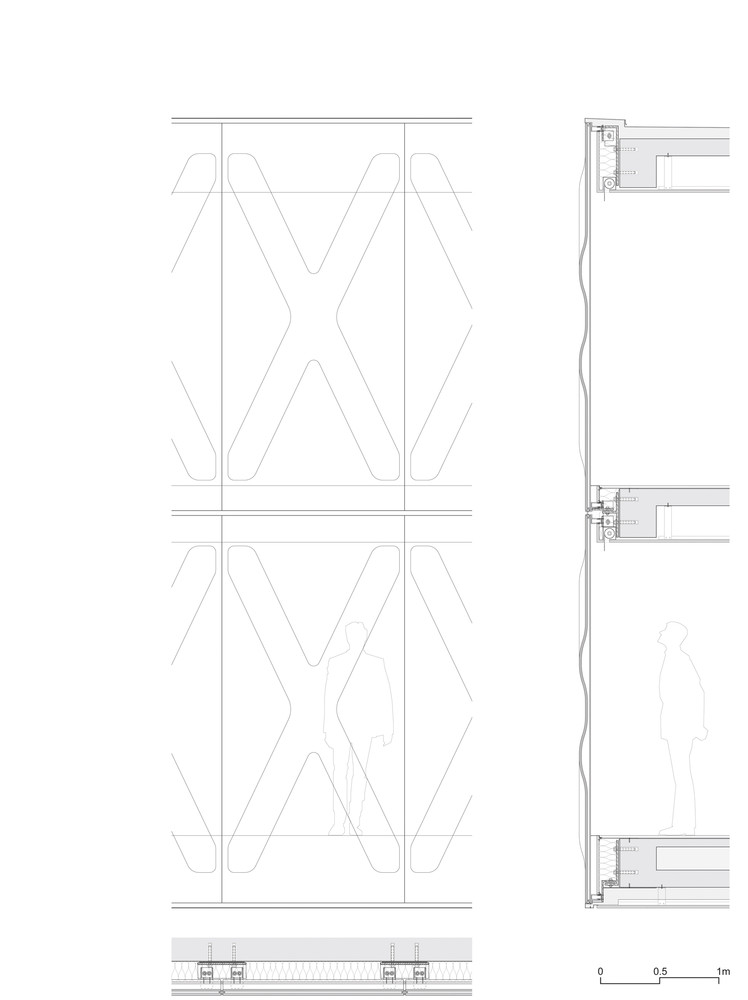

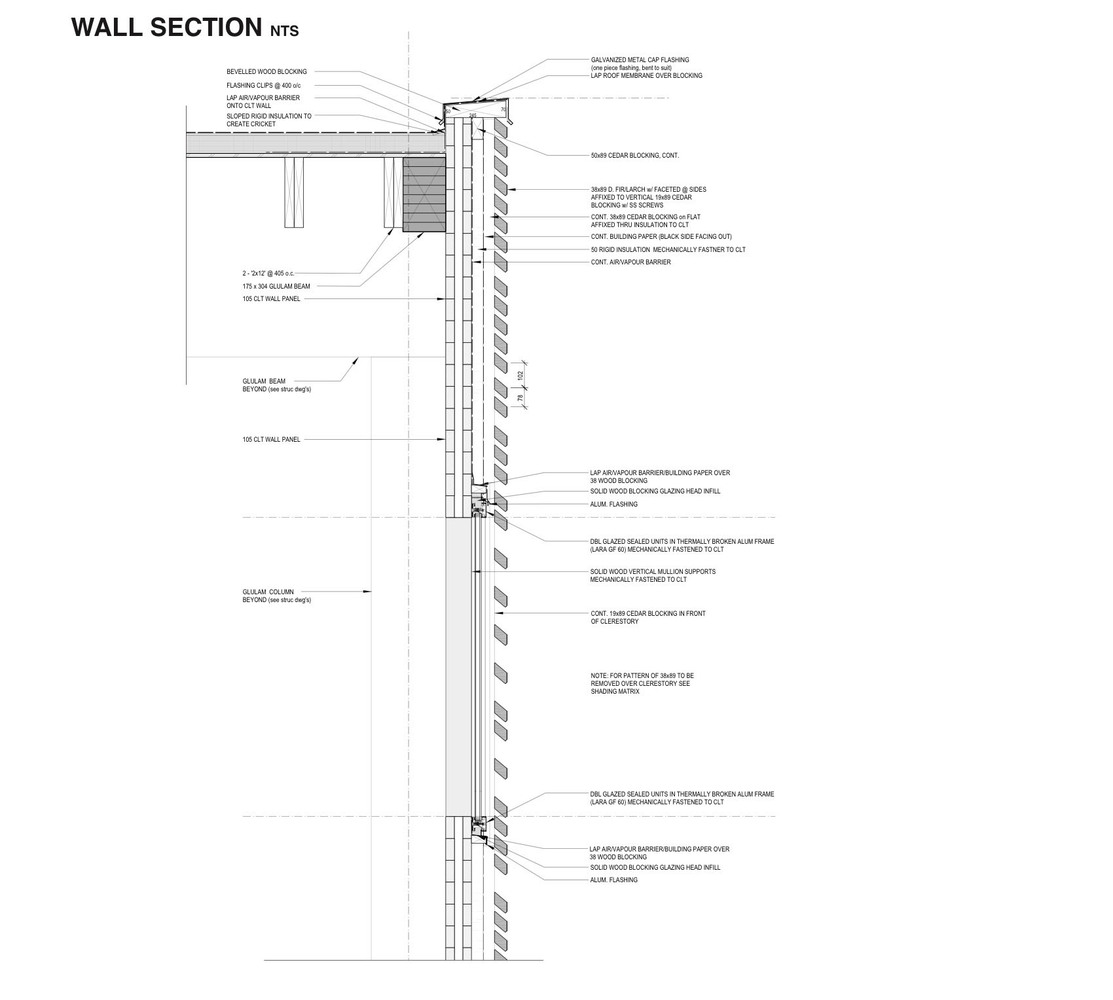

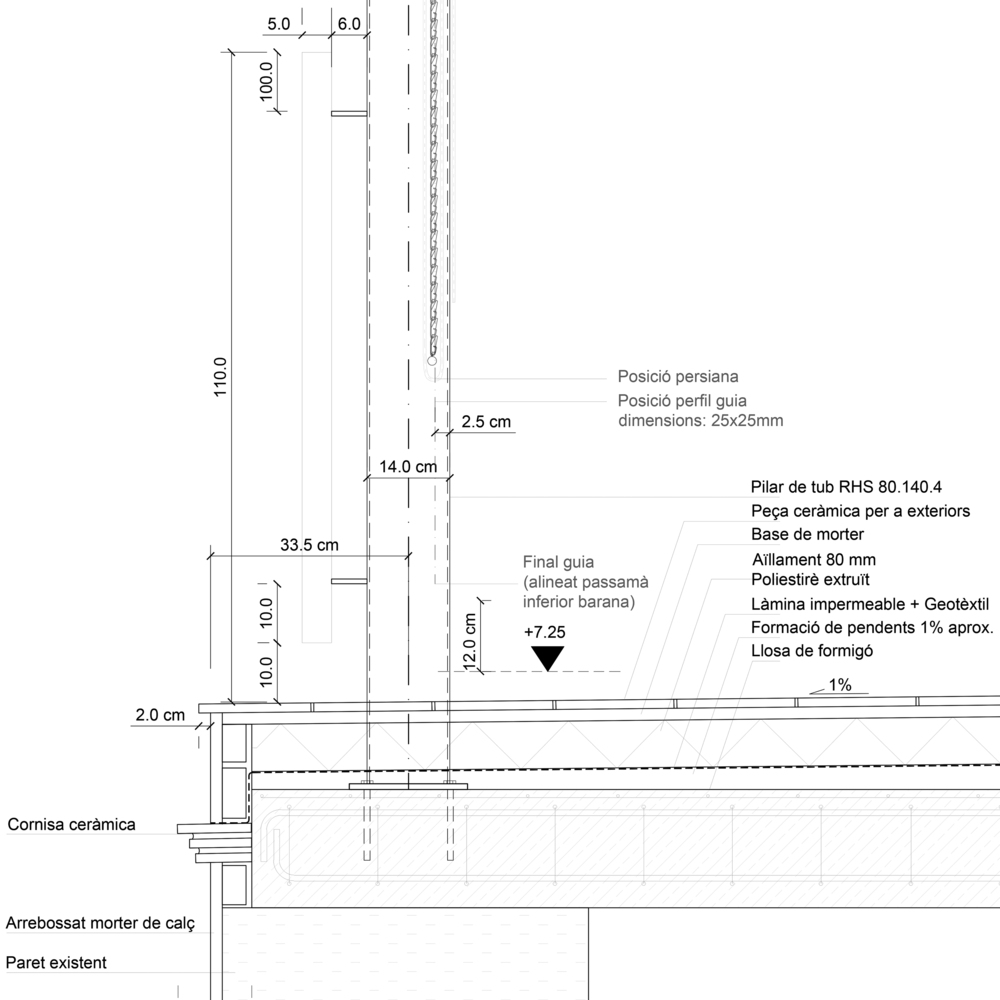

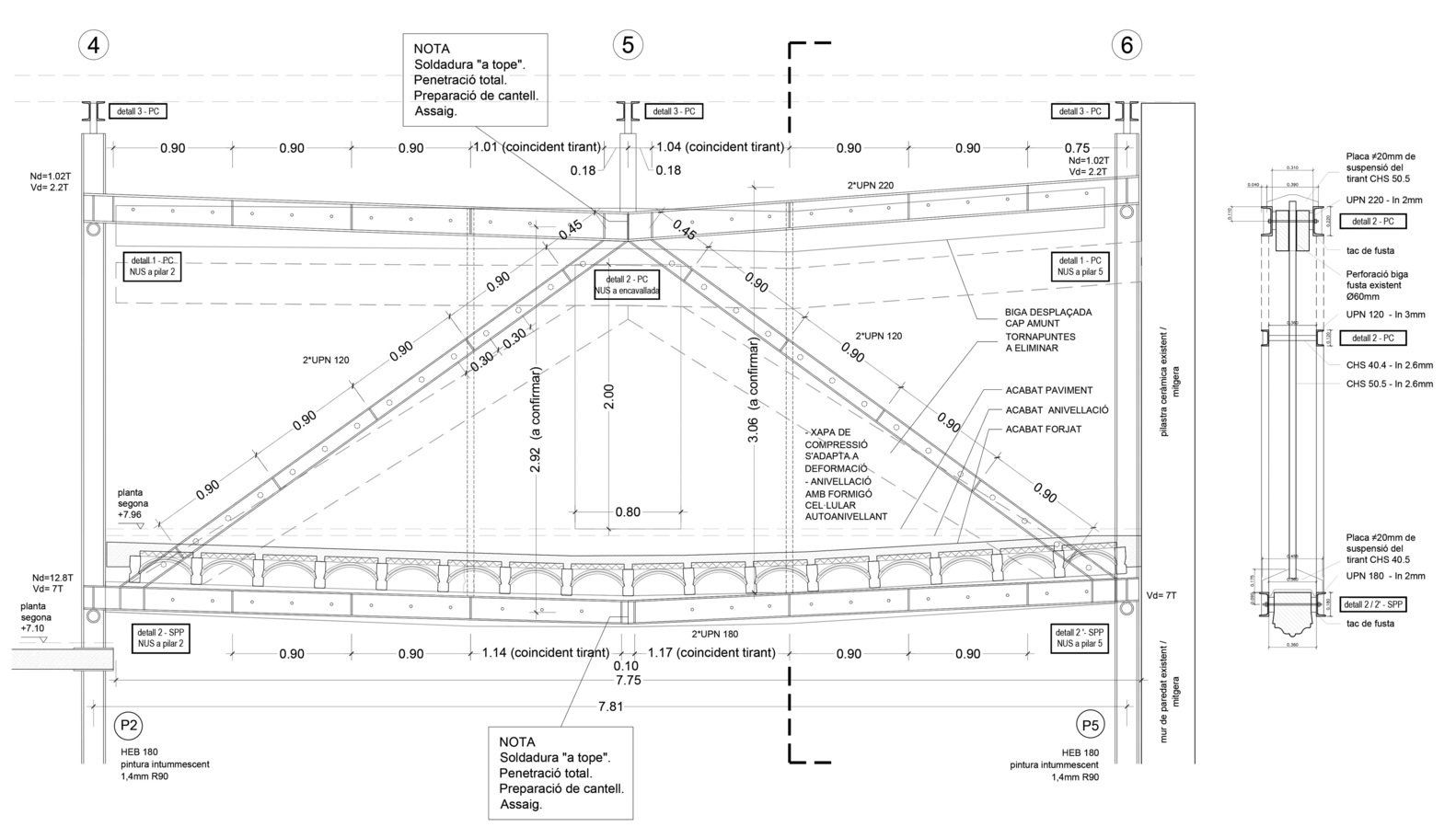

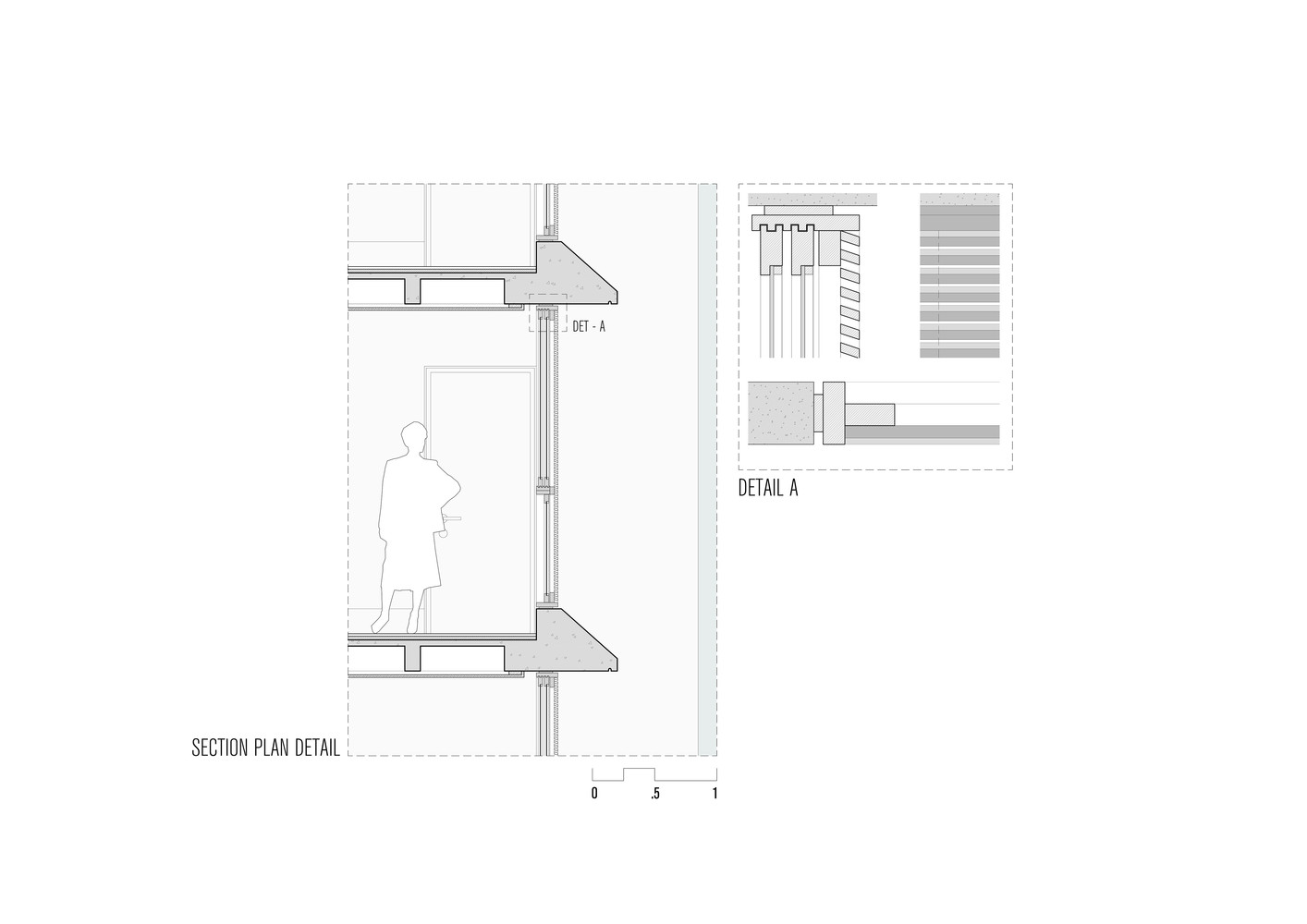

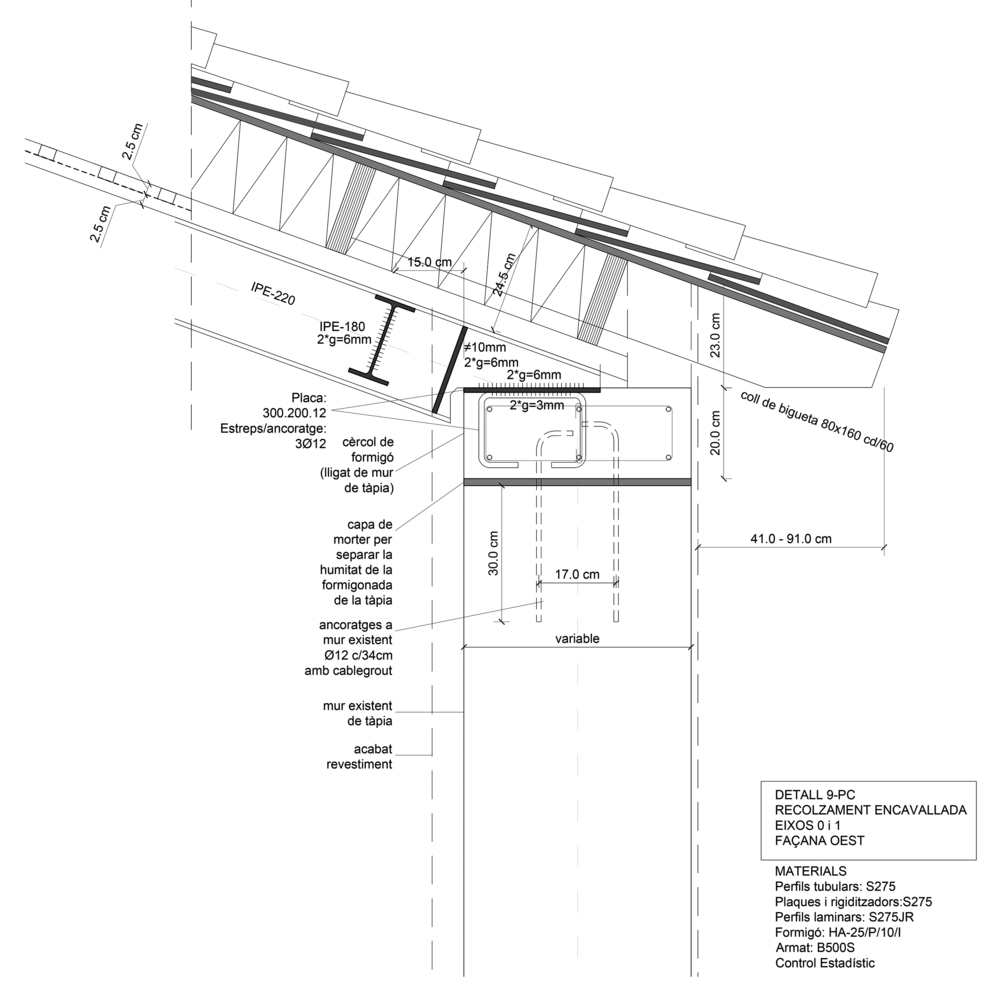

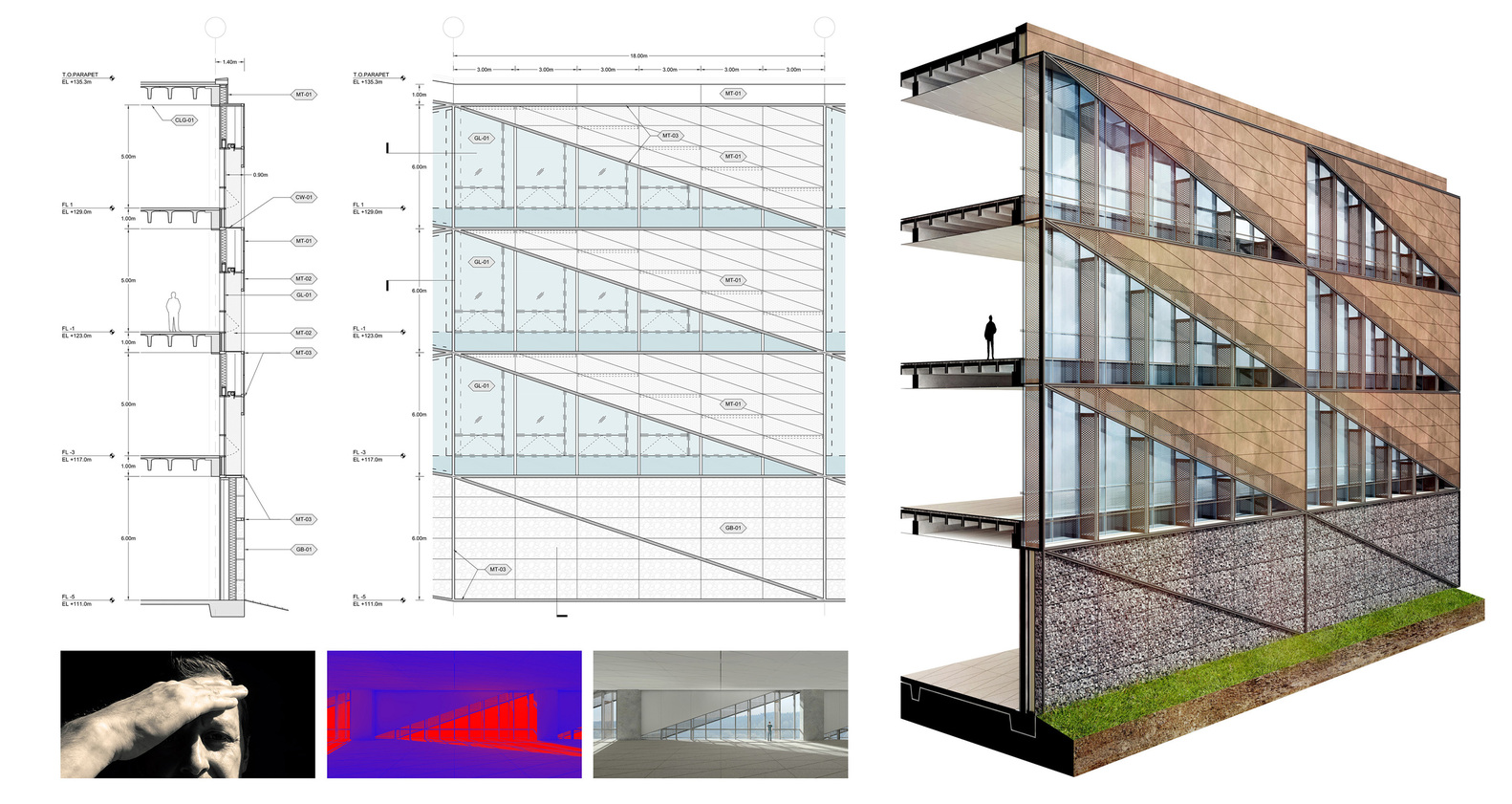

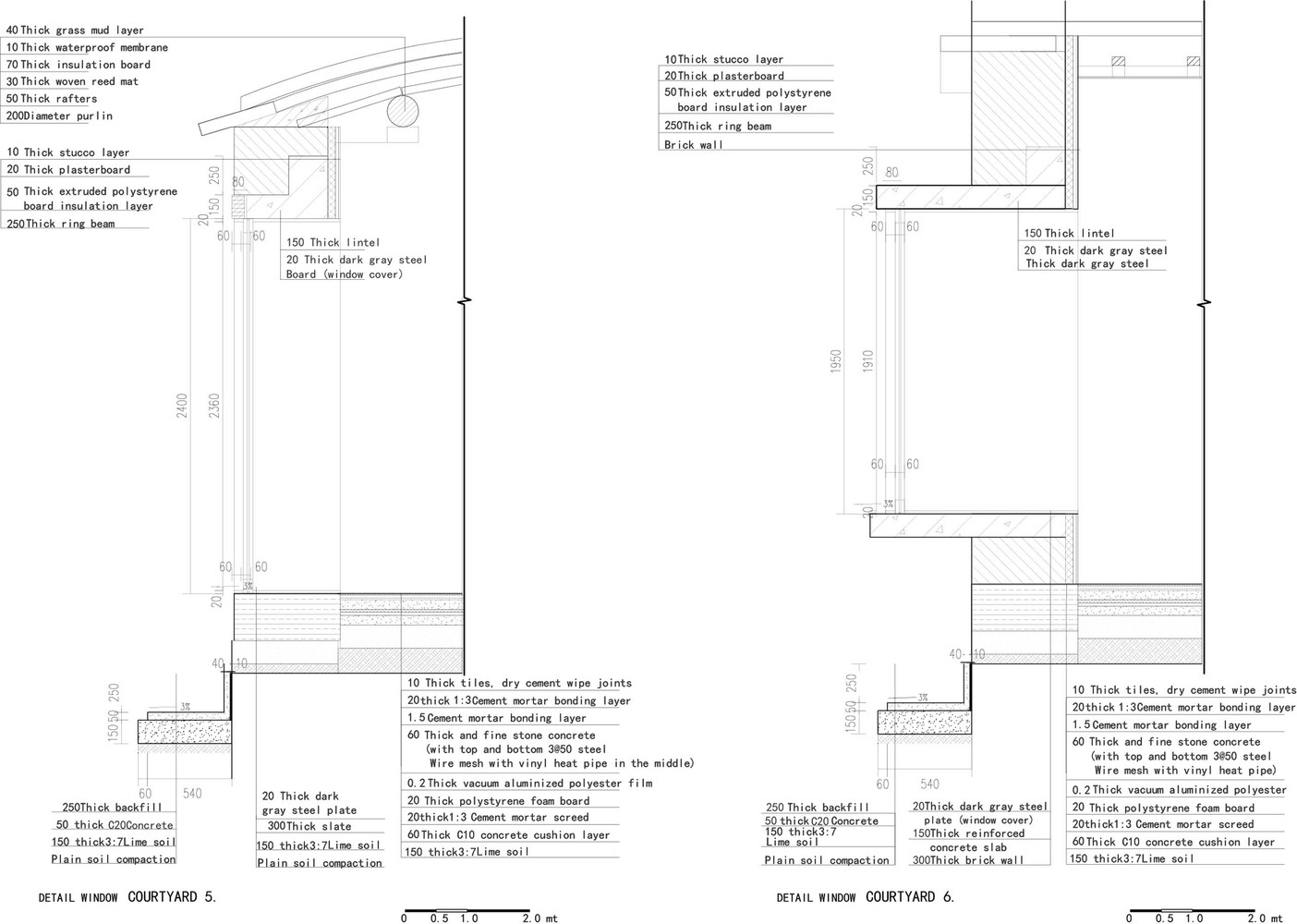

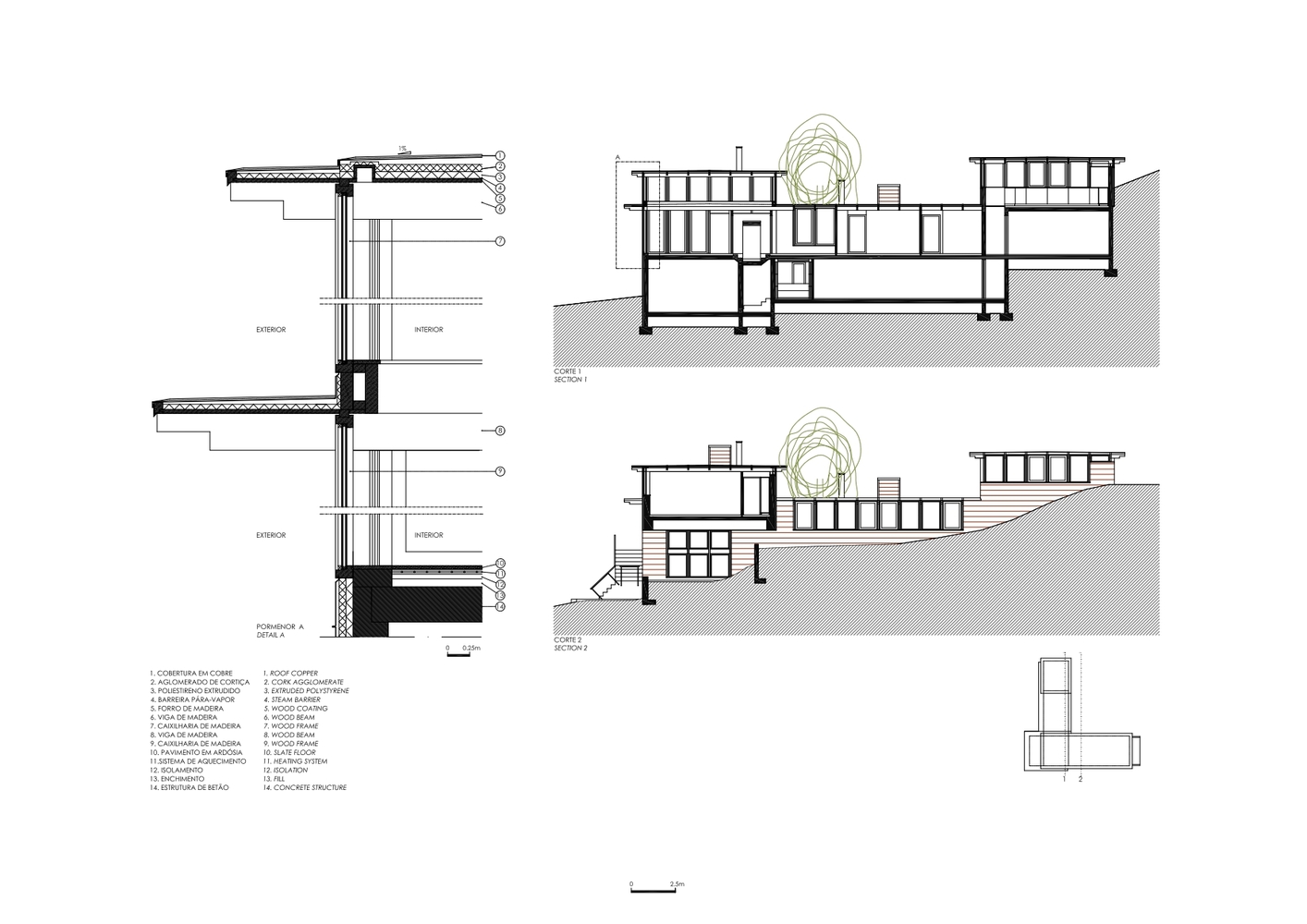

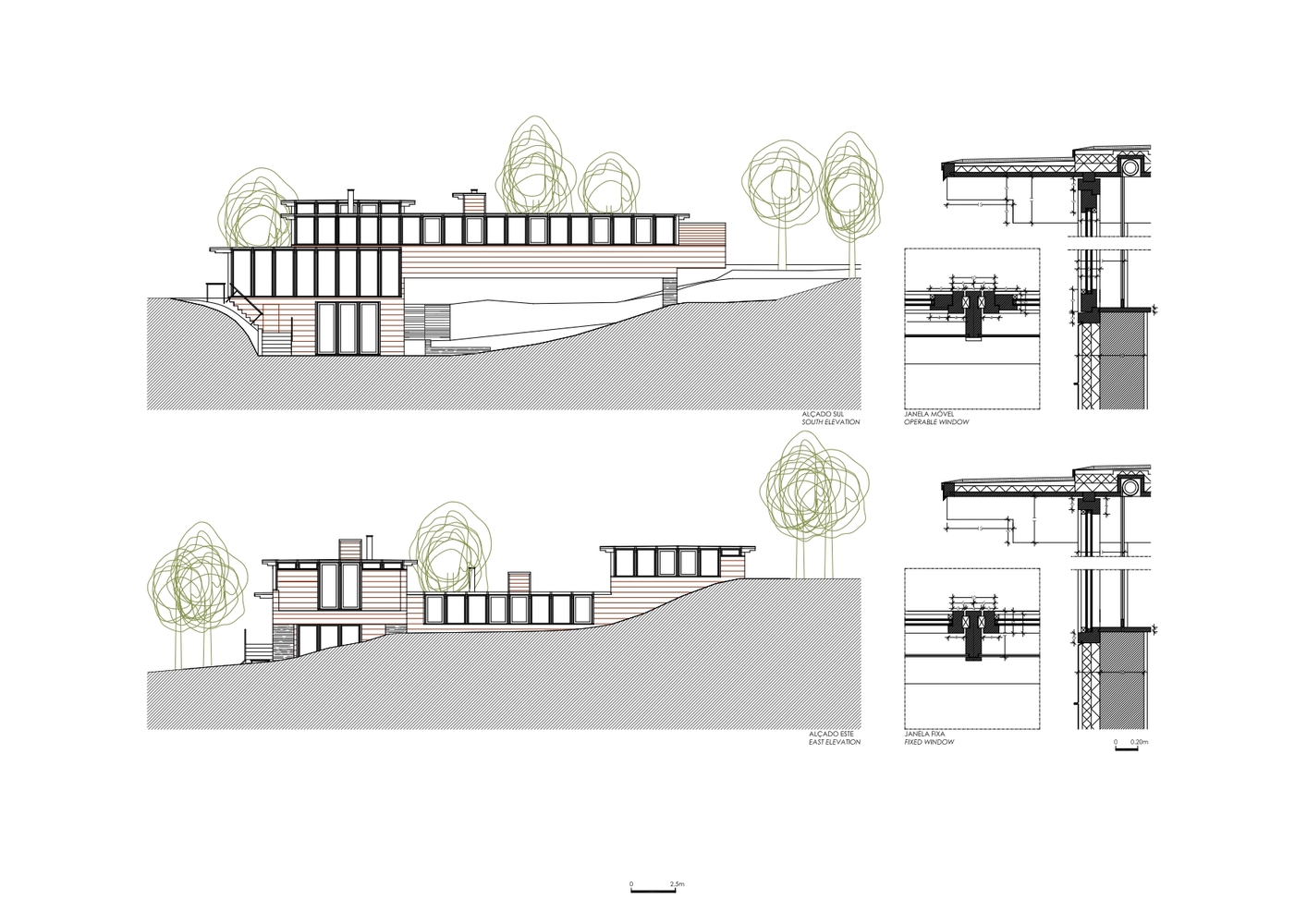

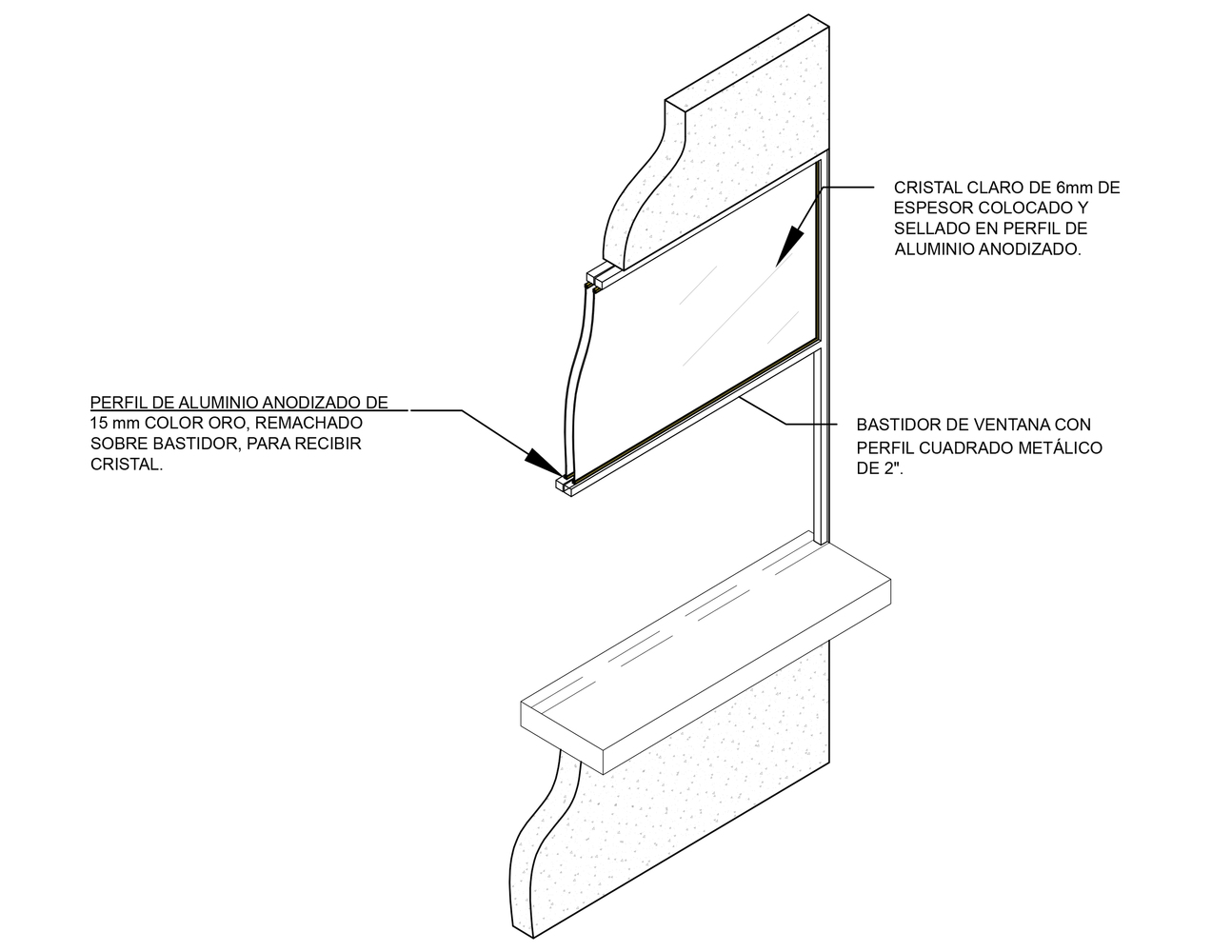

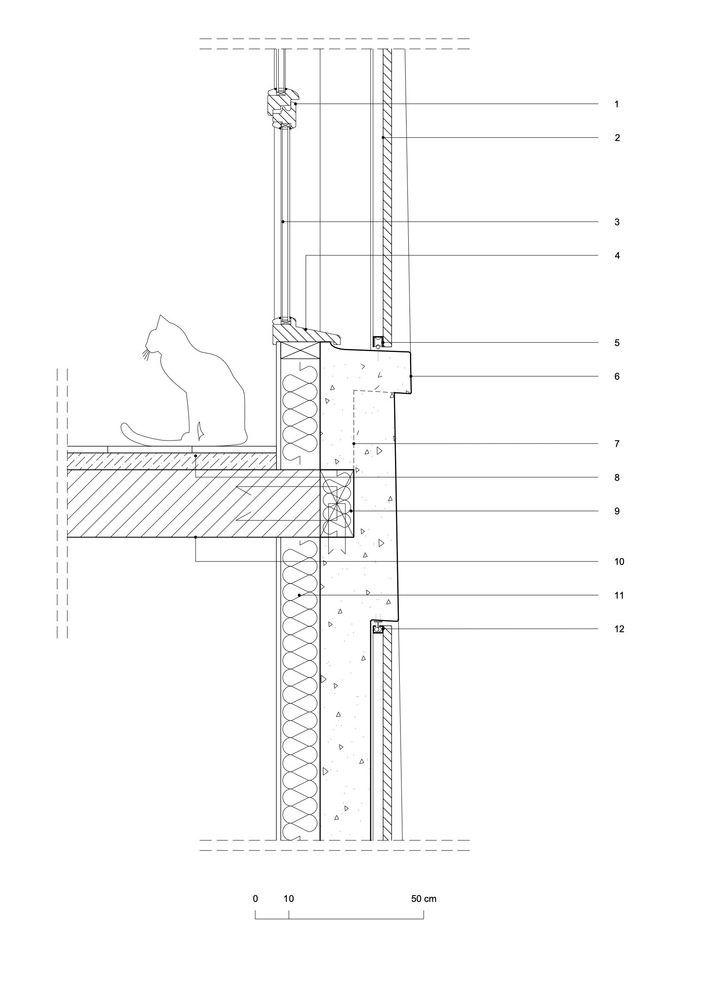

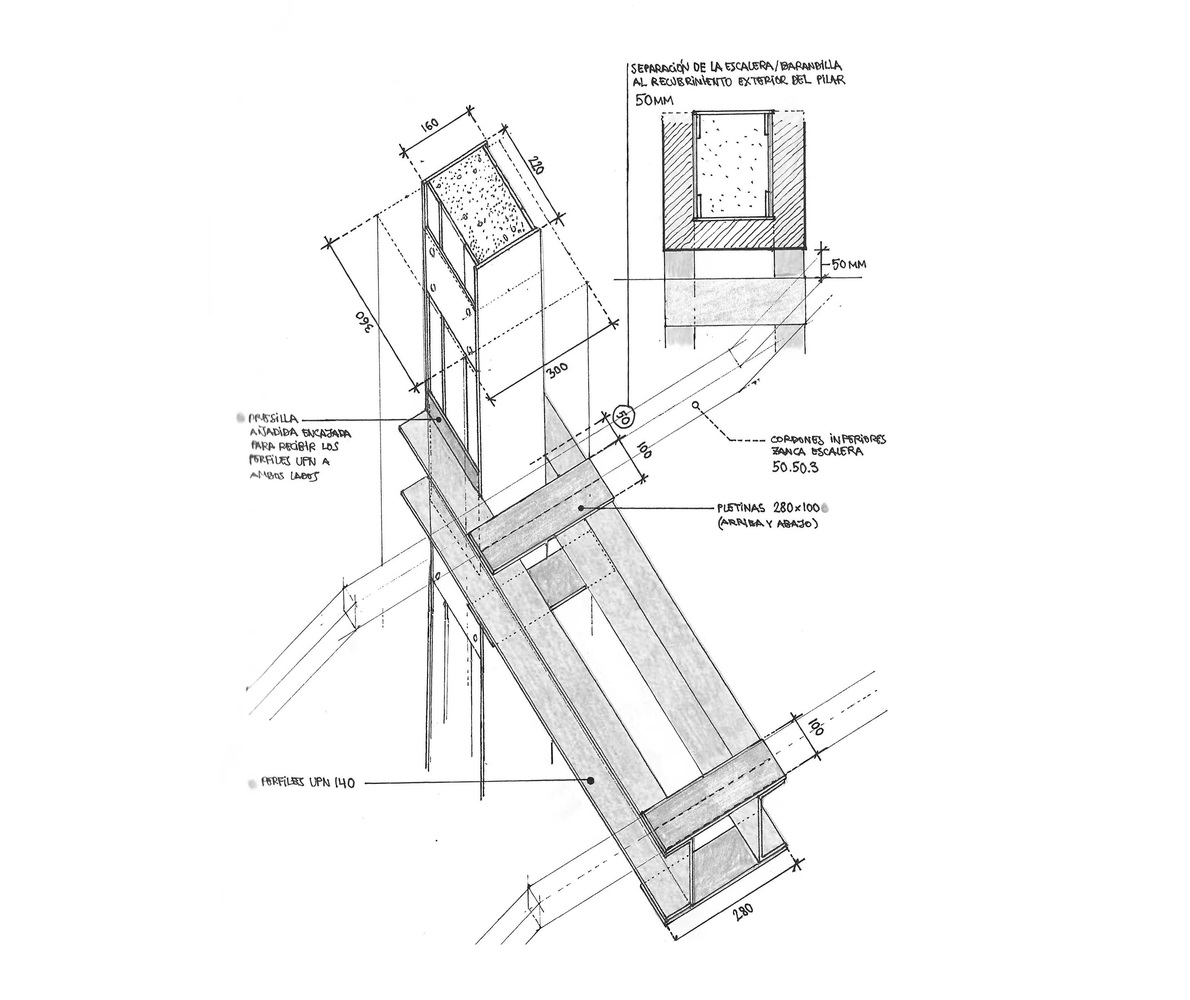

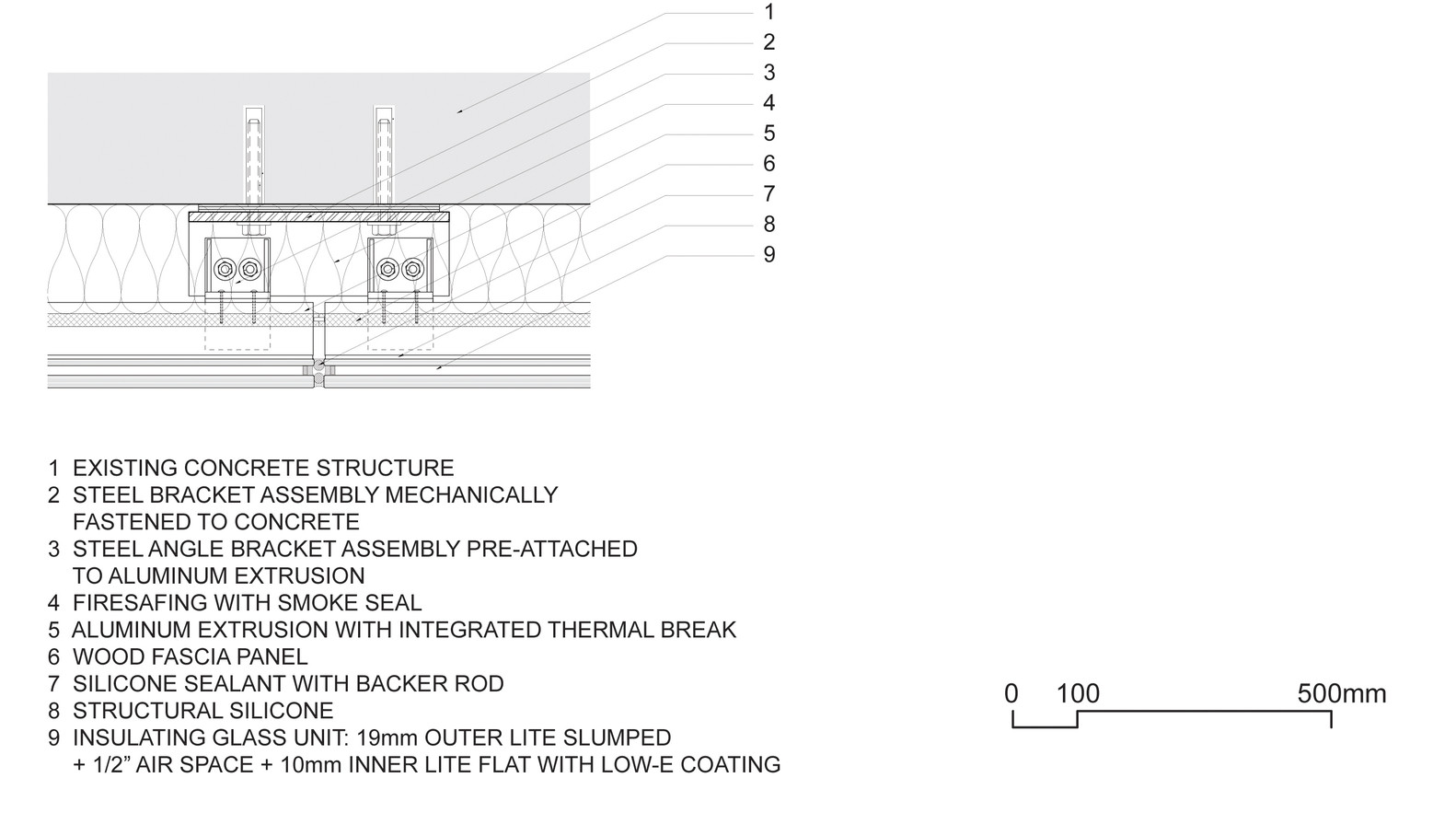

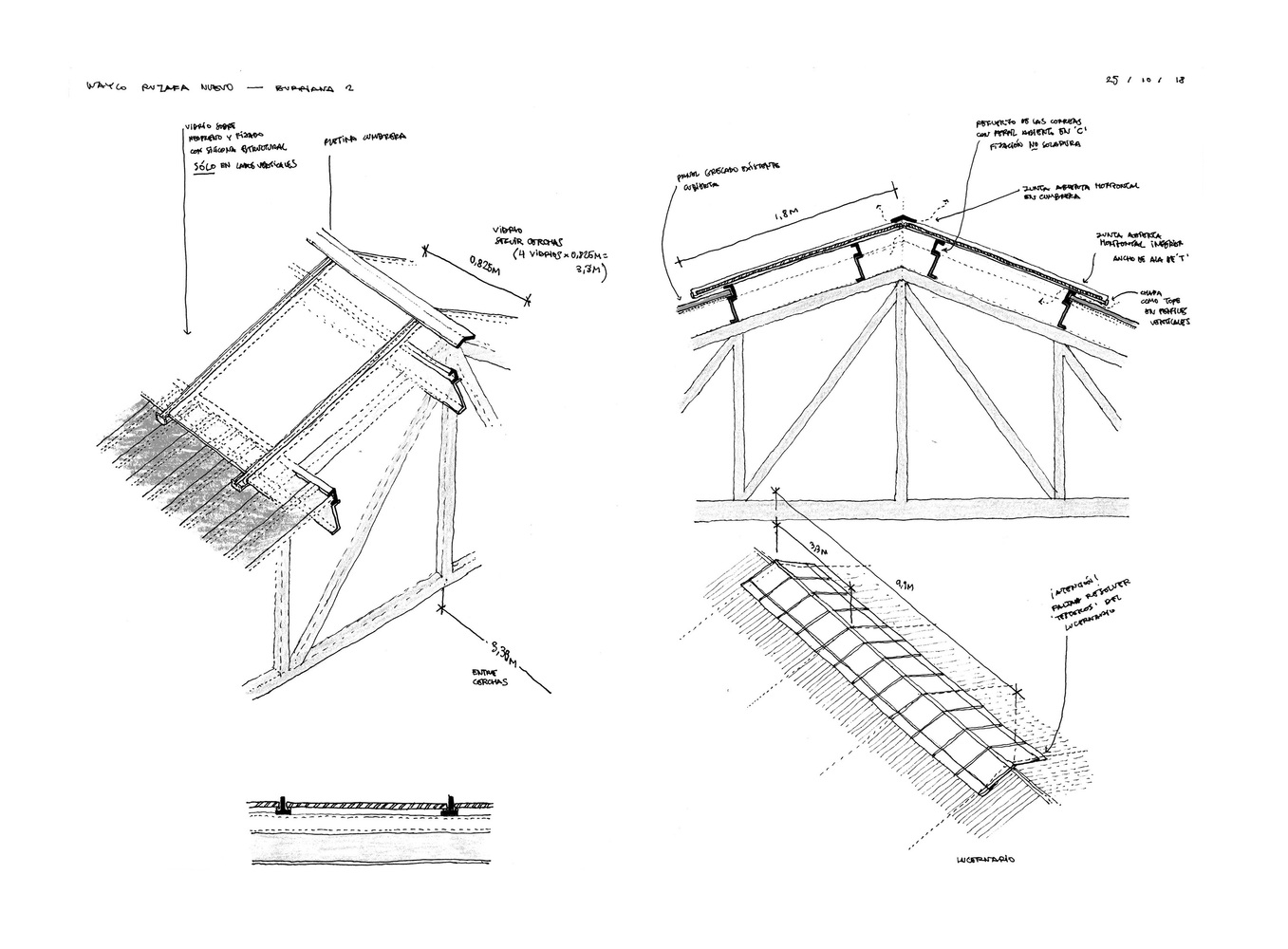

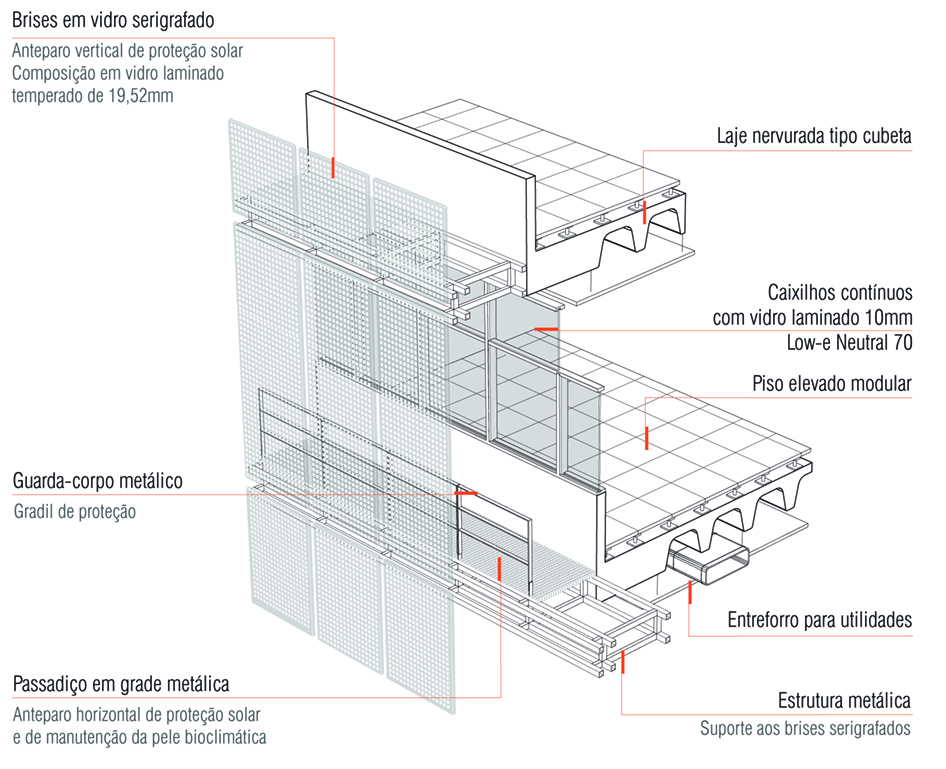

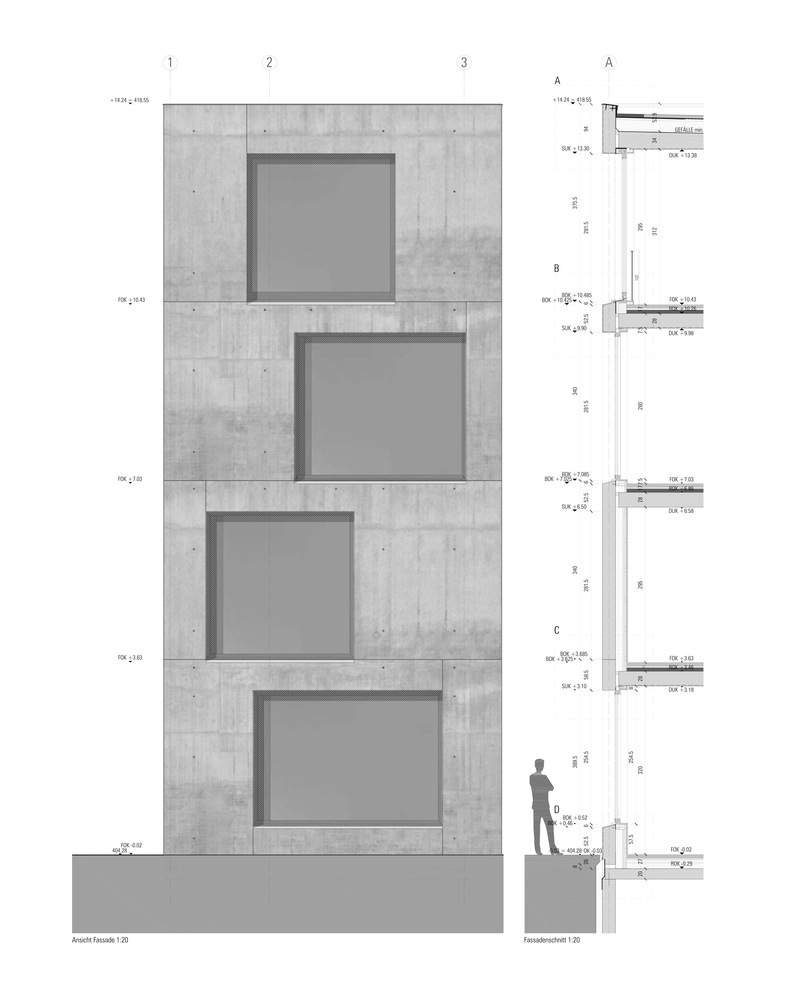

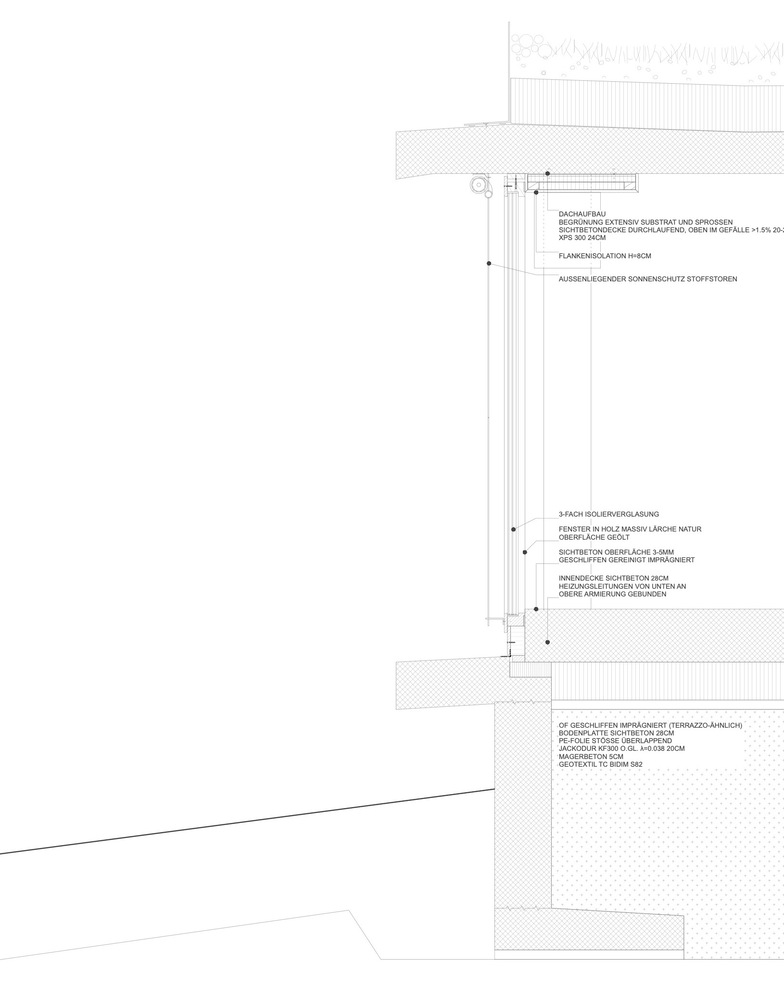

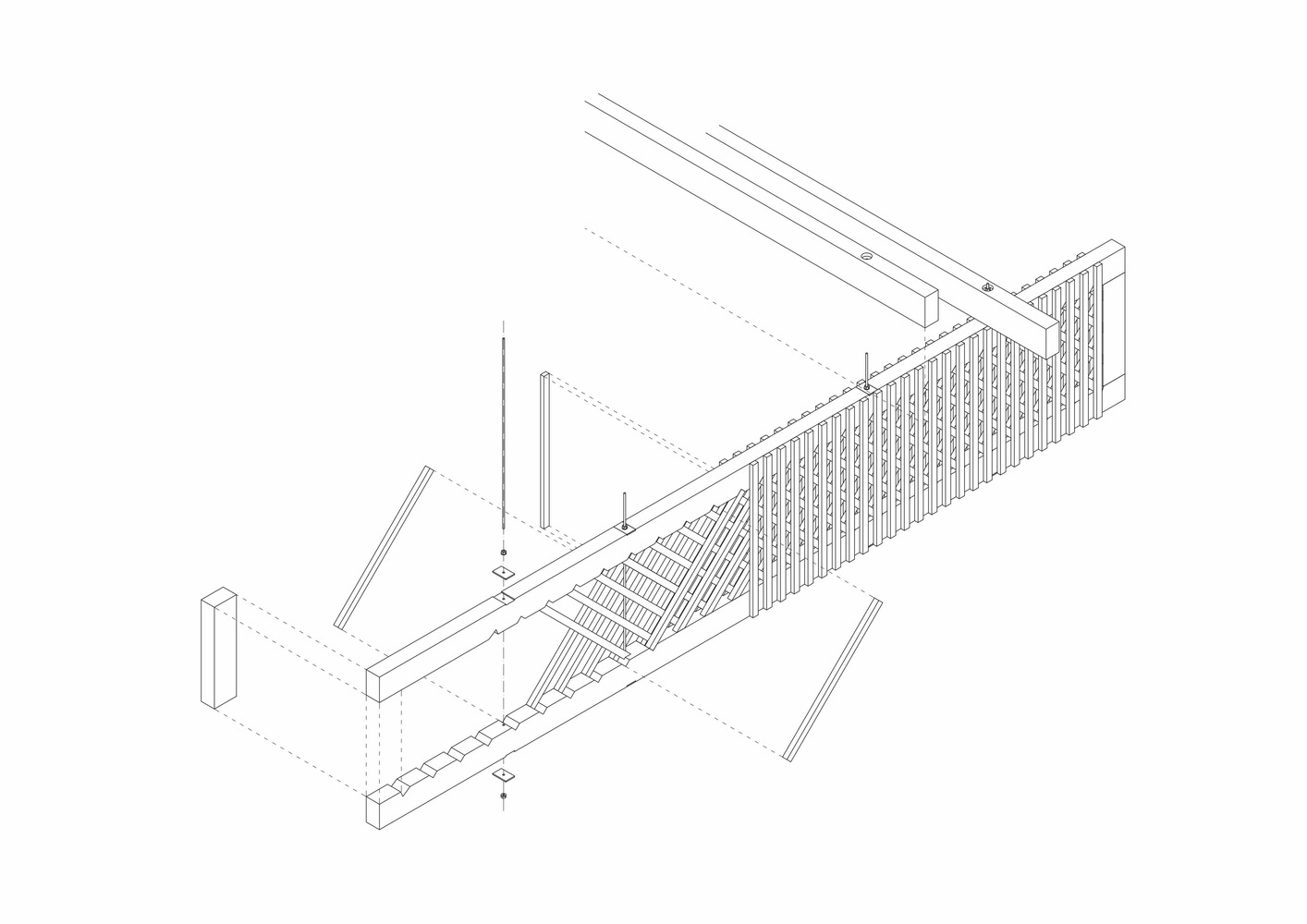

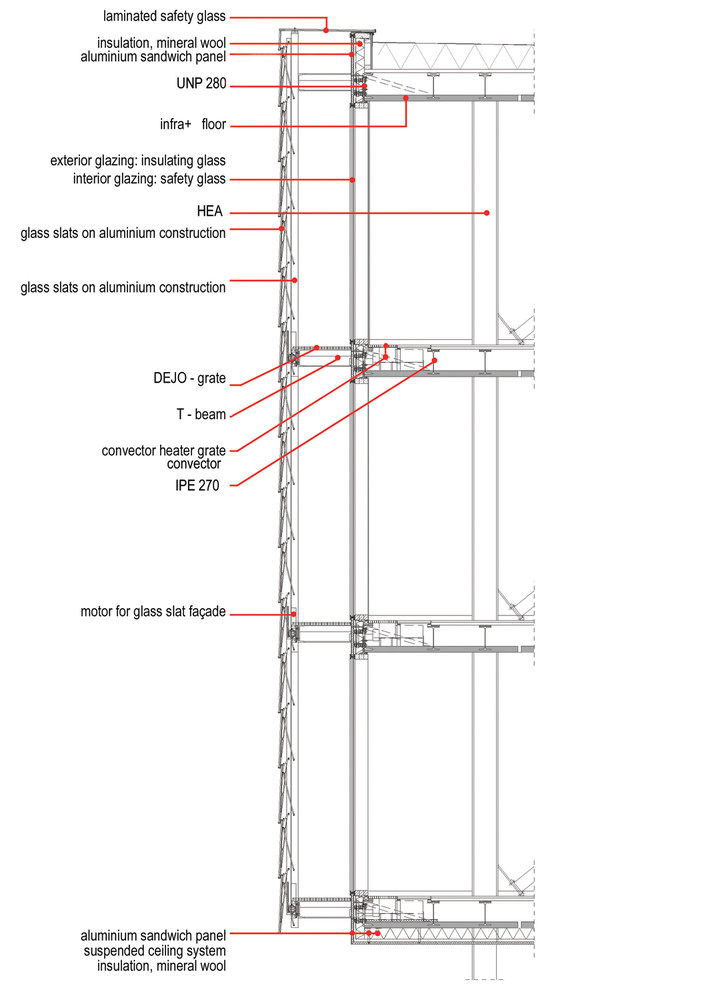

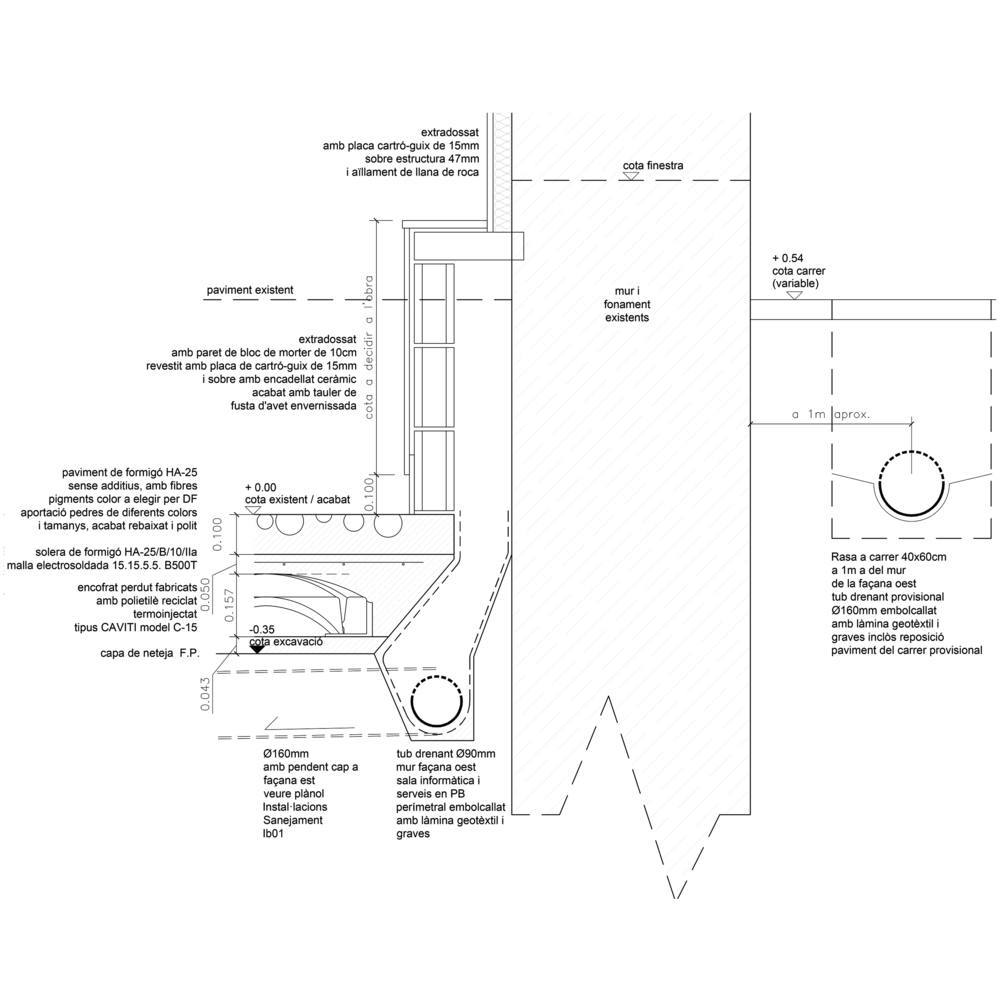

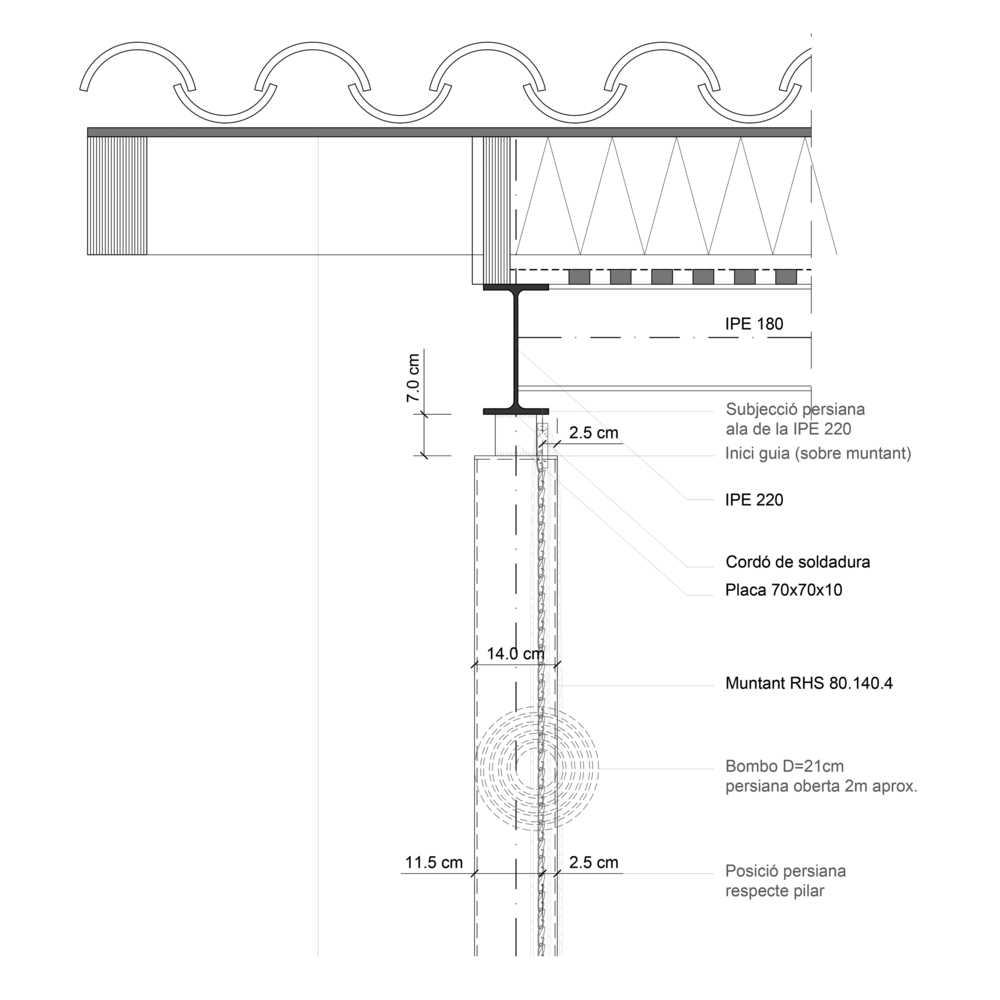

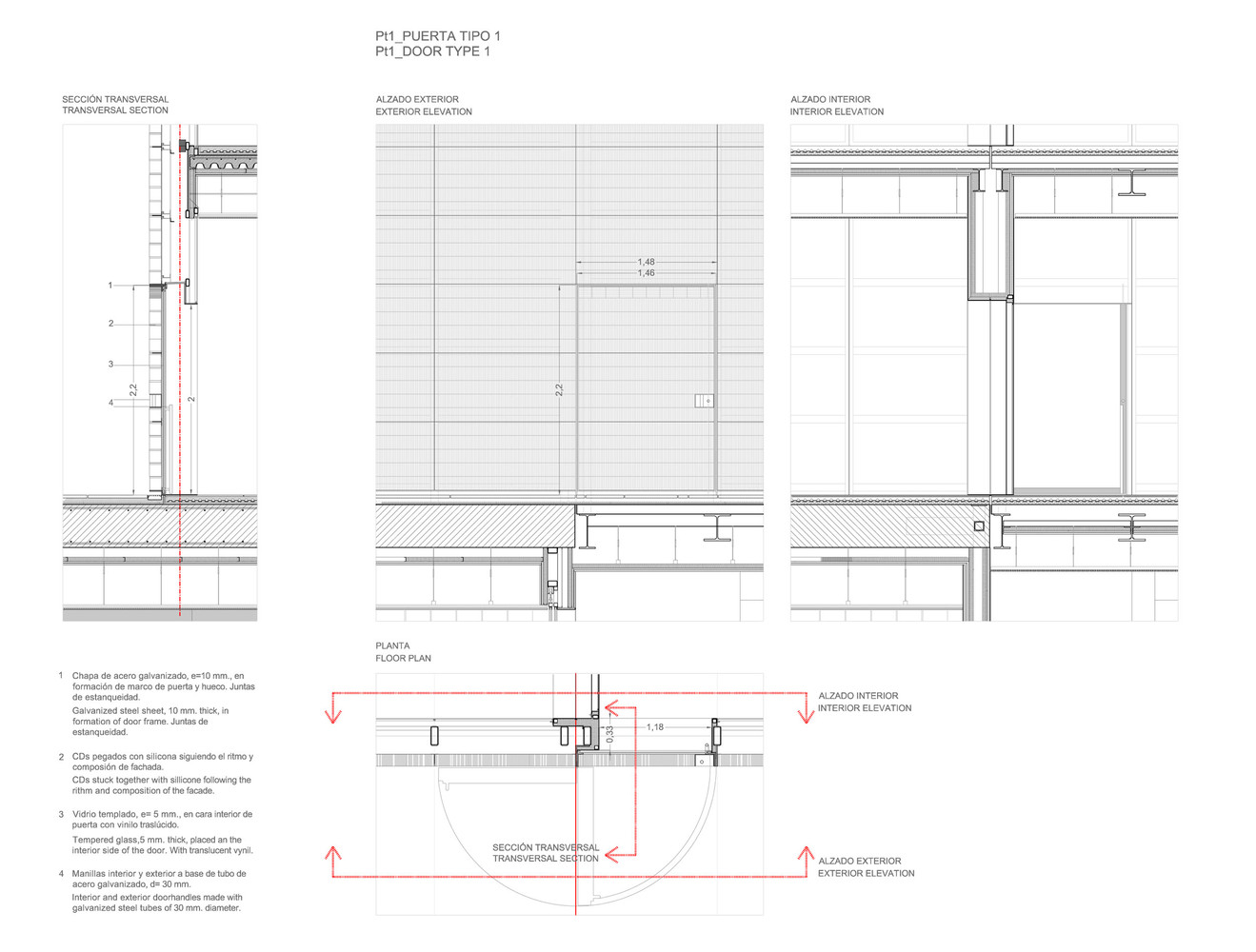

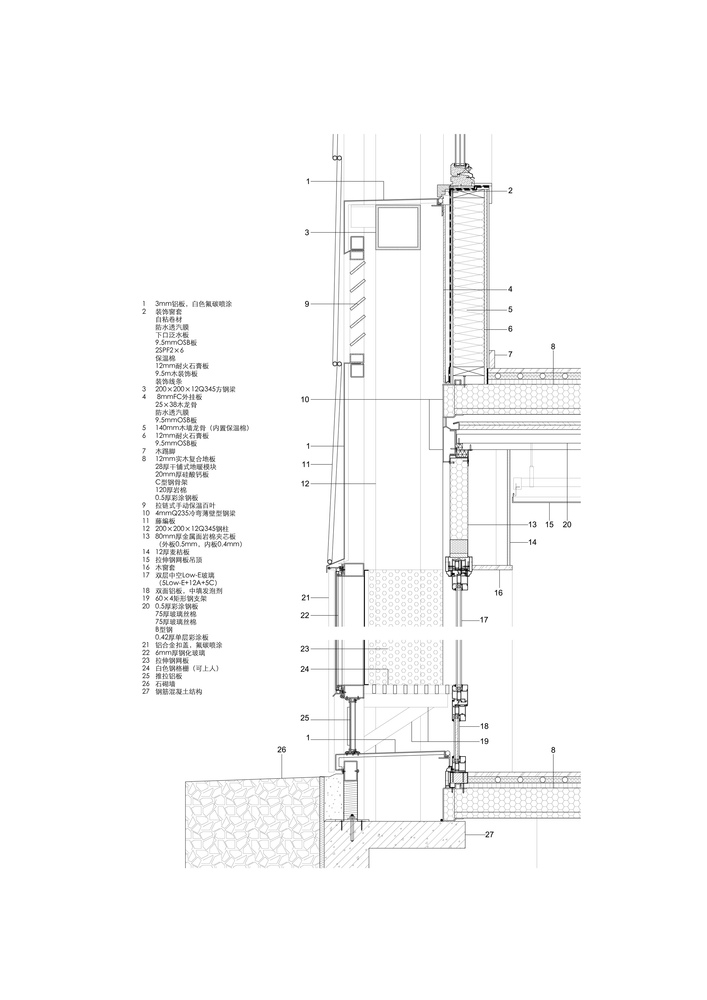

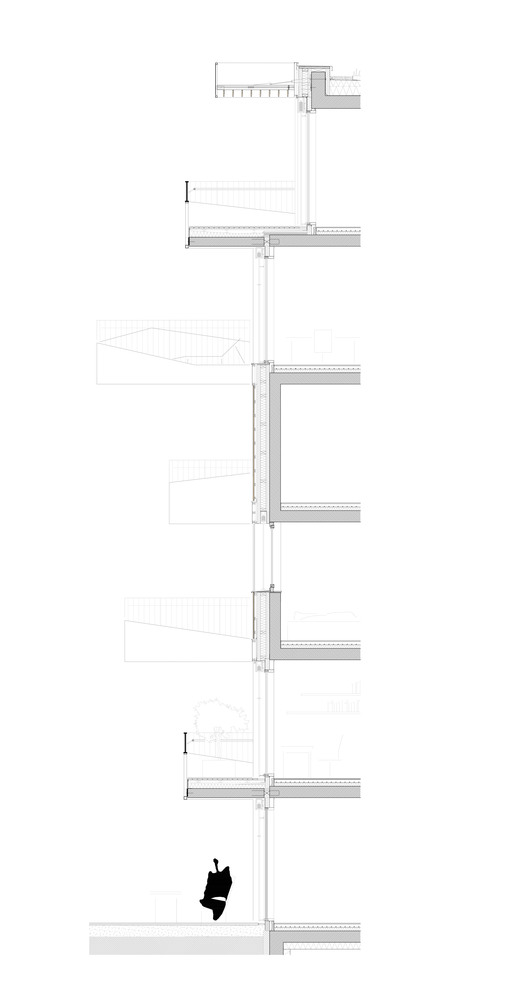

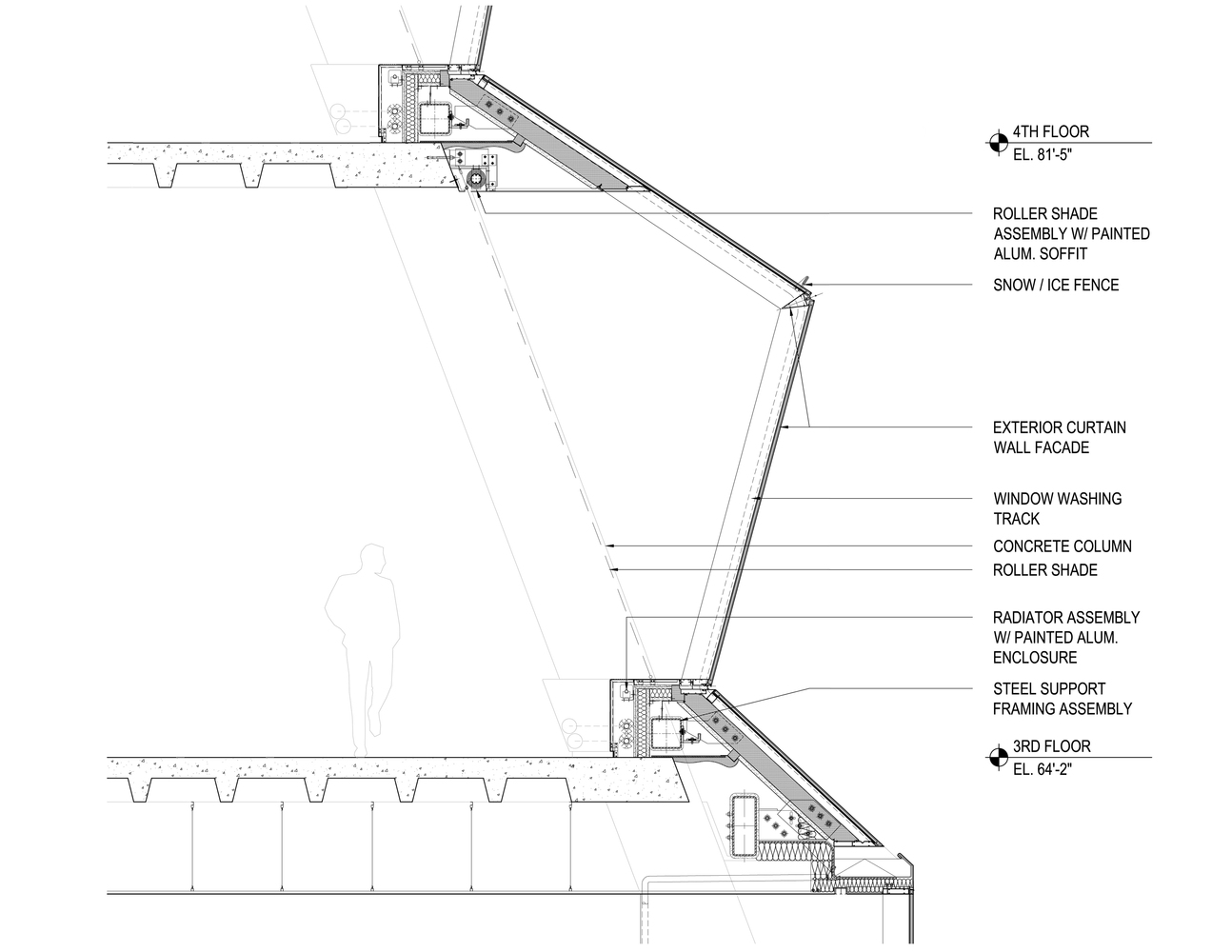

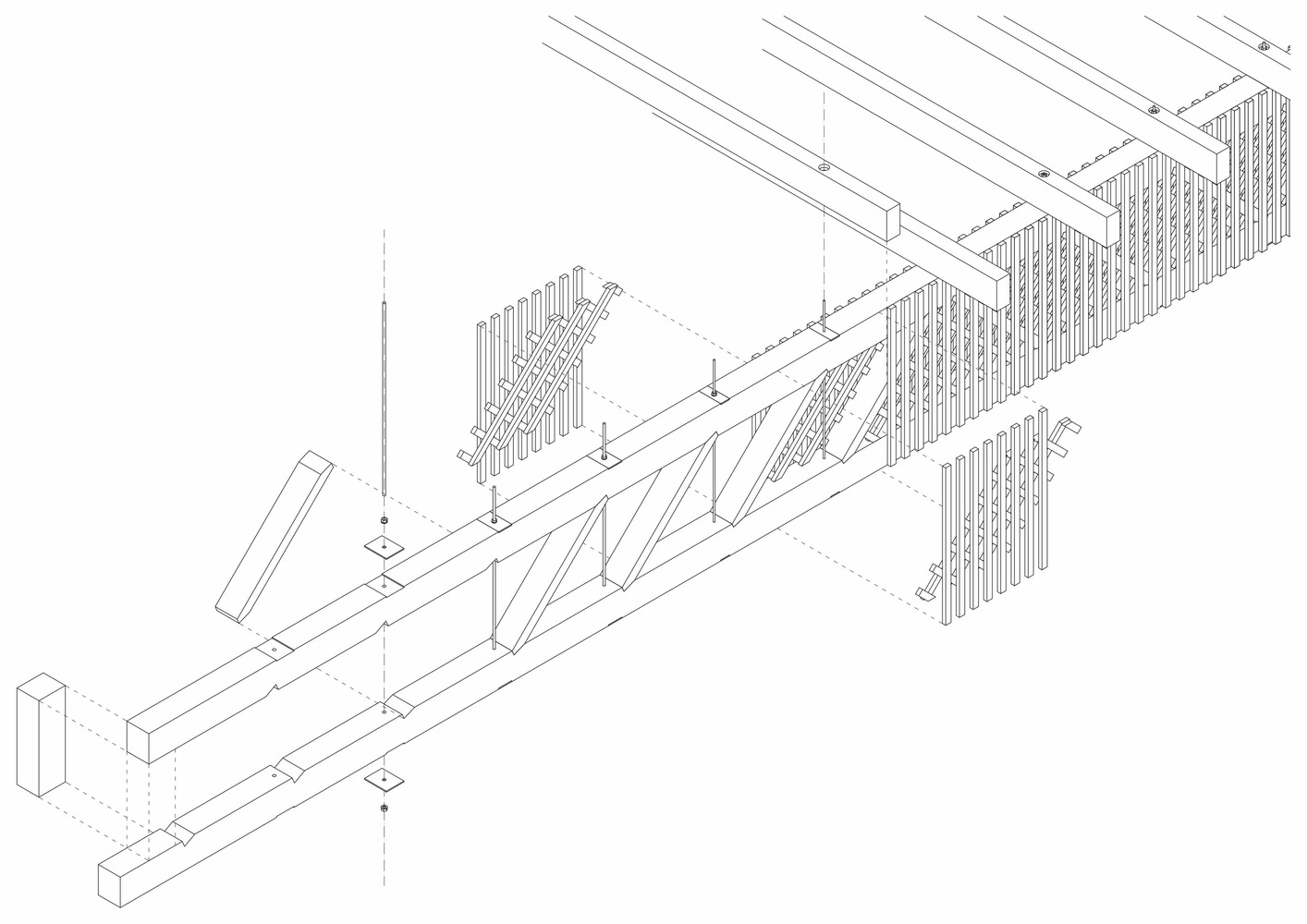

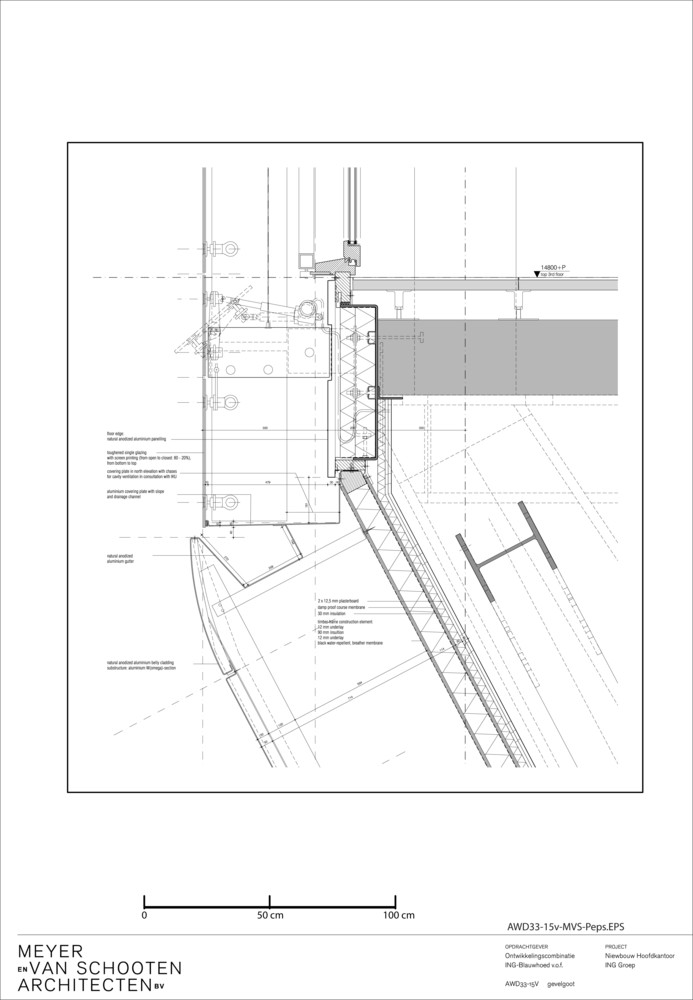

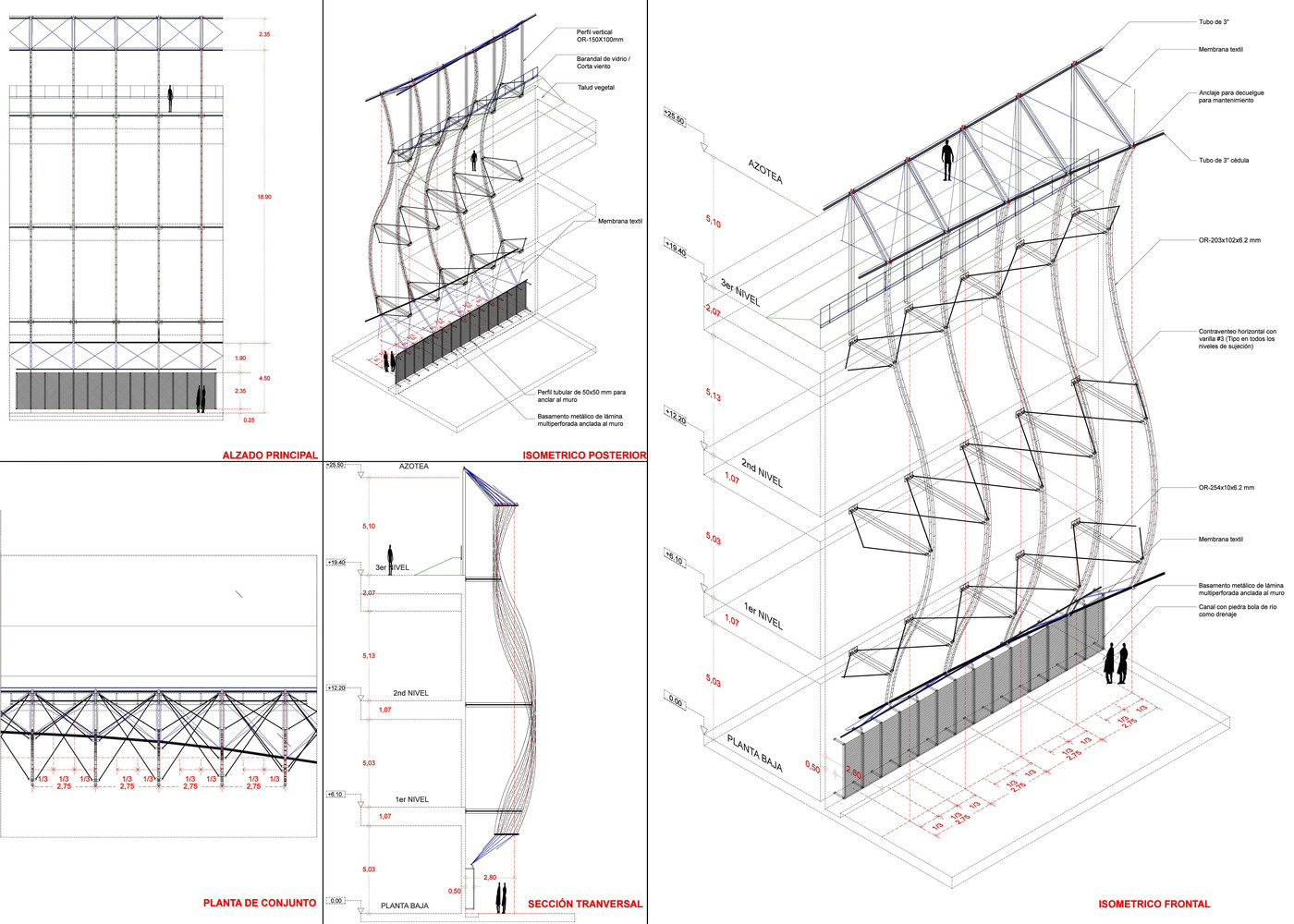

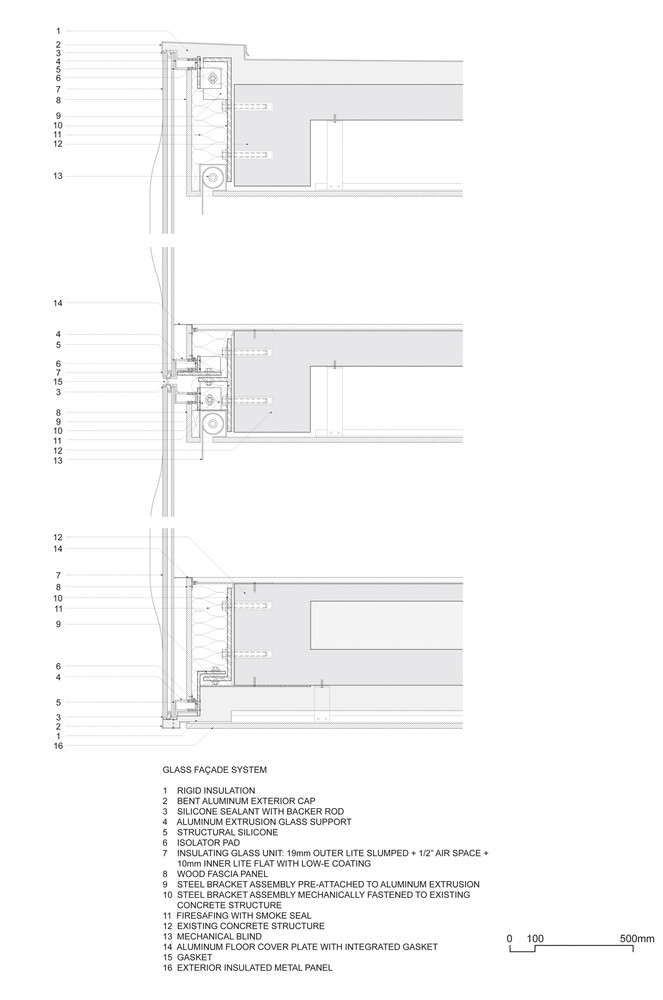

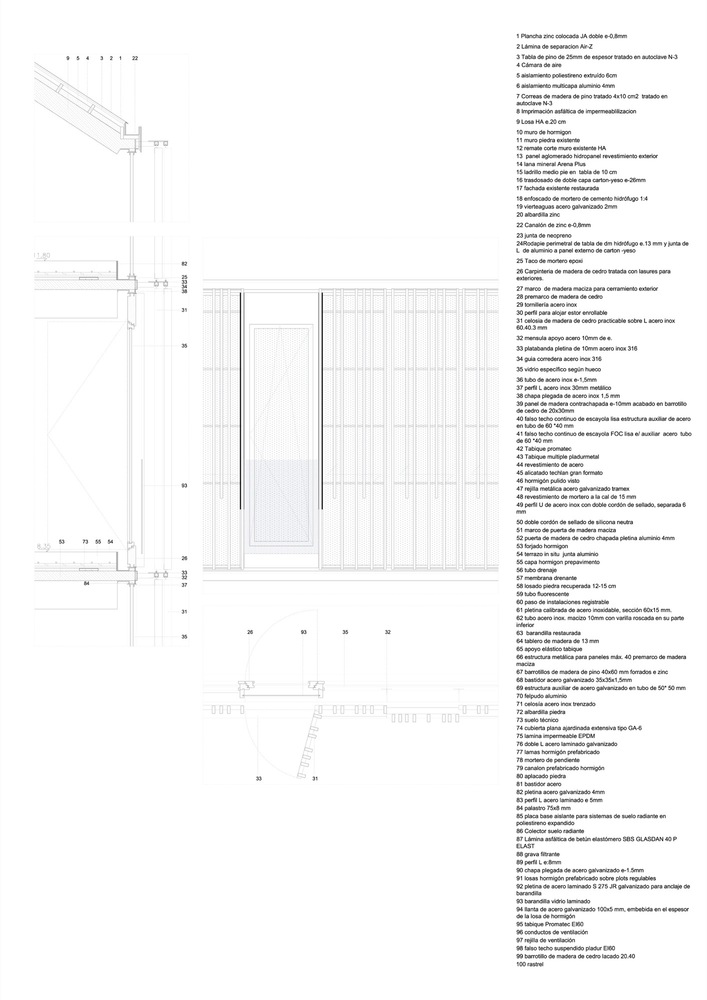

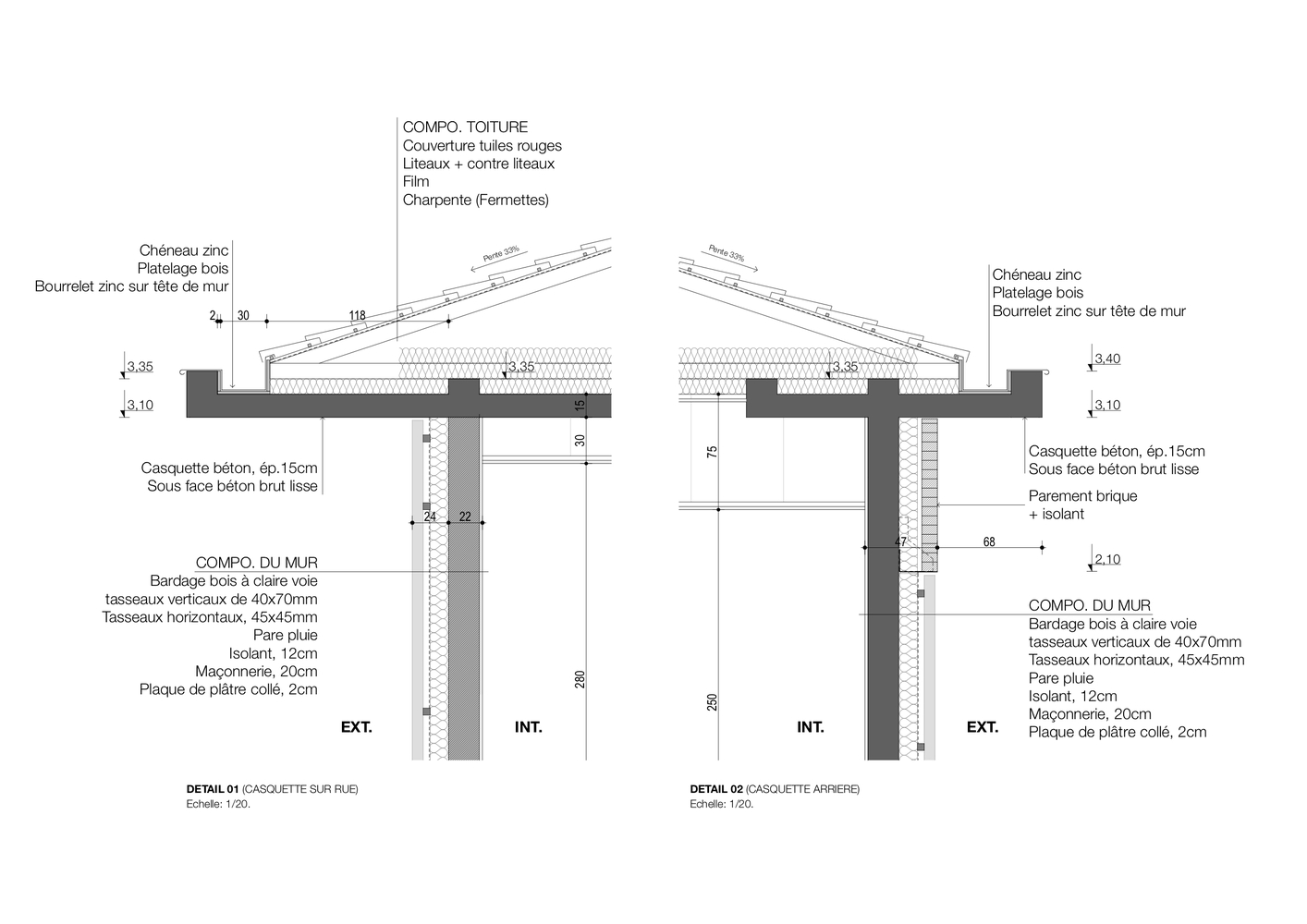

以下为大家精选了40张优秀节点详细图供大家参考和学习
