一起画一枚 macOS Big Sur 风格的图标

【使用软件】Photoshop（Sketch/Figma 也可以实现）

【学习要点】常用图层样式的掌握、配合辅助图形增强气泡效果

【难易程度】★★☆☆☆

一、基本步骤

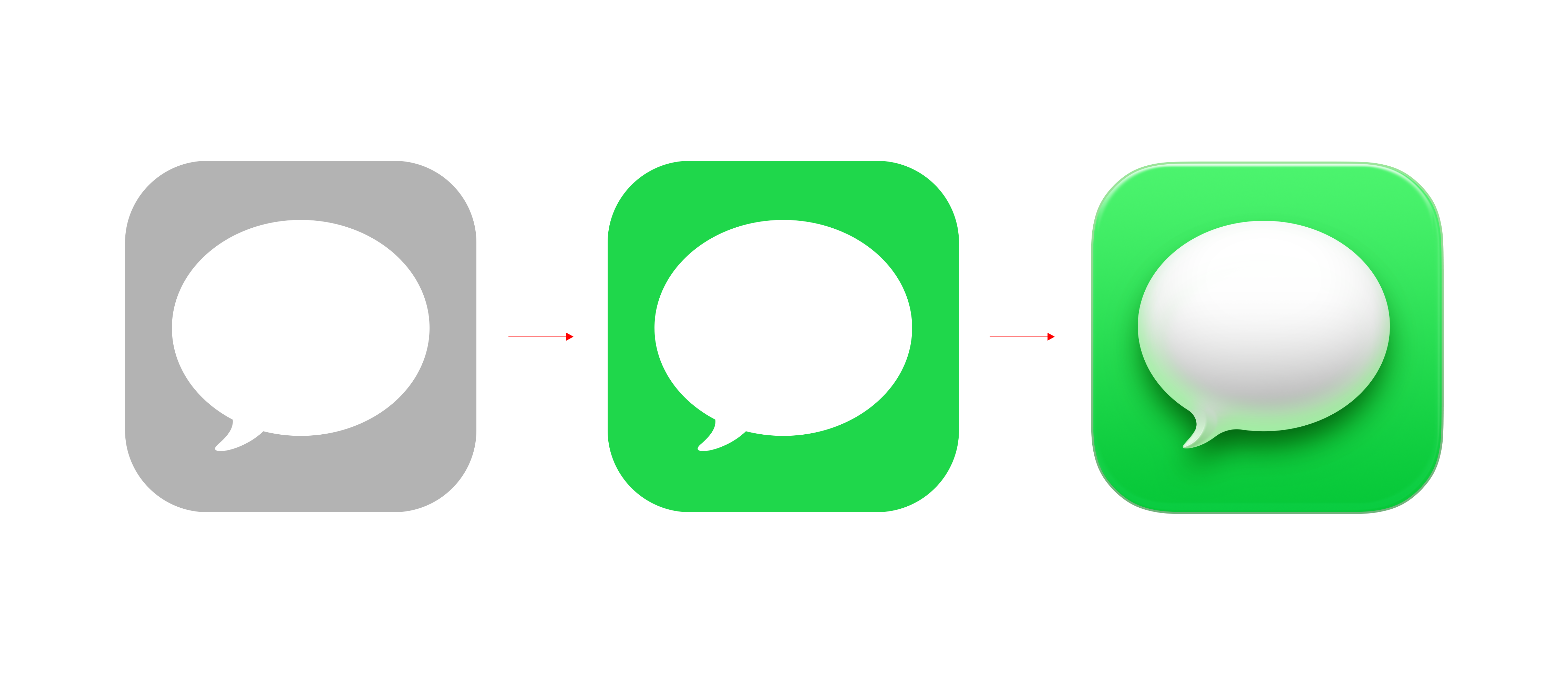

首先，我们要对写实图标的绘制有一个大体的步骤概念，有了顺畅的流程之后，才能事半功倍。对于写实图标的绘制，我都遵循着：「先形，再色，再样式」的步骤原则。

「先形，再色，再样式」，或者直接就是先「形色」再「样式」

「形」指的就是形状、形态，我们首先用钢笔工具勾勒出外形，这是一枚图标好看与否的基础；

「色」在有了基本形的基础上，再填充上固有色(这一步重要的是定好图标的色调，不需要纠结太多的色彩细节)；

「样式」最后我们再根据现有的形色基础，去调整它细微的色彩和层次变化，主要通过渐变和图层样式来实现。

有了具体的步骤和思路之后，我们把目光聚焦到这枚 Messages 图标上，具体来分析一下苹果的这枚新图标具体有哪些样式和特征。

二、Messages 图标图形分析

特点：新版 Icon 全部框进了圆角矩形当中，视觉美感和识别度确实是大大降低，但是整体变得更写实了。写实图标实际上是 mac OS一贯的设计语言：该拟物的拟物，该扁平的扁平，让操作更符合直觉的。这也是为什么很多按钮，图标还保留阴影的原因。只是这次在减少了中间过度之后，这种反差变得更为强烈了。关于更多新版本 Icon 的分析可以看查看之前的文章：《关于 macOS Big Sur 新 UI 的一些思考》

iOS 13和 macOS Big Sur 版 Messages Icon 效果对比

我们要对图形有一个大体的分析，从光源、难点、规范三个方面简单看一下：

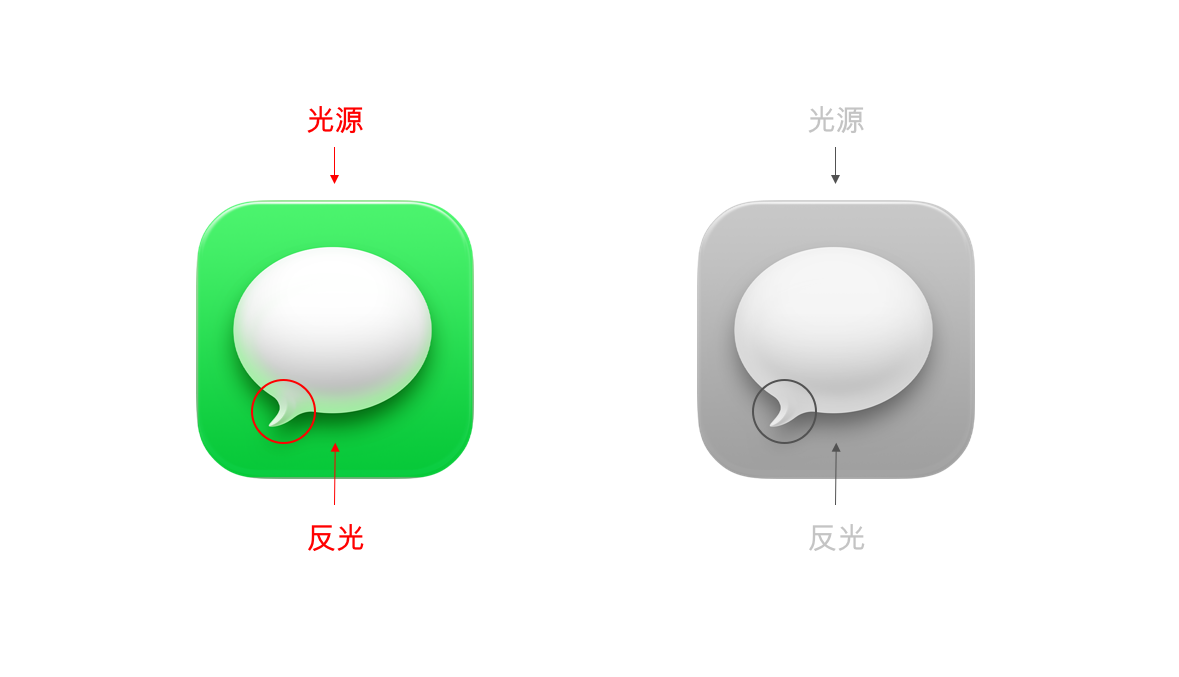

图形光影分析

光源：上顶光线，我们需要重点是刻画一下明暗交界线，以及反光部分的颜色细节，再加上反多层投影样式就可以让气泡形状鼓起来(如果你画过石膏球体，做起来应该很容易理解) ；

难点：气泡小尾巴的样式，需要再画两层图形来辅助完成样式；

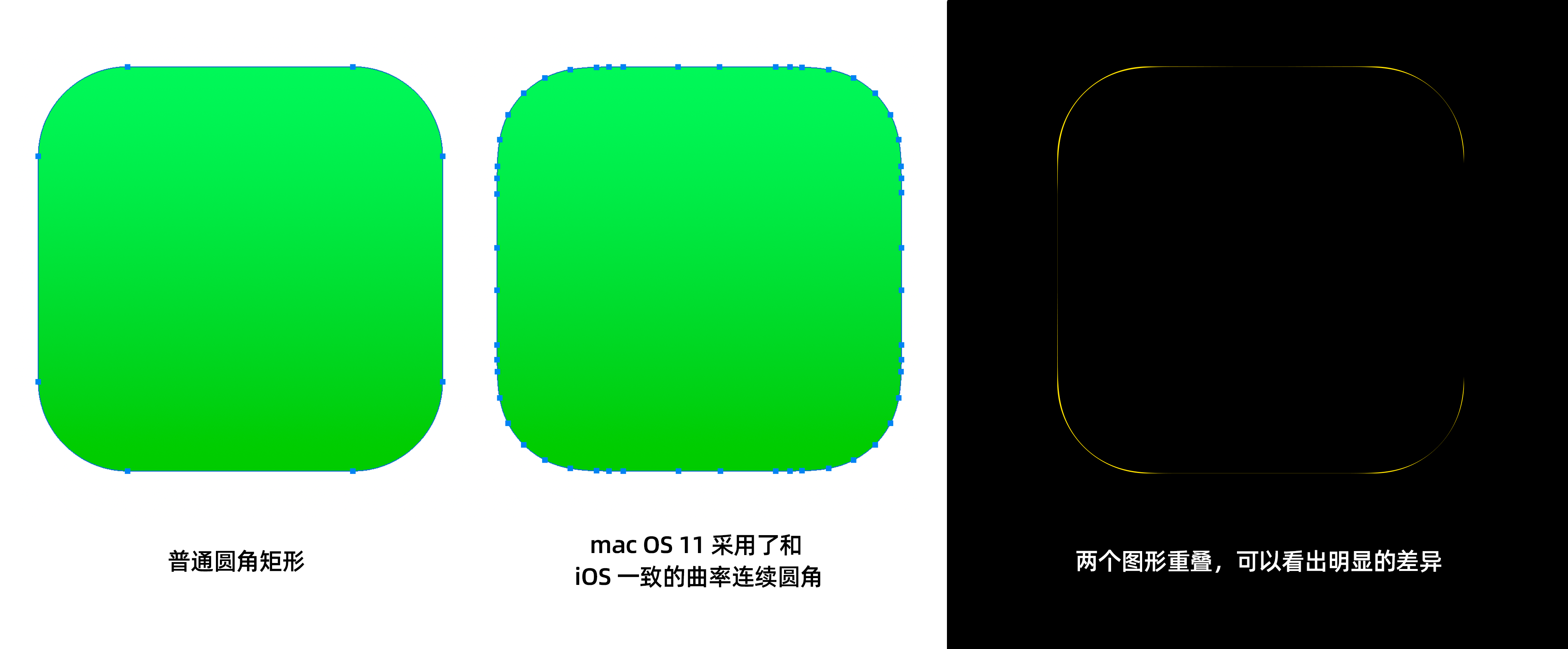

圆角对比

规范：需要注意的是，这次 macOS 采用了和 iOS、iPad OS 一致的曲率连续矩形，为了让图标更准确，可以直接在官方的 macOS Big Sur 官方控件资源基础上进行绘制。

----------------------------------------------------------------------------------

关于图层样式的一点总结：（以 PS 为例，如果你对图层样式已经很熟悉了，可以直接看绘制部分。）

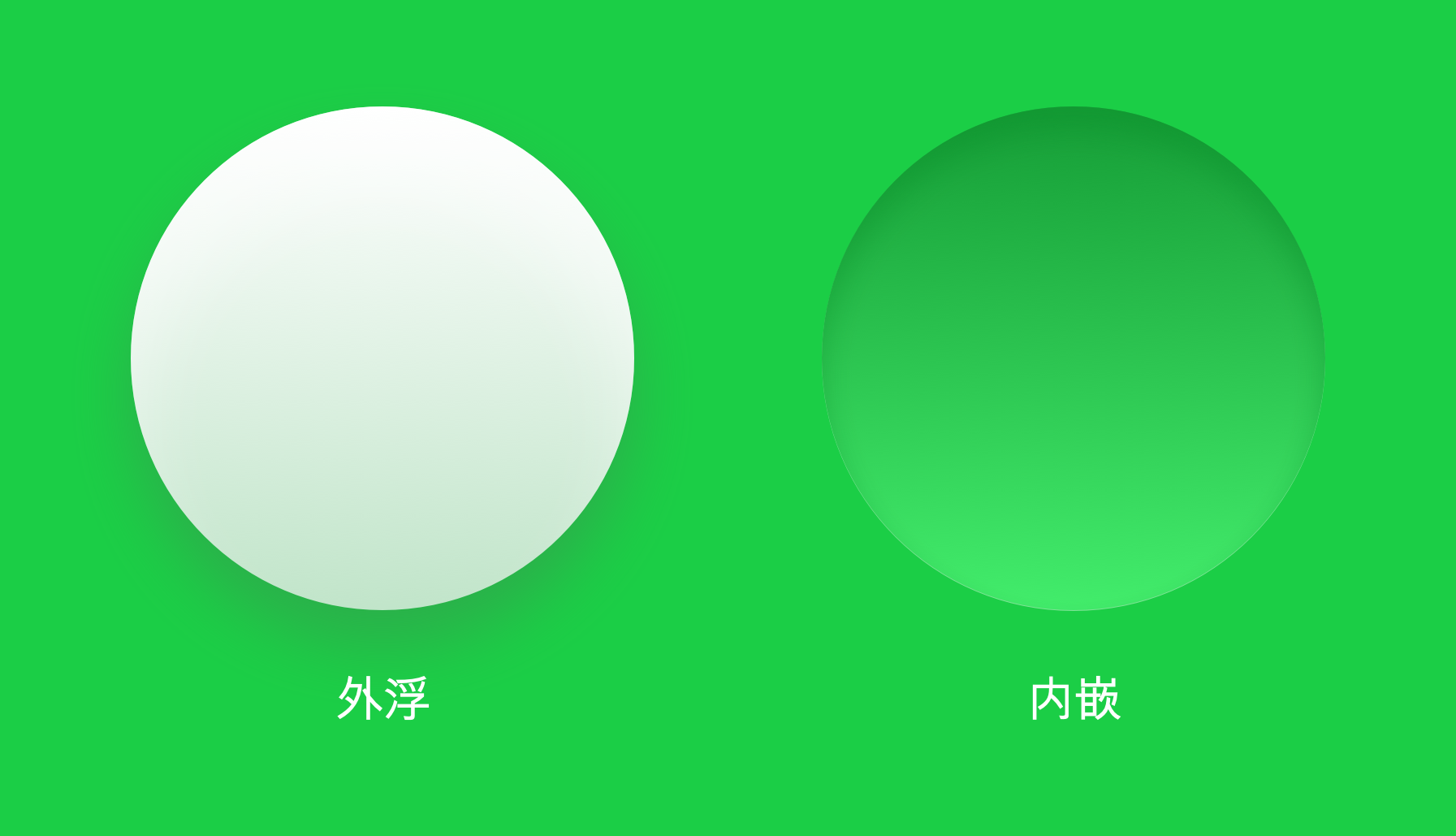

外浮效果：本体色比环境色亮本体渐变上亮下暗投影+内阴影上亮下暗

内嵌效果：本体色比环境色暗本体渐变上暗下亮投影+内阴影上亮下暗

（有点绕，看图其实很好理解）

斜面与浮雕：让图层呈现凸起或凹下的立体效果；

描边：作用于图层边缘轮廓，可叠加多个描边；

内阴影：从图层边缘轮廓向内部投影，投影方位与角度有关，可叠加多个内阴影；

内发光：从图层边缘轮廓向中心均匀扩散；光泽：作用于图层上，与轮廓有关系，呈现出光泽感，不常用，要具体看呈现的效果设置；

颜色叠加：给图层叠加一层纯色，可添加多个颜色叠加，以图层面板中排列顺序为呈现顺序；

渐变叠加：给图层叠加一层渐变色，可添加多个渐变叠加，以图层面板中排列顺序为呈现顺序；图案叠加：给图层叠加一层图案；

外发光：从图层边缘轮廓向中心均匀扩散；

投影：从图层边缘轮廓向外部投影，投影方位与角度有关，可叠加多个投影。

不同软件基本都能做到这些效果，比如sketch、figma都有相似的属性，可以作出基本一样的效果，PS做出来的效果会更精细一些。

----------------------------------------------------------------------------------

三、具体步骤

1.「形」

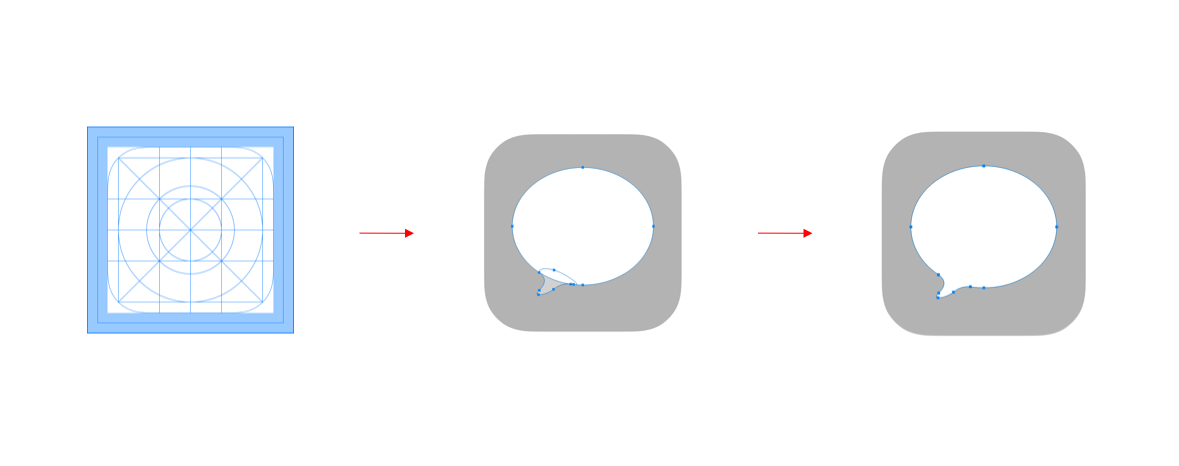

我们需要在官方规范底板的基础上绘制出消息气泡的形状，在这一步，如果你钢笔工具够熟练，可以尽量用最精简的锚点来完成图标的外轮廓形状。顺便给大家推荐个网站：贝塞尔游戏（https://bezier.method.ac/ 可以让你通过游戏通关的方式来练习钢笔工具的使用）。我们也可以分成两个步骤来完成这个形状：圆形工具绘制椭圆+钢笔工具绘制的小尾巴，最后将两个形状通过布尔运算进行合并就可以了。

分别绘制椭圆和小尾巴，通过布尔运算合并，尽量保证少的锚点

2.「色」

填充底板的颜色(渐变色，角度90度，色值：#4cf46e-#06c838 )，气泡的颜色我们暂时保留纯白色就可以了，后续用图层样式来实现凸起效果。

这一步，颜色可以做个大概的本体色就好了，最后再深入调节

3.「样式」

3-1 基础明暗：通过两层内阴影（#a3a3a3/正片叠底/透明度72%/-90/137/0/218）(#96f3a9/柔光/透明度90%/-143/35/0/73) 来作出基础的明暗反光关系，注意调整一下等高线的坡度，让整体过度更平缓。

图 3-1

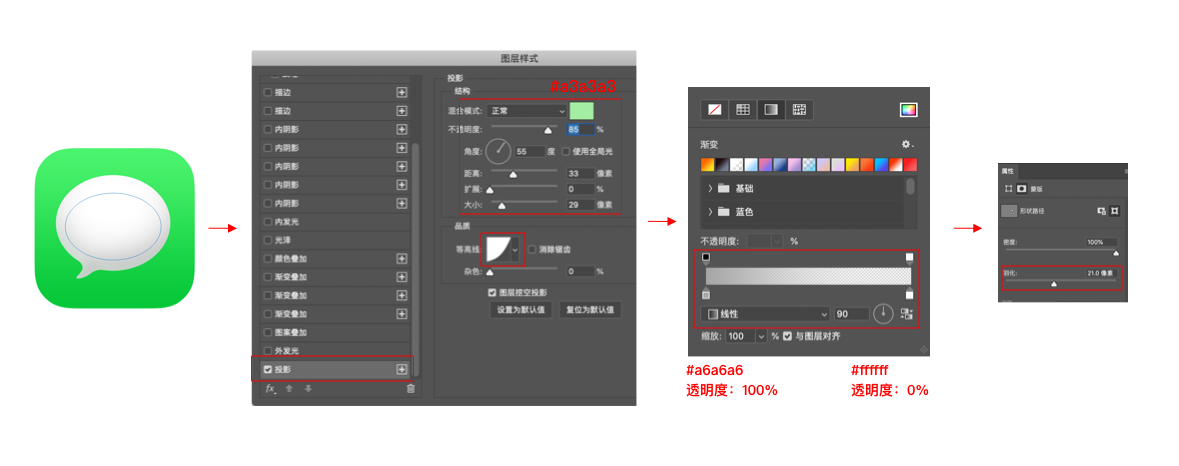

3-2 增强凸起：通过辅助形状的图层样式强化球体效果，绘制一个宽 612px 高 428px的椭圆形，置于气泡图形的中下部分，增加投影和本体的渐变色，并增加羽化效果（21像素）让整体过度更柔和，从而增强气泡的凸起效果。

图 3-2

3-3 增强反光质感：通过内阴影（#96f3a9/柔光/透明度 90%/35/0/73）增加底部的反光效果，增加内发光（#d1f3d7/正常/透明度 35%/0/51），让气泡的球体效果更浑圆一体。

图 3-3

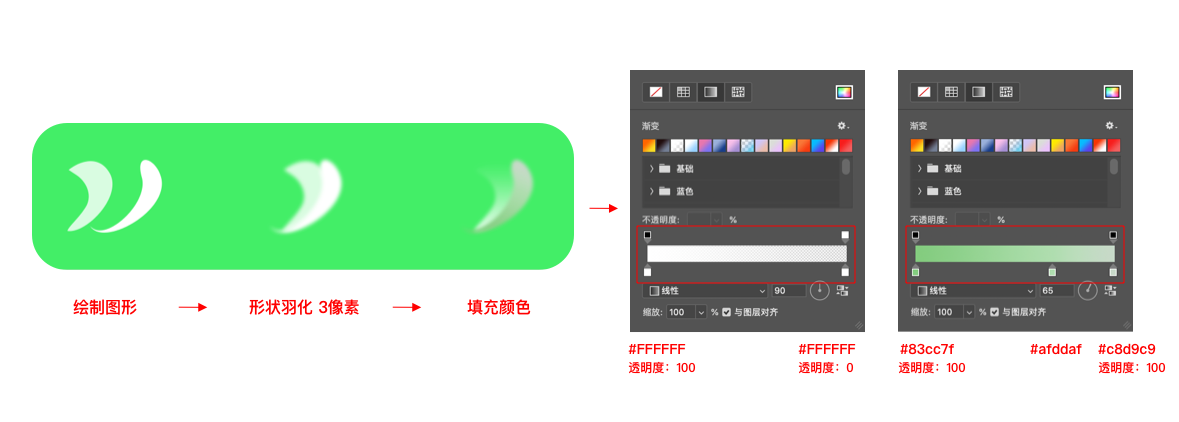

3-4 小尾巴细节：通过钢笔绘制两个辅助图形，填充颜色（左：#ffffff/透明度100%—#ffffff/透明度 0% / 角度90度）（右：#83cc7c 100%—#afddaf-#c8d9c9 100% / 角度65度），加羽化效果（两个图形左到右分别是2.1和2.8）柔和边缘。

图 3-4

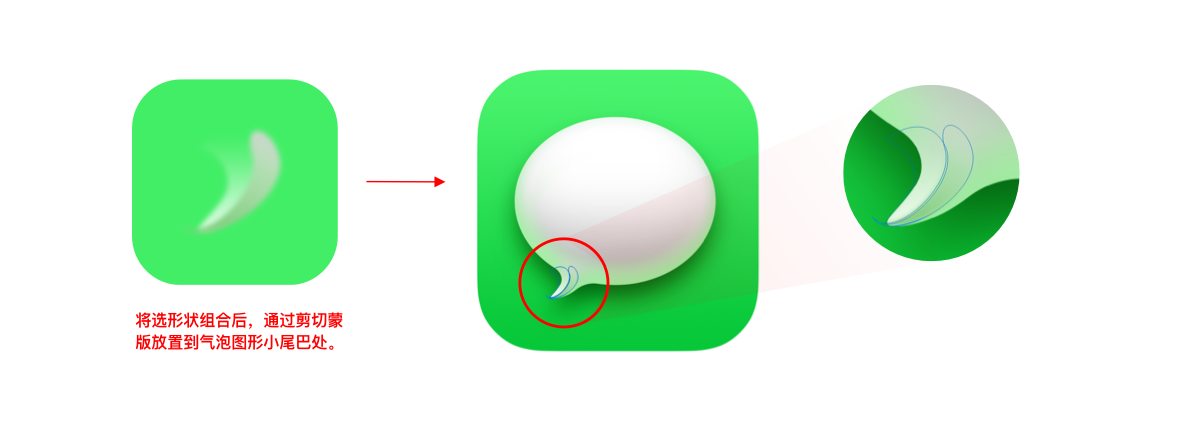

3-5 小尾巴细节：将两个形状组合并，通过蒙版放置进气泡尾巴的位置上。

图 3-5

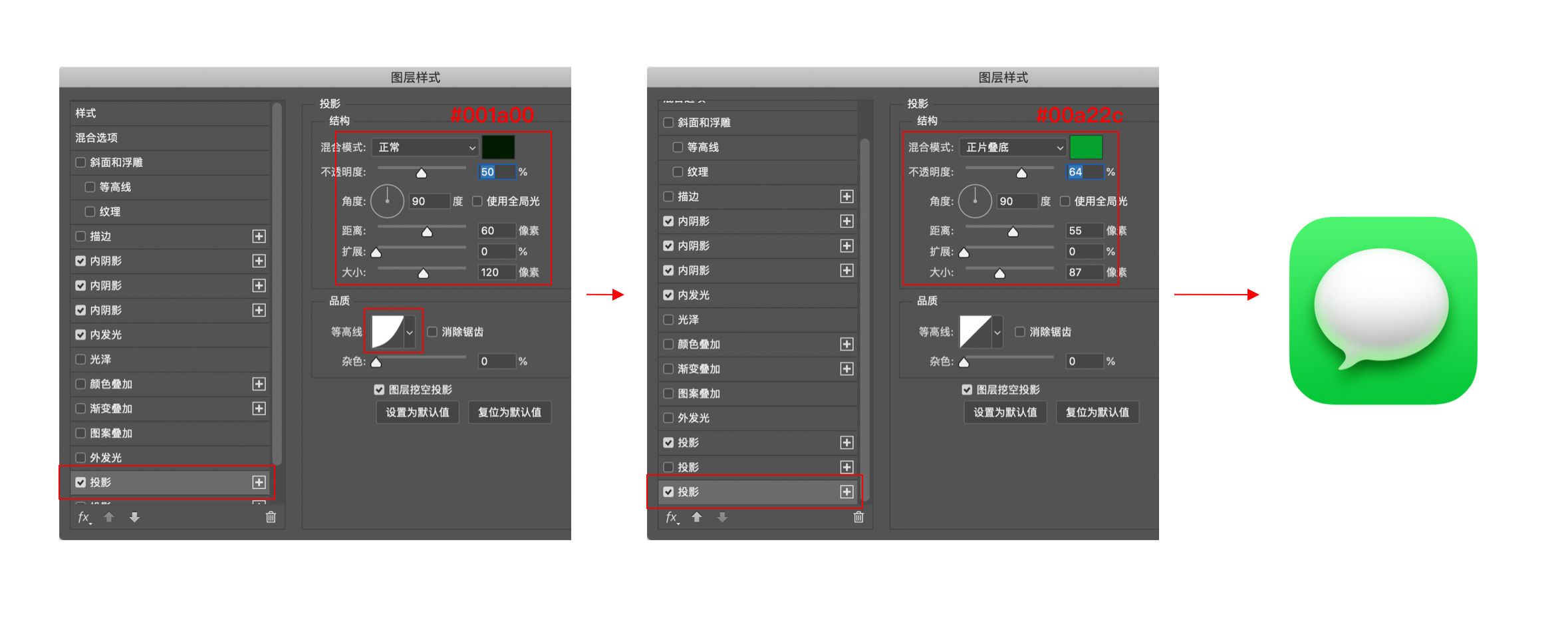

3-6 增加投影：（#001a00/正常/透明度 50%/90度/60/0/120）（#00a22c/正片叠底/透明度 64%/90度/55/0/87）

图 3-6

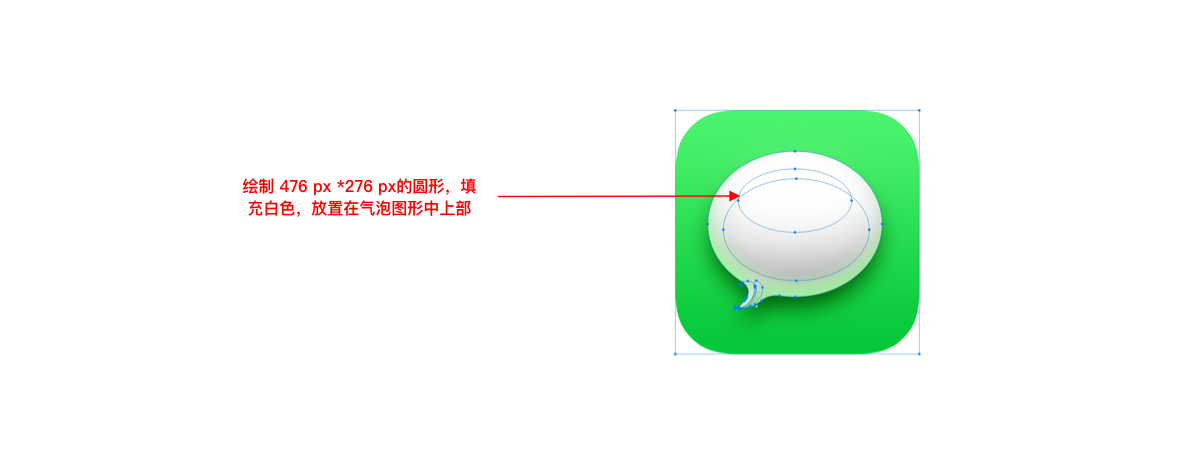

3-7 增强亮部：绘制一个476px*276px的圆形，填充白色，放置在气泡图形中上部。至此，气泡图形的整体效果已经完成了。

图 3-7

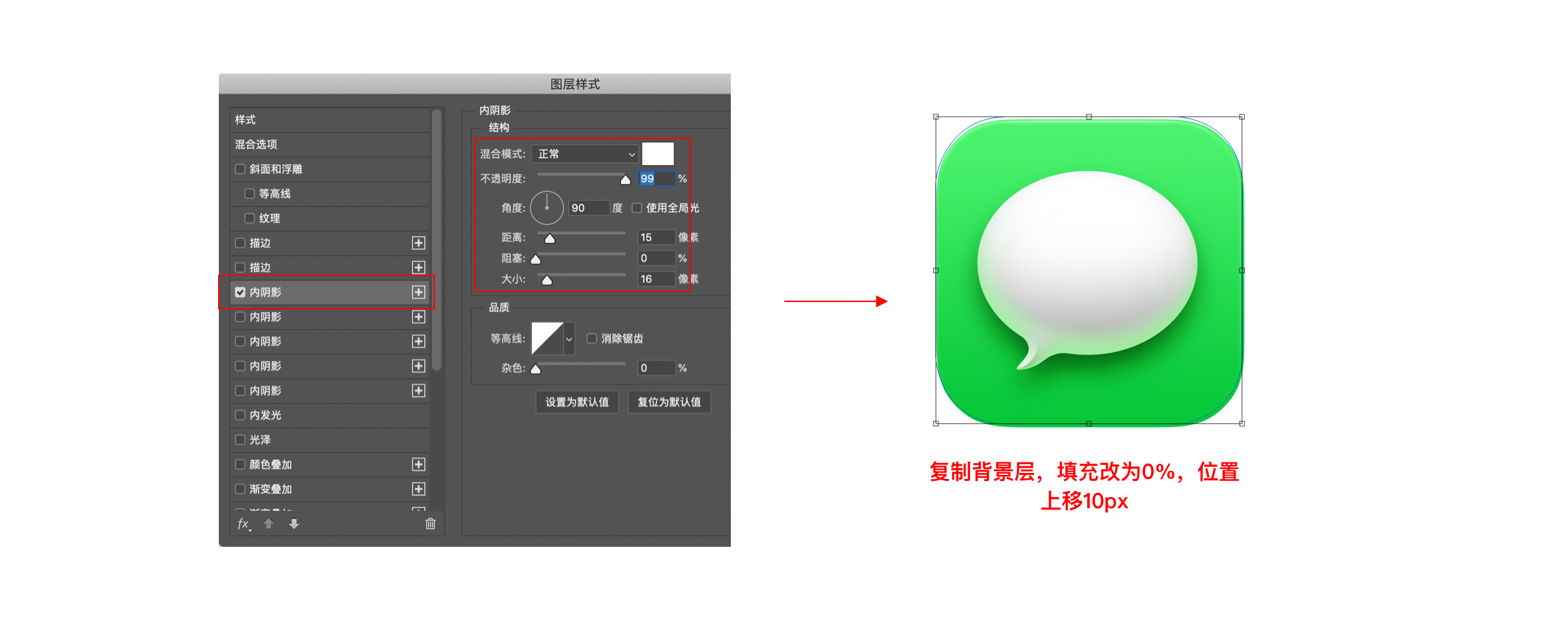

3-8 最后一步：增强底板图形的厚度（这是我的个人习惯，如果想更好接近真实的图标效果的话，可以省略最后这一步）复制背景图层，填充改为0%，位置整体上移10px，增加内阴影（#ffffff/正常/透明度 99%/90度/15/0/16）

图 3-8

3-9 最终完成：顺便再跟之前的 iOS 图标做一个对比。

图 3-9

-----------------------------------------------------------------------------------

总的来说，这枚 Messages 图标的绘制难度并不大，但很有代表性。希望大家可以通过这枚图标的绘制，能体会到一些 macOS Big Sur 系统图标的设计规则，同时得到一些关于写实图标的绘制步骤的思路。后续还会再更新几期关于图标设计的思路的文章，敬请期待。（附件可以下载 Messages 源文件，方便大家查看）

----------------------------------------------------------------------------------
