在做产品设计时，多与结构工程师沟通，可以让我们学到很多关于加工制造和工艺方面的知识，这样对我们做设计非常有帮助。

下面与大家分享一下作为ID设计的我在与结构设计师聊天时学到的一些关于产品倒角方面的知识。

倒角的质量

在rhino中如果直接用倒角命令的话，生成的曲线和曲面都是二阶的，从而会造成曲线或曲面产生曲率突变的现象，最终导致生成的曲面倒角产生轻微的折痕。

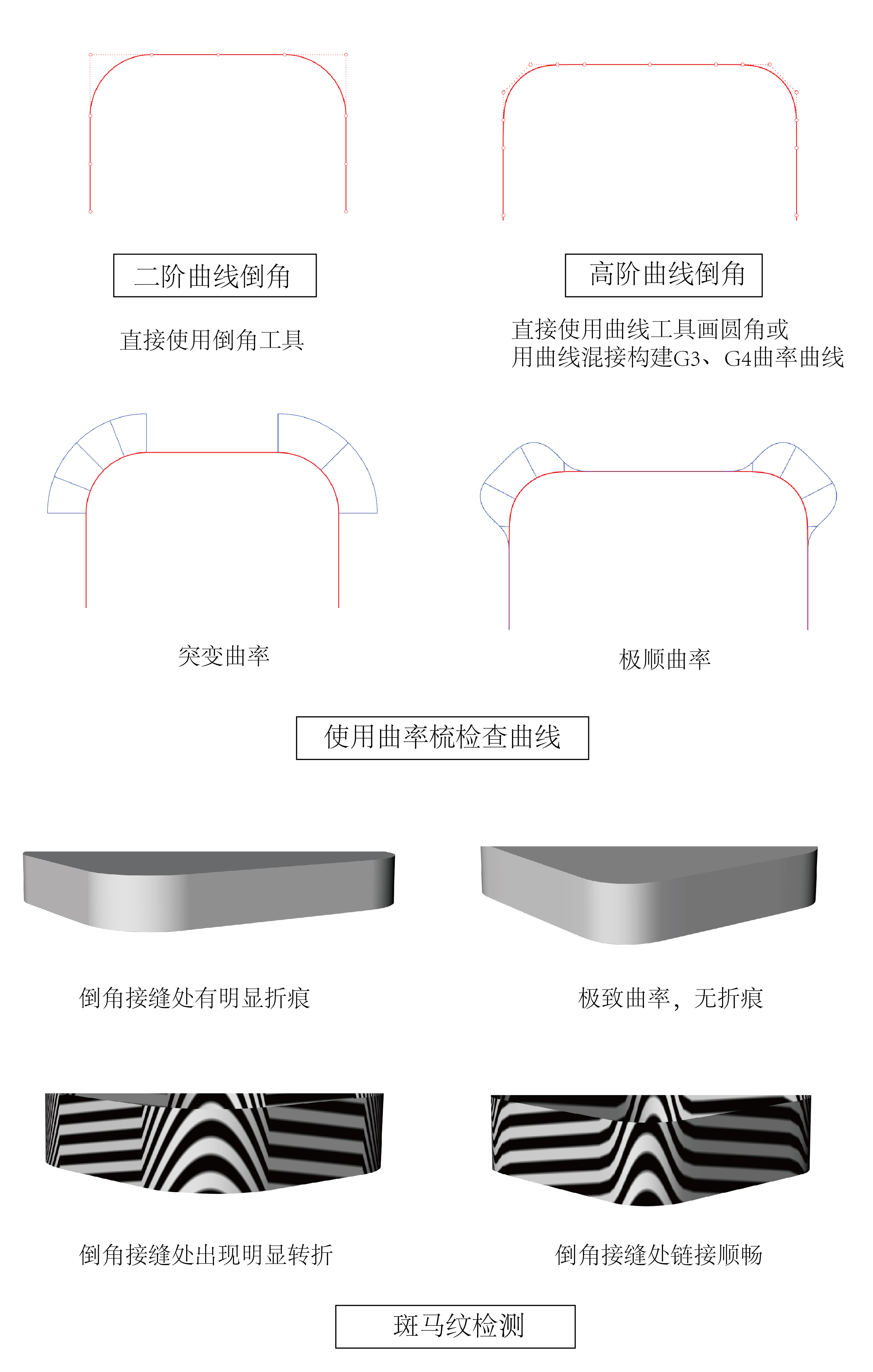

通过rhino软件实验，对比二阶与高阶倒角：

第一次听到这个概念是在一个软件培训机构，当时心里就有很大的疑惑：

倒角产生的二阶曲线明明也是与直线是相切的，为什么还会产生折痕呢？这样的话岂不是与我们已知的相切原理相悖了吗？是生产加工的问题吗？

为了搞懂这个问题找了很多实物产品来对比，确实有部分产品的倒角处会出现明显的折痕，尤其是表面处理比较光滑的表面非常明显。

也问了几个结构工程师，其实就是上面提到的曲率突变的原理，倒角弧线控制点过少，导致倒角线与直线过度不够顺滑，从而使得产品有轻微的折痕。

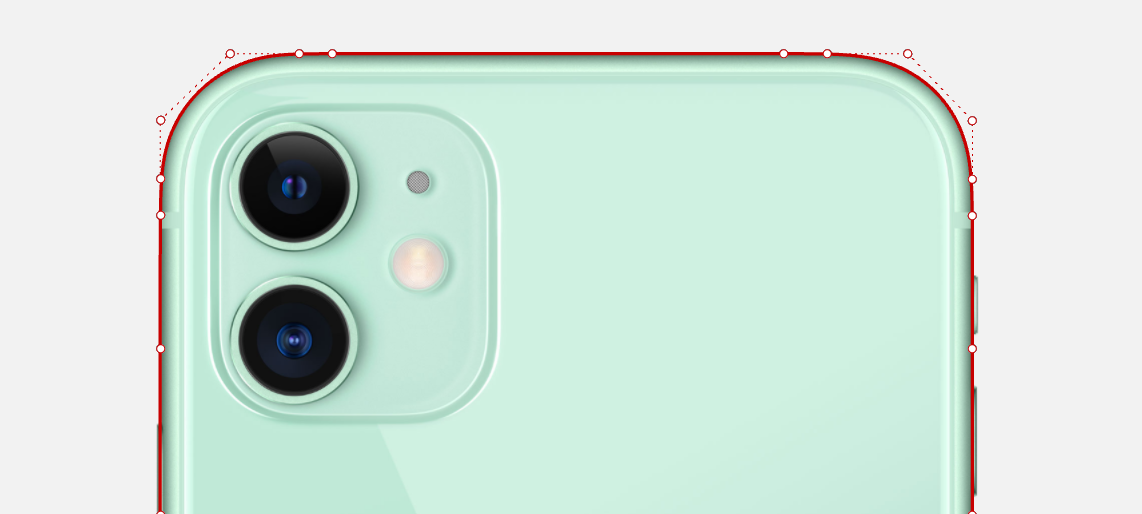

看一下苹果的倒角，用4个点来控制倒角，达到了G3链接。

那我们应该如何绘制高阶倒角呢？

方法一：直接用5阶曲线画

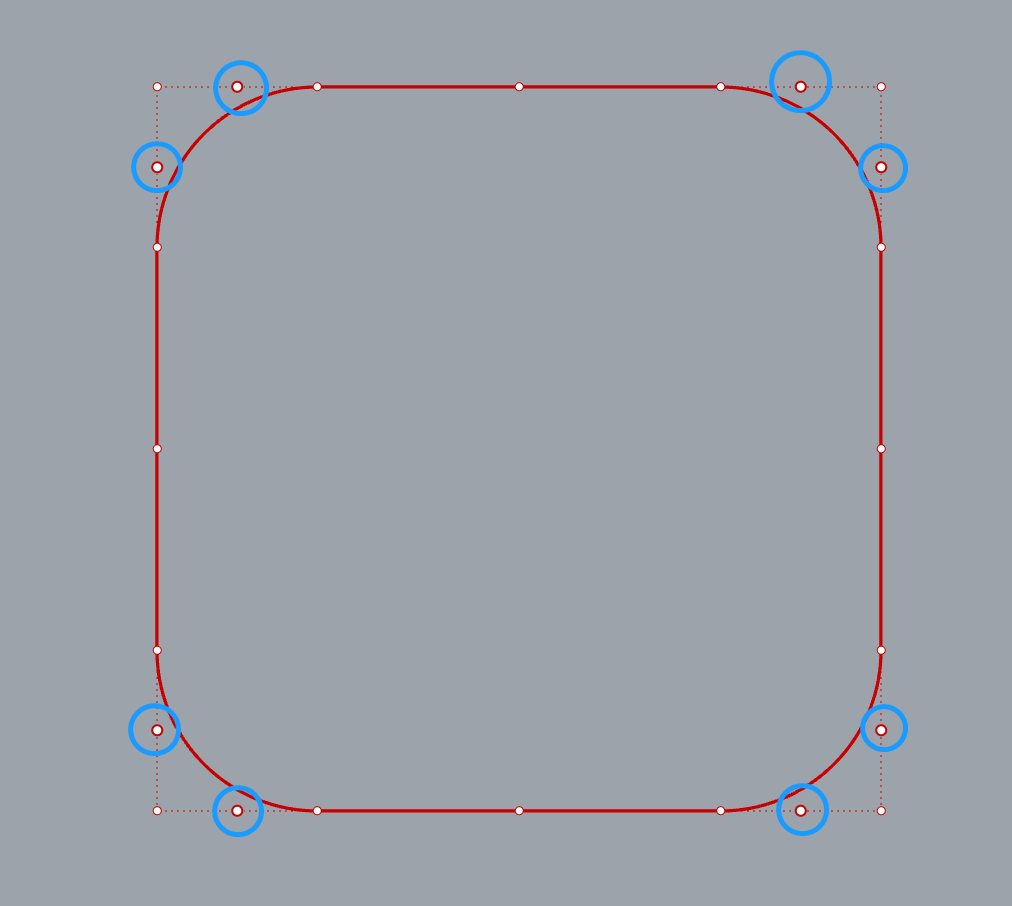

1、用倒角工具对两条直线倒角——打开控制点——分别在四个倒角处加多两个控制点

2、用5阶曲线一次按照所有控制点重新绘制封闭曲线（注意曲线不要过四个顶点上的控制点）

方法二：曲线混接

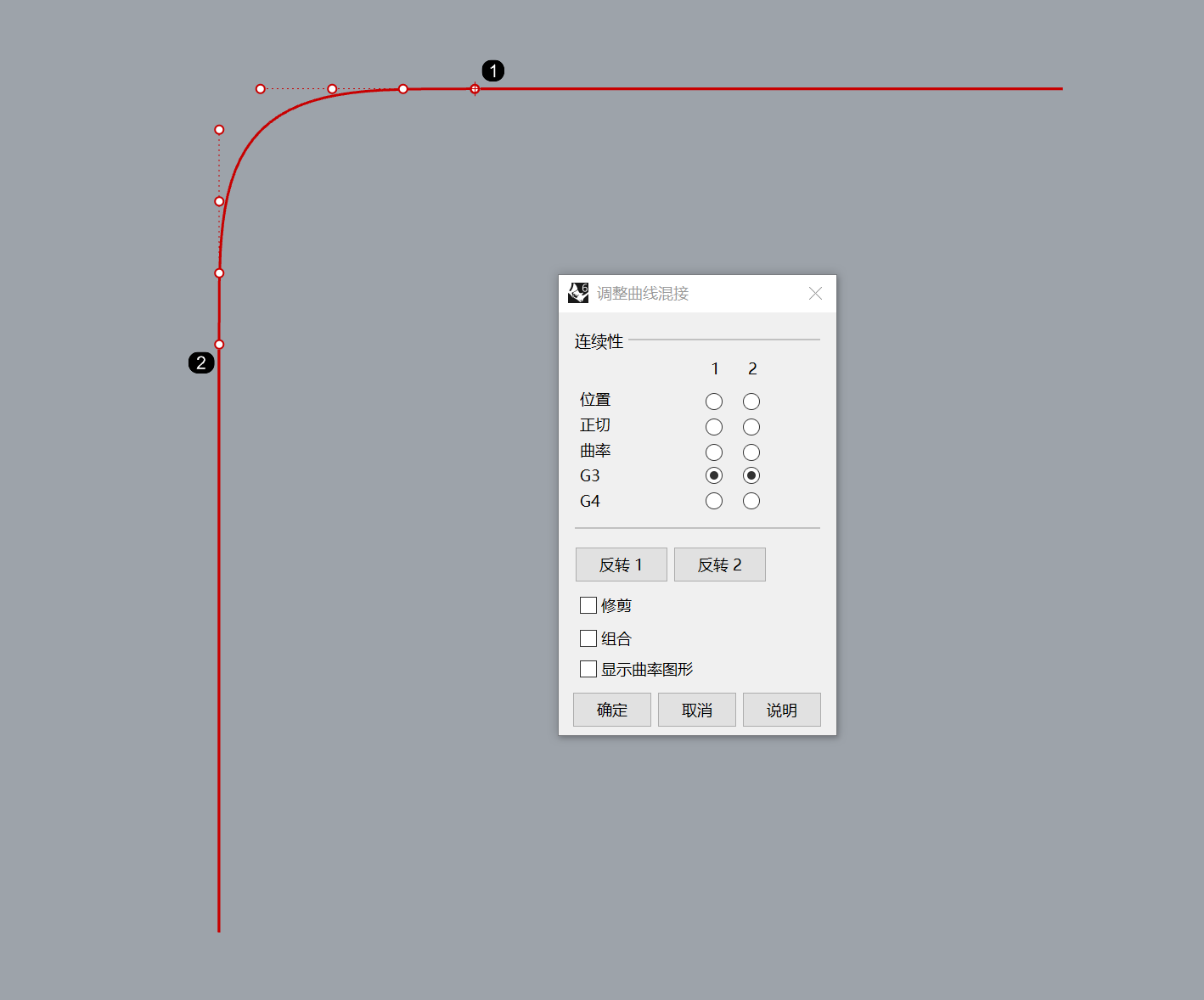

用倒角工具对两条直线倒角——炸开曲线——删除倒角弧线——进行曲线混接——最后调节混接曲线控制点，直到达到理想的效果

方法三：曲面混接

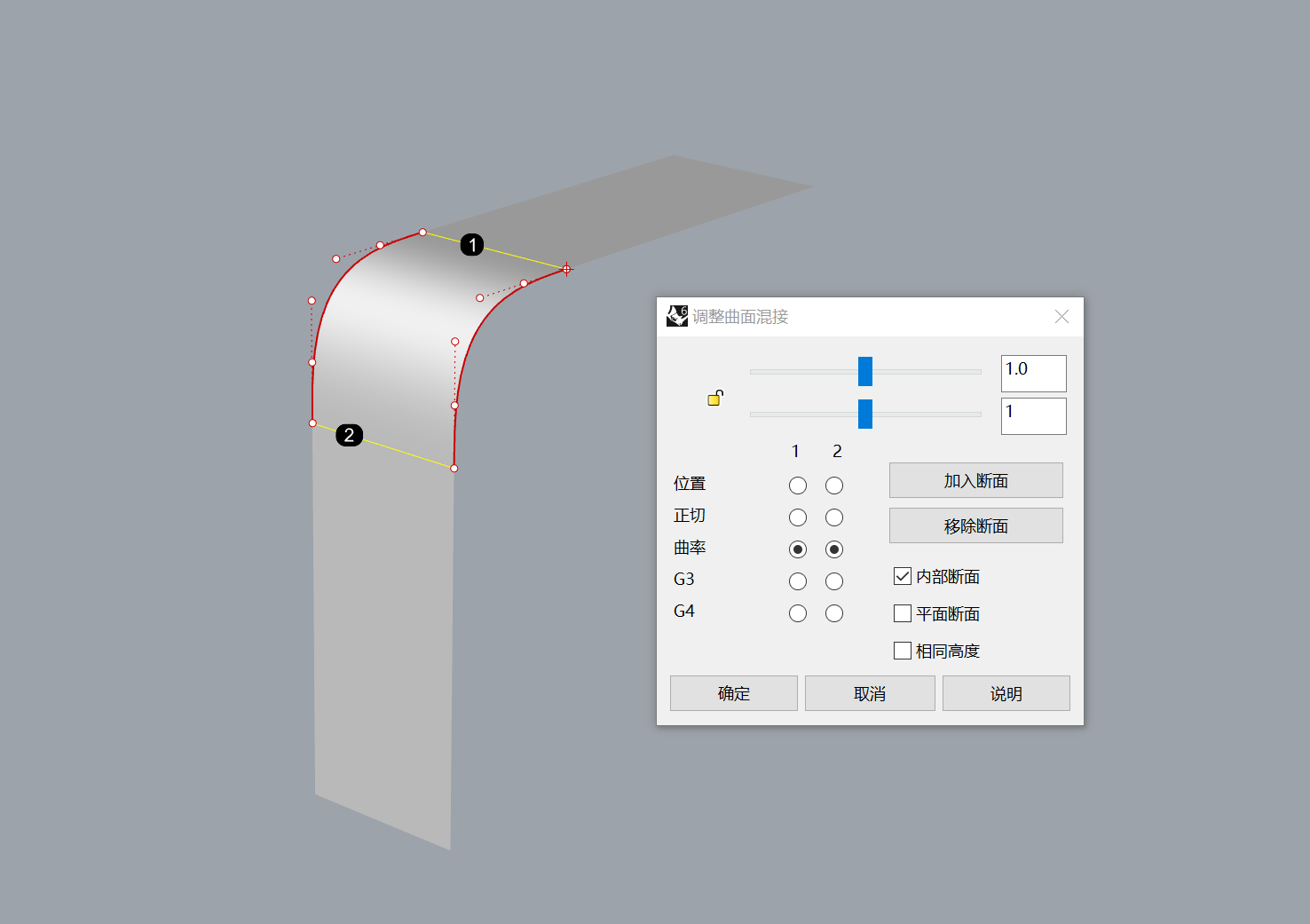

用倒角工具对曲面进行倒角——炸开曲面——删除倒角曲面——进行曲面混接——最后调节混接数值——直到达到理想的效果

总结：

这个概念并不是说让我们从此就不再使用rhino自带的倒角工具，而是对于不同的产品我们需要灵活使用这两种方法倒角。

比如我们做的是手机、空气净化器、音响等产品，倒角的部分已经关乎到了整个产品的设计质量，我们就需要对自己要求更高一点，将每一个圆角做的极致；但是如果我们是对一个产品做一个很小的倒角为了防止菱角过于锋利，那么我们就可以直接用rhino自带的倒角工具。

倒角的作用

产品倒角可以 提升产品的美观度、防止锋利的边缘划手、达到产品视觉减薄的效果， 这三点相信大家都非常清楚。

倒角还有一个工程方面的作用：增加产品受力大小。

先举个例子：我们常见的桥梁为什么大部分都是拱形的，而不设计成直线或者凹进去的呢？是单纯为了美观吗？

而是其中对桥梁有一点给的力学考虑：

1、拱形桥梁可以减少启程行驶时的向心力；

2、拱形使桥梁受到的力向左右两边分散，减少了单点集中的受力。

而产品中通过弧形倒角也可以让受力得到分散，从而提高产品整体的受力大小。

比如：

衣架

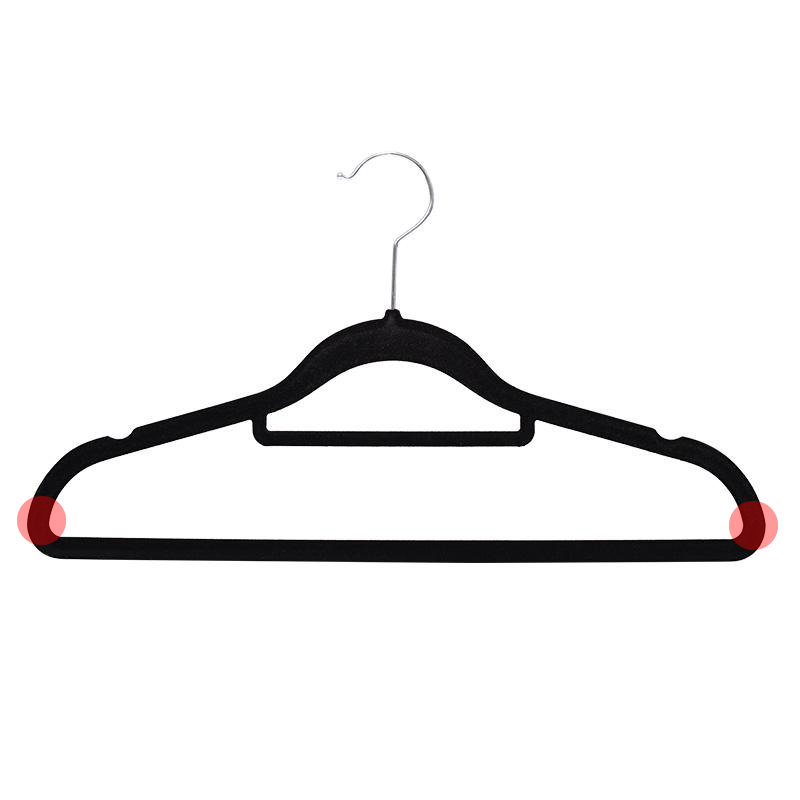

衣架左右两边承受的垂直向下的力通过圆角得到分散，从而使得衣架能够承受更大的力

头灯

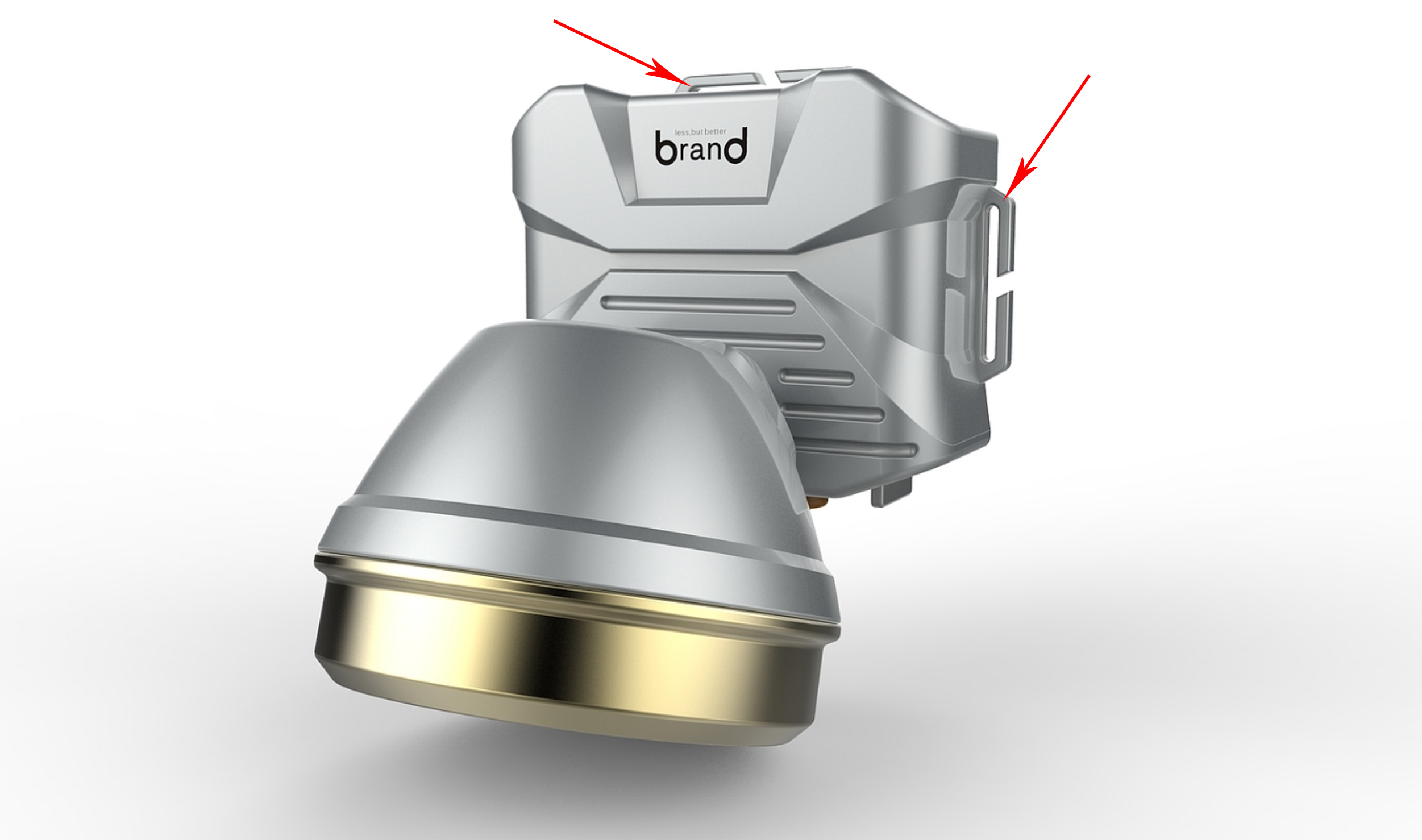

左右及上方的环形部件，通过内部圆角的设计，使其能够承受更大的横向拉力。

总结

1、在产品设计中多注重细节，有时候一个小小的倒角也能影响整体产品的质量与美感；

2、二阶倒角在产品中容易出现折痕，所以对于产品中较大的倒角建议多使用高阶曲线制作，让产品更加精致；

3、产品倒角作用：提升产品的美观度、防止锋利的边缘划手、使产品视觉减薄、增加产品受力；

4、建议大家没事多与结构设计师、电子工程师聊聊，能学到不少东西，这样我们在设计产品时的思维就会更加开阔，才能多维度的去思考设计。

好了，就这些了，以后甲方爸爸再让我用Rhino改圆角大小，直接拍出这些理由怼回去。
