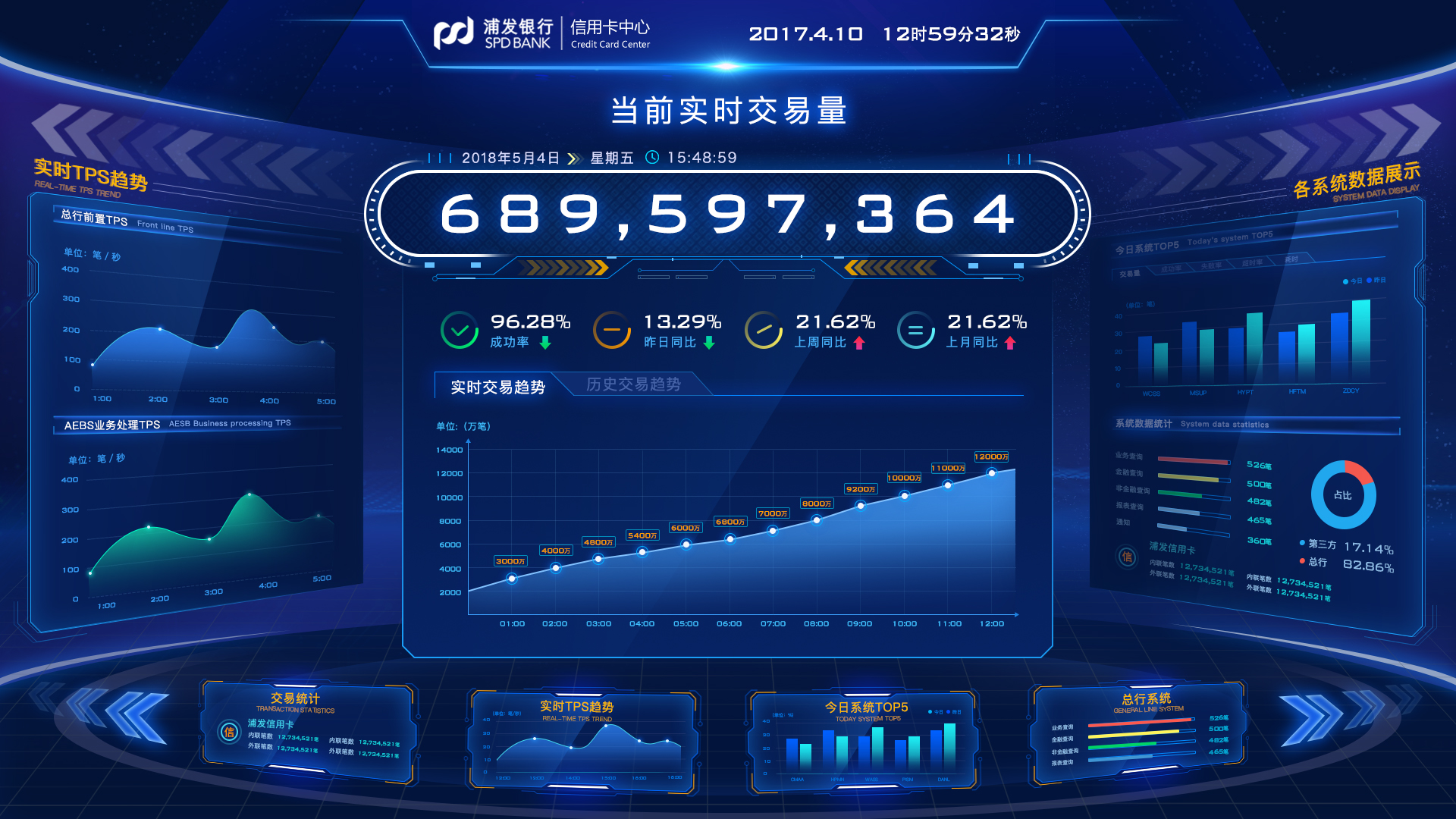

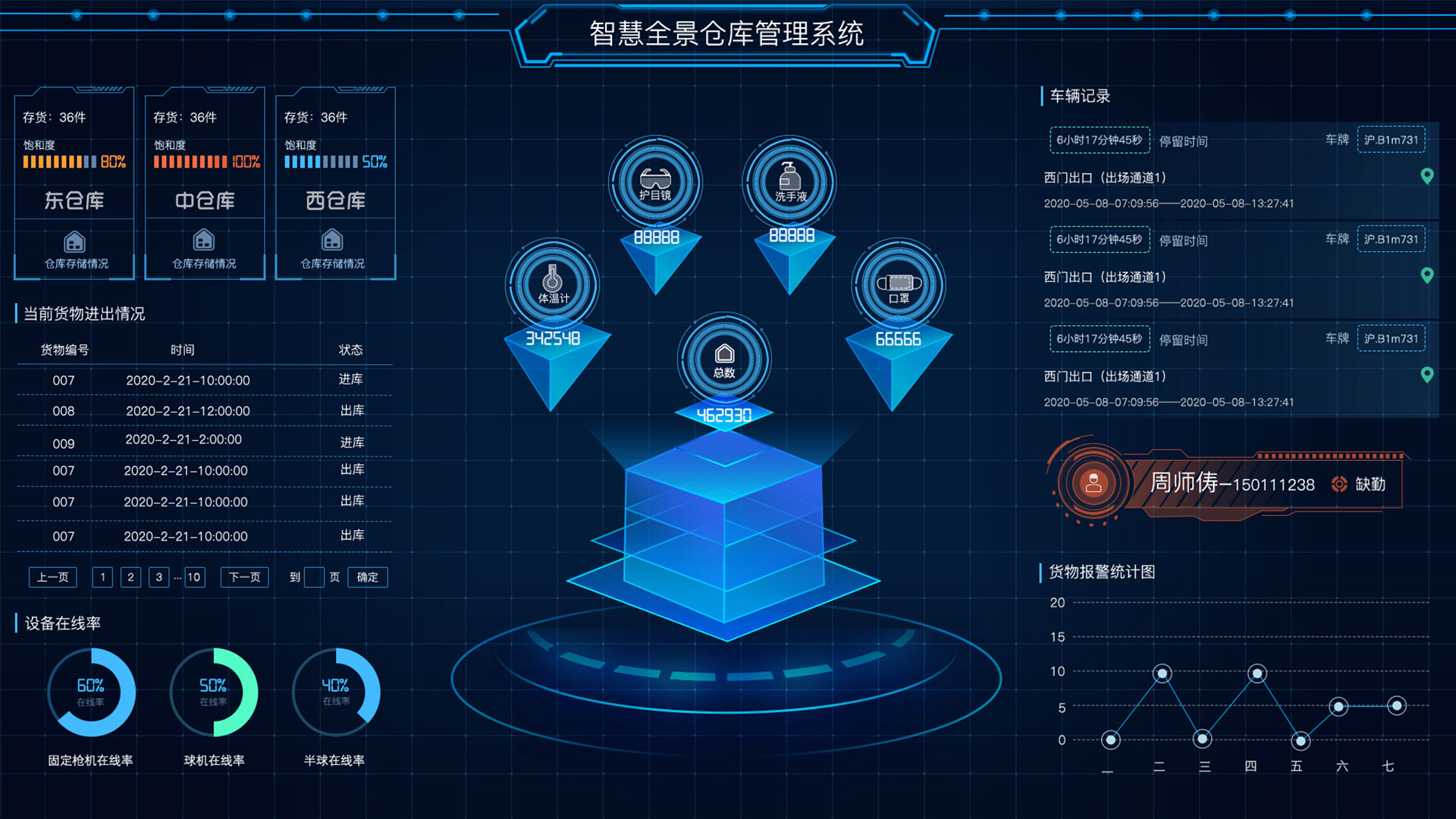

在做可视化大屏设计的时候经常遇到各种图表设计，但是要是想要真正更好的展示数据的时候又会遇到问题，例如：这个数据是用折线图/柱状图/饼图展示，一般的柱状图不够好看，怎么装饰一下比较好看，又不失图表本身表达的意思。下面就介绍一下柱状图/折线图/饼图

简介及基本类型

柱状图/Histogram

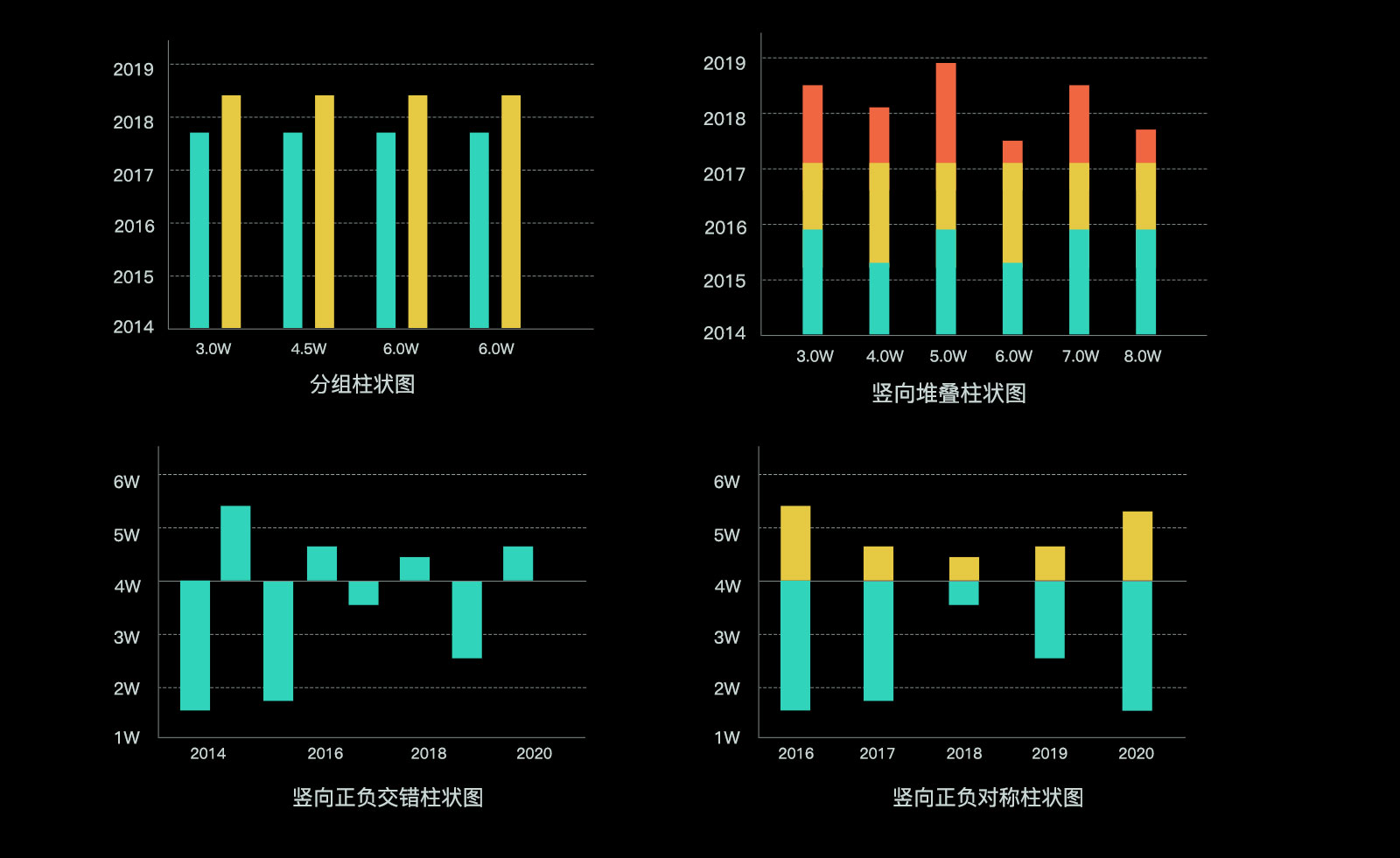

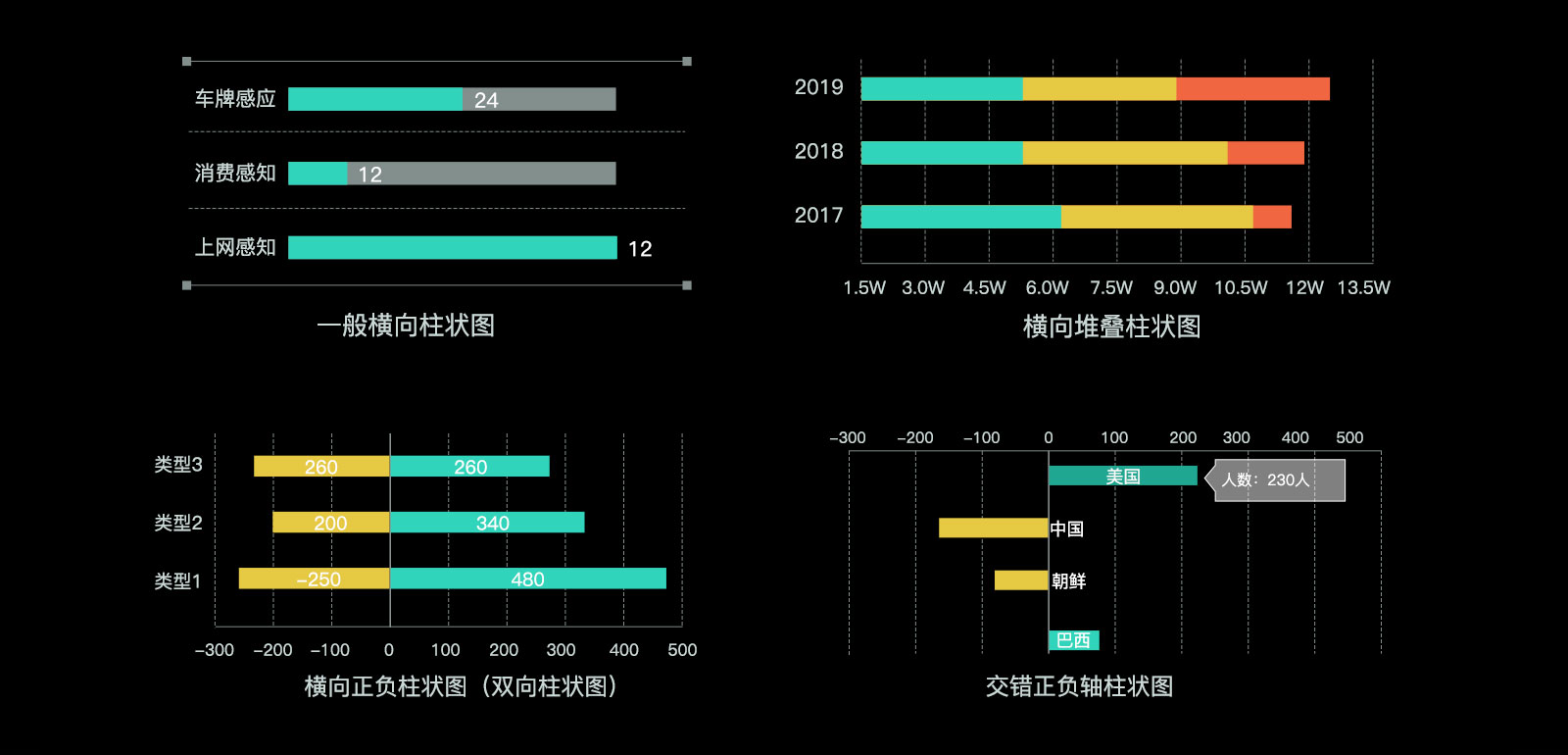

柱状图：柱状图又称条图、条状图、主要用来表达数据之间的高度差异以及高度大小，它又可以分为：横向柱状图/纵向柱状图。横向柱状图又可以分为：分组柱状图/堆叠横向柱状图/正负横向柱状图/一般柱状图，纵向柱状图又可以分为：堆叠纵向柱状图/正负纵向柱状图/一般柱状图/分组柱状图。（以上分类是比较常见，不是所有细分）下面展示一下这几种柱状图

基本类型详述

一般柱状图适用条件

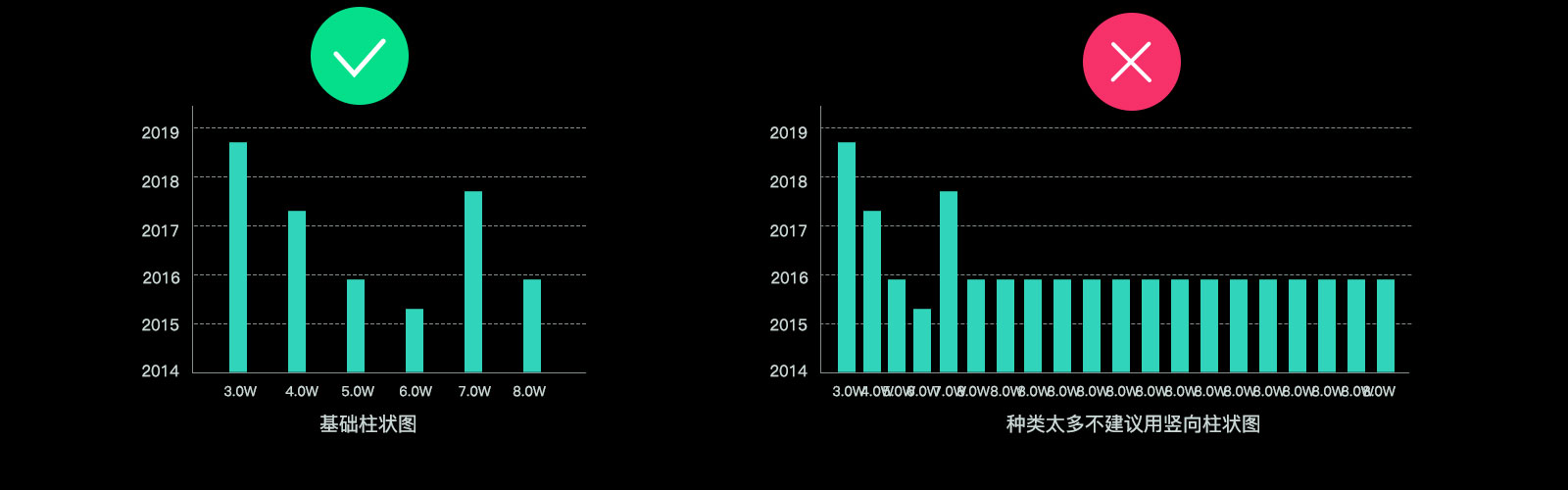

一般竖向柱状图经常用来对比数值的大小，使用范围非常广泛，但是其不适合用在分类太多的场景下，如果种类比

较多，用竖向柱状图容易造成堆叠，此时适合用横向柱状图。

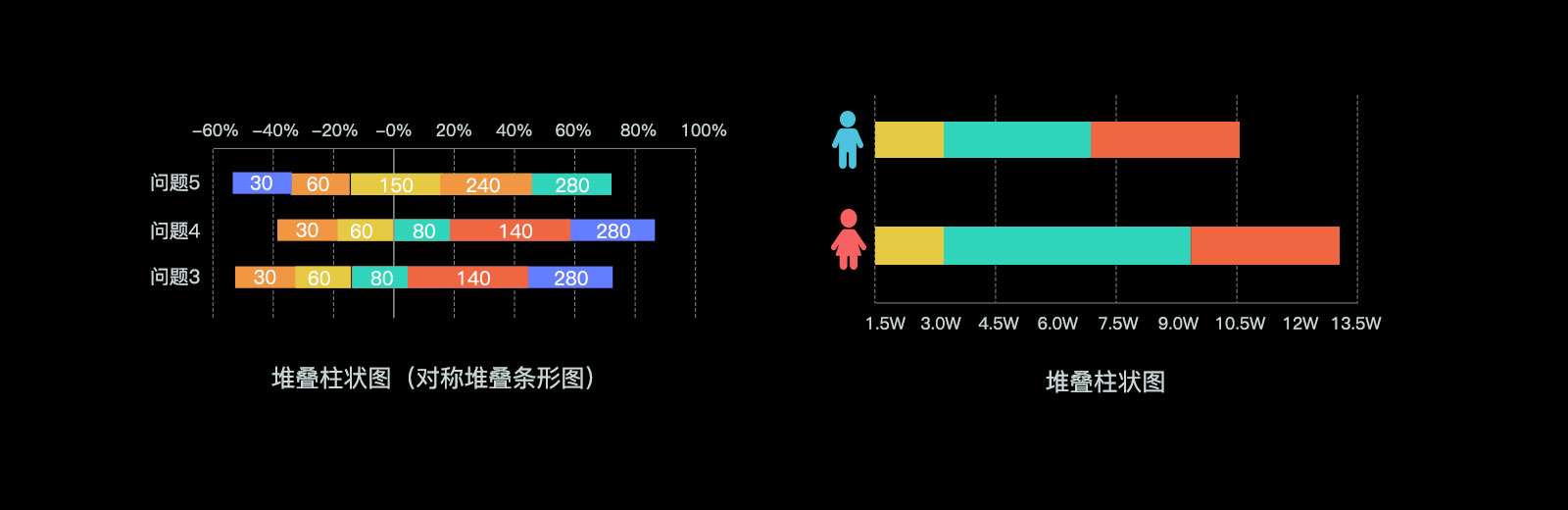

堆叠柱状图

与并排显示分类的柱状图不同，堆叠柱状图将每个柱子分割以显示相同类型下各个数据的长度。它可以形象

的展示一个大分类包含的每个小分类的数据，以及各个小分类的占比，显示的是单个项目与整体之间的关系。

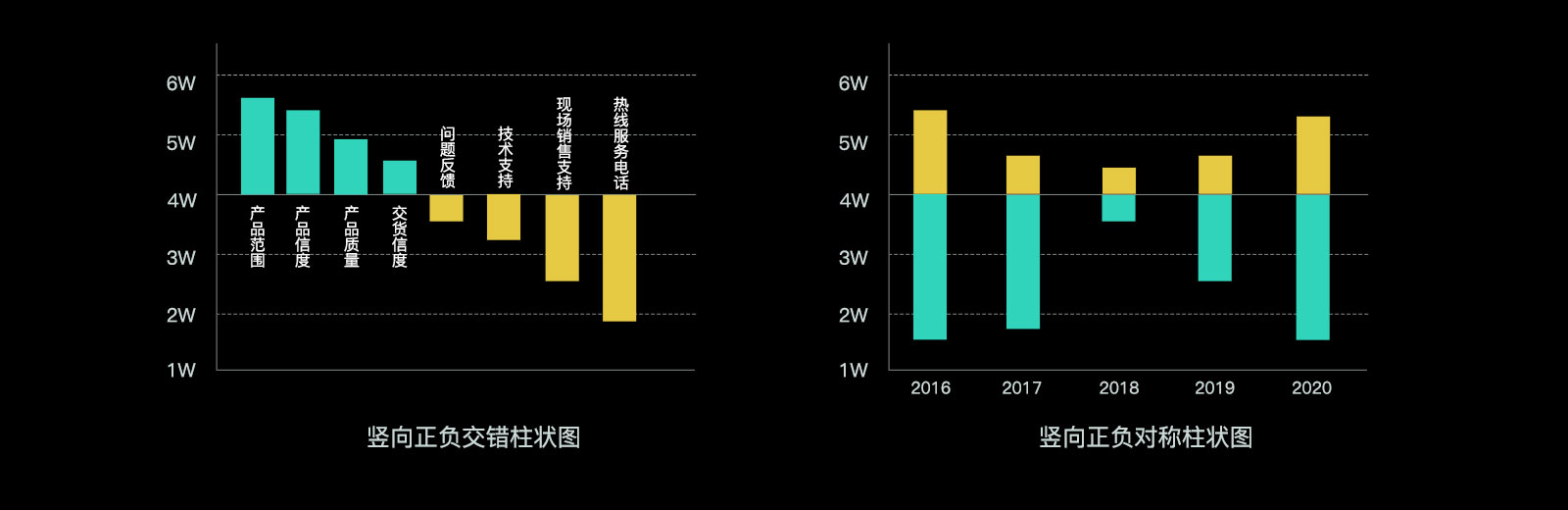

正负柱状图

正负柱状图，又名双向柱状图，使用正向和反向的柱子显示类别之间的数值比较。其中分类轴表示需要对比

的分类维度，连续轴代表相应的数值。

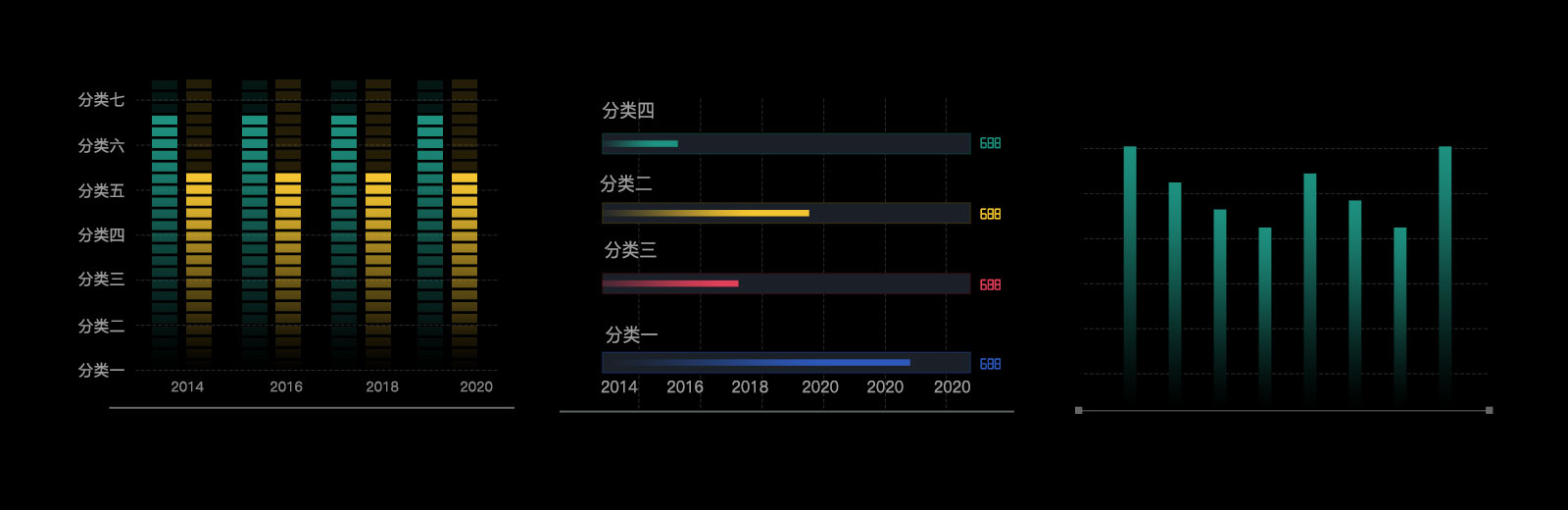

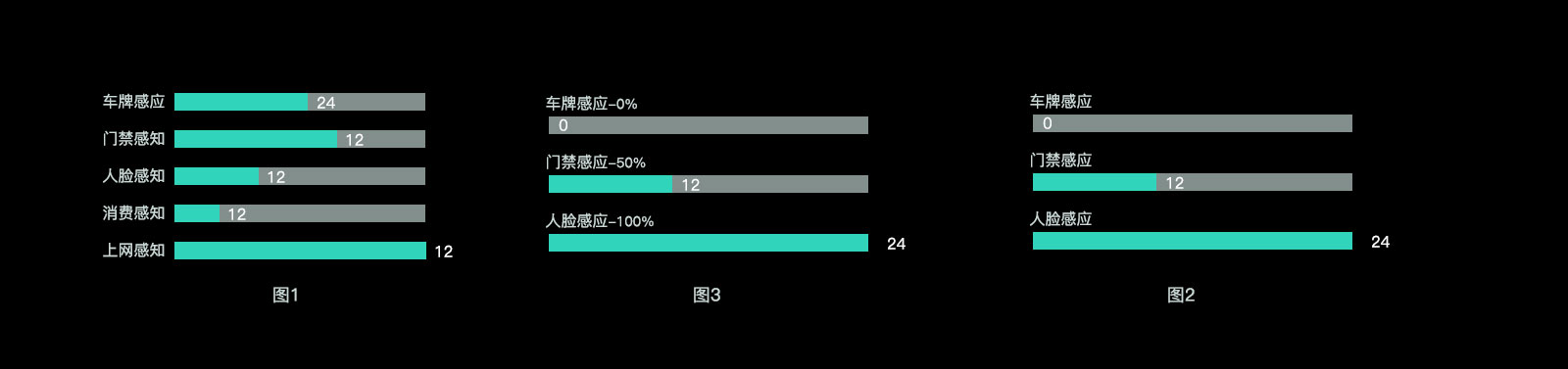

横向柱状图适用场景：

由于横向柱状图既可以展示数据的长度又可以横向比较数据相对大小，所以横向柱状图被用的频率越来越多，下面我介绍一下我理解的不同横向柱状图的使用场景。

1.不同场景分为长度/高度/数据种类不同，如果数据种类多，对长度限制少的可以运用图1。

2.如果数据种类少，且允许内容占据高度较高的话可以用图2。

3.如果数据种类少，允许内容高度较高，但是数据数量之间差距比较大的话，可以用图3。

柱状图样式扩展

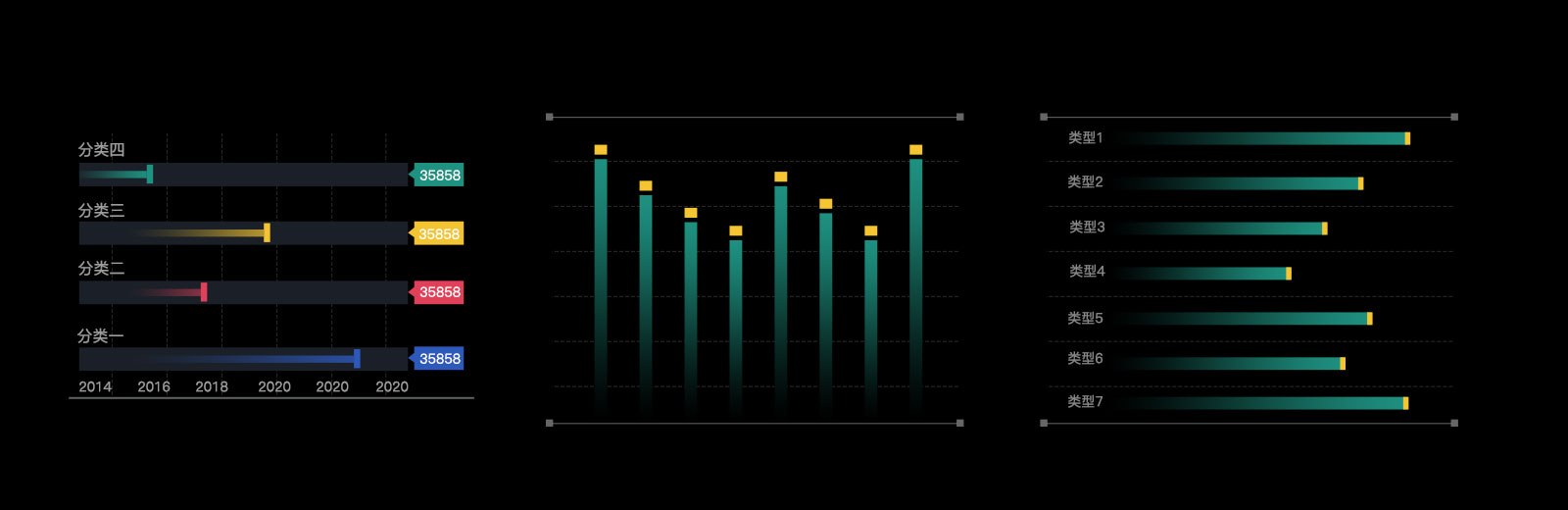

在使用柱状图时经常会因为原有柱柱状图的样式过于难看而发愁，怎样不失柱状图展示特点又会使柱状图更上档次呐，下面介绍两种修饰方式。

1.一般经常用到的修饰是给柱状图加渐变，渐变不仅可以使柱状图好看，还可以使其结尾更加明显，展示更直观。

2.可以在柱状图结尾处加矩形或者正方形装饰，在结尾处加上修饰使数字结尾处更直观，图形也更有层次性。

简介

折线图/Line chart

折线图是将排列在工作表的列或行中的数据进行绘制后形成的线状图形。折线图可以显示时间（根据常用比例

设置）而变化的连续数据，非常适用于显示在相等时间间隔下数据的趋势。

折线图的分类没有柱张图这么丰富，其大致分为：一般折线图/折线面积图/柱折图，三种类型。

基本类型

一般折线图

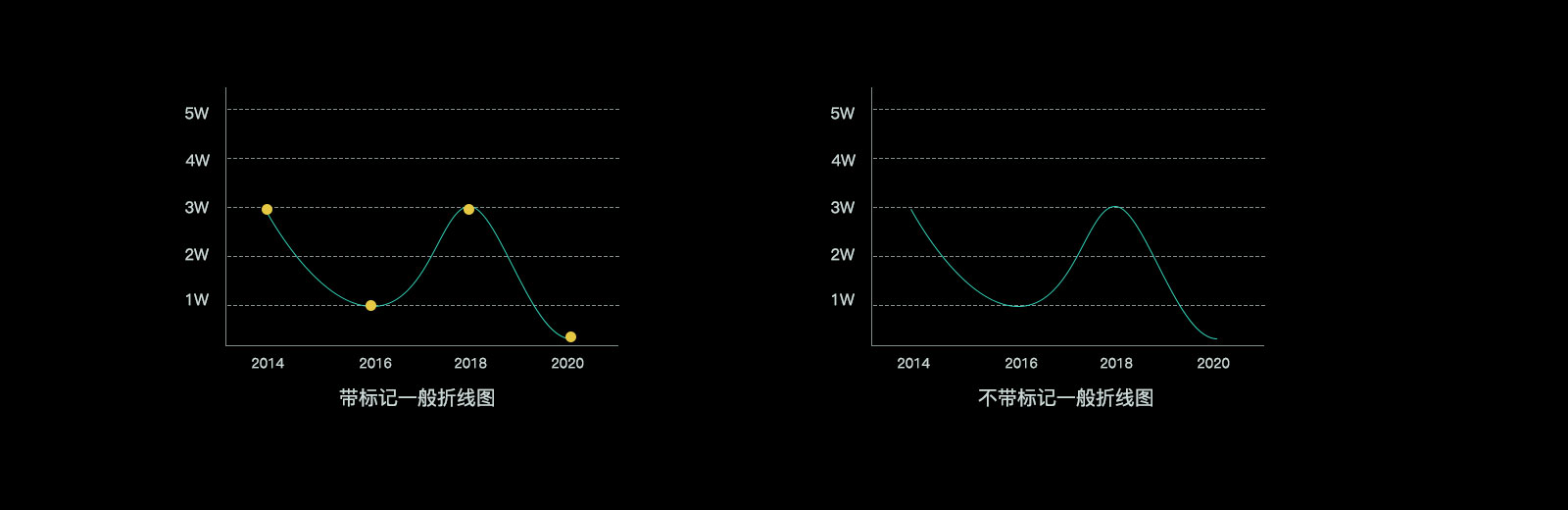

一般折线图又分为带标记的与不带标记的，不带标记的更能展示数据变化趋势，没有视觉干扰，带标记的不仅可以展示变化趋势还可以表示出数据的高度差异。

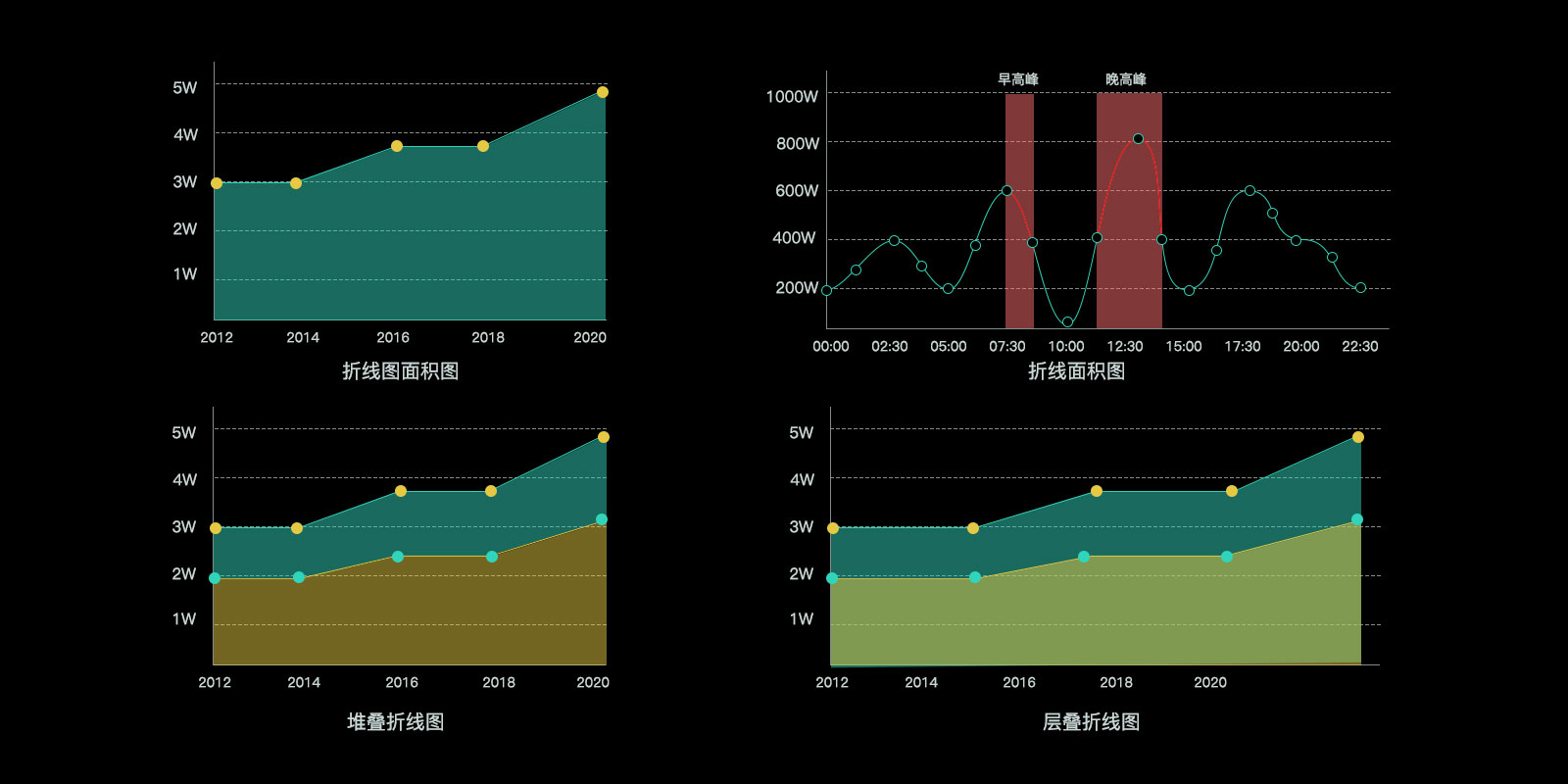

折线面积图

面积图又分为常规面积图/堆积面积图/层叠面积图。其中堆叠面积图是两种不同颜色的面积折线图的堆叠，而层叠面积图是上面的面积图会对下面的面积图颜色进行作用，就和两个图层打开，不同透明度的颜色互相影响。

折线面积图适用场景：

由于折线面积图面积相对于其它折线图占比比较大，且视觉冲击力比价强，所以对于界面面积占比比较大的折线图可以用面积折线图，例如中间大面积区域。

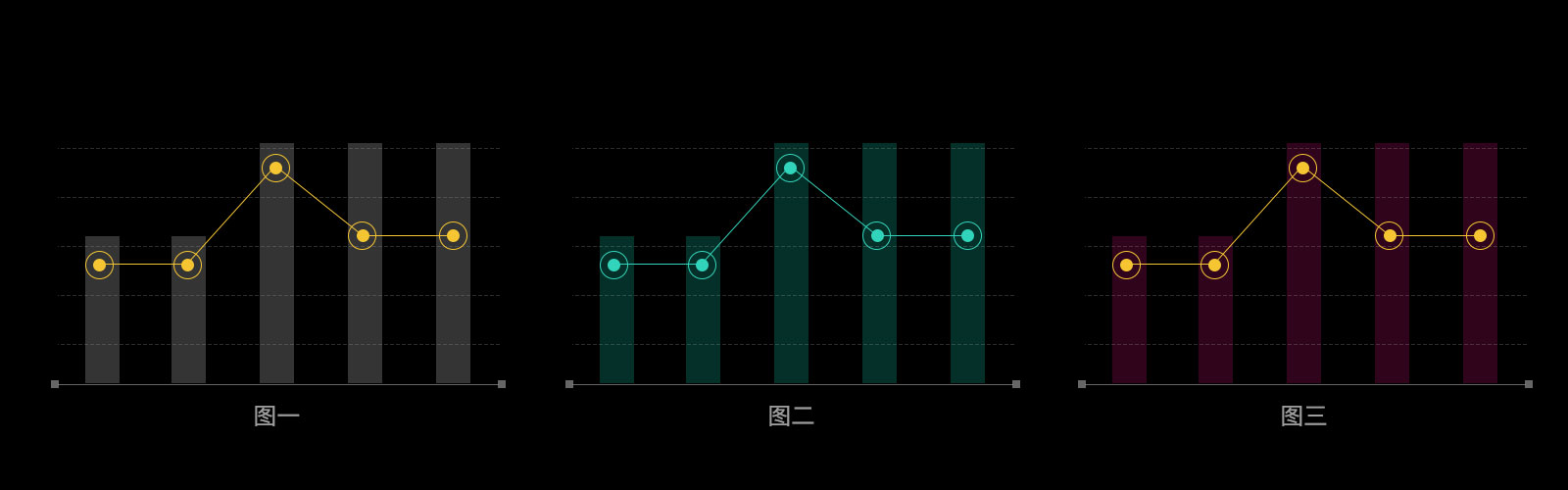

柱折图

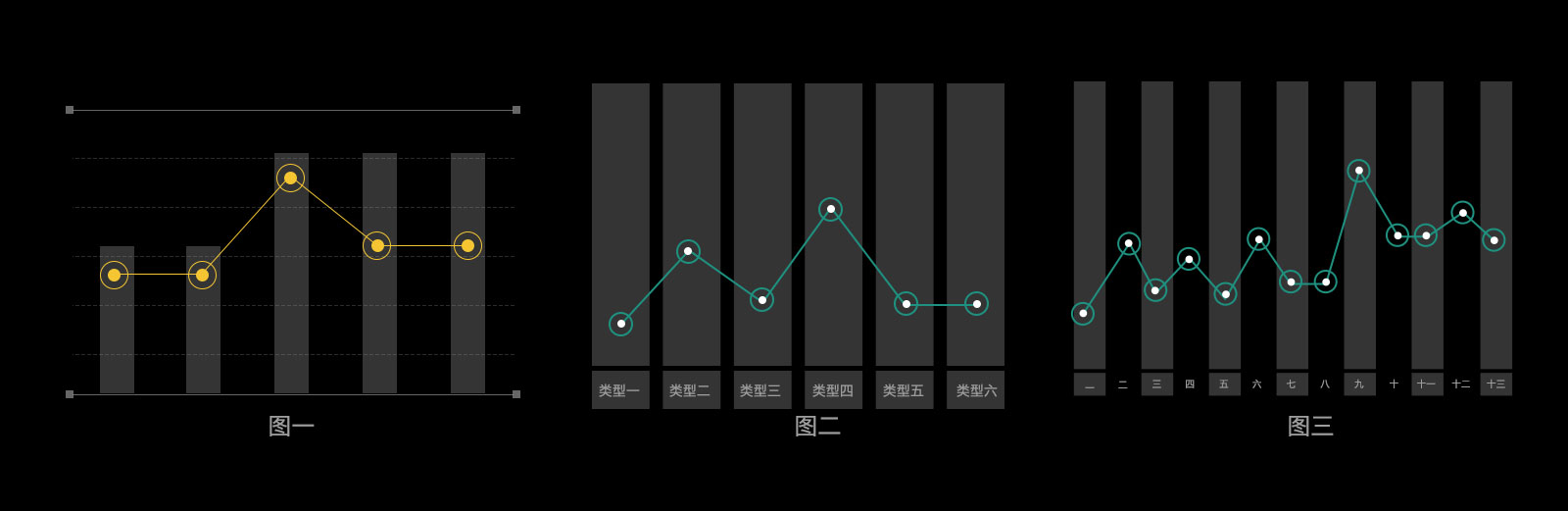

柱折图既可以表述数据的高度差异，又可以展现数据的变化趋势，但是两个结合画面丰富，相对于单独的折线图和柱状图而言其数据描述特性都相对减弱，所以如果对数据本身特征描述要求不是那么高的话可以用柱折图。在制作过程中发现柱折图的柱子适合比较暗的颜色，折线适合比较亮的颜色，这样搭配起来能给使数据表现比较鲜明。

折线图样式扩展

折线图有折线/分割线/文字/标记这几部分组成，其中改变文字样式是最一般的修饰，也是最方便修改的，除了文字还可以在其折线/分割线/标记处，寻找修饰的办法。

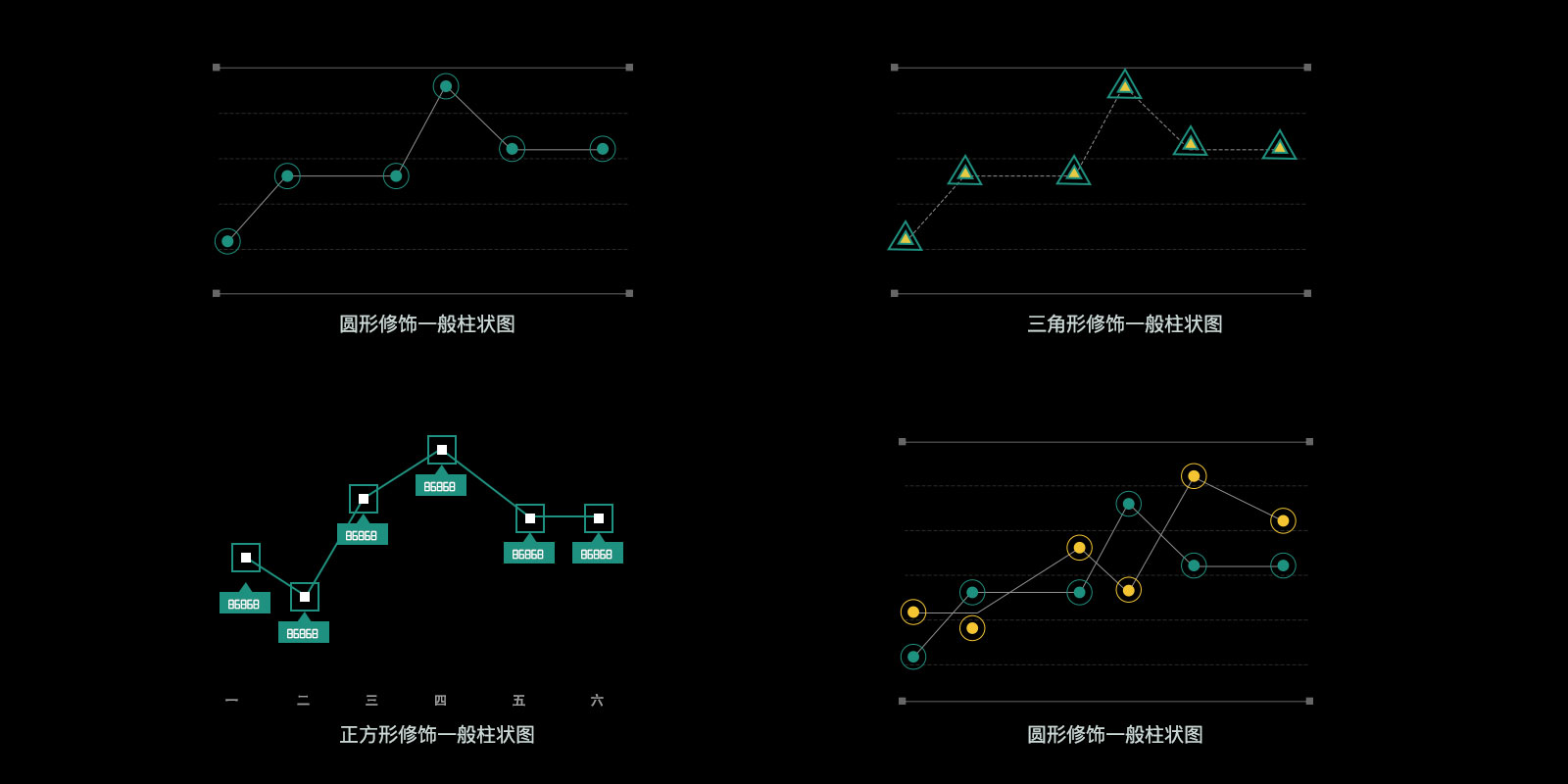

1.折线图的标记，可以使数字展现更直观，更丰富。关于标记的修饰我总结了三种：一种是三角形，一种是圆形，一种是正方形。

2.在一般折线图的分割线处也可以加修饰，使其展示更加丰富。

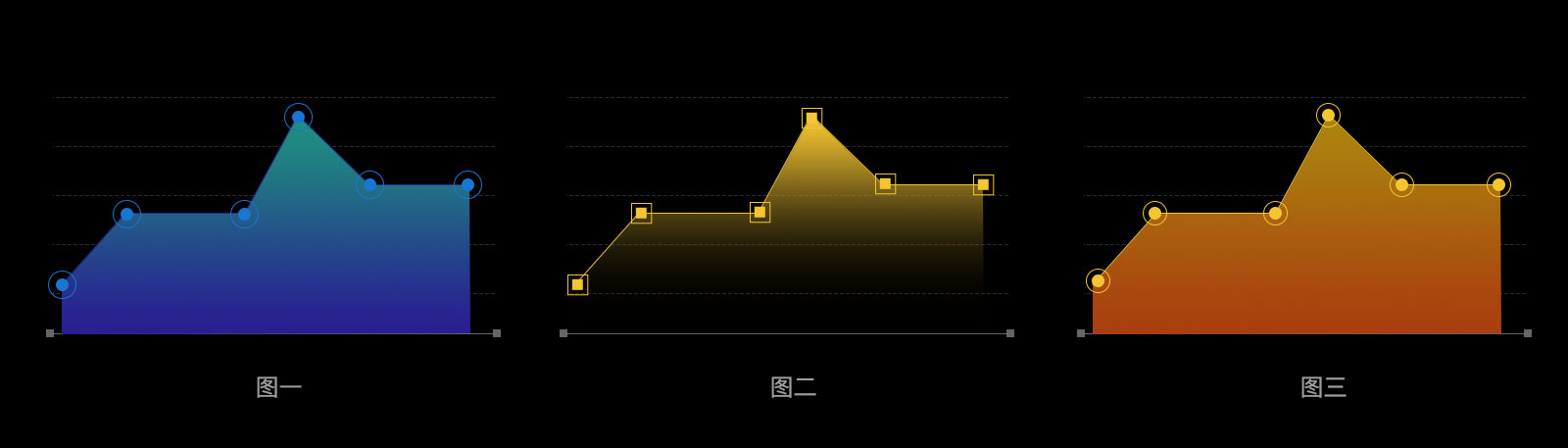

3.对于折线面积图而言，除了可以在标记处/分割线处加装饰还可以在其面上做渐变或者降低其不透明度。

简介及基本类型

饼图/Pie chart

饼图（Pie）广泛应用于各个领域，它表示不同分类的占比情况，通过弧度大小来对比各种分类。饼图可以很好地

帮助用户快速了解数据的占比分配。

饼图可以通过将一个圆饼按照分类的占比划分成多个区块，整个圆饼代表数据总量，每个区块（圆弧）表示该

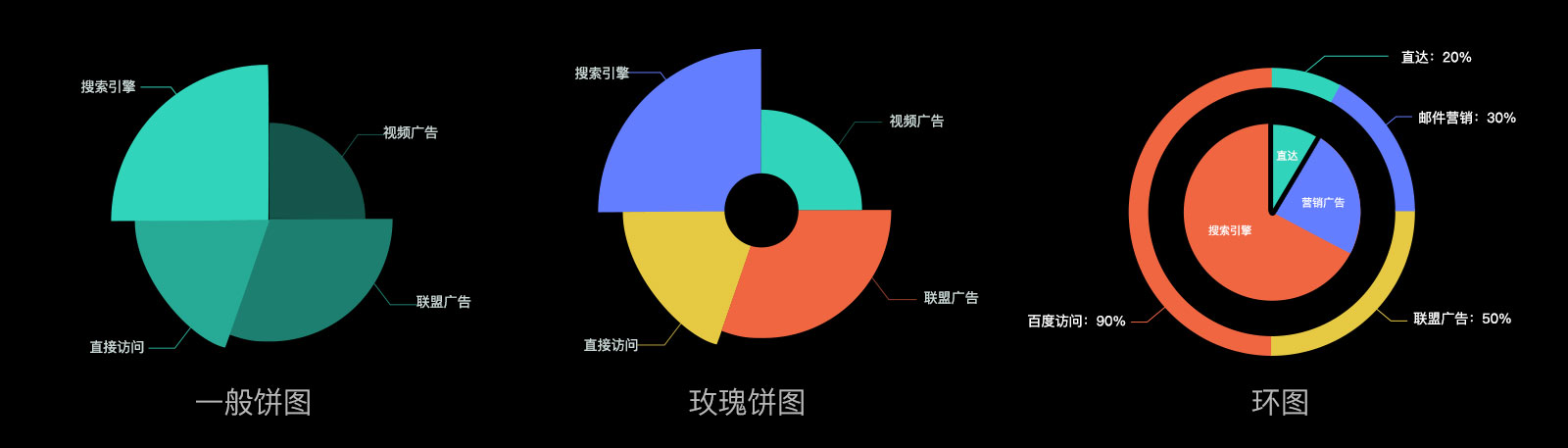

分类占总体的比例大小，所有区块（圆弧）的和等于100%。饼图相对柱状图和折线图种类较少，大致分为：一

般饼图/环图/玫瑰饼图，下面展示一下它们

基本类型详述

一般饼图/玫瑰饼图及其应用场景：

一般饼图/玫瑰饼图相比环图整体性强，占比面积大，视觉冲击力和画面饱和度都比较强，所以也比较适用于界面面积大的设计，相反环图由于面积占比小，画面饱和度弱，所以不适合界面面积比较大的设计。

环图

环图在使用时比其它两种饼图更加广泛，所以重点介绍一下环图。环图其本质是将中间区域挖空的饼图。尽管如此，环图还是有一点微小的优势：饼图整体性太强，会将读者的注意力集中在比较饼图内各个扇形之间占整体比重的关系：但如果将两个饼图放在一起，很难同时进行对比：而环图在解决上述问题时，具有让读者关注长度而不是面积的视觉效果，这样就能相对简单地对比不同的环图。

同时，环图相对于饼图的空间利用率更高，我们可以使用它的空心区域显示文本信息。

环图适用场景：

环图不适合界面中大面积一个环图展示的情况，如果界面面积比较大，数据种类多，可以表现每个种类数据的占比，此时需要多个环图来表述数据。这样既能丰富画面，也能准确表达数据。

环图的设计细节：

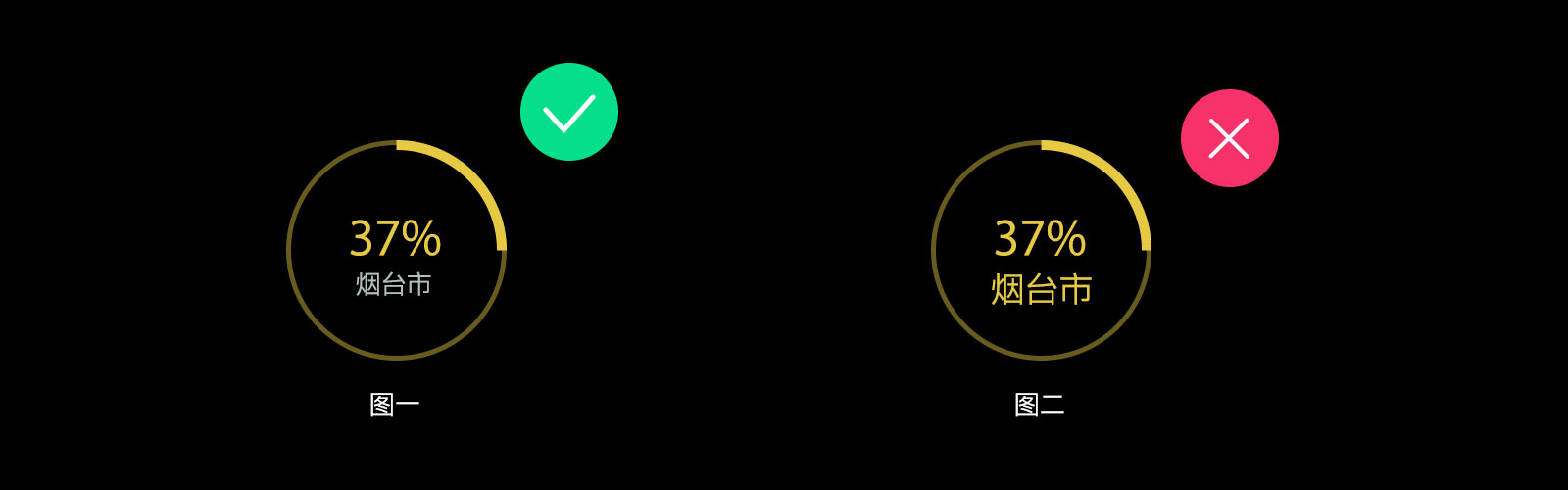

环图是中间区域挖空的饼图所以在设计中要利用好这个挖空的部分，添加一些文本信息，但是添加文本信息的时候要注意层次性，例如文本信息只是一个数字则给人含糊不清的感觉，但是数字和文字描述文字大小，以及文字颜色都一样的情况下会使设计缺乏细节，所以最好是将数字放大且颜色醒目，将文字描述缩小且文字颜色调暗。

环图样式扩展

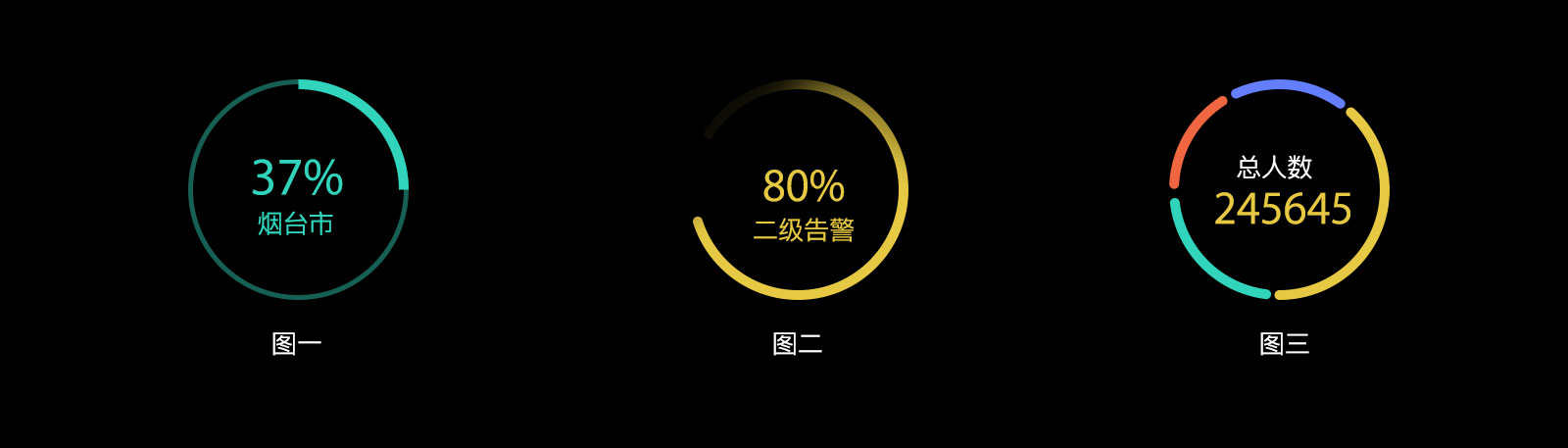

环图结构组成就是环，所以样式扩展也是在环上，一般的除了可以改变环的颜色，还可以改变环形状组成，以及在环上加装饰。

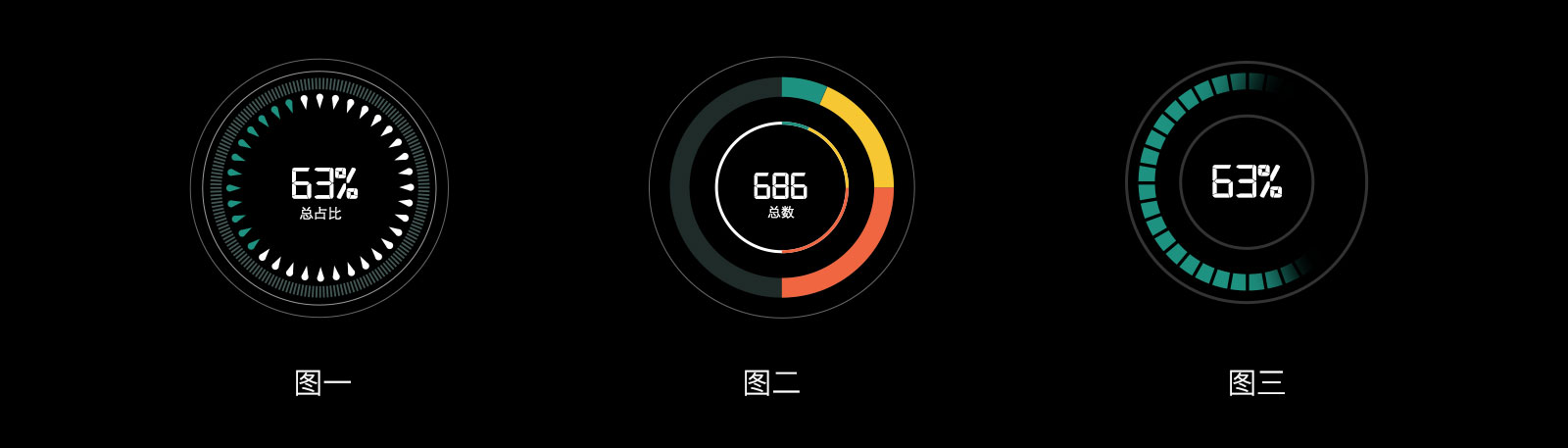

1.改变环的形状组成多种多样，例如水滴状/矩形组成的环。

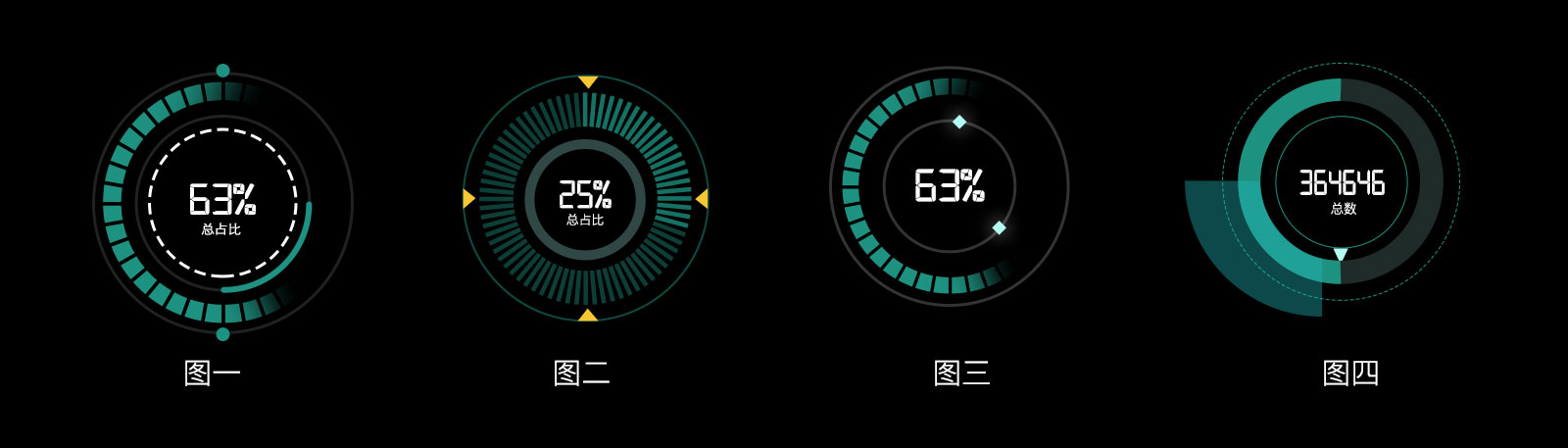

2.在环上加装饰可以在环上加矩形/三角形/菱形等不同形状的装饰，这些装饰也可以改变其颜色或者加一些模糊效果来丰富。

总结：对于各种图表的适用情况还要根据画面的整体情况进行调整，上面描述仅供借鉴，不代表这个场景一定用这种图表比较好看，同样对于图表的样式扩展同样是无限的，我只是列举了几种形式，更多样式还是有待于自己去摸索实践。（部分图片来源网络如有侵权请联系删除）
