耍好控件 | UI不会这样处理图片，哪有底气说“你丫才美工！”

图片，对于界面来说是非常关键的元素，一个优质的UI框架有时也需要图片加持。所以UI在工作中几乎无时无刻没在和图片打着交道。

区别于平面设计师和美工，UI设计师对于图片的处理可不单单只到视觉设计这一步就结束了， UI价值的体现也表现在图片线上使用的场景当中。

UI对图片的处理，一方面是考虑到数据流量成本——懂得如何做到视觉美观的同时，也要把控好文件的大小；另一方面图片的适配方案也是UI必修的一个知识点。

iOS 人机交互准则与 Material Design 就图片控件专门抽出了一个版块进行讲解。那么这次「耍好控件」专题我就来给大家理一理UI对于图片处理应该注意的那些问题。

一、倍率影响下的位图

做UI的朋友应该都知道移动设备是有像素倍率之别的，标准分辨率的显示器具有1：1的像素密度（即@1x），其中一个像素占位一个点。高分辨率显示器具有更高的像素密度，存在1.5倍、2倍或3倍的比例系数（即@1.5x、@2x、@3x）。

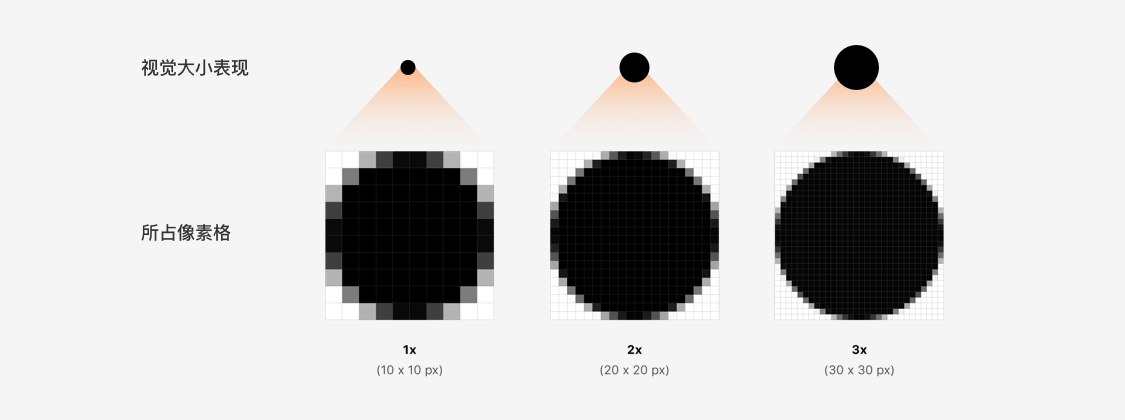

当我们在@1x下使用一张10px*10px的图片，到比例系数为2倍或3倍的设备上，将会展示为20px*20px 和 30px*30px。

所以为了保证高分辨率显示器下的图片不失真，我们需要具有更多像素数的图像。

iOS人机交互规范指导设计师： 为应用中支持的所有设备提供高分辨率图像。

但位图区别于矢量图的关键就在于此，不论是放大还是缩小一张位图，图片都会发生损伤（即失真）。但由小尺寸图片放大适应大尺寸，会发生肉眼可见的失真；而大尺寸的图片缩小适应小尺寸，失真并不会极端到让人无法接受，至少肉眼看上去还是比较清晰的。

所以我们也常用@2x或@3x来切图，以保证图片的显示质量。

@3x毋庸置疑是像素数最多的切图尺寸，向下适配@2x和@1x都不会使图片被损伤到糊掉的程度， 但缺点也正是在于像素数多，文件尺寸相对较大。

@2x可向下适配@1x，但向上适配@3x时可能会出现图像边缘糊掉的情况，在对视觉要求颇高的项目当中不被允许。 但@2x是一个可平衡图片质量和线上文件大小的一个优质方案，这也是为什么UI出稿、切图习惯使用@2x稿的原因所在。

决定用哪一个倍率交付图片文件各有利弊，就看项目侧重点在哪一个方面。

但如果你要问我，线上文件大小至于那么重要么？那你是应该了解一下为什么我说UI的价值体现之一在于控制线上文件大小了。

二、控制图片文件大小

在我的过往职业经历中，曾被要求填过一个公司前UI留下来的坑：项目经理要求我批量压缩一下线上图片文件大小，因为图片文件过大，导致公司浪费很多财力在服务器的数据请求上。

所有做互联网项目的人都应该了解一点： 从服务器请求线上的文件数据，每一个单位流量都是要付钱的。所以公司老板和项目经理是很care这一点的。那么UI在处理图片时应该如何控制文件大小呢？

我曾经在 《了解图标落地》一文中提到过，我常使用 tinypng 压缩处理位图文件，但“压缩”这一步已经是对于处理图片大小比较后期的做法了。 前期我们可以通过决策图片格式来达到控制位图文件大小的目的。

对于位图，我们在线上场景中最常使用的文件格式无非是PNG和JPEG（对于动画也会使用到GIF）。

根据iOS人机交互准则的指导建议：

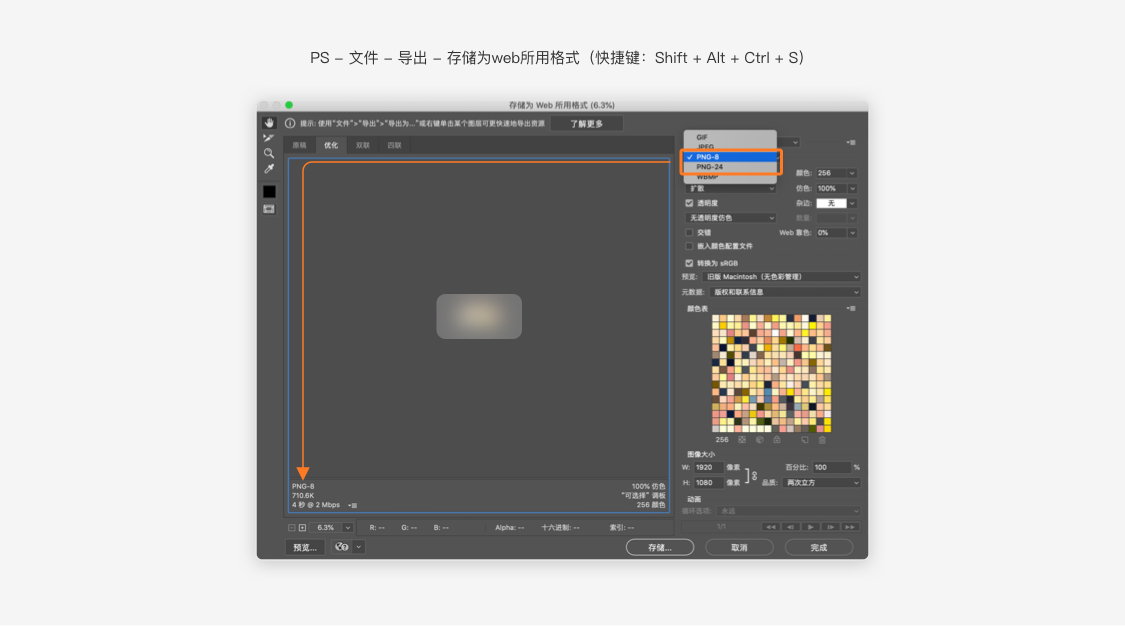

• PNG：无损文件格式，不会轻易造成细节像素模糊或输出文件变色的情况，并且支持alpha通道（透明度）。所以对于高质量图像文件建议输出为PNG格式（这也是为什么iOS强制要求系统内应用程序图标等高质量图像使用场景都必须采用PNG格式的原因）。但正是因为像素无损，PNG文件大小相对较大，这时可以对不需要全24位的PNG图像采用8位处理的做法来减小文件大小，在保证尽可能缩小文件大小的同时，也不会降低图像质量。

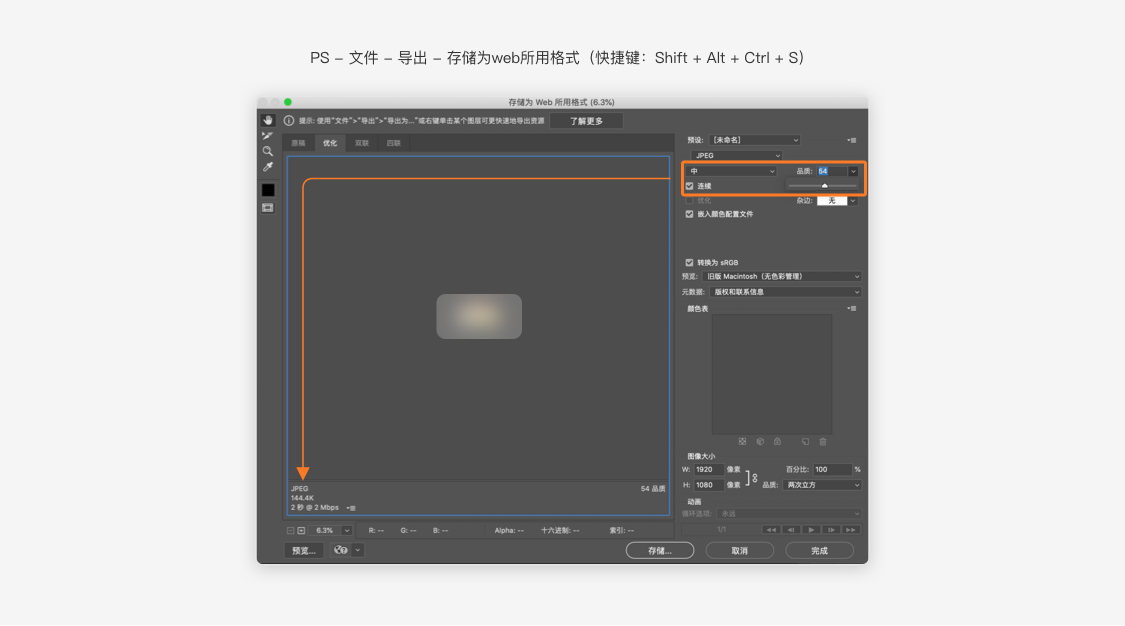

• JPEG：JPEG格式会损失掉图片中的一些像素细节，所以输出JPEG通常会比输出PNG的文件大小更小，适用于对于图片质量要求不过高的场景。并且JPEG格式支持对文件质量进行二次压缩，我们可以选择使用JPEG格式质量压缩的方式，在文件大小和图像质量之间找到平衡。




三、图片的适配

对于UI来说，图片的适配是必须掌握的一个知识点，因为我们经常会面临给前端提出各种图片适配方案的情形。如果这一块存在知识盲区，很可能造成图片适配不和谐的效果。（比方说我在 《聊聊加载等待的那些事 之 启动页 》中提到的闪屏适配方案，很多UI因为存在适配知识盲区，很可能因为找不到合适的适配方案，导致闪屏页被强制拉伸变形。）

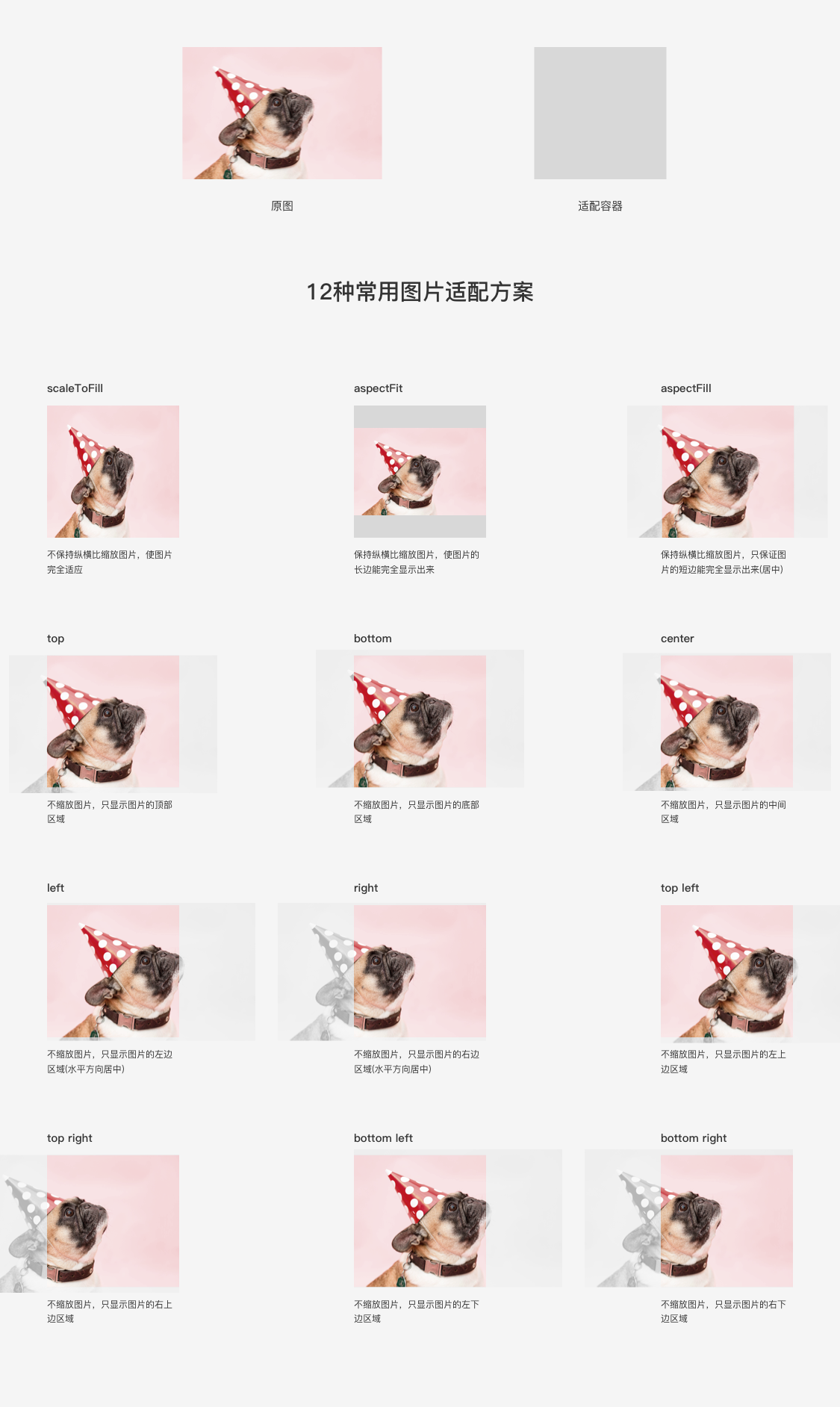

常见的图片适配的方案总结下来主要分为以下十二种：

对于不同的布局适配场景我们可能选择的适配方案不同。

对于可以前期进行干预的场景（例如用户更换头像），我们可以直接强制要求上传者进行裁剪，而不用再进行不必要的适配，并且可以帮助我们控制线上图像文件大小。
