IMD与OMD都是CMF设计行业中常见的工艺。本文一起来看一下IMD与OMD的膜片叠构。

IMD是模内装饰工艺的总称， 常见的有IML、IMR、IMT、INS、IME等，通俗来讲是把薄膜进行印刷等表面处理，之后放入模具进行注射成型，这是一种成型及表面处理一体化工艺，一种结合产品设计、模具技术与传统后加工技术为一体的制程技术。目前应用极为广泛。

OMD是模外装饰工艺，是IMD延伸的一种外观装饰工艺， 主要包括OMF、OMR等。可实现的外观效果很多，包括金属拉丝、木纹石纹、皮革质感等等。OMD将印刷技术、纹理及金属化特性完美结合，是一种3D表面装饰技术，可做出更立体、高度较大的3D曲面产品。

关于IMD与OMD，大家也可以查看文章：一文了解，IMD|IMT|IME|OMD|OMF等工艺，不要再傻傻分不清了

一、IMD膜片叠构

IMD之IML膜片叠构
硬涂层/HC	8-10um
PET PC PMMA 透明背印	125-188um
印刷层油墨/INK	1-2um(宝龙帝国)
接着剂胶水/AD	5um

总结：模内装饰

1. 洁净化车间，薄膜裁料+印刷+油墨干燥+贴膜+冲孔+高压高温成型+裁切=放入模具注塑；

2. 特点：膜片制作周期短，可多重色彩，表面薄膜耐磨，油墨在薄膜背面，可使产品表面被刮花和耐摩擦，并长期保持颜色鲜明不易退色；

3. 表面硬度达到3H，而且越摸越亮；

4. 前期周期长，膜片可自主开发，膜片易变形，胶片脱落不良高。

IMD之IMR膜片叠构
硬涂层/HC	5um
离型层	2-4um
印刷层油墨/INK	1-2um
接着剂胶水/AD	5um
PET基材	38-50um

总结：模内装饰

1. 洁净化车间图案印刷在薄膜上，通过送膜机将膜片精确送入模具型腔内进行注塑，注塑后油墨层与薄膜分离，油墨层保留在塑件表面而得到纹理装饰图案；

2. 一体成型多色彩，可靠性测试高，自动化良率高；

3. 表面硬度可达3H铅笔硬度；

4. 模具为倒装模；

5. 供应商少，采购周期长。

IMD之INS膜片叠构
硬涂层/HC	8-10um
ABS基材	125-188um
印刷层油墨/INK	500um
接着剂胶水/AD (具体依注塑材料而定)	5um

总结：膜内装饰

1. 洁净化车间，薄膜加热+吸塑/高压成型+冲切=放入模具内注塑；

2. 膜片3D高拉伸，能倒扣包膜，木纹及金属效果，胶件缺陷可覆盖，环保；

3. 吸塑/高压成型模与注塑模匹配最为关键，否则会发生溢料缺料；

4. 如果有倒包，冲切模设计非常关键；

5. 无需像IMR一样倒装模，需要考虑模具定位问题；

6. 供应商少，采购周期长。

IMD之IMT膜片叠构
硬涂层/HC	5um
离型层	2-4um
印刷层油墨/INK	1-2um
接着剂胶水/AD	5um
PET基材	50-200um
PC基材	80-100um

总结：模内装饰

1. 洁净化车间，IMT可理解为IMR工艺3D成型后采用IML注塑成型后撕掉PET载体，在塑胶表面留下3D光学纳米装饰层，与传统IMR增加3D光学纹理和PVD彩色膜层，弧度大，实现三维，渐变R角装饰效果；

2. 表面耐刮擦耐腐蚀表面3D光学纹理可使塑胶表面炫彩夺目，提升产品视觉体验；

4. IMR35-50um薄软不好放模具，IMT将基材加厚后切片放入模具抽真空出轮廓注塑；

5. 难度在可拉伸可离型膜材生产，进口膜材较贵，国内厂商在传统离型膜或UV压印研发中，还未量产。

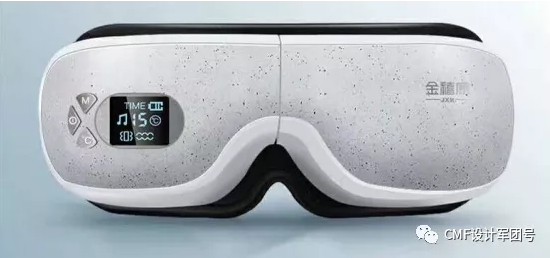

二、OMD膜片叠构

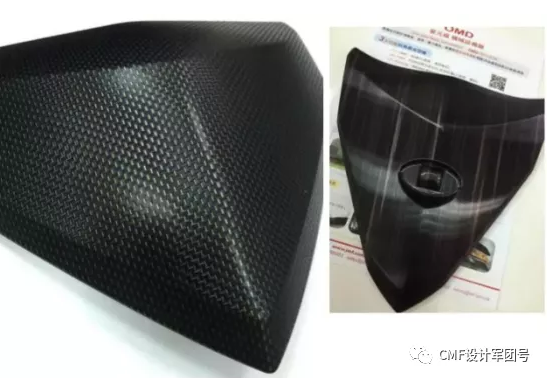

OMD之OMF膜片叠构
硬涂层/HC	10-20um
ABS PC基材	200-400um
印刷层油墨/INK	2-3um
接着剂胶水/AD	30-50um

总结：模外装饰

1. 洁净化车间运用压差披覆装饰技术，量产无需模具+注塑机，只需工件+简单治具即可快速打样；

2. 膜片实现三维高拉伸贴合并可实现倒包第三边效果；

3. 不同膜片可实现多种色彩不同纹理，不同触感多种装饰效果；

4. 环保，降低VOC排放；

5. 新工艺，新技术，产业链不太完善，供应商少，采购周期长。

OMD之OMR膜片叠构
离型载体PO膜	80 100 150um
离型层	2-3um
纹理/硬涂层/HC	5-10um
印刷层油墨/INK	3-6um
接着剂胶水/AD	10-20um

总结：模外装饰

1. 洁净化车间运用压差披覆装饰技术，量产无需模具+注塑机，只需工件+简单治具即可快速打样；

2. 膜片成型后只需撕开膜材即可将不同油墨纹理转印至工件表面，可实现多种色彩，不同纹理转印装饰效果；

3. 装饰后工件表面可靠性高，硬度高；

4. 成型后除边容易；

5. 环保，降低VOC排放；

5. 新工艺，新技术，产业链不太完善，供应商少，采购周期长。
