40份 优秀 建筑分析图 参考图纸

导言：分析图是一个设计项目最直观的表达，是设计理念的体现，分析图主要的是逻辑，其二是分析图的种类和风格，不同种类的分析图怎么表达，需要用什么图表达则是我们需要思考学习的。

今天为大家分享40份优秀的建筑分析图图纸分享，也为大家讲解一下我们在建筑分析图中应该注意什么。

diagram建筑图解类型介绍

解释主要设计理念
将设计简化为主要决策/移动
提供清晰，易于理解的项目视图

轮廓线 ：一般在AI的分析图中会用到较多，这种线另一个用的多的地方是diagram的单个小形体。比如BIG，主体马上就从背景中出来了。

虚实关系

创造强烈的图形对比，突出强烈的物理对比
通常被称为“figure ground”或“实体+虚空”

强调差异

突出设计框架内的差异，用图表进行强调
有时为某些想法或区域进行“颜色编码”，添加颜色

箭头及流线

使用箭头/流线/等，通过绘图强调运动/观点/等。

运动

展示人/居民如何随着时间的推移穿过空间

转变

通常是“这就是通常的做法”加上“如果以这种方式完成的话”，可以被称为“假设”图

前期分析

前期分析是设计的基础，准确的分析是设计的前提，前期分析包括图表制作、数据可视化、现状分析、区位分析、周边环境分析、发展轴线等一些重要的分析

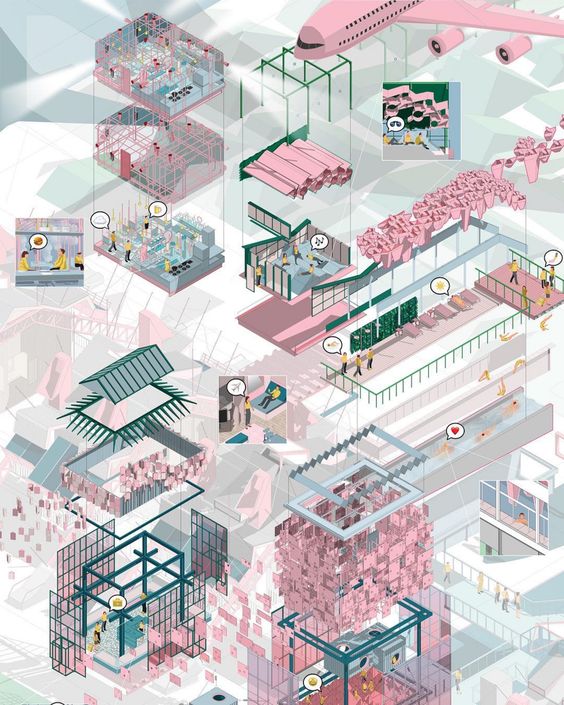

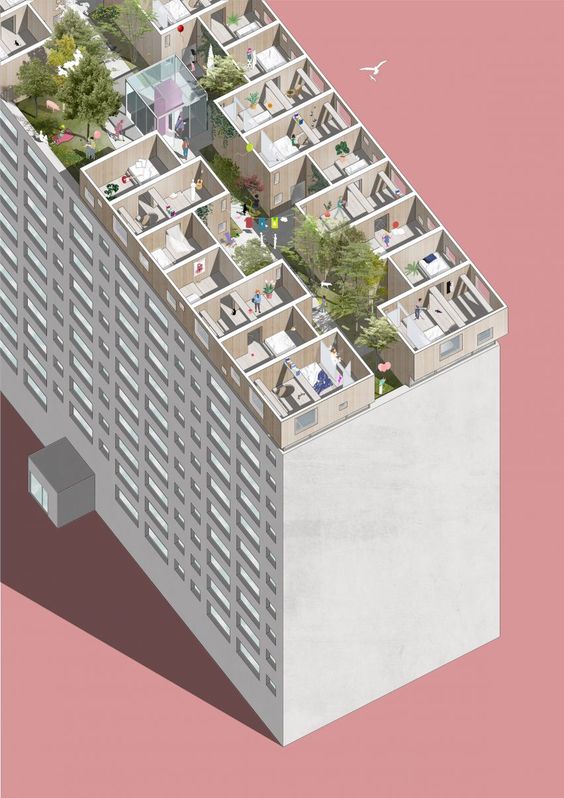

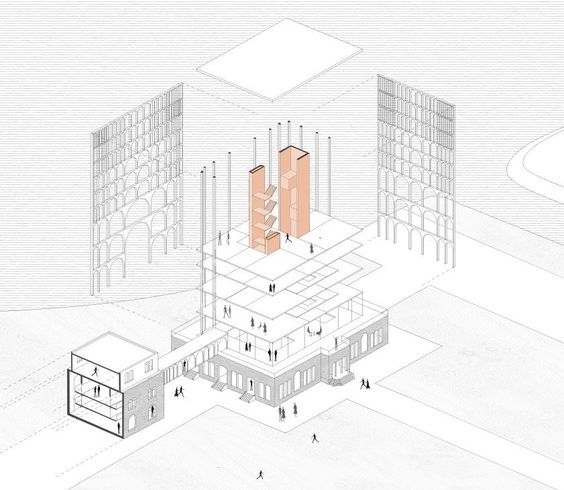

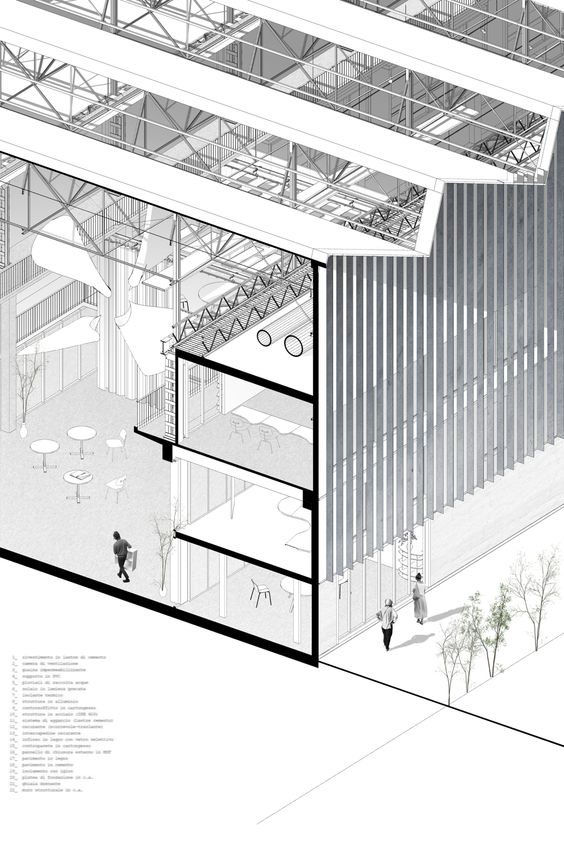

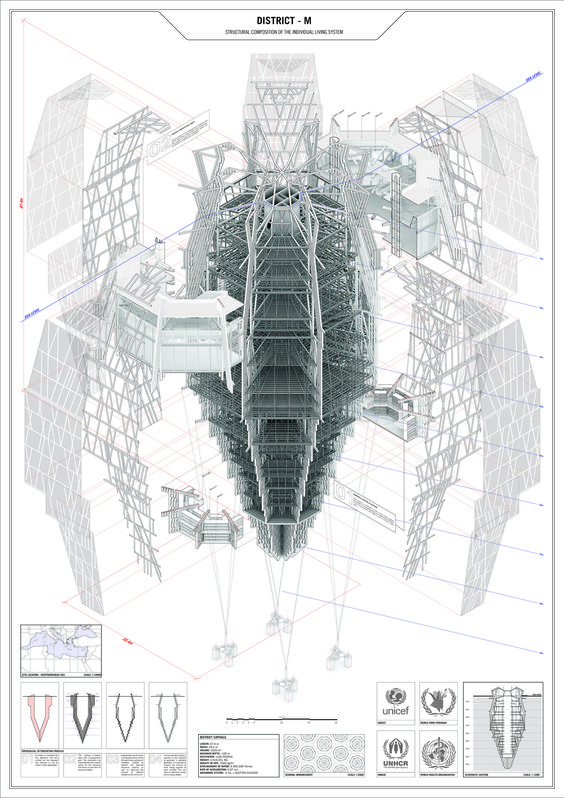

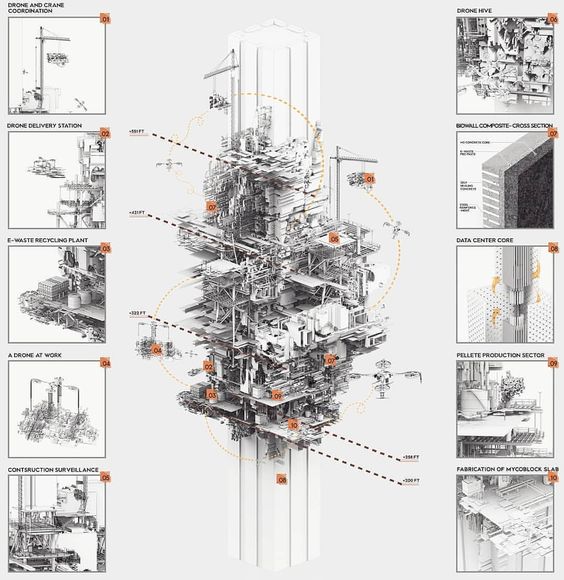

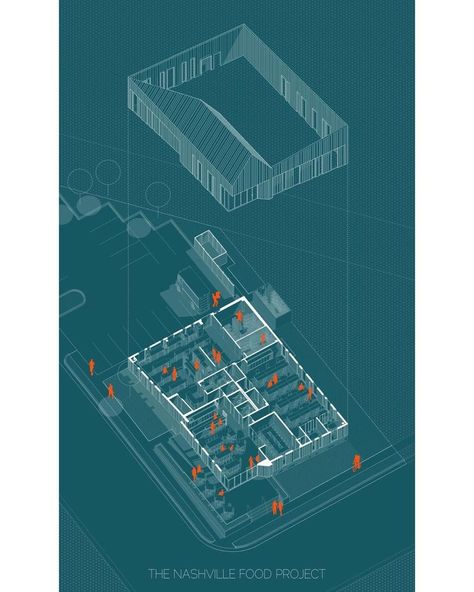

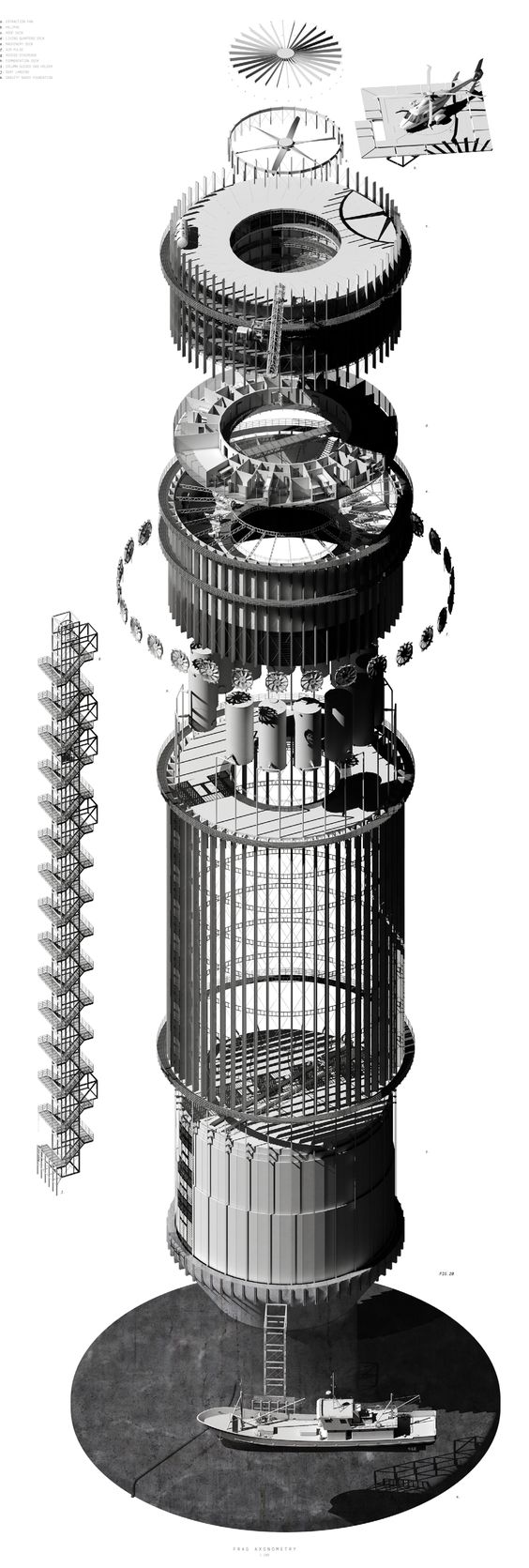

强调组件

强调建筑物的组成部分
显示结构，机械或其他重要设计特征

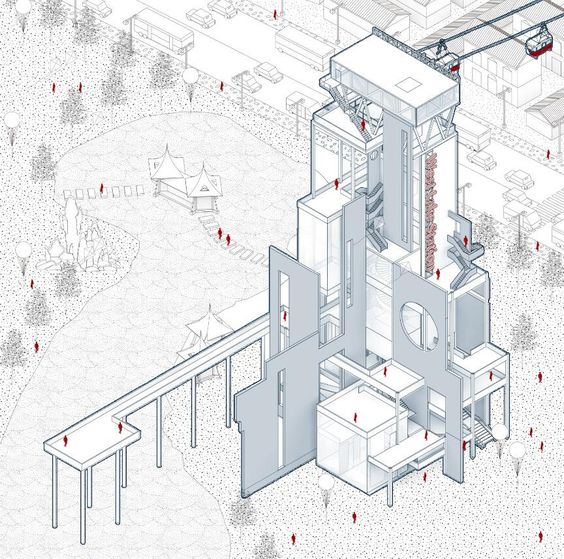

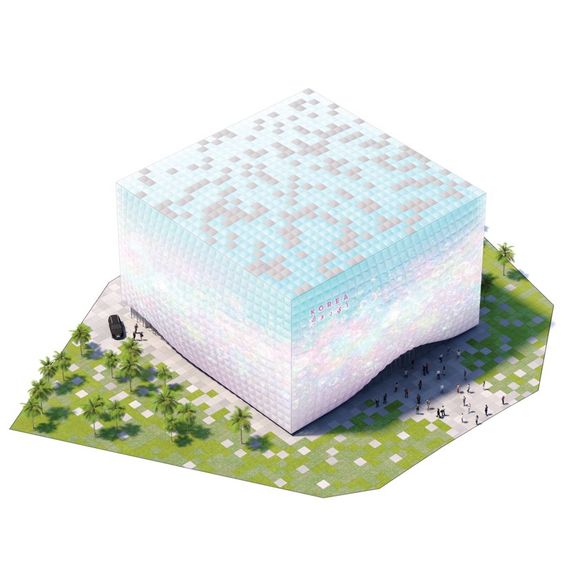

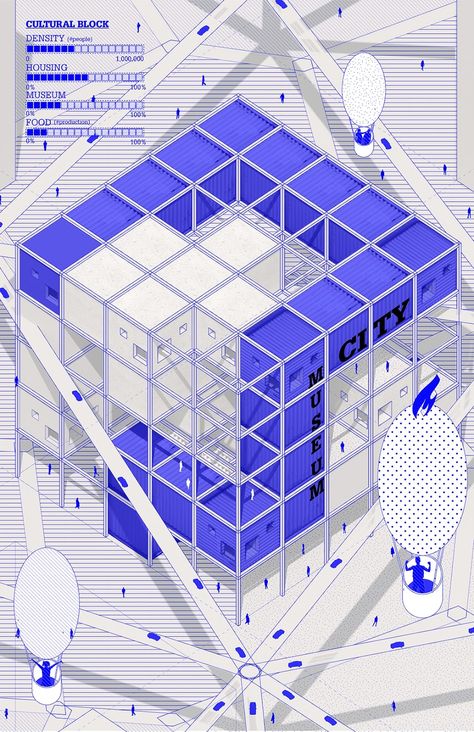

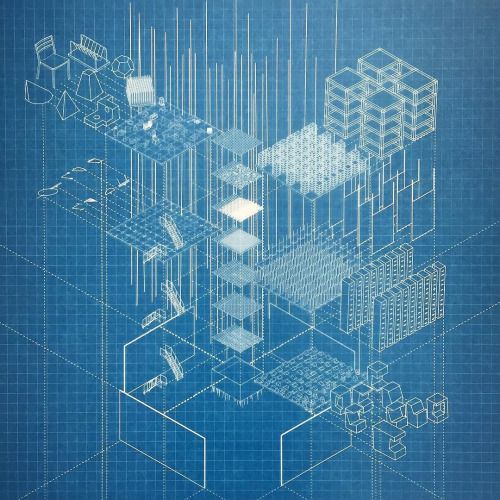

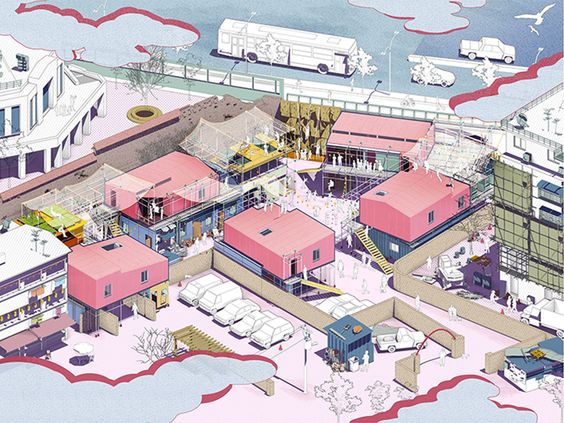

通常在轴测或爆炸轴测视图中

轴测图或是效果图相对于平面图来说，会有更丰富的光影表现和深浅进深的不同，对画面的丰富性和要求也相对较高，在处理时更加注重细节的表达。所以如果想画好一个好的效果图，不仅仅是技术上的提高，还需要有对图面构图，色调，光影等更深刻的认识和处理。更直观了解建筑内部空间。

建筑装饰线或者可见线：较浅的一类线，建筑上或者设计上的一些细节和装饰的表现。比如砖块，家具，窗框，遮阳这种，烘托气氛，体现细节即可不用太突出。

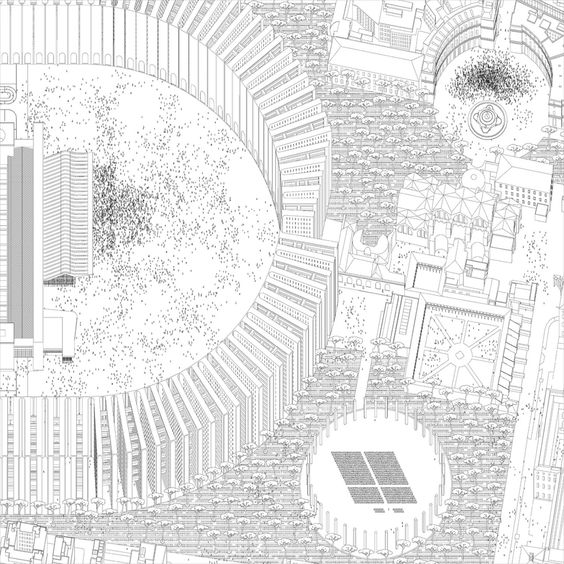

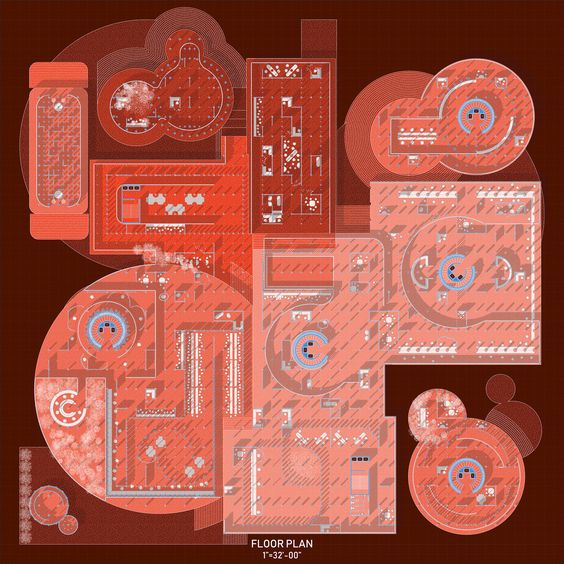

平面图

在对纹理的处理上，可以通过叠加等图层混合模式进行效果的调整，也可以利用滤镜，滤镜库中的不同艺术效果进行尝试。注意整体平面图的色调与明暗的处理。

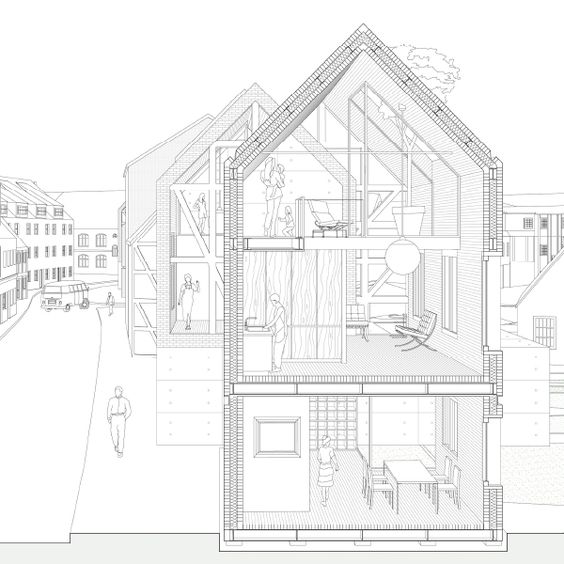

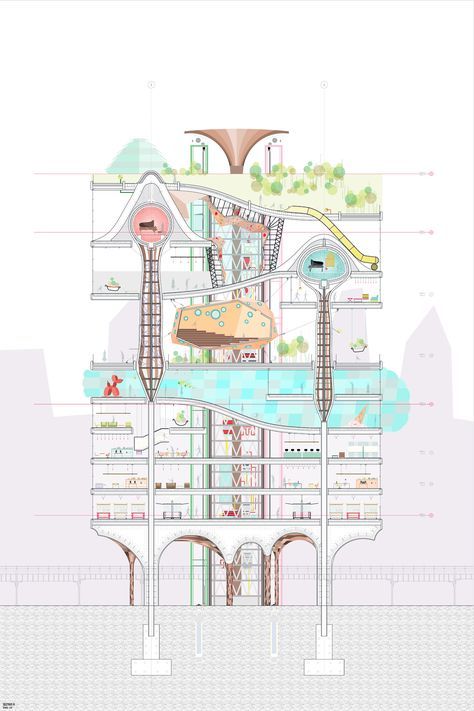

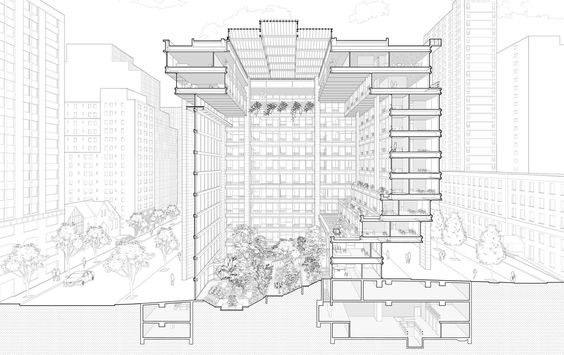

不管是平面图，剖/立面还是效果图，线稿图都是基础。line weight的深浅对比，可以突出空间的通透性与布局关系，能够在图上就读到空间关系。

其他类型的建筑分析图

形体生成图，流线分析图，功能分析图，场地分析

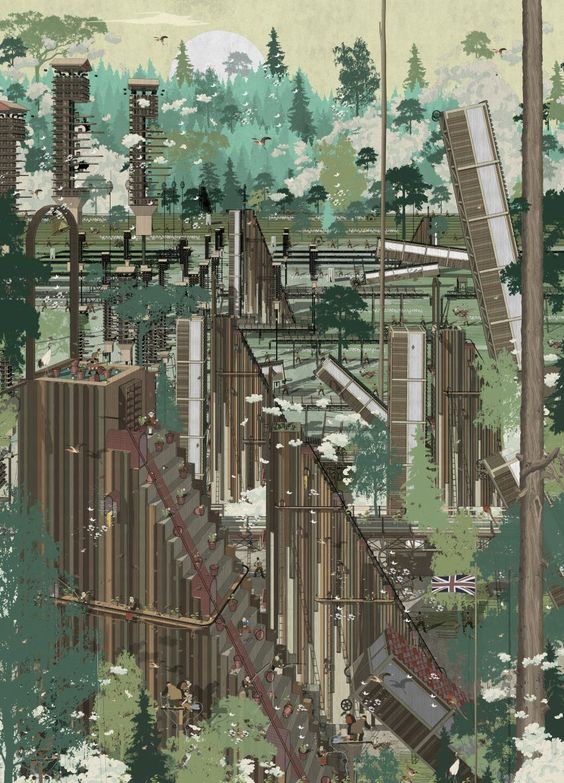

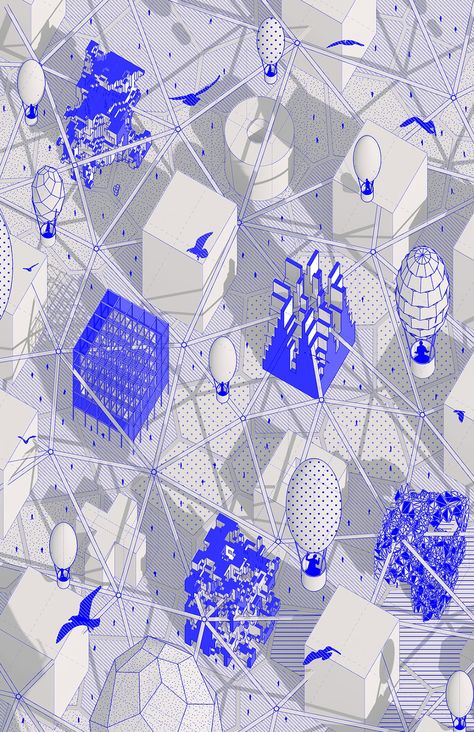

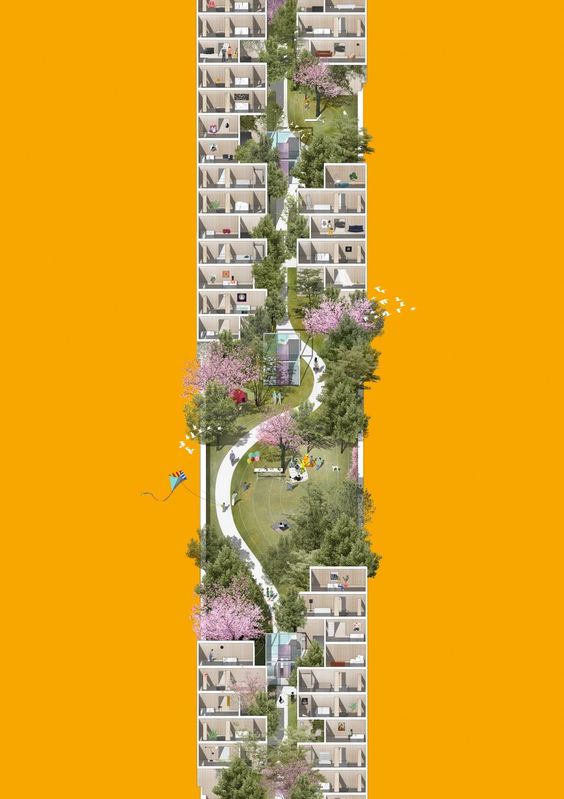

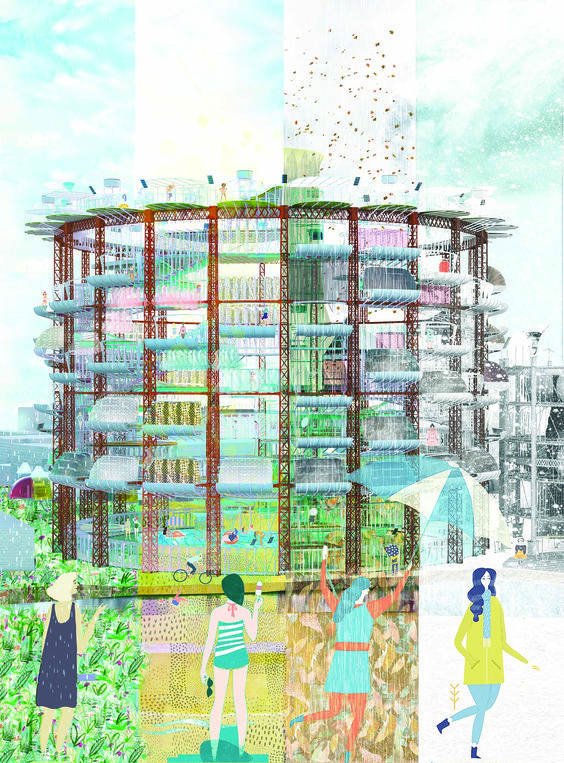

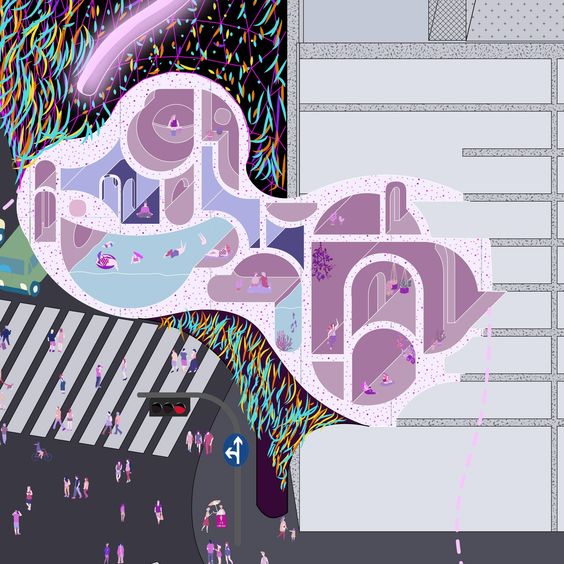

40份优秀建筑分析图图纸分享
