blender瞎玩5:自制刚性绑定插件(二) 一键创建骨骼

(1)

昨天发的v1.2版有个缺陷，就是骨骼要自己手摆，62根骨骼每次都要手摆想想还有点麻烦，

于是我就想把这部分自动化了，结果实行起来还真不容易，毕竟我没学会几个命令，

不过边看老外教程边做了一天，终于完成了

(2)

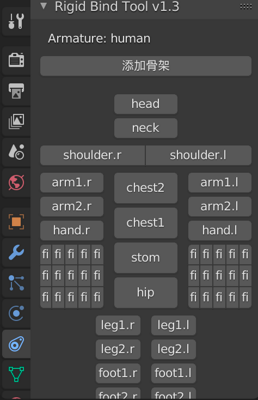

现在界面是这样的，新增了一个添加骨架按钮

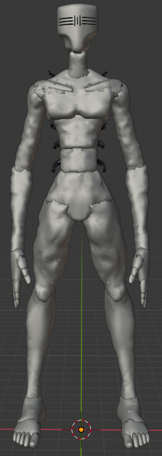

现在绑定就方便多了，先准备一个人型角色，身体各部位都是分离的物体

点击添加骨架后，效果如下

我这里骨骼和模型的尺寸都是 180m ，因为这是daz3d和marvelousdesigner的默认尺寸。

然后稍微调整一下骨骼

然后就可以绑定了，点一下物体，点一下按钮

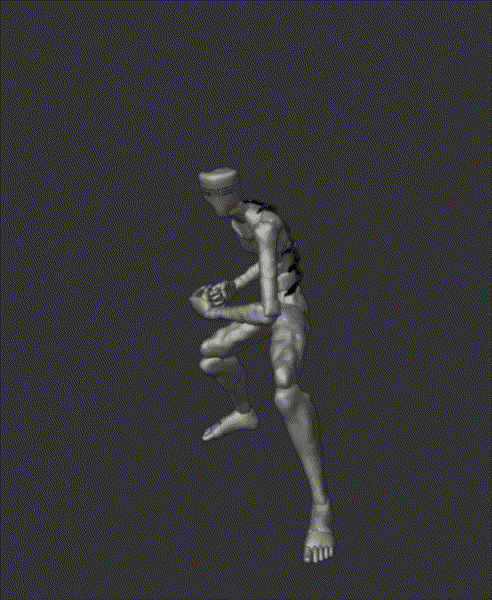

加个动作试试看

似模似样嘛

(3)

我发现做这种简单脚本，最困难的是找命令

以下贴出需要的命令

[1]

定义变量

armature_name="human"

bone_name，parent_bone，head_position，tail_position的值写在一个组里了

需要提前定义好的数据有，本层骨头名称，上层骨头名称，骨头根位置坐标，骨头尖位置坐标

b_p=(

("","hip",(0,3.6,105),(0,0.1,117.8)),

("hip","stom",(0, 0.1, 117.8),(0, -1.3, 126.6)),

...

...

)

以下为需要用“保持偏移”模式的骨头

offset_bone=(

"shoulder.r",

...

...

)

[2]

创建骨头写成一个函数：add_bone(parent_bone,bone_name,head_position,tail_position)

bpy.ops.armature.bone_primitive_add(name=bone_name) # 在编辑模式增加骨头

data_editbone=bpy.data.armatures[armature_name].edit_bones[bone_name] # 一个bone TYPE

bpy.data.armatures[armature_name].edit_bones.active=data_editbone # 给骨头命名，超麻烦

bpy.context.active_bone.head = head_position # 骨头根位置

bpy.context.active_bone.tail = tail_position # 骨头尖位置

data_editbone=bpy.data.armatures[armature_name].edit_bones[parent_bone]

bpy.data.armatures[armature_name].edit_bones.active=data_editbone # 激活某根骨头

bpy.ops.armature.parent_set(type='OFFSET') # 骨头间连接，类型为保持偏移

经验：这里有个很坑爹的问题，在连接骨头时，本来应该选中本层骨头，加选上层骨头，执行连接，这时本层骨头仍保持激活状态。        但是代码里是反着的，对本层骨头操作完后，需要“激活”上层骨头，而使用“选择”命令则是无效的

[3]

这个函数要加入条件，当遇到hip即最上层骨头时，不赋予父级。然后遇到肩膀，手指，大腿等位置是选择保持偏移模式

    if bpy.context.active_bone.name != "hip":



        if bone_name in offset_bone:

            #bpy.data.objects[armature_name].data.edit_bones[parent_bone].select = True

            #bpy.data.objects[armature_name].data.edit_bones[bone_name].select_tail = True

            #bpy.data.objects[armature_name].data.edit_bones[bone_name].select_head = True

            data_editbone=bpy.data.armatures[armature_name].edit_bones[parent_bone]

            bpy.data.armatures[armature_name].edit_bones.active=data_editbone

            bpy.ops.armature.parent_set(type='OFFSET')



        else :

            data_editbone=bpy.data.armatures[armature_name].edit_bones[parent_bone]

            bpy.data.armatures[armature_name].edit_bones.active=data_editbone

            bpy.ops.armature.parent_set(type='CONNECTED')

[4]

其他命令写成另一个函数：add_armature()

bpy.ops.object.armature_add() # 创建骨架

bpy.context.active_object.name = armature_name # 命名骨架

bpy.data.objects[armature_name].data.name = armature_name # 命名下一层级

bpy.ops.object.editmode_toggle()

data_basebone=bpy.data.objects[armature_name].data.edit_bones["Bone"]

bpy.data.objects[armature_name].data.edit_bones.remove(data_basebone) # 删除默认骨头

[5]

这个函数要加入循环，自动生成所有62个骨骼

x=0

length=len(b_p)

for x in range(length):

    add_bone(b_p[x][0],b_p[x][1],b_p[x][2],b_p[x][3],) # 执行上一个函数

    x=x+1

[6]

最后把下面这个class添加到按钮里

class AddArmature(bpy.types.Operator):

    bl_idname = "add.armature"

    bl_label = "Add Armature"

    def execute(self, context):

        add_armature()

        return {'FINISHED'}

大功告成！

关于省略的步骤，请自行参考文章右下角的附件代码

关于class或函数怎么使用，插件怎么制作，请参考上一篇文章“blender瞎玩4:自制刚性绑定插件”

(4)

贴上新版代码以供参考

取名为 Rigid Bind Tool v1.3 版！
