CMF | 作为汽车产业链的一员，你要了解INS和IML工艺

产业的发展离不开CMF（色彩、材料、工艺）

在汽车内饰工艺中，INS和IML应用较为广泛，但因为两种工艺非常相似，很多朋友容易混淆，本文，我们从以下几个方面，深入了解一下这两种工艺。

• 什么是IML和INS？

• 两种工艺具体有何区别？

• 两种工艺在汽车中的应用案例

• 工艺发展前景如何？



 一、什么是IML和INS？



IML和INS同属于IMD（模内转印技术），两种工艺非常相似，大体都是 先成膜、再裁切、最后注塑成型，我们先来简单介绍一下。

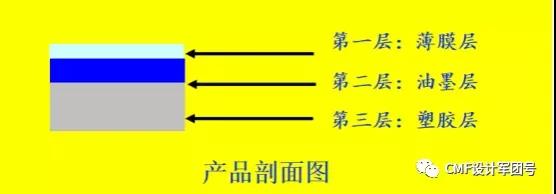

IML：IML也叫模内镶件注塑，是将印刷（一般是平面印刷）好的膜片通过高压或吸塑等成型，之后裁切，此时与产品外表面形状一致，将膜片置入模具内，再通过材料注塑与膜片一体化成型，一般产品有 三层结构： 膜片层、油墨印刷层、塑胶基材。

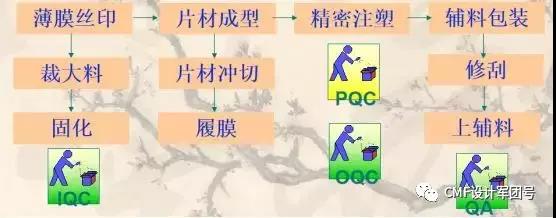

IML整个工艺流程如下图所示，主要包括四个大流程，具体为：裁料（按预设定尺寸裁剪方形块）→印刷（一般为丝印）→固化油墨（干燥固定）→贴膜（防止薄膜表面损坏）→裁切成型（冲切冲孔高压成型等）→精密注塑→辅料包装



INS：INS也叫嵌片注塑工艺，与IML极为相似，是将转印好的膜片通过高压或吸塑等成型，进行三度拉伸，之后裁切，此时与产品外表面形状一致，将嵌片置入模具内，再通过材料注塑与膜片一体化成型。

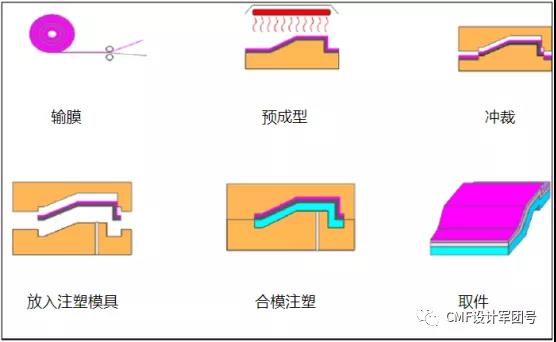

INS整个工艺流程如下图所示，与IML大体相同。



除此之外，IMD包含的工艺还有IMR、IMF、IME、IMT等，详情可以点击文章查看： 一文了解，IMD|IMT|IME|OMD|OMF等工艺，不要再傻傻分不清了

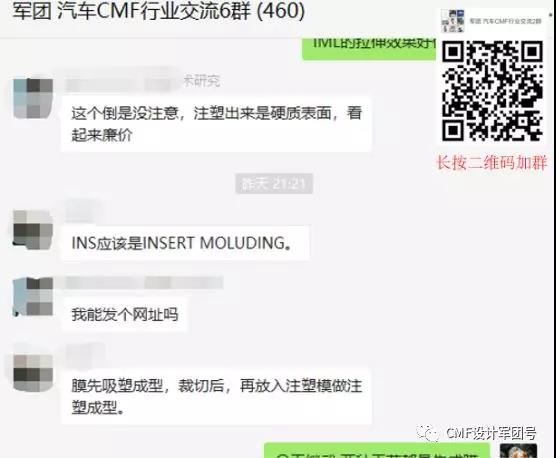

目前军团成立了汽车CMF（色彩、材料、工艺）行业交流群，长城汽车、奇瑞汽车、普利特、吉利汽车、北汽、众泰汽车、长安汽车、潍柴汽车、金龙客车、宇通客车、长城汽车、小牛电动、江淮汽车、平伟汽车、比亚迪汽车、观致汽车、汉能控股、上汽大众等均已加入，长按如下二维码或加群主13410766528，备注“汽车CMF”，加入技术交流群，与行业专家一起交流！

 二、两种工艺具体有何区别？



从膜片到工艺，IML和INS还是有一定区别的，归结为以下几点，这些差异点也决定了它们的发展及应用。本文的描述指的多为一般情况，实际生产中根据具体制造的产品及性能要求的不同可能会有出入。

1. 膜片

首先从膜片本身上来讲，膜片品质好坏非常重要，直接影响产品的定位精准度及美观度。IML的膜片基材多为PC、PET，膜层厚度较薄，基材也可以用亚克力（PMMA），工艺本身并未对材料有严格限制，要看具体产品及硬度要求；INS膜片基材多为亚克力（PMMA）+ABS，膜层厚度较厚。

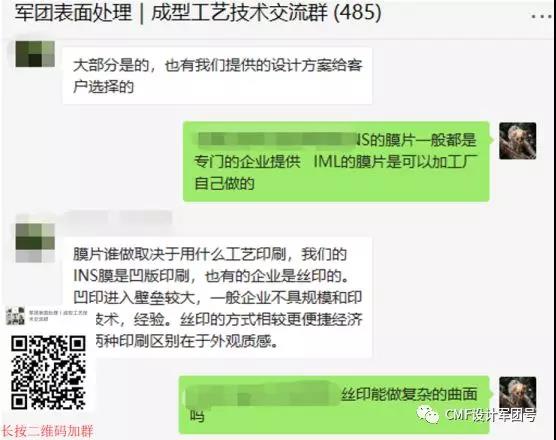

从来源上来讲，区别在于，IML的膜片可以在自己的工厂自主印刷，材料选择度大一些；INS则是由特有膜片供应商提供，比如库尔兹、日写、麦德美（日写库尔兹占据70-80%左右市场）等。其中像库尔兹这类企业，不仅提供客户指定的INS膜片，同时也提供自己公司的设计方案给到客户自主选择。

2. 成本



整体成本上，INS的膜片需要进口采购，同时在工艺上要求精确剪裁，需增加精准定位与精确剪裁的模具，因此一般情况下要比IML高一些。



3. 成型工艺

INS一般来说中压成型即可，IML需高压成型。在膜片印刷上略有不同，IML膜片印刷多是丝印为主的平面印刷，INS可以凹印，但壁垒较大，一般企业不具备大批规模性印刷技术；也可以采用丝印，相比较而言更便捷经济，但丝印很难做太复杂的曲面，拉伸性稍差，而且高低温测试也有风险。

4. 性能及应用

由于IML的膜片是PC等，耐高温性更好，但产品的拉伸性能较差，多用于制造小的或小角度及平面产品（如车柄或中控按键等），同时IML遇到的挑战还包括表面硬度，划伤，手指印等问题；

INS膜片中有ABS成分，ABS具备良好的流动性及成型等优势，INS膜片3D拉伸性能好，曲面成型效果好，多适用于制造更大一些的、形状更复杂的曲面内饰件。除此之外，IMD相比于INS，做成的产品质感弱一些。

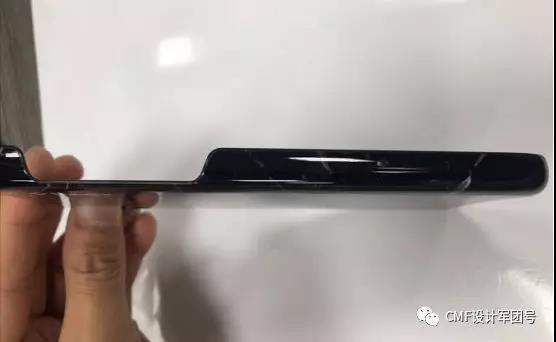

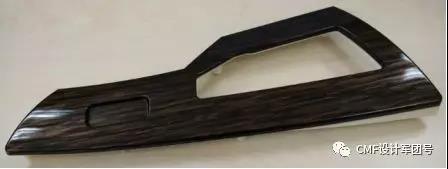

图 IML产品，来源于昊通



 三、两种工艺在汽车中的应用案例



一般来说，INS工艺应用的更为广泛一些。主要用于汽车内饰仪表板、中控面板、内饰门板等部位。



1. IML工艺应用案例

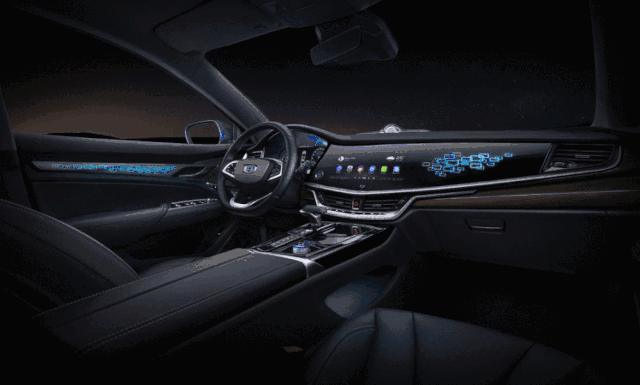

图 IML一体大屏与氛围灯的结合，应用于吉利博瑞

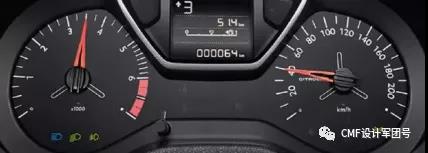

图 仪表板



2. INS工艺应用案例



图 内饰门板，延锋提供

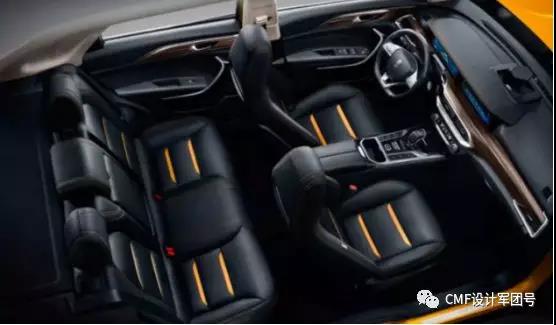

图 2018款吉利帝豪GS 中控面板

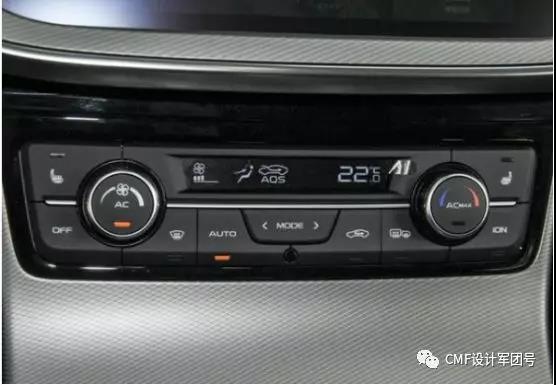

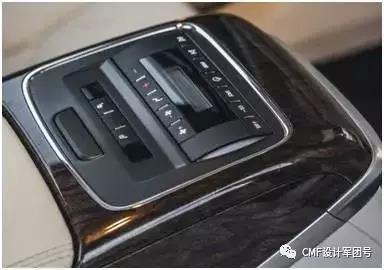

图 中控面板

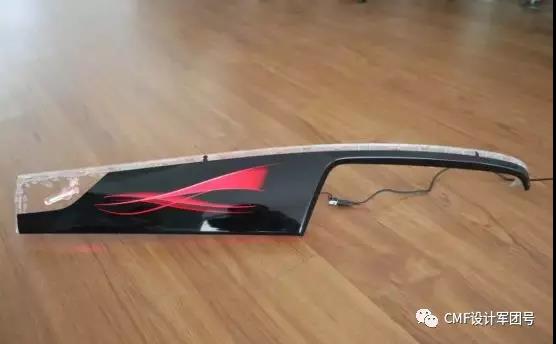

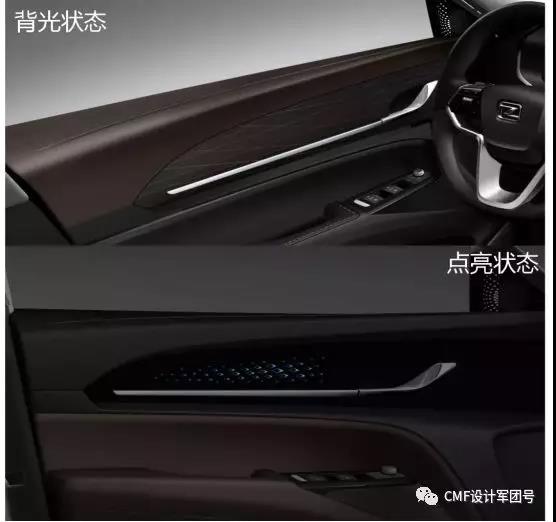

图 氛围灯上的INS工艺，来源于东田转印

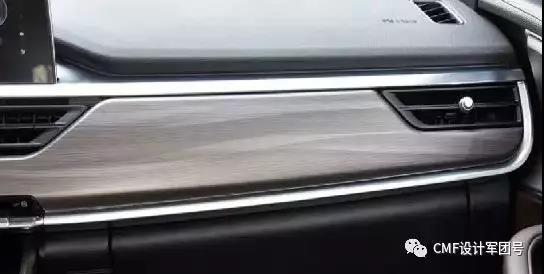

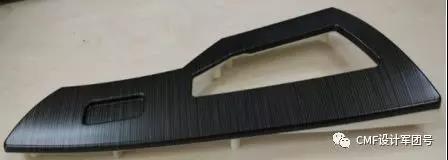

图 仪表板，拉丝纹理



图 中控台配有INS装饰条

 四、工艺发展前景如何？



INS技术作为装饰工艺在汽车内饰中的应用越来越广泛，近年来，随着工艺的成熟度不断增高，逐渐在朝着低价位（10万以内）车型应用中发展，大众、日产、通用等大部分主机厂都在采用。预测未来INS膜片市场将呈现亿级体量，在车型中应用的占比将达到40%！



IML工艺目前多与中控屏相结合形成一体化大屏，做定制化生产。两种工艺在情感化内饰设计（包括氛围灯等）及智能表面智能化等大趋势发展下，技术不断延展，未来发展前景广阔！

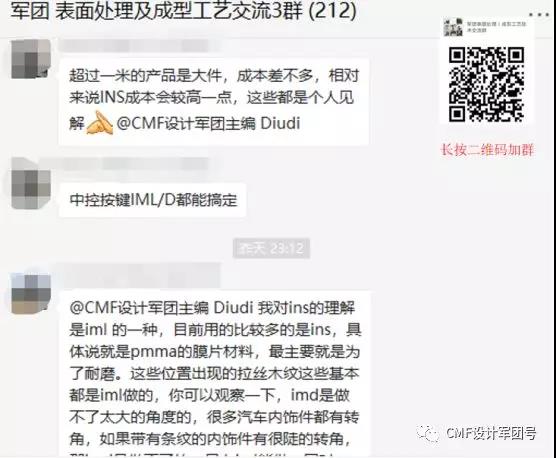

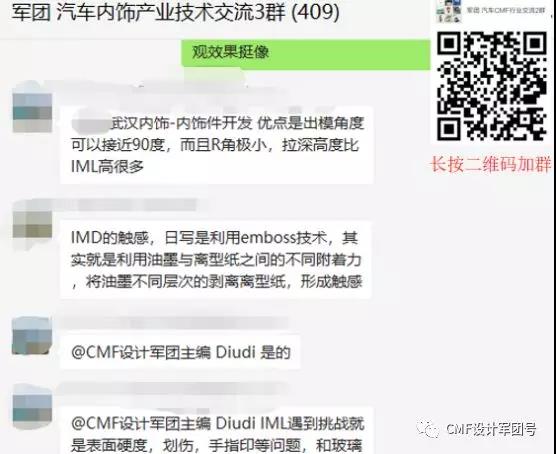

本文内容由CMF设计军团及汽车群、表面处理工艺群中的企业人士共同参与讨论，部分包括 库尔兹、延锋、智宇创鑫、数智医疗、骏弘、磐诺达科技、NE时代等，也欢迎业内人士加入！长按对应群的二维码即可入群。
