悬崖上的波妞之铁皮蒸汽小船
今天发表的这个小小作品,是我在12年大学刚毕业所做的一个小玩意儿。相信大家都喜欢看宫老的电影,也许有些都看过好几遍的。而我也是他的粉丝,在这里我将制作一个小船,和悬崖上的波妞里面小船类似,每当听到小船开动的嘟嘟声,真的感觉太美妙了。偶然一次,在youtube上面看到一个老外做的蒸汽油轮,我才动手准备做这个小船。当时条件有限,很多东西都没拍照,很多东西拍照都不是很清晰,但是如果有想自己动手做的,我可以教教的,方法简单,经费也很少的啦。
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTEwNDg=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
这个是宫老的电影截图,很可爱,很萌,太喜欢了。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA4NjQ=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
这个是宫老的电影截图,很可爱,很萌,太喜欢了。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA4Njg=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
这个是宫老的电影截图,很可爱,很萌,太喜欢了。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA4NzI=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
这个是宫老的电影截图,很可爱,很萌,太喜欢了。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA4ODQ=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL

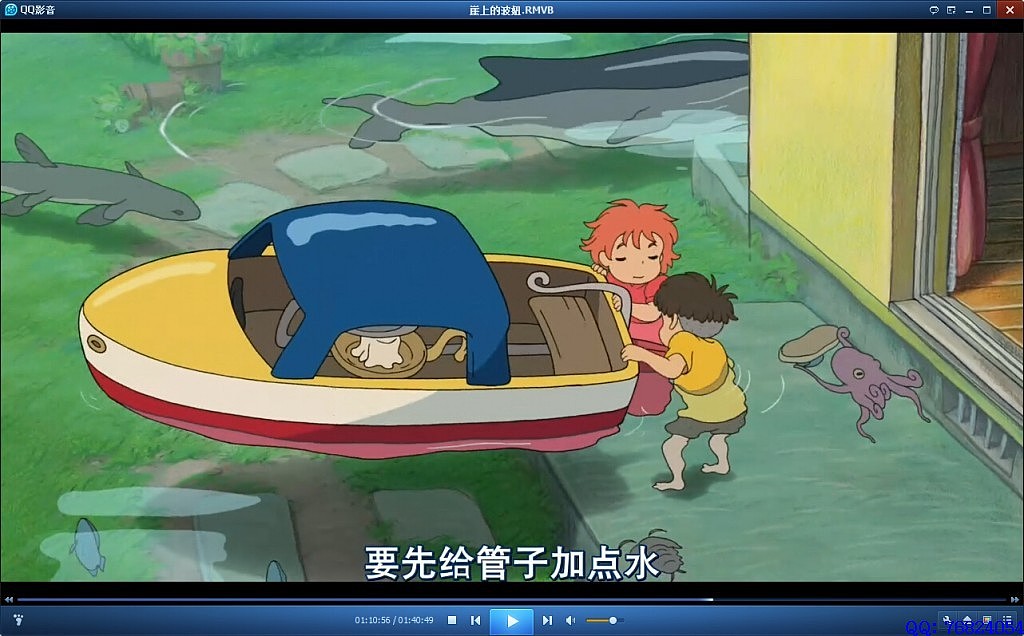

这里大伙要注意下了,我做的小船和这个船原理一样的,都是要从后面往中间的那个小圆封闭锅炉灌水的。玩完后一定要把水弄出来哦。不然会生锈的拉,有条件,建议这个地方一定用铜的。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA4NzY=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL

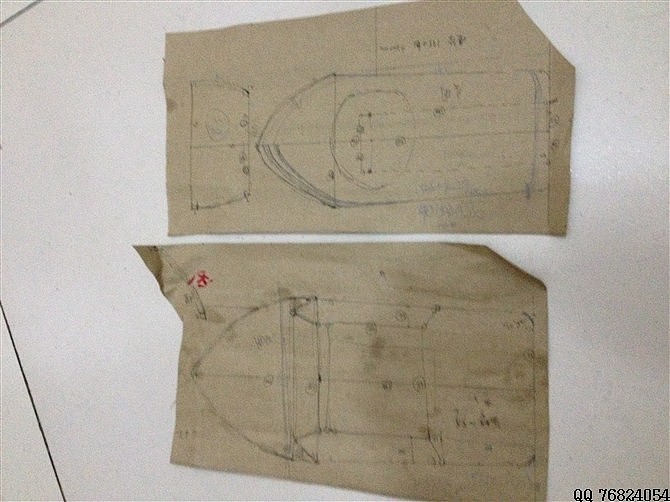

第一次手绘图纸,主要是照着这曲线去折弯那些铁管做船骨架。
Collect

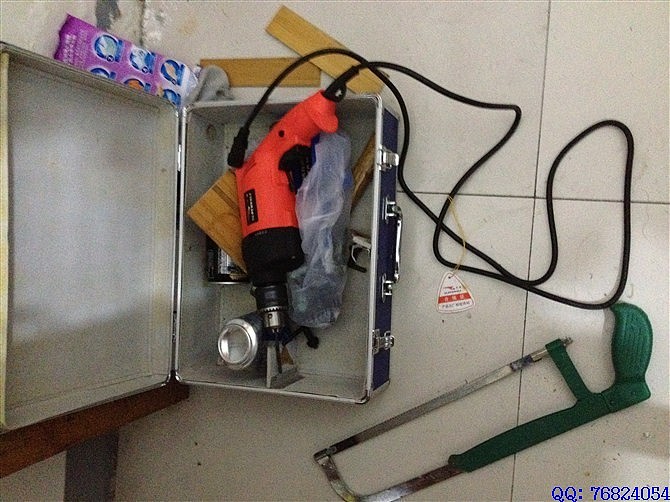

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA4ODA=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
开始上班,周末无聊,所以把公司东西拿来自己捣鼓的。
Collect

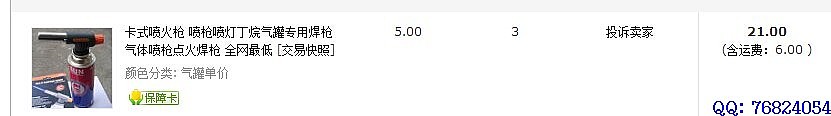

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA4ODg=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
自己网上买的喷枪啥的,主要是加热铁管后好折弯。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTEyNTI=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL

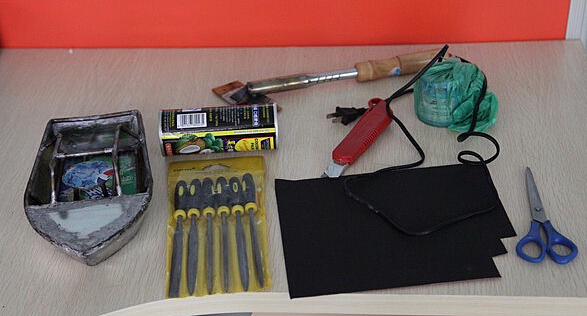

工具:电钻(钻中间小锅炉的2个小孔的)砂纸,锉刀(打磨去氧化表皮的)可乐罐(一定要铁的,铝的焊接不了),大功率烙铁,焊锡丝,焊锡膏,铁管(淘宝买的)椰子罐,美工刀,ab胶(最后防水的),钢锯,钳子,c型夹,喷漆,胶带等等
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA4OTI=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
第一个就是把可乐罐底部取下后,用剪刀修剪,钻2个小洞,然后把折弯的管子伸进去,焊接,一定要伸进去多点哦,这样,就能存水多点,船玩得久点拉。小圆盘顶面也用可乐皮焊接全封闭,这个铁皮一定要薄,小船发声就是这个嘟嘟响的。最后提示,所有地方一定要焊接密实,不能透气,这个可是小船的马达。
Collect

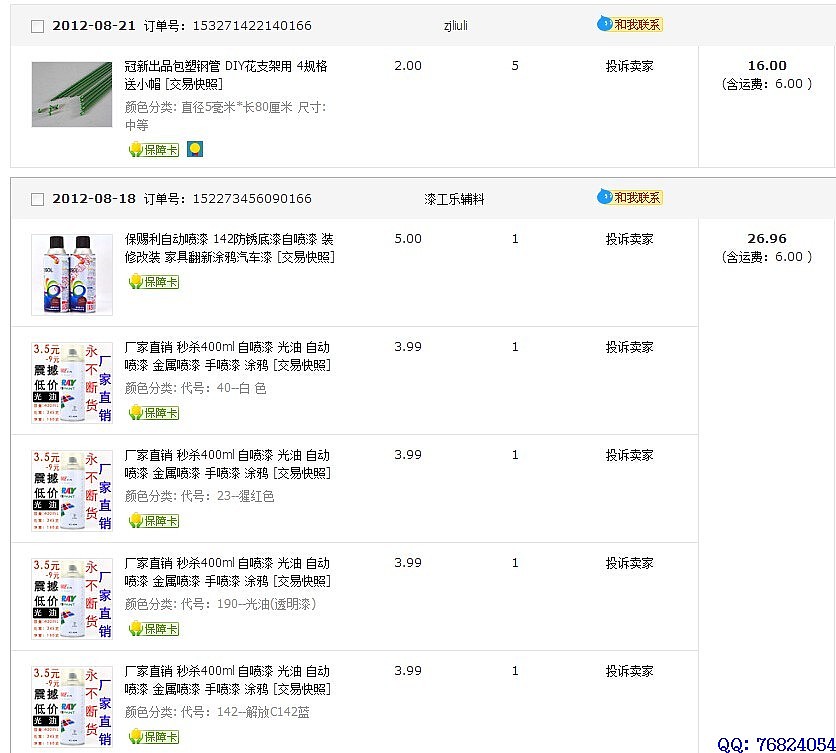

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA4OTY=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
铁管我买的diy花架铁管。
Collect

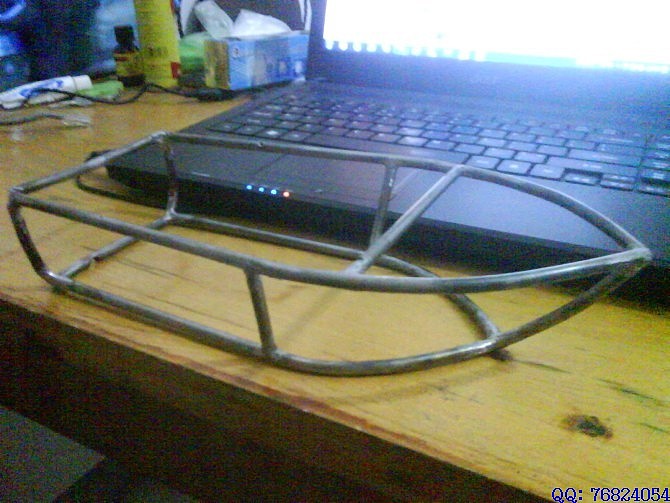

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5MDA=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
铁管,根据图纸剪断后,加热烧红后折弯,烧红后的地方要打磨哦,为了去掉表面的氧化层,容易后续的焊接。这些估价焊接需要借助小夹子什么的。第一次可能有点难焊接咯。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5MDQ=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL

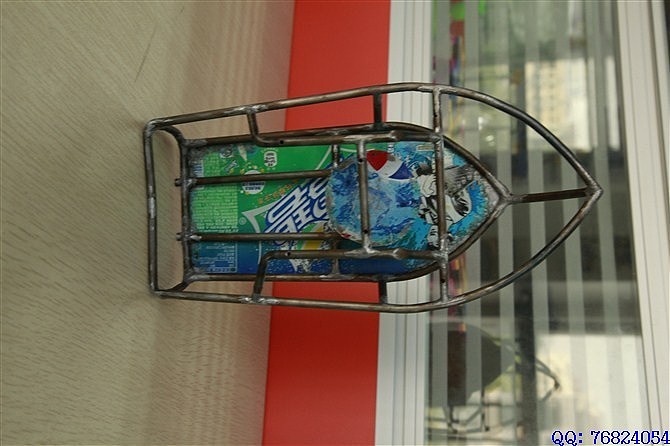

底板,用的雪碧铁皮焊接的。为了这船,我当初还多买了几罐这玩意儿喝了。唉。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5MDg=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL

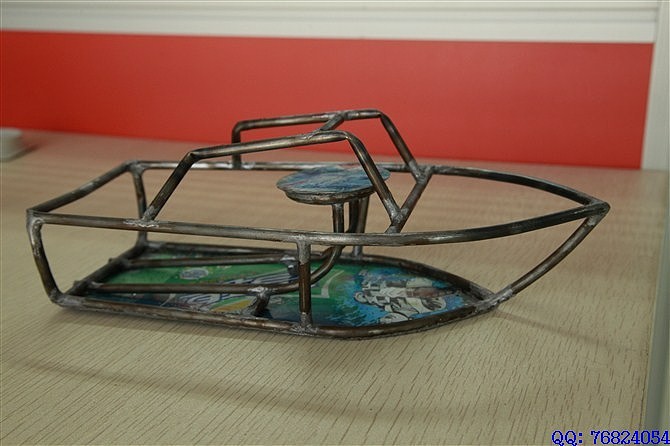

侧面来张照片,这个把发动机焊接到合理位置也是有点小技巧哦,关键看手法的。
Collect

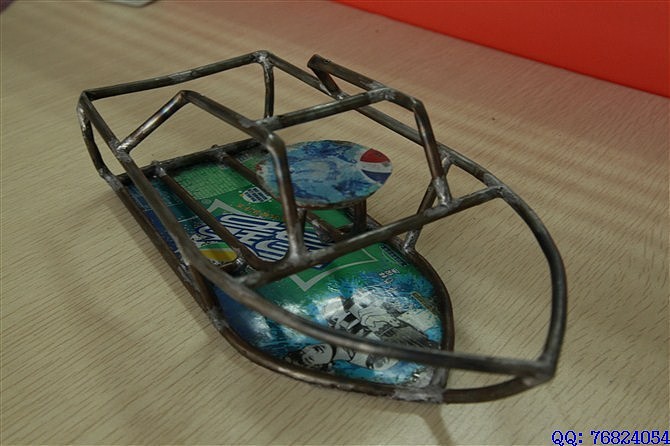

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5MTI=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
Collect

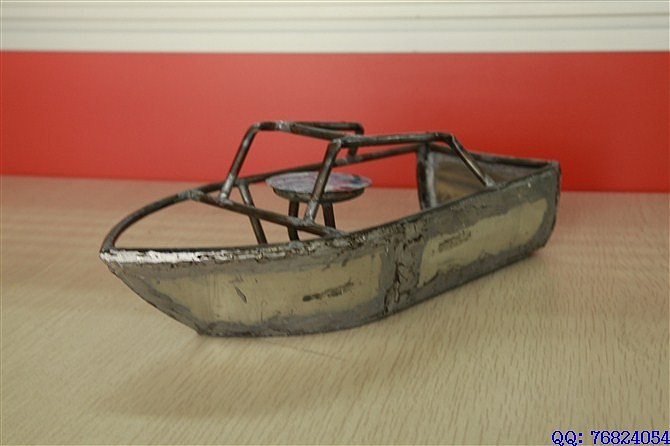

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5MTY=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
侧面用的椰子罐铁片,焊接一样的,需要密实,,防止漏水。
Collect

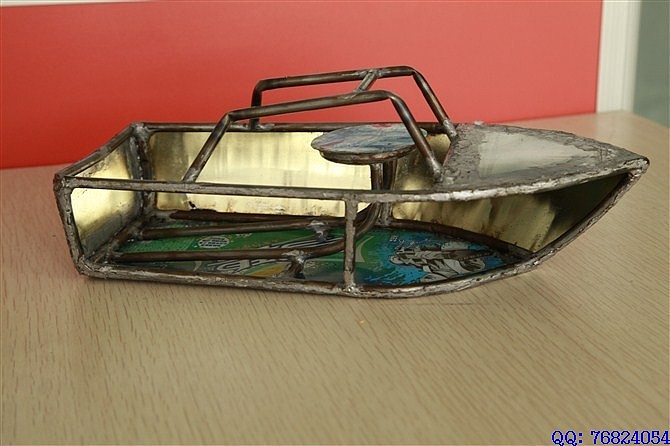

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5MjA=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5MzY=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
后面的地方,尤其是出管子的地方,小细节一定要焊接到,容易漏水的。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5NDA=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
剪了2块铁皮,准备继续焊接。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5NDg=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL

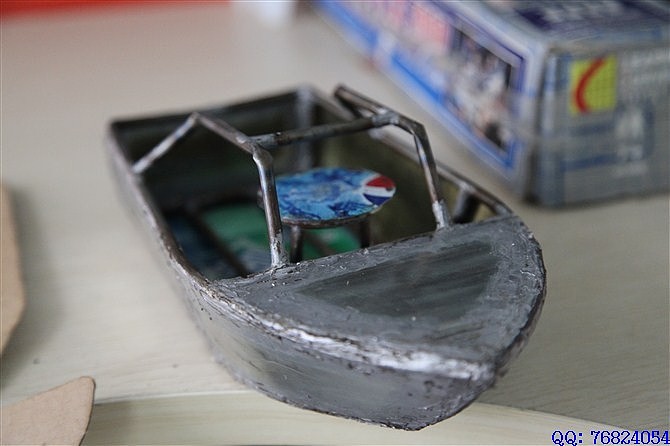

焊接完成。
Collect

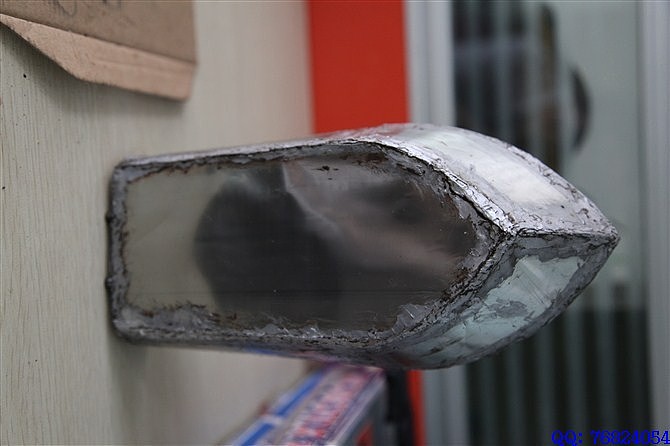

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5NTI=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
底面全是焊接的痕迹。准备打磨。
Collect

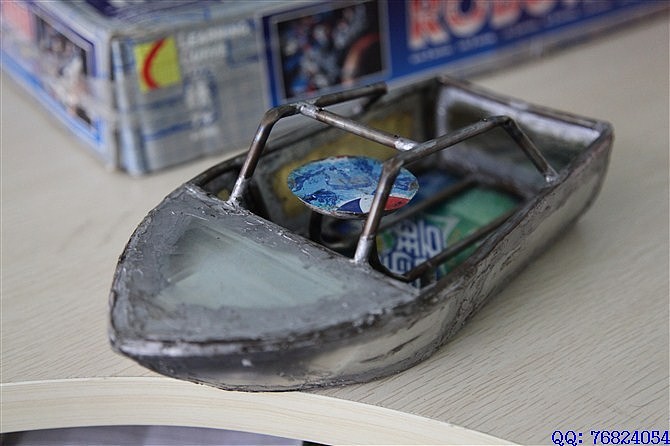

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5NTY=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
船头。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5NjQ=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL

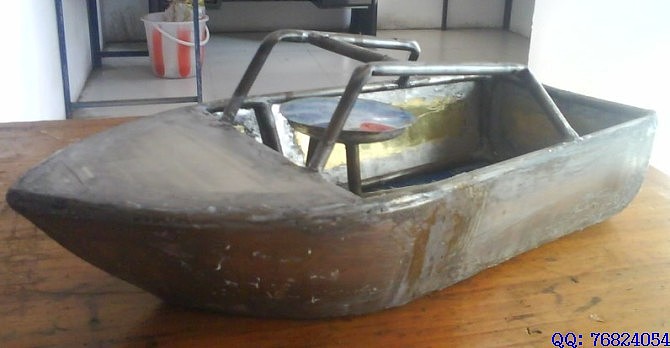

这是打磨后涂的ab胶补缝,防止漏水的,这个干了继续打磨。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5NzI=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
喷漆。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5NzY=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
第二道漆画线后做隔离。
Collect

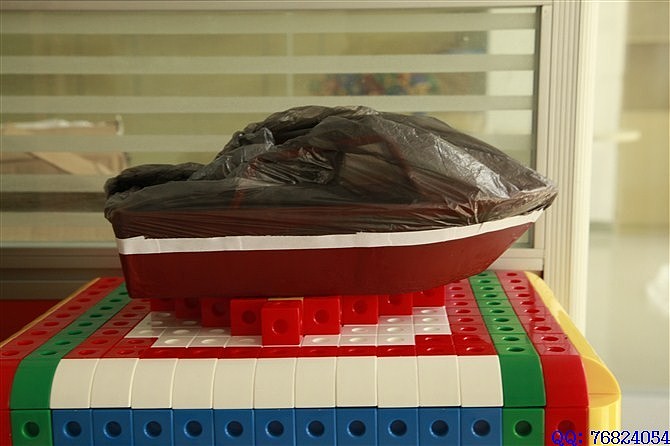

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5ODA=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
用的双面胶。嘿嘿。
Collect

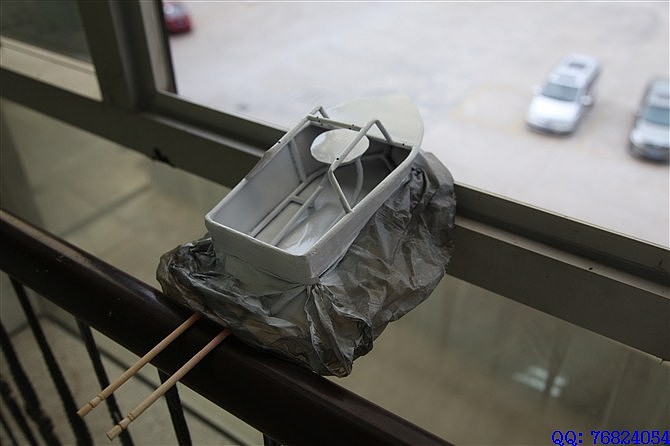

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5Njg=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
上头喷白色的。
Collect

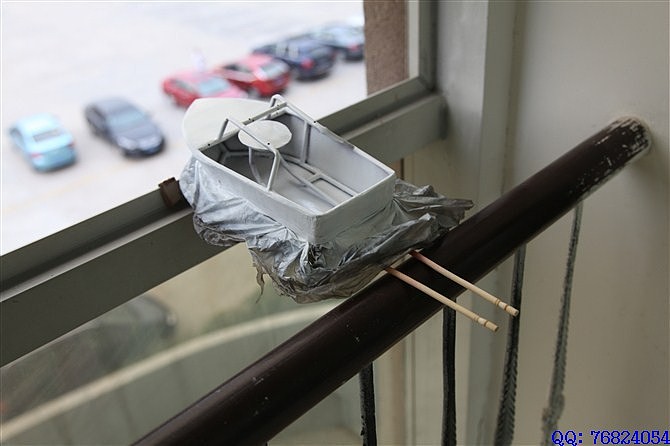

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5ODQ=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
Collect

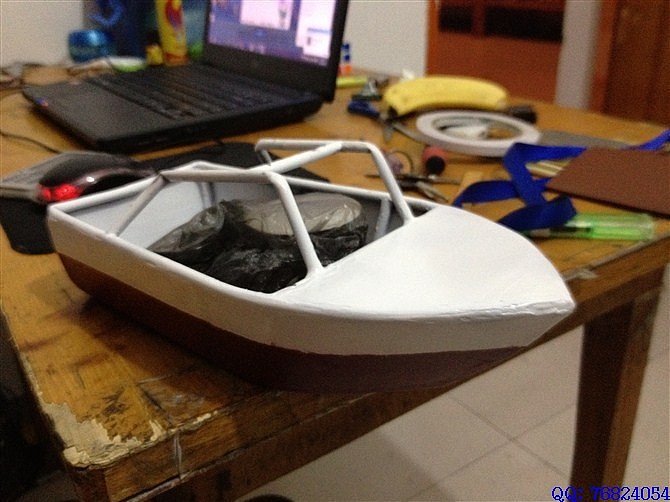

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5ODg=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
完成了。
Collect

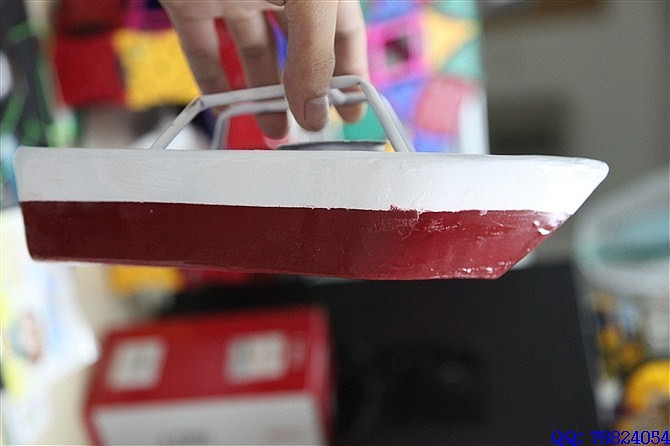

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5OTI=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
有瑕疵。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTA5OTY=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL

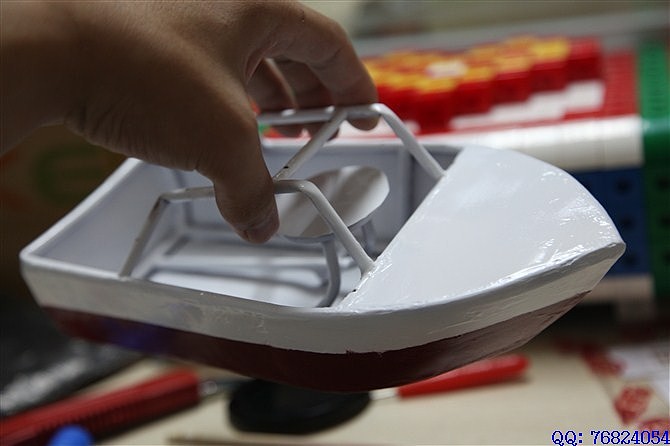

这感觉还不错。
Collect
悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTEwMDA=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL

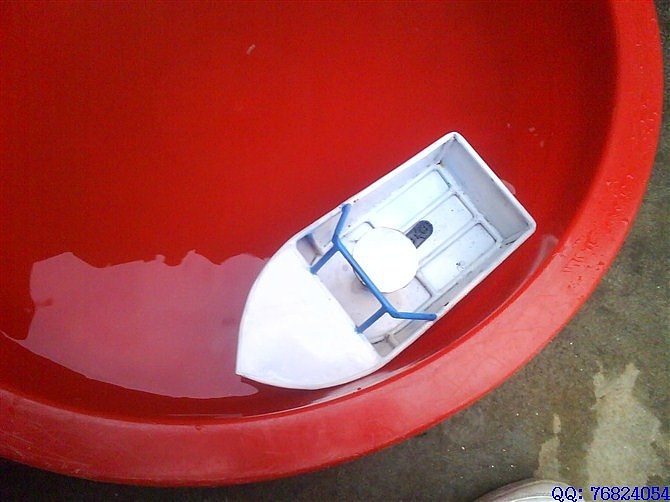

试玩了一下。
Collect

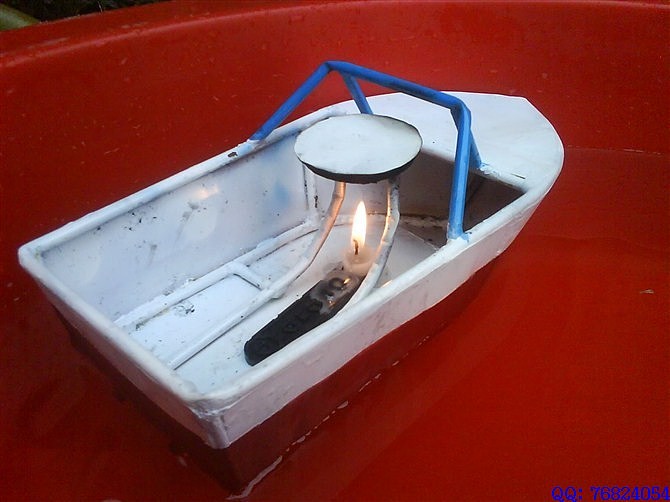

悬崖上的波妞之铁皮蒸汽小船(图ZMjY2NTEwMDQ=) - 玩具 - 站酷设计师向前看w原创素材 - 站酷ZCOOL
没有漏水,嘟嘟声很好听的。
