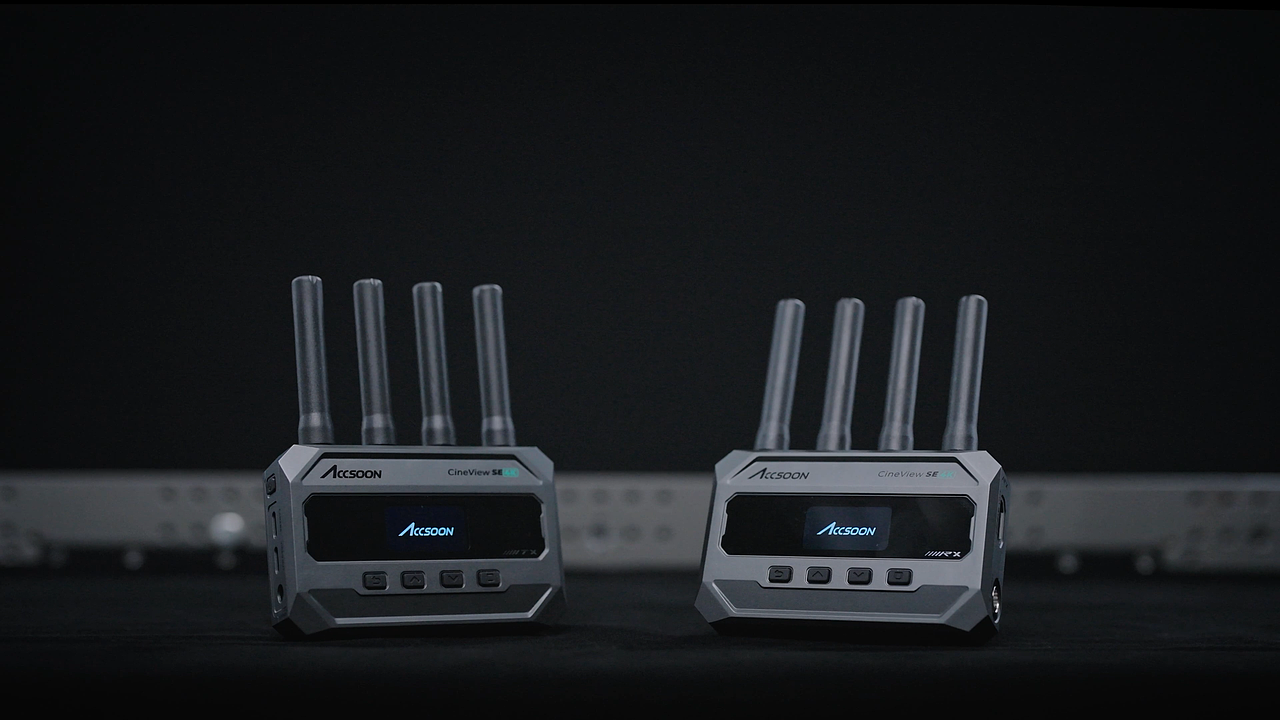

无线图传产品设计

2026年初上市的一个落地项目，整体落地效果与设计目标达成度80%。这个项目一开始定位是中低端，成本控制需要特别考虑。

尽管做了很多次图传项目，但每遇到一个新项目，都是从0开始去推演，到底哪一种形式才是最符合应用场景，才是功能与形式最好的结合。另外一方面，铝合金压铸工艺的边界在哪里，尽管用了很多次这个工艺，但还是有些没底。这一次，恰好有机会得到验证。这篇文章我会和往常一样，分享我的项目过程，以及期间的思考与心得。希望对看这篇文章的你有所启发。

无线图传产品，这类工具型生产力利器的产品是形式追随功能的又一体现。它限制很多，同时也是最容易的，所有元素跟着硬件功能走就行了。但你要考虑重量，尺寸大小，按键手感，模具共用，型号区分，产品差异，端口布局合理，天线距离分布是否信号达到最优。以及在整体形式上不断探索，来来回回做了很多努力，发现还是原来的形式更好。

但最后实际3D打印效果出来后，发现按键太小太集中了，这对于片场来说，是一个非常致命的问题。同时另外一个问题，屏幕左边，按键右边基本把WIFI模块的位置占了，这对于发热大户来说是极为不利的，没办法，继续改改改！

这一次打样过程没有拍图片，1. 主要是黑色丝印的工艺第一次使用，因为不是铝合金氧化无法直接镭雕黑色，只能通过丝印，因为位置又是在斜面，只能通过移印的方式实现。丝印黑色+UV亮光，这种效果与整体产品有颜色的对比盒亮哑的对比，会比直接镭雕白色更显质感，且不容易氧化显脏。为了使产品整体黑灰的色调有一点活泼效果，产品名称4K采用了有色处理。2. 亚克力亮面烫亮银，也是第一次使用，这钟工艺是非常常见了。

这一次从内到外的包装设计，也是我完成的。其实我做过的产品包装也不少了，设计不难，难的是如何去平衡成本，工艺复杂了吧成本高，简单了吧又过于敷衍。这里就分享一些注意事项吧：1. 包装尺寸和重量，直接影响运输成本，尤其是国际运输。2. 包装尽量考虑多个SKU共用，减少仓储压力。3. 考虑工艺复杂程度，材料和人工。4. 产品保护是包装的第一要义，强度要够。 5. 能用专色就不用四色

通过同一种天地盒，换不同的纸套，就能满足多个产品型号了，也是为了节约成本，没有办法。

因为本人比较懒，很多东西没有写进文章里面。写项目文章的目的，一是为了回顾项目过程，二是想与同行进行交流，因为也没有其它交流方式了，偶尔也会去看别人的作品评论。总之，希望能一起进步，欢迎大家留言与关注点赞。最后作为一名产品设计师，又有一款自己的产品出现在这个世界上，且被用户每天使用，是一件非常有成就的事情。

另外给大家预告一下，今年第一季度会发布我的另外一款产品，可以说是我职业生涯投入经历最多，难度最大，我的颠覆之作，敬请关注哦。
