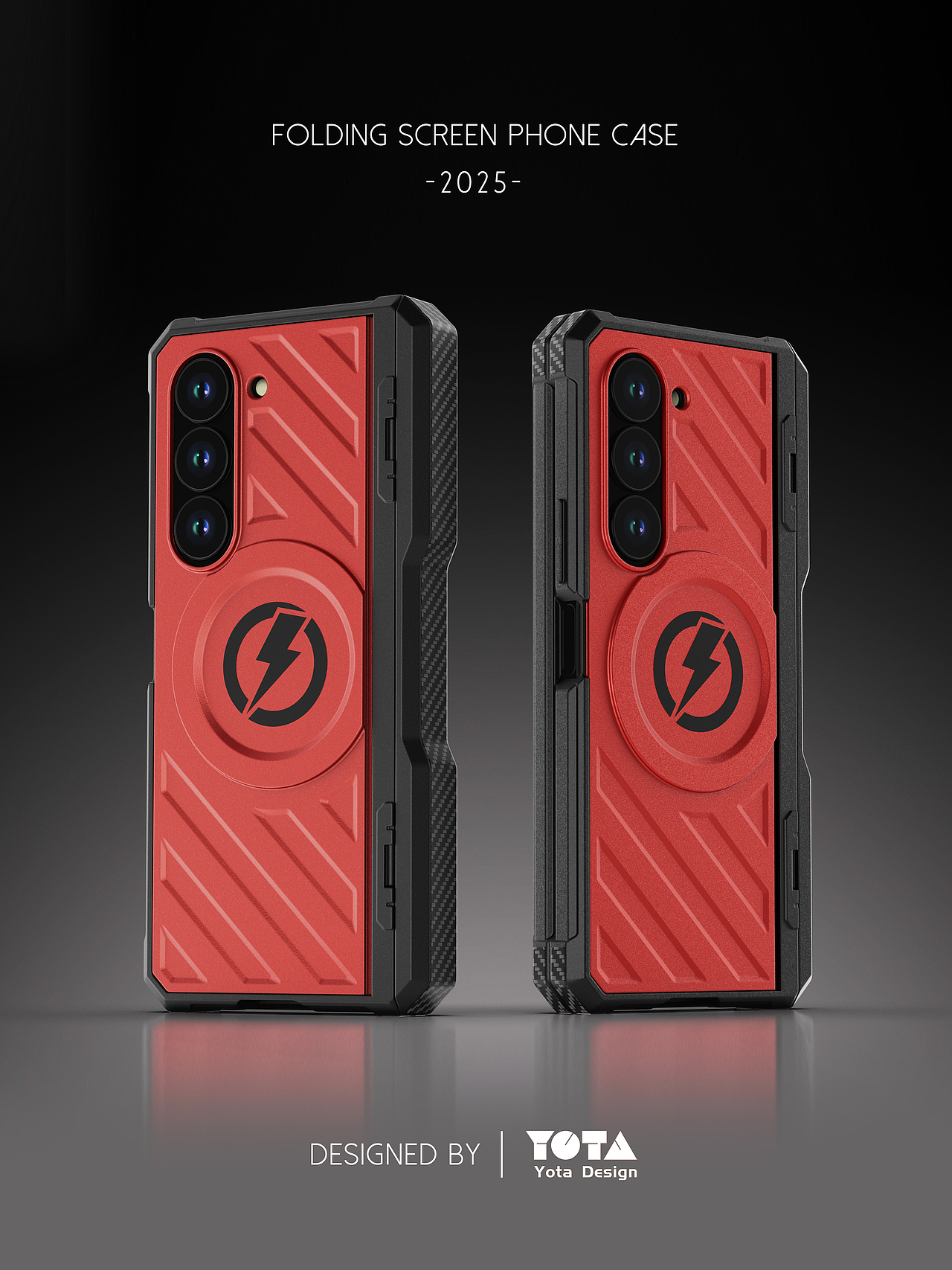

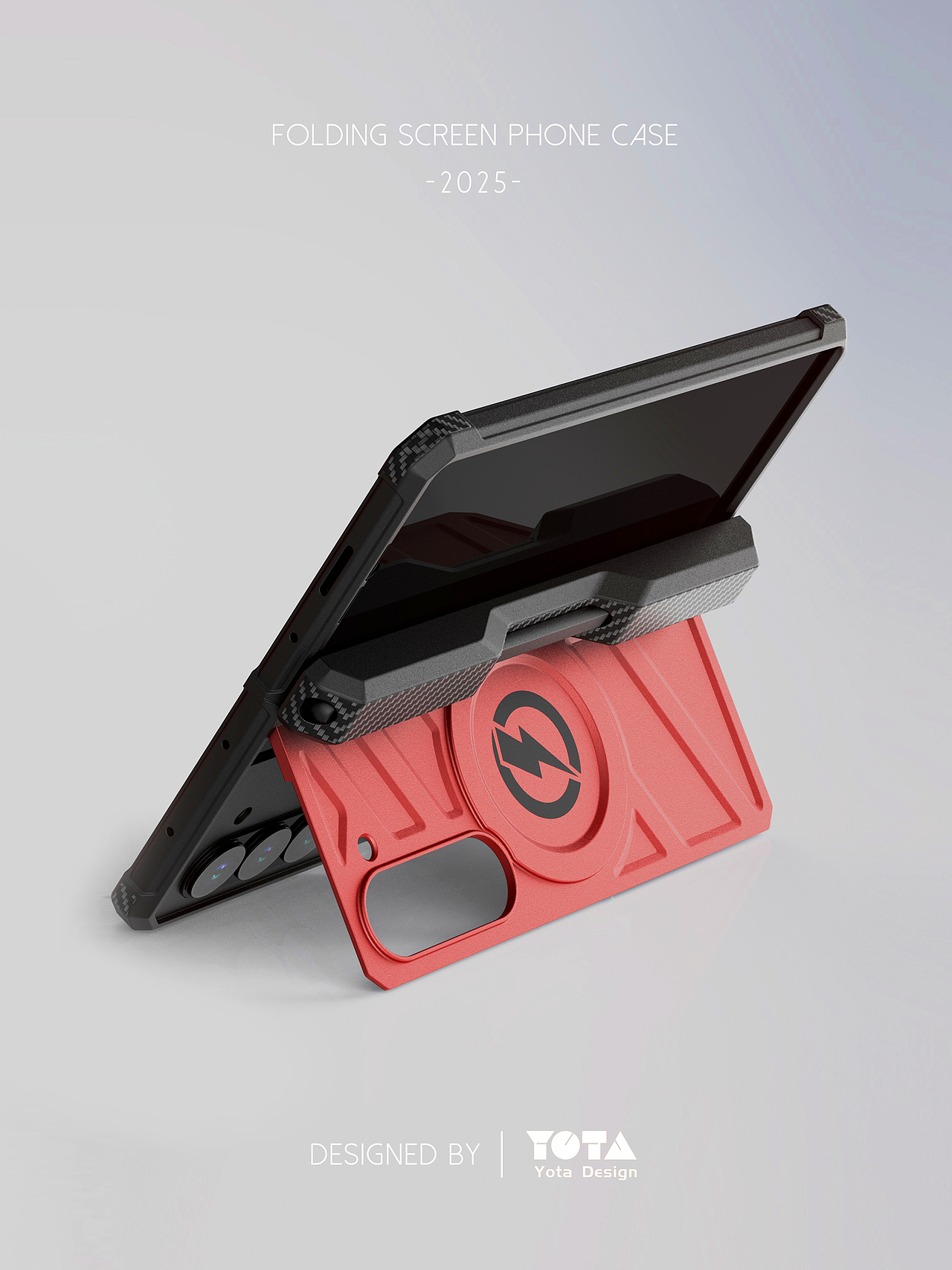

设计案例分享 / 折叠屏手机壳

折叠屏手机壳设计需兼顾结构适配性、保护性、使用便利性三大核心，针对内折 / 外折、竖折 / 横折等形态优化细节。​

一、核心设计目标​

折叠屏的核心痛点是铰链脆弱、屏幕易损、折叠后厚度增加，设计需围绕：适配折叠形态，不阻碍开合；强化屏幕边缘、铰链及四角防护；平衡防护与体验，控制厚度重量，不影响基础功能。​

二、按折叠类型设计​

1. 内折式折叠屏（如三星 Z Fold、华为 Mate X）​

主屏内折，外屏为副屏，铰链突出易进灰。设计需采用分段式壳体，前后盖通过柔性结构连接；铰链保护盖用 TPU + 硬 PC 复合材质，预留 0.3-0.5mm 散热防灰缝隙，支持 120°+ 开合；内屏不直接覆盖，靠外屏边缘 0.5-1mm 凸起间接防护；背板选玻璃纤维增强 PC 或芳纶纤维，边框用高弹性 TPU，整体重量 30-50g。​

2. 外折式 / 竖折式折叠屏（如摩托罗拉 Razr、三星 Z Flip）​

屏幕外折或竖折呈 “翻盖” 状，机身轻薄，铰链隐藏。需做全包边柔性贴合，竖折机型边框用邵氏硬度 60-70A 的超软 TPU；外折机型采用超薄钢化玻璃复合膜 + 壳体一体化设计，或磁吸 / 卡扣式可拆外屏盖；轴部做挖空避让或弧形过渡，折叠后缝隙≤0.2mm。​

三、核心细节优化​

1. 材质选择​

硬材质（PC、玻璃纤维增强材料）用于背板和铰链硬壳，表面磨砂处理防滑；软材质（高弹性 TPU、液态硅胶）用于边框和连接部位，四角可设气囊结构；内衬用微纤维布或植绒，避免刮擦机身。​

2. 保护性强化​

四角设 TPU 气囊缓冲，边框高于屏幕 / 摄像头 0.5-1mm；背板加蜂巢加强筋；铰链处设计软 TPU 唇形密封结构防尘；摄像头区域凸起 0.8-1.2mm，用莫氏硬度≥3 的高硬度 PC。​

3. 便利性与功能​

折叠后厚度增加≤5mm（内折）或≤3mm（竖折）；精准预留接口，无线充机型避免金属遮挡线圈；铰链处圆角过渡防卡顿，内折机型可加轻微弹簧结构辅助回弹。附加磁吸适配、隐藏式支架（110°-130°），通过 IMD/IML 工艺实现个性化设计。​

四、测试验证​

需通过 1 万次以上折叠寿命测试，检查壳体状态；1.2m 高度跌落测试验证防护效果；兼容性测试确保不影响触控、摄像、信号及无线充电（损耗≤10%）。​

折叠屏手机壳核心是适配形态与精准防护，需平衡结构、材质与功能，兼顾轻薄、手感与个性化，才能实现保护与体验的统一。
