Ola Friend | 迟到了很久的设计过程分享
用户头像
_Jialun
Current Time 0:00
/
Duration Time 0:00
Progress: NaN%
Playback Rate
1.00x
2023年,客户找到我们,希望共同探索一款新的开放式蓝牙耳机。
我们从佩戴方式入手,逐步梳理与筛选,最终聚焦于“耳挂式”方案。在这个形式下,我们尝试跳脱传统设计的限制,创新性地引入“结构叠放”思路,让扬声器与主机模块分层布局,从而在不牺牲性能的前提下,让扬声器出音孔距离耳道更近,极大压缩体积,打造出一款及其小巧、轻盈的开放式耳机。
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNTYw) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNTY0) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNTg0) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNTky) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODUxOTky) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
项目初期,我们对开放式耳机的佩戴形式进行了重新梳理,从耳部周围不同区域出发,去寻找新的开放式耳机佩戴形式,初步筛选一批具备可能性的方向。
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNjcy) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
每种方式都存在有落地可能性的方案,我们与品牌方深度沟通后,结合品牌方产品线规划,最终选择了耳挂式作为本次的设计重点,向更轻更小巧方向探索。
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNjc2) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL

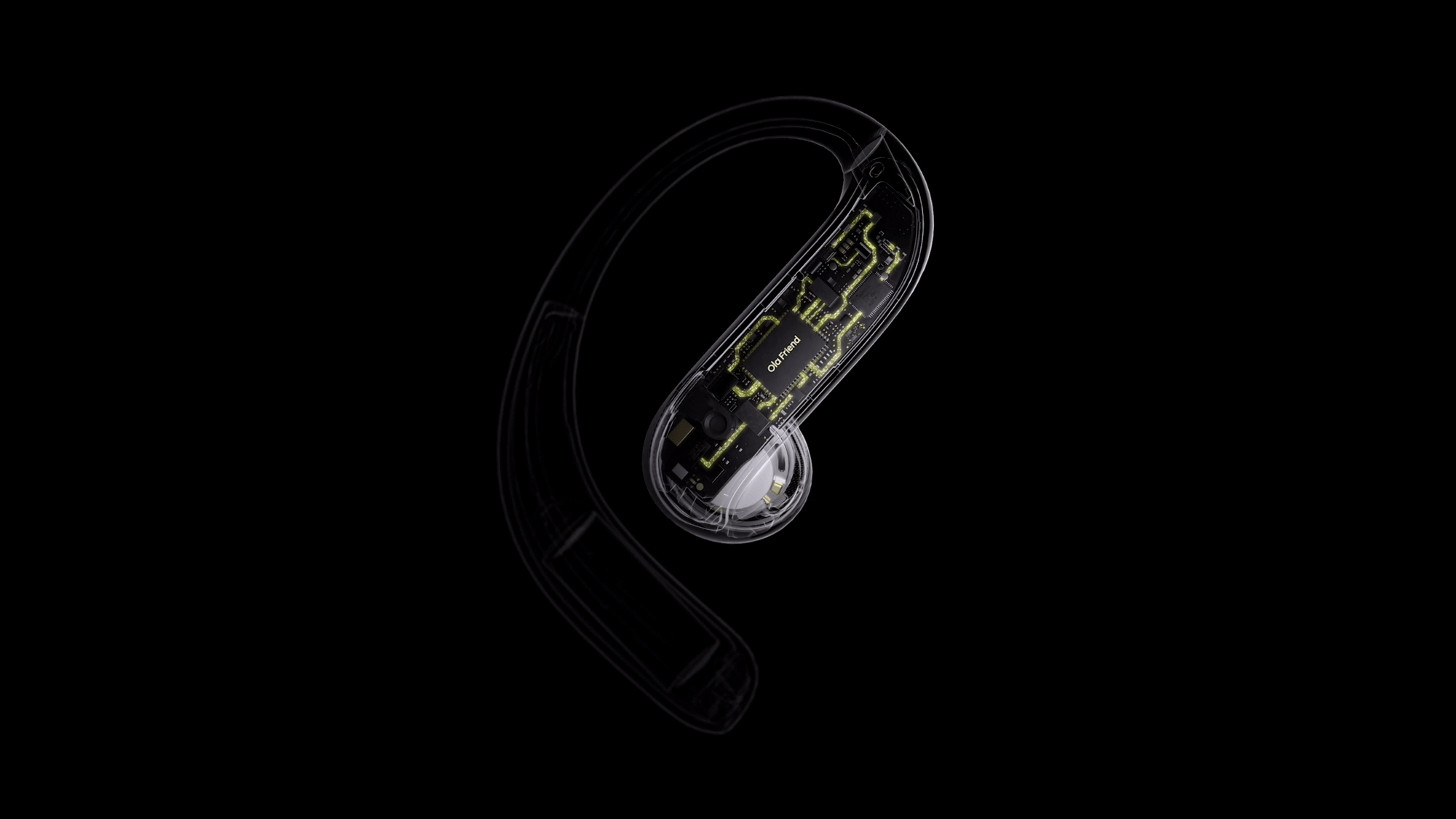

在开放式耳机的设计中,出音孔距离耳道的远近直接影响声音表现。传统做法中,喇叭通常与主机其他结构集成在一起,出音孔很难距离耳朵更近,要使用更大尺寸的喇叭。
为解决这一问题,我们提出将喇叭单独拆分,并与主机采用“叠放式”结构重新组合——这种方式不仅让声音更贴近耳朵,也显著缩小了耳机的整体体积,使其在保持舒适佩戴的同时,更加轻盈、简洁。
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNzMy) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
正面视觉比传统开放式耳机更小,更薄。
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNzM2) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNzQw) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
在确定佩戴方式后,进入人及调整阶段,我们对耳机整体曲线进行了大量调整,特别是在耳挂区域,反复优化了曲面形态,以提升贴合度与舒适度。多轮佩戴测试也帮助我们不断微调,让佩戴体验尽可能轻盈、自然。
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNzUy) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
在持续不断的调整过程中,我们获得了一个佩戴感出色、造型独特的成果。最终产品搭载了字节跳动的自研 AI 模型,在体验上也形成了鲜明的差异化,使其成为市面上独具一格的存在。
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNzg0) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNzg4) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxNzk2) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxODA4) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxODEy) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
在耳机本体之外,我们也对充电盒的结构形式进行了多种尝试,包括横放、竖放等不同收纳方式。
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxODE2) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
对于耳机盒来说,小巧易收纳是最重要的一点。因此在形式上,我们最终选择了更节省空间的竖放式结构。
在开合方式上,我们曾尝试过弹开式的机械结构,但实际体验中,这种方式显得比较突兀强硬,内部构造也相对复杂。为此,我们构思了一种全新的开合逻辑——通过软性材料包裹整体,并以磁吸方式固定,不仅简化了结构,也赋予产品更柔和的触感与更具时尚感的外观特征。
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxODIw) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
为进一步弱化视觉厚度,我们在充电盒两侧加入了“鼓面”造型,使整体更显轻薄。开合方式则借鉴了硬币包的逻辑——通过两侧金属部件即可实现单手顺畅开启,保持操作的便利性的同时,也为整体的软性材料盒体增添了金属点缀。
收藏
Ola Friend | 迟到了很久的设计过程分享(图ZMzk0ODIxODI0) - 电子产品 - 站酷设计师_Jialun原创素材 - 站酷ZCOOL
这款Ola Friend AI智能耳机也在2024年10月正式上线了,成为了市面上首款搭载了AI大模型的耳机产品。
