烧结银浆助力手机未来十年三大突破：太赫兹通讯和其他

在科技飞速发展的当下，智能手机正站在新一轮变革的风口浪尖。未来十年，太赫兹通讯、AI 原生芯片、卫星互联网融合这三大核心突破，有望彻底重塑手机的功能与体验，而烧结银浆这一关键材料，将在其中扮演至关重要的角色，为这些前沿技术的落地与发展提供强大支撑。

烧结银浆作为一种新型电子封装材料，凭借其低温工艺、高导热性、高可靠性等特性，正在成为推动消费电子领域技术革新的核心材料。

以下文章从太赫兹通讯、AI原生芯片、卫星互联网融合三大方向，分析烧结银浆的关键作用与技术路径。

AS9120烧结银浆用于超声波指纹模组

太赫兹通信（0.1-10 THz）是下一代无线通信的核心技术，其高频特性对材料的导电性和高频稳定性提出极高要求。烧结银浆在此领域的应用主要体现在以下方面：

1高频电路与滤波器：烧结银浆AS9120的纳米银颗粒在低温下形成致密导电网络，体积电阻率可低至5.2-9uΩ·cm，显著降低高频信号传输损耗。例如，在5G/6G基站中，烧结银浆用于天线和滤波器封装，可提升信号完整性，减少高频电路中的能量衰减。

2太赫兹天线集成:通过喷墨打印或激光烧结工艺，烧结银浆AS9120BL可在柔性基材（如PI膜）上形成微米级天线线路，支持太赫兹频段的辐射效率提升。实验表明，烧结银天线在300 GHz频段的效率可达传统金属天线的80%以上。

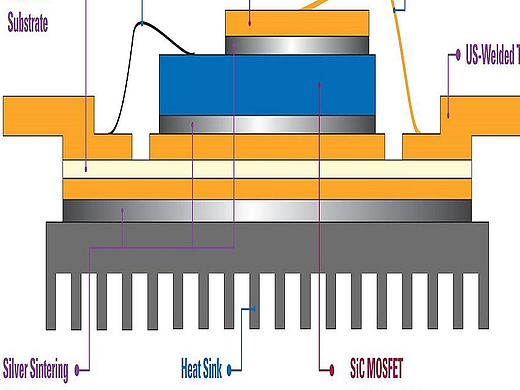

3 热管理优化:太赫兹芯片的高功率密度（>100 W/cm²）需要高效散热。烧结银的热导率高达260 W/m·K（如AS9376型号），可将芯片结温降低30%以上，避免高频信号因热失配导致的失真。

AI芯片的算力密度和功耗呈指数级增长，烧结银浆通过低热阻封装、3D集成等技术助力性能突破：

1 芯片级封装（CSP）:烧结银浆在AI芯片与基板间形成超薄（<30 μm）导电层，接触电阻率低至2mΩ·cm，同时通过纳米银颗粒的桥接效应缓解热应力，确保芯片在-55℃~175℃极端温度下的可靠性。例如，***芯片采用烧结银3D堆叠封装，算力密度突破60TOPS/mm³。

2 异构集成与热界面材料（TIM）：烧结银浆作为TIM材料，热阻可低至0.12℃·cm/W（如AS9376），相比传统焊料（如Au80Sn20，热阻1.223℃·cm/W）提升10倍以上。其高导热性可快速导出AI芯片的瞬时高热流（>500 W/cm²），避免热失控。

3 柔性电路与边缘AI：在柔性基材（如PET、PI）上印刷烧结银线路，支持AI芯片与传感器的无缝集成。例如，智能穿戴设备中，烧结银浆AS9120BL形成的柔性电路可实现弯曲半径<2 mm的稳定信号传输。

卫星互联网需应对极端温度、振动和辐射环境，烧结银浆在轻量化连接、抗辐射封装中发挥关键作用：

1卫星通信模块封装：烧结银浆用于射频前端（如PA、LNA）的低温共烧，实现无铅化、高可靠性封装。例如，北斗导航芯片采用烧结银AS9335X1封装后-196℃-200℃循环测试后剪切强度保持率>90%。

2 相控阵天线与波束成形：烧结银浆AS9120通过0.03微米级线路印刷，支持大规模相控阵天线的紧凑集成。在低轨卫星中，烧结银天线阵列的增益提升15%，功耗降低20%。

3 抗辐射与长寿命设计：烧结银浆AS9120中的纳米银颗粒通过形成致密氧化层（Ag₂O）抵御宇宙射线轰击，抗辐射剂量可达10⁶ rad（Si），满足卫星10年以上服役需求。

烧结银够在上述三大核心突破中发挥关键作用，源于其独特的优势。与传统材料相比，烧结银浆具有更高的导电率，能够实现更低的电阻和信号损耗；其出色的导热性有效解决了芯片散热难题；高可靠性确保了在复杂环境下电路连接的稳定；环保性符合全球可持续发展的趋势。

展望未来，随着科技的不断进步，烧结银浆的性能将进一步优化。通过持续改进制备工艺、研发新型配方，未来的烧结银浆有望在保持现有优势的基础上，进一步提高导电性能、降低成本，从而更广泛地应用于手机及其他电子设备领域。除了在太赫兹通讯、AI 原生芯片、卫星互联网融合方面的应用，烧结银浆还有望在手机的散热系统、无线充电、柔性显示等领域发挥更大作用，为手机的全面升级提供更多可能。

烧结银浆作为一种具有巨大潜力的先进材料，正站在未来十年手机革命的前沿。通过赋能太赫兹通讯、AI 原生芯片、卫星互联网融合这三大核心突破，烧结银浆将推动智能手机迈向一个全新的发展阶段，为用户带来更加智能、便捷、高效的移动生活体验。让我们拭目以待，见证烧结银浆在手机科技变革中的辉煌篇章。

总之，AS烧结银浆通过低温烧结、高导热、抗辐射等特性，成为太赫兹通信、AI芯片和卫星互联网融合的核心材料。未来十年，随着工艺创新（如激光辅助烧结）和材料复合技术（如纳米银-聚合物体系）的突破，烧结银浆将进一步推动消费电子向高频化、智能化、天地一体化演进。
