管式反应器壳程流动优化的核心技术

上一期介绍了管式反应器的返混和漏流，这一期我们讲一讲连续螺旋折流板管壳式反应器是如何解决这两大痛点的。

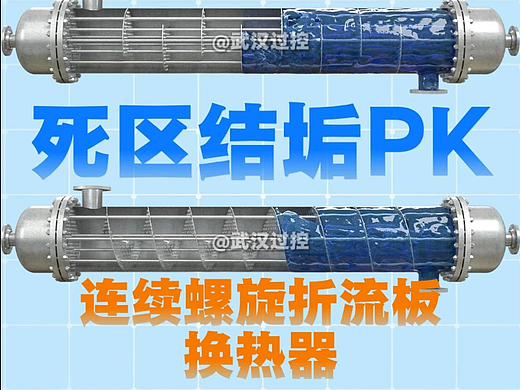

连续螺旋折流板管壳式反应器是一种改进型的管式反应器，改变以往常用的“管程走反应物料，壳程走传热介质”的设计，将其调整为“管程走传热介质，壳程走反应物料”。这种让反应物料走壳程的设计，核心目的就是解决传统管式反应器管长过长的问题，也为管式反应器的小型化提供了可行路径。连续螺旋折流板管壳式反应器内部设置连续螺旋折流板，能引导壳程反应物料沿螺旋路径连续流动，减少流道突变，让流场更稳定；同时在反应筒体内设置螺旋封堵件，对螺旋折流板与反应器筒体端部形成的死区进行封堵，解决了传统弓形折流板因结构缺陷导致的漏流、死区问题，使反应物料与换热管的接触更均匀、充分，既解决了返混问题，又实现了精准控温。此外，连续螺旋折流板管壳式反应器中还设置金属密封套管、螺旋密封件，金属密封套管用于对换热管及折流板之间的间隙进行环向密封，螺旋密封件用于对螺旋折流板与反应器筒体内壁之间的间隙进行封堵，最终解决了反应器的漏流问题。
