设计案例分享 / 分析扫描仪

科研分析扫描仪作为实验室核心设备，其外观设计需兼顾专业性、功能性与环境适配性，既要满足高精度扫描的技术需求，又要契合科研人员的操作习惯。合理的外观设计能提升实验效率，保障数据可靠性，成为科研工作的重要辅助。

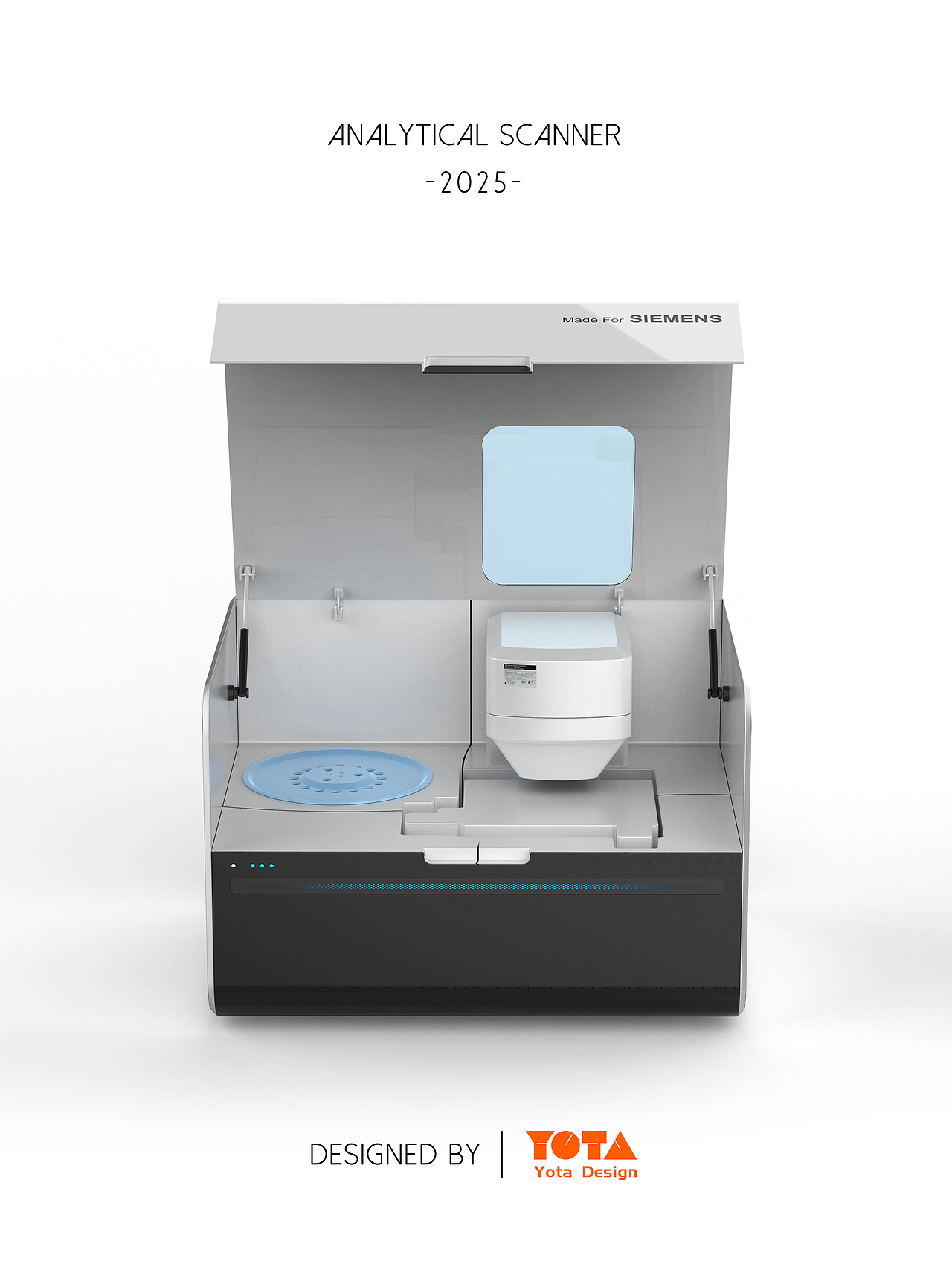

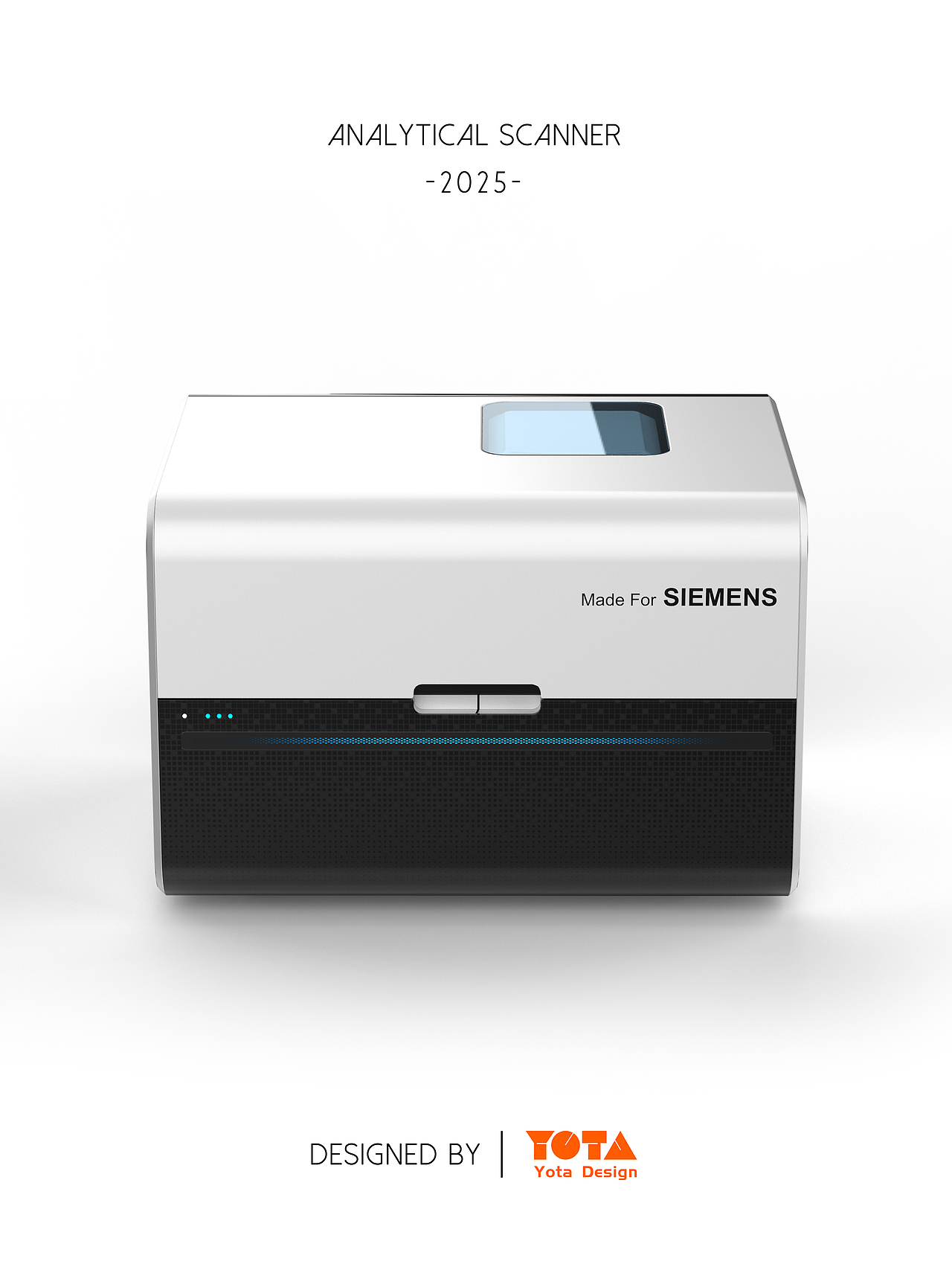

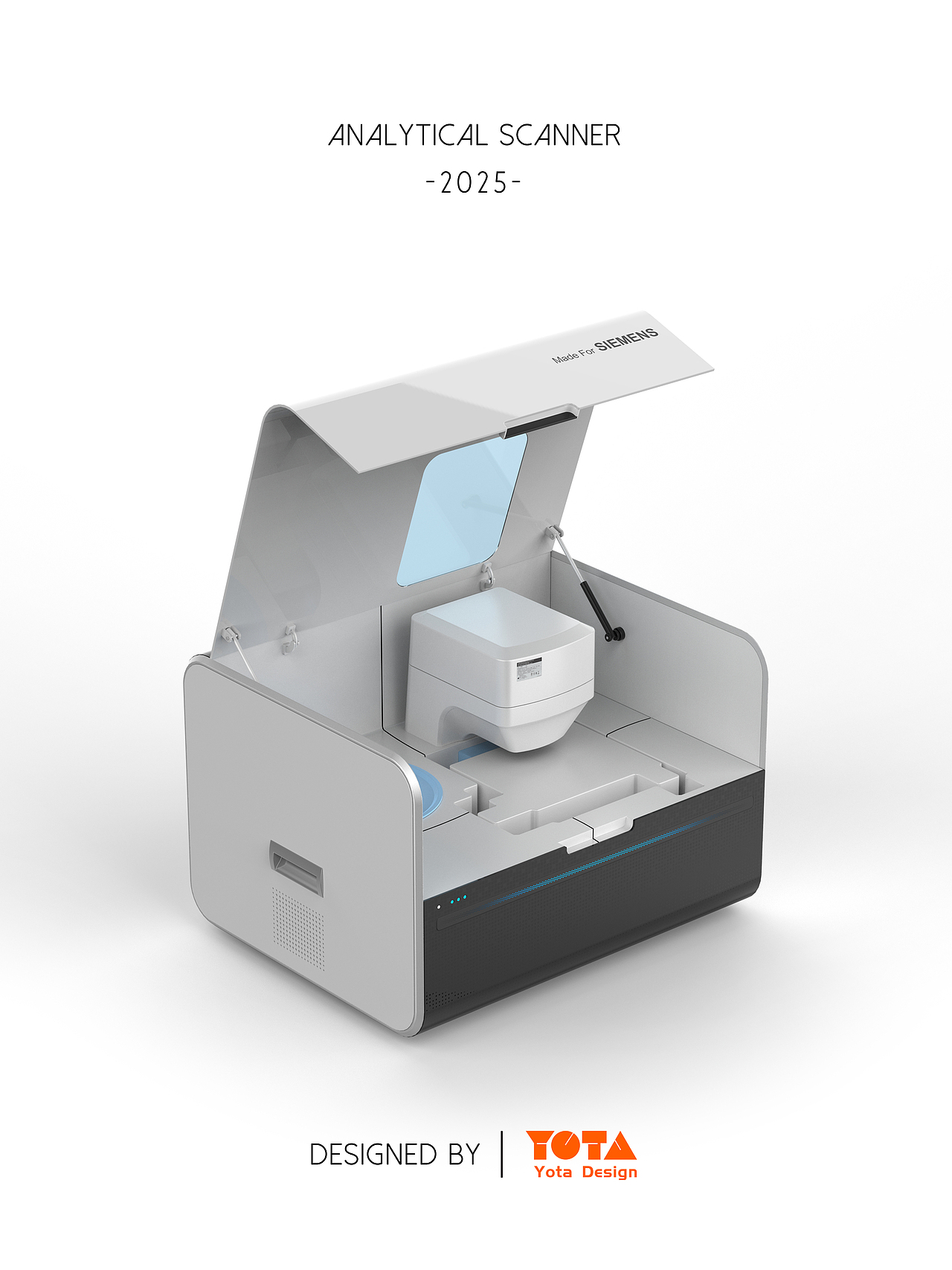

设备整体采用方正造型，机身线条简洁平直，体现科研设备的严谨性。机身高度控制在 60 - 80cm，适配实验台操作高度，避免科研人员弯腰操作。扫描平台需采用嵌入式设计，边缘设置 1 - 2cm 高的防漏挡边，防止样本液体外溢损坏内部元件，台面选用抗腐蚀的钢化玻璃材质，便于清洁消毒。



材质选择适需要适配实验室特殊环境。机身主体我们优先采用 304 不锈钢或镁铝合金，表面经阳极氧化处理，形成 5 - 10μm 的耐磨层，抗腐蚀等级达到 IP54 标准。扫描腔内部选用食品级 PP 塑料，耐受酒精、丙酮等常见实验试剂腐蚀。机身与台面接触部位加装防滑硅胶垫，摩擦系数≥0.8，防止设备运行时产生位移。

颜色方案我们以专业沉稳为主，主色调采用深灰色和信号白，搭配银色金属线条勾勒功能分区。技术功能融合对外观影响显著。散热系统采用 “侧进后出” 风道设计，侧面散热孔呈矩阵式排列，孔径 3mm 且间距 5mm，既保证散热效率又防止异物进入。机身顶部设置红外传感器窗口，外观与机身齐平，避免凸起结构积灰。扫描腔内部 LED 光源采用隐藏式设计，光线通过导光板均匀投射，腔壁设置漫反射涂层，减少光干扰。



设计趋势上，智能化元素逐步融入。模块化设计成为主流，扫描头、载物台等核心部件可独立拆卸，外壳预留标准化接口，支持未来功能升级。



环保理念贯穿设计全程，机身材质 80% 以上采用可回收金属与塑料，表面涂层使用无铅环保涂料，符合 RoHS 标准。包装采用蜂窝纸板与可降解缓冲材料，减少泡沫塑料使用。设备底部设置能耗标识，直观展示不同工作模式的功率消耗，契合实验室节能要求。



圆塔设计在科研分析扫描仪外观设计以 “专业严谨、安全可靠、人机适配” 为核心，通过材质升级、功能优化与细节打磨，打造兼具技术性能与人文关怀的实验室设备。
