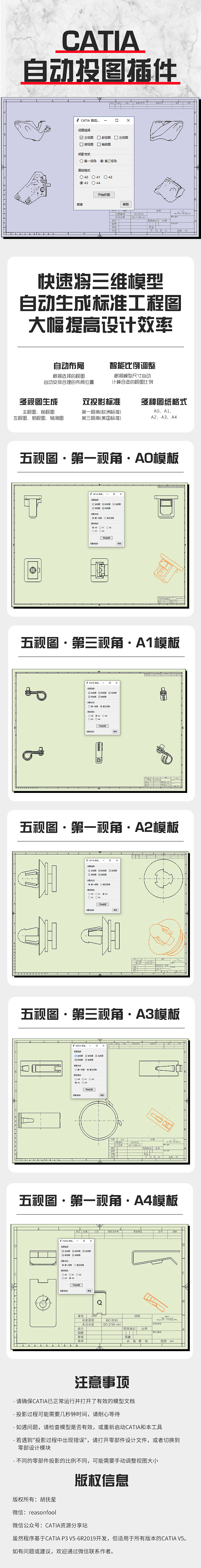

CATIA 自动投图插件是一款专为 CATIA 用户设计的辅助工具，能够快速将三维模型自动生成标准工程图，大幅提高设计效率。本工具支持多种视图选择、投影方式和图纸格式，满足不同设计需求。

主要功能

1. 多视图自动生成：支持主视图、前视图、左视图、俯视图和轴测图

2. 双投影标准：支持第一视角(欧洲标准)和第三视角(美国标准)投影

3. 多种图纸格式：支持A0、A1、A2、A3、A4标准图纸

4. 智能比例调整：根据模型尺寸自动计算合适的视图比例

5. 自动布局：根据选择的视图自动安排合理的布局位置

使用方法

1. 在CATIA中打开需要投影的3D模型

2. 启动本工具，选择需要的视图类型

3. 选择投影方式（第一视角或第三视角）

4. 选择图纸格式（A0-A4）

5. 点击"开始投图"按钮

6. 系统将自动创建工程图并添加选定的视图

注意事项

- 请确保CATIA已正常运行并打开了有效的模型文档

- 投影过程可能需要几秒钟时间，请耐心等待

- 如遇问题，请检查模型是否有效，或重新启动CATIA和本工具

- 若遇到"投影过程中出现错误"，请打开零部件设计文件，或者切换到零部设计模块

- 不同的零部件投影的比例不同，可能需要手动调整视图大小
